Особенности заточки строгальных ножей

С такого рода ножами может справиться только опытный мастер, обладающий определенными навыками и знаниями. Так как это очень сложный процесс, оборудование для заточки трудно отыскать в обычном магазине. Однако, многие используют для заточки строгальных ножей обычное оборудование. Но нужно помнить, что для этого необходим современный инструмент с низкими оборотами, имеющий водное охлаждение. А также следует использовать новый камень, с ровной поверхностью, лучше подойдет камень, имеющий водный принцип работы. Если вы не специалист и у вас нет необходимого оборудования, заточить строгальный нож можно за определенную плату на автомобильных мастерских, где найдется такое точило.

Заточка инструмента

Заточка ножей фуганка представляет собой простой процесс, вам нужно лишь перемещать держатель из стороны в сторону относительно точильного камня. Старайтесь не давать лезвию выходить за края камня. Зафиксируйте держатель в 12 мм от окончания круга. При осуществлении работы нужно наладить подачу водяного охлаждения. Будьте готовы к тому, что нужно будет регулярно пополнять запас жидкости в бачке и не допускать осушения резервуара. Чтобы обезопасить работу нужно добиться, чтобы влага не стекала на пол под ноги.

Заточка фуговальных ножей довольно длительная процедура. Периодически проверяйте чистоту точильного камня, поскольку тот может быстро засаливаться. Чтобы его очистить, нужно воспользоваться специальным бруском, как только будет обнаружено загрязнение. Кстати, выбор камня во многом зависит от разновидности инструмента

Фуговальный станок может включать ножи из различных типов твердости, так что осторожно выбирайте точильный камень

Обычно ножи для фуговального станка точатся в течение 20 минут, после чего нужно выполнить доводку. Эта процедура осуществляется при помощи специальной пасты. Полировка проводится для того чтобы на лезвие не было малейших шероховатостей, заусенцев, иначе работы с таким ножом не будет полноценной. Проверяют эффективность заточки при помощи разрезания им листка бумаги. Если срез выполнен аккуратно, то нож полностью готов к работе.

Читать также: Сварочный аппарат зубр ремонт схема

Качество строгания и надлежащая рабочая устойчивость ножа зависят главным образом от его заточки: от состояния режущей кромки (лезвия) ножа и угла резания. Мшистость, шероховатость, неровность на строганых плоскостях материала вызываются исключительно этими двумя факторами: Ножи с тупым лезвием не перерезают, а перерывают, перетирают волокна, которые при этом мнутся, изгибаются и создают лишнее сопротивление резцу. Во избежание этого необходимо тщательно затачивать ножи, стремясь получить идеально плоские грани режущей кромки, пересекающиеся под заданным углом.

Углы заточки строгальных ножей делают в пределах 28-45° в зависимости от качества обрабатываемой древесины и направления строгания. Угол заострения P может быть изменен путем заточки в широких пределах. Что касается угла резания, то этот угол представляет неразрывное целое с ножевым валом и изменять его сколько – нибудь значительно не представляется возможным.

Выдвинув нож вперед от центра, можно несколько увеличить угол резания и, наоборот, сдвинув нож к центру, – уменьшить его, однако лишь в небольших размерах (выдвижение ножа на 1 мм увеличивает угол резания на 4-6°). В утрированном виде это показано на рис. 237.

Углы резания и заточки строгальных ножей, приведены в табл. 97. Они в одинаковой степени относятся как к фуговальным, так и к рейсмусовым ножам.

Таблица 101 – Таблица фактических скоростей подач (при автоматической подаче материала)

Ступени скоростей подачи V м/мин	4	5	6	7	9	12	16	20	25	30
Фактические скорости подач

с учетом скольжения V фак, м/мин

Общие сведения

Основным критерием правильной заточки ножей является проведение этой операции под нужным углом. Если затачивать нож вручную, то задать и сохранить угол заточки на протяжении всего процесса трудно. Заточка ножей с помощью станка позволяет сохранить первоначально установленный угол заточки лезвия на протяжении всего процесса работы. Заложенная в конструкцию «приспособы» для заточки ножей, возможность смены наждачного камня на ленточную наждачную бумагу, позволяет произвести не только заточку ножа, но и его финальную «доводку».

Углом заточки любого лезвия называется угол, под которым две стороны режущей кромки расположены относительно друг друга. Его значение определяется исходя из того, что будет резать затачиваемый нож. Если нож предназначается для обрезки, или даже обрубки прочных материалов, то угол заточки делают большим. Резка мягких, легко мнущихся поверхностей требует более малого угла заточки.

Законодательно установленных стандартов угла заточки в РФ нет, поэтому каждый заточник ножей руководствуется только собственными требованиями. Однако, есть несколько общих значений, которые получены опытным путем.

8˚-10˚- угол заточки лезвия скальпеля, бритвы;
10˚-15˚- для резки мягких материалов;
15˚-20˚- заточка кухонных ножей;
20˚-25˚- для лезвий режущего инструмента (рубанки, строгальные станки, фуганки);
20˚-40˚- под таким углом затачивают охотничьи ножи;
30˚-50˚- для тяжелых больших ножей, которыми, скорее рубят, чем режут (тесак, мачете).

Все ножи, изготавливаемые путем горячей ковки, проходят несколько этапов обработки после выкова заготовки: обдирка, грубая заточка, тонкая заточка, шлифовка. Такие ножи стоят дорого и используются нечасто.

Ножи бытовые производятся методом штамповки и для их заточки специальных знаний и оборудования не требуется. Однако, их заточка тоже требует сохранения угла, для чего и создано приспособление о котором пойдет речь.

Основание станка

Большинство деталей для заточного станочка можно изготовить буквально из чего угодно, следуя общему принципу устройства. Как пример возьмём ламинированную или полированную ящичную фанеру толщиной 8–12 мм, которая повсеместно применялась при изготовлении корпусов советской радиотехники.

Из фанеры нужно выпилить лобзиком две детали в форме прямоугольной трапеции с основаниями 170 и 60 мм и высотой 230 мм. При резе оставляйте припуск 0,5–0,7 мм на обработку торцов: они должны быть прямыми и точно соответствовать разметке.

Третья деталь — наклонная плоскость из фанерной дощечки размерами 230х150 мм.

Другими словами, основание станка — это своего рода клин, но наклонная плоскость должна выступать в передней части на 40 мм. По торцам боковых стенок отложите рейсмусом две линии с отступом вполовину толщины фанеры. Просверлите в каждой дощечке по три отверстия для скрепления деталей шурупами. Перенесите сверловку на торцы наклонной части, временно соедините детали основания.

В задней части боковые стенки соединяются бруском 60х60 мм, который крепится в торец двумя шурупами с каждой стороны. В бруске нужно изготовить 10 мм вертикальное отверстие с отступом в 50 мм от центра, то есть 25 мм от края. Чтобы быть уверенным в вертикальности, лучше сперва сверлить тонким сверлом с обеих сторон, а затем расширять. Сверху и снизу вкрутите в отверстие две футорки с внутренней резьбой М10, а в них — 10 мм шпильку длиной 250 мм. Здесь может потребоваться немного подрегулировать нижнюю футорку, если её резьба не совпадает со шпилькой.

Оселок

Самодельная точилка для ножей будет гораздо удобнее и точнее, если оселок к ней не покупать, а сделать из отрезка квадратной профтрубы длиной 200-300 мм (слева на рис. ниже) или деревянного бруска.

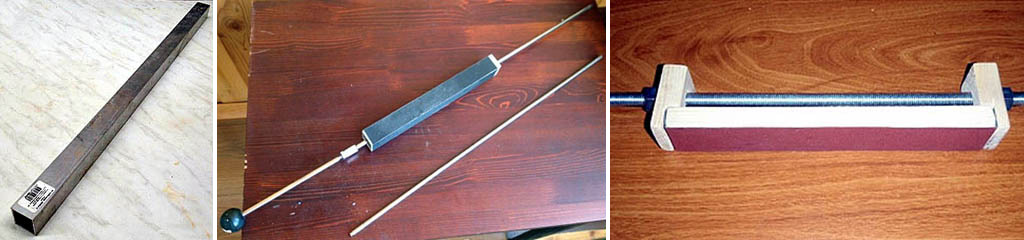

Самодельные оселки к точилкам для ножей

Грани основы оклеиваются наждачной шкуркой соотв. номеров. Клей – канцелярский клеящий карандаш. Преимущества оселка из шкурки на основе очевидны:

Гораздо дешевле наждачного бруска.
Может быть сделан на 4 номера абразива, тогда как наждачные бруски максимум 2-сторонние.
Износ (выработка) абразива возможны не более чем на толщину абразивного слоя шкурки; волнистость РК вследствие проворота оселка на штанге точилки (см. далее) также не более чем на эту величину.
Как следствие, погрешность угла заточки от выработки и проворота оселка не превышает долей градуса.
Оселок из трубы можно надеть на резьбовую штангу (в центре на рис.), что ускоряет и облегчает смену абразива.
Оселок из трубы или деревянного бруска держится в любых зажимах под наждачный брусок не хуже последнего, справа на рис.

Основные этапы изготовления устройства

Когда стол выбран, то двигатель закрепляется непосредственно под ним. К движущей части прикрепляется планшайба. Двигатель изначально должен быть оснащен кнопкой, обеспечивающей включение и отключение агрегата. Она должна удобно располагаться.

Для надежной защиты планшайбу закрывают кожухом квадратной формы с одним вырезанным углом. Именно эта область и подлежит заточке.

На нижней поверхности стола в области прохождения заточки делается отверстие такого же диаметра, как у шланга пылесоса. Наличие пылесоса не является принципиальным, но установить его желательно. Он удаляет ненужную грязь от обработки лезвия.

Точильные камни

Наточить ножи бруском под силу каждому из вас. Это давно известный способ, позволяющий выполнить полную заточку.

Точильные камни делают из искусственных и натуральных материалов. Поверхность каждого из них имеет разную зернистость. Точила с крупным зерном подходят для стачивания крупных частичек металла, тогда как мелкозернистые точильные камни больше пригодятся для шлифовки и придания остроты.

Бруски также разделяют по способу обработки – водном или масляном. В зависимости от него поверхность точильных камней следует замочить в воде или намазать специальным маслом (машинное или растительное находятся под запретом!). Это не позволит металлическим опилкам забить поверхность абразива и снизить качество точилки.

Для качественной заточки в доме следует иметь несколько видов брусков. Теперь переходим к процессу:

Зафиксируйте на столе крупнозернистый брусок. Во время работы он не должен двигаться.
Расположите на камне лезвие возле рукоятки, выбрав необходимый угол.
Сделайте лезвием ножа плавное движение по камню, смещая острие в сторону.
На загибе клинка немного приподнимите рукоятку ножа, чтобы кромка лезвия затачивалась равномерно.
Повторите несколько раз, проводя ножом в одном и том же направлении.
Теперь переверните нож и проведите заточку с обратной стороны.
Установите другой камень – с зернистостью средних размеров. Он позволит удалить «заусеницы» на металле и сделает клинок острым.
На мелкозернистом камне отшлифуйте кухонный нож.
По окончанию процесса промойте камень водой, чтобы вымыть остатки стружки, забивающейся в поры.

Точильный камень можно заменить наждачной бумагой с различной степенью зернистости. Ее прочно закрепляют и проводят те же манипуляции, как и при работе с бруском.

Как правильно точить нож?

Для качественного обслуживания ножей еще недостаточно соорудить одно из вышепредложенных приспособлений – нужно еще и освоить правила ручной заточки, и разобраться в порядке работ.

При заточке ножа выдерживайте один угол

Сперва вычисляется необходимый угол заточки инструмента – его нужно выдерживать на протяжении всего процесса заточки. Далее плавными движениями поочередно «от себя» и «на себя» начинайте водить лезвие по точильному элементу – абразиву или стержню. За одно движение нож должен пройти по точилке от края до края. При этом движения выполняются перпендикулярно кромке лезвия.

Важно! По завершению каждого прохода лезвие должно оставаться на точилке, а не срываться с него, иначе можно не только еще больше затупить нож, но и деформировать его боковую поверхность. Водите лезвие по точилке одним боком до тех пор, пока с его обратной стороны не появится заусеница – затем переверните нож и начинайте аналогичным образом точить второй бок лезвия

Продолжайте заточку с попеременной сменой сторон, пока заусеницы полностью не исчезнут. Постепенно уменьшайте силу нажима ножа

Водите лезвие по точилке одним боком до тех пор, пока с его обратной стороны не появится заусеница – затем переверните нож и начинайте аналогичным образом точить второй бок лезвия. Продолжайте заточку с попеременной сменой сторон, пока заусеницы полностью не исчезнут. Постепенно уменьшайте силу нажима ножа.

Изготовление заточного станка своими руками шаг 1

На двигатель установил электрокоробку, в нее поместил конденсатор для запуска двигателя, тумблер — выключатель и блок питания для лампы.

Тумблер использовал от советского лампового телевизора — надежная штука оказывается, сначала установил современный красивый китайский тумблер — при его использовании станок «заикался» (работал с некоторым рывками), причем замена тумблера другим такой же марки не помогла, пока не поставил советский тумблер.

Я ради интереса потом установил эти китайские тумблеры на другой двигатель, который тоже начал «заикаться», обидно, отдал за 2 тумблера 100 руб. — просто выкинул деньги на помойку…

Ну с а конденсатором — все стандартно, не буду описывать в 101 раз, как подключить трехфазный двигатель к 220в — это легко найти в гугле, или в нашей статье по расчету конденсатора.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
Транспортир или другой углоизмерительный инструмент;
Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
Ножовка по дереву;
Стамеска или долото (можно мощный нож);
Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

Основа конструкции – 2 уголка.
Подвижный пруток или спица с нарезанной резьбой.
Зажимные гайки с шайбами для закрепления наждака на прутке.
Рукоятка.
Отверстия для регулировки угла заточки и опирания подвижной части.
Набор регулировочных шайб.
Стяжные болты с гайками.
Стачиваемый край верхнего уголка.
Затачиваемое лезвие или нож.
Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Точилка «Домик»

Неплохое приспособление для наточки ножей. Несмотря на простую конструкцию, точилка хорошо справляется со своей задачей. Эта конструкция состоит из бруска прямоугольной формы, верхняя грань которого сделана в виде двускатной крыши. Угол наклона одной грани составляет 20 — 25 градусов, что является оптимальным. Изделие необходимо установить лезвием впритык к одному из гребней крыши, затем взять абразивный круг или брусок с наждаком и произвести движение по горизонтальной линии. Таким образом обеспечивается неизменный угол наклона, что приводит к равномерной заточке лезвия.

Существуют и сложные конструкции самодельного точильного станка. Для изготовления понадобятся следующие материалы:

Кусок доски размером 500х150х20 мм.
Металлическая шпилька с резьбой, которая послужит направляющей для бруска.
Болты и гайки М8 и саморезы по дереву.
Прижимные гайки или гайки — «барашки».
Обычный текстолит или оргстекло, которое будет служить в качестве подложки под нож и своеобразной подвижной станиной.
Для крепления ножа следует взять неодимовый магнит. Обычный не подойдет, так как прижимная сила у него довольно мала.

Доску необходимо почистить, обработать, а затем сделать из нее прямоугольник. Еще одну доску следует сделать прямоугольной формы, которая будет выполнять функцию стойки или опоры. Ее высота должна быть такой, чтобы наклон основной доски равнялся 20 градусам. Скрепить их между собой можно саморезами по дереву. Затем получившуюся конструкцию приделать к верстаку или вырезать заблаговременно столешницу, к которой будет крепиться одна из шпилек. После надежного крепления шпильки к столешнице нужно взять брусок 200х100 и проделать в нем два отверстия: одно для основной шпильки, на которой и будет крепиться подвижная каретка с точилом, а другое — для шпильки, которая прикреплена к столешнице.

Теперь можно приступить к сбору каретки с держателем точила. На шпильку, которая будет держать каретку, необходимо изготовить два зажима из дерева, плексигласа или металла. В зажимах просверлить отверстия, надеть на шпильку и зафиксировать с двух сторон гайками. Каретка будет вращаться свободно по своей оси.

Следующим этапом станет установка неодимового магнита на ранее заготовленную пластину. В ней необходимо проделать продольный паз — для того чтобы штатив можно было смещать вверх и вниз. В середине станины просверлить отверстие и вставить болт с гайкой, который, в свою очередь, будет прижимать пластину. На конце пластины можно просто приклеить неодимовый магнит для удержания ножа.

Самодельное устройство готово к использованию. С его помощью можно затачивать стамески и рубанки.

Правила заточки на точильном станке

С помощью этого устройства заточка ножей своими руками не представляет особой сложности. Нужно всего лишь соблюсти несколько правил.

Лезвие необходимо разместить на подручнике острием к себе и зафиксировать его прижимной планкой.
Установив в точильную каретку деревянный брусок, отрегулировать угол заточки, необходимый для этого лезвия.
После регулировки угла затачивания нужно оценить степень затупления лезвия. Если лезвие сильно затуплено, имеет волны, надрывы, сколы, то вместо деревянного шаблона устанавливается самый грубый, крупнозернистый брусок.
Опустив брусок на лезвие, заточник делает 5-6 маятниковых движений слева направо и назад, после чего оценивает состояние лезвия. При необходимости процедуру повторяют.
После того, как все грубые неровности убраны, брусок заменяют на более мелкий. Проводят аналогичные движения (как правило, их количество меньше).
Снова проводят осмотр лезвия, при этом лезвие можно снять со станка для проведения пробных резов.

При неудовлетворительном результате можно посоветовать следующее: на имеющийся отрезок трубы квадратного сечения наклеить полоски наждачной шкурки на тканевой основе. Наклеивать необходимо шкурку разной зернистости: на одну сторону – грубую, на вторую – мельче, на третью – самую мелкую. На четвертую лучше наклеить полоску замши, на которую перед работой нанести пасту ГОИ. Делая несколько движений каждой стороной, а затем, меняя их, можно добиться идеальной заточки лезвия.

В заключение можно сказать, что затраты времени и материалов, потраченные на создание подобного станка, впоследствии с лихвой окупятся, благодаря тому, что заточка инструмента будет проводиться быстро и качественно.

Изготовление станка для заточки ножей своими руками

Самодельные устройства для заточки ножей бывают разных конструкций. Все, что требуется от изготовителя — это наличие нужного материала и навыки работы с инструментами.

Принципом функционирования такого устройства, как ручной станок для заточки ножей своими руками, является удержание лезвия ножа в вертикальном положении и вождении им по закрепленному под нужным углом бруску. Это намного легче, чем размещение бруска для заточки горизонтально и удержание ножа под нужным углом.

Для того чтобы изготовить станок для заточки ножей своими руками, нужен кусок ламината, рейка из дерева, наждачная бумага и пара ботов с барашками. Заменой ламинату может послужить ДСП или фанера

Для изготовления держателя для ножей надо отрезать часть материала. Чтобы брусок при затачивании не задевал держатель, следует зачистить его край под углом посредством наждака.

Необходимо разметить и отрезать верх вертикальной стойки, которая будет служить опорой для бруска. Угол выбирается в два раза меньше того, с которым будут производиться затачивание ножа. Для кухонных ножей рекомендуется брать угол в 10-15 градусов.

Станок для заточки ножей своими руками, чертежи которого составляются заведомо, предполагает правильный расчет длины основания стоек. Учтите, что на показатель высоты повлияет последующая установка поперечной опоры. После этого все детали обрезаются, а края зачищаются.

Намечаются и просверливаются отверстия в основании и пластине для прижима болтов, фиксирующих лезвие. При разметке выдерживается расстояние отверстий от края основания. Это нужно для универсальности приспособления, так как у всех ножей своя ширина. Прижимная пластина закрепляется болтами.

Вертикальные стойки крепятся шурупами. Учитывается и тот момент, что нагрузка на низ невелика. В этом случае лучше прибегнуть к использованию термического клея. Точно таким способом крепится горизонтальная перекладина. Точильное приспособление почти готово. Остается изготовить брусок.

Для его изготовления отрезается рейка нужной длины. На один край приклеивается наждачная бумага с нужным размером абразива. Для оптимизации результата можно прибегнуть к изготовлению нескольких брусков с разными показателями зернистости. Лучшим считается диапазон Р600 – Р2000. С целью защиты рук от порезов надо прикрутить рукоятку на верхней стороне рейки.

В итоге получается самодельный станок для заточки ножей своими руками, отличающийся высокой функциональностью и практичностью. При работе приспособление упирается в край стола, что довольно комфортно при его использовании.

Станок для заточки ножей своими руками бывает и иного вида. В данном случае его основу составляет резьбовая штанга М8. Употреблены две крупные шайбы и гайки, которые служат для удержания бруска длиной в 200 мм.

Термоусадочная трубка закрывает резьбу. Пара зажимов для бумаг служат фиксаторами подставки направляющей на нужной высоте. Этим обеспечивается плавное регулирование угла заточки. Основание составляет брус, толщина которого составляет 40 мм. Он поддерживается рукой.

Как проводится заточка фуговальных ножей своими руками?
