Функции столярных соединений

Склеивание

Склеивание деревянных деталей проводят следующим образом:

• Склеиваемые поверхности очищают тряпкой без ворса, а шероховатости зачищают мелким наждаком.
• Используя картонную палочку, наносят столярный клей ровным тонким слоем по всем необходимым поверхностям.
• Смазанные клеем поверхности нужно потереть друг о друга. Это обеспечит ровное соприкосновение и прочное склеивание.
• Детали нужно стянуть друг с другом, чтобы на стыках удержание было надежным. Убедиться в прямоте углов позволит измерение диагоналей. Они должны быть равны. Если это не так, положение элементов нужно подправить.
• Соединение укрепляется путем высверливания направляющих отверстий, в которые вбиваются отделочные гвозди или вворачиваются шурупы. Головки шурупов должны быть утоплены, для этого отверстия нужно расточить. Гвозди углубляют, используя пробойник.
• Отверстия с гвоздями замазываются шпаклевкой для дерева. Отверстия, расточенные под шурупы, закрывают деревянными заглушками из твердых пород, смазанных клеем. Когда клей или шпаклевка высохнут, поверхность зачищают наждаком так, чтобы она была гладкой, и затем покрывают лаком.

Боковое соединение

Боковые соединения называют еще сплачиванием. Чаще всего такое соединение используется при устройстве полов, дверей или ворот. Это достаточно прочное соединение. Большие массивы, которые получаются в результате такого соединения, дополнительно крепятся поперечными досками или щитами.

Если детали имеют гладкую поверхность боковых кромок и при соединении просто склеиваются, то такое соединение называется боковым на гладкую фугу.

Сплачивание на гладкую фугу

Если в каждой детали на боковой стороне имеется паз по всей длине, в который вставляется соединяющая рейка, то такой тип соединения называется боковым на вставную рейку.

Сплачивание вставную на фугу

Если на боковых сторонах снята четверть и детали крепятся с их помощью, то такое соединение называется боковым в четверть.

Сплачивание в четверть

Следующая разновидность этого соединения — боковое в паз и гребень, которое имеет несколько типов в зависимости от качества гребня. Этот паз может быть как треугольным, так и прямоугольным. Первый тип чаше всего используется при устройстве паркета, второй применяется при составлении полотна для двери. Обе этих конструкции требуют дополнительного закрепления клеем.

Сплачивание в прямоугольный паз и гребень

Сплачивание в треугольный паз и гребень

Для устройства внешних стен здания или крыши используют следующий тип бокового соединения, который способствует лучшему стоку осадков с поверхности и большей защите покрытия от разрушающего воздействия атмосферных явлений. Такой тип соединения называется боковым внахлестку. А соединять детали нужно следующим способом: под нижнюю планку положите тонкую рейку и закрепите гвоздями верхний боковой край детали, затем установите следующую планку, сделав нижним ее краем небольшую нахлестку, равную 1/4 толщины планки, и также закрепите ее несколькими гвоздями.

Сплачивание внахлестку

Также для соединения сразу нескольких деталей в одно целое при помощи только одной можно использовать сплачи-вание с наконечником. Этот тип требует одинаковой выемки с боковой стороны одиночной детали и с торцевой стороны соединяемых деталей. Чаще всего он используется при составлении паркетных полов.

Сплачивание с наконечником

В качестве декоративного приема чаще всего используется боковое соединение с перекрытием, которое не только украшает поверхность, но и способствует большей звукоизоляции и теплоизоляции. Такое соединение выполняется следующим образом: сначала через промежуток, равный половине ширины планки, настилается первый ряд. Затем сверху него на детали устанавливается второй ряд, который закрывает пустоты.

Сплачивание с перекрытием

Соединение элементов под углом

Угловые соединения, называемые вязкой углов, являются распространенными.

Крепления под углом осуществляются следующими способами:

Угловое соединение

• Внакладка – детали соединяются путем наложения торцевых частей, срезанных наполовину толщины, но этот столярный способ считается непрочным.
• Прямой рамочный шип – используется одиночным, двойным и тройным, такое соединение является основным в столярном деле.
• Косым шипом, являющимся более прочным, чем прямой шип, за счет разницы размеров в основании и в конце.
• Соединение на круглых шкантах или дюбелях, это соединение обеспечивает экономию древесины, идущую на шип.
• Крепление на ус – в этом случае осуществляется косое соединение брусков под любым углом. Бруски в этом случае могут быть разной ширины.

Шип вставляется в гнездо, открытое с одной и с двух сторон, а также вставляется в проушину, открытую с трех сторон. Гнездо располагается в середине бруска, а проушина – в концевой части.

К угловым соединениям относятся соединения примыкания, когда конец одного элемента примыкает к середине другого. Такая сборка выполняется накладкой вполдерева, прямыми или косыми сквозными шипами, а также на крепление выполняется на круглых шкантах.

Соединение примыкания

В ящичных креплениях, но углового вида применяются прямые или косые шипы. Они располагаются на концах обеих деталей, их число часто бывает разное в зависимости от ширины соединяемых щитков. Такие соединения подразделяются на сквозные и глухие.

В столярном производстве кроме соединений с помощью дополнительных элементов доски или бруса, широко применяются крепления только на клею при условии точной подгонки деталей. Примером клеевого соединения является фанерование, оно обеспечивает повышение прочности изделия и улучшение вида.

Самый надежный способ соединить две доски

Даже самый точный расчёт не может гарантировать того, что пиломатериала будет достаточно для того или иного строительства. Часто получается, что не вовремя заканчиваются доски необходимой длины, и тут встает вопрос «Как же соединить имеющееся короткие доски, чтобы это было достаточно прочно?».

Самый простой и в тоже время надежный способ наращивания длины — так называемые лобовой упор. То есть нужно две доски приложить торцами друг другу и с обеих сторон закрепить накладками. Они должны быть длиной не менее 30 см. Соединить всю конструкцию можно на свое усмотрение, наименее надёжный вариант – это, конечно же, гвозди, более прочные соединения дают болты или нагели.

Чтобы правильно выполнить такое соединение, нужно учесть следующее. Края досок должны быть абсолютно ровными и плотно прилегать друг другу без каких-либо щелей и неровностей. Правильно рассчитать длину накладки поможет следующий прием. Она должно быть не менее ширины доски, помноженной на 3. Например, необходимо срастить доски, каждая из которых шириной 10 см. В таком случае каждая из накладок должна быть не меньше 30 см. Что касается толщины накладки, то тут всё ещё проще — она должно быть не меньше 1/3 от досок. Гвозди или болты лучше размещать в шахматном порядке. При использовании шурупов или винтов нужно предварительно просверлить отверстие, диаметр которого будет на 2-3 мм меньше размера болтов. А чтобы лишний раз не тревожиться за прочность соединения, можно ставить дополнительные упоры.

Помимо этого способа, можно использовать и более простые. Например, соединение внахлест. Главное здесь — правильно просчитать длину будущего изделия. Доски необходимо положить на возвышенность, выровнять их так, чтобы они ложились строго параллельно друг другу. Сначала нужно на черновую скрепить их саморезами, а потом уже простреливать отверстия под шпильки, вставить их и затянуть.

Кроме того, можно стыковать доски, используя в качестве накладки фанеру. Нужно уложить доски на ровной площадке, область накладки следует тщательно промазать клеем ПВА, положить сверху отрезок фанеры и прижать его струбцинами. Затем размещают саморезы, в шахматном порядке прикручивая фанеру к доскам. То же самое нужно проделать с обратной стороны после снятия струбцин. Расстояние между саморезами противоположных сторон должно быть не меньше 3 см.

Как срастить доски на клею

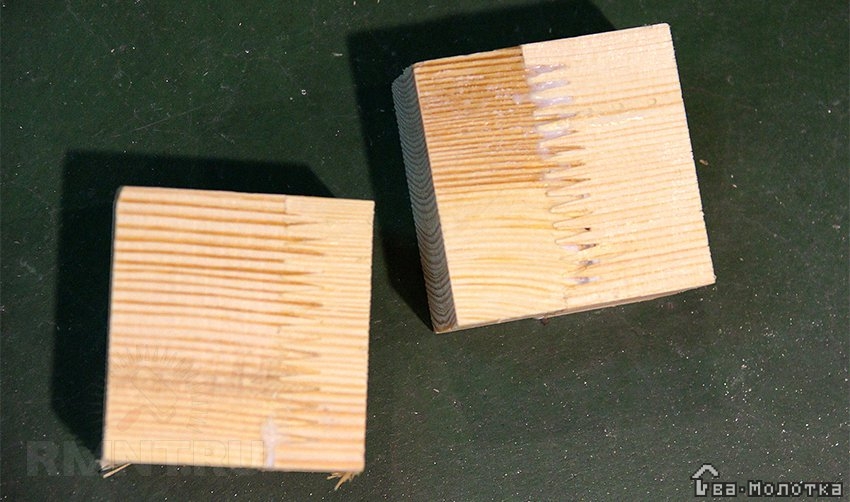

Очень популярный метод соединения досок и брусков — продольное и поперечное склеивание. При соединении досок широкой стороной торец может быть ровным, хотя в большинстве случаев используют пазогребневый профиль. Очень важна плотная подгонка деталей, чтобы слой клея был как можно более тонким, только так можно достичь максимальной прочности. Иногда на торец, смазанный клеем, наносят небольшое количество хлопкового волокна, это повышает качество сцепки.

Доски можно соединять и в профиль, но для этого потребуется выполнить клиновидную зубчатую нарезку обоих торцов со смещением в пол зуба для разных деталей. В домашних условиях такую операцию можно выполнить с применением ручного фрезера.

Для склеивания деталей используют казеиновый клей или ПВА высокой концентрации, для придания прочности в клеящее вещество добавляют просеянную древесную муку. Поверхности покрывают клеем и выдерживают на воздухе 3–5 минут, после чего помещают под гнет или сдавливают струбцинами. Такое соединение получается прочнее самого дерева и никогда не ломается по стыку.

Нагельное соединение

Сегодня слово «нагели» практически устарело и было заменено таким понятием, как «шканты», но всё же опытные столяры предпочитают первый вариант в общении с коллегами. Нагели или шканты – это круглые шипы, за счёт которых увеличивается прочность среза, а при креплении дерева с помощью клея создаётся дополнительная защита от поломки детали. Чаще всего нагельные соединения используются при сборке шкафов или ящиков.

ФОТО: YouTube.comДаже если вы уверены в том, что надёжно скрепили конструкцию, нанесите небольшой слой термоклея для закрепления результата

Процесс сборки нагельного соединения происходит в несколько этапов:

Определите размеры будущей конструкции, перенесите чертёж на дерево и аккуратно распилите отдельные детали.
Нанесите две центровые линии на конце перекладины – на них будут сделаны нагели

Если перекладина слишком широкая, может потребоваться от 2-3 нагелей.
Готовую стойку и перекладину осторожно положите лицевой стороной вверх и перенесите на стойку центровые линии, а затем пронумеруйте все виды соединений.
После того как подготовительные работы закончены, перенесите подготовленную разметку на кромку стойки.
В дальнейшем используйте в работе реймус. Прочертите чёткую риску по центру деревянной заготовки.
Используйте электродрель для сверления отверстия в деталях – вам понадобится перьевое или спиральное сверло с центровым остриём и подрезателями.
С помощью зенковки уберите лишние волокна на заготовке – это позволит в дальнейшем нанести нужное количество клея и быстро установить нагель.

Если вы правильно установите нагели, деревянные элементы будут надёжно закреплены и не сдвинутся даже при давлении на них.

Шиповое скрепление

Для перекрытия довольно часто используют соединение с шипами и углублениями. Начинать данный процесс надо с обвода контура деталей с помощью разметочных линий

При этом от торца важно сделать отступ, который будет равен ширине скрепления. Линиями также следует пометить на обратных сторонах досок и торце сам шип

Необходимо проявить аккуратность и точность, чтобы на деталях разметка совпала во всех местах.

Для подрезки шипообразного выступа используется ножовка. Ею осуществляется пропил с боков, а затем древесина убирается стамеской. Стоит сделать шип на пару миллиметров больше, чтобы затем более точно обработать его долотом. Для изготовления паза делают продольный разрез, который затем дорабатывают стамеской

Здесь также важно оставить несколько миллиметров припуска под обработку

Встречается Т-образное скрепление, когда на одной из досок делается основной шип, а на другой – проушина. Данный метод хорош тем, что при соединении крепежный элемент прочно войдет на свое место и надежно соединит детали.

Широкие доски отлично сращиваются путем ящичного метода, когда делается не один, а сразу несколько шипов и углублений. Проще всего скрепить соединение с выступами, просверлив насквозь и вставив в получившееся отверстие шкант из дерева.

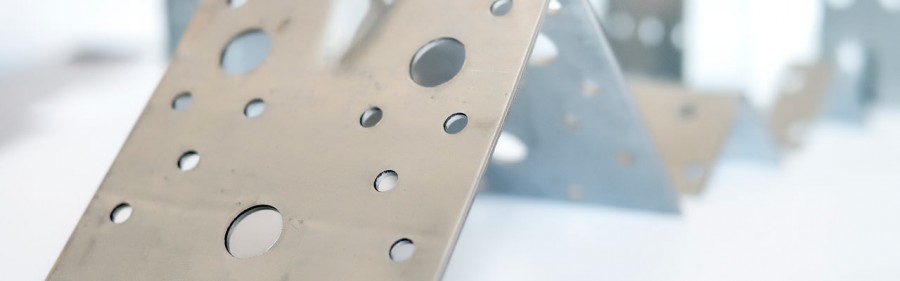

Уголки крепёжные

Крепежные изделия для деревянных конструкций — уголки разного типа

Всем нам известный перфорированный металлический уголок можно универсальным приспособлением, которое используется, как при строительстве деревянных сооружений и сборке мебели, так и при обустройстве вентилируемых фасадов. Они могут быть разных размеров, но это зависит от их назначения, то есть, учитывается сила нагрузки на данный узел и его конфигурация.

В любом случае такая фурнитура должна быть уже тех деталей, которые стыкуются при её содействии, как минимум, на 2-3 мм с каждой стороны. В тех случаях, когда брус крепят к бетонной плите или блоку, то на детали должны быть отверстия под анкерные болты.

Усиленные уголки с ребром жёсткости

При сборке узлов, где в дальнейшем предусматриваются большие нагрузки на сгибание, используется перфорированный оцинкованный уголок с одним или двумя рёбрами жёсткости, где толщина металла должна быть не менее 2,5-3 мм.

Перфорация, расположенная на концах элемента, может быть 5, 7, 11, и 14 мм в диаметре – такое разнообразие позволяет осуществлять крепёж при помощи саморезов, винтов и анкерных болтов разного сечения.

Фиксирующие элементы такого типа, как на верхнем фото, используются при монтаже стропильных систем для крепления стропильных ног к мауэрлату и для обустройства мансардных окон на покатой крыше. Настоящий уголок освобождает от необходимости выпиливать (вырубать) пазы на балках, так как сам элемент состоит из двух частей, которые пересекаются под косым углом и их можно смещать относительно друг друга.

Ленты и пластины

Перфорированная лента используется для усиления различных узлов, которые соединены под углом, например, это может быть соединение стропильных ног, где закреплённая сверху лента не позволит стыку разойтись. Толщина ленты варьируется от 0,8 мм до 1,5 мм, и её применение зависит от мощности нагрузок, которые будут оказываться на формируемый узел.

Читать также: Приведите примеры природных и синтетических полимеров

Пластины с перфорацией

Очень похожи на ленту пластины с перфорацией, но их толщина значительно больше и достигает 2-2,5 мм, а используют их практически для любых соединений в одной плоскости вне зависимости от назначения (это может быть, как скрытый, так и открытый крепёж).

Такие детали можно применять на открытом воздухе в условиях повышенной влажности, так как сталь здесь оцинкована. Элементы являются накладными и не требуют врезки, фиксируются при помощи гвоздей или шурупов.

Опоры

Есть такой тип крепежа для деревянных балок, как опоры, которые могут прикручиваться к основанию или же бетонироваться, к тому же, у них может быть база для колонны, которая будет регулироваться домкратом, то есть, балку можно регулировать по высоте.

Регулируемая опора позволяет защитить комель деревянной балки от сырости, а также это является компенсатором при просадке здания в первый год-полтора после строительства. Впрочем, основная сфера применения такого конструкционного элемента и есть деревянные дома, рассчитанные на усушку и усадку.

Зубчатые пластины и шайбы

Зубчатая пластина (слева) и шайба (справа)

Зубчатые пластины крепежные для деревянных конструкций используются для стягивания элементов и предотвращения скольжения вместо различных винтов или в совокупности с ними, в странах Евросоюза маркируется, как BULLDOG. При стыковке зубцы вдавливаются в поверхность древесины, обеспечивая дополнительную прочность соединению.

Угловая врубка

Этот тип соединения можно отнести к угловым типам креплений, т. к. детали находятся друг относительно друга под определенным углом. В зависимости от величины угла различают два типа такого соединения, которые в одинаковой степени перпендикулярно направлены на действующую силу соединения — сжатие.

Первый из них используется только тогда, когда угол между деталями не превышает 45°. Сначала вытесывают древесину со вставной деталью, а затем подгоняют под нее поверхность основания.

Угловая врубка. I тип

Второй тип соединения требует угла не меньше 45° между соединяющимися деталями. Врубка здесь делается несколько иначе, чем при первом типе, и состоит из двух плоскостей, расположенных под разным наклоном к первоначальной поверхности основания.

Угловая врубка. II тип

Потайные детали «Еж»

Стальные шайбы имеют внутреннюю резьбу под наклоном. В древесине через шайбы просверливают сквозные отверстия. С обратной стороны также устанавливают шайбу. В канал ввинчивают шпильку, которая стягивает дерево.

В узлах соединений устанавливается несколько шпилек сразу. В массиве древесины стержни занимают перекрещивающееся положение. Этим создается прочное скрытое крепление деревянных конструкций. Крепление также осуществляется длинными саморезами, которые в массиве древесины располагаются под углом (обычно 45°). Этим способом пользуются при возведении деревянной кровли.

Точная настройка станков для точной обработки деталей

Станки и электроинструменты обеспечат великолепные результаты только при условии их правильной настройки и регулировки. На этой странице показаны основные особенности настройки трех машин, главных для большинства мастерских: пильного и строгально-фуговального станков, а также фрезерного стола. Подготовив их к работе, помните следующие правила.

• Прежде всего, сделайте заготовки одинаковой толщины. Начинайте работу над любым проектом с обработки всех заготовок до одной и той же толщины. Любые различия в толщине затрудняют получение аккуратных соединений и вызывают необходимость в дополнительной подгонке шлифовке и циклевании.
• Разумный подход. Длинные доски неудобно обрабатывать, поэтому лучше сразу раскроить их на заготовки с небольшим припуском, с которыми проще управляться, добиваясь необходимой точности.
• Проверяйте размеры дважды. Реальная толщина плитных и листовых материалов, как правило, отличается от номинальной, поэтому для их измерения следует использовать штангенциркуль. Только после этого выпиливайте пазы, шпунты и фальцы соответствующей ширины.

Настройка пильного станка

Прежде чем что-то пилить, проверьте параллельность диска пазам в столе, настройте поперечный (угловой) упор на угол 90°, а затем установите продольный упор параллельно диску. При продольном пилении используйте прижимную гребенку, удерживающую заготовку плотно прижатой к продольному упору.

Настройка пильного станка

Настройка строгального станка

Выровняйте задний стол с высшей точкой траектории режущих кромок ножей, как показано на рисунке справа. Затем с помощью проверенного угольника убедитесь, что продольный упор установлен точно под прямым углом к заднему столу. Чтобы добиться отличного результата, при строгании всегда прижимайте заготовку к упору. Медленно подавайте доску на вращающуюся ножевую головку. Когда передний конец доски пройдет над ножами, сместите вперед место приложения прижимного усилия, чтобы доска прижималась к заднему столу. Для получения хорошего результата отрегулируйте задний стол и продольный упор.

Настройка строгального станка

Подготовка фрезерного стола

Планируйте выполнение большей части фрезерных работ за несколько проходов, настроив упор на окончательную высоту или ширину для последнего прохода. Фиксируйте положение фрезера после каждого изменения вылета фрезы. При выборке пазов, шпунтов, фальцев и других элементов соединений используйте прижимы, подобные показанной здесь прижимной гребенке. Нетрудно сделать самому, для этого не потребуется много материала.

Подготовка фрезерного стола

Угловое соединение

Такой тип креплений чаще всего используется в креплении оконных, дверных блоков и парниковых рам.

Угловое соединение отличается от других тем, что сплачиваемые детали располагаются по отношению друг к другу под углом в 90°. В зависимости от использованных креплений все угловые соединения разделяются на соединения на шип и на соединения на ус.

Угловые соединения на шип имеют несколько разновидностей. Сквозное соединение на шип может в своей конструкции использовать от 1 до 3 шипов, причем с увеличением количества шипов увеличивается и прочность крепления.

Угловое сквозное соединение на шип

Несквозное соединение отличается от сквозного тем, что шиповое крепление происходит в середине деталей и внешне остается незаметным. В этом случае внутри заготовок проделайте небольшие углубления под шипы, которые будут немного глубже, чем сами шипы, чтобы оставалось место и для клея.

Угловое несквозное соединение на шип

Угловые соединения на ус отличаются тем, что стороны деталей, соединяющихся между собой, срезаны под углом в 45°. Так же, как и соединения на шип, крепления на ус могут быть сквозными, при котором видно сплачивание, и несквозными, когда само крепление зафиксировано внутри деталей.

Сквозное соединение на ус может укрепляться как одним шипом, так и тремя. Принцип крепления здесь остается тем же, что и при угловом несквозном на шип.

Угловое сквозное соединение на ус

При несквозном соединении на ус разглядеть положение шипа невозможно. Здесь в равной степени могут использоваться как круглые шипы, так и плоские — крепление от этого ни в коей мере не ослабеет. Только при выборке древесины под шипы обязательно сделайте гнезда немного больше, чем сами шипы, чтобы потом заготовки легко соединились между собой.

Угловое несквозное соединение на ус

При строительстве дома и возведении крыши вам потребуется освоить еще два типа соединения: угловая врубка и врубка в лапу.

Как сделать что-то самому, своими руками – сайт домашнего мастера

Для использования столярных и плотницких соединений в строительстве требуется не только специальный инструмент но и немалый опыт.

Поэтому у непрофессионалов такие соединения чаще всего получаются неаккуратными. Оптимальный вариант — применять новые виды металлического крепежа

Большинство сохранившихся памятников деревянной архитектуры возведено без единого гвоздя, с помощью одного только топора, и этот факт до сих пор вызывает восхищение. Но по прошествии веков изготавливаемые из металла крепёжные системы, применяемые для сооружения деревянных домов, сильно изменились, поэтому сегодня нет смысла повторять «подвиги» предков.

Строить надо просто, быстро и надежно. Рассмотрим предлагаемый производителями металлический крепёж на примере узлов и элементов, позволяющих значительно упростить и ускорить соединение лаг пола с балками или деревянными стенами, а заодно и некоторые другие операции.

Читать также: Чем убрать суперклей с рук

Крепёж с перфорацией

Когда балки, а также лаги напольной поверхности скрыты в интерьерном пространстве, то их возможно соединить посредством башмаков балочных. Данный крепёж для конструкций из древесины подходит для закрепления массива не просто к дереву, а и к бетону, кладке из кирпича. Он создаётся из прочной стали.

Изготовители советуют крепить подобные крепления к соединяемым деталям специальными шурупами, а при чрезмерной нагрузке, либо фиксации к материалу из камня задействовать и отверстия для нужных болтов. Помимо башмаков анкерных сегодня можно приобрести специальные фиксаторы, уголки и многое другое.

Необходимые материалы

В этом разделе рассмотрены материалы, необходимые для возведения коробки.

Выбор осуществляют на основании местной специфики, от которой зависят цены на стройматериалы той или иной группы. На конечную цену влияет и стоимость доставки — безусловно, в лесных регионах брус обойдётся дешевле, чем в степной местности.

Для каркаса используют деревянный брус. Различают непрофилированные, профилированные и клееные изделия. В последнем случае деталь состоит из нескольких склеенных досок, волокна которых расположены в разных направлениях, что обеспечивает повышенную прочность.

Для экономии денежных средств приобретают нестроганые пиломатериалы, которые в дальнейшем можно обработать.

Опасность заключается в том, что после обшивки каркаса закручивающиеся вокруг своей оси брусья могут повредить обшивку. Такие пиломатериалы чаще дают трещины, становящиеся начальным местом для распространения гнили, плесени, вредителей.

Минимальные размеры бруса для каркаса 100х100 мм.

Материалами для щитов внешней обшивки могут послужить влагостойкая фанера, панели ОСП (OSB), цементно-стружечные и стекломагнезитовые листы.

Для внутренних стен применимы ДСП, гипсокартон, фибролитовые и гипсовые плиты, МДФ, вагонка.

Утепляют дом минеральной каменной и стекловатой, различными видами полистирола, пеноизолом. О каждом виде материала на сайте есть отдельная статья.

1. Материалы и способы утепления каркасного дома.
2. Технология утепления минеральной ватой деревянного дома из бруса.
3. Выбор материалов и способа утепления крыши дома.
4. Чем утеплить стены внутри дома.
5. Утепление потолка в частном доме.
6. Утепляем фасад дома снаружи.
7. Как утеплить пенополистиролом фасад дома снаружи.
8. Технология строительства дома из бруса своими руками.
9. Как правильно утеплить пеноплексом фундамент дома.
10. Виды материалов для пароизоляции пола в деревянном доме.
11. Выбираем вариант утепления дома пеной.

Для защиты опорных (закладных) брусьев от влаги приобретают гидроизоляционные материалы, которые бывают оклеечные, наплавляемые, фиксируемые.  Выбор зависит от вида фундамента. Материал продаётся в каждом «строительном» магазине. Стоит предостеречь лишь от покупки недолговечного толя.

Обязательно покупают монтажную пену в баллонах. Она пригодится для заделки мест прилегания утеплителя и каркасных балок, мест стыковки обшивочных листов.

Для крепления брусьев каркаса используют гвозди, саморезы, крепежные кронштейны различных форм.

Советы по деревообработке и другие проекты

• Используйте сухую древесину. Старайтесь выдерживать древесину не менее года в условиях, в которых она будет служить в виде готового изделия.
• Используйте тунговое и льняное масло. Они меняют цвет древесины и проявляют естественную красоту дерева.
• Выбирайте простой дизайн. Простой, классический, элегантный дизайн требует минимум деталей для его работы. Сложный дизайн может использовать любое количество деталей.

На Рис. 49 и 50 детская колыбель и стойка.

На Рис. 51 показан экран сёдзи, в котором вместо традиционной рисовой бумаги используется бумажный пакет.

На Рис. 52 изображен стол для шитья из орехового дерева и вишни с откидной крышкой.

11 марта 2019г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите

Изготовление угловых соединений бруса под непрямым углом

В конструкциях зданий всегда имеются угловые соединения бруса, размер которых не соответствует 90°. На большинстве зданий такие углы расположены в чердачной части помещения. Их размер зависит от наклона крыши. На капитальных стенах углы различной величины могут возникнуть при устройстве выступающих или утопленных элементов.

Устройство сочленений под тупой или острый угол желательно выполнять по принципу «паз-шип». Выступы и углубления выпиливаются под необходимым углом, их поверхности, соответственно, подгоняются. Для увеличения прочности можно использовать дополнительное крепление болтами, шурупами или гвоздями необходимой длины. Если толщина изделий большая, нужно использовать металлические кронштейны необходимой формы с соответствующим креплением.

При изготовлении большого количества одинаковых сочленений желательно сделать специальные разметочные шаблоны, которые ускорят и облегчат процесс нанесения разметки для соединения бревен в срубе.

Для шаблонов можно использовать жесть, фанеру, плотный картон, тонкий пластик. При изготовлении сочленений следует сначала сделать запил в нужном положении, затем недоступные для пилы участки удалить стамеской.

Готовые проекты зданий, предлагаемые производителями строительных материалов, укомплектованы профилированным брусом с соединениями. Все типы шипов и пазов выбраны из расчета необходимой прочности и изготовлены на промышленном оборудовании с высокой точностью.

Формирование углов на ус

Одним из лучших способов создания углов различных объемных изделий является стык на ус. Он позволяет создать монолитную конструкцию, скрыть волокна торца, тем самым обеспечить привлекательный вид. Этот способ подходит для самых разнообразных изделий, но чаще всего применяется для изготовления рамок и деталей корпусной мебели.

Для создания соединения в каждой из деревянных деталей делают пропилы под углом, равным половине угла, под которым встречаются заготовки. Чаще всего этот угол прямой, следовательно, запилы выполняют под 45 градусов, тем не менее угол может варьироваться в широких пределах. Работы выполняют по следующему алгоритму.

Вначале размечают детали

Важно не забывать, что разметка выполняется по длинной стороне, в противном случае можно не угадать с размерами

На кромках, которые будут соединены, проводят линию под требуемым углом. Комбинированным угольником разметку переносят на каждую сторону заготовки. Затем выполняют распил, для которого лучше использовать электрическую торцовую пилу, но можно работать и ручным инструментом

Работая ножовкой, важно контролировать угол среза, нелишним будет воспользоваться бруском в качестве направляющей

Варианты угла для каркасного дома

 Для каркасного дома есть три варианта сбора угла, у каждого из этих вариантов есть свои положительные и отрицательные стороны:

1.      Угол из четырех досок. Состоит он из 4 досок. Три стойки, собранные вместе ничем, не отличаются от варианта с брусом. Соединение будет высокопрочным, но зимой угол может промерзнуть. Есть к чему прикрепить гипсокартон. Для снижения риска замерзания можно собрать угловую стойку не из трех досок, а из двух, но между ними сделать проставку из блоков. Пустота между стойками заполняются минватой.

2.      Угол из трех досок 50 х 150 мм. Схема сборки угла выглядит примерно так: 2+1, это когда к одной из крайних стоек прикрепляется вспомогательная, развернутая под углом в 90 градусов. Таким образом, мы получаем крепкое соединение с полочкой, благодаря которой в дальнейшем будет крепиться гипсокартон. Главным плюсом является то, что утепление угла происходит при внутренней отделке дома. За вспомогательную стойку можно взять любой материал среднего или низкого качества, так как на нее не будет никакой значительной нагрузки, она нужна только для присоединения гипсокартона.

3.      Угол из четырех досок: 3(50 х 150 мм) + 1(50 х 100 мм). При использовании четвертой, вспомогательной, доски сечением 50 х 150 мм дается усиление конструкции, это однозначно плюс, но нужно своевременно утеплить этот угол. Причем утепление угла нужно сделать еще до того, как появится наружная обшивка. Крепление происходит примерно таким образом: две стойки, находящиеся под углом или, параллельно друг другу сколачиваются при помощи пяти гвоздей, длина которых не менее 9 см, расстояние между забиванием гвоздей должно быть максимум 60 см, отступление от края до первого гвоздя 15 см.

Разъемные и неразъемные соединения

Разъемные соединения древесных элементов позволяют неоднократно разобрать конструкцию и осуществлять последующую ее сборку не нарушая целостность деталей. Для разъемной сборки двух деталей используют вариант с резьбой.

Виды резьбовых соединений:

1. Болтовое – осуществляется посредством гайки, шайбы и болта;
2. Шпилечное – стыковка деталей путем ввинчивания винта в одну из досок;
3. Винтовое – стыковка деталей винтами;
4. Комбинированные – способы соединения элементов конструкции несколькими видами.

К неразъемным видам соединений, использующимся в деревообработке, относятся:

• скрепление деталей посредством клея. Благодаря этим соединениям формируются довольно долговечные строения всевозможных объемов и форм;
• шиповые мебельные соединения. К главным составляющим шиповых соединений относятся – шпунт, гребень, гнездо, проушина, шип;
• неразъемные соединения на ус. Данный вид соединений нашел применение в конструкциях, требующих вуалирования торцов соединяемых компонентов. В сравнении с прямой стыковкой, угловые соединения менее прочные;
• неразъемный вид соединения — фолдинг. Способ востребован в конструировании ящичных либо корпусных строений. Методика состоит в формировании куба из плоского щита с клинообразными пазами, расположенными в диаметральном направлении. С внешней стороны, под пазами, приклеивается целлофан. Перед тем как сложить готовый короб фальцы смазываются клеем. В процессе сборки конструкции целлофан обеспечивает надежность и эластичность поверхности сгиба;
• Быстровыполнимое неразъемное соединение звеньев гвоздями и крепежными скобами. Гвозди относятся к стандартным металлоизделиям. Стойкость подобного соединения обусловлена сопротивлением выдергиванию. Коэффициент непосредственно зависит от размеров, формы сечения гвоздя и материала соединенных элементов. Чем толще гвоздь, тем больше сопротивление к выдергиванию.

Соединение верхней обвязки

Возводя каркасный дом своими руками, строитель наверняка встанет перед проблемой соединения пиломатериалов, так как длины стандартных изделий будет недостаточно. Та же самая проблема возникает и при устройстве верхней обвязки. Как правило, стандартной длины доски или бруса не хватает на всю длину стены. Поэтому их приходится «доращивать». Кроме того, обвязка стыкуется на углах и в местах примыкания к периметру внутренних стен. И там необходимо обеспечить прочное и надёжное соединение отдельных деталей обвязки в целую конструкцию.

Соединения досок или деревянных брусьев обычно выполняют различными способами.

1. В стык. Это самый простой и доступный при строительстве своими руками способ крепления двух деревянных деталей под углом 90º. Используется для соединения верхней обвязки внешних стен и внутренних перегородок. Соединение выполняется в двух вариантах: стягивание гвоздями или саморезами через плоскость одной доски в торец другой, либо с помощью металлических уголков. Если первый вариант подходит только для одинарных досок, то второй может быть применён для сдвоенных/строенных досок, для бруса, а также комбинации доска + брус.
2. 45º-тиградусный стык, называемый ещё «на ус» Собственно, сам стык производится под прямым углом, но своё название получил от того, что стыкуемые детали обрезаются под углом 45º и стягиваются саморезами. В результате получается достаточно прочное соединение, используемое в местах примыкания внутренних стен. Вариация такого стыка используется для удлинения досок или бруса. В этом случае срез производится под углом 20-30º к осевой линии деревянных изделий, но с противоположных сторон.
3. Соединение «в пол-дерева». Традиционное соединение для строительства бревенчатых домов. На расстоянии, равном ширине соединяемых деталей, от их торцов делаются пропилы в половину толщины деталей. Лишняя часть скалывается, а доски или брусья стягиваются гвоздями или саморезами. Такое соединение используется как для удлинения деревянных деталей, так и для их соединения под углом 90º.
4. Соединения шип-паз. Образуют самые сложные, но и самые прочные соединения. Вариантов много: гребёнка, косая гребёнка, ласточкин хвост и т. д. Но проблема в том, что изготавливать такие соединения своими руками, без соответствующего оборудования весьма затруднительно. Кроме того, все необходимые выпилы и подгонки занимают недопустимо много времени.

Похожие записи:

Сушилка для белья: виды, самодельные варианты, схемы, фото, изготовление Плюсы и минусы керамзитобетонных блоков с отзывами владельцев Делаем валентинки и сердечки своими руками: 10 мастер-классов Полипропиленовые трубы и фитинги Как не угробить стиральную машину порошком: спасительные советы Пайка проводов паяльником в домашних условиях
