Столярный верстак своими руками: чертежи, размеры фото

Содержание

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более гладкий ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Разновидности верстака

Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:

Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.

Столярный. Его поверхность оформлена из деревянного массива. Столярный верстак используют для работы по дереву. Эти изделия не обладают высокой прочностью и многофункциональностью в отличие от слесарного.

Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.

Это интересно: Станок лего кирпич, оборудование для производства лего кирпича

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Универсальный домашний вертстак

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Изготовление верстачной доски из фанеры

Стол для швейной машинки своими руками

Здесь показано, как сделать стол для швейной машинки своими руками из обеденного стола Инго. Это намного проще, чем вы думаете! Просто внимательно просмотрите пошаговые фото и если необходимо, прочитайте инструкции на сайте, ссылка на который под галереей, что получить хорошее представление о том, что собираетесь делать. Это иногда проще посмотреть фотографии на поздних стадиях, чтобы понять начальные шаги. Если вы купили стол Инго, убедитесь, что он полностью собран. Позже надо будет извлекать столешницу, но вам нужен стол полностью собранный.

Материалы: Ikea ИНГО или другой стол с перекладиной под столешницей. Она нужна будет, чтобы прикрепить опорные балки, которые будут держать машинку. Также понадобится две доски. Одна в качестве полки, на которой под столом будет стоять машинка, она должна быть, по крайней мере, на 5 см длиннее и шире, чем машинка. Вторая должна быть в два раза больше ширины стола.

Поставьте швейную машину стол и подходящее место, чтобы было удобно шить. Нарисуйте контур машинки на столе.
Аккуратно вырежьте по линиям отверстие. Идите медленно, особенно по углам, чтобы получить красиво закругленные углы (если ваша швейная машинка с прямыми углами, нужно выпилить идеальный прямоугольник).
Теперь вставьте машинку, чтобы убедится, что она плотно входит в отверстие. Если шахта получилась немного узкая, отшлифуйте края наждачкой.
После того, как сделали отверстие нужного размера, зачистите все края, вначале средней наждачной бумагой, а затем тонкой зернистости, чтобы поверхность получилась гладкой и плоской.
Затем переверните стол и измерьте расстояние между передними и задними шинами. Распилите на две части такой же длины, как расстояние между перекладинами и убедитесь, что они плотно прилегают между ними. Прикрутите вставки к нижней части стола с помощью кондуктора Крэг Jig.
Обозначьте отверстия для болтов, которые будут держать полку с швейной машиной. Будьте осторожны и не помечайте слишком близко к переднему краю, нужно оставить не менее 8 см спереди и сзади.
Затем выкрутите столешницу уберите пока в сторону. Просверлите 4 отверстия в вставках. Вставьте болты, они должны находятся на одном уровне с верхней частью, но не выступать наружу столешницу. Выньте болты и пока отложите.
Переверните стол, и проверти, как будет стоять полка.
Теперь можно собирать

Во-первых, вставьте болты в отверстия, которые сделали ранее.
Удерживая болты в месте, чтобы они не выскальзывает, осторожно перевернуть стол обратно на столешницу и закрепите детали.
В заключение прикрепите прикрепить полку, на которой будет стоять машинка.
После этого поставьте машинку на полку и просто затяните или ослабьте гайки, пока машинка не встанет на высоту, заподлицо с поверхностью столешницы. Вытяните шнуры через отверстие и поставьте машинку обратно на полку.
Подключите шнуры, включите машинку, и проверти, как работает.

Выглядит намного лучше, чем пластиковые швейные столы. Стоит дешевле, и у вас есть основание для гордости, что вы сделали этот швейный стол собственными руками.

Источник фото frommartawithlove.com/2012/10/diy-ikea-sewing-table-tutorial

Вот еще три варианта, как переделать обычный стол в швейный.

Использовать обеденный стол для шитья, конечно выход, но согласитесь, неудобств масса. Специализированный стол стоит недешево, гораздо проще переделать уже имеющийся стол в швейный. Задача не такая уж сложная, сделать выемку в столешнице, для установки швейной машинки плюс продумать ящики, полочки для размещения швейного оборудования, зафиксировать провода, отрегулировать параметры для комфортной работы. Пример такой модернизации видите на фото.

Источник фото www.makeithandmade.com/2013/11/easy-diy-ikea-sewing-table-hack.html

Еще один пример фото, если нужна пошаговая инструкция, под фото ссылка на сайт, там процесс описан очень подробно.

Источник фото www.freemotionquiltingadventures.com/2013/10/how-to-make-sewing-machine-table-great.html

И третий пример, как сделать модернизированный швейный столик для комфортной работы.

Источник фото www.freemotionquiltingadventures.com/2015/02/diy-sewing-table-updated-improved.html

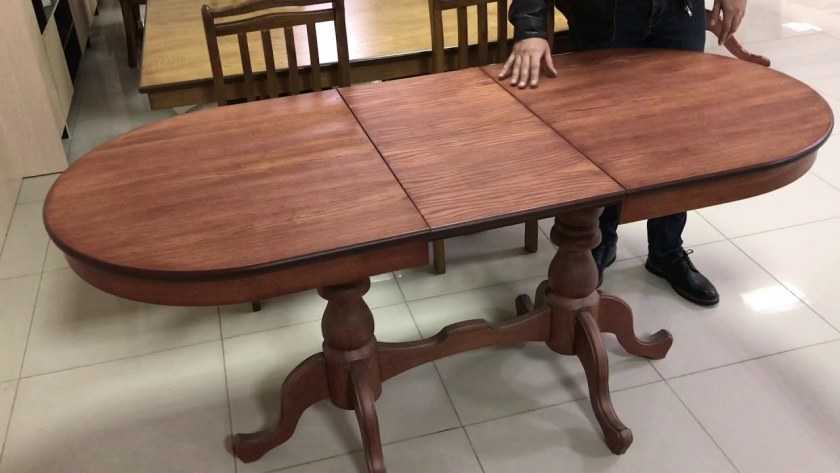

Овальная столешница своими руками

Только на первый взгляд кажется сложным делом самостоятельное изготовление деревянной овальной столешницы. Обязательным условием является наличие ручной циркулярной пилы. Нужно отобрать несколько ровных, одинаковой длины с красивой структурой дубовых досок.

Некоторые мастера столярного дела вставляют тонкие доски из ореха, груши или вишни между дубовыми досками столешницы. Неплохо смотрится обеденный стол в контрастных цветах.

После высыхания клея на тыльной стороне столешницы следует отметить центр. Построением эллипса лучше заняться на макете из тонкого древесноволокнистого листа. В любом справочнике по геометрии можно найти этот простой способ построения геометрической фигуры и точно следовать инструкции.

Теперь следует в нескольких местах закрепить макет на обратной стороне столешницы и с помощью циркулярной пилы аккуратно вырезать геометрическую фигуру в форме эллипса. Специальной фрезой снимают кромку эллипса.

С помощью ручной электрической шлифовальной машинки нужно тщательно отшлифовать поверхность столешницы. Готовую деталь стола крепят к основанию с помощью шурупов.

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

Технология создания столярного верстака своими руками: чертежи, размеры и порядок действий

Самым удобным вариантом для частного дома или гаража является конструкция с откидной крышкой. В отличие от складного стола-верстака его рабочая поверхность поворачивается, а не раскладывается. Этот вариант конструкции имеет совершенно иное строение, хотя он не менее функционален и компактен.

Чертеж деревянного столярного верстака с размерами.

Мобильность достигается за счет наличия колесиков, установленных на днище. Чтобы предотвратить произвольное перемещение конструкции, желательно использовать ролики с функцией блокировки. В крайнем случае можно установить под колесики клин, однако этот вариант не так удобен и практичен.

Справа в конструкции установлены ящики выдвижного типа для удобного хранения мелких предметов. Если столом будет пользоваться мастер-левша, их следует расположить с другой стороны, чтобы все необходимое было под рукой. Кроме этого, верстак оснащен специальным держателем. Он изготавливается из перфорированной фанеры и монтируется на задней части тумбы. Таким образом, появляется возможность с максимальной выгодой использовать поверхность верстака и организовать дополнительное место для хранения мелких инструментов для столярки.

Слева или справа (для левшей) в конструкции находится открытый отсек. Он подходит для размещения узкого высокого оборудования, например, сверлильного станка. Благодаря ролику, установленному на краю столешницы, значительно упрощается процесс обработки длинных пиломатериалов, а за счет розетки на несколько гнезд можно одновременно подключать к сети несколько инструментов.

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:

Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.

Собираю материалы и инструменты

Для сборки верстака использовалась:

Фанера березовая толщиной 18 мм.
Фанера березовая толщиной 15 мм.
Шурупы 3×30 PZ1 для ног и подрамников. Я использовал 30 шт. на ножки, 8 шт. на короткую полку, 23 шт. на длинную полку, 18 шт. на поперечины, 6 шт. на верхнюю часть блока и 10 шт. на столешницу, что в сумме составляет 292 шт.
Шурупы 4.5х70 Т20 для сборки верстака. 8 шт. ушло на каждый подрамник, в общей сложности 48 шт.
Шурупы 4×40 PZ2 для верха и полки. 6 шт. на полку, 15 шт. для верхней части блока и 27 шт. для верхней части стола. Всего 54 шурупа.
Клей для дерева.
Масло.

Применялись следующие инструменты:

Дрель и сверла 2 и 3 мм. Размер 2 мм — для винтов 4×40, размер 3 мм — для винтов 4.5×70.
Шуруповерт и биты PZ1, PZ2 и T20.
Циркулярная пила.
Настольная пила.
Электрический лобзик.
Различные зажимы для склеивания деталей и для удержания рамы на месте во время сборки.
Кисть и чистая ткань для нанесения масла.
Шлифовальная бумага 80 и 180.

Выбор винтов

Для сборки верстака я использовал 3 типа шурупов. Я дам небольшое объяснение, почему я их выбрал:

3×30 PZ1 — при склеивании двух слоев фанеры (18 18=36 мм) этот шуруп не должен полностью проникать во второй слой — его длина 30 мм. Эти шурупы будут зажаты между несколькими слоями фанеры, поэтому был необходим винт с потайной головкой.
4.5×70 T20 — эти шурупы предназначены для сборки, поэтому они должны выдерживать некоторое усилие. Мне нужен был шуруп толщиной не менее 4 мм. Ножки имеют толщину 90 мм, поэтому их длина должна быть меньше 80 мм.
4×40 PZ2 — для этих шурупов у меня не было особых требований. Ними крепил полки, поэтому взял самый распространенный винт с потайной головкой.

https://youtube.com/watch?v=4Qn-FjqgCz0

Применение слесарного верстака

На таком столе выполняют следующие виды работ:

доводочные;
слесарно-сборочные;
регулировочные;
монтажные;
наладочные;
рихтовочные и другие.

Такое оборудование используют не только в помещениях подсобного характера, но и даже на станциях технического обслуживания машин, автосервисах и крупных промышленных предприятиях.

Надежный слесарный стол дополнительно оборудуют осветительными узлами, чтобы обрабатывать и ремонтировать на них различные изделия, тисками и прочими приспособлениями

Верстак предназначается для более эффективного применения рабочего места, поэтому при его создании своими руками принимают во внимание специфику производства и планировку помещений

Складной верстак для дома

Очень удобный самодельный складной верстак для дома, идеально подходит для мелкого ремонта или изготовления небольших поделок. Ящики изготовлены из кусков оргстекла с передней стенкой из фанеры. Чтобы удерживать пластиковые контейнеры, использовались обычные липучки.

Ящики с правой стороны вырезаны из трубок ПВХ. Боковины и низ верстака сделаны из листового металла. Высота регулируется за счет винтового домкрата от больничной кровати. Створки имеют распашные панели для хранения инструментов. Левая створка имеет выходы для источника питания постоянного тока, различные электроинструменты. Также сеть выдвижной лоток, рама которого состоит из двух кусков фанеры, склеенных между собой.

В общем, основные преимущества, это:

Три уникальных стиля конструкций ящика.
Регулируемая высота рабочей поверхности.
Поворотные панели для инструментов.
Инструментальные пазы на задней части рабочей поверхности.
Выдвижные шухляды для хранения длинных предметов.
Компактные размеры позволяют хранить его даже в небольшой комнате.

Как видите, для изготовления использовались обычные материалы, которые можно найти в каждом доме. Подобный компактный верстак можно поставить даже в хрущевке, в сложенном состоянии места занимает мало, зато в нем можно разместить инструментов как для небольшой мастерской.

Источник фото www.instructables.com/id/Jims-Model-Railroad-Work-Bench/?ALLSTEPS

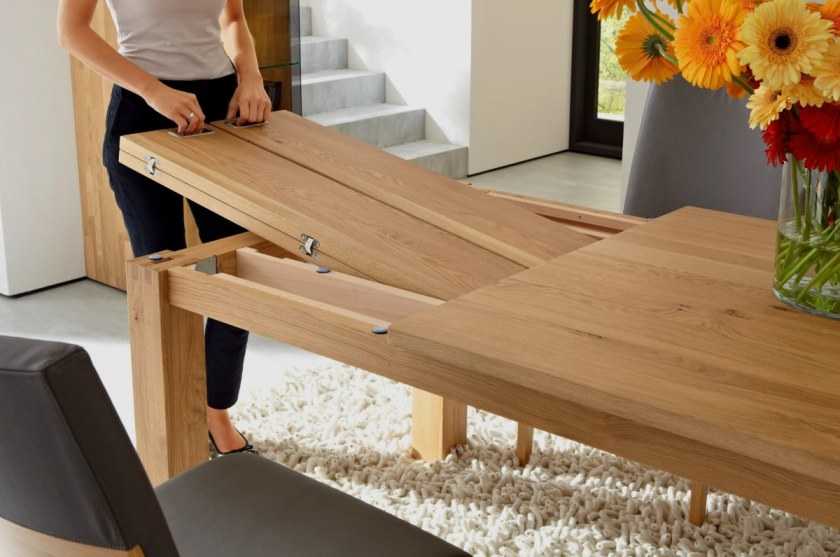

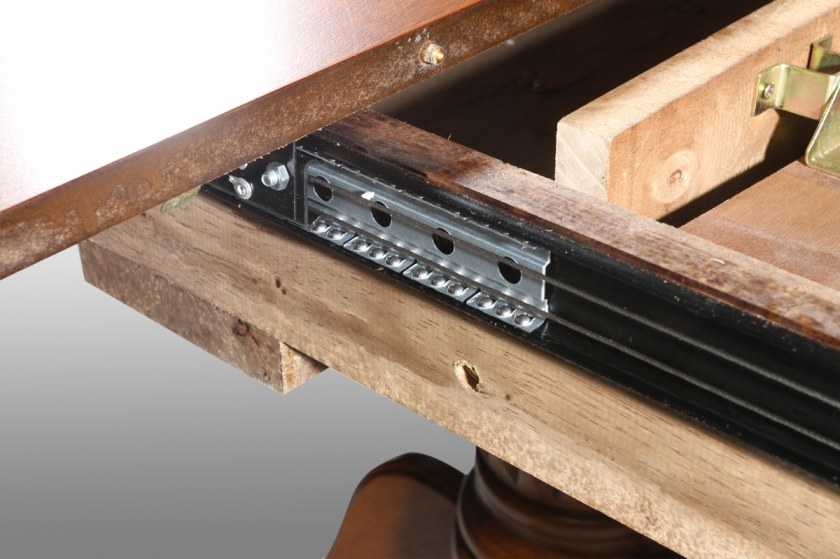

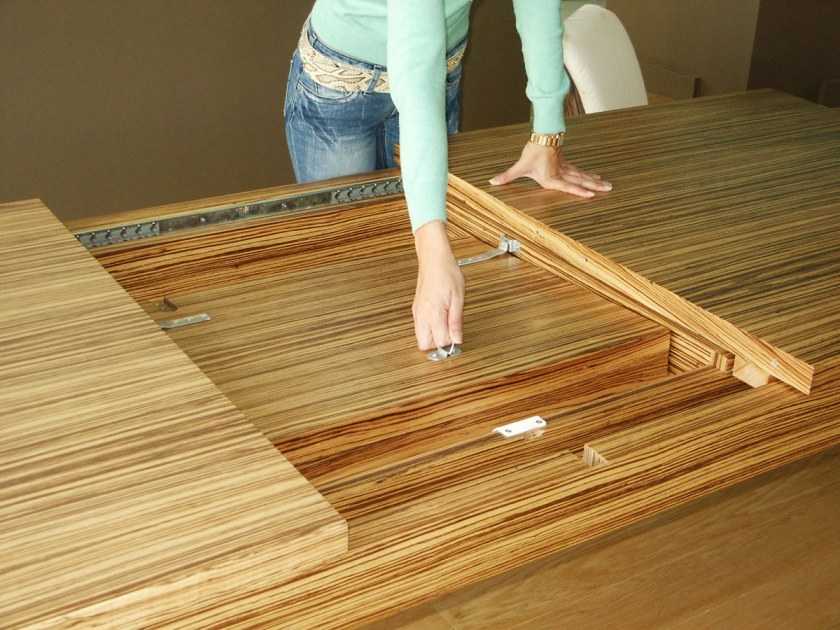

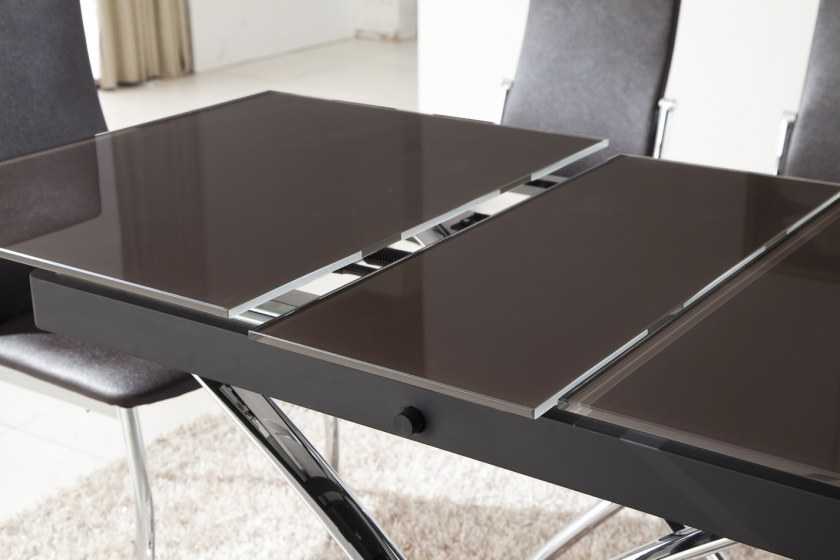

Раздвижной обеденный стол

Правилом хорошего тона во многих семьях считается отмечать праздничные мероприятия с друзьями за большим обеденным столом. Однако не всегда площадь квартиры позволяет выделить для него пространство.

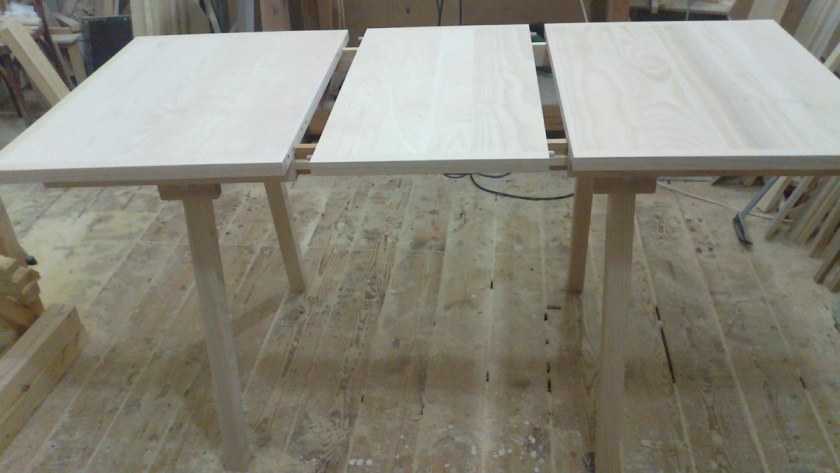

Замечательной идеей станет самостоятельное изготовление раздвижного обеденного стола в домашних условиях. Для этого понадобится соответствующих размеров лист древесностружечной плиты, которая покрыта шпоном с красивой структурой, строганые обрезные доски, бруски сечением 50 х 50 мм, стальные уголки.

Работы следует выполнять в строгом соответствии с рабочим эскизом раздвижного стола. Общая площадь поверхности стола разделяется на три части столешницы. Две крайние части раздвигаются в разные стороны, а внутренняя часть состоит из двух элементов, которые соединены между собой рояльными навесами.

Теперь всю конструкцию можно покрыть морилкой и несколькими слоями бесцветного лака. После полного высыхания лака можно звать гостей. Самостоятельно сделанный обеденный раздвижной стол станет гордостью владельца и всех членов семьи.

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Переносной верстак своими руками

Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него 2. Самодельный наждак из двигателя стиральной машинки 3. Самодельный генератор из двигателя от стиральной машины 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат 5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат 7. Дровокол с двигателем от стиральной машины 8. Самодельная бетономешалка

Мобильный раскладной верстак своими руками

В преддверии проведения ремонтных работ в новой квартире перед заселением туда и для облегчения проведения работ, решил я себе изготовить мобильный раскладной верстак. С ним как-то легче работать и много сподручнее. Можно было конечно купить, но качество оставляет желать лучшего, хлипкие они какие-то. Хотя ценник очень дешевый.

И вот образовалось окошко во времени, и я приступил. Винты с упорной резьбой были взяты от стяжек пружин Дело техники – 850 руб за комлект стяжек. Искал на железном рынке винты отдельно, но ценник выставляли такой что … совести у них нет. А тут на глаза попались стяжки пружин и в один момент конструкция верстака родилась в голове. А дальше за 10 вечеров по 3-4 часа и 3 выходных дня родилось это чудо.

На удивление получился очень прочным и очень устойчивым.

Материалы для сборки верстака. Общая стоимость верстака.

Для сборки верстака потребуется совсем не много материалов общей стоимостью от 3 до 3,5 тысяч рублей, в зависимости от места приобретения. Для справки будут указаны цены из магазина Леруа Мерлен, подмосковного региона.

Пиломатериалы

Брусок строганный 30х40х2000 хвоя – 1 шт. (68 руб.)
Доска строганная 40х96х3000 хвоя – 5 шт. (1610 руб.)
Доска строганная 20х96х3000 хвоя – 4 шт. (620 руб.)
Раскладка 14х14х2100 хвоя – 1 шт. (70 руб.)

Крепёж

Болт с гайкой и двумя шайбами M8x100 – 16 шт. (416 руб.)
Саморезы гипсокартон-дерево 3.5х45 200 шт. – 1 коробка (147 руб.)
Саморезы гипсокартон-дерево 4.2х90 6 шт. – 3 упаковки (42 руб.)
Шкант мебельный 10х50, дерево, цвет бежевый, 30 шт. – 1 упаковка (47 руб.)
Уголок крепежный 40х40х40х1.5 усиленный – 4 шт. (52 руб.)
Клей ПВА влагостойкий D3 Tytan 200 г – 1 флакон (151 руб.)

Сборка своими руками – пошаговая инструкция

Перед тем, как сделать столярный верстак своими руками, постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.

Сперва необходимо собрать стол

На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.

Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.

После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.

https://youtube.com/watch?v=_mck73GiHW4

На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый

Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку

Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.

После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

Это несложно сделать по имеющимся на чертеже размерам.
Каждый образец тщательно шлифуется.
В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
Просушка

На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

Советы:

Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

Установка дополнительного оборудования

После того как стол готов на него устанавливают дополнительное оборудование:

Зажимы для досок. Обычно монтируются из двух брусков. Зажимы устанавливаются с обеих торцов столешницы. Для удобства стоит установить несколько зажимов разной толщины: 5 см, 10 см, 15 см и 20 см. Зажимы устанавливаются точно друг напротив друга.
Тиски для деталей. В идеале тисков должно быть несколько: 2 или 3 штуки. Они предназначены для мелких и крупных деталей.
Упоры для вырезания деталей. Это необязательное оборудование. Упоры обычно представляют собой небольшие брусочки на столешнице.
Нижние полки для инструментов. Создадут комфорт при работе и существенно сэкономят время. Тяжелый, крупный инструмент лучше расположить на нижней полке. Ящики с мелкими предметами установить чуть повыше. Ящики для небольших вещей лучше сделать выдвижными.
Дополнительное освещение. Без него работа будет некомфортной. Обычно на стол крепится длинная светодиодная офисная лампа. Для того чтобы тени от рук не мешали работе стоит закрепить две лампы с разных сторон.

Не забывайте про подсветку. Предлагаем рассмотреть в качестве дополнительного источника освещения люминесцентные лампы или светодиодную ленту.

Верстак для дачи своими руками с нуля

Хорошо, когда есть с чего начать, но немного сложнее, если старого стола под верстак нет. Но расстраиваться не стоит, ведь с нуля можно сделать рабочее место строго под свои требования, более высокой прочности и именно того размера и формы, которые вам необходимы. Итак, приступаем.

Материалы для производства

Перед началом работ следует подготовить материалы:

Деревянный брус 50х100 мм для производства опорных перемычек, опорного опорной части столешницы;
Деревянный брус 80х100 мм для опорного блока и оснований каркаса;
Деревянный брус 50х150 мм для установки торцевых частей;
Доска строганая 50х200 мм для сборки столешницы;
Нержавеющая сталь листовая для покрытия части столешницы:
Болты, саморезы и заклепки для сборки;
Клей для промежуточных креплений, защитная пропитка;
Пластиковые или прорезиненные накладки на опорный блок.

Делаем столярный верстак своими руками
