Фонарь-стробоскоп

Еще одной интересной моделью являются фонари-стробоскопы. Такие осветительные имеют два режима работы обычный и, собственно, стробоскопический.

Фонарь-стробоскоп

Заметьте, при работе фонаря в стробоскопическом режиме возможны следующие последствия:

  • дезориентация;
  • нарушение периферийного и прямого зрения;
  • появление кратковременного смятения и страха.

В связи с этим такие приспособления можно использовать в качестве элемента самозащиты при нападении агрессивно настроенных лиц в темное время суток. Очень часто такими приборами в своей работе пользуются полицейские.

Опасности на рабочем месте

Стробоскопический эффект может привести к возникновению небезопасных ситуаций на рабочих местах с быстро движущимся или вращающимся оборудованием . Если частота быстро вращающихся механизмов или движущихся частей совпадает с частотой или кратной частоте модуляции света, машины могут казаться неподвижными или движутся с другой скоростью, что может привести к опасным ситуациям.

Из-за иллюзии, что стробоскопический эффект может создавать движущиеся механизмы, рекомендуется избегать однофазного освещения. Например, фабрика, которая освещается от однофазной сети с основным освещением, будет иметь мерцание 100 или 120 Гц (в зависимости от страны, 50 Гц x 2 в Европе, 60 Гц x 2 в США, удвоенная номинальная частота) , таким образом, любое оборудование, вращающееся с частотой, кратной 50 или 60 Гц (3000–3600 об / мин), может казаться не вращающимся, что увеличивает риск травмы оператора. Решения включают в себя развертывание освещения на полном трехфазном питании или использование высокочастотных контроллеров, которые управляют освещением на более безопасных частотах, или освещение постоянного тока.

Когда назначается стробоскопия и какие существуют противопоказания

Критических противопоказаний данная методика исследования не имеет. Единственное, что ее не проводят детям младше пяти лет.

Также с осторожностью назначают стробоскопию пациентам с индивидуальными особенностями. Врачи могут назначить проведение данной методики диагностирования в тех случаях, если:

Врачи могут назначить проведение данной методики диагностирования в тех случаях, если:

  • есть подозрения на развитие опухолевых процессов в области гортани и голосовых связок;
  • были травмированы голосовые связки и гортань;
  • есть наличие возможных воспалительных процессов в области гортани (воспаление небных миндалин или воспаление слизистой оболочки и лимфоидной ткани гортани);
  • есть наличие любых нарушений со стороны голосообразования (качественное нарушение голоса, потеря звучности голоса, ослабление смыкания связок);
  • у врача есть подозрения на травмирование нервов, которые иннервируют гортань.

Чаще всего вышеперечисленные нарушения наблюдаются у людей, которые курят или пьют.

Также врач может назначить данную диагностику, если пациент долго и упорно кашляет, изменился тембр голоса, чувствует присутствие инородного тела в области гортани. Осиплость голоса тоже является основным показанием к проведению стробоскопии.

С помощью стробоскопии врач может диагностировать многие заболевания в гортани, а именно: хронический ларингит атрофической и гипертрофической формы; сниженная двигательная активность гортанных мышц; новообразования на слизистой оболочке гортани; инфекционное заболевание гортани, вызванное размножением микобактерий туберкулеза; чужеродные предметы в гортани.

Ответы на вопросы посетителя сайта по настойке стробоскопа

Ремонт стеклоподъемника авто своими руками

Посетитель сайта Юрий, повторил схему стробоскопа и остался доволен его работой. От изготовления стробоскопа на базе сверх ярких светодиодов его остановила цена светодиодов. При настройке стробоскопа у Юрия возник ряд вопросов, на которые я давал ответы в ходе переписки. Ответами на вопросы из переписки, с разрешения Юрия, с которыми могут столкнуться автолюбители, желающие повторить схему представленного стробоскопа, решил дополнить эту статью.

Вопрос Ответ
Можно ли заменить тиристор КУ103В тиристором ВТ169G? Да, можно заменить на ВТ169D или ВТ169G. Так как максимальное напряжение анод-катод у ВТ169 не менее 400 В, то резистор R6 можно не ставить, он установлен для защиты КУ103В.
При шунтировании анода и катода тиристора лампа вспыхивает, но при открытии-закрытии транзистора вручную лампа не реагирует. Тиристор или транзистор неправильно запаян или неисправен. Номиналы резисторов не соответствуют схеме. Для выявления причины нужно отключить от управляющего электрода тиристора все элементы. В таком случае тиристор должен быть закрыт. Если к управляющему электроду присоединить через резистор по схеме R7 номиналом 27 кОм, то тиристор должен открываться. Если открывается, то виноват транзистор. Если тиристор не открывается, то можно уменьшить номинал резистора вплоть до 1 кОм, если открыть его, таким способом не удается, значит, тиристор неисправен.
Тиристор исправен, при прикосновении к управляющему электроду тиристора лампа вспыхивала однократно, получалось как сенсорное. Мне не понятно как закрывается тиристор, возможно, он запирается потенциалом управляющего электрода? Тиристор сам закрывается только тогда, когда напряжение анод-катод станет меньше определенного для каждого типа тиристора. Поэтому, когда конденсатор С6 разрядится, тиристор сам закроется. Резистор R8 выполняет функцию защиты транзистора от возможных высоковольтных импульсов и одновременно предотвращает случайное открытие тиристора от этих же импульсов.
На конденсаторе я добился напряжения 400 В при частоте генерации 200 кГц (поставил полевые транзисторы как указано в статье) но при емкости С5 — 1 мкФ яркость вспышки незначительна (лампа ИФК-120), при увеличении С5 до 10 мкФ стало слепить. Понимаю, что увеличение емкости приведет к неполному ее заряду на высоких оборотах, какую емкость оставить? По поводу высокого напряжения, его можно поднять хоть до киловольта, намотав больше витков вторичной обмотки, при этом яркость вспышки возрастет соответственно. Но величина напряжения не должна превышать допустимого для лампы. Поэтому лучше намотать больше витков, чем увеличивать емкость, а емкость уже подобрать исходя из максимальных оборотов, которые нужно контролировать.
По паспорту лампа ИФК-120 номинальное напряжение 300±20 В, т.е. не стоит увеличивать напряжение более имеющихся уже 400 В? Не стоит, так как повышенное напряжение может вызвать самопроизвольные вспышки лампы.
Из характеристик тиристора BT169G — отпирающее управляющее напряжение 0,5-0,8 В , т.е. когда транзистор VT3 открыт схема должна обеспечивать напряжение на его коллекторе относительно земли менее 0,5 В чтобы тиристор оставался закрытым? Да.
При закрытом транзисторе соответственно напряжение на его коллекторе и на управляющем электроде тиристора должно превысить 0,5 В, но не более 0,8 В дабы не спалить управляющий переход тиристора? Да, в цепи управляющего электрода тиристора стоит резистор R7, который ограничит величину тока, тем самым, исключая возможность увеличения напряжения более 0,8 В.
Играет ли роль какой стороной будет надеваться ферритовое кольцо на высоковольтный провод, или для этого и установлен в схеме VD10? Не играет, диод для этого и стоит.
Есть ли смысл заменить VT10 на полевой транзистор? В данном случае в этом нет необходимости, полевые транзисторы боятся статического электричества и без необходимости их лучше не применять.
Изменения, которые внес Юрий при повторении схемы стробоскопа. Лампу EL1 ИСШ-15 заменил на ИФК-120. Транзисторы VT1 и VT2 типа КТ817Б заменил полевыми IRFZ44N, VT3 типа КТ3102 на BC547. Тиристор КУ103В на ВТ169G. Резистор R8 c 820 Ом увеличил до 2 кОм, конденсатор С5 увеличил до 10 мкФ.

Отзыв Юрия о работе стробоскопа сделанного своими руками: «Работа стробоскопа проверена на автомобиле, работает отлично, яркость вспышки великолепная!!!»

Научное объяснение вспышек

В стробоскопах обычно используются лампы- вспышки с энергией, поступающей от конденсатора , устройства накопления энергии, очень похожего на батарею, но способного заряжать и выделять энергию намного быстрее. В стробоскопе на основе конденсатора конденсатор заряжается примерно до 300 В. После того, как конденсатор заряжен, для срабатывания вспышки небольшое количество энергии отводится на пусковой трансформатор , небольшой трансформатор с высоким отношением витков. Это создает слабый, но высокий всплеск напряжения, необходимый для ионизации газообразного ксенона в импульсной лампе. Дуга создаются внутри трубки, которая действует как путь для конденсатора разряжаться через, позволяя конденсатор быстро освободить свою энергию в дугу. Энергия конденсатора быстро нагревает газ ксенон, создавая чрезвычайно яркий плазменный разряд, который воспринимается как вспышка.

Строб без конденсаторного накопителя просто разряжает сетевое напряжение через лампу после ее зажигания. Этот тип стробоскопа не требует времени на зарядку и обеспечивает более высокую частоту вспышек, но значительно сокращает срок службы лампы-вспышки при длительном питании. Для таких стробоскопов требуется форма ограничения тока , без которой импульсная лампа будет пытаться потреблять высокие токи от источника электричества, потенциально отключая электрические выключатели или вызывая падение напряжения в линии электропитания.

Отдельные стробоскопические вспышки обычно длятся всего около 200 микросекунд , но могут продолжаться в течение большего или меньшего периода времени в зависимости от предполагаемого использования строба. Некоторые стробоскопы даже предлагают непрерывный режим работы, в котором дуга поддерживается, обеспечивая свет чрезвычайно высокой интенсивности, но обычно только в течение небольшого промежутка времени, чтобы предотвратить перегрев и возможную поломку импульсной лампы.

Эффект вагона-колеса

Пропеллер Bombardier Q400, снятый цифровой камерой, демонстрирующий стробоскопический эффект

Кинокамеры обычно снимают со скоростью 24 кадра в секунду. Хотя колеса транспортного средства вряд ли будут вращаться со скоростью 24 оборота в секунду (поскольку это было бы очень быстро), предположим, что каждое колесо имеет 12 спиц и вращается только со скоростью два оборота в секунду. При съемке со скоростью 24 кадра в секунду спицы в каждом кадре будут отображаться в одном и том же положении. Следовательно, колесо будет восприниматься как неподвижное. Фактически, каждая спица, запечатленная на фотографии в любом положении, будет отдельной спицей в каждом последующем кадре, но поскольку спицы почти идентичны по форме и цвету, никакой разницы не будет ощущаться. Таким образом, до тех пор, пока число оборотов колеса в секунду составляет 24 и 12 раз, колесо будет казаться неподвижным.

Если колесо вращается немного медленнее, чем два оборота в секунду, положение спиц будет заметно отставать в каждом последующем кадре, и, следовательно, будет казаться, что колесо поворачивается назад.

Классификация приборов

Кроме классификации по конструкционным особенностям стробоскопы подразделяются еще на три группы:

  • цокольные;
  • бесцокольные. Они имеют два выводных контактных поля для подсоединения их напрямую к электросети;
  • суперстробы. Имеют вид пластиковой трубы, длина которой может составлять 1,5 м. Внутри размещается от 4 до 8 стробоскопических лампочек. Для их работы необходимо специальное подключение посредством соответствующего контроллера. С его помощью можно будет создать эффект «бегущего огня». Такие приборы были разработаны корпорацией Neo-Neon.

Суперстробы

Различные виды стробоскопов применяются, соответственно, в разных сферах.

Стробоскопы в рекламе и архитектурной подсветке

Еще одним местом, где часто используются стробоскопы, является рекламная и архитектурная подсветка зданий и рекламных щитов.

Стробоскопическая подсветка наружной рекламы

С помощью такой подсветки можно добиться многих положительных моментов:

  • привлечение потенциальных клиентов;
  • качественная подсветка зданий или рекламных щитов;
  • выделение магазина или архитектурного сооружения на фоне остальной иллюминации ночного города;
  • эстетичный и декоративный вид подсветки различных объектов.

В этой области используют два типа светодиодных приборов:

  • накладные модели, включающие группу из 20 светодиодов. Они помещаются в герметичный корпус и прозрачный плафон;
  • флеш-лампы. Здесь светодиоды также собраны в группу и помещены в корпус, имеющий цоколь Е-27.

Выбор модели стробоскопа здесь основывается на поверхности, которую нужно подсветить.

Стробоскопы и эпилепсия

Иногда стробоскопическое освещение может вызвать припадки при светочувствительной эпилепсии . Печально известное событие произошло в 1997 году в Японии, когда в эпизоде аниме Pokémon , Dennō Senshi Porygon (обычно переводится как Электрический солдат Porygon ), была показана сцена, в которой был изображен огромный взрыв с использованием чрезвычайно ярких мигающих красных и синих огней со стробоскопическим эффектом. около 12 Гц , в результате чего около 685 наблюдающих детей были отправлены в больницы. Хотя 95% из 685 человек просто жаловались на головокружение, некоторые были госпитализированы. Позже организаторы заявили, что не знали о пороге стробинга.

Большинство стробоскопов, продаваемых для широкой публики, имеют заводские ограничения на 10–12 Гц (10–12 вспышек в секунду) в своих внутренних генераторах , хотя стробоскопы, запускаемые извне, часто будут мигать как можно чаще. Исследования показали, что у большинства людей, чувствительных к стробирующим эффектам, симптомы могут возникать, хотя и редко, с частотой 15–70 Гц. Другие исследования показали эпилептические симптомы с частотой 15 Гц при непрерывном наблюдении за стробоскопом в течение более 90 секунд. Многие пожарные извещатели в школах, больницах, стадионах и т. Д. Срабатывают с частотой 1 Гц.

Модели, рассчитанные для дискотек

Наверное, самым ожидаемым местом, где мы встречаем стробоскопы, будут дискотеки и другие развлекательные мероприятия. Здесь подобного рода осветительные установки создают прерывистое освещение, которое способствует визуальной «остановке» людей, танцующих на танцевальной площадке.

Стробоскоп для дискотеки

Кроме этого с помощью таких приборов на сцене или в зале можно создать разнообразные световые эффекты.

К данной сфере применения также можно отнести стробоскопическое сценическое освещение. Но здесь существуют свои ограничения для применения стробоскопов в качестве подсветки. На дискотеке, в ночных клубах или сцене могут использоваться как ламповые осветительные установки, так и светодиодные.

Где используются стробоскопы

Применение стробоскопов (разных видов) на данный момент возможно в самых различных сферах человеческой деятельности. По сфере применения такие установки делятся на:

  • промышленные;
  • автомобильные;
  • для ночных клубов, подсветки дискотек и прочих развлекательных мероприятий;
  • в рекламной сфере (в частности для наружной рекламы);

Работа стробоскопа в ночном клубе

фонарь-стробоскопы.

Помимо этого очень часто подобные изделия используются в научной сфере для изучения процессов, имеющих периодический характер. Например, для снятия измерений касательно амплитудных движений различных предметов и объектов. Еще одной сферой, в которой вы не ожидали встретить стробоскоп, окажется медицина. Здесь подобного рода приборы применяются в качестве строболарингофона для людей, имеющих различные нарушения речи. Рассмотрим особенности работы, а также преимущества и недостатки наиболее популярных видов осветительных приборов, способных на создание стробоскопического эффекта.

Инструкция по изготовлению прибора для установки зажигания

Простой способ

В сети есть много разных схем, практически все из них легко собираются и не требуют больших затрат на материалы. Рассмотрим одну из наиболее популярных схем создания стробоскопа в домашних условиях. Из деталей нам понадобится:

  • транзистор КТ315;
  • тиристор КУ112А, резисторы на 0,125 Вт;
  • любой фонарик на диодах (диодов должно 6 или больше);
  • конденсаторы C1;
  • низкочастотный диод V2;
  • реле с индексом RWH-SH-112D;
  • шнур питания длиною 1 метр;
  • специальные зажимы;
  • медный провод около 10 см.

Все детали можно приобрести на радиорынке или в специализированном магазине. В качестве корпуса для прибора можно использовать старый фонарик или вспышку от фотоаппарата.

Схема сборки автомобильного стробоскопа в корпусе от старого фонарика

  1. Высверливаем на задней стенке отверстие, куда пропускаем шнур питания.
  2. К концам проводов припаиваем зажимы разных цветов для обозначения «+» и «-».
  3. Датчик будет размещаться на левой или правой стенке. Делаем отверстие сбоку корпуса и прокладываем через него шнур к контакту Х1.
  4. К основной жиле провода припаиваем медную проволоку длиною 10 см. Он будет выполнять роль датчика стробоскопа.
  5. Изолируем соединения.

Чтобы собрать самодельный автомобильный стробоскоп, можно использовать недорогие радиодетали и медный провод

Использовать такое устройство можно не только для установки зажигания. Им можно проверить свечу, настроить работу регулятора.

Самодельная приблуда с использованием таймера

Стробоскоп на основе таймерных устройств имеет более сложную схему. Его главное преимущество в стабильных световых импульсах, которые не зависят от напряжения батареи. Прибор также может работать в режиме тахометра, для этого необходимо просто изменить положение регулятора.

Таймерные стробоскопы также можно использовать в качестве тахометра

Совет: В схеме лучше использовать диоды из серии КД521. Если вы не нашли таймера отечественного производства, можно взять зарубежный аналог NE555.

Схема изготовления прибора на светодиодах

В основе такого устройства лежит микросхема 155АГ1, она запускается импульсами с отрицательной полярностью. В схеме используются сопротивления R1, R2, R3, которые ограничивают амплитуду входного сигнала. Требуемая длительность импульсов устанавливается ёмкостью С4 и резистором R6. При стандартных настройках это 2 мс. В качестве источника питания будет использоваться аккумуляторная батарея автомобиля.

Светодиодные стробоскопы имеют высокую надежность и могут использоваться даже при ярком дневном освещении

Где используются стробоскопы

Применение стробоскопов (разных видов) на данный момент возможно в самых различных сферах человеческой деятельности. По сфере применения такие установки делятся на:

  • промышленные;
  • автомобильные;
  • для ночных клубов, подсветки дискотек и прочих развлекательных мероприятий;
  • в рекламной сфере (в частности для наружной рекламы);

Работа стробоскопа в ночном клубе

фонарь-стробоскопы.

Помимо этого очень часто подобные изделия используются в научной сфере для изучения процессов, имеющих периодический характер. Например, для снятия измерений касательно амплитудных движений различных предметов и объектов.
Еще одной сферой, в которой вы не ожидали встретить стробоскоп, окажется медицина. Здесь подобного рода приборы применяются в качестве строболарингофона для людей, имеющих различные нарушения речи.
Рассмотрим особенности работы, а также преимущества и недостатки наиболее популярных видов осветительных приборов, способных на создание стробоскопического эффекта.

использованная литература

  1. IEEE Std 1789: 2015,
  2. SCENIHR (Научный комитет по возникающим и недавно выявленным рискам для здоровья), , 19 марта 2012 г. ( ISBN  978-92-79-26314-9 ).
  3. ^
  4. ^ М. Перц, Моделирование видимости временных световых артефактов , диссертация Технологического университета Эйндховена, 05.02.2019 ( ISBN  978-90-386-4681-7 )
  5. ^
  6. Люк Уилкинс, Карл Нельсон, Саймон Тведдл, Стробоскопическая визуальная тренировка: пилотное исследование с тремя элитными футбольными вратарями молодежи, J Cogn Enhanc (2018) 2: 3–11, DOI 10.1007 / s41465-017-0038-z
  7. ^ МАЛЬГОРЗАТА ПЕРЦ, ДРАГАН СЕКУЛОВСКИЙ, ИНГРИД ФОГЕЛЬС И ИНГРИД ХЕЙНДЕРИККС, Стробоскопический эффект: функция порога контрастности и зависимость от уровня освещенности, Vol. 35, No. 2 / февраль 2018 г. / Журнал Оптического общества Америки A, стр.309.
  8. ^ IEC TR 63158: 2018 + COR 1, Оборудование для общего освещения — Метод объективных испытаний на стробоскопические эффекты осветительного оборудования, 2018-03-19.
  9. Набор инструментов для измерения видимости стробоскопического эффекта Matlab Central.
  10. ^ NEMA 77-2017: Временные световые артефакты: методы испытаний и руководство по критериям

Модели, рассчитанные для дискотек

Наверное, самым ожидаемым местом, где мы встречаем стробоскопы, будут дискотеки и другие развлекательные мероприятия. Здесь подобного рода осветительные установки создают прерывистое освещение, которое способствует визуальной «остановке» людей, танцующих на танцевальной площадке.

Стробоскоп для дискотеки

Кроме этого с помощью таких приборов на сцене или в зале можно создать разнообразные световые эффекты.

К данной сфере применения также можно отнести стробоскопическое сценическое освещение. Но здесь существуют свои ограничения для применения стробоскопов в качестве подсветки.
На дискотеке, в ночных клубах или сцене могут использоваться как ламповые осветительные установки, так и светодиодные.

История

Истоки стробоскопического освещения относятся к 1931 году, когда Гарольд Юджин «Док» Эдгертон применил мигающую лампу для создания улучшенного стробоскопа для исследования движущихся объектов, что в конечном итоге привело к впечатляющим фотографиям таких объектов, как пули в полете.

Были доступны строботроны с внутренним запуском ( тиратроны с оптимизацией светоотдачи ), а также вакуумные стробоскопические источники света с быстрым люминофором на лампах с сеточным управлением .

Стробоскопический свет был популяризирован на клубной сцене в 1960-х годах, когда его использовали для воспроизведения и усиления эффектов ЛСД-трипов . Кен Кизи использовал стробоскопическое освещение в сочетании с музыкой Grateful Dead во время своих легендарных Acid Tests . В начале 1966 года инженер Энди Уорхола по свету Дэнни Уильямс впервые применил несколько стробоскопов, слайдов и кинопроекций одновременно на сцене во время шоу « Взрывающаяся пластмасса, неизбежное» в 1966 году , а по просьбе Билла Грэма Уильямс построил улучшенное стробоскопическое световое шоу, которое будет использоваться в Филлморе. Запад .

Объяснение

Рассмотрим стробоскоп, используемый в механическом анализе. Это может быть « стробоскоп », который срабатывает с регулируемой скоростью. Например, объект вращается со скоростью 60 оборотов в секунду: если на него смотреть серию коротких вспышек с частотой 60 раз в секунду, каждая вспышка освещает объект в одной и той же позиции в его цикле вращения, поэтому кажется, что объект стационарный. Кроме того, при частоте 60 вспышек в секунду постоянное зрение сглаживает последовательность вспышек, так что воспринимаемое изображение остается непрерывным.

Если один и тот же вращающийся объект рассматривается со скоростью 61 вспышка в секунду, каждая вспышка будет освещать его на несколько более ранней части его цикла вращения. Шестьдесят одна вспышка произойдет до того, как объект снова станет видимым в том же самом положении, и серия изображений будет восприниматься так, как если бы она вращалась назад один раз в секунду.

Тот же эффект возникает, если объект рассматривается с частотой 59 вспышек в секунду, за исключением того, что каждая вспышка освещает его немного позже в своем цикле вращения, и поэтому будет казаться, что объект вращается вперед.

То же самое можно было бы применить и на других частотах, таких как 50 Гц, характерная для электрических распределительных сетей большинства стран мира.

В случае движущихся изображений действие фиксируется как быстрая серия неподвижных изображений, и может возникнуть такой же стробоскопический эффект.

Преобразование звука из световых паттернов

Стробоскопический эффект также играет роль при воспроизведении звука. Для обработки компакт-дисков используются стробирующие отражения лазера от поверхности диска (это также используется для компьютерных данных ). Диски DVD и Blu-ray имеют схожие функции.

Стробоскопический эффект также играет роль для лазерных микрофонов .

Что это такое

Согласно энциклопедическим справочникам, стробоскоп – прибор, воспроизводящий быстро повторяющиеся световые вспышки. Иными словами, это безинерционная лампа, которая мигает с той или иной частотой. Частота вспышек выбирается в зависимости от поставленных задач, а задач стробоскоп может выполнять множество. С его помощью, к примеру, измеряют скорость повторяющихся процессов, в частности, вращения или возвратно-поступательного движения тех или иных узлов машин.


Стробоскоп на проигрывателе грампластинок высокого класса

На левом снимке мы видим неподвижный диск проигрывателя с нанесенными на него специальными метками. В свете стробоскопической лампы они, естественно, неподвижны. На среднем снимке диск вращается со скоростью 33 оборота в минуту – верхний ряд меток сливается, нижний кажется неподвижным.

Если скорость вращения изменится, то метки «побегут» вперед или назад в зависимости от повышения или понижения скорости вращения. То же самое происходит и при вращении диска со скоростью 45 оборотов в минуту, только на этот раз в работе участвует верхний ряд меток.

Используется стробоскоп и для визуальных эффектов. Ты наверняка видел, как на дискотеке люди, до этого просто танцующие, в свете стробоскопа начинают неестественно и забавно дергаться.

Стробоскоп автомобильный, по сути, ничем не отличается от обычного, но служит просто для украшения, как, к примеру, «ангельские глазки», установленные в фары.

На заметку. Автомобильный стробоскоп тоже может использоваться для визуальных эффектов, скажем, на пикнике. Если его частота правильно подобрана (обычно 3-5 Гц), то в его свете картинка движущихся людей может быть весьма эффектна.

Схема стробоскопа своими руками

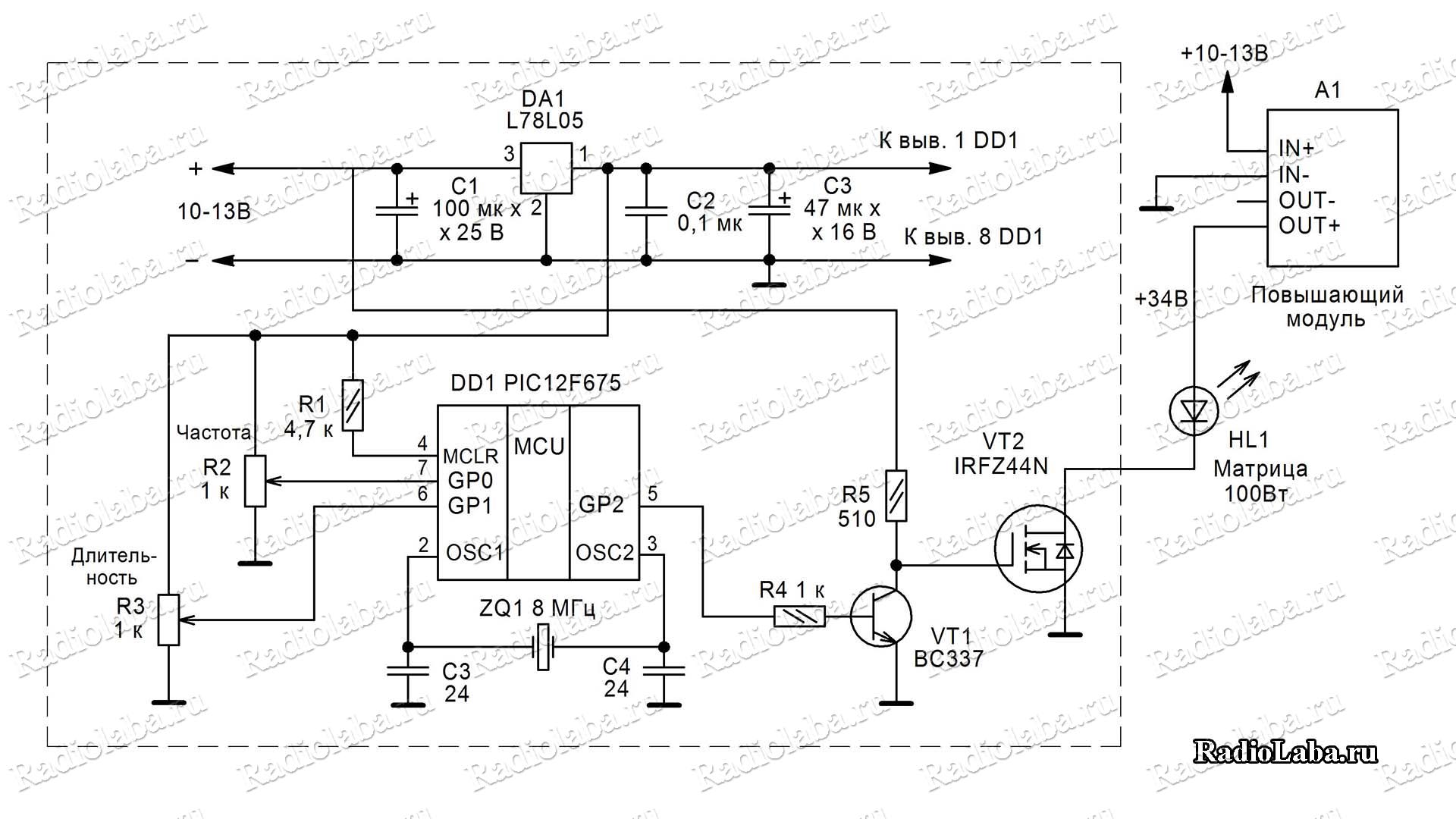

Для получения коротких вспышек света нужен генератор импульсов, я разработал его на основе микроконтроллере PIC12F675. Программа написана на ассемблере, скачать можно в конце статьи. Ниже представлена схема стробоскопа своими руками: В схеме имеется два переменных резисторам R2, R3, для регулировки частоты и длительности импульсов соответственно. Полевой транзистор VT2 коммутирует светодиодную матрицу. Частота регулируется от 28 до 100 Гц, длительность от 50 до 500 мкс, этих пределов достаточно для наблюдения стробоскопических эффектов. При увеличении длительности импульсов, общая картина эффекта смазывается, из-за того что объект значительно смещается за время вспышки. Для качественного наблюдения эффектов, нужно уменьшать длительность импульсов, но при этом будет падать освещенность.

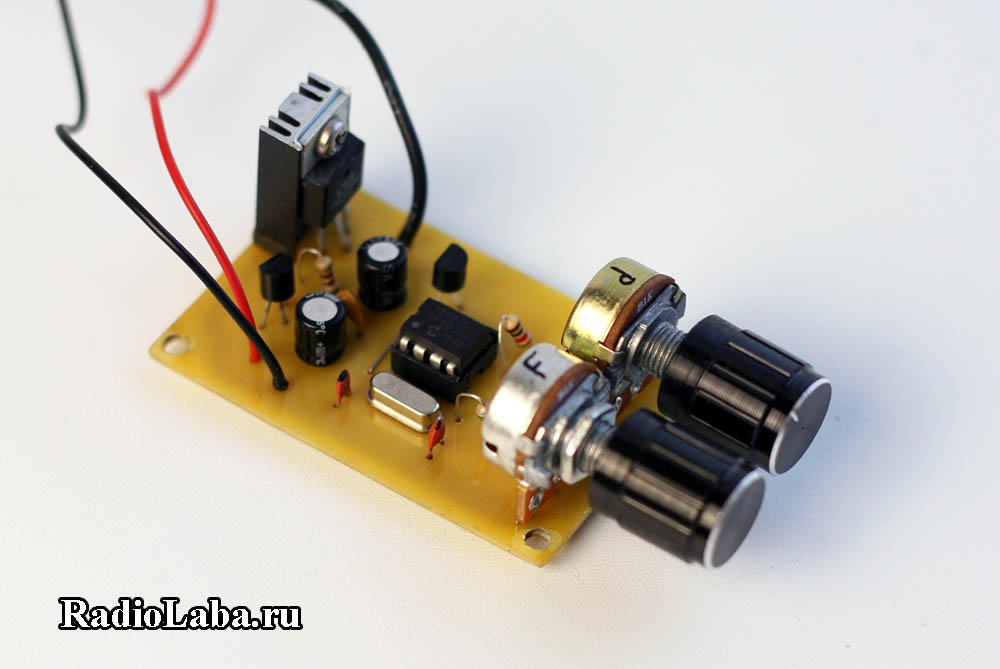

Генератор собран на односторонней печатной плате, все элементы стробоскопа закреплены на текстолитовой пластине. Светодиод прикреплен к прямоугольной алюминиевой пластине, которая выступает в качестве радиатора. Мощность, выделяемая на матрице во время работы стробоскопа невелика, так как импульсы имеют малую длительность. Для питания стробоскопа я использовал блок питания на 12В и 2А, максимальный ток потребления составил 0,4А. В качестве генератора также можно использовать готовый модуль, который можно приобрести в Китае (ссылка в конце статьи). Модуль имеет ЖК-дисплей, отображающий параметры сигнала, и кнопки, с помощью которых можно регулировать частоту импульсов и коэффициент заполнения в процентах. Для частоты 50 Гц минимальная длительность импульса составит 200 мкс (коэфф. заполнения 1%), для 100 Гц соответственно 100мкс (коэфф. заполнения 1%), что в принципе достаточно для наблюдения стробоскопических эффектов.

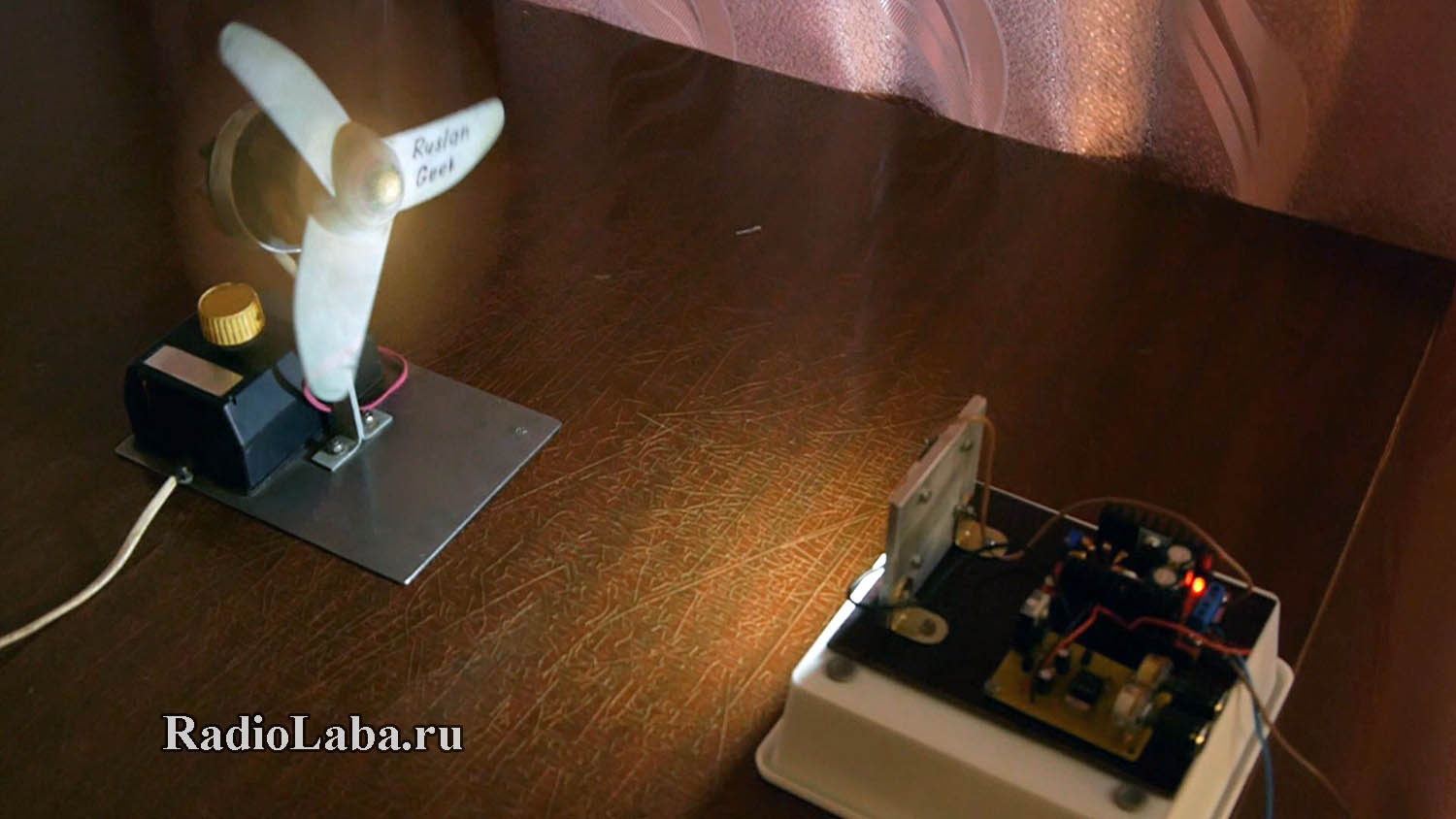

С помощью стробоскопа собранного своими руками я наблюдал эффект остановки лопастей вентилятора, о чем писал выше. Кроме этого, можно зажать в патроне дрели табличку с надписью, и также наблюдать ее остановку или медленное вращение.

Еще один интересный стробоскопический эффект – это левитация воды. Для его наблюдения я дополнительно приобрел в Китае электромагнитный насос высокого давления от кофемашины, мощностью 56 Вт (ссылка в конце статьи). Питается насос переменным напряжением 220В. Главной особенностью насоса является то, что он перекачивает воду отдельными порциями с частотой сети 50 Гц. Если направить свет стробоскопа на падающую струю воды от насоса, то можно увидеть висящие в воздухе капли воды, просто невероятное зрелище. Регулируя частоту вспышек можно добиться плавного движения капель вниз или вверх, при этом капли возвращаются обратно в насос, как будто перемещаются назад во времени. Также с помощью стробоскопа можно увидеть колебания диффузора динамической головки. Для этого я взял низкочастотный динамик 35гдн-1-8 и подал на него переменное напряжение 7В от обычного понижающего трансформатора. При этом диффузор колеблется с частотой сети 50 Гц.

Собрать стробоскоп своими руками не составляет труда, схема достаточно простая. Все стробоскопические эффекты, которые я повторил, можно посмотреть в видеоролике ниже:

Комплектующие для сборки стробоскопа:Повышающий модуль 150 ВтСветодиодная матрица 100 ВтЭлектромагнитный насос 56 ВтЭлектромагнитный насос 16 ВтМодуль генератора ШИМ

Печатная плата в формате Sprint Layout 6Прошивка и исходник

Преимущества и недостатки

К преимуществам всех стробоскопов, вне зависимости от сферы их применения, можно отнести:

создание разнообразных световых эффектов;

Вариант стробоскопического эффекта

  • возможность подключения музыкального сопровождения;
  • создание необходимой атмосферы праздника и торжества;
  • возможность регулировать яркость излучаемого светового потока.

Наибольшей популярностью на сегодняшний день пользуются именно светодиодные приборы. Это связано с достоинствами самих источников света, к которым относят:

  • экономичность в вопросе потребления электроэнергии;
  • создание качественного светового потока;
  • различные цвета свечения диодов;
  • длительный период службы;
  • они обладают высокой устойчивостью к различным видам воздействий, особенно механического плана;
  • полная безопасность и экологичность.

К недостаткам таких изделий, вне зависимости от источника света, можно отнести высокую стоимость, а также невозможность длительный период времени находиться в стробоскопическом эффекте, так как это приводит к переутомлению глаз.

СТРОБОСКОП

Не всякая вспышка имеет режим стробоскопа (позволяющего сделать серию коротких импульсов за определенный промежуток времени), но если в вашей вспышке такой режим есть, то можно с легкостью сделать очень необычные снимки. Достаточно иметь позади объекта темный, без сильного освещения фон или очень слабое общее освещение. Затем надо мысленно просчитать количество вспышек и их частоту в соответствии со своей задачей и запрограммировать вспышку на это количество. После чего поставить на камере выдержку, достаточно длинную, чтобы в нее «поместились» все вспышки, выданные стробоскопом. (Из курса физики: частота 1 герц = 1 вспышка в секунду, а, например, 10 герц = 10 вспышек в секунду и т. д.) Можно поставить камеру на штатив, если объект движется; но можно перемещать камеру во время экспозиции, если объект неподвижен. Не поленитесь разобраться с цифрами на задней стороне вспышки и сделать немного примитивных подсчетов в уме.




Делая обобщение, скажу: любая съемка со вспышками, особенно с несколькими, требует расчетов и определенного воображения. Никакие книги и пособия не научат вас, как правильно ляжет свет, как расположатся тени, и т. д. Только практика, пробы и осмысление ошибок помогут чувствовать себя уверенно в любых ситуациях

И еще одно важное дополнение: где бы вы ни использовали электронные вспышки, одну или несколько, с любыми аксессуарами, важно, чтобы ее применение было аккуратным и не бросалось в глаза на снимке. Пусть свет от блица служит не технической, а творческой стороне фотографии

Другие уроки Александра Беленького вы можете прочесть в его книге «Фотография. Школа мастерства».

Типы стробоскопов

По своей конструкции стробоскопы разделяются на:

  • оптико-механические,
  • электронно-оптические;
  • осциллографические;
  • электронные.

В оптико-механических стробоскопах (тахометрах) в качестве прерывателя света используются диски со щелями.

В оптико-электронных стробоскопах используются затворы света, работа которых основана на различных оптико-электронных эффектах.

Осциллографические стробоскопы предназначены для различных исследований электронных цепей.

Наиболее распространенными являются электронные стробоскопы. Такой стробоскоп состоит из электронной схемы, представляющей из себя собой импульсный генератор с регулируемой частотой импульсов, и источника света.

Порядок использования световых и звуковых сигналов

Ездить с мигалкой могут только машины скорой помощи, полиции, противопожарной службы, военной полиции, МЧС, ФСБ, нацгвардии, СК и ФСО. Дополнительно такие мигалки могут устанавливаться на автомобили, принадлежащие депутатам Госдумы, губернаторам, министрам и членам Совета Федерации.

На каждого водителя, работающего в спецслужбах, оформляется специальное свидетельство на спецсигналы. Документация выдается только после того, как гражданин пройдет специальные курсы подготовки, для чего придется обучаться в лицензированном учебном заведении. Данное свидетельство выдается максимально на 5 лет, после чего осуществился переподготовка.

Водители спецслужб дополнительно обучаются навыкам экстремальной езды, а также учатся пользоваться спецсигналами и радиосвязью.

К правилам применения спецсигналов относится:

  1. если водитель включает синий автомобильный маячок, то он может игнорировать светофоры и требовать от других участников движения преимущества;
  2. нарушать ПДД разрешено только при условии, что не создается аварийная ситуация;
  3. световые сигналы всегда дополняются звуковым сопровождением;
  4. другие машины на дороге при приближении авто со спецсигналом должны уменьшить скорость и поддаться в сторону;
  5. запрещено обгонять автомобили спецслужб;
  6. если маячок обладает желтым или оранжевым цветом, то у авто отсутствуют преимущества перед другими машинами на дороге, поэтому водители должны следовать требованиям ПДД;
  7. белые маячки, установленные на инкассаторских машинах, включаются при возникновении угрозы нападения.

Справка! Если обычный водитель не пропускает авто с включенными синими или красными маячками, то это приводит к начислению штрафа в размере 2,5 тыс. руб., а также гражданин лишается своего удостоверения на срок от 1 до 3 месяцев.

Преимущества и недостатки

К преимуществам всех стробоскопов, вне зависимости от сферы их применения, можно отнести:

создание разнообразных световых эффектов;

Вариант стробоскопического эффекта

  • возможность подключения музыкального сопровождения;
  • создание необходимой атмосферы праздника и торжества;
  • возможность регулировать яркость излучаемого светового потока.

Наибольшей популярностью на сегодняшний день пользуются именно светодиодные приборы. Это связано с достоинствами самих источников света, к которым относят:

  • экономичность в вопросе потребления электроэнергии;
  • создание качественного светового потока;
  • различные цвета свечения диодов;
  • длительный период службы;
  • они обладают высокой устойчивостью к различным видам воздействий, особенно механического плана;
  • полная безопасность и экологичность.

К недостаткам таких изделий, вне зависимости от источника света, можно отнести высокую стоимость, а также невозможность длительный период времени находиться в стробоскопическом эффекте, так как это приводит к переутомлению глаз.
