Односкатная крыша своими руками: пошаговая инструкция для быстрого строительства

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

• При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
• Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
• Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
• Маленький вес по сравнению с другими видами кровли.
• Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
• Строительство односкатной крыши самое экономичное и не требует много времени.
• В такой конструкции вода скатывается только на 1 сторону.
• Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

• При маленьком угле наклона площадь чердачного помещения минимальна.
• Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Преимущества и недостатки крыши односкатного типа

Подбирая вид крыши, необходимо учитывать все положительные и отрицательные характеристики каждого варианта. Ниже будут представлены особенности крыш односкатного типа.

Главные преимущества односкатной крыши: быстрый процесс ее сооружения, простота монтажа и низкий вес. Минимально допустимый угол наклона для такой крыши – 5 градусов.

Направив скат к южной стороне, можно снизить теплопотери. Невысокая парусность крыши с одним скатом обеспечивает надежность и долговечность конструкции, а также возможность ее установки в регионах с повышенной ветреностью.

Из-за плоской поверхности, односкатная крыша считается наиболее устойчивой к природным воздействиям. В случае скопления снега, он образует ровный слой, оказывающий равномерную нагрузку на всю конструкцию

Система вентиляции наклонной односкатной крыши гораздо проще двухскатной: для нее не требуются вентилируемые коньки и аэраторы. Но несмотря на простоту и универсальность для малоэтажных зданий, такая крыши имеет ограничения и недостатки.

К ним относятся:

• строго регламентированные противопожарные нормы затрудняют процесс создания чердака или мансарды;
• низкий уровень наклона не подходит для Северных регионов, где превалируют снежные осадки;
• необходимость механической очистки от снега в зимний период в случае его скопления из-за маленького угла наклона.

В зависимости от площади и конфигурации постройки, потребуется определенный вид кровли. Крыша с одним скатом может устанавливаться на жилых домах в несколько этажей, но не подходит для многоэтажных зданий.

Правила проектирования односкатной крыши

Расчет таких крыш начинается с выбора угла наклона ската и сбора нагрузок, учитываемых в комплексе друг с другом. После их определения с помощью строительных калькуляторов или программ находится площадь ската (включая свесы не менее 5 см, лучше – 35-40), шаг, сечение и длина стропильных ног, тип и частота обрешетки.

Угол наклона

Допустимый нормами минимум наклона покрываемой профлистом кровли составляет 12°, при необходимости его сокращения меняют вид покрытия или ужесточают требования к стыкам и гидроизоляционной прослойке (как рассчитать угол наклона односкатной крыши?).

При наклоне <15° под профлистом закладывается сплошная обрешетка, >15 – разряженная, с шагом от 25 см (точное значение зависит от марки профнастила и крутизны ската). Оптимальный уклон варьируется в пределах 20-25°, но окончательное значение подбирается лишь после определения ветровой и снеговой нагрузки в регионе.

Расчет нагрузок

На этом этапе последовательно:

• Рассчитываются ориентировочный вес кровельного пирога и нагрузка на 1 м².
• Опытным путем и по климатическим картам определяется направление преобладающих потоков ветра на участке и их интенсивность.

  Данные учитываются при выборе самой высокой стороны дома (в идеале она противостоит самым сильным постоянным ветрам) и наклона ската (в регионах с большими нагрузками допустимый максимум составляет 25°, оптимальный предел – 15-20°).

• По тем же климатическим картам определяется снеговая нагрузка. При уклоне односкатной крыши менее 45° она прибавляется к общей весовой нагрузке и сравнивается с допустимой. Стоит сразу отметить, что на выдержку толстых покровов снега или вес человека для их сбрасывания большинство марок профнастила не рассчитаны.

  При значительных нагрузках этого типа владельцы вынуждены увеличивать крутизну ската (что не всегда возможно при сильном ветре или ограниченном бюджете), использовать специализированные кровельные листы (НС-60 и выше) или монтировать на крыше системы снеготаяния.

• Определяются другие нагрузки (частота выпадения осадков в регионе, вес дополнительных элементов). Односкатная крыша не задерживает осадки, но при неблагоприятных условиях скат нельзя делать пологим или малоуклонным.

Вентиляция

Производители в принципе не рекомендуют использовать профнастил в невентилируемых кровлях, этот материл закладывается с обязательным, и в идеале продуваемым зазором между гидроизоляцией и листами.

Игнорирование этого требования относят к серьезным нарушениям: при плотном примыкании профлиста к обрешетке или гидроизоляционному слою и отсутствии вентиляции на внутренней поверхности листов накапливается конденсат вне зависимости от времени года.

Разновидности кровель

Самые распространённые виды односкатной кровли в гаражных боксах – это деревянные стропильные системы и железобетонные плиты перекрытия. Если устройство стропил предполагает наличие чердака, то ж/б плиты являются одновременно потолком и крышей бокса. И та и другая конструкция обладает своими преимуществами и недостатками.

Для возведения односкатной крыши для гаража применяют три вида кровель:

1. Скользящая система предполагает, что нижние концы стропил могут свободно скользить поперёк опорных балок (мауэрлата). Это делают в гаражах, сложенных из бруса или брёвен, которые подвержены существенной усадке.

   Балки укладываются под уклоном из-за разницы высот противоположных стен. Подвижная нижняя часть кровли поглощает деформации стен гаража, тем самым сохраняя себя от разрушения.

2. Висячая система стропил представляет собой конструкцию, не связанную жёстко со стенами. Крыша состоит из ряда ферм в виде прямоугольных треугольников, где гипотенуза – стропила, вертикальный катет – фронтон стены или стойки, обшитые листовым материалом. Их соединяет подстропильная балка.
3. Наклонная система применяется тогда, кода стены бокса возведены из шлакоблоков, пеноблоков, сборного железобетона или кирпича. Основанием кровли служат железобетонные плиты перекрытия, уклон которых образуется из-за разницы высот противоположных стен.

Требования к материалам

Правила выбора пиломатериалов регламентированы СНиП II-26-76, ГОСТ 8486-86 и требованиями производителей кровельных покрытий. Допустимый минимум для бруса разряженных обрешеток составляет 50×50 мм, доски — 25×150 мм. Использовать более широкие доски нет смысла из-за их склонности к короблению. Материалы для сплошных настилов подбираются с учетом шага стропил (см. таблицу):

Все используемые пиломатериалы должны быть пропитаны антисептиками и антипиренами и сухими. При влажности свыше транспортной обрешетка коробится или проседает. Факт предварительной пропитки фунгицидами древесины уточняется заранее, материалы без такой подготовки обрабатываются на стройплощадке и хорошо просушиваются.

При длине ската крыши более 6 м древесные материалы могут заменяться металлическим профилем. Такая обрешетка выдерживает любой вес кровельных покрытий (вплоть до натуральной черепицы) и при правильном монтаже не имеет отклонений по уровню (основание будет идеально ровным в течение долгого службы).

Установка своими руками пошагово

Данная инструкция носит рекомендательный характер и не является обязательной к исполнению. Для наиболее доходчивого изложения рассматривается пример строительства крыши для сарая размером в плане 3 х 6 м с углом наклона кровли 30.

Поэтапно процесс возведения состоит из следующих шагов:

1. По периметру стен укладывают полосы толи или рубероида.
2. Сверху гидроизоляции укладывают мауэрлат из бруса 150 х 150 мм общей длиной (3 + 6) х 2 = 18 м. По углам бруса делают выборки, стыки скрепляют скобами.
3. Устанавливают 5 фронтальных стоек (с шагом 1,5 м) из того же бруса высотой 3 м х sin 30 = 1,5 м.
4. С таким же шагом укладывают горизонтальный брус, стыкуя со стойками.
5. Снизу брус подшивают доской 20 х 150 мм, делая сплошной потолок.
6. Производят установку 5 стропил — одним концом опирают на верх фронтальных стоек, а противоположные концы бруса укладывают на мауэрлат. Длину стропил принимают величиной 3,5 м с учётом свеса.
7. В зависимости от выбора вида кровельного материала, делают сплошную или решётчатую обрешётку поверх стропильных ног из досок 20 х 150 мм.
8. По обрешётке укладывают гидроизоляцию.
9. В данном примере в качестве кровельного материала используют профлист.

О том, как правильно построить 1-скатную кровлю для частного дома, читайте здесь.

Обустройство кровельного покрытия

Но для них, во-первых, нужна сплошная обрешетка, а во-вторых, долговечность дешевых мягких кровель сомнительна на открытых пространствах.

Кровельный профнастил один из самых популярных недорогих и практичных материалов для устройства односкатных крыш своими руками.

Волнообразные металлические панели бывают оцинкованными или окрашенными стойкими эмалями разных цветов. Они легко поддаются обработке угловой машинкой с режущим кругом. Скат кровли можно быстро покрыть панелями, обрезанными под нужный размер.

Монтаж кровли из профлиста начинают снизу. Панели перекрываются внахлёст, поэтому протекание от атмосферных осадков через покрытие исключено.

Крепят профнастил к обрешётке односкатной крыши специальными саморезами с болтовыми головками, металлическими и резиновыми шайбами со сверлами по металлу. Крепёж осуществляют с помощью шуруповёрта или дрели с соответствующей насадкой.

Сборка стропильной системы

Как делать стропильную систему? Односкатная крыша обладает формой треугольника. Некоторые из ее сторон неизвестны, однако, их легко рассчитать по формуле прямоугольного треугольника. Гипотенуза (самая длинная сторона) в квадрате равна произведениям квадратов катетов (остальных сторон).

Количество этапов работ зависит от сложности стропильной системы и размеров постройки. Чтобы разобраться в основах ее сооружения, следует познакомиться с особенностью возведения крыши для сарая шириной 4,5 м.

Этапы постройки:

Как только фронтонные стены будут установлены, необходимо уложить гидроизоляцию на те перекрытия, на которые будет установлен мауэрлат. Для этой цели используется рубероид.

После этого на стене сооружается армированный пояс. Сначала стоит соорудить деревянную опалубку, затем поместить в нее арматурные прутья. После этого следует залить ее подготовленным бетоном. При этом следует позаботиться об отверстиях для мауэрлата. Перед закреплением опорного бруса его следует обработать антисептиком и антипиреном.

После этого подготавливают стропильные ноги. Доски необходимо распилить таким образом, чтобы сформировать свес крыши длиной 50 см. Одно стропило следует поднять наверх

Также при этом важно отметить место для врезки мауэрлата. Все остальные ноги необходимо изготовить в точности как этот образец.

Теперь необходимо провести монтаж тыльного и переднего стропил

Между ними следует натянуть леску, которая позволит выровнять остальные стропильные ноги. Лучше, если шаг между ними будет равняться 50-80 см.

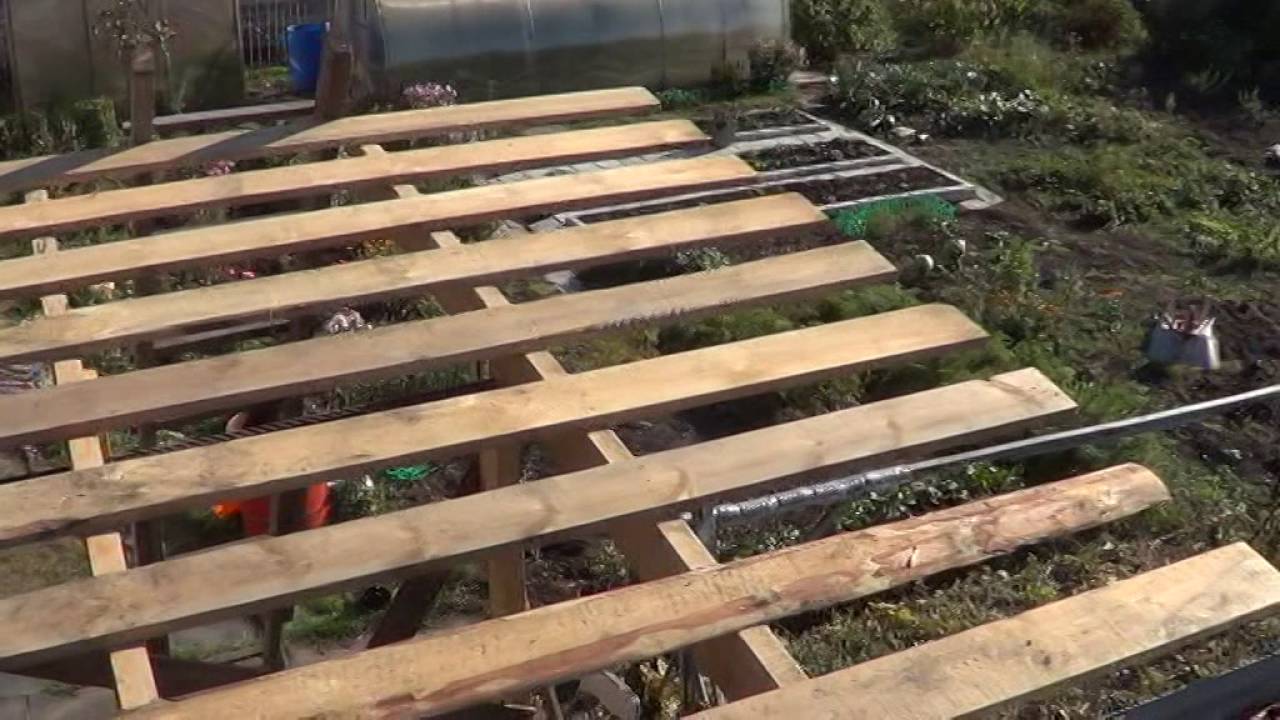

Затем следует обустройство обрешетки. Сплошной тип больше подойдет для случаев, когда выбрана мягкая кровля. Вместо досок, можно использовать листовой материал. Решетчатую обрешетку необходимо выполнять из необрезанных досок. Которые крепятся перпендикулярно стропильными ногам. Такая система обрешетки устанавливается при монтаже металлочерепицы или шифера.

Как видно, постройка простой односкатной крыши не занимает много времени, а также не требует больших расходов. Кроме того, этапы сооружения отличаются простотой. Работу можно выполнить самостоятельно. Крепеж для стропильной системы выбирается в зависимости от используемых материалов.

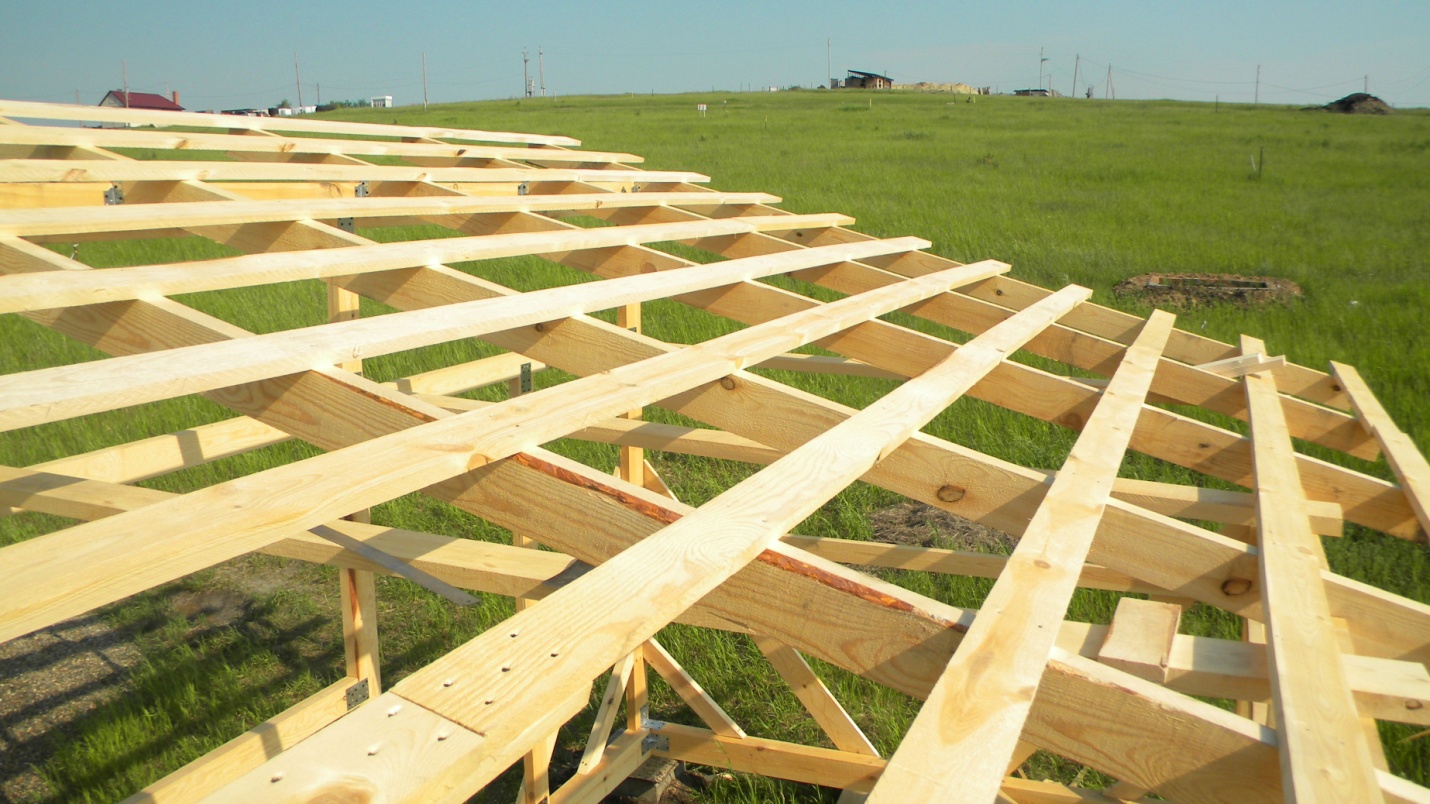

Монтаж обрешетки и укладка слоев кровельного пирога

У обрешетки две задачи. Укрепить стропильную систему и стать основой, на которую лягут кровельные материалы. Поэтому для нее используются бруски сечением 50×50 мм. Или укладывается доска с размерами 150×20 мм.

Шаг обрешетки определяет кровельное покрытие. Если используются листы, то между брусьями обрешетки можно оставлять расстояние до 1,5 метров. Шифер требует шага в один метр. Если же укладывается профнастил, то стропильные ноги полностью закрываются доской.

Если утеплять хозяйственное помещение не нужно, то на обрешетку сразу укладывается пленка для гидроизоляции. А сверху начинают монтировать кровельный материал. Когда же хотят обустроить теплую крышу, то технология значительно меняется.

Обрешетка под металлочерепицуИсточник stavimsteni.ru

Устройство односкатной крыши гаража с утеплением выглядит так. К низу стропильных ног крепиться пароизоляция. Материал укладывают внахлест и предварительно закрепляют степлером. Сверху пленки набиваются тонкие рейки. Это нижняя обрешетка, и она выполняет две задачи. Надежно фиксирует пароизоляцию и служит основанием для укладки утеплителя.

Слой теплоизоляции располагают в пространство между стропилами. Хорошо для этих целей подходит минеральная вата. Ее укладывают прямо на пароизоляцию. Сверху утеплителя натягивают пленку для гидроизоляции. И уже после этого набивают верхнюю обрешетку.

Последняя должна подходить для финишного покрытия. А точнее, кровельные материалы сами задают условия для обрешетки. И их укладка происходит по инструкции от производителя. Только строгое выполнение рекомендаций изготовителя позволит добиться качественного результата.

Видео описание

Видео продемонстрирует, что представляет собой односкатная крыша, разрез кровельного пирога и завершающая отделка всей кровли:

Прозрачная односкатная крыша

Использование прозрачных кровельных материалов решает сразу несколько задач. Застройщик получает надежную крышу над хозблоком, которая соответствует всем стандартам. А заодно решает проблему с освещением помещения в дневное время.

В качестве материала можно взять любой поликарбонат. Монолитный, профилированный или сотовый. Также подойдет стеклопластик или профилированный ПВХ. Естественно, что материал должен быть прозрачным.

Плюсы прозрачной крыши над хозяйственной постройкой существенны:

• Естественного освещения в этом случае значительно больше.
• Материал пропускает солнечное тепло, но защищает от ультрафиолета.
• Можно возводить глухие стены без окон.

Последнее обстоятельство позволяет более продуктивно использовать всю полезную площадь помещения. Ведь возле окон часто остаются мертвые зоны, а для хозпостройки это не практично. А значительная площадь освещения позволяет не пользоваться электричеством до самого позднего вечера.

Прозрачная крышаИсточник legkovmeste.ru

Монтаж кровли при использовании поликарбоната сильно упрощается. Кровельный пирог не требует ни гидроизоляции, ни набивки обрешетки. Материал крепится прямо к стропилам.

Существенных недостатков можно выделить два. Подобная конструкция не сможет долго удержать тепло в помещении. Поэтому вариант больше подходит для регионов с мягким климатом. Также поверхность требует регулярного ухода. Иначе освещенность помещения значительно упадет.

Видео описание

Видео покажет, как выглядит устройство односкатной кровли по бетонному основанию:

Коротко о главном

Односкатная крыша очень хорошо подходит для всех хозяйственных построек на участке. Ее основные достоинства в том, что она не требует много материалов. А последние можно выбирать из самых простых.

Из-за простоты конструкции значительно облегчается монтаж кровли. Чаще всего застройщики все работы выполняют самостоятельно, без привлечения специалистов. Подобные условия в большой степени позволяют сэкономить на всем строительстве.

А сбереженные средства можно пустить в другое русло. Например, покрыть крышу прозрачным поликарбонатом. И тогда, кроме надежной крыши, можно получить еще одну выгоду. Помещение будет ровно залито естественным светом, что повысит удобства в его использовании.

Особенности при постройке навеса

Над пристройкой к дому или навесом возводят односкатную крышу, примыкающую к стене или крыше основной постройки. Нижние концы крепятся обычным способом к мауэрлату. Особенность – в монтаже верхней части стропильных ног.

1. В качестве предварительного этапа определяют требуемый угол наклона.
2. Затем, учитывая угол перепада, делается монтаж деревянной конструкции из бруса.
3. Крепление каркаса стропил со стеной главной постройки обязательно должно быть подвижным, поскольку из-за разной скорости усадки могут пойти трещины
4. Между балкой и стеной прокладывают эластичную прослойку из монтажной пены или другого мягкого материала с низкой теплопроводностью.
5. Если крыша навеса примыкает к крыше основной постройки, то прилегающий скат демонтируют и ставят стропильные ноги от конька основной крыши к мауэрлату пристройки.

Чтобы герметизировать места примыканий стропильных ног к крыше или стене выполняют монтаж кровельного фартука (планка с отворотами, герметизирующая стыки и швы).

Виды

Можно выделить 2 основных типа односкатных крыш:

1. Вентилируемый вариант. Такая кровля имеет уклон ската в диапазоне 3-6°. В ней между гидроизоляцией и утеплителем формируется пространство, в котором обеспечивается циркуляция воздушного потока. Для этого в опорных стенках оборудуются специальные отверстия для поступления воздуха. Наиболее подходит эта разновидность для террас, беседок и иных построек для использования в летний период.
2. Невентилируемая крыша. Угол наклона ската в ней может составлять от 2 до 25°. Этот вариант подходит для круглогодичного использования. В конструкции предусматривается надежная гидро- и теплоизоляция. Кровля максимально герметизируется для уменьшения тепловых потерь.

1. Висячая конструкция. Такая система опирается только на две несущие опоры (стены). Максимальная ширина крыши составляет 7,5 м. При ширине до 4,5 м допускается непосредственная опора на стены без усиливающих элементов. Если пролет достигает 4,5-7,5 м, то необходимо применение подкосов, бабок и затяжек.
2. Наклонная конструкция. Ее можно устанавливать при расстоянии между стенами до 15-16 м. Для сооружения стропильной системы требуются дополнительные опоры в виде стропильных ног (вертикальных стоек), опирающихся на боковые несущие стены и несущие перегородки внутри дома. В зависимости от длины пролета выбирается нужное количество стоек.

Наиболее распространенный вариант односкатной крыши – стандартная кровля с прямой, наклонной плоскостью. Для придания оригинального внешнего вида она может иметь и нестандартное исполнение – округлую или изогнутую поверхность. При их изготовлении используются металлические каркасы вместо деревянных стропил.

Как рассчитать нагрузку разного типа?

Кровельная нагрузка делится на 2 типа:

Постоянная. Такой нагрузкой считается вес стропильной системы, кровельного материала, слоя тепло и гидроизоляции, всех элементов кровли. Сюда же относят вес дымоходной трубы, спутниковых антенн для телевизора, обшивка чердака (если таковой имеется).
Чтобы рассчитать постоянную нагрузку на крышу, нужно просуммировать вес всех выше перечисленных элементов.

Временная. К временной нагрузке относят вес снежного покрова зимой, периодическое воздействие ветра.
Здесь порядок расчетов будет в разы сложнее предыдущего вида, поскольку придется учесть данные в конкретном регионе о силе, направлении ветра, возможный объем снега

Причем во внимание следует брать не только средние данные, но и предельные шквальные погодные проявления.

Снеговая

Давление, которое снег будет оказывать на крышу, зависит от показателя наклона ската. Для Москвы и области снеговая нагрузка при угле наклона ската в 30 градусов будет около 130 кг на 1 кв. м.

В средней полосе России с небольшими периодическими снегопадами хватит уклона в 30-35 градусов. Своим ходом снег сможет сходить с односкатки уже под углом 15 градусов и выше. Верхним пределом наклона считается показатель в 60 градусов. Делать крышу круче не рекомендуется.

Для точного вычисления снеговой нагрузки используется формула:

• Sg – масса снега на 1 квадратный метр кровли, что выпадает в заданном регионе.
• µ – коэффициент на поправку, учитывается угол наклона ската. Для крыш с показателем до 25 градусов составляет 1, свыше 25 градусов коэффициент будет 0,7.

Ветровая

Для расчета ветровой нагрузки на 1 квадратный метр понадобится формула:

• Wo – сила ветра в определенном регионе согласно общепринятым нормативам.
• k – коэффициент поправки, который учитывает рельеф региона, высоту над землей.

Чтобы получить общий показатель ветровой нагрузки, полученный результат умножают на площадь кровли.

Поэтому опытные строители рекомендуют к полученному результату добавлять еще 20%.

Для местности с частыми сильными бурями делать слишком крутую или пологую крышу не стоит – ее может сорвать резкий порыв ветра. Плоскость ската необходимо направить в наветренную сторону.

Составление проекта

Так односкатная кровля имеет форму треугольника, некоторые длины сторон которого нам известны, рассчитать остальные можно, используя тригонометрические формулы, известные всем со школы. Предположим, что гипотенуза – стропильная нога, обозначим ее Lc. Тогда отрезок Lbc – катет, высота стены от балок перекрытия до конька. Значит, Lcd – ширина дома, А – угол наклона ската (избранный или вычисляемый). Теперь все зависит от того, какие стороны нам известны:

• Если заданы ширина дома и высота стена от перекрытий до конька, то подсчитаем с помощью калькулятора угол наклона: tgA=Lbc/Lcd;
• Если известны угол ската и ширина сооружения, то вычислим высоту поднятия стены: Lbc=tgA*Lcd;
• Когда определены ширина постройки и угол наклона скатов, можно рассчитать длину стропильной ноги: Lc=Lcd/cosA.

После того, как расчеты выполнены, чертится схема, на которую наносят полученные размеры. На упрощенном чертеже отражают также шаг между стропильными ногами.

Разновидности крепежа

При креплении стропил односкатной крыши применяется три вида крепежей: крепежные метизы, деревянные соединительные элементы и металлические элементы. Рассмотрим подробнее.

Крепежные метизы

Крепежные метизы предполагают вбивание или ввинчивание в дерево

• Ершенные гвозди длиной 150-200 мм. Данный метод появился давно и отличается простотой.
• Кровельные скобы п-образной формы. Метод также надежен и прост.
• Саморезы и шурупы.
• Болты. Ими крепят сквозные крепления.

Деревянные соединительные элементы

Деревянные соединительные элементы применяются для скользящих креплений. Этот способ применяется для домов из бруса.

Вся конструкция имеет возможность «дышать» под воздействием погодных условий. Применяются следующие элементы:

• Косынки – треугольные накладки, повторяющие по форме угол крепления конька и стропил.
• Ригели – деревянные доски-накладки с подрезанными на угол наклона стропил краями.
• Нагели – деревянный крепежный элемент, работающий на сдвиг.

Металлические детали

Дополнительно применяют пассивированные соединительные элементы, хорошо защищенные от коррозии. Применяют следующие типы креплений:

• Металлические уголки для дерева.
• Перфорированные металлические пластины (используют для крепления стропил в месте стыка).
• Металлический ассиметричный уголок.
