Стул из полипропиленовых труб своими руками: чертежи и размеры, пошаговые инструкции

Придание формы поливинилхлоридной трубке

Чтобы трубу ПВХ несложно было согнуть либо сплющить, ее следует нагреть газовой горелкой, затем быстро придать требуемую форму. В виде исключения при отсутствии горелки допустимо осуществить нагрев элемента будущего изделия на огне газовой плиты. Разрезку труб можно выполнять пилкой для металла либо лобзиком, скреплять детали удобно методом холодной сварки (для этой цели потребуется специальный клеящий состав).

Из элементов трубы можно своими руками сделать прекрасные садовые стулья, плавности линий которых можно позавидовать. Как уже отмечалось, достигается этот результат нагревом на газовой горелке с последующим приданием руками элементу нужной формы. Нужно только не забыть дать трубе ПВХ остыть после обработки.

Начинающему домашнему мастеру не обязательно сразу пытаться сделать из предлагаемого материала дизайнерский стул. Даже обычное изделие со строгой геометрией сторон будет выглядеть отлично. Сиденье для стула несложно скроить своими руками из обычной ткани, ситцевой либо хлопковой. Овладев этими простыми навыками, можно будет приступить к монтажу из трубок ПВХ более сложных изделий, например, складных стульев.

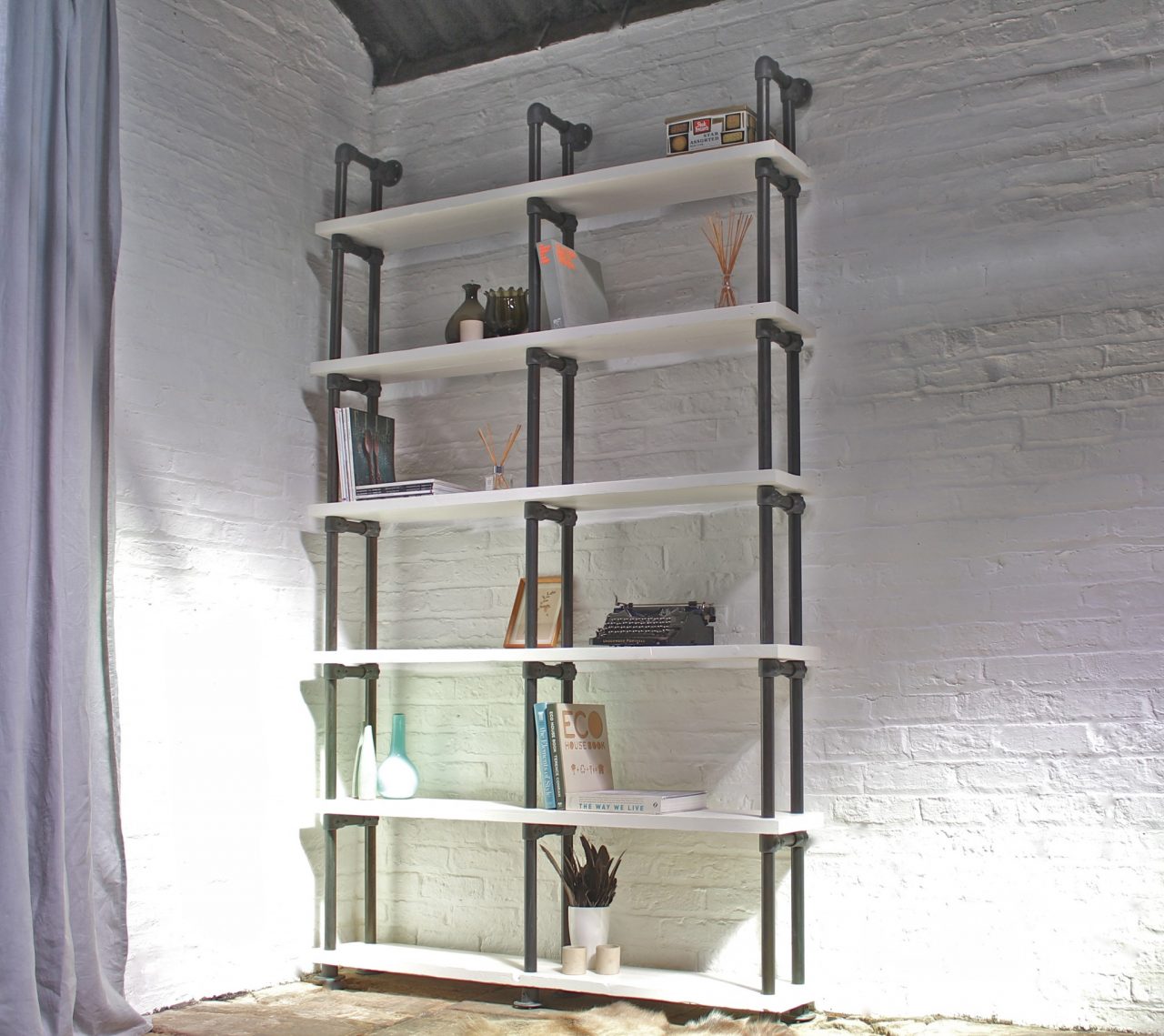

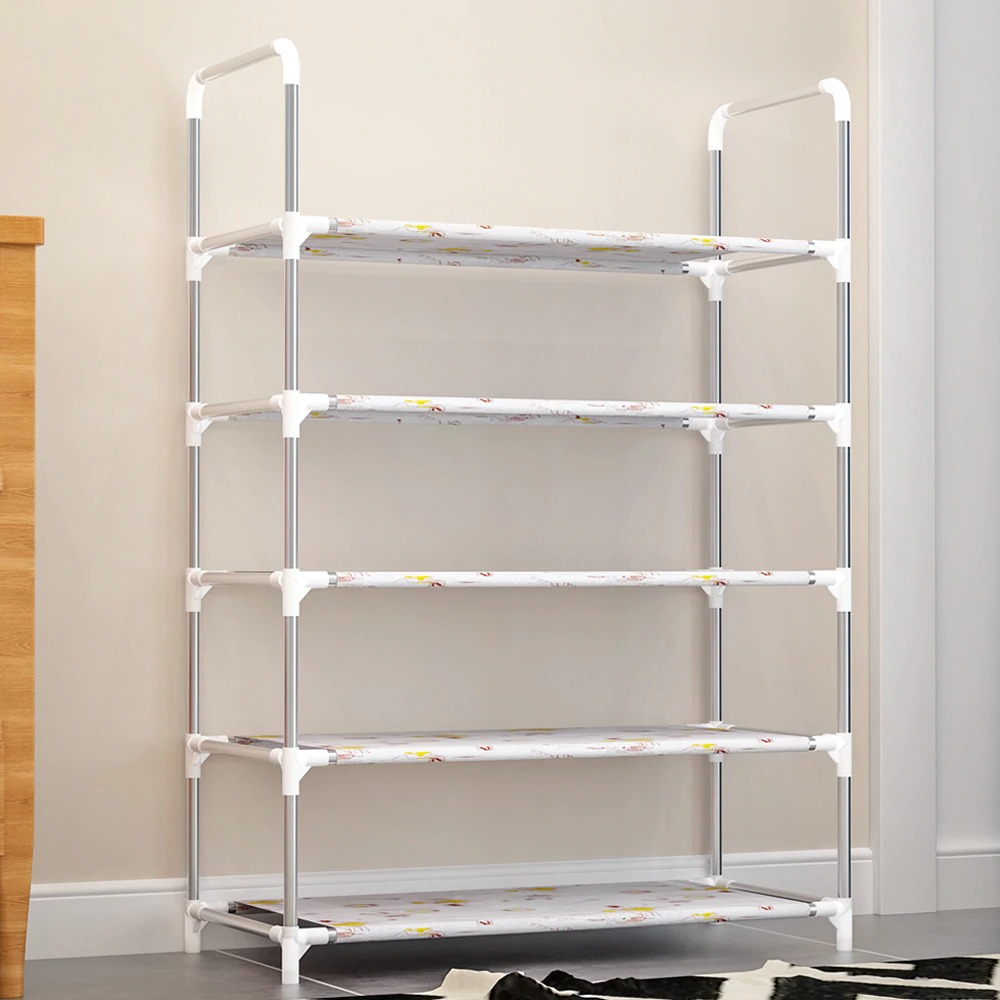

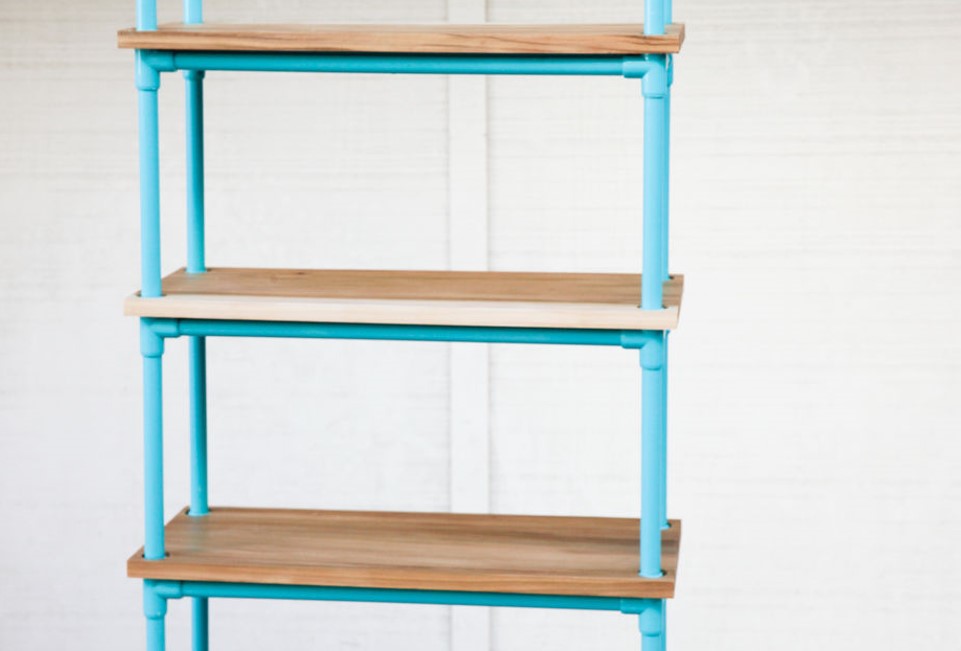

Стеллаж

Изготавливать стеллаж из дерева или металла – дорого, долго, нужно иметь практические знания. Сделать такой необходимый предмет для хранения различных предметов для домашнего использования, консервированных продуктов, инструментов – просто.

Соединив несколько отрезков труб в необходимом порядке, можно получить практичный и недорогой стеллаж.

Сравнительная таблица используемых материалов.

На первом этапе изготовления нужно составить схему с размерами. Габариты данного изделия зависят от высоты потолка места, где будет установлен стеллаж. Заготовив необходимые элементы по чертежу, следует их соединить.

Он может быть как достаточно скромных размеров, так и настоящим гигантом.

Понадобятся полки. Их можно сделать из фанеры или ДСП. Прикрепляются при помощи саморезов. Работы лучше производить на месте, где данное изделие будет находиться.

Если стеллаж будет расположен в гостиной, то трубы можно покрасить, а в качестве столешниц использовать стекло или фанеру.

Процесс изготовления и сборки

Ниже представлены схемы, чертежи, необходимые для изготовления мебели из труб. С их помощью можно сделать кресла, стулья, кровати, стеллажи, столы, огромное количество декоративных элементов. Изделия получаются интересными, долговечными и безопасными.

Кресло

Оригинальный способ применения пластиковых труб – сделать из них кресло. Существует много вариантов его изготовления. Все зависит от желания, возможностей и фантазии мастера. Пластиковые трубопроводы могут стать материалом для изготовления кресла. Сделать его можно с помощью пвх труб, ножа и клея.

Чтобы получилось необычное кресло, необходимо сделать следующее:

• сначала нарезают отрезки разной длины. Главное — самые длинные отрезки должны быть одинаковой длины. Они выступят опорами;
• длинные понадобятся для спинки, подлокотников;
• далее отрезки склеивают между собой, чтобы поверхность подлокотников и спинки была на одном уровне. К низу длина отрезков меняется.

Таким образом, получается интересное кресло, которое украсит любое помещение в доме. Чтобы оно было еще более удобным, на него кладут подушки или обшивают поролоновой тканью. В таком кресле приятно провести время, почитать книгу, посмотреть телевизор.

Детали под буквой «А» определяют ширину и глубину сиденья. Длина труб «В» определяет высоту сиденья от земли. Детали под цифрой «С» высоту подлокотников, а под цифрой «D» высоту спинки.

Кровать

Вышеописанным способом делают стол, кровать. Разные отрезки склеиваются между собой — получается основание кровати. Сверху на нее нужно положить удобный матрац, подушки, одеяло. Это вполне подходящее место для сна и отдыха.

Кроме того, из этого материала делают детские кроватки. Для этого необходимо изучить схемы и чертежи. Затем подготовить нужного размера отрезки. Соединяются они при помощи фитингов. Если скреплять детали между собой еще при помощи клея, они будут очень прочными и долговечными. Без использования клея конструкция получится разборной и ее можно в любой момент убрать. Кроватка для малыша будет необычной, надежной и прочной. Если в семье больше одного ребенка, можно сделать несколько кроватей.

Стол

Можно изготовить такую мебель из полипропиленовых труб своими руками, как стол. Каркас его будет из труб, а столешница из любого другого материала. При этом, необходимо помнить, что пвх трубы не подходят для тяжелых нагрузок. Чем легче столешница, тем лучше.

Размер столешницы в этом случае будет равен 91,5 х 203 см. Понадобятся следующие материалы, инструменты:

• дверное полотно в качестве столешницы;
• крепежи для соединения деталей;
• дрель;
• пила.

Также понадобятся отрезки размером:

• 30 см – 10 шт;
• 7,5 см – 5 шт;
• 50 см – 4 шт;
• 75 см – 4 шт.

Для сборки каркаса подготовьте:

• т образные фитинги – 4 шт;
• заглушки для труб, фитингов – 10 шт;
• 4-сторонний фитинг – 4 шт;
• перекрестный фитинг – 2 шт.

По схеме собирайте сначала боковые элементы. Затем приступайте к задней части стола

Обратите внимание на устойчивость конструкции. Все детали должны быть одинаковыми

Последним делом соберите все элементы в одну конструкцию

Осмотрите изделие на наличие неровностей, острых деталей. Все тщательно обработайте, проклейте соединения. Таким несложным способом делается стол

Последним делом соберите все элементы в одну конструкцию. Осмотрите изделие на наличие неровностей, острых деталей. Все тщательно обработайте, проклейте соединения. Таким несложным способом делается стол.

Инструмент

Материалы

Подготовка деталей нужного размера

Соединение фрагментов

Крепление столешницы

Стеллаж

Кресла, кровати, столы – далеко не весь список изделий, которые можно сделать из этого материала. Еще один полезный предмет интерьера – стеллаж. Параметры конструкции могут быть самыми разными. Все зависит от размеров помещения, где она будет установлена, и желания мастера.

Первым делом рекомендуется сделать чертеж, схему будущего изделия. Далее по ним подготовить необходимое количество определенного размера деталей. Все соединить между собой. В качестве основания полок может выступать фанера или другой материал. Единственное, о чем нельзя забывать, материалы не являются пригодными для больших нагрузок.

Такие стеллажи используются для цветов, игрушек в детской комнате. Стеллажи можно установить в гараже. Там изделия станут прекрасным местом для хранения инструментов и других вещей. Можно разместить на полках садовый инвентарь: горшки, инструменты. Изделия из пвх выглядят необычно, аккуратно, не требуют дополнительного декорирования. Пластиковые полки, стеллажи не наносят вреда здоровью окружающих, они долговечные и экологически чистые.

Простое кресло-качалка от дизайнера

Этот мастер-класс для тех, кто умеет сваривать металл. Минимализм уже давно в моде. Попробуйте сделать простое, но примечательное кресло-качалку

Обратите внимание на работы бельгийского дизайнера Мюллера Ванн Северена. Его работы отличают геометричность, простота и функциональность

Подготовьте материалы к работе

В первую очередь вам следует подготовить уже имеющиеся или специально приобрести металлические трубы, которые станут основанием кресла-качалки. Лучше всего подойдет профиль круглого или овального сечения с диаметром не менее 2 см. Кроме того, вам понадобится кусок прочного (желательно с высоким содержанием хлопка) материала 120х130 см для того, чтобы сшить сиденье-слинг. Также под рукой должны быть:

• Аппарат для сварки металла.
• Средства защиты для глаз и рук.
• Болгарка с режущими и шлифовальными насадками.
• Приспособление для гнутья металлических труб (трубогиб).
• Грунтовка по металлу.
• Краска (выбранного вами цвета) по металлу.
• Магнитный угольник для сварки.
• Рулетка, карандаш.
• Швейная машинка.

Перед тем как приступить к созданию кресла, вам потребуется подобрать или нарезать из трубы необходимые заготовки:

• 4 детали (A) длиной по 65 см;
• 2 элемента (B) по 26,8 см;
• 2 детали (C) длиной по 86,7 см;
• 2 элемента (D) каждый по 60 см;
• 2 детали (Е) по 89,6 см.

Схема с буквенными обозначениями деталей поможет представить конструкцию и способ расположения всех заготовок.

При необходимости можно изменить заданный размер кресла на свой, пропорционально увеличив/уменьшив все параметры. Будьте внимательны, создавая изделие большего размера, выбирайте профильную трубу большего диаметра, чтобы основание могло выдержать большую нагрузку.

Описание работы

1. Подготовьте концы стальных заготовок, чтобы они при соединении плотно прилегали друг к другу. С помощью болгарки и шлифовочной насадки сделайте округлые выемки на указанных местах:

• на стальных стержнях A вырежьте и отшлифуйте оба конца;
• на деталях B сделайте выемки только с одной стороны;
• на каждом стержне C отшлифуйте указанным способом один конец.

1. Как указано на фото ниже, соберите вначале боковые части кресла. Используя магнитный угольник для сварки, убедитесь, что все детали расположены под 90 градусов друг к другу. При выполнении сварки, чтобы угол не нарушился, можно также воспользоваться в качестве шаблона любым шлакобетонным блоком.
2. Когда две боковые стороны полностью готовы, присоедините к ним две фасадные и две тыльные детали А.
3. Теперь следует придать нужный изгиб деталям-полозьям кресла (Е). Если в вашем распоряжении есть трубогиб, то задача представляется несложной. В случае, когда специального оборудования нет, подыщите подходящее приспособление. Можно найти в Интернете несколько остроумных идей. Например, выходом может стать раздвоенный ствол дерева и дополнительный металлический стержень (тонкий и цельный, не труба). Установите стержень между стволами, наденьте на него деталь, медленно нажимая на свободный конец трубы, придавайте ей форму. Аккуратно выполняйте работу, изгиб обеих деталей должен получиться максимально похожим.
4. Припаяйте концы изогнутых деталей (Е) к ножкам кресла. На этом самая сложная часть работы завершена.
5. Болгаркой со шлифовальной насадкой зачистите места пая, чтобы стыки получились аккуратными, гладкими, без опасных острых краев.
6. Очистите каркас с помощью губки, смоченной в мыльном растворе.

Для дальнейшей обработки хорошо бы подвесить каркас, тогда все металлические части будут обработаны одинаково.

1. Сначала покройте чистый сухой каркас двумя или тремя слоями грунтовой основы. Каждый последующий слой должен накладываться только спустя 24 часа на полностью высохший предыдущий.
2. По желанию покрасьте металлическое основание выбранным вами цветом краски или покройте 1-2 слоями матового лака.

Поручите изготовление чехла человеку, который умеет работать на швейной машинке. Вместо новой ткани можно взять старое одеяло, тогда ткань не обязательно складывать вдвое.

1. Кусок подготовленной ткани шириной 120 см и около 130 см в длину сложите вдвое, чтобы получился прямоугольник 60х130 см. Сшейте две длинные стороны, чтобы получился рукав. Выверните его наизнанку. Края рукава заверните внутрь и также зашейте. Такая тщательная работа продлит срок службы тканевой части кресла-качалки.
2. Если вы сможете расположить изделие, как показано на фото, пришейте кресло на каркас машинкой. В противном случае – постарайтесь выполнить эту работу вручную как можно более качественно.

Вот и все, ваше кресло качалка из труб своими руками получилось совсем не хуже дизайнерского.

Руководство по монтажу отопления

Технология пайки полипропиленовых труб

Предварительно подготовьте схему разводки системы, монтажа батарей, подключения котла. В дальнейшем вы будете выполнять все необходимые работы в соответствии с этой схемой.

Непосредственно работа по монтажу труб выполняется в несколько простых шагов.

Таблица времени сварки полипропиленовых труб

Аппарат для пайки пластиковых труб

Второй шаг

Высчитайте длину отрезков полипропиленовых труб на каждом участке системы отопления. Установите подходящий вид фитинга.

Третий шаг

Определите необходимое время сварки соединений. Оно зависит от диаметра применяемых труб и уточняется в соответствующей справочной литературе. Предварительно занесите все элементы отопительной системы в помещение и дайте им нагреться до комнатной температуры.

Четвертый шаг

В соответствии с расчетными данными нанесите места резки труб при помощи маркера.

Сделайте срез при помощи специальных ножниц. Режьте перпендикулярно по отношению к поверхности.

Ножницы для резки полипропиленовых труб

Протрите срезы раствором спирта, удалите присутствующую грязь при помощи сухой тряпки.

Седьмой шаг

Возьмите насадку для паяльного аппарата, соответствующую диаметру сечения труб, обезжирьте ее, а затем установите горизонтально и дайте нагреться до 265 градусов.

Поместите трубу и фитинг в отверстия нагревателя, по таблице подберите необходимое время нагревания и выполните непосредственный нагрев соединяемых элементов. После этого аккуратно выньте изделия, вставьте трубу в фитинг и выдержите в течение требуемого времени. Соединяемые элементы лучше не трогать до их полного остывания.

По аналогичной схеме спаяйте все трубы отопительной системы, ориентируясь на имеющиеся у вас чертежи. Подключение труб к отопительному прибору и радиаторам также выполняйте по чертежам.

Чтобы в дальнейшем трубы не провисали, обеспечьте их частое крепление к поверхности с помощью клипс. Для системы из полипропилена оптимальной температурой теплоносителя является показатель в 60 градусов.

Придерживайтесь полученных рекомендаций, и ваше отопление из пропилена будет безукоризненно служить долгие годы.

Что можно сделать из пластиковых труб. Лучшие идеи для загородных домов

Счастливым обладателям частных домов за городом также можно использовать ПВХ трубы с пользой. Тем, кто приезжает отдохнуть и расслабиться на природе, можно изготовить из таких материалов шикарные беседки и навесы. А для любителей кинематографа можно реализовать самодельный кинотеатр из полотна, натянутого на каркас из поливинилхлоридных труб. Что может быть лучше приятной компании и открытого неба, под которым можно организовать домашний вечер с друзьями у большого экрана. Кстати, в качестве полотна можно использовать остатки других стройматериалов. Например, оставшиеся после ремонта куски натяжного потолка.

Ту же мебель для сада можно сделать своими руками из отрезков труб. Столы, стулья-раскладушки, удобные садовые кресла и даже шезлонги – эти изделия вполне можно сделать самому, подсмотрев чертежи в интернете или разработав свой собственный проект.

Для примера можно использовать изображения и схемы садовой мебели:

Невероятно красивые, надежные и удобные из поливинилхлоридных трубок получаются скамейки и качели. А самое главное то, что производство таких конструкций не потребует значительных денежных вложений. Да прослужат они очень долго, радуя не только владельцев, но и их гостей.

Для тех, кто приезжает на дачу не только отдохнуть, но и поработать, тоже есть несколько идей по обустройству своего приусадебного участка. Что можно сделать из обрезков пластиков труб, которые остались, допустим, после замены трубопровода ? Да много чего! Это могут быть не только необходимые подручные установки и приспособления, так и декоративные сооружения для украшения прилегающей к дому территории.

Например, если Вам мешает шланг, а подходящего места для его хранения нет, сделайте своими руками подставку из трубных обрезков. Желающим быстро сконструировать заборчик для клумбы или оградиться от соседей, можно применить тот же материал. Как можно увидеть по фото, пластик отлично впишется в любой обстановке и поможет сохранить Вашу растительность от посягательств животных.

Любителям домашней живности можно применять пластиковые полые конструкции для создания загонов и клеток различных конфигураций и размеров. Получаются дешевые мобильные конструкции, которые при этом выглядят очень эстетично. Стоит заметить, что тут же могут пригодиться материалы и с большим отверстием. Самодельные кормушки-поделки из канализационных труб позволяют фермерам, которые держат птиц (перепела, куры, пр.), не беспокоиться о еде для своих подопечных. Засыпанный сверху в желоб корм будет сам поступать к зоне кормления.

Еще одни актуальные для летнего сезона изделия из полипропиленовых труб своими руками – душ-арка и рамка для полива. Это настолько банальные конструкции, что для их создания даже не понадобится схема.Все, что Вам необходимо – это несколько обрезков от коллекторов ПВХ, фитинги для их соединения и, конечно же, дрель для проделывания отверстий под воду. Далее нужно подсоединить шланг к одному из концов труб, а на остальные (кроме дырочек для воды) надеть заглушки. И, вуаля – у Вас получился переносной душ и рамка для полива грядок, газона или клумбы.

Любителям садоводам-огородникам не обойтись на даче без теплицы. К слову, ее тоже можно сделать, имея под рукой лишь обрезки стройматериалов: трубы с диаметром 25 мм (или 32мм), прутья, доски, пленка и крепежные элементы. Детальный мастер-класс, как из такого набора материалов сделать своими руками теплицу, приведен в

Не обойтись на дачном участке без стремянки. Да и в квартире такая конструкция была бы отнюдь не лишней. Как сделать такую чудо-лестницу, можно увидеть в следующем видео-обзоре:

Можно использовать такой стройматериал также при возведении временного навеса для машины. Такая конструкция будет очень легкой, ее можно будет весьма просто собрать и разобрать в случае необходимости. Более того, учитывая долговечность сырья, пластиковый навес с каркасом из труб можно выполнить на постоянной основе при наличии других стройматериалов.

Фидерное кресло своими руками. Часть 2

Даже когда кресло готово, оно удобно и в нём рыбак достаточно насиделся дома, на рыбалку его брать рано. Для большего удобства нужен специфический обвес для зимнего лова.

Это дополнительные приспособления к сиденью в виде кармашков для прикормок и насадок, подставок под удилище, откидного столика для термоса с чаем и манипуляций с кормушкой и крючками. Только когда всё будет в комплекте, кресло начнёт «отрабатывать» затраты на своё сооружение.

Обвес своими руками

Цены на элементы обвеса фидерного кресла в продаже «кусаются». Купить весь обвес в комплекте станется ничуть не дешевле, чем само кресло.

К видам обвеса следует отнести:

• подставки под удилища;
• откидной столик с ящичками для наживок и прикормок;
• специальное навесное ведро для прикормочной смеси;
• кармашек для термоса.

Все эти элементы не настолько сложны, чтобы человек, сделавший своими руками кресло, стал покупать их в магазине. С таким снаряжением процесс рыбалки упрощается.

Стань слесарем

Увидев стоимость фирменных элементов обвеса, рыбак лишь укрепится в желании продолжить свою слесарную деятельность. Чтобы самостоятельного изготовить рыболовный обвес сиденья, понадобятся следующие материалы:

• трубка из алюминия Ф25 мм длиной 300 см;
• фитинговые элементы, с помощью которых будут крепиться к каркасу кресла пластиковые трубы — 6 шт.;
• перо для сверления пластика и древесины Ф 26 мм;
• элементы креплений для трубных заготовок;
• могут быть полезны забивные гайки мебельной фурнитуры;
• болты с резьбой М8;
• лёгкий, но прочный ящичек из пластика;
• клипсы из пластика для фиксации трубных заготовок.

Перечисленные в списке материалы не стоят больших денег, тем более что во многих домах, где часто производится ремонт мебели или сантехники, они могут оказаться в достатке. Отсюда же потом и формируются запчасти кресла на случай поломки.

Изготовление обвеса производим в таком порядке:

1. Внутренний диаметр тройников рассверливаем до диагонального размера профтруб ножек кресла.
2. В теле каждого тройника с помощью паяльника фиксируем гайку, в которую будет закручивать крепящий болт М8.
3. В ножках сверлим отверстия. в которые свободно будут входить болты крепления.
4. Устанавливаем тройники и крепим их на трубах болтами.
5. К каждому виду элементов обвеса для кресла делаем свой каркас, который позволит установить его сбоку к ножкам.
6. Ящик для прикормки крепим к ножкам клипсами, надёжно обжимающими профтрубу.

Крепление элементов обвеса к фидерному креслу

Чтобы изготовить крепление для удочек, достаточно сделать боковой отвод от любой ножки кресла. Также делается и подвес для ведёрка с кормом — в ведре сверлим отверстия для клипс и надёжно фиксируем его.

Дополнительные приспособления

Помимо роскошного кресла с необходимым обвесом рыбаку на льду понадобятся различные дополнительные приспособления. Можно перечислить основные из них:

• бур для сверления лунок;
• сито для отчёрпывания из лунок ледяного крошева;
• захват для крупной рыбы.

В различных условиях каждой конкретной рыбалки набор дополнительных приспособлений свой, и только рыбак знает, что понадобится ему в этот день на данном водоёме. Все приспособления удобно транспортировать в специальном ящике, который удобно переносить вместе с креслом и снастями.

Процесс сборки

Приступим к сборке кресла из ПВХ труб. Разделим процесс на несколько этапов

Для начала подберем необходимые трубы – особое внимание уделяем параметрам материала

Если элементы больше, чем необходимо, срезаем лишнее.

Конструкцию собираем с помощью фитингов и паяльной машины.

Для большего комфорта можно сделать мягкое кресло. Для этого берем отрез фанеры, кладем на него отрез из поролона. Полученную конструкцию застилаем тканью. Заметьте, что мягкая сидушка должна иметь большие параметры, чем фанерная часть. Это необходимо для того, чтобы края можно было скрепить степлером. На каркасе сидушка крепится саморезами.

Дополнительные приспособления

Самая простая модель стула для рыбалки — табурет. Подлокотники некоторые рыбаки считают лишними, так как они могут ограничивать движение. Магазинные изделия часто имеют обвесы — дополнительные приспособления, которые облегчают рыбную ловлю. Удобно, когда все необходимое находится под рукой и не приходится наклоняться к земле, чтобы достать наживку или снасти. Такие приспособления также можно соорудить своими руками, дополнив ими рыболовный стул.

Материалы, требуемые для изготовления обвеса:

• труба из алюминия диаметром 25 мм;
• фитинги — тройники и уголки по 4 штуки;
• крепеж для труб;
• гайки и болты;
• ящик из пластика или столешница;
• пластмассовые клипсы для закрепления трубы.

Необходимый инструмент:

• электродрель;
• паяльник;
• ножовка по металлу;
• сверла.

Технология изготовления:

1. Отверстия в фитингах рассверливаются до 26 мм, чтобы была возможность прикрепить их к ножкам кресла.
2. Гайка фиксируется в пластмассовом тройнике, чтобы болт держал трубу из алюминия в фитинге. В тройнике просверливается отверстие в диаметре 8 мм, в котором и устанавливается болт.
3. Чтобы получить зажим для фиксации трубы внутри, гайка греется паяльником и вдавливается внутрь тройника.
4. Чтобы скрепить детали обвеса, которые требуются на рыбалке изредка, в уголке можно просверлить дополнительные отверстия, где размещаются болт с гайкой. Рекомендуется под гайку подкладывать шайбу, чтобы не происходила деформация металлических трубок.
5. Крепление для подвешивания ящичка или насадочного столика изготавливается в виде размещенной сбоку стула трубы, проведенной параллельно. От центральной опоры посередине дополнительная труба отводится в сторону в форме буквы «Т» с ножкой в землю. Стол прикрепляется клипсами, привинченными к низу.

Чтобы прикрепить удочку, не требуется дополнительных опорных приспособлений. Достаточно приделать к ножке фидерного стула отвод. Таким же образом можно сделать складной стульчик с креплениями под другие полезные приспособления, зафиксированные фитингами к ножкам кресла.
