Суперконденсаторы вместо аккумуляторов

Электролитический конденсатор

Следующий распространенный тип конденсаторов это —  полярные электролитические конденсаторы, его изображение на электрической схеме выглядит так —

Электролитический конденсатор так же можно назвать постоянным конденсатором, потому, что их емкость не меняется.

Но электролитические конденсаторы имеют очень важно отличие, знак (+)  возле одного из электродов конденсатора говорит о том, что это полярный конденсатор и при подключении его в цепь нужно соблюдать полярность. Плюсовой электрод необходимо подключить к плюсу источника питания, а минусовой (который без плюсика) соответственно к отрицательному – (на корпусе современных конденсаторов наносят обозначение минусового электрода, а вот плюсовой не обозначают никак). Не соблюдение этого правила может привести к выходу конденсатора из строя и даже взрыву, сопровождающемуся разлетом бумаги фольги и нехорошим запахом (от конденсатора конечно…)

Электролитические конденсаторы могут иметь очень большую емкость и соответственно накапливать, довольно большой потенциал

Не соблюдение этого правила может привести к выходу конденсатора из строя и даже взрыву, сопровождающемуся разлетом бумаги фольги и нехорошим запахом (от конденсатора конечно…). Электролитические конденсаторы могут иметь очень большую емкость и соответственно накапливать, довольно большой потенциал

Поэтому электролитические конденсаторы даже после отключения питания таят в себе опасность, и при неосторожном обращении ты можешь получить сильный удар электрического тока. Поэтому после снятия напряжения для безопасной работы с электрическим устройством (ремонте электроники, настройке, и т.д.) электролитический конденсатор необходимо разрядить, замкнув накоротко его электроды, (делать это нужно специальным разрядником) особенно это касается конденсаторов большой емкости которые установлены на блоках питания, где есть высокое напряжение. Конденсаторы переменной емкости

Конденсаторы переменной емкости.

Как ты понял из названия переменные конденсаторы могут изменять свою емкость — например при настройке радиоприемников. Еще совсем недавно для настройки радиоприемников на нужную станцию использовались только конденсаторы переменной емкости, вращая ручку настройки приемника тем самым изменяли емкость конденсатора. Переменные конденсаторы используются и посей день в простых недорогих моделях приемников и передатчиков. Конструкция переменного конденсатора очень простая. Конструктивно он состоит из статорных и роторных пластин, роторные пластины подвижные и входят в статорные е касаясь последних. Диэлектриком в таком конденсаторе является воздух. При входе статорных пластин в роторные емкость конденсатора увеличивается, при выходе роторных пластин емкость уменьшается. Обозначение переменного конденсатора выгляди так –

Преимущества и недостатки

Основные преимущества ультраконденсаторов:

1. В сравнении с аккумуляторами большее число циклов заряда/разряда.
2. Короткое время для заряда/разряда. Приборы устанавливаются там, где нет возможности использовать аккумулятор по причине длительного времени заряда.
3. Небольшая масса и габариты.
4. Для заряда не нужно применять специальное устройство, что упрощает эксплуатацию и обслуживание.
5. Период эксплуатации выше, чем батарей и конденсаторов.
6. Допустимый температурный режим при эксплуатации – от -40 до +70 градусов.

Основные недостатки ионистора:

1. Небольшая величина напряжения. Для увеличения номинального напряжения подсоединяют несколько приборов по последовательной схеме. Принцип соединения ультраконденсаторов идентичен с подключением гальванических элементов для повышения напряжения.
2. Высокая стоимость устройства. Данный недостаток скоро будет неактуальным, потому что техническое развитие не стоит на месте, разрабатываются новые материалы и технологии, что повлияет и на стоимость приборов.
3. Не накапливают энергии столько, сколько аккумуляторы, по причине небольшой энергетической плотности, что сказывается на ограниченности в применении.
4. Соблюдать полярность при подключении обязательно.
5. Не допускать короткого замыкания, которое выведет устройство из строя.
6. Применяются суперконденсаторы в цепи постоянного и пульсирующего тока, но при высокочастотном переменном токе устройство перегревается, что приводит к неисправности.

Ионисторы являются автономными источниками электропитания. Для микроэлектроники разрабатывают компактные устройства. В перспективе расширение сферы применения – автомобилестроение, мобильная техники, сфера связи.

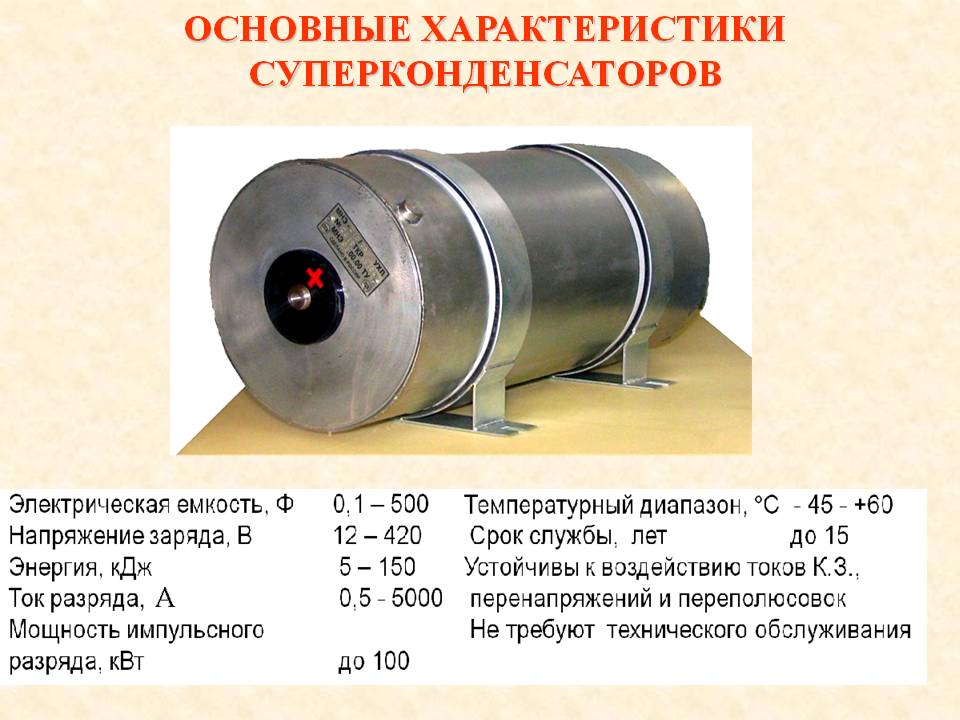

Отличия суперконденсаторов от аккумуляторов

Суперконденсаторы часто применяются вместо батарей. Стандартные конденсаторы способны хранить небольшое количество электроэнергии. Суперконденсаторы могут накапливать заряды в тысячи, миллионы и миллиарды раз больше. Подобные приборы работают быстрее батарей. Это обусловлено тем, что суперконденсатор создает статистические заряды на твердых телах, а батареи зависят от медленно протекающих химических реакций.

Батареи характеризуются более высокой плотностью энергии, а ионисторы более высокой плотностью мощности. Суперконденсаторы способны функционировать при низких показателях напряжения, а для получения большего напряжения, их нужно последовательно соединить. Такой вариант необходим для более мощного оборудования.

Технология ионисторов может найти применение в энергетике и приборостроении. Одно из применений – использование в ветряных турбинах. Подобные приборы помогают сгладить прерывистое питание от ветра.

В портативных электронных приборах используются источники питания разнообразных типов

В таких устройствах, как планшеты, смартфоны и ноутбуки важное значение имеет удельная энергоемкость. Чем больше данный показатель, тем выше будет емкость устройства при тех же физических параметрах

Установка прибора с более значительной удельной энергоемкостью позволит увеличить время работы мобильного оборудования, не увеличивая его параметры. Поэтому в смартфонах часто используются полимерные аккумуляторные батареи, которые являются лидерами в малогабаритных перезаряжаемых источниках питания.

Аккумуляторные батареи обладают ограниченным ресурсом. При интенсивном применении ресурс прибора является критичным фактором, который сокращает жизненный цикл оборудования. Поэтому к более перспективным устройствам относятся ионисторы. Они представляют собой идеальный накопитель электроэнергии.

Ионистор похож на электролитический конденсатор, но при тех же размерах имеет большую емкость.  Подобные устройства могут накапливать большое количество энергии за короткий промежуток времени, что позволит сократить время подзарядки до минимального значения. Суперконденсаторы могут выдержать без видимой деградации несколько десятков тысяч циклов.

Благодаря незначительной токсичности материалов для изготовления ионисторов, их легче утилизировать, чем аналогичные варианты. Но из-за большого тока саморазряда данные приборы не годятся для очень продолжительного хранения электроэнергии. Ионисторы отлично подходят для беспроводных периферийных устройств. Здесь проявляют себя такие свойства, как эффективность и высокая скорость заряда.

Беспроводное устройство с ионистором требует ежедневной подзарядки. Но на данную процедуру потратится несколько минут.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно

Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены

Достоинства и недостатки

Среди достоинств прибора следует выделить следующие:

Время заряда. EDLC имеют время зарядки и разрядки, сравнимое со временем обычных конденсаторов. Из-за низкого внутреннего сопротивления можно добиться высоких токов заряда и разряда. Чтобы достичь полностью заряженного состояния батареи обычно уходит до нескольких часов. Например, как у батареи сотового телефона, в то время как EDLC могут зарядиться менее чем за две минуты.

Удельная мощность. Конкретная мощность батареи или EDLC является мерой, используемой для сравнения различных технологий по выходной мощности, делённой на общую массу устройства. EDLC имеют удельную мощность в 5−10 раз большую, чем у батарей. Например, в то время как литий — ионные батареи имеют удельную мощность 1−3 кВт / кг, удельная мощность типичного EDLC составляет около 10 кВт / кг

Это свойство особенно важно в приложениях, требующих быстрого сброса энергии из устройств хранения.
Жизнеспособность и безопасность цикла. Батареи EDLC более безопасны, чем обычные батареи при неправильном обращении

В то время как батареи могут взрываться из-за чрезмерного нагрева при коротком замыкании, EDLC не нагреваются так сильно по причине низкого внутреннего сопротивления.
EDLC могут заряжаться и разряжаться миллионы раз и отличаются практически неограниченным сроком службы, в то время как батареи имеют цикл жизни в 500 раз и ниже. Это делает EDLC очень полезными в приложениях, где требуются частые хранения и выделения энергии.
Продолжительность жизни EDLC составляет от 10 до 20 лет, при этом ёмкость за 10 лет снижается с 100% до 80%.
Благодаря их низкому эквивалентному сопротивлению EDLC обеспечивают высокую плотность мощности и высокие токи нагрузки для достижения практически мгновенного заряда в секундах. Температурные характеристики также сильны, обеспечивая энергию при температурах до -40 C ° .

EDLC имеют некоторые недостатки:

1. Одним из недостатков является относительно низкая удельная энергия. Конкретная энергия EDLC является мерой общего количества энергии, хранящейся в устройстве, делённой на её вес. В то время как литий — ионные батареи, обычно используемые в сотовых телефонах, имеют удельную энергию 100−200 Втч/кг, EDLC могут хранить только 5 Вт/кг. Это означает, что EDLC, обладающий такой же ёмкостью, как обычная батарея, будет весить в 40 раз больше.
2. Линейное напряжение разряда. Например, батарея с номинальным напряжением 2,7 В, когда при 50%-м заряде все равно будет выводиться напряжение, близкое к 2,7 В. EDLC, рассчитанный на 2,7 В при 50%-м заряде, выдаёт ровно половину своего максимального заряда — 1,35 В. Это означает, что выходное напряжение упадёт ниже минимального рабочего напряжения устройства, работающего на EDLC, и оно должно будет отключиться, прежде чем использовать весь заряд в конденсаторе. Решением этой проблемы заключается в использовании DC-преобразователей. Однако этот подход создаёт новые трудности, такие как эффективность и шум.
3. Они не могут использоваться в качестве постоянного источника питания. Одна ячейка имеет обычно напряжение 2,7 В и если требуется более высокое напряжение, ячейки должны быть соединены последовательно.
4. Стоимость обычных EDLC в 20 раз выше, чем у Li-ion аккумуляторов. Однако она может быть уменьшена за счёт новых технологий и массового производства ионисторов.

Техническое исполнение конденсаторов

Классифицировать конденсаторы можно по нескольким группам. Так, в зависимости от возможности регулировать емкость их разделяют на постоянные, переменные и подстроечные. По своей форме они могут быть цилиндрическими, сферическими и плоскими. Можно делить их по назначению. Но самой распространенной классификацией является таковая по типу диэлектрика.

Бумажные конденсаторы

В качестве диэлектрика используется бумага, очень часто — промасленная. Как правило, такие конденсаторы отличает большой размер, но были варианты и в небольшом исполнении, без промасливания. Используются в качестве стабилизирующих и накопительных устройств, а из бытовой электроники постепенно вытесняются более современными пленочными моделями.

При отсутствии промасливания имеют существенный недостаток — реагируют на влажность воздуха даже при герметичной упаковке. Промокшая бумага увеличивает энергопотери.

Диэлектрик в виде органических пленок

Пленки могут быть выполнены из органических полимеров, таких как:

• полиэтилентерифталат;
• полиамид;
• поликарбонат;
• полисульфон;
• полипропилен;
• полистирол;
• фторопласт (политетрафторэтилен).

По сравнению с предыдущими, такие конденсаторы имеют более компактные размеры, не увеличивают диэлектрические потери при увеличении влажности, но многие из них подвергаются риску выхода из строя при перегреве, а те, что этого недостатка лишены, отличаются более высокой стоимостью.

Твердый неорганический диэлектрик

Это может быть слюда, стекло и керамика.

Преимуществом этих конденсаторов считается их стабильность и линейность зависимости емкости от температуры, приложенного напряжения, а у некоторых — даже от радиации. Но иногда сама такая зависимость становится проблемой, и чем она менее выражена, тем дороже изделие.

Оксидный диэлектрик

С ним выпускаются алюминиевые, твердотельные и танталовые конденсаторы. Они имеют полярность, поэтому выходят из строя при неправильном подключении и превышении номинала напряжения. Но при этом они обладают хорошей емкостью, компактны и стабильны в работе. При правильной эксплуатации могут работать около 50 тыс. часов.

Вакуум

Такие устройства представляют собой стеклянную или керамическую колбу с двумя электродами, откуда выкачан воздух. В них практически отсутствуют потери, но малая емкость и хрупкость ограничивают сферу их применения радиостанциями, где величина емкости не так важна, а вот устойчивость к нагреву имеет принципиальное значение.

Двойной электрический слой

Если посмотреть, для чего нужен конденсатор, то можно понять, что этот тип — не совсем он. Скорее, это дополнительный или резервный источник питания, в качестве чего они и используются. Одни категория таких устройств — ионисторы — содержат в себе активированный уголь и слой электролита, другие работают на ионах лития. Емкость этих приборов может составлять до сотен фарад. К их недостаткам можно отнести высокую стоимость и активное сопротивление с токами утечки.

Достоинства и недостатки конденсаторных изделий

Электрическое поле – это?

К числу достоинств изделий рассматриваемого класса следует отнести:

• Низкую удельную стоимость (из расчета на единицу ёмкости);
• Высокие показатели ёмкостной плотности и КПД циклов заряда-разряда (до 95% и выше);
• Надёжность, долговечность и экологическая чистота;
• Прекрасные показатели удельной мощности;
• Достаточно широкий диапазон температур, при которых возможна их эксплуатация;
• Наибольшая из всех возможных для изделий данной категории скорость заряда и разряда;
• Допустимость полной потери ёмкости (практически до нуля).

Ещё одно немаловажное преимущество СК – их сравнительно малые размеры и вес (по отношению к другим типам электролитических изделий). Размеры СК

Размеры СК

Среди присущих им «минусов» хотелось бы отметить следующие недостатки:

• Относительно малая плотность накапливаемых энергий;
• Низкий показатель вольтажа, приходящегося на единицу ёмкости элемента;
• Высокий уровень неконтролируемого саморазряда.

Добавим к этому не до конца проработанную технологию производства изделий.

Конденсаторы для печей индукционного нагрева

Основная функция силовых конденсаторов в печах индукционного нагрева — подстройка рабочих контуров. Сейчас помимо печей, работающих на токах промышленной частоты (как правило, это печи высокой мощности или печи старой конструкции), более популярными в применении (и более экономичными) становятся индукционные печи с полупроводниковыми преобразователями частоты (тиристорными или транзисторными). Реализуются два варианта исполнения стационарных мощных полупроводниковых преобразователей:

• Инвертор тока с параллельной батареей конденсаторов;
• Инвертор напряжения с последовательной батареей конденсаторов.

Конденсаторы Vishay для печей индукционного нагрева (рис. 1) отвечают требованиям стандартов EN 60110/1 (2) и IEC 60110/1.

Рис. 1. Конденсаторы для печей индукционного нагрева

Конденсаторы для сетей промышленной частоты (50/60 Гц) напряжений 230…3000 В мощностью до 800 кВар; для средней частоты — 150…100000 Гц, мощностью до 10000 кВар. Основные серии:

• Phao- 850…3000В (50/60Гц), однофазные с естественным охлаждением, -25…40°С;
• Phao…/mF- среднечастотные конденсаторы (~4000Гц) с естественным охлаждением, -10…65°С;
• Phawo…k- 230…2500В, частоты от 150 до 5000Гц, водяное охлаждение (температура воды на выходе максимум 40°С), температурный диапазон 1…50°С (возможно подключение датчиков давления или температуры);
• Phawo…kS- 230…3000В, частоты от 150 до 10000Гц, с промежуточными выводами (до8), водяное охлаждение (температура воды на выходе максимум 40°С), температурный диапазон 1…50°С (возможно подключение датчиков давления или температуры);
• Phawo- 500…1000В, частоты от 10 до 100кГц, с промежуточными выводами (6), водяное охлаждение (температура воды на выходе максимум 40°С), температурный диапазон 1…50°С;
• Phawoz- 230…2500В, частоты от 1000 до 10000Гц, с двойными выходами для повышения нагрузки, водяное охлаждение (температура воды на выходе максимум 40°С), температурный диапазон 1…50°С (возможно подключение датчика давления);
• Phmkp- 230…525В (50/60Гц), однофазные с естественным охлаждением, -25…40°С;
• Phmkp…-DR/Phmkpg…-DR- 200…1000В (50/60Гц), однофазные с естественным охлаждением, -25…40°С, самовосстанавливающиеся с аварийным отключением в случае избыточного давления или возникновения утечки.

Основные преимущества:

• Компактное исполнение;
• Адаптация под приложения заказчика;
• Возможность работы в экстремальных условиях;
• Легкость интеграции;
• Низкая индуктивность.

https://youtube.com/watch?v=mbHATQ2nfzo

Положительные и отрицательные стороны

К числу безусловных преимуществ этих устройств относятся следующие качества:

• разрядка и заряд устройства не занимает много времени, что позволяет их использовать в тех случаях, когда аккумуляторы установить не представляется возможным из-за долгой подзарядки;
• по сравнению с аккумуляторными батареями у ионисторов значительно больше циклов полного заряда-разряда устройства;
• чтобы произвести подзарядку, не понадобится специальное зарядное оборудование, следовательно, упрощается обслуживание;
• радиодетали этого типа гораздо легче аккумуляторов и меньше их по габаритам;
• широкий диапазон рабочей температуры – от -40 до 70С°;
• срок эксплуатации во много раз больше, чем его имеют силовые конденсаторы и аккумуляторные батареи.

Как бы ни были хороши эти радиодетали, но у них есть и недостатки, которые несколько усложняют эксплуатацию, а именно:

• относительно высокая цена на ионисторы приводит к тому, что использование их в технике ведет к ее удорожанию. Как утверждают специалисты, в ближайшем будущем эта проблема будет решена, благодаря развитию новых технологий;
• низкие параметры номинального напряжения устройств, решением может служить последовательное соединение нескольких элементов (принцип такой же, как при подключении нескольких батареек). В этом случае потребуется установить шунт в виде резистора на каждый компонент;
• превышение температурного режима (нагрев более 70С°) становится причиной выхода из строя;
• данный тип радиодеталей не позволяет накапливать достаточно энергии, помимо этого они обладают небольшой энергетической плотностью (то есть не столь мощные, как аккумуляторы), что несколько сужает сферу их применения. Параллельное подключение нескольких элементов позволяет частично справиться с этой проблемой.

Отдельно следует заметить, что суперконденсаторы относятся к элементам, подключение которых требует, чтобы была соблюдена полярность. Нельзя допускать короткое замыкание устройства, поскольку оно станет причиной, из-за  которой повысится температура, и радиоэлементу потребуется замена.

Где используют суперконденсаторы

Видео: Тест суперконденсатора 116,6F 15V (6* 700F 2,5В), вместо стартерного аккумулятора в автомобиле

В автомобильных электронных системах их используют для запуска моторов, тем самым сокращая нагрузку на аккумулятор. Также они позволяют уменьшить массу, сократив монтажные схемы. Широкое применение они находят в гибридных авто, где генератором управляет ДВС, а электрический мотор (или моторы) приводят автомобиль в движение, т.е. суперконденсатор (энергетический кэш) используется в качестве источника тока при ускорении и начале движения, а во время торможения происходит его «подзарядка». Перспективно применение их не только в легковом, но и в городском транспорте, поскольку новый вид конденсаторов позволяет на 50% сократить потребление топлива и на 90% сократить выброс вредных газов в окружающее пространство.

Заменить полностью батарею суперконденсаторы пока не могу, но это только вопрос времени. Использовать суперконденсатор вместо аккумулятора – вовсе не фантастика. Если  ученые — нанотехнологи из университета QUT идут по правильному пути, то в скором будущее это станет реальностью. Выступать в качестве аккумуляторов смогут панели кузова, внутри которых стоят суперконденсаторы последнего поколения. Сотрудникам этого университета удалось объединить  в новом устройстве преимущества  батарей литий-ионных и суперконденсаторов. Состоит новый тонкий, легкий и мощный суперконденсатор из карбоновых электродов, находящегося между ними электролита. Новинку, как утверждают ученые, устанавливать можно в любом месте кузова.

Улучшить же благодаря большому крутящему моменту (пусковому) стартовые характеристики при низких температурах и расширить возможности системы питания, им под силу уже сейчас. Целесообразность их использования в системе питания объясняется тем, что время их зарядки/разрядки равно 5-60 секунд. Помимо этого использовать их можно системе распределительной некоторых приборов машины: соленоидов, систем регулировки дверных замков и положения оконных стекол.

Детали — основные источники драгметаллов

Большего всего драгметаллов можно найти в электронных блоках управления различной техники, созданной оборонной промышленностью, ЭВМ старых поколений, радиотехническом и телевизионном оборудовании. В таком радиотехническом ломе наиболее часто можно встретить такие драгметаллы, как серебро, золото, платину, а также иридий и палладий. В некоторых случаях при производстве радиотехники использовались и используются дорогие редкоземельные металлы.

Типы радиодеталей

Анализируя содержание драгметаллов в радиодеталях по справочнику, приходят к выводу, что самыми ценными в этом плане являются:

• Конденсаторы. Ценные элементы в относительно больших количествах присутствуют в ёмкостных конденсаторах, произведённых в СССР. Также богаты на драгметаллы керамические и танталовые конденсаторы.
• Микросхемы. Особенно выгодны при сдаче в виде радиотехнического лома подобные детали с маркировкой133, 564, 1533, 155, 142, 530 и134.
• Генераторные лампы. Драгметаллы присутствуют в изделиях, имеющих маркировку ГМИ, ГИ, ГС и ГУ.
• Транзисторы. Для переработки с целью выделения драгоценных металлов подходят практически все виды таких радиодеталей, как советского производства, так и современные российские или зарубежные аналоги.
• Резисторы. Нужно подбирать электрические сопротивления из серий СП5 (1−44), СП3 (19−44), ПП3 (40−47).
• Светодиоды. Для извлечения драгметаллов подходят только те образцы, которые имеют выводы жёлтого цвета.
• Потенциометры. Исключительно с аббревиатурой, обозначающей серии изделий: ПЛП, ПТП, ППМФ и ППЛМ.
• Прерыватели (Реле). На переработку с целью извлечения редких элементов идут практически все виды таких радиодеталей.

Рекомендуем: Места захоронения радиоактивных отходов в России Данный перечень не представляется полным и окончательным списком радиодеталей, содержащих драгметаллы. Элементы, имеющие в наличии золото, присутствуют в простейших электротехнических деталях: кнопках, переключателях или разъёмах.

Распределение ценных металлов

Золото и платина сосредоточены в основном в разъёмах, микросхемах, транзисторах, реле и конденсаторах. Серебро более рассредоточено и, кроме названых радиоэлементов электронной техники, присутствует в сопротивлениях, предохранителях и различных контактах. А палладий, как правило, является частью состава керамических конденсаторов.

Если обращать внимание на процентное отношение, то более 50 процентов всего золота и серебра в радиотехнических изделиях сконцентрировано в контактах разного типа. Остальная часть золота в основном распределяется в транзисторах, диодах и микросхемах, а серебра — в конденсаторах и сопротивлениях

В качестве примера, показывающего количество содержащегося в электродеталях золота, можно рассмотреть таблицу наличия в граммах этого драгоценного металла в тысяче единиц некоторых типов транзисторов:

Сравнение с обычными АКБ

Основные отличительные параметры заключаются в скорости накапливания энергии и степени отдачи электрического заряда. За счет использования двойного слоя электрического потенциала у суперконденсатора при схожих размерах повышается площадь рабочей поверхности электродов. То есть можно говорить о совмещении лучших свойств АКБ и конденсатора как такового. Если же сравнивать распределение токов аккумулятора и суперконденсатора на нагрузку, то равномерность объемов потребляемого тока будет в целом идентичной, но с двумя поправками. При эксплуатации АКБ возможно смещение наибольшего тока в сторону элемента, расположенного в нижней части блока, а в случае с ионисторами в принципе потенциал будет меньше из-за низкого напряжения. Также к существенным различиям можно отнести разницу в рабочем ресурсе – суперконденсаторы примерно на 25-30 % служат дольше по времени, не говоря о более высоком коэффициенте выполнимых рабочих циклов.

Заключение

В высоковольтных цепях нередко применяют последовательное включение конденсаторов. Для выравнивания напряжений на них, необходимо параллельно каждому конденсатору дополнительно подключить резистор сопротивлением от 220 к0м до 1 МОм. Для защиты от помех, в цифровых устройствах применяется шунтирование по питанию с помощью пары – электролитический конденсатор большей емкости + слюдяной, либо керамический – меньшей. Электролитический конденсатор шунтирует низкочастотные помехи, а слюдяной( или керамический) – высокочастотные.
