Свайный

Свайно-винтовой фундамент: плюсы и минусы.

Эта технология известна еще в прошлом веке, поэтому ее достоинства и недостатки изучаются давно.

Преимущества данного фундамента:

• невысокая цена на свайно-винтовой фундамент, который в несколько раз дешевле монолитного или плитного фундамента;
• высокая скорость строительства (нет необходимости выравнивать землю и рыть траншеи); минимальное нарушение структуры почвы;
• отсутствие вибрации (возможность строить постройки рядом с памятниками архитектуры, памятниками, вековыми деревьями);
• рекомендуется для установки на болотистой местности, на краю водоемов (идеальный выбор для строительства причала);
• полная независимость от погодных условий; многократное использование конструкции; монтажные работы выполняются с минимальными затратами (физическими, техническими).

Недостатки свайно-винтового фундамента:

• опоры очень чувствительны к коррозии (при изготовлении используются сплавы железа); хрупкость конструкции;
• невозможность использовать пространство под домом (категорически запрещено строить погреб или подвал).

Заливные сваи: когда и как лучше использовать

Фундамент, в котором для передачи нагрузки от строения используются заливные сваи, называется буронабивным фундаментом.

Буронабивные сваи – это отдельные элементы фундаментной системы, которые можно смонтировать своими руками.

Условия использования заливных свай

Фундамент на заливных сваях целесообразно использовать в тех случаях, когда грунты имеют низкую несущую способность, глубина промерзания составляет более 1,5 м, близко расположены грунтовые воды.

При строительстве на площадке, имеющей большой уклон, хорошим вариантом станет свайный фундамент.

Такой фундамент будет идеальным вариантом при строительстве деревянных и каркасных домов, бань, хозяйственных построек, беседок, имеющих небольшую общую массу.

Для домов, имеющих не более двух этажей, диаметр заливных свай может быть около 200 мм. Для более тяжелых строений необходимо устройство опор толщиной 250 и более мм.

Преимущества фундамента на заливных сваях

При сравнении буронабивного фундамента с другими типами оснований, можно сказать, что он имеет ряд существенных преимуществ.

• При закладке такого фундамента исключаются динамические воздействия на соседние постройки.
• Наливные сваи не оказывают вредного воздействия на окружающую среду, после устройства фундамента нет необходимости проводить рекультивацию.
• Возможность сделать фундамент на торфяных, заболоченных участках. А также непосредственно возле водоемов.
• Может использоваться для любых типов построек.
• В отличии от металлических и готовых железобетонных свай, заливные сваи не требуют применения специальной грузоподъемной техники и механизмов. Весь процесс устройства фундамента можно выполнить своими руками.
• Буронабивной фундамент является наиболее экономным вариантом, что позволяет сократить общую стоимость строительства.
• Заливка свай бетоном может осуществляться при отрицательных температурах.
• В зависимости от количества заливных свай работа может быть выполнена в течении 5-10 дней.

Но наряду со всеми плюсами, существуют моменты, когда устройство буронабивного фундамента нецелесообразно.

• При наличии на строительном участке подвижных грунтов.
• Высотное строительство.

Технология устройства заливных свай

Если предполагается работу по устройству буронабивного фундамента проводить своими руками, необходимо знать какая технология для этого применяется и этапы производства.

1. В соответствии с разработанным планом проводится разметка участка, и отмечаются места, где будут буриться отверстия под сваи.

• Выполняется бурение отверстий в грунте под будущую заливку свай.
• В подготовленные отверстия помещаются оболочки. Для устройства оболочки можно применять асбестоцементные и толстостенные металлические трубы, а так же делать «гильзы» из нескольких слоев рубероида.
• В подготовленные трубы заливается хорошо подвижная бетонная смесь. После заливки необходимо приподнять немного трубу до проектной отметки. В образовавшуюся под трубой полость проникнет бетон, образовывая небольшое расширение. Такое расширение будет служить дополнительной опорой фундамента, увеличивая в несколько раз несущую способность.
• Следующим этапом устройства заливной сваи будет установка каркаса из арматуры в трубы. Количество вертикальных прутьев может быть разное – это зависит от толщины сваи. Такая арматура предохраняет сваю от воздействия боковых нагрузок. Так как заливные сваи работают не только на сжатие, но и на разрыв (при наличии пучинистых грунтов), то арматурный каркас способен повысить устойчивость сваи к таким нагрузкам.
• После монтажа арматурного каркаса переходят к непосредственному бетонированию свай. Бетонная смесь должна быть достаточно жидкой, заливаться в свайное отверстие небольшими порциями и постоянно трамбоваться ломом или длинным отрезком арматуры, для уплотнения и удаления воздуха.
• Заключительный этап. Установка на вершине сваи анкерных болтов или отрезков стальной проволоки. Они необходимы для дальнейшего скрепления и обвязки свайной системы.

Особенности монтажа

Для бетонирования свай используется раствор М400. Если сооружение конструкции осуществляется в зимний период, то в смесь необходимо добавлять специальные морозоустойчивые пластификаторы. Летом раствор необходимо израсходовать как можно быстрее во избежание его последующего растрескивания. Для усиления жесткости и придания дополнительной прочности сваи фундамента объединяют с помощью железобетонной ленты. Ширина опалубки и монолитной конструкции будет зависеть от веса сооружения. Для железобетонной ленты оптимальная высота и ширина – 400 мм. Для монолитной конструкции необходимо сделать опалубку. Производится армирование ростверка путем связывания его с выпущенной предварительно арматурой из свай. Затем осуществляется послойное бетонирование. В естественных условиях затвердевания раствор наберет за неделю 50% прочности. После этого можно будет приступать к строительству здания.

Инструкция по изготовлению

Правила изготовления свая своими руками.

Буронабивные

Для закладки буронабивных опорных элементов понадобится заблаговременно рассчитать потребность в несущей способности основания. Формулы для вычислений, а также рекомендации по выбору строительных материалов подробно описаны в указанных ранее СНиП и СП.

Полученные данные позволят определить необходимые размеры:

• диаметр шурфа,
• глубину скважины,
• а также потребность в армировании и устройстве песчаной подушки.

Материалы и оборудование, которые понадобятся для строительства:

• бетон М200–М300;
• песок средней фракции;
• листовой рубероид;
• арматура класса А3 (по необходимости);
• молоток, лопата, болгарка;
• сварочный аппарат;
• снабжение водой и электричеством.

Ключевые технологические этапы полномасштабного строительства:

1. Уборка участка от строительного и другого мусора.
2. Разметка поля по плану, обозначение мест для будущих опор.
3. Бурение скважин на определенную глубину.
4. Устройство на дне шурфа утрамбованной песчаной подушки высотой от 20 см.
5. Закладка обсадной трубы из рубероида, который также будет выполнять функцию гидроизоляционного слоя.
6. Монтаж армирующего каркаса и его устройство в скважине.
7. Подготовка раствора и заливка в шурфы.
8. После затвердевания бетона обрезка опорных элементов на одном уровне по горизонтали, оставляя выступы арматуры.

Для конструкций с небольшой несущей способностью и не пучинистых грунтов упускают шаги с армированием и устройством песчаной насыпи под опорной площадью. На этом изготовление буронабивных свай считают законченным.

Буронабивные сваи своими руками, видео-инструкция:

Винтовые

Чтобы сделать винтовые сваи свои руками, конструктору понадобятся такие материалы:

• стальная труба нужного сечения и толщины стенки;
• листовой металл (не тоньше 5–6 мм);
• болгарка, сварочный аппарат;
• гидроизоляционный материал.

Этапы изготовления:

1. Нарезка труб нужной длины.
2. Изготовление наконечника литым или сварным способом.
3. Вырезание лопастей, придание винтовой части нужной конфигурации.
4. Приваривание спирали к трубе.
5. Проделывание технологических отверстий на верхнем конце трубы.
6. Зачистка сварных швов.
7. Покрытие металла слоем гидроизоляционного материала.

Готовые изделия можно сразу использовать в строительстве, но достоверно рассчитать несущую способность таких силовых элементов невозможно.

Как сделать винтовые сваи своими руками, видео-инструкция:

Деревянные забивные

Деревянные забивные столбы изготавливают только из твердых пород древесины, при этом диаметр столба должен быть не меньше 180 мм. Заготовки очищают от сучьев и веток, а концу придают заостренную форму, чтобы изделие проще преодолевало сопротивление грунта.

Острую часть накрывают листовым материалом, чтобы защитить сваю от повреждений при забивании. На верхнюю часть опоры надевают стальное кольцо для предотвращения растрескивания древесины от ударов молотом.

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Что понадобится для проведения работ

Если вы решили залить фундамент под стоящий дом, вам придется вооружиться следующими инструментами:

• Деревянные или металлические балки, выступающие в роли опоры для дома;
• Крепежные металлические или деревянные балки, длина которых будет превышать длину дома минимум на метр. Если работа ведется со сравнительно небольшим домом (не более 5-6 метров), то прекрасно подойдут деревянные балки. Для более просторных домов рекомендуется использовать металлические, как более надежные и прочные;

Схема подъема дома

Четыре домкрата;
Бетономешалка. Обойтись без неё крайне сложно – для выполнения непростой задачи вам понадобятся тонны качественного бетона. Смешать такое количество, используя лопату и старое корыто просто невозможно в малые сроки. А заливать фундамент в несколько приемов, значит намеренно снизить его несущую способность.

Кроме этих инструментов вам придется запастись ещё и соответствующими материалами. В первую очередь — это щебень, песок, цемент марки М400 или выше, а также металлические прутья толщиной не менее 12 миллиметров.

Когда все необходимые инструменты и материалы подготовлены, можно начинать заменять старый, разрушенный фундамент новым.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!
Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

• по глубине заложения;
• по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

• в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
• при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
• при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

• в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
• если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
• при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваяхИсточник spravka-region.ru

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

• ствол из стальной трубы;
• острый наконечник в форме конуса;
• лопасть (винт);
• оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

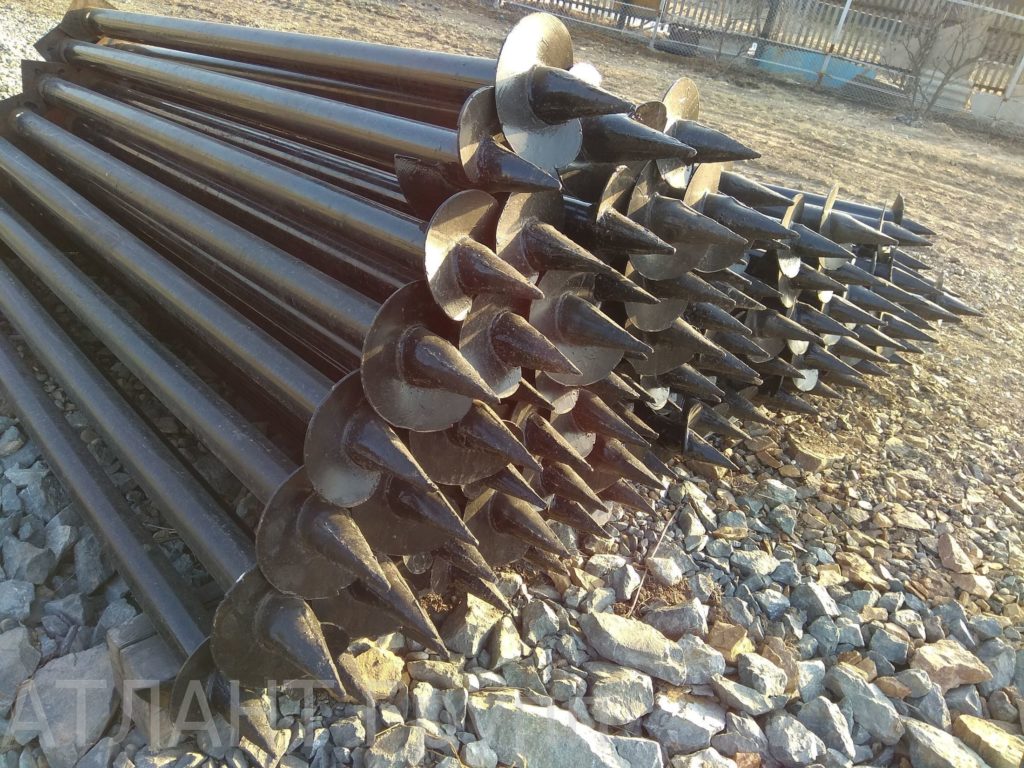

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Стековый фундамент: плюсы и минусы.

Использование решетчатой ​​основы имеет как положительные, так и отрицательные стороны.

Преимущества такого фундамента:

• позволяет строительство практически на любом типе грунта;
• повышенная стабильность;
• повышенная грузоподъемность (позволяет удерживать крыши и стены с очень большим удельным весом);
• соотношение цены и качества (нет необходимости использовать готовое решение, можно сделать самому);
• прочность основания дает возможность всей конструкции осесть в случае усадки грунта; не требует специальной подготовки строительной площадки (снижение затрат за счет сокращения трудоемких работ);
• обеспечение естественной вентиляции всей нижней плоскости конструкции (снижается влажность, устраняется конденсат);
• безопасность (снижается риск затопления в случае наводнения);
• скорость строительства; высокая скорость строительства.

Важно! Возведение фундамента на сваях требует аккуратности в расчетах и ​​соблюдения технологии строительства. При перегрузке по тоннажу опоры велик риск разрушения здания в будущем

Недостатки свайно-ростверкового фундамента:

• невозможность возведения свайно-ростверкового фундамента на каменистых грунтах; трудоемкость монтажа фундамента при горизонтальном перемещении грунта;
• довольно высокая цена свайно-ростверкового фундамента, которая намного выше стоимости других вариантов;
• невозможность построить цокольное или цокольное помещение (такой тип фундамента используется исключительно для легких и средних конструкций);
• точность расчетов (погрешности расчета приведут к деформации опор и образованию трещин в доме).
• Заказать расчет свайного фундамента у специалистов недешево. Поэтому общая стоимость работ значительно увеличится.

Какие материалы необходимы?

При подборе стройматериалов следует заблаговременно определить, какая технология будет использоваться при усилении свай. Если укрепление будет проводиться методом создания дополнительных буроинъекционных или буронабивных свай, железобетонной обоймы или торкретов, для проведения работ понадобится достаточное количество бетонной смеси.

Для ее приготовления необходим:

1. цемент;
2. песок;
3. гравий;
4. вода.

В большинстве случаев требуется металлическая армирующая сетка и стальная арматура. Эти материалы используются для повышения прочности железобетонных конструкций, предназначенных для усиления ослабевшего или поврежденного фундамента.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Сравнение с другими вариантами

Только зная все достоинства и недостатки свайно-винтовой конструкции, а также особенности ленточного фундаментами с плюсами и минусами технологии возведения и эксплуатации здания, укреплённого на нём, можно сделать правильный выбор. Ленточное основание характеризуется:

• возможностью мелкого заложения на сухих, не поддающихся пучению грунтах;
• удобным обустройством погребного пространства;
• возможностью всё сделать своими руками;
• требуется определённое время на полное отверждение бетонного раствора;
• используется для укрепления кирпичных и бетонных зданий;
• существенным увеличением затрат для районов с сильным промерзанием грунта.

Следует отметить, что обустройство ленточного основания в холодное время года сопровождается увеличением трудоёмкости и средств.

Ленточное основаниеИсточник nl.decorexpro.com

Существует ещё несколько видов фундаментов, основанных на использовании свай, которые популярны в индивидуальном строительстве.

Свайно-ленточная конструкция

Наиболее продвинутым вариантом считается свайно-ленточный фундамент, плюсы и минусы которого отражают его эффективность в самых сложных случаях:

• для здания из кирпича или железобетонных конструкций;
• подвижные пучинистые почвы;
• грунтовые воды, высокая влажность;
• сложный рельеф, наличие уклона.

Свайно-ленточный фундаментИсточник vologdadom.com

Сваи устанавливаются на глубину до 2,5 м, что обеспечивает повышенную надёжность и устойчивость основания дома.

Сваи из железобетона

Строительство дома в местностях с проблемным грунтом, включая прибрежные зоны, крутые склоны, торфяники, глубокое промерзание, производится на фундаменте на жб сваях, плюсы и минусы его следующие:

• проектные работы отличаются сложностью и должны выполняться профессионалом;
• позволяет получить максимально возможную устойчивость и жёсткость фундамента;
• подходит для тяжёлых зданий;
• высокая стоимость материалов и работ;
• использование специализированной техники.

Сваи из железобетонаИсточник svoisvai.ru

Длина ж/б свай доходит до 11-и м. В частном строительстве применяются элементы длиной около 3-х м, которые весят не менее 700 кг.

Дом на свайно-винтовом фундаментеИсточник kursremonta.ru

Сфера применения

Ленточный ростверк на свайном фундаменте — это наиболее легкий вариант ростверкового основания. Он предназначен для небольших строений, в основном малоэтажных. По сравнению с железобетонным монолитным фундаментом тех же размеров он обходится намного дешевле.

Свайно-ленточный фундамент для дома может служить основанием разных типов строений:

• кирпичных;
• деревянных разного вида: рубленных, брусовых и других;
• каркасных;
• из газосиликатных блоков;
• и других вариантов.

Если их приходится загонять на небольшую глубину, можно обойтись ручным оборудованием, таким, как ручной бур. Если необходимо загнать сваи в глубокие слои грунта — придется привлечь специализированную технику, автомобильную и строительную.

Ленточный фундамент на винтовых сваях предполагает ввинчивание стержня специальными механизмами или приспособлениями. В случае буронабивных с помощью инструментов пробуривают колодец. Создается опалубка, вставляются асбестоцементные или обсадные трубы. В них происходит заливка бетонной смеси, которая и образует несущие элементы.

Как правильно сделать самому?

Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.

Определение расстояния между сваями

В частном домостроении обычно поступают следующим образом:

• обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
• если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.

Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.

Разметка и земляные работы

Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.

Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.

Установка свай

При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.

Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.

Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.

Строительство опалубки

Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.

Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.

Армирование

Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.

Заливка бетона

Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.

Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.

В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.

Гидроизоляция и вентиляция

Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.

Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.

В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью

Теплоизоляция

Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.

Похожие записи:

Руководство по ремонту гибких шлейфов (ноутбука, телефона, матрицы и др) Как сделать журнальный столик своими руками: фото новинки моделей из дерева, дсп, поддонов и подручных материалов Фонтан герона из одной бутылки Брелок из пластикового контейнера в печке. diy значки на рюкзак, как сделать своими руками брелоки из пластика в духовке. делаем значки из пластика Прослушка мобильного телефона андроид Камаз-5320: замена задних ступиц на клиньях на евроступицы
