Можно ли собрать сверлильный станок чпу для печатных плат своими руками?

Изготовление своими руками сверлильного станка из рулевой рейки

Рулевая рейка от автомобиля очень хорошо используется как вертикальная стойка сверлильного станка. Её зубчатая поверхность приспособлена для работы механизма перемещения рабочей головки.

Штатный автомобильный механизм рулевого управления легко дорабатывается для решения задач перемещения в сверлильном станке.

Чертежи и схемы

Специфика чертежа в том, что конструкция привязана к конкретному изделию – к рулевой рейке с зубчатой поверхностью. Механизм перемещения изобретать не надо, его просто надо грамотно установить на рейку, выполняющую функцию основной стойки станка.

Клиентское приложение

Изначально планировалось установить на станке камеру, с помощью которой можно было бы делать фотографии платы и определять точки для сверления с помощью OpenCV, однако поиск небольших окружностей на реальной протравленной плате оказался достаточно сложным занятием, да и преобретать новую камеру немного затратно. Поэтому, на первое время, мы решили ограничиться тем, что пользователь будет сам расставлять необходимые точки для сверления на чертеже платы, который загружается в приложение. Типичный рабочий процесс следующий:

• пользователь запускает приложение и указывает картинку(чертеж платы) для работы
• указывает на чертеже 2 любые точки
• переходит в режим указания точек на станке. В этом режиме можно управлять положением сверла, а также касаться платы. Пользоватль должен последовательно навестись на каждую из точек, указанных ранее на чертеже. Это позволяет сопоставить системы координат чертежа и станка
• пользователь расставляет точки для сверлния на чертеже
• приложение составляет программу сверления и начинает управление станком

Для связи со станком использовался модуль pyserial. При запуске приложение получает список всех доступных серийных интерфейсов (/dev/ttyACM*). На каждый из интерфейсов отправляется команда . Если в ответ будет получено , значит станок найден.

GUI реализован при помощи PyQt5.

Заключение

Планируется добавить модуль автоматического распознавания точек для сверления в клиентское приложение. При этом, после сопоставления координат, приложение автоматически найдет точки на чертеже, пользователю останется только удалить ошибочные и добавить нераспознанные.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку.

Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка. Вертикально-сверлильный станок. Настольный сверлильный мини-станок. Сверлильный станок из дрели. Из чего состоит сверлильный станок? Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Сверлильный станок для печатных плат своими руками

Сверление отверстий в печатных платах процесс долгий и трудоемкий, требующий высокой точности, ведь от качества отверстий будет зависеть качество печатной платы. Надоело мне сверлить платы ручной электродрелью, поэтому решил сделать небольшой сверлильный станок специально для печатных плат. Конструкцию станка хотелось сделать, как можно проще и надежнее, чтобы его мог изготовить любой радиолюбитель. Поэтому недолго думая я разработал простую и очень надежную конструкцию миниатюрного сверлильного станка для печатных плат, чертеж которого представлен на этом рисунке.

Чертеж сверлильного станка для печатных плат

Детали для сверлильного станка легко изготовить на токарном станке или заказать знакомому токарю. Основанием станка служит прямоугольный кусок ДСП размером 160х200 мм. Электродвигатель для сверлильного станка я взял от старого струйного принтера.

Цанговый патрон для крепления сверла купил на Алике

Если будете заказывать патрон обратите внимание на диаметр вала электродвигателя, потому, что валы бывают четырех размеров 2.35 мм, 3.17 мм, 4.05 мм, 5.05 мм, поэтому посадочный диаметр патрона должен точно соответствовать диаметру вала. Благо в Китае сего добра навалом

В комплекте с любым патроном прилагается пять цанговых переходников под разные сверла диаметр которых 0.5 мм, 1 мм, 1.5 мм, 2.5 мм, 3 мм.

Для сверления отверстий в печатных платах лучше всего использовать специальные сверла из твердого сплава сделанные в Японии купленные в Китае на Алике. Диаметр хвостовика 3 мм, диаметр рабочей части сверла 0.9 мм. Как показала практика это самый универсальный размер отверстий подходит для большинства радиодеталей.

Для питания электродвигателя и светодиодной подсветки применяется простейший 12 вольтовый блок питания состоящий из трансформатора, четырех диодов и конденсатора. Спрятано это дело под металлическим кожухом на котором установлен выключатель отключающий сетевое питание трансформатора 220В.

Схема блока питания для сверлильного станка состоит из четырех диодов IN4007 и одного конденсатора 1000mf 25V. Так, что проблем с радиодеталями быть не должно. Трансформатор любой маломощный на 12В 0.5А. Светодиодная подсветка подключается параллельно к контактам электродвигателя. В качестве источника света я использовал небольшую прямоугольную светодиодную панельку.

Схема блока питания для сверлильного станка

Чтобы выглядело аккуратно решил изготовить печатную плату.

Печатная плата блока питания для сверлильного станка

Механизм подачи очень простой. При нажатии на рычаг плата поднимается вверх и таким образом происходит сверление отверстий. Конечно можно было сделать с верхней подачей, как в обычных сверлильных станках… Но зачем усложнять конструкцию? Все и так отлично работает. Станок на 100% справляется со своей задачей. Рекомендую!

Рекомендую посмотреть видеоролик о том, как сделать сверлильный станок для печатных плат своими руками

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Ghostgkd777 › Блог › Сверлильный станок для печатных плат

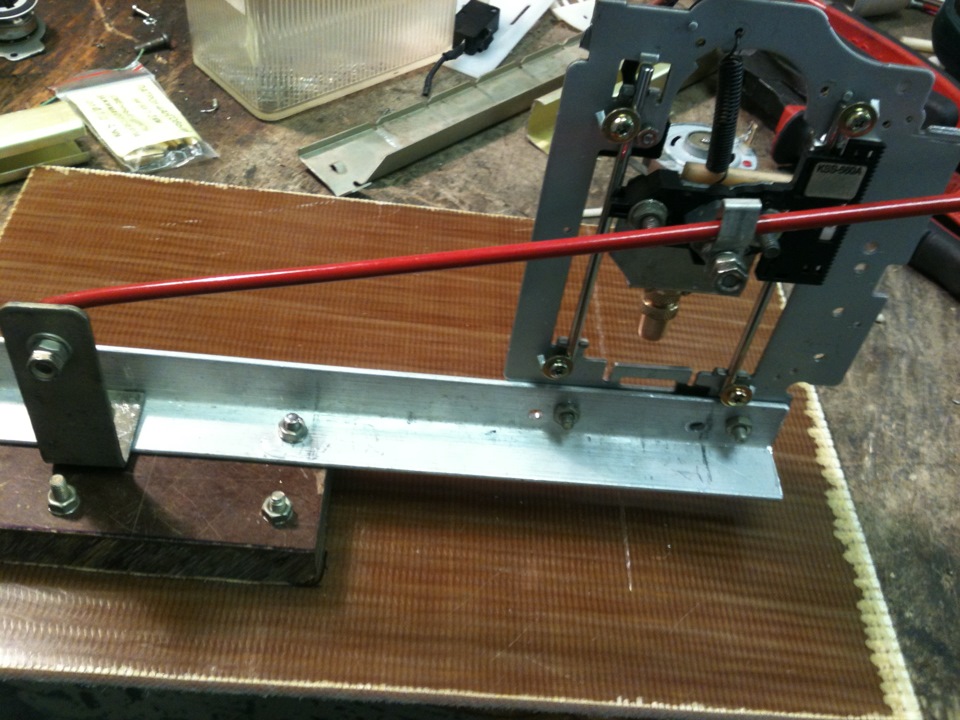

Всем привет! Давно шел к этому, наконец руки дошли и за 12 часов сварганил ковырялочку для печаток.

Кинематику взял с двигающимся двигателем. Каламбур получился)) В общем, двигатель с патроном опускается. За основу этого узла взяты салазки и каретка “глаза” CD-ROM или любого иного привода. На ней смонтировал двигатель, подпружинил к раме, приделал рычаг для опускания, всю эту конструкцию закрепил на алюминиевом уголке, его в свою очередь через проставку к основанию из плиты стеклотекстолита. Фото всей конструкции ниже.

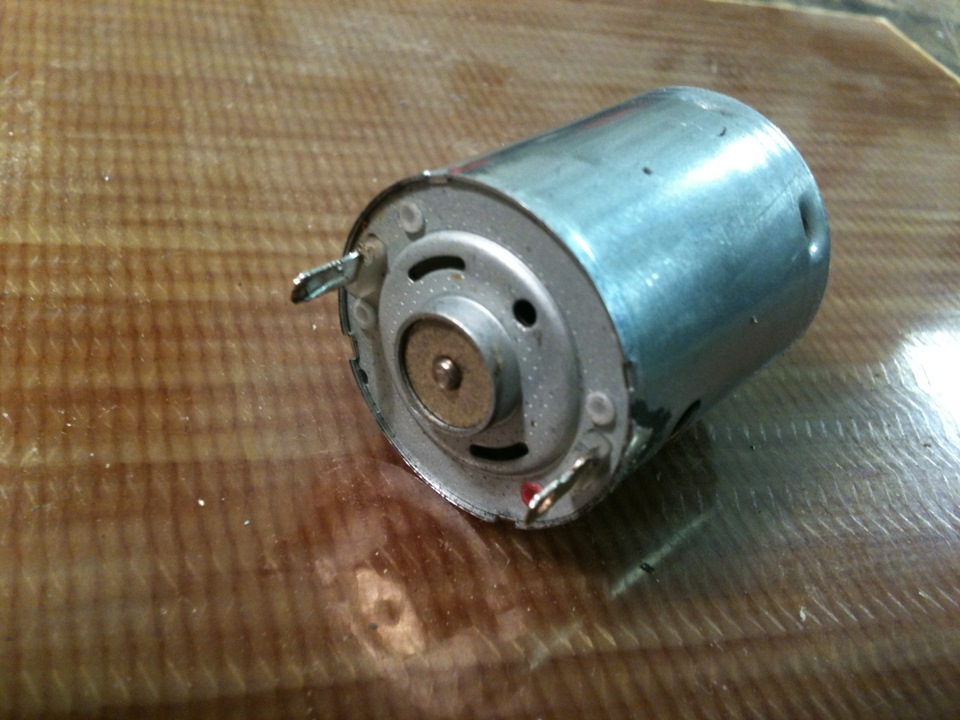

Дрянь еще та, я вам скажу… хорошо держит далеко не все сверла. Работа с ним приносит море негативных эмоций. А менять его на нормальный кулачковый патрон — так он слишком большой для этого моторчика. Потому этот вариант сверлилки признан как временное решение до приобретения мотора 24В и нормального патрона. Там будем строить ковырялочку посолиднее))

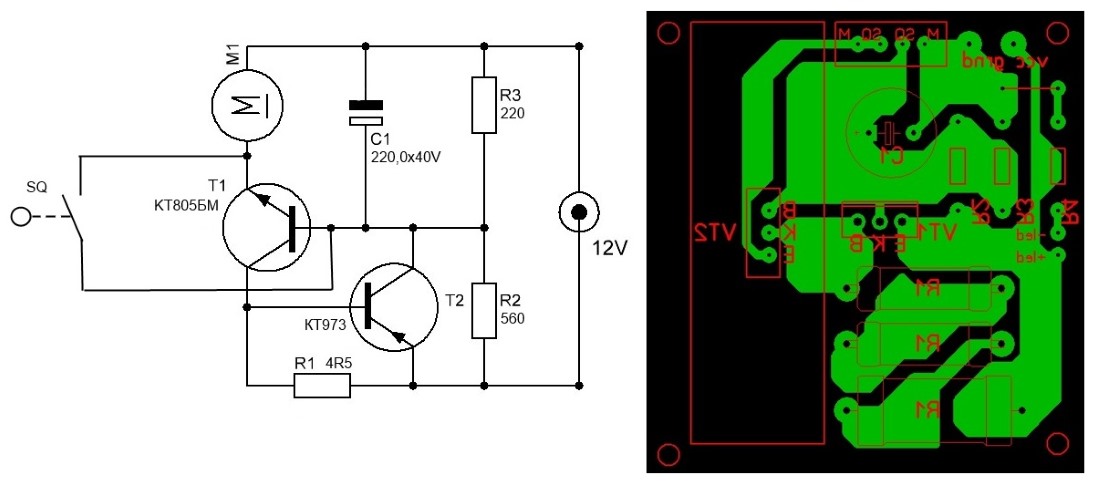

Но на этом остановиться было-б слишком просто! На мотор прикошачил схемку с автоматическим регулированием оборотов мотора в зависимости от нагрузки, котору я подглядел у котов выложил Sansey. Кстати, очень хороший обзор схемок управления двигателем есть там-же. Рекомендую!

Уважаемые админы и модераторы, не сочтите за рекламу другого ресурса. Материал интересный, людям пригодится, а копировать его в свой БЖ как-то нехорошо.

Я перебрал и настроил под детали, имеющиеся у меня.

Конечник установил шунтировать БЭ VT2 т.к. в верхнем положении каретки он замкнут. Контакт у него один (с того-же фена, что и мотор), лень было искать нормальные конечники))

Детали для сборки

1. Двигатель с патроном и цангой. С одной стороны кулачковый патрон это очень удобно, но с другой он гораздо массивнее цангового зажима, то есть часто подвержен биениям и очень часто их приходится дополнительно балансировать.
2. Фанерные детали. Ссылку на файлы для лазерной резки в формате dwg (подготовлено в NanoCAD) можно будет скачать в конце статьи. Достаточно просто найти фирму, которая занимается лазерной резкой материалов и передать им скачанный файл. Отмечу отдельно то, что толщина фанеры может меняться от случая к случаю. Мне попадаются листы которые немного тоньше 5мм, поэтому пазы я делал по 4,8мм.
3. Напечатанные на 3D-принтере детали. Ссылку на файлы для печати деталей в stl-формате можно будет также найти в конце статьи
4. Полированные валы диаметром 8мм и длиной 75мм — 2шт. Вот ссылка на продавца с самой низкой ценой за 1м, которую я видел
5. Линейные подшипники на 8мм LM8UU — 2шт
6. Микропереключатель KMSW-14
7. Винт М2х16 — 2шт
8. Винт М3х40 в/ш — 5шт
9. Винт М3х35 шлиц — 1шт
10. Винт М3х30 в/ш — 8шт
11. Винт М3х30 в/ш с головкой впотай — 1шт
12. Винт М3х20 в/ш — 2шт
13. Винт М3х14 в/ш — 11шт
14. Винт М4х60 шлиц — 1шт
15. Болт М8х80 — 1шт
16. Гайка М2 — 2шт
17. Гайка М3 квадратная — 11шт
18. Гайка М3 — 13шт
19. Гайка М3 с нейлоновым кольцом — 1шт
20. Гайка М4 — 2шт
21. Гайка М4 квадратная — 1шт
22. Гайка М8 — 1шт
23. Шайба М2 — 4шт
24. Шайба М3 — 10шт
25. Шайба М3 увеличенная — 26шт
26. Шайба М3 гроверная — 17шт
27. Шайба М4 — 2шт
28. Шайба М8 — 2шт
29. Шайба М8 гроверная — 1шт
30. Набор монтажных проводов
31. Набор термоусадочных трубок
32. Хомуты 2.5 х 50мм — 6шт

Сверлильный станок из ручной дрели

Чтобы старая дрель не залеживалась в гараже на полке, предлагается изготовить из нее ручной сверлильный станок. Достоинство такого инструмента в том, что всегда можно аккуратно проделать отверстие в дереве, стекле, пластике, металле и даже керамической плитке, используя при этом соответствующие виды сверл. Принцип изготовления простой, и заключается в том, что сначала нужно изготовить станину с подвижной рамкой, на которую будет установлен ручной инструмент.

1. Для изготовления понадобится доска, металлические уголки и цилиндрические направляющие, например, шпильки, на которых нужно сточить резьбу. Длина шпилек влияет на величину перемещения инструмента
2. Сначала изготавливается основание, к которому крепятся шпильки, расположенные прямолинейно с одной стороны деревянной станины
3. Под шпильки в уголках просверливаются отверстия
4. Эти уголки отверстиями надеваются на шпильки
5. К уголкам крепится деревянная доска соответствующего размера, которая будет служить основанием для закрепления инструмента
6. Устанавливается и закрепляется дрель к подвижной части
7. Для плавного перемещения станины изготавливается фиксатор, который воздействует на шпильку, тем самым ограничивая движение подвижной станины

Конструкция устройства может быть разной, и все зависит от собственной смекалки, однако принцип создания такого изобретения своими руками показан на фото ниже.

Механика

Для перемещения по осям Х и Y применены пары винт – гайка с резьбой. Применение резьбы с шагом 1 мм удобно тем, что за один оборот винта осуществляется перемещение на 1 мм. Учитывая, что для примененных шаговых электродвигателей требуется 48 импульсов на один оборот вала, то шаг перемещения по Х и по оси Z составил примерно 0,02 мм. Существует много факторов, из-за которых величина шага может отличаться от расчётного. Например, неровности винта, неточности в изготовлении деталей, люфт некоторых элементов и т.д. Поэтому в конструкции станка были приняты некоторые меры, для уменьшения влияния наиболее существенных из них (дополнительные самодельные полимерные гайки; плавающая посадка электродвигателей, позволяющая им при работе перемещаться в определенных пределах). Каретки для платы и узла сверления перемещаются вдоль осей Х и Y, соответственно, по направляющим из DIN-рейки. Вместе соприкосновения каретки для платы и направляющих для уменьшения трения применена фторопластовая лента.

Для оси Z применен имеющийся маломощный электродвигатель со встроенным редуктором. В связи с этим при применении пары винт – гайка получается слишком медленное перемещение. Т.к. высокая точность в данном случае не требуется, то вместо этого используется перемещение каретки, с установленным на ней электродвигателем, по неподвижно закрепленной капроновой нити. Для предотвращения поломок сверла, а также для определения расстояния до платы, например, при замене сверления фрезерованием, механизм сверления соединен с кареткой пружинным механизмом с возможностью регулировки усилия пружины. При соприкосновении сверла с поверхностью платы механизм сверления остановится, а каретка продолжит движение вниз, сжимая пружину. Небольшое сжатие пружины приведет к размыканию микропереключателя упора и посылке соответствующего сигнала в электрическую часть станка.

Перемещения по всем осям ограничены концевыми выключателями, подающими соответствующие электрические сигналы. Т.к. применяемые сверла могут иметь разную длину, предусмотрена регулировка положения верхнего (дискретно) и нижнего (плавно) концевых выключателей. Для остальных концевых выключателей регулировка положения не предусмотрена.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Ghostgkd777 › Блог › Сверлильный станок для печатных плат

Всем привет!Давно шел к этому, наконец руки дошли и за 12 часов сварганил ковырялочку для печаток.

Кинематику взял с двигающимся двигателем. Каламбур получился)) В общем, двигатель с патроном опускается.За основу этого узла взяты салазки и каретка “глаза” CD-ROM или любого иного привода. На ней смонтировал двигатель, подпружинил к раме, приделал рычаг для опускания, всю эту конструкцию закрепил на алюминиевом уголке, его в свою очередь через проставку к основанию из плиты стеклотекстолита.Фото всей конструкции ниже.

Дрянь еще та, я вам скажу… хорошо держит далеко не все сверла. Работа с ним приносит море негативных эмоций. А менять его на нормальный кулачковый патрон — так он слишком большой для этого моторчика. Потому этот вариант сверлилки признан как временное решение до приобретения мотора 24В и нормального патрона. Там будем строить ковырялочку посолиднее))

Но на этом остановиться было-б слишком просто! На мотор прикошачил схемку с автоматическим регулированием оборотов мотора в зависимости от нагрузки, котору я подглядел у котов выложил Sansey. Кстати, очень хороший обзор схемок управления двигателем есть там-же. Рекомендую!

Уважаемые админы и модераторы, не сочтите за рекламу другого ресурса. Материал интересный, людям пригодится, а копировать его в свой БЖ как-то нехорошо.

Я перебрал и настроил под детали, имеющиеся у меня.

Конечник установил шунтировать БЭ VT2 т.к. в верхнем положении каретки он замкнут. Контакт у него один (с того-же фена, что и мотор), лень было искать нормальные конечники))

Кстати, руки чешутся перейти с ЛУТ на фоторезист с маской. Жаль, фоторезист могу лишь заказывать в интернет магазинах т.к. до цивилизации 150км. Хотя и ЛУТом есть наработка с довольно мелким шагом (FT232RL к примеру с шагом 0,5мм между ног).

Разъем для двигателя и микрика безжалостно выдрал из флопика, ответная часть соответствующая. R1, увы, не нашел в одном корпусе нужного номинала, потому пришлось ставить “гирлянду” из трех резисторов. не запаян резистор под светодиоды подсветки т.к. не приобрел еще белых для этих целей. Будем доводить до ума =) Радиатор из древнего монитора.

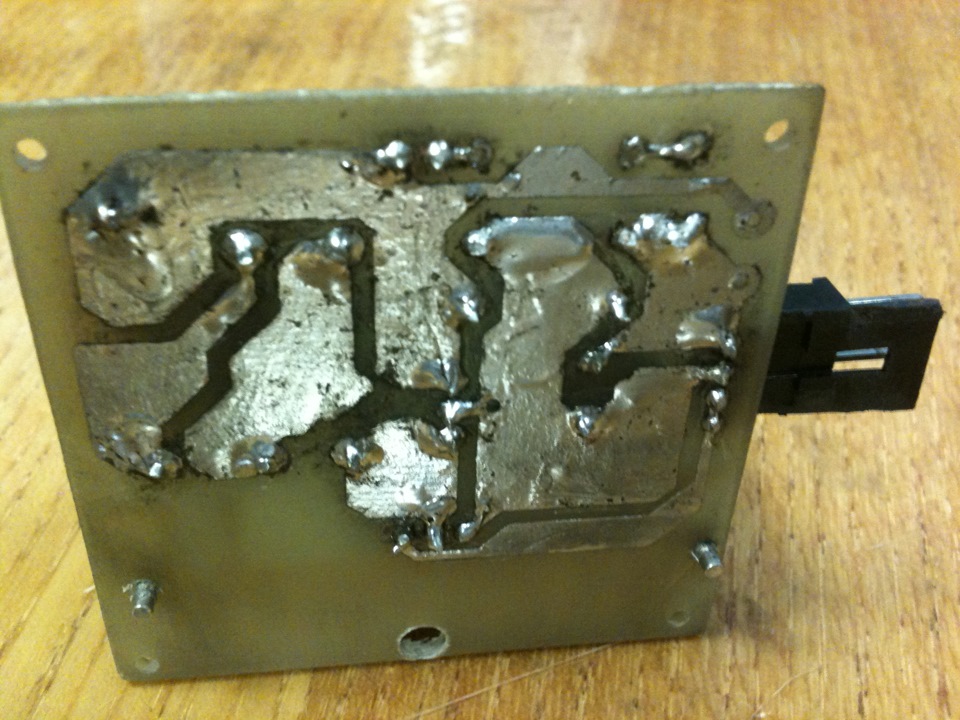

За следы канифоли сильно не пинайте — не чем было чистить, да и паял вот этим:

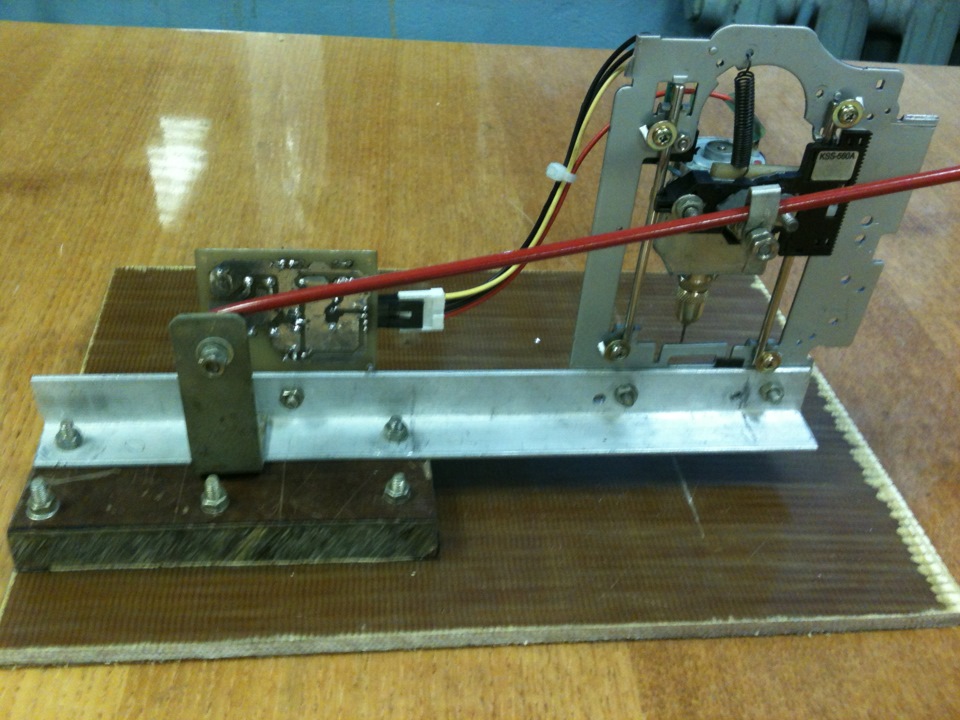

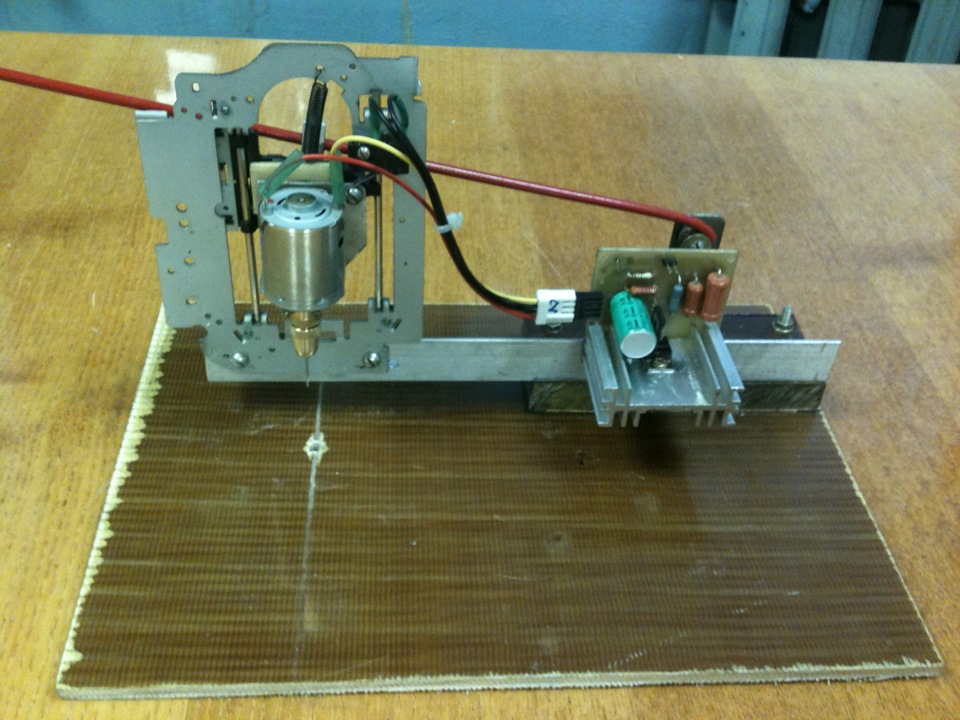

Ну и что имеем в итоге (без БП).

Особенность конструкции статины сверлилки позволяет ковырять дырочки отверстия даже в середине довольно крупных плат, чем могут похвастаться далеко не все железные собратья.

Из особенности работы схемы. В нормальном положении при поданном питании двигатель молчит т.к. замкнутый конечник закорачивает переход БЭ VT2, закрывая его. При опускании каретки вниз конечник размыкает цепь, запускается мотор. Из-за большого пускового тока (сравнительно с режимом ХХ) схема переходит на долю секунды в режим максимальных оборотов, потом обороты падают до некоторой выбранной величины (я установил около 200 об/мин, чтоб можно было не напрягаясь попасть в кернение да и в “целый” текстолит или фольгу) до момента упора сверла в плату. Обороты падают до 100 (примерно), схема реагирует на возросший ток через якорь двигателя, переключается на максимальные обороты и плата в секунду просверлена! Обороты вновь снижаются до 200, схема готова к следующему сверлению.Блин, как удобно, я вам скажу! прям детская радость от сверления))

Ну и на сладкое видео работы. Извините, снимал и сверлил сам и на телефон, руки всего две, так что…

Оцениваем, комментируем, критикуем =) Спасибо, кто отписался.

Электроника

Плата Arduino питается непосредственно от USB порта. Напряжение 5 В с платы Arduino используется в станке для питания датчиков.
Для упрощения схемы и по соображениям электробезопасности для питания электродвигателей использован готовый внешний источник питания от нотбука с выходной мощностью 75 Вт (19 В; 3,9 А).

Для подключения шаговых электродвигателей выбраны типовые микросхемы драйверов (D2, D3) с ключами на составных транзисторах и выводами с открытым коллектором. Аналогичная микросхема D1 применена для согласования выходов платы Arduino с транзисторными ключами. Имеющиеся электродвигатели рассчитаны на различные рабочие напряжения. Для их питания от одного источника были применены гасящие резисторы R9 … R11. Рабочий ток электродвигателя М3 превышает рабочий ток одного канала выбранных микросхем, поэтому для питания каждой из его обмоток задействовано по два канала микросхемы D3, соединенных параллельно.

Привод сверления М1 имеет рабочий диапазон напряжений от 6 до 24 В и избыточную мощность и скорость вращения. Для обеспечения нужного режима сверления на ключ VT1 подается не постоянный сигнал, а ШИМ с подобранными параметрами.

Состояние концевых выключателей SB2 … SB7 важно только во время движения вдоль определенной оси, поэтому для экономии входов/выходов контроллера они попарно объединены в матрицу 3х2 и включены между входом и выходом управления одним из каналов. При движении по осям Х и Y сверло должно находится в верхнем положении во избежание поломки

Исходя из этого, концевой выключатель SB1 подключен непосредственно между входом и источником 5В, для контроля во время любого из движений.

Характеристики сверлильных станков для печатных плат

Сверлильный станок для плат отличается от обычных небольшим размером, именно из-за этого его относят к категории мини-оборудования для электротехники. Размер такого станка в редких случаях превышает отметку в 30 см, а вес у такого устройства не более 5 кг.

Сверла на таких станках обладают необычайно маленьким диаметром. К примеру, более простые и дешевые модели могут похвастаться отметкой в 0,2 мм.

Сложные устройства располагают еще более тонкими инструментами, которые позволяют сделать необходимые отверстия максимально аккуратно и точно. Процесс этот довольно простой и быстрый.

Основным элементом сверлильного станка является станина. Именно на нее прикреплены все остальные детали, плюс ко всему, она отвечает за устойчивость конструкции. В основном она выполнена из металла.

Сверлильная головка крепится на стабилизирующую раму. На эту же самую раму и устанавливается ручка, приводящая в действие головку.

Если вы решили изготовить сверлильный станок самостоятельно, и не знаете, какой двигатель использовать, то идеально подойдет деталь с обыкновенной дрели, принтера, дисковода, и даже кассетного магнитофона.

На заводских приборах также установлен скромный двигатель, ведь станок не энергозатратен.

Купить мини сверлильный станок для печатной платы можно как в специальных магазинах для любителей электротехники, так и в интернете.

На просторах Всемирной паутины можно найти подходящие по характеристикам и цене варианты. Большой выбор предлагают китайские производители.

Также сверлильные станки для печатных плат демонстрируются на выставках, например на выставке «Металлообработка».

Вертикально сверлильные станкиМагнитные сверлильные станкиНастольные сверлильные станки

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

Сделать станок будет проще, если для сверлильной головы взять салазки от компьютерного дисковода

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Каретка от привода с прикрепленным самодельным уголком под двигатель

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания

В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор

Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.

Управление вертикальным перемещением сверлильной головки осуществляется при помощи специальной ручки, один конец которой соединяют с корпусом сверлильного мини-станка, его амортизатором или стабилизирующей рамкой.

Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.

Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.

Двигатель от фена

В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.

Миниатюрный цанговый патрон

В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания

Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель

Схема автоматического регулятора оборотов в зависимости от нагрузки для двигателя на 12 В (нажмите для увеличения)
