Светодиодный куб 4x4x4 на arduino

Содержание

Что такое светодиодный медиакуб и какие задачи он выполняет на аренах и стадионах

Медиакуб — это наиболее совершенный способ отображения табло, применяемый сегодня на ледовых аренах и спортивных стадионах, который превращает каждое мероприятие в превосходное шоу! Это светодиодное оборудование представляет собой эффектный и функциональный комплекс из 4 и больше LED экранов, скрепленных в форме призмы или куба, который создает качественный уровень проведения матча и разнообразие в работе с посетителями арены.

В настоящее время на крупнейших спортивных аренах размещают одновременно несколько спортивных экранов, создающих условия для удобного наблюдения за спортивным событием. В то же время спортивные стадионы закрытого типа все чаще оборудуются подвешенными медиакубами, в результате создается превосходный обзор со всех точек стадиона.

Специальное ПО обеспечивает оперативность и гибкость в управлении информацией, отображаемой на LED экране:

  • прямая трансляция или видеоповторы;
  • фотографии игроков;
  • видеоролики;
  • результаты игры.

Как крепятся лампы

Итак, после того как все составляющие в виде ламп, дросселей, монтажного провода, стартеров, патронов и держателей подготовлены, мы начинаем сборку нашего короба. Патроны надеваются на лампы, вставляются стартеры. Нужно проверить, работает ли наша система. После ее тестирования нужно решить, где будут располагаться держатели ламп и дроссели. Отмечаем эти места. Из листа ПВХ нужно нарезать чопики, которые будут впоследствии приклеены к задней части светового короба. С помощью саморезов закрепляются держатели и дроссели.

Как сделать лайтбокс, чтобы он работал? Для этого нарезаем проводку для ламп, затем зачищаем концы. Лампы нужно установить в держатели. Внутри короба следует соединить проводку, которая будет выводиться через отверстие задника наружу. Провод обязательно должен быть изолирован. После того как эти работы выполнены, нужно проверить, правильно ли мы воспроизвели технологию создания короба.

Как соединять светодиоды?

Разумеется, что использование драйвера не полностью решит проблемы связанную с подключением большого количества светодиодов. Для подключения 512 светодиодов понадобится 32 таких драйвера, а от микроконтроллера еще больше управляющих ножек.

Поэтому мы пойдём другим путём и объединим светодиоды в строки и столбцы, таким образом мы получим двухмерную матрицу. Лед куб же занимает все три оси. Доработав идею объединения светодиодного куба 8x8x8 у которого светодиоды объединены в группы, можно прийти к такому выводу:

Чтобы управлять такой конструкцией нужно 8 x 8 = 16 управляющих пинов на колонки, и по одной на каждый этаж, всего этажей тоже 8. Итого вам нужно 24 управляющих канала.

На колодку input подаются сигнал с трех ножек микроконтроллера.

Чтобы зажечь необходимый светодиод, например, расположенный на первом этаже, в первой строке третий по счету, вам нужно подать минус на столбец номер 3, а плюс на этаж номер 1. Это справедливо если вы собрали этажи с общим анодом, а столбцы – катодом. Если наоборот, соответственно и управляющие напряжения должны быть инвертированы.

https://youtube.com/watch?v=BgRWZGuR9XE

Led куб – что нужно для самостоятельной сборки

Если вы увлекаетесь самоделками, любите ковыряться в схемах электроники – попробуйте собрать светодиодный куб своими руками. Для начала нужно определиться с размерами. Поняв принцип работы устройства, вы можете модернизировать схему как с целью увеличения светодиодов, так и с меньшим их количеством.


Светодиодный куб с гранями на 8 диодов

Давайте разберем как это работает на примере куба со стороной в 8 светодиодов. Такой куб может испугать начинающих, но если вы будете внимательным при изучении материалов – вы с лёгкостью освоите его.

Чтобы собрать led cube 8x8x8 вам понадобится:

  • 512 светодиодов (например 5мм);
  • сдвиговые регистры STP16CPS05MTR – 5 шт;
  • микроконтроллер для управления, см. Arduino Uno или любую другую плату;
  • компьютер для программирования системы;

Собираем светодиодный куб

Возьмите 64 светодиода и проверьте их работоспособность, подключив каждый к пальчиковой батарейке. Это, конечно, скучная процедура, но она необходима. Иначе из-за одного нерабочего светодиода впоследствии может быть куча проблем. Установите 16 светодиодов в отверстия в соответствии со стрелками на распечатке. Красные стрелки соответствуют плюсу (анод), синие — минусу (катод). Все аноды соедините между собой. После этого переверните коробку и вытолкните светодиоды. Выталкивайте аккуратно, чтобы не повредить собранный слой. Все. Первый слой готов. Аналогичным образом формируем еще три слоя. После соединяем четыре получившихся слоя с помощью свободных катодов. Советую соединять контакты начиная с центра и перемещаясь к периферии. Светодиодный куб начинает принимать необходимые очертания!

Последняя стадия создания неонового короба

После проверки системы светодиодной подсветки можно приступать к дальнейшим работам. Во-первых, нужно вырезать лицевик. Для этого целесообразно использование органического стекла. Углы должны быть закруглены. С лицевика нужно снять защитную пленку, промыть его распылителем и резиновым ракелем. Затем вставляются изображение или текст. Пленка должна быть тщательно разглажена, а излишки монтажной пены удаляются. Чтобы доделать лайтбокс своими руками, нужно просверлить в изделии несколько отверстий диаметром до 1 см. Они будут служить вентиляционными выходами и для отвода влаги из изделия.

Конструирование светодиодного куба 3x3x3

Шаг 1.

Сначала необходимо с помощью батарейки SR2032 или мультиметра проверить светодиоды на исправность, потому что если потом выяснится что какой-то светодиод неисправен, то заменить его в уже собранном кубе будет не очень просто.

Шаг 2.

Затем необходимо с соединительных проводов удалить изоляцию как показано на рисунке. Для создания куба можно использовать любые соединительные провода, но стоит отметить, что провода для макетной платы для этой цели подойдут отлично. Затем полученные оголенные провода необходимо нарезать на отрезки длиной 7 см – всего необходимо 6 таких отрезков. Эти отрезки проводов будут использоваться для скрепления слоев светодиодов между собой.

Шаг 3.

На этом шаге необходимо взять пустую картонную коробку и наклеить на ее верх белую бумагу как показано на рисунке. Белая бумага нужна будет для точного позиционирования точек.

После этого возьмите карандаш и линейку и отметьте 9 точек на бумаге через каждые 2 см таким образом формируя структуру куба как показано на рисунке.

Мы здесь используем расстояние 2 см потому что длина отрицательных контактов светодиодов составляет 2.5 см. То есть в данном случае у нас будет 5 мм для припаивания одного светодиода к другому. Если мы выберем большее расстояние, то пайка может уже составить проблему, при меньшем расстоянии куб будет выглядеть несколько неуклюже. Поэтому 2 см будет в данном случае наиболее подходящим расстоянием.

После этого возьмите любой заостренный предмет, например ручку или карандаш и проделайте отверстие в каждой точке. Отверстия должны быть такого размера, чтобы в них достаточно устойчиво держался светодиод – они не должны быть слишком маленькими (светодиод не будет влезать в них или у нас не будет возможности покачивать его во время пайки) или слишком большими (светодиод будет проваливаться в них). Поэтому каждое сделанное отверстие проверяйте с помощью светодиода.

Шаг 4.

После этого поместите один светодиод в отверстие и согните его положительный контакт как показано на рисунке ниже.

После этого согните положительный контакт светодиода еще раз чтобы он сформировал форму буквы ‘L’. При близком рассмотрении на контакте светодиода можно рассмотреть небольшую выемку в том месте, где его следует сгибать в форму буквы ‘L’. После этого согните отрицательный контакт светодиода вправо как показано на следующем рисунке.

Шаг 5.

Затем повторите все эти шаги для остальных двух светодиодов и упорядочите эти 3 светодиода в форме ряда как показано на рисунке. Этот шаблон будет использован для всех остальных светодиодов куба. Можно даже сначала согнуть выводы у всех 27 светодиодов куба, а только потом упорядочить их и спаять их концы.

Но для начала повторим описанную процедуру для 9 светодиодов, которые упорядочим в форму матрицы как показано на рисунке.

Шаг 6.

После этого спаяйте все отрицательные выводы светодиодов как показано на рисунке. Три светодиода будут образовывать ряд.

После этого возьмите два оголенных проводника длиной по 7 см (их мы заготовили ранее), поместите их как показано на рисунке и припаяйте 6 концов этих светодиодов чтобы сформировать полную матрицу.

Теперь все отрицательные выводы 9 светодиодов соединены друг с другом, то есть мы будем иметь 9 положительных выводов (CP1-CP9) и один отрицательный вывод (CN1). После того как мы вынем эту структуру из отверстий в картоне и обрежем выступающие концы мы получим один слой нашего светодиодного куба как показано на следующем рисунке.

Шаг 7.

Аналогичную последовательность действий мы должны предпринять и для изготовления других двух слоев куба, внешний вид этих сконструированных двух слоев показан на следующем рисунке.

Шаг 8.

Теперь, когда у нас есть все 3 слоя куба, нам необходимо состыковать их вместе чтобы получить куб.

Сначала возьмем 1 и 2 слои и поместим один из них поверх другого. Спаяем все общие положительные выводы этих слоев как показано на рисунке ниже. К примеру, вывод CP1 первого слоя необходимо будет припаять к выводу CP1 второго слоя, вывод CP2 первого слоя — припаять к выводу CP2 второго слоя и т.д. Для удобства пайки желательно чтобы положительные выводы одного слоя «заходили» на положительные выводы другого слоя на расстояние примерно 5 мм.

После этого пристыкуем к получившейся структуре оставшийся 3-й слой и у нас получится полный куб

Припаивать 3-й слой будет немного сложнее чем 2-й к первому, поэтому старайтесь делать это осторожно чтобы не сломать структуру

Во время пайки всей этой структуры имейте ввиду, что не следует паяльником нагревать (прикасаться) вывод светодиода более 5 секунд, иначе можете перегреть светодиод и он выйдет из строя – а заменить его в уже сделанной (хотя бы частично) структуре куба будет непросто.

СВЕТОДИОДНЫЙ КУБ

Что такое светодиодный куб? Это — куб, по всему объему которого расположены светодиоды. И каждый светодиод (можно цветной) — управляется отдельно. С помощью светодиодного куба можно создавать различные световые шоу и анимацию. Светодиодный куб может отображать различную световую анимацию, которая уже запрограммирована в нем. Сложные схемы 3Д светодиодных кубов даже могут отображать различные объемные слова и надписи. Проще говоря светодиодный куб по своей сути является объёмным монитором, только с низким разрешением, который позволяет отображать пространственные структуры и графику. Конечно, это решение не подходит для просмотра видео, но может быть хорошо использовано для оформления шоу и презентаций, для развлечений и выставок, рекламы и дизайна. Думаю, многим хотелось собрать такой LED кубик, но не у всех была возможность приобрести микроконтроллер, и конечно не все умеют программировать. Поэтому вот очень простая схемотехническая альтернатива:

Предложенный вариант светодиодного куба не нуждается в программировании, схема проста и все детали доступы. А микросхема CD4020 дает разнообразные композиции, почти не уступающие программируемым кубикам. Привожу список используемых в светодиодном кубе деталей с описанием:

1)КР1006ВИ1 (NE555)


Микросхема включает около 20 транзисторов, 15 резисторов, 2 диода. Выходной ток 200 мА, ток потребления примерно на 3 мА больше. Напряжение питания от 4,5 до 18 вольт. Точность таймера не зависит от изменения напряжения питания и составляет не более 1% от расчетного значения.

2) К561ИЕ16 (CD4020, MC14020)


Это 14-разрядный двоичный счетчик-делитель.


3)Светодиоды — на ваш вкус, 27шт; 4)Резистор 33К; 5)Конденсатор 10мкФ; 6)Микро выключатель с фиксацией (не обязательно); 7)Крона 9В; 8)Панели для микросхем (не обязательно).

Итак, рисуем печатную плату светодиодный куба на стеклотекстолите и погружаем в хлорное железо травиться.

А пока наша плата травится займемся самой сложной частью — самим LED кубиком. Просверлим отверстия в фанере или плотном картоне под светодиоды и вставим их туда. Теперь все катоды (минусы) сгибаем по часовой стрелке и спаиваем их. К среднему светодиоду припаиваем проволочки самостоятельно.


Таким же образом делаем остальные этажи светодиодного куба.


Теперь надо их спаять вместе. Только на этот раз спаиваем аноды светодиодов (плюсы).


Припаиваем последний третий этаж. Готово!!)))


Берем нашу уже протравившуюся плату и сверлим отверстия. Сначала к печатной плате припаиваем перемычки, а потом детали.


И наконец, последний штрих – припаиваем кубик.


Но если поднять питание схемы 12В может сгореть микросхема CD4020. Именно по этому я и поставил крону 9В. В этом есть свои плюсы: кубик можно таскать с собой, ему не нужна розетка и микросхема уже не сгорит. Но есть и минусы – периодически придется менять батарейку. Для своего светодиодного куба я сделал коробочку из картона. И вот что у меня в итоге получилось:

Материал и фото предоставил [)еНиС.

Форум по светодиодному кубу

Создаем простой вариант

Мы создадим лайтбокс своими руками простой конструкции размером 1250 мм на 740 мм. Процесс будет состоять из нескольких этапов. Сначала мы создаем в компьютерной программе Corel Draw макет изделия масштабом 1:1. Файл под резку на специальном устройстве — плоттере — выполняется тонкими контурами, после чего режется на пленке Oracal. Следующий этап: убрать вокруг букв, графики все то, что нам не понадобится. Затем наносим его на пленку монтажную — делается это от центра к краю. Обрезаем все лишнее.

Большую роль играет подготовка алюминиевого профиля — он должен быть рассчитан с учетом формы и длины ламп, которые будут вставляться в световой короб. На следующем этапе нужно собрать три из четырех частей короба. Для этого используются профили и уголки. В них высверливаются отверстия под саморезы, с помощью которых закрепляются металлические элементы.

На следующей стадии работ нужно выполнить задник нашего светового короба. Для этого мы берем лист ПВХ, с помощью ножа или пилы подрезаем углы. Вставляем задник в короб. Чтобы создать лайтбоксы со светодиодной подсветкой, нужно приобрести соответствующие лампы, а также патроны под них и держатели.

Сборка куба

После того, как все необходимые компоненты вы приобрели, нашли или сделали, можно приступать к сборке светящейся основы. Чтобы было проще, собирать стоит по слоям, но прежде разберемся, где у светодиодов минус и плюс (катод и анод). Длинная ножка это плюс, короткая, соответственно, минус.

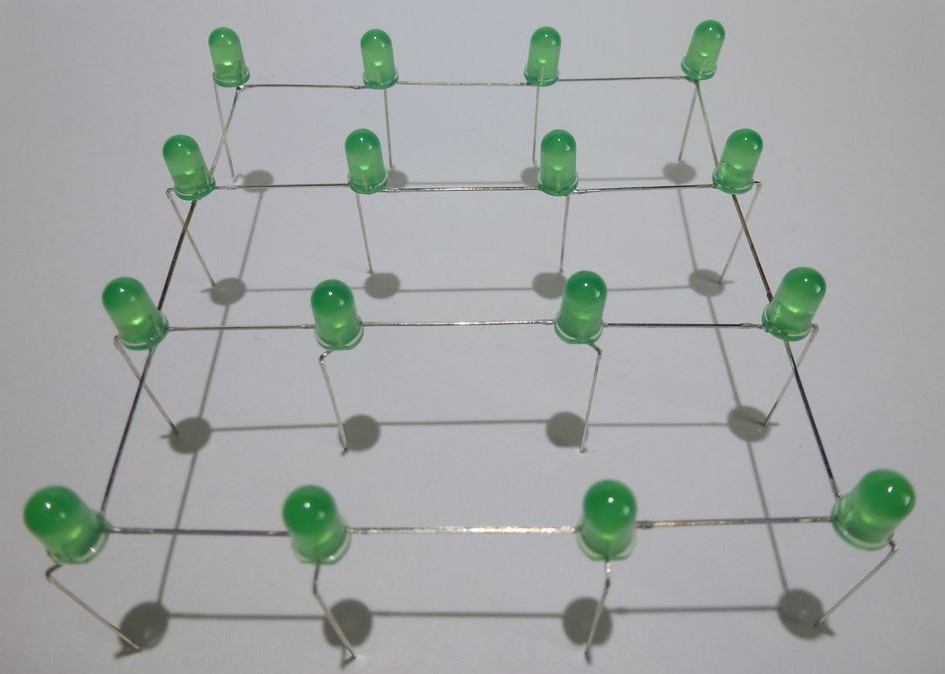

Чтобы в итоге все слои получились одинаковыми, нам потребуется шаблон. Для этого берем обычную дощечку или плотный пенопласт и рисуем на нем квадратную сетку 4х4 с размером стороны, аналогичной задуманному размеру граней куба. Но здесь следует помнить, что впоследствии нам нужно светодиоды спаивать между собой. Поэтому расстояние между соседними по вертикали и горизонтали точками пересечений должно быть одинаковым и чуть меньше длины анода (длиной ножки).

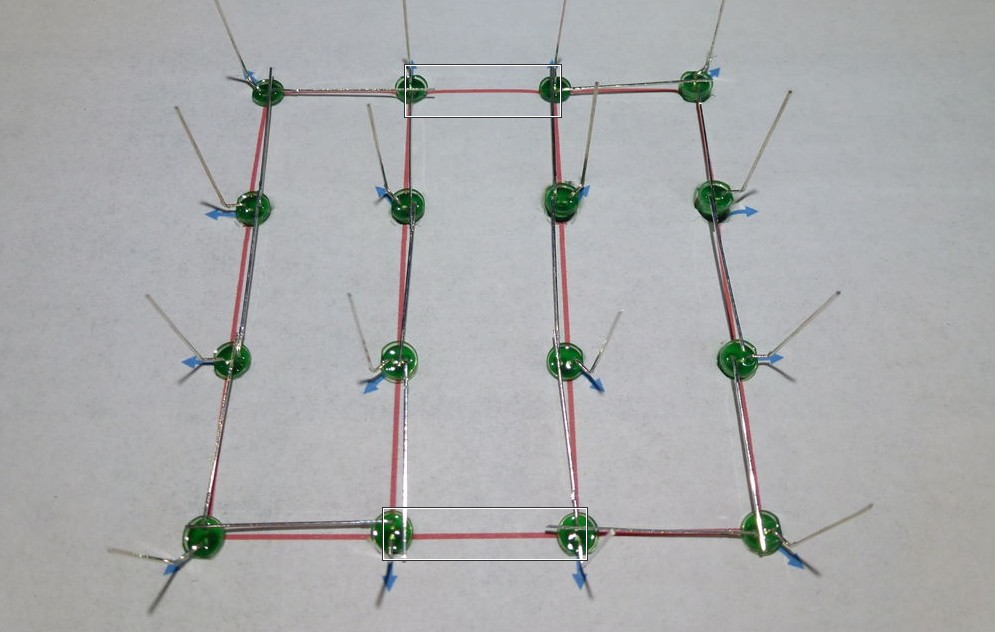

Когда сетка готова, в точках пересечений делаем отверстия и размещаем в них светодиоды. Затем, отгибаем аноды последовательно на соседние диоды, так чтобы у нас получилось два параллельных прямоугольника. После берем у пары лишних (бракованных) диодов еще две длинных ножки и делаем соединение между ближними (соседними) вершинами прямоугольников. Остается спаять все плюсы и один слой готов. Аккуратно, чтобы не повредить пайку, извлекаем диодную сетку из гнезд, и в описанный способ делаем еще три таких же слоя.

Обратите внимание – короткие ножки, то есть, наши минуса, должны находиться в одинаковом вертикальном положении, чтобы потом можно было спаять через них слои между собой! Иногда невозможно оставить ножки прямыми и расположить их по одной линии. Чтобы все получилось, просто отогните каждую ножку у самого диода в сторону, а потом на расстоянии миллиметра от внешнего диаметра головки снова выгните на вертикаль, и все будет нормально

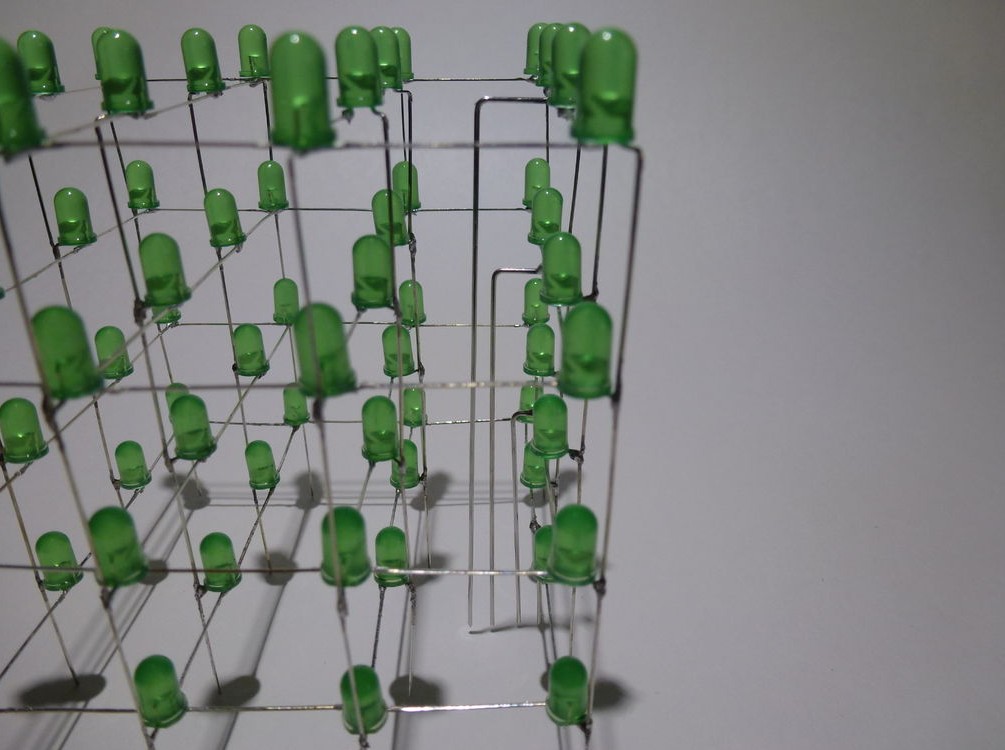

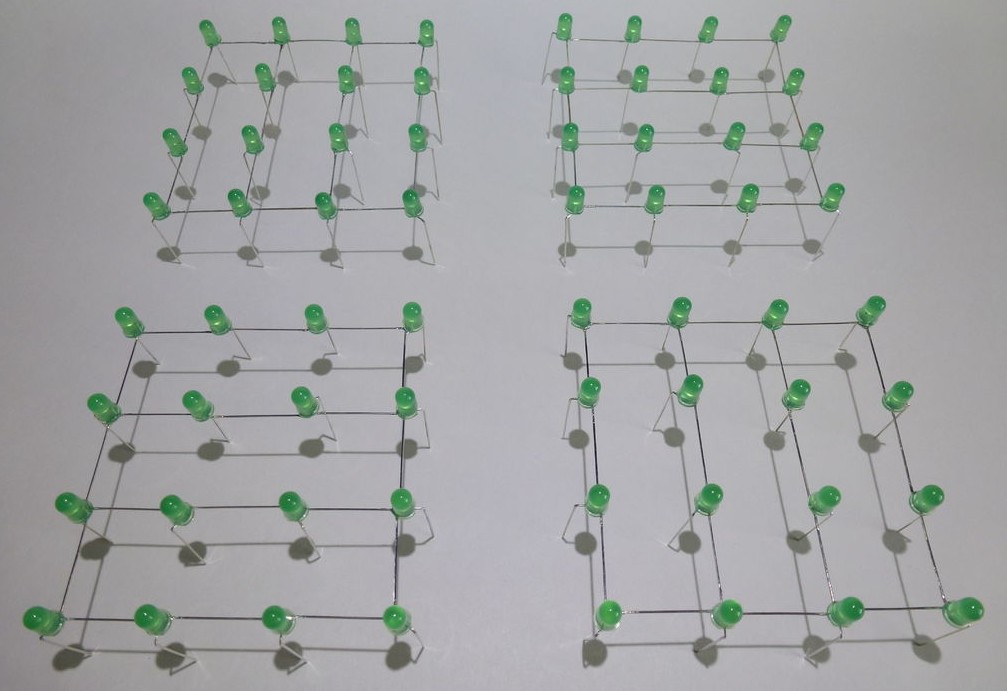

Когда все слои готовы, просто спаяйте последовательно минуса, образуя готовый куб с пятью цепями соединений – по одному для каждого слоя и общий для минуса. Причем ножки нижнего слоя у нас остаются торчать вниз, именно с их помощью мы закрепим куб на корпусе и заодно подключим к контроллеру.

Не расстраивайтесь, если какая-то сетка слоя или куб в целом получаются не особо ровными. Поверьте, с первого раза сделать идеально не выходит ни у кого, даже у таких опытных мастеров, как специалисты нашей компании ЛайтХаус. Со временем набьете руку, учтете все ошибки и сложные моменты, и кубики будут получаться замечательными!

Что делать если у меня нет таких навыков?

Если вы не уверены в своих силах и знаниях электроники, но хотите себе такое украшение для рабочего стола, вы можете купить готовый куб. Для любителей мастерить простенькие электронные поделки, есть отличные варианты проще с гранями 4x4x4.


Куб с размером грани 4 диода

Готовые наборы для сборки можно приобрести в магазинах с радиодеталями, а также их огромный выбор на aliexpress.

Сборка такого куба разовьет у начинающего радиолюбителя навыки пайки, точность, правильность и качество соединений. Навыки работы с микроконтроллерами пригодятся для дальнейших проектов, а с помощью Arduino вы можете научится программировать простые игрушки, а также средства автоматизации для быта и производства.

К сожалению, из-за особенностей языка программирования Arduino – sketch есть некие ограничения в плане быстродействия, но поверьте, что когда вы упретесь в потолок возможностей этой платформы, скорее всего освоение работы с «чистыми» МК у вас не вызовет существенных трудностей.

Оцените, пожалуйста, статью. Мы старались:)

Подключаем светодиодный куб

Сначала разделите вашу рейку коннекторов на три части таким образом, чтобы они подошли к цифровым и аналоговым пинам Arduino Uno. Зачистите и установите на вашей маетной плате в коробке 16 проводов для цифровых входов (рядов). 4 провода от аналоговых входов подключите с использованием резисторов на 100 Ом. Теперь переходите к подключению концов проводов к трем рейкам коннекторов. Подключение реализовано таким образом, что есть возможность управлять светодиодами вдоль трех осей. Колонки соответсвуют осям X и Y. Плюс к этому, благодаря четырем слоям мы получаем координату Z. Если вы посмотрите вниз с угла светодиодного куба, первый квадрант будет соответствовать обозначению (1, 1). Таким образом, каждый светодиод может быть инициализирован по подобной же методике. Давайте рассмотрим пример. Посмотрите на рисунок выше и найдите светодиод A(1,4). «A» означает, что это один и первых слоев, а «(1,4)» соответсвтует координатам X=1, Y=4.

Ряды/колонки

(1,1)-13

(1,2)-12

(1,3)-11

(1,4)-10

(2,1)-9

(2,2)-8

(2,3)-7

(2,4)-6

(3,1)-5

(3-2)-4

(3-3)-3

(3,4)-2

(4,1)-1

(4,2)-0

(4,3)-A5

(4,4)-A4

Альтернативы 8x8x8

Кратко прокомментирую альтернативные варианты, доступные для покупки. На выбор есть несколько модификаций кубов, с поддержкой карт памяти, с динамиками для воспроизведения музыки, однако из более дорогих версий интерес представляет модификация под номером 4 , умеющая посредством USB-TTL конвертера напрямую выводить графику, нарисованную в программе3D8S — эта модификация может быть интересна тем, кто не умеет программировать. Остальные возможности вроде карт памяти, динамиков, анализов спектра, пультов — лично по моему мнению просто переплата денег за ненужные фичи. Если умеете программировать, то рекомендую взять самую дешёвую версию с поддержкой Ардуино под номером2 . На али стоимость дешевле, чем на ebay. Кроме того, каждой модификации существует несколько видов — трёхцветная (как в обзоре), и одноцветная, т.е. все светодиоды одного цвета, и этих цветов доступно всего пять: красный, белый, синий, зелёный и розовый. Только мне не понятно, почему розовая версия самая дорогая из них.

1)

Самая простая и дешёвая версия куба, без поддержки АрдуиноEBAY:Трёхцветный — 20$ + 2.5$ (доставка) ||Одноцветный — 18.30-21.30$ + 2.5$ (доставка)AliExpress:Трёхцветный — 17.48$ ||Одноцветный — 16.28-18.68$

2)

C поддержкой работы от АрдуиноEBAY:Трёхцветный — 21$ + 2.5$ (доставка) ||Одноцветный — 19$ + 2.5$ (доставка)AliExpress:Трёхцветный — 18.67$ ||Одноцветный — 17.71-20$

3)

Поддержка Ардуино + пульт ДУ + муз.спектрEBAY:Трёхцветный — 24.23$ + 2.5$ (доставка) ||Одноцветный — 23-27$ + 2.5$ (доставка)AliExpress:Трёхцветный — 25.78$ ||Одноцветный — 25.28-27.38$

4)

Поддержка Ардуино + пульт ДУ + муз.спектр + работа напрямую с ПК через программу 3D8SEBAY:Трёхцветный — 28$ + 2.5$ (доставка) ||Одноцветный — 27-30$ + 2.5$ (доставка)AliExpress:Трёхцветный — 27.39$ ||Одноцветный — 26-29$

5)

Муз.спектр + работа напрямую с ПК через программу 3D8S + слот для карт памятиEBAY:Трёхцветный — 35.83$ + 2.5$ (доставка) ||Одноцветный — 35.68-38$ + 2.5$ (доставка)AliExpress:Трёхцветный — 29.34$ ||Одноцветный — 28.5-30$

6)

Пульт ДУ + муз.спектр + работа напрямую с ПК через программу 3D8S + слот для карт памяти + динамик для воспроизведения музыкиEBAY:Трёхцветный — 30$ + 2.5$ (доставка) ||Одноцветный — 29-30$ + 2.5$ (доставка)AliExpress:Трёхцветный — 36$ ||Одноцветный — 35-36$

Видео LED CUBE

В данном кубе также имеется COM-порт для подключения к компьютеру, чтобы через программу можно было самостоятельно послойно создавать фигуры, а потом проиграть их все вместе. Можно и без куба их создавать, потом подключить и увидеть, а можно в режиме реального времени зажигать определенные светодиоды и видеть их. Правда не пробовал еще так, надо провод поискать и компьютер с разъемом таким, или переходник под USB. Позже смотрел многоцветные светодиоды, думал их заказать, но на куб наверное они не самый лучший вариант, они ведь мигают в определенной последовательности, а там не знаю как получилось бы… В общем заказал RGB 100 штук, побалуюсь потом… Автор проекта DGR

Обсудить статью LED CUBE

Как соединять светодиоды?

Разумеется, что использование драйвера не полностью решит проблемы связанную с подключением большого количества светодиодов. Для подключения 512 светодиодов понадобится 32 таких драйвера, а от микроконтроллера еще больше управляющих ножек.

Поэтому мы пойдём другим путём и объединим светодиоды в строки и столбцы, таким образом мы получим двухмерную матрицу. Лед куб же занимает все три оси. Доработав идею объединения светодиодного куба 8x8x8 у которого светодиоды объединены в группы, можно прийти к такому выводу:

Чтобы управлять такой конструкцией нужно 8 x 8 = 16 управляющих пинов на колонки, и по одной на каждый этаж, всего этажей тоже 8. Итого вам нужно 24 управляющих канала.

На колодку input подаются сигнал с трех ножек микроконтроллера.

Чтобы зажечь необходимый светодиод, например, расположенный на первом этаже, в первой строке третий по счету, вам нужно подать минус на столбец номер 3, а плюс на этаж номер 1. Это справедливо если вы собрали этажи с общим анодом, а столбцы – катодом. Если наоборот, соответственно и управляющие напряжения должны быть инвертированы.

Для того, чтобы вам было удобно спаивать куб из светодиодов вам нужно:

Для корректной работы куба из светодиодов нужно собрать его по слоям с общим катодом, а столбцы – анодом. Подключить к выводам Arduino то что на схеме обозначено, как input в такой последовательности:

№ вывода Arduino Название цепи
2 LE
3 SDI
5 CLK

Что нужно для старта работы с Arduino

Оригинальные платы, наборы и компоненты выпускает компания Arduino. С ростом популярности конструктора появились и другие похожие продукты — комплекты с оригинальными платами Arduino или их аналогами.

Наборы — это удобно: вы получаете плату, все нужные датчики и механизмы, а также инструкции. Вариант комплектации обычно подбирается для конкретной цели. Например, чтобы вы смогли соорудить автомобиль с управлением по Bluetooth или робота, который будет патрулировать квартиру.

Но оригинальные платы и другие компоненты Arduino стоят сравнительно дорого. Так, Arduino Uno третьей ревизии на официальном сайте предлагается за 23 доллара. Стартовый набор Arduino Starter Kit на базе Arduino Uno с макетной платой, коннекторами, светодиодами — за 93 доллара. И это без учёта стоимости доставки.

В продаже можно найти конструкторы на базе оригинальных итальянских плат Arduino. Например, есть российская серия «Матрёшка», наборы от издательства «БХВ‑Петербург» и вариант конструктора «Знаток».

Аналоги, скопированные с Arduino, обойдутся дешевле. Правда, качество многих китайских плат не гарантируется: они могут даже не включиться или работать с ошибками. А датчики, моторы, платы расширения из других наборов иногда несовместимы с платформой.

На Ozon продаются комплекты с платами‑аналогами. Например, здесь есть неплохой вариант за 2 990 рублей с учётом скидки. Внутри — копия Arduino Uno, макетная плата, хороший набор датчиков, светодиодов и коннекторов, а также пульт управления, экраны, кнопки и другие компоненты.

Такой же комплект на AliExpress стоит вдвое дешевле — 1 558 рублей. Доставка бесплатная. Больше наборов можно увидеть на этой странице.

Россия выпускает платы — аналоги Arduino под брендом Iskra. Так, Iskra Neo похожа на Arduino Leonardo, на базе неё есть набор «Планета XOD». А Iskra Mini — аналог Arduino Mini.

Помимо наборов с платформой Arduino, продаются и комплекты датчиков, коннекторов и так далее. Наконец, можно заказать по отдельности и нужную плату, и каждый недостающий компонент для системы, которую вы спроектировали.

Домашние способы

Опытные бармены точно знают, как сделать прозрачный лед дома, без использования специального оборудования. Для этого есть несколько несложных методов.

Метод первый

Для этого варианта вам нужно будет подготовить:

  • чистую воду, пропущенную через фильтр, либо приобретенную в магазине, но без газа;
  • емкость для кипячения, например кастрюлю;
  • формы для заморозки.

Создание льда таким методом подразумевает несколько шагов:

  1. Воду очистить от лишних солей и взвесей или взять уже очищенную.
  2. Налить жидкость в емкость и вскипятить.
  3. Охладить ее при комнатной температуре.
  4. Вскипятить воду еще раз — так уйдет больше воздуха.
  5. Остудить воду, пропустить ее через фильтр.
  6. Влить остывшую до комнатной температуры воду в формы и заморозить.
