Содержание
Составляющие части камина
Схема камина и его принцип работы
Прежде чем приниматься за сборку камина, я покажу вам из каких основных частей он состоит.
Конечно, многие знают, что его основными составляющими являются топка и дымоход, но существуют также множество других элементов:
- Зольник.
- Сборник дыма.
- Система конвекции.
- Устройство нагрева.
- Задвижка для уборки золы.
- Колосниковая решетка.
- Футеровка (Внутренний защитный облицовочный слой).
- Отсекатель пламени.
- Дверцы для защиты.
Каждый из этих элементов обеспечивает комфортную и безопасную работу с камином, тогда как основной процесс подпадает на топку и дымоход, обеспечивающий стабильную циркуляцию воздуха внутри каминной системы. Не стоит забывать и про «портал» — именно эта часть камина подпадает под декор.
Дымоход
Как говорилось выше, дымоход должен иметь определенный размер. Если при установке металлической топки он известен заранее, так как патрубок уже имеет нужный диаметр, то при возведении кирпичного, нужно рассчитать его сечение.
Это нужно для того, чтобы была хорошая тяга, но вместе с тем – не чрезмерная, чтобы тепло просто не вылетало в трубу. Размер канала дымохода зависит от размера очага и обычно составляет 20×20 или 25×25 сантиметров, при среднем размере топки 60×75 сантиметров.
Обязательная термоизоляция деревянных стен…
На патрубок топки надевается металлическая труба. Для пожаробезопасности ее необходимо отделить жаростойкой прослойкой от горючих деревянных стен. Этот процесс проводят перед тем, как закрыть дымоходную трубу декоративным экраном, который может быть сделан из жаростойкого гипсокартона, закрепленного на металлический профиль. Этот процесс можно изучить, посмотрев представленное ниже видео.
На данном фото — дымоотводная труба, отделенная от бревенчатой стены, и проходящая через потолочное перекрытие.
… и проходов через перекрытие.
Далее нужно рассмотреть проход трубы через толщину потолочного перекрытия.Вокруг нее лучше всего устроить короб, который будет отделять трубу от деревянных деталей на расстояние 15÷20 сантиметров, в который укладывается негорючий материал, например, минеральная вата или керамзит. Сверху короб с изоляцией закрывают металлическим проходом, который в готовом виде можно приобрести в специализированном магазине.
Оголовок дымохода, выведенный через кровлю, хорошо гидроизолируется — это можно сделать с помощью разных готовых проходов. Они производятся из гибкого материала, который легко принимает форму рельефа кровли или, как в данном случае, из нержавеющего металла. Такой проход больше подойдет для кровли с неглубоким рельефом.
Гидроизоляция кровельного прохода
Сверху на трубу обязательно надевается зонтик, оберегающий канал дымохода от попадания извне грязи и осадков.
Оформление проходов кирпичной трубы проходит таким же образом, как и металлической. Ее кладка проходит по отдельной порядовой схеме.
Проходы кирпичной трубы через перекрытия и кровлю сделать намного сложнее
Сделать эту работу довольно сложно, для ее выполнения лучше пригласить мастера-печника. Но нужно отметить, что на кирпичный камин также можно установить металлическую трубу, которую при желании до выхода ее на чердак можно закрыть кирпичной кладкой.
Портал камина
Существует два принципиальных вида перекрытий портала – прямой и арочный. Прямая конструкция имеет самый простой вид, но при этом ее монтаж по праву считается самым сложным. Основной проблемой обустройства прямого перекрытия является требовательность к точности расчета угла спила кирпича и сложность его укладки.
Расположенный внизу подтопливник обычно выполняется в форме прямоугольника или трапеции. Прямо над топкой формируется устье, в которое уходит весь дым, выделяемый при горении топлива. Для регулировки отведения дыма используется заслонка, устанавливаемая в передней части дымохода. На переднем краю устья располагается перекрытие, а за ним – каминный зуб.
Арочные порталы в зависимости от формы делятся на три категории:
- Полуциркульные. В таких конструкциях радиус арки составляет ровно половину ширины топочной камеры. Полуциркульные порталы считаются самыми надежными и простыми.
- Лучковые. Угол изгиба лучковых арок несколько меньше, чем полуциркульных, поэтому такой вариант лучше всего подходит для топок, имеющих большую ширину. Кроме того, лучковая арка портала вполне может использоваться в ситуациях, где есть необходимость ограничить высоту топочной камеры.
- Прямые.
Чертеж и стоимость камина в беседку на улице из кирпича: как сделать самому
Эффектно смотрится камин-барбекю в уличной беседке. Он не только ее обогревает и создает атмосферу уюта, но и может быть использован для готовки. Дровяной камин в беседке — стационарная конструкция, которую невозможно перенести и разобрать для хранения в сезон холодов.
К его возведению подходят максимально ответственно, отдельное внимание уделяя фундаменту, поскольку он должен выдержать массу очага. В его стоимость при самостоятельном изготовлении входят только затраты на покупку и доставку материалов и комплектующих
Для беседки подходят любые виды каминов, но наибольшей популярностью пользуются двухуровневые с дровенником и топкой. Возведение начинают с обустройства фундамента. Затем на бетонное основание укладывают кирпичные ряды в соответствии с выбранной схемой.
Процедура кладки не отличается от технологии возведения отопителя в доме. Строительство очага завершают декорированием. Беседку облицовывают вагонкой, керамической плиткой или камнем. В отделке камина эстетично выглядит бутовый гранит, базальт и доломит. Более бюджетный вариант — декоративный облицовочный кирпич.
Технология монтажа
Установка заводского каминного комплекта осуществляется по следующей технологии:
- Подводка к дымоходу. Поскольку вес готовой конструкции намного меньше капитального камина, поэтому ее можно устанавливать даже на верхнем этаже здания. Камин просто врезается в уже имеющийся дымоход по обычной технологии, подробнее о которой можно узнать в соответствующей статье.
- Монтаж основания. В качестве основы используется все та же плитка или керамогранит. Материал основания крепится при помощи термостойкой мастики.
- Сборка насухо. Перед тем, как смонтировать камин, стоит проверить набор на комплектность, для чего нужно просто собрать все элементы без использования раствора.
- Выравнивание топки. Чтобы конструкция работала правильно, нужно заранее подумать, как правильно поставить камин. Топка в заводских каминных наборах обычно устанавливается на ножках, оборудованных регулировочными болтами, которые позволяют регулировать конструкцию по уровню.
- Обклеивание блоков скотчем. При сборке конструкции насухо желательно заклеить их скотчем по периметру. Эта операция позволяет быстро и безболезненно убрать все следы мастики с пола после монтажа.
- Монтаж блоков камина. Сначала торцы блоков промазываются мастикой при помощи узкого шпателя. Мастики при этом нужно использовать немного, чтобы она не выступала за края блоков. Опорные элементы тоже намазываются и устанавливаются на свое место, после чего можно выставлять наружные блоки. Установленные блоки нужно проверять на предмет выравнивания еще до застывания мастики. При монтаже стоит взять малярный скотч и скрепить им блоки, чтоб они не развалились, пока мастика находится в свежем состоянии.
- Декорирование. Поскольку в стандартный заводской комплект не входят отделочные элементы, приобретать их нужно будет отдельно. Облицовка чугунного камина вполне может выполняться искусственным камнем, который и монтируется просто, и выглядит хорошо.
- Сборка дымоходного короба. Технология создания дымоходного короба выглядит так же, как и в предыдущем случае, но благодаря наплавлению дымохода в стену можно обойтись однокамерным коробом, не требующим разделения на секции. В конце монтажа в поверхностях короба вырезаются проемы для установки вентиляционных решеток.
Заключение
Существует масса видов каминных конструкций, и сложность их обустройства варьируется в достаточно широком диапазоне. Описанные технологии монтажа довольно просты, поэтому ими смело можно пользоваться при самостоятельной сборке камина. В любом случае, перед тем, как установить камин своими руками, нужно внимательно и подробно изучить каждый этап этой работы, чтобы в процессе не столкнуться с неожиданными затруднениями.
Установка топки для камина
При сборке топки, соблюдайте все правила и нормативные акты, касающиеся национальных и европейских стандартов.
Во время проведения работ, обратите особое внимание на положения, касающиеся пожарной безопасности, варианты
использования материалов и размеры вентиляционных каналов.
При сборке камина, важно обеспечить доступ к прочистке топки и дымохода.
На схеме показаны отдельные элементы безопасности и элементы конструкции в стандартные и защищённые стены.
1. Стены
2. Слой изоляции (дымоход)
3
Подключение дымохода
4. Слой изоляции (задняя стенка)
5. Конвекционная зона
6. Решетки для притока конвекции воздуха
7. Бетонная плита мин. 10 см
8. Потолок
9. Слой изоляции (пол)
10. Подача воздуха в камин
11. Короб камина
12. Изоляционный слой (потолок)
13. Сетки для извлечения конвекции воздуха
14. Защитный пол сделан из пожаробезопасного материала
15. Слой изоляции
16. Каминная облицовка
17. Зона излучения
18. Легковоспламеняющийся материал
19. Вентилируемая защита горючего материала
20. Защита стены
21. Противопожарная защита прохода дымового канала
22. Межсетевой экран из минерального материала
23. Мебель из сгораемых материалов — минимум 5 см от облицовки топки
Слой изоляции (дымоход)
3. Подключение дымохода
4. Слой изоляции (задняя стенка)
5. Конвекционная зона
6. Решетки для притока конвекции воздуха
7. Бетонная плита мин. 10 см
8. Потолок
9. Слой изоляции (пол)
10. Подача воздуха в камин
11. Короб камина
12. Изоляционный слой (потолок)
13. Сетки для извлечения конвекции воздуха
14. Защитный пол сделан из пожаробезопасного материала
15. Слой изоляции
16. Каминная облицовка
17. Зона излучения
18. Легковоспламеняющийся материал
19. Вентилируемая защита горючего материала
20. Защита стены
21. Противопожарная защита прохода дымового канала
22. Межсетевой экран из минерального материала
23. Мебель из сгораемых материалов — минимум 5 см от облицовки топки
Подготовка к строительству
Начало любого строительство – это подготовка эскиза и проведение расчетных работ. Для начала следует нарисовать будущий камин от руки по отношению к помещению. Также следует тщательно прорисовать расположение топки, форму портала, дымохода и другие элементы. Размеры сначала следует указать предварительно, после чего произвести расчеты по формулам.
На основании приблизительного рисунка следует сделать подробный чертеж. В нем нужно указать размеры всех деталей, боковой разрез постройки и другие элементы
Особое внимание необходимо уделить схеме порядовки, по которой будет проводиться постройка. Существует множество таких схем
Можно выбрать оптимальный вариант или продумать свой собственный. Можно использовать и один из готовых чертежей камина, предварительно подогнав его с учетом размера и особенностей помещения.
Виды каминов и способы их размещения
Камины классифицируются по трем параметрам – форме, виду портала и размеру топливника. При ширине портала менее 51 см камин считается малым, от 51 до 63 – средним, а все остальные устройства считаются большими.
Перед тем, как изготовить камин своими руками, нужно продумать его размещение, которое может выполняться следующим образом:
- Центральное размещение. Довольно интересный, но не очень популярный вариант. Конечно, установленный прямо в центре комнаты своими руками камин выглядит интересно и достаточно необычно, но конструкция будет препятствовать свободному движению и отнимет существенную часть свободного пространства. Впрочем, желание максимально эффективно реализовать тепло от камина и создать интересный интерьер вполне может перевесить очевидные недостатки.
- Размещение возле стены. Самая популярная схема расположения камина. Из плюсов такой схемы можно выделить хорошую теплоотдачу, экономию свободного пространства и возможность визуального отделения зоны отдыха от остальной площади комнаты. Единственный недостаток – при установке пристенного камина придется уделить максимум внимания теплоизоляции стен.
- Угловое размещение. Довольно удобный вариант для маленьких комнат – для углового камина требуется совсем немного пространства. Несмотря на кажущуюся скромность, расположенный в углу камин будет очень хорошим дополнением к интерьеру помещения. Кроме того, порядовка такого камина очень проста, да и угловое размещение позволяет скрыть незначительные ошибки, допущенные при монтаже. Грамотное выполнение отделочных работ только поспособствует созданию приятного интерьера.
Решая, как правильно построить камин в доме с точки зрения его размещения, следует учитывать следующие рекомендации:
- Устанавливать камин прямо напротив входной двери крайне нежелательно – попадающий через нее холодный воздух помешает нормальной циркуляции разогретого воздуха;
- Если рядом с камином будет постоянно проходить сквозняк, то лучше поискать другое место для установки конструкции.
Технология кладочных работ при возведении кирпичного камина
Будем считать, что фундамент камина уже построен, залит прочным бетоном и выдержит вес сооружения.
- Поверхность бетона следует гидроизолировать недорогой обмазочной цементно-полимерной смесью (например, CeresitCR 65), промазав её два раза кистью либо шпателем.
- Если камин примыкает к стене из сгораемого материала, необходимо установить противопожарную защиту.
Приготовление глиняно-песчаного раствора. При самостоятельном изготовлении глину следует замочить заранее. В готовую смесь воду добавляют перед началом работ в соответствии с инструкцией. Кирпич следует замочить — опустить его в корыто с водой на несколько минут. Если этого не сделать, кладочный раствор может слишком быстро высыхать и не набирать необходимой прочности
Если немного «промахнулись» с фундаментом, первый ряд можно выложить на цементно-песчаном растворе, так легче исправить огрехи основания. Далее кладка каминаведётся в точном соответствии с порядовыми планами. Рекомендуем каждый последующий ряд сначала выкладывать насухо, только после этого на раствор. Если камин велик, натягивают шнур, при небольших размерах сооружения достаточно контроля уровнем и угольником.
Вертикальные швы кирпичей не должны располагаться один над другим, необходимость перевязки должна быть учтена ещё при составлении чертежей.
Излишки раствора удаляют мастерком, швы расшивают, загрязнённые кирпичи протирают мокрой тряпицей.
Присмотритесь к фотографии: с наружной стороны в шов вложен металлический профиль квадратного сечения, спустя несколько минут его вынимают.
Не стоит за одну смену класть более 8-10 рядов по высоте.
Поэтапное строительство кирпичного камина
После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.
Закладка фундамента
Фундамент под камин лучше закладывать в процессе возведения основания главного строения.
Стандартная схема закладки основания, как правило, выглядит следующим образом:
- Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
- Из досок сооружается опалубка, и устанавливается в яму.
- Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
- Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.
Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.
Кладка кирпичной конструкции
Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.
Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.
Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.
Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.
Возведение дымохода
Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.
Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.
Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.
Облицовка камина
Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.
Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:
- декоративная штукатурка;
- керамическая плитка;
- камень.
Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.
Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.
Правила установки камина
При выборе правильного положения для каминной топки, должны быть
приняты во внимание следующие требования:
1. Установка каминной топки должна быть утверждена пожарной службой (МЧС).
2
В комнате должен быть обеспечен достаточный запас воздуха. Для горения 1 кг древесины требуется примерно 12 м3 воздуха.
3. В месте установки не должно быть никаких электрических кабелей, проходящей через стену или потолок.
4. Расстояния от деревянных стен и полов, а также расстояния от электрических кабелей и легковоспламеняющихся
материалов на стенах и потолках, например, деревянные балки, также должны быть приняты во внимание.
5. Камин должен быть установлен с соответствующим нагрузками на пол.
Топка не должна располагаться в помещениях:
1. Где нет подачи воздуха для горения.
2. Где обрабатываются, хранятся или производятся
легковоспламеняющиеся и взрывоопасные вещества и смеси.
3. Помещения где происходит высасывание воздуха (вытяжные шкафы, вентиляционное и отопительное оборудование, осушители и т. д.).
Каминная топка должна быть установлена на основание с соответствующей несущей способностью.
Кассета должна быть расположена на фундаментной плите, а не на неустойчивой
или подвижной поверхности.
Расстояние от каминной топки до пола можно регулировать, поворачивая ноги — регуляторы. Используйте регулируемые ножки, чтобы сбалансировать высоту с перепадом до 10 см. Топка должна быть сбалансированна по горизонтали.
С чего начать работу монтаж портала для камина? Важные нюансы
Для получения действительно красивой конструкции, которая с легкостью впишется в интерьер комнаты, необходимо ознакомиться с несколькими рекомендациями, которых в обязательном порядке нужно придерживаться во время работы.
Стили должны сочетаться
Портал должен быть выполнен в том же стиле, что и сам камин. Что касается расположения очага, то лучшим вариантом станет его установка на уровне пола. Если же вы желаете установить очаг на определенной высоте, то отдавайте предпочтение широкой модели. Такой отопительный прибор будет отлично смотреться всегда, вне зависимости от того, на какой именно высоте его установить.
Прятать обрамление за порталом не стоит
Портал должен, в первую очередь, подчеркивать оформление камина. По этой причине обрамление очага должно располагаться на том же уровне, что и поверхность портала для камина. Но если в ваши планы входит создание совершенно уникального дизайна, а оформление очага учитываться не будет, то можете приобрести для себя особый вариант – так называемый очаг-вставка. Собственного оформления такие модели не имеют, благодаря чему дизайн готового изделия в данном случае будет зависеть исключительно от ваших личных предпочтений.
Должны соблюдаться пропорции всех элементов
Размеры камина должны быть оптимальными. Так, если модель напольного типа, то ей потребуется определенное свободное пространство перед собой. В случае недостатка места можете приобрести альтернативный вариант – привлекательную настенную модель. Для нее не потребуется перед собой свободное пространство, кроме того, она легко впишется в любое оформление комнаты.
Если же речь идет о широкой модели, то она может занимать и больше места.
Камин следует покупать до сооружения портала
Зачастую ключевые параметры камина можно отыскать еще в каталоге; либо, как вариант, эти сведения сообщает изготовитель. Иными словами, вы сможете заранее подобрать для себя подходящую модель, затем изготовить портал, а уже после этого – приобрести и установить камин в подготовленное обрамление. Однако мы не советуем так поступать.
Дело в том, что даже если вы будете знать точные размеры очага, все равно определенные моменты могут быть попросту забыты (например, выступающие крепежные части, расположение кабеля для подсоединения к электрической сети, отверстия для обмена воздуха и прочее).
Чтобы уже готовый портал для камина своими руками не пришлось в будущем изменять, желательно изготавливать его уже после приобретения и доставки очага. Так вы при изготовлении декоративного обрамления будете опираться на габариты камина, причем непосредственно во время рабочего процесса. А значит, вероятность преграждения доступа к нужным элементам будет минимальной.
Кладка камина + инструкция и видео
Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.
Кладка кирпичного камина — фото
До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.
Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.
- Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
-
Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
-
Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.
-
Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
-
Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
-
Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
- выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.
Принцип и назначение: как собрать камин своими руками
Простая, самая обычная печка с не накрытой топкой – это камин. При сгорании различного печного топлива происходит выделение тепла и непосредственно осуществляется обогрев помещения. Устройство камина не сложное – это топливник и изогнутый дымоход.
Применение камина, как основного источника отопительного процесса жилья, нецелесообразно. При сгорании топлива в камине, выделяемое тепло в помещение составляет 20%, а основная теплая масса уходит с потоком воздуха в дымоход. Нагрев помещения происходит неравномерно, так как основное тепло выделяет топливник. Боковые части камина почти не нагреваются и не обеспечивают достаточным теплом помещение.
Камин не рекомендуется возводить напротив расположенных окон в помещении, так как это способствует появлению сквозняка
Несколько первоначальных рекомендаций:
- Перед изготовлением камина необходимо определить проект и устройство подходящей конструкции к помещению.
- Изначально выполнить чертеж и рассчитать количество необходимого материала.
- Определиться с точным месторасположением в доме.
Самым распространенным местом для устройства камина в доме является несущая стена, но можно его так же построить в углу или отдельно от какой либо стенки. Впрочем, все зависит от позволяемой площади и предпочтений. В деревянных сооружениях необходимо учитывать технику пожарной безопасности. Перед строительством камина необходимо точно рассчитать дымоходное сечение с размером топливника и подумать о токе воздуха в помещении.
Подготовка
Этот этап заключается в процессе подготовки материалов
Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты
Пропорции ингредиентов для приготовления раствора для кладки кирпича
Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.
Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.
Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.
Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.
Фундамент
Поскольку дровяные камины возводятся из кирпича, они имеют значительную массу. Фундамент здесь просто необходим. Сначала нужно сделать углубление под него. Выкапываем яму глубиной минимум 70 см. Ширина должна быть больше ширины будущего камина сантиметров на 15. Технология заливки фундамента стандартная:
— дно ямы засыпаем щебнем и утрамбовываем;
— из оставшихся после стройки старых досок выполняется опалубка для заливки цементирующего раствора;
— раствор готовим из соотношения: на 1 массу цемента – 3 массы просеянного песка;
— заполняем раствором пространство внутри опалубки, верх разравниваем и накрываем полиэтиленовой пленкой.
Когда раствор как следует застынет, можно начинать делать кладку. Проверьте каждый кирпич. Он должен быть идеальным, без сколов, шероховатостей и трещин. Перед работой опытные печники замачивают кирпичи в воде, чтобы все пузырьки воздуха вышли из микроскопических пустот. Глину для кладки тоже замачивают в воде, после чего вымешивают до полной однородности.
Фундамент – основа
Для того чтобы кирпичный очаг прослужил Вам «верой и правдой» долгие годы, необходимо очень тщательно подойти не только к его строительству. Особенно это касается создания фундамента. Именно от того, насколько правильно будет выложен фундамент, настолько устойчив и будет сам камин. В качестве основных материалов для фундамента используют бутовый камень или специальный водостойкий кирпич. как правило, фундамент делают на 10-15 см шире, чем основание . При этом, его выполняют отдельно от фундамента здания. Таким образом, предупреждают воздействие просадок, как самого здания, так и очага. Рекомендуется использовать цемент с индексом 400 или 500.
В процессе строительства самого камина дымоход нужно располагать именно посередине фундамента. Благодаря этому создаётся симметричная нагрузка на основание, которая предупреждает перекосы.
Схема фундамента:
1. Грунт
2. Уплотнённое песчаное основание
3. Геотекстиль
4. Бетонная подготовка
5. Гидроизоляция
6. Монолитный бетон
7. Арматура
Изготовление каминного портала – возможные варианты, пошаговые инструкции

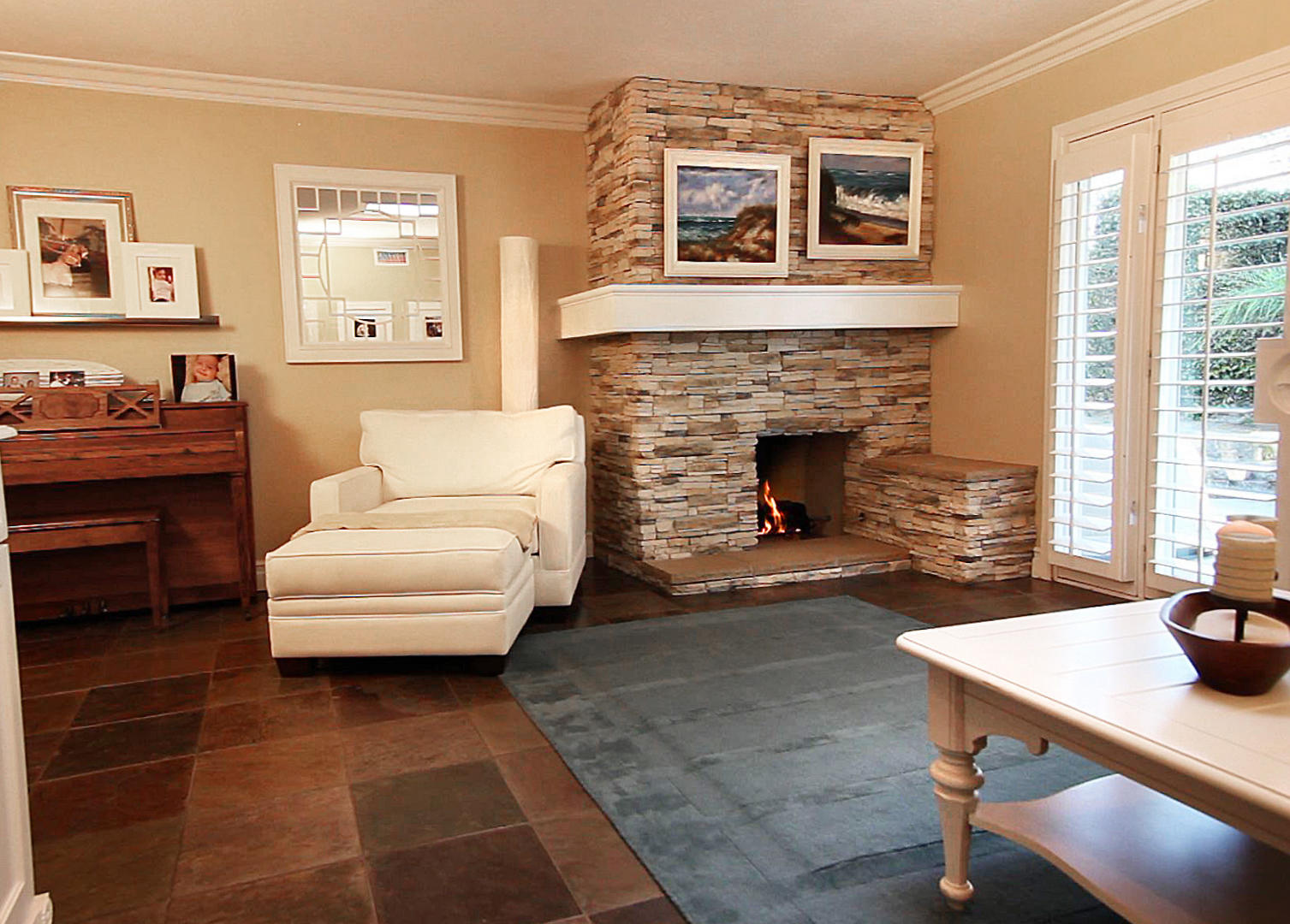

Выбирая тот или иной материал для изготовления портала для камина, принимайте во внимание не только личные предпочтения, но также дизайн конкретного помещения и доступные денежные средства. В большинстве случаев камины, которые обустраиваются вместе с порталами, при работе почти не греются, а вес их исчисляется всего несколькими килограммами
Следовательно, каких-либо особых требований к термоустойчивости или прочностным характеристикам выбранного материала практически нет.
Вы вполне брать натуральный камень или декоративный кирпич, пластик или стекло, ГКЛ, металл и даже плиты из древесины. По мнению экспертов, для портала не стоит применять лишь массивы древесины и фанерные листы, поскольку эти материалы отличаются тем, что быстро разрушаются в условиях повышенных температур. Помимо перечисленных выше вариантов, порталы для камина довольно часто делают из гипса, полиуретана.
Что же касается остальных моментов, то здесь все, опять же, будет зависеть от вашего вкуса. Ниже мы привели несколько детальных пошаговых инструкций по строительству декоративного обрамления из самых простых в обращении, а оттого и самых популярных материалов.
