Усилитель мощности звуковой частоты на микросхеме tda7265, tda7269, tda7292 (подписка на платы завершена)

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

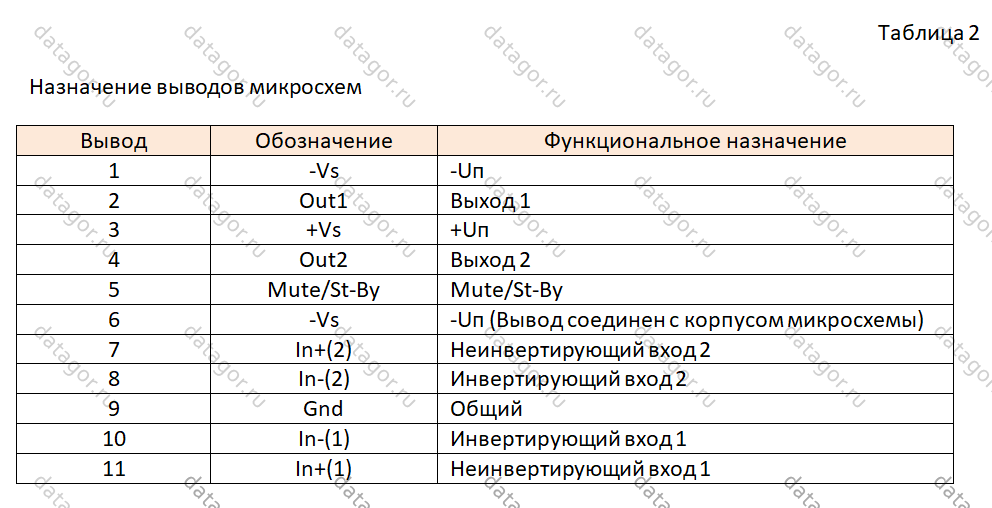

Назначение выводов

↑ Анализ даташитов и реальных измерений TDA7379

TDA7379Али

Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом

В скобках мощность TDA7297 для сравнения. Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.

TDA7379

Заявленные 2×38W/4Ω @18V, 1KHz возможны, если питание будет стабилизированным. Кроме того, мощность указана при искажениях 10%, а это невыносимые искажения при значительном ограничении. Реально, на пороге ограничения неискаженная мощность будет на 20…30% ниже, это 25…30 Вт на канал, очень неплохо для такой микросхемы. Кстати, ограничение наступает весьма мягко, по осциллографу куда лучше, чем в классе D.

↑ Детали, печатная плата и характеристики УМЗЧ

Вместо указанного на схеме транзистора 2N2222 можно применить транзисторы KSP2222, BC546, а также отечественные КТ3102А, КТ3102Б.

Любители, планирующие «выжать из схемы максимум», вместо неполярных конденсаторов С1, С2 и керамических С3, С4 могут использовать пленочные К73-17, WIMA. В этом случае печатную плату придется подкорректировать.

Для получения идентичных коэффициентов передачи каждого канала резисторы R5, R6 и R7, R8 необходимо подобрать попарно с отклонением от указанных на схеме номиналов не более 0,5…1%.

Трехконтактная вилка PLS может быть отрезана от длинной PLS-40 или PLS-80, имеющей требуемый шаг 2,54 мм.

Все детали УМЗЧ смонтированы на печатной плате (см. рис. 3), изготовленной из фольгированного стеклотекстолита толщиной 2 мм. Микросхема DA1 установлена на теплоотводе с площадью охлаждающей поверхности около 380 кв. см.

Блок питания заимствован от предыдущей конструкции . Необходим силовой трансформатор мощностью 50 Вт и напряжениями на вторичных обмотках 2×12 В для Rн=4 Ом и 2×15 В для Rн=8 Ом.

Получены следующие характеристики:

Мы получили простой, недорогой, но весьма качественный двухканальный усилитель мощности. Он может использоваться как в качестве музыкального усилителя, так и в системе домашнего кинотеатра.

Примеры построения качественного УМЗЧ на мощных специализированных микросхемах, подобных описанным в настоящей статье, даны в .

стерео усилитель на TDA2030 (15вт)

В этой статье будет рассказано о том, как проверить на работоспособность микросхему с использованием обычного мультиметра. Иногда определить причину неисправности довольно просто, а иногда на это уходит много времени, и в результате поломка так и остается невыясненной. В этом случае надо сделать замену детали. Проверка микросхем — достаточно сложный процесс, который, зачастую, оказывается невозможен. Причина кроется в том, что микросхема содержит большое число различных радиоэлементов. Однако даже в такой ситуации есть несколько способов проверки:. Самыми простыми для проверки являются микросхемы серии КР

↑ Заглянем в даташиты

Проанализировав номенклатуру микросхем, выпускаемых ST Microelectronics, я выявил три полностью взаимозаменяемые микросхемы в корпусе Multiwatt11: TDA7269, TDA7265 и TDA7292 . В Сети можно найти много вариаций даташитов на все эти чипы (см. ссылки внизу).

Мощные двухканальные Hi-Fi усилители предназначены для высококачественной стереоаппаратуры, музыкальных центров и телевизоров класса Hi-Fi. Они имеют широкий диапазон напряжения питания, двухполярное питание, режим приглушения звука (Mute), режим ожидания, защиту от короткого замыкания и перегрева.

Я приобрел две из указанных микросхем, третью заказал в магазине, а испытал в работе пока что только TDA7265.

Характеристики микросхем при двухполярном питании приведены в табл. 1, а назначение выводов — в табл. 2.

Обратите внимание, что разработчики не приводят значений выходной мощности микросхемы TDA7265B при сопротивлении нагрузки Rн=4 Ом. Предположу, что нужно ориентироваться на соответствующие параметры микросхемы без индекса

В зависимости от типа микросхемы выходной пиковый ток составляет 4…5,5 А. Температура отключения при перегреве 145°С.

Скорость нарастания выходного напряжения V_Uвых=10 В/мкс, коэффициент усиления с разомкнутой петлей отрицательной обратной связи K_U0=80 дБ. Входное сопротивление в неинвертирующем включении Rвх=20 кОм.

Конструкция и детали стереоусилителя

Большинство деталей блока питания установлены на монтажной плате размерами 95×80 мм, рис.З. Все компоненты блока питания установлены в корпусе одной из колонок размерами 180x128x140 мм. В конструкции можно применить постоянные резисторы типов С1-4, С1-14, МЛТ, РПМ, С2-23, С2-33.

Резистор R2 желательно применить проволочный мощностью 2…5 Вт сопротивлением 10… 33 Ом. Переменный резистор R10 типа СПЗ-З0а или аналогичный с линейной характеристикой зависимости сопротивления от угла поворота подвижного контакта. Вместо варистора MYG20-431 подойдёт FNR-20K431, FNR-20K471, LF14K471, LF20K471, GNR20D431 К, TVR14-471.

Неполярные конденсаторы С1 – С4, С15, С16 керамические К10-17, К10-50 или импортные. Остальные неполярные конденсаторы малогабаритные плёночные. Электролитические конденсаторы оксидные алюминиевые или танталовые типов К50-35, К50-68, К50-29, К53-19 или аналоги.

Диоды FR155 можно заменить любыми из 1 N5391 – 1 N5399, FR151 -FR157, FR201 – FR207, КД258, КД411. Диоды Шотки 1N5822 можно заменить SR360, SR306. Вместо стабилитрона Д815А подойдёт 1N5338. Стабилитроны BZV55C- 5V6 можно заменить 1N4734A, КС156Г. Светодиоды могут быть любыми непрерывного свечения с повышенной светоотдачей без встроенных резисторов, например, серий КИПД40, КИПД66.

Германиевый р-п-р транзистор МП26А можно заменить МП26А.Б, МП25Б, МП40А, МП21А, Б. Вместо микросхемы AN7805 подойдёт KIA7805, МС7805, TL780-05C, КА7805, L7805CV. Отечественные микросхемы типа КР142ЕН5А и КР142ЕН5В для работы в этой конструкции не подходят. Микросхему стабилизатора напряжения устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 70 см2 (одна сторона).

Микросхему УМЗЧ типа TDA7496SA в этой конструкции можно заменить TDA7496. Микросхема TDA7496S для работы в этой конструкции не подходит. Микросхема TDA7496SA является наиболее совершенной по встроенным дополнительным функциям, но в описываемой конструкции из них используется только электронная регулировка громкости. Эту микросхему устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 160 см². Большинство деталей УМЗЧ установлены на монтажной плате размерами 95×80 мм, рис.4.

Понижающий трансформатор можно изготовить самостоятельно. Подойдёт Ш-образный магнитопровод с площадью центрального керна 8,2…9 см2. Первичная обмотка содержит 1410 витков обмоточного провода (типа ПЭЛ или ПЭВ) диаметром 0,23…0,27 мм. Обмотка II содержит 70 витков обмоточного провода диаметром 0,68 мм. Обмотка III — 120 витков обмоточного провода диаметром 0,68 мм. Между обмотками прокладывают несколько изоляционных слоёв лакоткани. Ток холостого хода такого трансформатора будет всего около 10 мА.

Вместо самодельного трансформатора можно применить унифицированный ТТП-40. Выключатель IRS-101-3C можно заменить IRS-201 -ВС, IRS-101 -1АЗ, IRS101-12C. Выключатель SA2 типа П2К с четырьмя группами контактов, соединенных попарно параллельно, можно заменить SDDF-3, KDC-A04, ПКН-41-1-2. Дроссели L1, L2 представляют собой проволочные перемычки с надетыми на них ферритовыми трубками длиной 10…20 мм. Держатель предохранителя в цепи 230В типа ДП1-ЦМ.

При компоновке элементов УМЗЧ следует внимательно отнестись к разводке сигнальных и силовых цепей общего провода. На принципиальной схеме (рис.2) силовые цепи УМЗЧ показаны утолщёнными линиями. К общей точке соединения минусов конденсаторов С23, С24 индивидуальными проводниками или отдельными дорожками должны быть подключены выводы 11, 15, 8 DA1, соответствующие выводы ВА1, ВА2.

Популярные статьи Душевные поздравления ко Дню Победы

Сигнальный общий провод берёт начало от вывода 8 DA2. АС с модулем УМЗЧ соединяют с АС с модулем питания с помощью четырёхжильного кабеля длиной 2…4 метра, сечение по меди каждой жилы 0,75…1,0 мм2. Внешний вид конструкции в сборе показан на фото в начале статьи. Безошибочно изготовленное из исправных деталей устройство начинает работать сразу и не нуждается в налаживании.

DataSheet

Стерео усилитель звуковой частоты с двумя выходами по 25 Вт, с функцией отключения звука и режимом ожидания.

• Диапазон питания (до ±25 В)
• Двуполярное питание
• Большая выходная мощность 25 + 25 Вт при суммарном коэффициенте гармонических колебаний 10%, сопротивлении нагрузки 8 Ом и напряжении питания ±20 В.
• Нет шумов при включении и выключении
• Режим отключения звука
• Низкий ток потребления в режиме ожидания
• Защита от короткого замыкания
• Защита от перегрева

Купить TDA7265

Описание

TDA7265 — стерео усилитель класса АВ в корпусе Multiwatt, применяемый в высококачественных Hi-Fi музыкальных центрах и телевизорах.

Рис. 1 Схема включения с двуполярным питанием

Абсолютные максимальные значения

Рис. 2 Расположение выводов (вид сверху)

Тепловые характеристики

Рис.3 Схема включения с однополярным питанием

Электрические характеристики (См. схему включения для проверки VS = + 20 В; RL = 8 Ом; RS = 50 Ом; GV = 30 dB; f = 1 кГц; Tamb = 25°C, если иное не указано в спецификации)

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.

Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир (vladimirm2) Хайфа Список всех статей

Профиль vladimirm2

Живу в Израиле, родом из Одессы, бывший военный психолог, сегодня инженер сетевых компьютерных технологий или просто сисадмин.Лет десять, как увлекся ламповым звуком, в то время построил свой первый усилитель. Полгода выслушивал и настраивал, доволен. С тех пор были построены разные устройства, некоторые из них благодаря материалам и помощи людей этого портала. Нашел на вашем ресурсе много полезной для себя информации.С уважением ко всем! )

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.

Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир (vladimirm2) Хайфа Список всех статей

Профиль vladimirm2

Живу в Израиле, родом из Одессы, бывший военный психолог, сегодня инженер сетевых компьютерных технологий или просто сисадмин.Лет десять, как увлекся ламповым звуком, в то время построил свой первый усилитель. Полгода выслушивал и настраивал, доволен. С тех пор были построены разные устройства, некоторые из них благодаря материалам и помощи людей этого портала. Нашел на вашем ресурсе много полезной для себя информации.С уважением ко всем! )

↑ Упомянутые источники

• Стереофонический аудиоусилитель на микросхеме TDA2616 • Аудио усилитель TDA7265 2×25W. Объект «Труба» — отгадка • TDA7265 Справочный листок на Датагоре. • TDA7265 (25 +25W STEREO AMPLIFIER WITH MUTE & ST-BY, April 2002). • TDA7265B (30 W + 30 W stereo amplifier with mute and standby, December 2011). • TDA7269A (14W+14W STEREO AMPLIFIER WITH MUTE & ST-BY, June 2003). • TDA7292 (40 W + 40 W stereo amplifier with mute and standby, February 2012). • Баширов С. Р., Баширов А. С. Современные интегральные усилители. — М.: ЭКСМО, 2008. — 176 с. • Авраменко Ю. Ф. Качественный звук — сегодня это просто. — К.: МК-Пресс, 2007

— 288 с.Спасибо за внимание!

↑ Старт подписки на платы «AMP7265»

Открываю подписку на платы «AMP7265». В лоте две заводских платы 82×82 мм.Платы отличного качества, с паяльной маской, с утолщённой медью, надписями и пр. приятностями.Цена зависит от вашей активности. Чем больше соберём заказов, тем дешевле.10 лотов » 750,00 ₽ за 1 лот (2 платы)25 лотов » 540,00 ₽ за 1 лот (2 платы)50 лотов » 400,00 ₽ за 1 лот (2 платы)100 лотов » 315,00 ₽ за 1 лот (2 платы)Нам нужно собрать желающих на 100 лотов. Критический минимум — 25 лотов. Подтягивайте знакомых и друзей или заказывайте для них. Новички и кандидаты — участники подписок получают привилегированное членство (гражданство) на сайте.

Или пополняем мой счёт Яндекс.Денег № 41001559754671 удобным вам способом. Или пополняем мою карту СБ № 4276826012198773 из Онлайн-банка или терминала. Или отправляем почтовый экспресс-перевод «Форсаж». Доступно не во всех почтовых отделениях. Захватите паспорт.

НЕ ПИШИТЕ слов типа «взнос», «заказ», «оплата» и т.п. Укажите ваш датагорский логин.

↑ Заглянем в даташиты

Проанализировав номенклатуру микросхем, выпускаемых ST Microelectronics, я выявил три полностью взаимозаменяемые микросхемы в корпусе Multiwatt11: TDA7269, TDA7265 и TDA7292 . В Сети можно найти много вариаций даташитов на все эти чипы (см. ссылки внизу).

Мощные двухканальные Hi-Fi усилители предназначены для высококачественной стереоаппаратуры, музыкальных центров и телевизоров класса Hi-Fi. Они имеют широкий диапазон напряжения питания, двухполярное питание, режим приглушения звука (Mute), режим ожидания, защиту от короткого замыкания и перегрева.

Я приобрел две из указанных микросхем, третью заказал в магазине, а испытал в работе пока что только TDA7265.

Характеристики микросхем при двухполярном питании приведены в табл. 1, а назначение выводов — в табл. 2.

Обратите внимание, что разработчики не приводят значений выходной мощности микросхемы TDA7265B при сопротивлении нагрузки Rн=4 Ом. Предположу, что нужно ориентироваться на соответствующие параметры микросхемы без индекса

В зависимости от типа микросхемы выходной пиковый ток составляет 4…5,5 А. Температура отключения при перегреве 145°С.

Скорость нарастания выходного напряжения V_Uвых=10 В/мкс, коэффициент усиления с разомкнутой петлей отрицательной обратной связи K_U0=80 дБ. Входное сопротивление в неинвертирующем включении Rвх=20 кОм.

↑ Детали, печатная плата и характеристики УМЗЧ

Детали усилителя

DA1 — TDA7265 STM, корпус Multiwatt 11 (замена: TDA7269, TDA7269A, TDA7265B, TDA7292) — 1 шт.,VT1 — 2N2222 — 1 шт.,VD1 — Стабилитрон BZX55C5V1 5,1V 0,4W, корпус DO-35 — 1 шт.,R1, R2 — Рез.-0,25-1,0 МОм (коричневый, черный, зеленый, золотистый) — 2 шт.,R3 — R6 — Рез.-0,25-620 Ом (синий, красный, коричневый, золотистый) или рез.-0,25-619 Ом 0,5% (синий, коричневый, белый, черный, зеленый) — 4 шт.,R7, R8 — Рез.-0,25-20 кОм (красный, черный, оранжевый, золотистый) или рез.-0,25-20 кОм 0,5% (красный, черный, черный, красный, зеленый) — 2 шт.,R9, R10 — Рез.-2-4,7 Ом (желтый, фиолетовый, золотистый, золотистый) — 2 шт.,R11 — Рез.-0,25-2 кОм (красный, черный, красный, золотистый) — 1 шт.,R12, R13 — Рез.-0,25-15 кОм (коричневый, зеленый, оранжевый, золотистый) — 2 шт.,R14 — Рез.-0,25-18 кОм (коричневый, серый, оранжевый, золотистый) — 1 шт.,C1, C2 — Конд. 2,2/50V 0511 NPL или конд. К73-17 имп. 2,2 мкФ х 100 В 5% POLYESTER BOXED, B32522C1225C1225J000 — 2 шт.,C3, C4 — Конд. NPO 750 пФ 5% керам. имп. или FKP2 750 пФ х 100 В, WIMA — 2 шт.,C5, C6, C9, C10 — Конд. К73-17 имп., 0,1 мкФ, 63В, 10%, POLYESTER BOXED, B32529C0104K000 — 4 шт.,C7, C8 — Конд. 1000/50V 1331+105°С — 2 шт.,C11 — Конд. 1/50V 0405+85°С — 1 шт.,X1, X2 X3; X4, Х5, Х6 — TB-3 (300) клеммник 3 к. шаг 5 мм на плату — 2 шт.,X7, X8; X9, X10 — TB-01A клеммник 2 к. шаг 5 мм на плату — 2 шт.,J1, J2 — PLS-3 2,54 вилка 3 к. на плату — 2 шт.,P1, P2 — MJ-0-4 съемная перемычка (джампер) с шагом 2,54 мм высотой 4,5 мм для штыревых контактов PLS — 2 шт.,печатная плата 82×82 мм — 1 шт.

Рис. 3.

Размещение деталей стереофонического усилителя на печатной плате. Дорожки показаны на просвет Максимальная выходная мощность: Rн=8 Ом — 25 Вт, Rн=4 Ом — 20 Вт;Полоса пропускания по уровню — 3 дБ: 4 Гц…100 кГц;Входное напряжение: 0,4 В;Входное сопротивление: 20 кОм;Коэффициент гармоник: 0,02%;Разделение между каналами: не хуже 70 дБ.

Двухканальный усилитель на TDA7265 (20Вт+20Вт)

Усилитель, схема которого представлена в данной статье, построена на одной из популярных микросхем – TDA7265. Она представляет собой двухканальный усилитель НЧ, работающий в классе AB, который может применяться в музыкальной аппаратуре высокого качества, типа музыкальных центров и телевизоров. Также ее можно применить как в виде отдельного оконечного усилителя НЧ.

Микросхема выполнена в корпусе Multiwatt и имеет одиннадцать выводов.

Усилитель может работать как на 8Ом нагрузку, так и на 4Ома и если верить даташиту, то микросхема защищена от короткого замыкания (КЗ) на выходе. Если TDA7265 не оригинальная, то защита от КЗ может отсутствовать, и при нулевом сопротивлении на выходе обязательно выйдет из строя. Кроме защиты от «козы» имеется тепловая защита, которая срабатывает при внутренней температуре равной 145°С.

Основные характеристики микросхемы TDA7265

Напряжение питания (рекомендованное) ………. ±20В

Напряжение питания (max) ………. ±25В

Выходная мощность (8Ом, ±20В, THD = 10%) ………. 25Вт (на один канал)

Выходная мощность (4Ома, ±16В, THD = 10%) ………. 25Вт (на один канал)

Выходная мощность (8Ом, ±20В, THD = 1%) ………. 20Вт (на один канал)

Выходная мощность (4Ома, ±16В, THD = 1%) ………. 20Вт (на один канал)

Пиковый выходной ток ………. 4,5А

Температура срабатывания защиты ……… 145°С

Остальные интересующие вас характеристики можете найти в даташите.

Схема двухканального усилителя на TDA7265

Компоненты схемы

Все резисторы мощностью 0,25Вт, кроме R7 и R10 (0,5Вт).

Конденсаторы C1-C4 и C6 электролитические и должны быть рассчитаны на напряжение 35В, хотя можно и на напряжение 25В, но только если питание усилителя не будет превышать ±18В. Остальные конденсаторы керамические или пленочные, разницы в данном случае вы не услышите, так что ставьте то, что есть под рукой.

Транзистор VT1 можно заменить на BC547.

Радиатор необходимо установить через силиконовую или слюдяную прокладку и фторопластовую втулку, если корпус усилителя металлический.

Режимы MUTE и ST-BY

Для удобства чтения я на схему наложил подсказку по данным режимам. За эти режимы отвечает вывод 5.

Для дальнейшего понимания примем напряжение питания (Vs) = ±20В.

Если на выводе 5 присутствует напряжение в диапазоне +Vs …+Vs-2.5В (от +17,5В до +20В) то усилитель находится в спящем режиме (ST-BY) с минимальным потреблением тока (3мА).

Если на выводе 5 присутствует напряжение в диапазоне +Vs-6В …+Vs-2,5В (от +14В до +17,5В), то усилитель выйдет из спящего режима, но включится режим приглушения MUTE.

Если на выводе 5 присутствует напряжение менее +Vs-6В (менее +14В), то усилитель войдет в режим воспроизведения звукового сигнала.

Теперь простыми словами о режимах MUTE и ST-BY

Для того чтобы усилитель начал работать необходимо с помощью переключателя SW1 замкнуть вывод резистора R1 на плюсовую шину. Далее, чтобы появился сигнал на выходе усилителя (т.е. отключить режим MUTE), необходимо замкнуть контакты выключателя SW2. Для тех, кто в танке, положения SW1 и SW2, установленные как на схеме обеспечат звучание в колонках.

Печатная плата двухканального усилителя на TDA7265

Даташит на TDA7265

↑ Детали, печатная плата и характеристики УМЗЧ

Вместо указанного на схеме транзистора 2N2222 можно применить транзисторы KSP2222, BC546, а также отечественные КТ3102А, КТ3102Б.

Любители, планирующие «выжать из схемы максимум», вместо неполярных конденсаторов С1, С2 и керамических С3, С4 могут использовать пленочные К73-17, WIMA. В этом случае печатную плату придется подкорректировать.

Для получения идентичных коэффициентов передачи каждого канала резисторы R5, R6 и R7, R8 необходимо подобрать попарно с отклонением от указанных на схеме номиналов не более 0,5…1%.

Трехконтактная вилка PLS может быть отрезана от длинной PLS-40 или PLS-80, имеющей требуемый шаг 2,54 мм.

Все детали УМЗЧ смонтированы на печатной плате (см. рис. 3), изготовленной из фольгированного стеклотекстолита толщиной 2 мм. Микросхема DA1 установлена на теплоотводе с площадью охлаждающей поверхности около 380 кв. см.

Блок питания заимствован от предыдущей конструкции . Необходим силовой трансформатор мощностью 50 Вт и напряжениями на вторичных обмотках 2×12 В для Rн=4 Ом и 2×15 В для Rн=8 Ом.

Получены следующие характеристики:

Мы получили простой, недорогой, но весьма качественный двухканальный усилитель мощности. Он может использоваться как в качестве музыкального усилителя, так и в системе домашнего кинотеатра.

Примеры построения качественного УМЗЧ на мощных специализированных микросхемах, подобных описанным в настоящей статье, даны в .

↑ Заглянем в даташиты

Проанализировав номенклатуру микросхем, выпускаемых ST Microelectronics, я выявил три полностью взаимозаменяемые микросхемы в корпусе Multiwatt11: TDA7269, TDA7265 и TDA7292. В Сети можно найти много вариаций даташитов на все эти чипы (см. ссылки внизу). Мощные двухканальные Hi-Fi усилители предназначены для высококачественной стереоаппаратуры, музыкальных центров и телевизоров класса Hi-Fi. Они имеют широкий диапазон напряжения питания, двухполярное питание, режим приглушения звука (Mute), режим ожидания, защиту от короткого замыкания и перегрева.

Я приобрел две из указанных микросхем, третью заказал в магазине, а испытал в работе пока что только TDA7265.

Характеристики микросхем при двухполярном питании приведены в табл. 1, а назначение выводов — в табл. 2.

Обратите внимание, что разработчики не приводят значений выходной мощности микросхемы TDA7265B при сопротивлении нагрузки Rн=4 Ом. Предположу, что нужно ориентироваться на соответствующие параметры микросхемы без индекса

В зависимости от типа микросхемы выходной пиковый ток составляет 4…5,5 А. Температура отключения при перегреве 145°С.

Скорость нарастания выходного напряжения VUвых=10 В/мкс, коэффициент усиления с разомкнутой петлей отрицательной обратной связи KU0=80 дБ. Входное сопротивление в неинвертирующем включении Rвх=20 кОм.

Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.

С помощью данного набора, можно собрать простой и компактный усилитель мощностью 14 Ватт на известной всем микросхеме TDAA. Эти микросхемы не дорогие и в своё время были очень популярны, они обладают достойным звучанием и их часто можно встретить в заводской аудио аппаратуре. Ссылки на набор и другие необходимые компоненты вы можете найти на нашем сайте kavmaster. В комплект набора входят печатная плата, на которой расписано где какая деталь должна быть установлена, небольшой набор необходимых деталей и инструкция по сборке усилителя, где можно найти параметры усилителя, принципиальную схему, список компонентов и внешний вид уже собранный усилитель.

Связанные материалы

3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута…
3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута Издательство: ДМК…

Объект «Труба». Загадка!…
Кто догадается, что это за космическая штуковина, тому ничего не будет. Свои догадки пишите в…

5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута…
5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута Издательство: Наука и техника Год издания:…

TDA7265…
25+25 Ватт стерео усилитель с Мутем и Стендбаем. Можно включать в мосте. Защита от КЗ и перегрева….

Современные усилители на микросхемах. Баширов С.Р….
Современные усилители на микросхемах. Баширов С.Р. В данном издании рассмотрены конструкции узлов…

Микросхемы для импульсных источников питания и их применение…
Хочу предложить Вашему вниманию справочник «Микросхемы для импульсных источников питания и их…

Аудио усилитель TDA7265 2x25W. Объект «Труба» — отгадка…
С загадкой получился некоторый фальстарт: я прислал Игорю фото с вопросом «стоит ли писать от этом…

TDA1514A: 50-ваттный усилитель за 15 минут…
Одна из разработок фирмы «Philips» — микросхема TDA1514A – может помочь в создании Hi-Fi усилителя…

Защита USB-устройств от статики. Чипы TPD2E001, USB6B1, STF202-22T1G…
Наверное каждый из нас когда-нибудь испытывал на себе разряд статического электричества, а многие…

Усилитель на микросхеме TA8205, TA8210, TA8215, TA8221…
Очень кратенькая практическая статейка с фотками, навеянная проектом нашего болгарского товарища по…

↑ Заглянем в даташиты

Проанализировав номенклатуру микросхем, выпускаемых ST Microelectronics, я выявил три полностью взаимозаменяемые микросхемы в корпусе Multiwatt11: TDA7269, TDA7265 и TDA7292. В Сети можно найти много вариаций даташитов на все эти чипы (см. ссылки внизу). Мощные двухканальные Hi-Fi усилители предназначены для высококачественной стереоаппаратуры, музыкальных центров и телевизоров класса Hi-Fi. Они имеют широкий диапазон напряжения питания, двухполярное питание, режим приглушения звука (Mute), режим ожидания, защиту от короткого замыкания и перегрева.

Я приобрел две из указанных микросхем, третью заказал в магазине, а испытал в работе пока что только TDA7265.

Характеристики микросхем при двухполярном питании приведены в табл. 1, а назначение выводов — в табл. 2.

Обратите внимание, что разработчики не приводят значений выходной мощности микросхемы TDA7265B при сопротивлении нагрузки Rн=4 Ом. Предположу, что нужно ориентироваться на соответствующие параметры микросхемы без индекса

В зависимости от типа микросхемы выходной пиковый ток составляет 4…5,5 А. Температура отключения при перегреве 145°С.

Скорость нарастания выходного напряжения VUвых=10 В/мкс, коэффициент усиления с разомкнутой петлей отрицательной обратной связи KU0=80 дБ. Входное сопротивление в неинвертирующем включении Rвх=20 кОм.
