Даташит tda7266sa pdf ( datasheet )

Технические параметры

Технические характеристики TDA7294 позволяют получить максимальную мощность до 100 Вт, при сопротивлении в цепи нагрузки от 4 до 8 Ом. Этому способствуют полевые транзисторы, установленные в её предварительном и выходном каскадах. Устройство славится низким уровнем собственных искажений и шумов, работает в широком диапазоне частот и питающих напряжений.

Максимальные параметры

Рассмотрим максимальные значения предельно допустимых режимов эксплуатации TDA7294:

  • напряжение питания (без сигнала) VS = ± 50 В;
  • пиковый выходной ток IO = 10 А;
  • мощность рассеивания (при Tcase=70 ОС) Ptot = 50 Вт;
  • диапазон рабочих температур от 0 до 70 ОС;
  • температура: кристалла Tj до +150 ОС; при хранении до +150 ОС.

Стоит учитывать, что поданные на микросхему 50 В являются критическими и могут вывести её из строя. Поэтому не стоит экспериментировать с такими величинами, если нет желания спалить устройство. Оптимальным напряжением при нагрузке в 4 Ом считается ±27 В, а для 8 Ом не более ±35 В.

Для использования на мощности более 10 Вт, необходимо предусмотреть радиатор. Если не заморачиваться с расчётами, то его можно взять из старого компьютерного блока питания. В любом случае, чем он больше тем лучше. Ставить нужно через слюдяную прокладку. Дополнительно можно установить вентилятор, предусмотрев при этом выход для воздуха.

Отдельно нужно сказать про выбор источника напряжения. Чтобы устройство выдавало заявленные 100 Вт для воспроизведения музыки, достаточно будет блока питания мощностью от 110 Вт. На многих форумах советуют брать с запасом на 250 Вт. C таким БП данная TDA справится и c чистым синусоидальным сигналом.

Электрические параметры

Значения электрических параметров TDA7294 получены производителем при следующих режимах измерения: напряжение питания VS = ± 35 В, сопротивлении нагрузки RL = 8 Ом, температуры воздуха Tamb=25 ОС, рабочая частоты f=1 кГц. Они справедливы если в графе «условия» не указано иных величин.

Принципиальная схема 4in1: усилитель TDA7294 RMS 100 Вт с источником питания и регулятором тембра

Списки деталей

Микросхемы:

Номинал Количество
Микросхема TDA7294: 1 шт.
Микросхема 7812: 1 шт.
Микросхема 4558: 1 шт.
Стабилитрон диодный 12В: 2 шт.
Выпрямительный мостовой диод 6 А: 1 шт.

Резисторы 1/4W:

Номинал Количество
390 Î — 1/4 Вт: 1 шт.
680 Î — 1/4 Вт: 1 шт.
1 кОм — 1/4 Вт: 2 шт.
2k2 Ом — 1/4 Вт: 2 шт.
2k7 Ом — 1/4 Вт: 1 шт.
3k3 Ом — 1/4 Вт: 1 шт.
5 кОм — 1/4 Вт: 1 шт.
8k2 Ом — 1/4 Вт: 1 шт.
10 кОм — 1/4 Вт: 4 шт.
20 кОм — 1/4 Вт: 2 шт.
22 кОм — 1/4 Вт: 3 шт.
30 кОм — 1/4 Вт: 1 шт.
47 кОм — 1/4 Вт: 1 шт.
10R Ом — 1/4 Вт: 1 шт.
56R Ом — 2Вт: 1 шт.
2K2 Ом — 2Вт: шт.
Потенциометр 50 кОм: 3 шт.<

Конденсаторы:

Номинал Количество
Дисковые неполярные конденсаторы 100 пФ/керамический: 2 шт.
6н8Ф неполярный полиэфирный конденсатор: 2 шт.
Неполярный полиэфирный конденсатор 10 нФ: 2 шт.
Неполярный полиэфирный конденсатор 100 нФ: 6 шт.
Неполярный полиэфирный конденсатор 220 нФ: 1 шт.
Электролитический конденсатор 2.2uF/63V: 1 шт.
Электролитический конденсатор 10 мкФ/63 В: 5 шт.
Электролитический конденсатор 22uF/63v: 2 шт.
Электролитический конденсатор 100 мкФ/63 В: 2 шт.
Электролитический конденсатор 4700uF/63V: 2 шт.

Размещение компонентов

Это одноканальная (моно) аудиосистема. Для стереофонической аудиосистемы вам понадобятся две одинаковые схемы и внесите некоторые изменения, например: используйте более мощный трансформатор, а также выпрямительных диодов, более высокое значение емкости конденсатора для модуля питания. Применяйте только один блок питания. Установите стерео потенциометр и подключите к двум платам с помощью провода.

Характеристики

  • Диапазон напряжения питания от +/- 10 В до +/- 40 В постоянного тока.
  • Требуется радиатор, и его тепловое сопротивление должно составлять около 0,038 градуса Цельсия/Вт.
  • В качестве нагрузки используйте динамик на 8 Ом мощностью 150 Вт.
  • Для мощности 100 Вт, напряжение питания должно быть +/- 38 В постоянного тока.
  • Источник питания должен быть хорошо отфильтрован и не иметь пульсаций.
  • Если в источнике питания присутствует шум, это может вызвать колебания.
  • VM = 1,5 В — порог включения звука, а VM = 3,5 В — порог отключения звука.
  • VSTBY = 1,5 В — это порог включения режима ожидания, а VSTBY = 3,5 В — порог выключения режима ожидания.
  • Типичное входное сопротивление TDA7294 составляет 100 кОм.
  • Частотный диапазон от 20 Гц до 20 кГц.
  • 145 градусов Цельсия — это порог теплового отключения. Скорость нарастания TDA7294 составляет 10 В/микросекунду, а коэффициент усиления по напряжению разомкнутого контура составляет 80 дБ.
  • Ток покоя TDA7294 составляет примерно 30 мА, а его максимальное значение — 65 мА.

Предыдущая запись Комбинированный прибор измерения высокого напряжения

Следующая запись TPA3116D2 — мини-усилитель мощности 50 Вт

↑ Детали, печатная плата и характеристики УМЗЧ

Детали усилителя

DA1 — TDA7265 STM, корпус Multiwatt 11 (замена: TDA7269, TDA7269A, TDA7265B, TDA7292) — 1 шт.,VT1 — 2N2222 — 1 шт.,VD1 — Стабилитрон BZX55C5V1 5,1V 0,4W, корпус DO-35 — 1 шт.,R1, R2 — Рез.-0,25-1,0 МОм (коричневый, черный, зеленый, золотистый) — 2 шт.,R3 — R6 — Рез.-0,25-620 Ом (синий, красный, коричневый, золотистый) или рез.-0,25-619 Ом 0,5% (синий, коричневый, белый, черный, зеленый) — 4 шт.,R7, R8 — Рез.-0,25-20 кОм (красный, черный, оранжевый, золотистый) или рез.-0,25-20 кОм 0,5% (красный, черный, черный, красный, зеленый) — 2 шт.,R9, R10 — Рез.-2-4,7 Ом (желтый, фиолетовый, золотистый, золотистый) — 2 шт.,R11 — Рез.-0,25-2 кОм (красный, черный, красный, золотистый) — 1 шт.,R12, R13 — Рез.-0,25-15 кОм (коричневый, зеленый, оранжевый, золотистый) — 2 шт.,R14 — Рез.-0,25-18 кОм (коричневый, серый, оранжевый, золотистый) — 1 шт.,C1, C2 — Конд. 2,2/50V 0511 NPL или конд. К73-17 имп. 2,2 мкФ х 100 В 5% POLYESTER BOXED, B32522C1225C1225J000 — 2 шт.,C3, C4 — Конд. NPO 750 пФ 5% керам. имп. или FKP2 750 пФ х 100 В, WIMA — 2 шт.,C5, C6, C9, C10 — Конд. К73-17 имп., 0,1 мкФ, 63В, 10%, POLYESTER BOXED, B32529C0104K000 — 4 шт.,C7, C8 — Конд. 1000/50V 1331+105°С — 2 шт.,C11 — Конд. 1/50V 0405+85°С — 1 шт.,X1, X2 X3; X4, Х5, Х6 — TB-3 (300) клеммник 3 к. шаг 5 мм на плату — 2 шт.,X7, X8; X9, X10 — TB-01A клеммник 2 к. шаг 5 мм на плату — 2 шт.,J1, J2 — PLS-3 2,54 вилка 3 к. на плату — 2 шт.,P1, P2 — MJ-0-4 съемная перемычка (джампер) с шагом 2,54 мм высотой 4,5 мм для штыревых контактов PLS — 2 шт.,печатная плата 82×82 мм — 1 шт.

Рис. 3.

Размещение деталей стереофонического усилителя на печатной плате. Дорожки показаны на просвет Максимальная выходная мощность: Rн=8 Ом — 25 Вт, Rн=4 Ом — 20 Вт;Полоса пропускания по уровню — 3 дБ: 4 Гц…100 кГц;Входное напряжение: 0,4 В;Входное сопротивление: 20 кОм;Коэффициент гармоник: 0,02%;Разделение между каналами: не хуже 70 дБ.

DataSheet

Стерео усилитель звуковой частоты с двумя выходами по 25 Вт, с функцией отключения звука и режимом ожидания.

  • Диапазон питания (до ±25 В)
  • Двуполярное питание
  • Большая выходная мощность 25 + 25 Вт при суммарном коэффициенте гармонических колебаний 10%, сопротивлении нагрузки 8 Ом и напряжении питания ±20 В.
  • Нет шумов при включении и выключении
  • Режим отключения звука
  • Низкий ток потребления в режиме ожидания
  • Защита от короткого замыкания
  • Защита от перегрева

Купить TDA7265

Описание

TDA7265 — стерео усилитель класса АВ в корпусе Multiwatt, применяемый в высококачественных Hi-Fi музыкальных центрах и телевизорах.

Рис. 1 Схема включения с двуполярным питанием

Абсолютные максимальные значения

Обозначение Параметр Значение Ед. изм.
VS Напряжение питания ±25 В
IO Максимальный выходной ток (внутренне ограничен) 4.5 А
Ptot Рассеиваемая мощность Tcase = 70°C 30 Вт
Top Рабочая температура от -20 до 85 °C
Tstg, Tj Температура хранения и температура p-n перехода от -40 до +150 °C

Рис. 2 Расположение выводов (вид сверху)

Тепловые характеристики

Обозначение Описание Значение Ед. изм.
Rth j-case Тепловое сопротивление кристалл-корпус Макс. 2 °C/Вт

Рис.3 Схема включения с однополярным питанием

Электрические характеристики (См. схему включения для проверки VS = + 20 В; RL = 8 Ом; RS = 50 Ом; GV = 30 dB; f = 1 кГц; Tamb = 25°C, если иное не указано в спецификации)

↑ Анализ даташитов и реальных измерений TDA7379

TDA7379Али

Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом

В скобках мощность TDA7297 для сравнения. Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.

TDA7379

Заявленные 2×38W/4Ω @18V, 1KHz возможны, если питание будет стабилизированным. Кроме того, мощность указана при искажениях 10%, а это невыносимые искажения при значительном ограничении. Реально, на пороге ограничения неискаженная мощность будет на 20…30% ниже, это 25…30 Вт на канал, очень неплохо для такой микросхемы. Кстати, ограничение наступает весьма мягко, по осциллографу куда лучше, чем в классе D.

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.

Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир (vladimirm2) Хайфа Список всех статей

Профиль vladimirm2

Живу в Израиле, родом из Одессы, бывший военный психолог, сегодня инженер сетевых компьютерных технологий или просто сисадмин.Лет десять, как увлекся ламповым звуком, в то время построил свой первый усилитель. Полгода выслушивал и настраивал, доволен. С тех пор были построены разные устройства, некоторые из них благодаря материалам и помощи людей этого портала. Нашел на вашем ресурсе много полезной для себя информации.С уважением ко всем! )

Datasheet Download — STMicroelectronics

Номер произв TDA7266SA
Описание 7W+7W DUAL BRIDGE AMPLIFIER
Производители STMicroelectronics
логотип

1Page

No Preview Available !

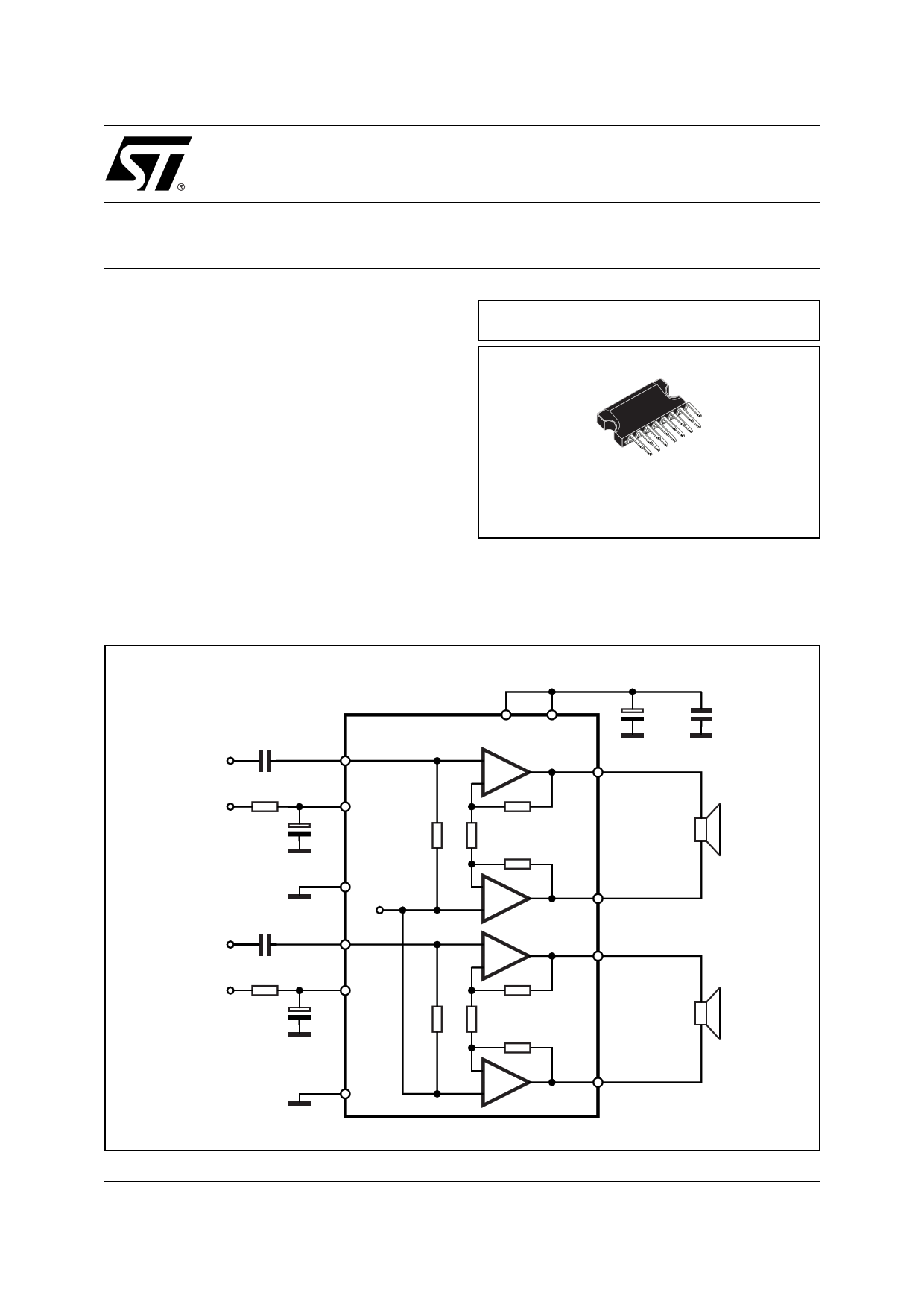

TDA7266SA
7W+7W DUAL BRIDGE AMPLIFIER

s WIDE SUPPLY VOLTAGE RANGE (3.5-18V)

s MINIMUM EXTERNAL COMPONENTS

– NO SWR CAPACITOR
– NO BOOTSTRAP
– NO BOUCHEROT CELLS
– INTERNALLY FIXED GAIN

s STAND-BY & MUTE FUNCTIONS

s SHORT CIRCUIT PROTECTION

s THERMAL OVERLOAD PROTECTION

DESCRIPTION
The TDA7266SA is a dual bridge amplifier specially
designed for LCD Monitor, PC Motherboard, TV and
Portable Radio applications.
BLOCK AND APPLICATION DIAGRAM
www.DataSheet4U.com

0.22µF

IN1
ST-BY
4
7
TECHNOLOGY BI20II
CLIPWATT15
ORDERING NUMBER: TDA7266SA
Pin to pin compatible with: TDA7266S, TDA7266,
TDA7266M, TDA7266MA, TDA7266B, TDA7297SA
& TDA7297.
VCC
3 13

470µF

+ 1 OUT1+

100nF
S-GND
9
Vref

0.22µF

IN2
12
MUTE
6
— 2 OUT1-
+
+ 15 OUT2+

September 2003
PW-GND
8
— 14 OUT2-
+
D94AU175B
1/11

No Preview Available !

TDA7266SA

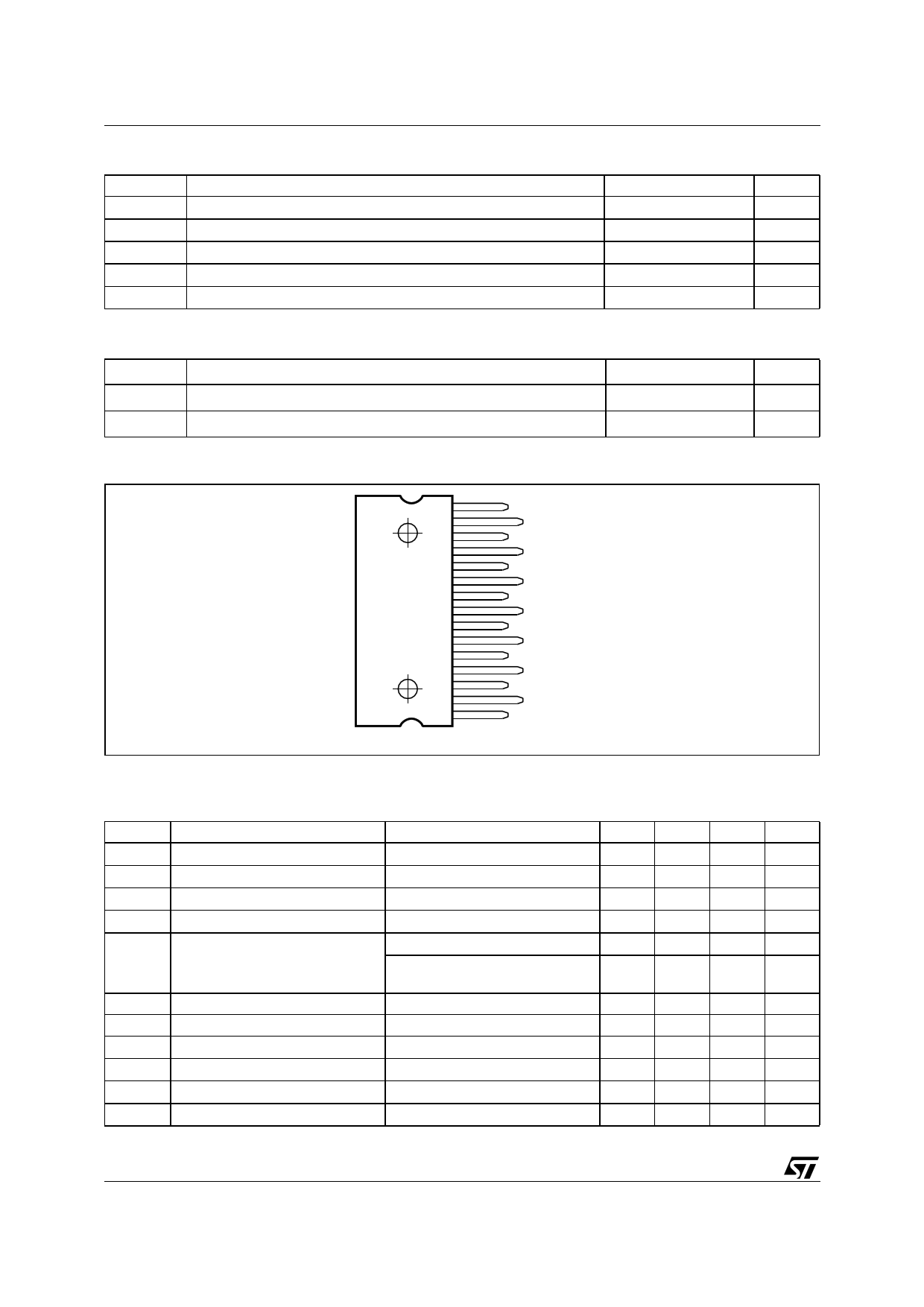

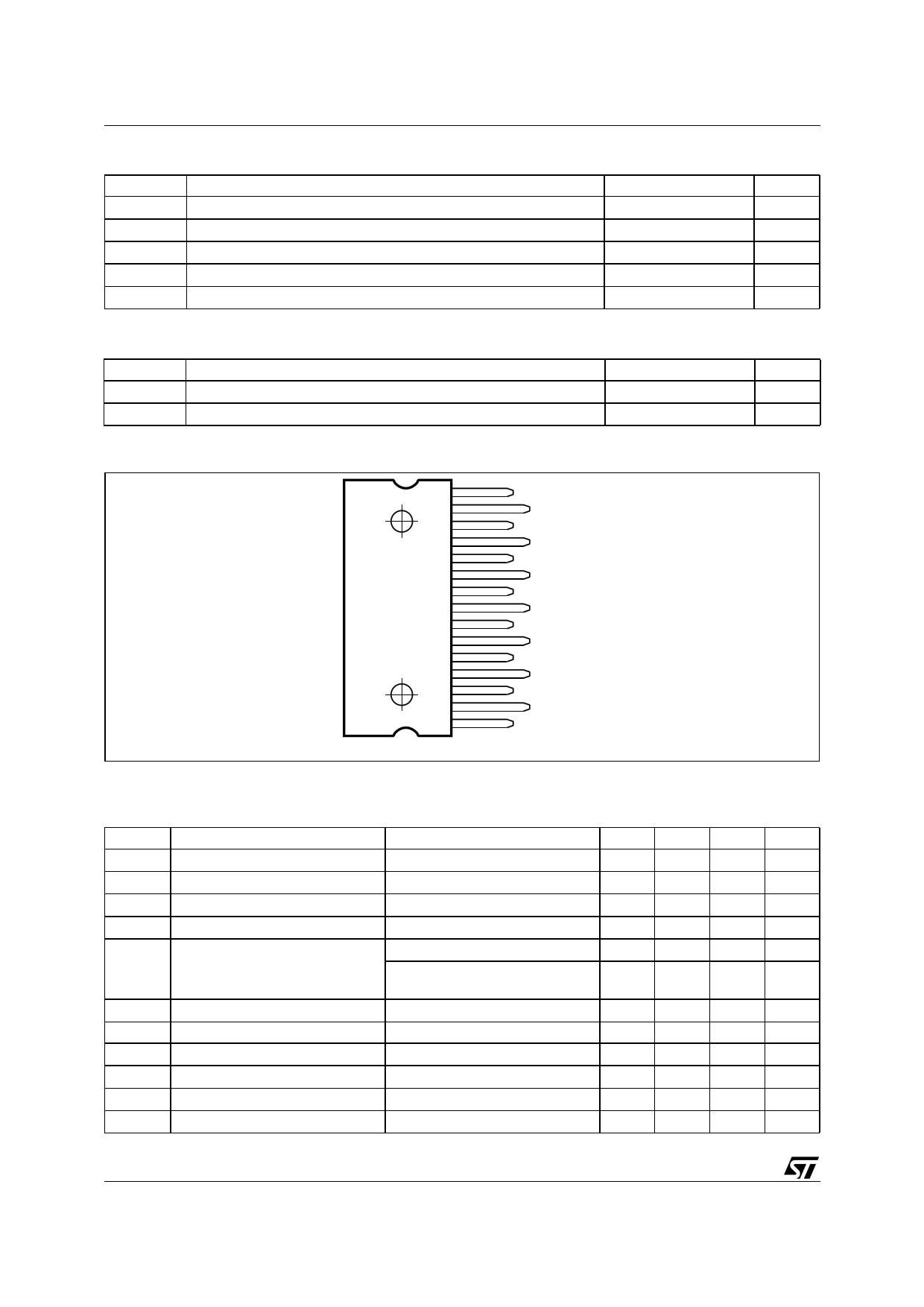

ABSOLUTE MAXIMUM RATINGS
Symbol
Parameter

Vs

IO

Ptot

Top

Tstg, Tj

Supply Voltage
Output Peak Current (internally limited)

Total Power Dissipation (Tamb = 70°C)

Operating Temperature
Storage and Junction Temperature
THERMAL DATA
Symbol
Parameter

Rth j-case Thermal Resistance Junction-case

Rth j-amb Thermal Resistance Junction-ambient

Value
20
2
20
0 to 70
-40 to 150
Unit
V
A
W
°C
°C
Value
Typ = 1.8; Max. = 2.5
48
Unit
°C/W
°C/W

PIN CONNECTION (Top view)

15 OUT2+
14 OUT2-
13 VCC
12 IN2
11 N.C.
10 N.C.
9 S-GND
8 PW-GND
7 ST-BY
6 MUTE
5 N.C.
4 IN1
3 VCC
2 OUT1-
1 OUT1+
D03AU1463
ELECTRICAL CHARACTERISTCS

(VCC = 11V, RL = 8Ω, f = 1KHz, Tamb = 25°C unless otherwise specified)

Symbol
Parameter
Test Condition

VCC Supply Range

Iq Total Quiescent Current

VOS Output Offset Voltage

PO Output Power

THD 10%
THD Total Harmonic Distortion

PO = 1W

PO = 0.1W to 2W

f = 100Hz to 15KHz
SVR Supply Voltage Rejection
f = 100Hz, VR =0.5V
CT Crosstalk

AMUTE Mute Attenuation

Tw Thermal Threshold

GV Closed Loop Voltage Gain

∆GV Voltage Gain Matching

Min.
3
6.3
Typ.
11
50
7
0.05
Max.
18
65
120
0.2
1
Unit
V
mA
mV
W
%
%
40 56
dB
46 60
dB
60 80
dB
150 °C
25 26 27 dB
0.5 dB
2/11

No Preview Available !

TDA7266SA

ELECTRICAL CHARACTERISTCS (continued)

(VCC = 11V, RL = 8Ω, f = 1KHz, Tamb = 25°C unless otherwise specified)

Symbol
Parameter
Test Condition

Ri Input Resistance

VTMUTE Mute Threshold

for VCC > 6.4V; Vo = -30dB

for VCC < 6.4V; Vo = -30dB

VTST-BY

IST-BY

eN

St-by Threshold
St-by Current V6 = GND
Total Output Voltage
A Curve; f = 20Hzto 20KHz
Min.
25
2.3

VCC/2

-1
0.8
Typ.
30
2.9

VCC/2

-075
1.3
150
Max.
4.1

VCC/2

-0.5
1.8
100
Unit

KΩ

V
V
V

µA

µV

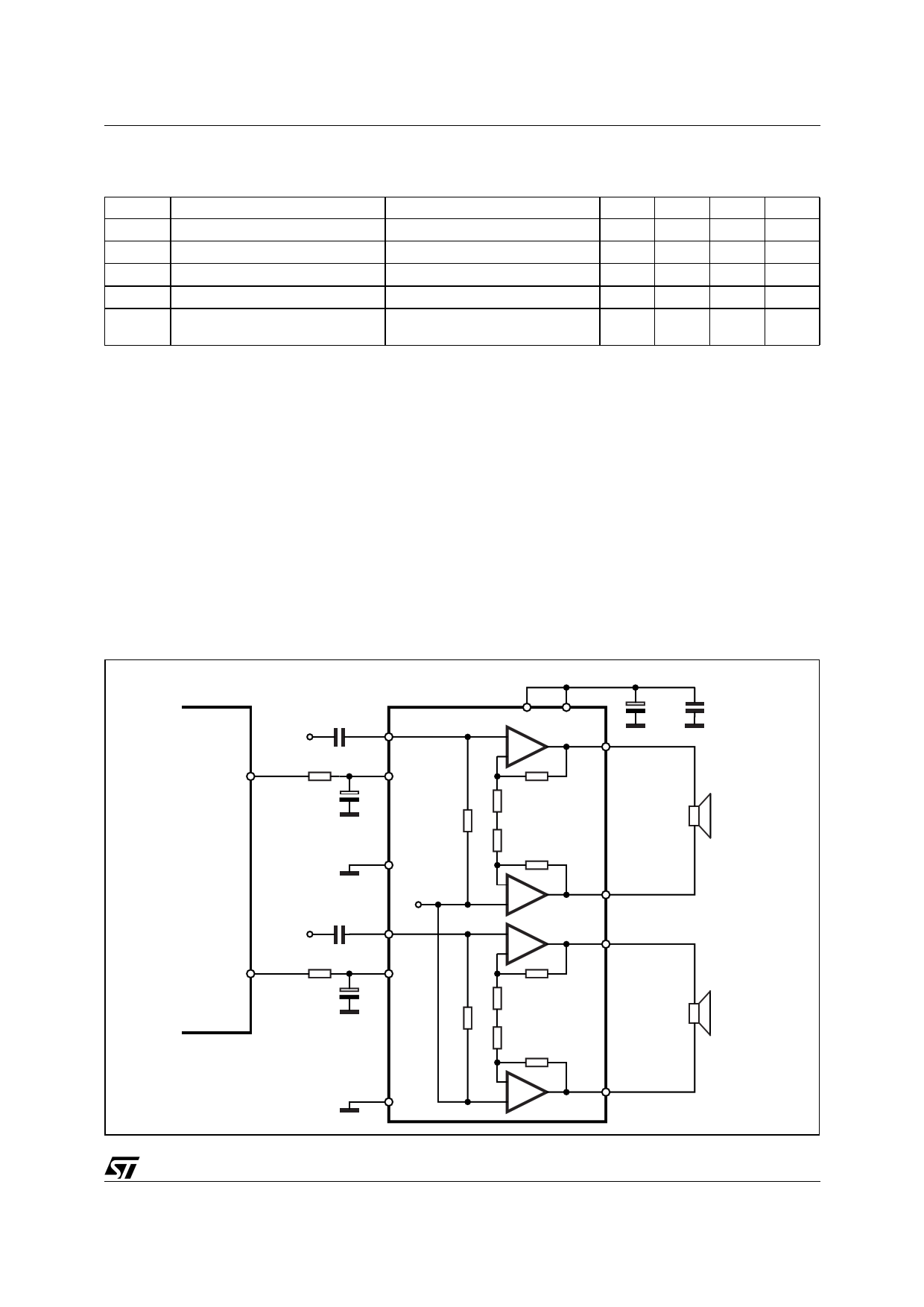

APPLICATION SUGGESTION
STAND-BY AND MUTE FUNCTIONS
(A) Microprocessor Application
In order to avoid annoying «Pop-Noise» during Turn-On/Off transients, it is necessary to guarantee the right St-
by and mute signals sequence. It is quite simple to obtain this function using a microprocessor (Fig. 1 and 2).

At first St-by signal (from µP) goes high and the voltage across the St-by terminal (Pin 7) starts to increase ex-

ponentially. The external RC network is intended to turn-on slowly the biasing circuits of the amplifier, this to
avoid «POP» and «CLICK» on the outputs.
When this voltage reaches the St-by threshold level, the amplifier is switched-on and the external capacitors in
series to the input terminals (C3, C53) start to charge.
It’s necessary to mantain the mute signal low until the capacitors are fully charged, this to avoid that the device
goes in play mode causing a loud «Pop Noise» on the speakers.
A delay of 100-200ms between St-by and mute signals is suitable for a proper operation.
Figure 1. Microprocessor Application

C1 0.22µF

IN1
ST-BY R1 10K
C2

10µF

4
7
VCC
3 13
C5

470µF

+ 1 OUT1+

C6
100nF

µP

S-GND
9

C3 0.22µF

IN2
Vref
12

MUTE R2 10K

C4

1µF

6
— 2 OUT1-
+
+ 15 OUT2+

PW-GND
8
— 14 OUT2-
+
D95AU258A
3/11

Всего страниц 11 Pages
Скачать PDF

Установка микросхемы TDA7294

В зависимости от применяемой микросхемы на плате устанавливается перемычка в нужной позиции.

Установка перемычки TDA7294 или TDA7293

Если перемычка установлена в положение TDA7293, то пустую квадратную контактную
площадку с надписью TDA7294
можно залить припоем.

Заливка контактной площадки

Так будет совсем-совсем немного, но лучше.

Микросхема должна быть установлена на радиаторе площадью не
менее 700 квадратных сантиметров. При установке микросхемы на радиатор
необходимо использовать термопасту. Радиатор должен свободно охлаждаться
воздухом.

Важно! Корпус
микросхемы соединен с минусом источника питания, поэтому, чтобы избежать
короткого замыкания источника питания, надо либо устанавливать микросхему через
изолирующую прокладку (и изолировать винт, которым микросхема крепится к
радиатору), либо надежно изолировать радиатор от корпуса. В первом варианте микросхема охлаждается немного хуже

Во втором есть возможность случайно замкнуть радиатор, находящийся под напряжением, на корпус

В первом варианте микросхема охлаждается немного хуже. Во втором есть возможность случайно замкнуть радиатор, находящийся под напряжением, на корпус.

Поступайте так, как вам удобнее.

На один радиатор можно установить несколько микросхем, при этом площадь радиатора увеличить в столько раз, сколько микросхем на него установлено. Но провода питания при этом должны подходить к каждой из плат усилителя. Нельзя «пускать питание» от одной микросхемы к другой через радиатор! Тот факт, что фланец микросхемы соединён с минусом питания не означает, что микросхема может получать энергию питания через свой фланец!

Крепить плату к радиатору можно просто прикрутив к нему микросхему. Этот способ применим, если на плате не используются тяжелые экзотические компоненты и если при эксплуатации усилителя отсутствует вибрация. Пример такого крепления платы в корпусе усилителя показан на странице Четырехканальный усилитель.

Габариты платы и присоединительные размеры показаны на
рисунке. Фланец микросхемы выступает за габариты платы на 1…2 миллиметра в
зависимости от того, как микросхема сориентирована при пайке.

Для более надежного крепления можно использовать специальное крепежное отверстие под винт с резьбой М3. Это отверстие изолировано от схемы.

Принцип использования этого отверстия довольно прост, главное, чтобы ничего не замкнуло.

Идея крепления

Datasheet Download — ST Microelectronics

Номер произв TDA7297SA
Описание DUAL BRIDGE AMPLIFIER
Производители ST Microelectronics
логотип

1Page

No Preview Available !

www.DataSheet4U.com
TDA7297SA
10W+10W DUAL BRIDGE AMPLIFIER

s WIDE SUPPLY VOLTAGE RANGE (6V-18V)

s MINIMUM EXTERNAL COMPONENTS

– NO SWR CAPACITOR
– NO BOOTSTRAP
– NO BOUCHEROT CELLS
– INTERNALLY FIXED GAIN

s STAND-BY & MUTE FUNCTIONS

s SHORT CIRCUIT PROTECTION

s THERMAL OVERLOAD PROTECTION

TECHNOLOGY BI20II
CLIPWATT15
ORDERING NUMBER: TDA7297SA
DESCRIPTION
The TDA7297SA is a dual bridge amplifier specially
designed for TV and Portable Radio applications.
BLOCK AND APPLICATION DIAGRAM
Pin to pin compatible with: TDA7297, TDA7266B,
TDA7266SA, TDA7266M, TDA7266MA, TDA7266,
& TDA7266S.

0.22µF

IN1
ST-BY
4
7
VCC
3 13

470µF

+ 1 OUT1+

100nF
S-GND
9
Vref

0.22µF

IN2
12
MUTE
6
— 2 OUT1-
+
+ 15 OUT2+

September 2003
PW-GND
8
— 14 OUT2-
+
D94AU175B
1/11

No Preview Available !

TDA7297SA
ABSOLUTE MAXIMUM RATINGS
Symbol
Parameter

Vs

IO

Ptot

Top

Tstg, Tj

Supply Voltage
Output Peak Current (internally limited)

Total power dissipation (Tcase = 70°C)

Operating Temperature
Storage and Junction Temperature
Value
20
2
30
0 to 70
-40 to 150
Unit
V
A
W
°C
°C
THERMAL DATA
Symbol

Rth j-case

Rth j-amb

Parameter
Thermal Resistance Junction-case
Thermal Resistance Junction to ambient
Value
Typ. = 1.8; Max. = 2.5
48
Unit
°C/W
°C/W

PIN CONNECTION (Top view)

15 OUT2+
14 OUT2-
13 VCC
12 IN2
11 N.C.
10 N.C.
9 S-GND
8 PW-GND
7 ST-BY
6 MUTE
5 N.C.
4 IN1
3 VCC
2 OUT1-
1 OUT1+
D03AU1463
ELECTRICAL CHARACTERISTCS

(VCC = 13V, RL = 8Ω, f = 1KHz, Tamb = 25°C unless otherwise specified)

Symbol
Parameter
Test Condition

VCC Supply Range

Iq Total Quiescent Current

RL = ∞

VOS Output Offset Voltage

PO Output Power

THD 10%
THD Total Harmonic Distortion

PO = 1W

PO = 0.1W to 2W

f = 100Hz to 15KHz
SVR Supply Voltage Rejection

f = 100Hz, VR =0.5V

CT Crosstalk

AMUTE Mute Attenuation

Tw Thermal Threshold

GV Closed Loop Voltage Gain

∆GV Voltage Gain Matching

Min.
6.5
8.3
Typ.
50
10
0.1
Max.
18
65
120
0.3
1
Unit
V
mA
mV
W
%
%
40 56
dB
46 60
dB
60 80
dB
150 °C
31 32 33 dB
0.5 dB
2/11

No Preview Available !

TDA7297SA

ELECTRICAL CHARACTERISTCS (continued)

(VCC = 13V, RL = 8Ω, f = 1KHz, Tamb = 25°C unless otherwise specified)

Symbol
Parameter
Test Condition

Ri Input Resistance

VTMUTE Mute Threshold

Vo = -30dB

VTST-BY St-by Threshold

IST-BY St-by Current V6 = GND

eN Total Output Voltage

A Curve;
f = 20Hz to 20KHz
Min.
25
2.3
0.8
Typ.
30
2.9
1.3
150
220
Max.
4.1
1.8
100
500
Unit

KΩ

V
V

µA

µV

µV

APPLICATION SUGGESTION
STAND-BY AND MUTE FUNCTIONS
(A) Microprocessor Application
In order to avoid annoying «Pop-Noise» during Turn-On/Off transients, it is necessary to guarantee the right St-
by and mute signals sequence. It is quite simple to obtain this function using a microprocessor (Fig. 1 and 2).

At first St-by signal (from µP) goes high and the voltage across the St-by terminal (Pin 7) starts to increase ex-

ponentially. The external RC network is intended to turn-on slowly the biasing circuits of the amplifier, this to
avoid «POP» and «CLICK» on the outputs.
When this voltage reaches the St-by threshold level, the amplifier is switched-on and the external capacitors in
series to the input terminals (C3, C5) start to charge.
It’s necessary to mantain the mute signal low until the capacitors are fully charged, this to avoid that the device
goes in play mode causing a loud «Pop Noise» on the speakers.
A delay of 100-200ms between St-by and mute signals is suitable for a proper operation.
Figure 1. Microprocessor Application

C1 0.22µF

IN1
ST-BY R1 10K
C2

10µF

4
7
VCC
3 13
C5

470µF

+ 1 OUT1+

C6
100nF

µP

S-GND
9

C3 0.22µF

IN2
Vref
12

MUTE R2 10K

C4

1µF

6
— 2 OUT1-
+
+ 15 OUT2+

PW-GND
8
— 14 OUT2-
+
D95AU258A
3/11

Всего страниц 11 Pages
Скачать PDF

Связанные материалы

3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута… 3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута Издательство: ДМК…

Объект «Труба». Загадка!… Кто догадается, что это за космическая штуковина, тому ничего не будет. Свои догадки пишите в…

5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута… 5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута Издательство: Наука и техника Год издания:…

TDA7265… 25+25 Ватт стерео усилитель с Мутем и Стендбаем. Можно включать в мосте. Защита от КЗ и перегрева….

Современные усилители на микросхемах. Баширов С.Р…. Современные усилители на микросхемах. Баширов С.Р. В данном издании рассмотрены конструкции узлов…

Микросхемы для импульсных источников питания и их применение… Хочу предложить Вашему вниманию справочник «Микросхемы для импульсных источников питания и их…

Аудио усилитель TDA7265 2x25W. Объект «Труба» — отгадка… С загадкой получился некоторый фальстарт: я прислал Игорю фото с вопросом «стоит ли писать от этом…

TDA1514A: 50-ваттный усилитель за 15 минут… Одна из разработок — микросхема TDA1514A – может помочь в создании Hi-Fi усилителя…

Защита USB-устройств от статики. Чипы TPD2E001, USB6B1, STF202-22T1G… Наверное каждый из нас когда-нибудь испытывал на себе разряд статического электричества, а многие…

Популярные статьи Два изображения на одной картине

Усилитель на микросхеме TA8205, TA8210, TA8215, TA8221… Очень кратенькая практическая статейка с фотками, навеянная проектом нашего болгарского товарища по…

Принципиальная схема

На рис. 1 представлена принципиальная схема двухканального УМЗЧ. основное назначение которого — модернизация компактных активных акустических систем, УМЗЧ которых собран на более слабых микросхемах, например, на распространённых двухканальных TDA2822M, TDA2822D, U2822B, U2823B. КА2209, L272M, NJM2073 или на одноканальных LM386. KA2201N. LM820M, ТВА820М, U820 и других аналогичных Также, этот УМЗЧ можно применить для встраивания в системные компьютерные блоки, компьютерные мониторы.

Рис. 1. Схема стерео усилителя низкой частоты на микросхеме TDA7496L.

Напряжение звуковой частоты поступает на входы микросхемы DA1 через трёхобмоточный дроссель L1, RC фильтры R5C6. R6C5 и разделительные конденсаторы С7, С8.

Регулировка громкости — электронная одинарным переменным резистором R3. Чем больше напряжение на выводе 6 DA1, тем больше усиление микросхемы.

Глубина регулировки громкости около 80 дБ Для кратковременного приглушения громкости, например, на время ответа на телефонный звонок, можно воспользоваться кнопкой SA2. при замыкании контактов которой в цепь включается подстроечный резистор R4. чем меньше его установленное сопротивление, тем сильнее будет приглушаться звук.

Узел регулировки громкостью питается напряжением около 6,2 В от параметрического стабилизатора, собранного на R8, С19, VD5 В цепь балластного резистора R8 включен светодиод HL1, который информирует о наличии напряжения питания, при таком включении светодиода можно получить небольшую экономию потребляемого тока.

С выходов DA1, выводы 14. 17, усиленное напряжение звуковой частоты через разделительные конденсаторы С12 — С15 и замкнутые контакты выключателя SA3 поступает на динамические головки ВА1, ВА2. Амплитуда сигнала на клеммах динамиков около 10 В при напряжении питания DA1 12 В. К гнезду XS1 можно подключить головные стереотелефоны, резисторы R11.

R12 ограничивают поступающую на них мощность. Демпфирующие цепи C17R9 и C18R10 препятствуют возможному самовозбуждению DA1 на ультразвуковых частотах. В микросхеме TDA7496L имеются узлы электронного выключения и приглушения звука — выводы 11. 12 и регулируемый линейный стереовыход — выводы 5, 7. которые в этой конструкции не используются.

Для питания DA1 используется нестабилизированное напряжение постоянного тока 11.17 В. Напряжение сети переменного тока поступает на первичную обмотку понижающего трансформатора Т1 через замкнутые контакты выключателя SA1 и токоограничительный резистор R1.

С вторичной обмотки трансформатора напряжение около 12 В переменного тока поступает на мостовой выпрямитель, собранный на диода Шотки VD1 — VD4.

Конденсатор С16 сглаживает пульсации выпрямленного напряжения. Варистор RU1 защищает понижающий трансформатор и диоды Шотки от всплесков напряжения сети.

Если этот УМЗЧ будет встраиваться, например. в системный блок ПК. компьютерный монитор, то дополнительный источник питания не потребуется — элементы SA1, R1, RU1, Т1, С1 — С4, VD1 — VD4 не устанавливают Для питания DA1 в этом случае используют имеющееся в модернизируемом аппарате напряжение +12 ..18 В.

Большинство деталей конструкции смонтированы на печатной плате размером 100×40 мм, рис. 2 Если в модернизируемых активных АС дефицит свободного места, то модуль питания — SA1. R1, RU1, Т1, С1 — С4.

VD1 — VD4 монтируют в одной АС. а модуль УМЗЧ в другой, между собой колонки соединяют четёрёхпроводным кабелем длиной 2…3 м, с сечением каждой жилы по меди не менее 0,5 мм.кв. Не используйте трёхпроводный кабель, общий провод для питания DA1 и подключения динамической головки должны быть раздельными Лучшим решением будет использовать для конструкции отдельный корпус, например, склеив вместе два прямоугольных корпуса от неисправных DVB-T2 телевизионных приставок.

↑ Выводы

Часто начинающие любители жалуются на малую мощность, но дело может быть совсем не в этом, а в недостаточном уровне сигнала от источника. У рассмотренных микросхем усиление равно 26 дБ т. е. 20 раз, а у TDA7297 оно равно 33 дБ т. е. 44 раза. Разница существенная!

При одинаковом входном сигнале не вызывающем ограничения, мощность излучемая динамиками, будет у TDA7297 в 4 раза выше! Однако максимальная неискаженная мощность (при достаточном входном сигнале) будет выше у TDA7379.При нагрузке 8 Ом предпочтительнее TDA7297, а при 4 Ом — TDA7379. Забавно, что стоимость этих и более мощных микросхем, одинакова — «всё за доллар».
