Что такое тдкс

Что такое строчный трансформатор и особенности конструкции

Строчным трансформатором называют устройство, применявшееся в телевизорах цветного и чёрно-белого изображения устаревших моделей. Этот аппарат обеспечивал преобразование напряжения, подаваемого на умножитель. В дальнейшем стали использовать диодно-каскадное устройство строчной развёртки.

Данный элемент выдаёт на выходе напряжение в пределах от 25 до 30 кВт, с формированием электрического потока.

Напряжение подаётся на первичную обмотку, с выдачей после преобразования на выходную катушку с заданными параметрами. Аппарат помещается в корпус, выполненный из несгораемого пластика. Корпус оборудован двумя потенциометрами, позволяющими регулировать характеристики ускоряющего и фокусирующего напряжения.

Для изготовления магнитопровода применяются П-образные пластины из феррита, обеспечивающие выполнение заданных задач благодаря свойствам данного материала.

От обычного трансформатора строчный отличается конструктивными особенностями, позволяющими обеспечить на выходе высокое напряжение и приспособленностью к установке в качестве детали телевизора.

Восстановление прибора

Самостоятельная замена и ремонт ТДКС вполне возможна. Определив неисправность, можно восстановить работу системы. Рассматривая, как подключить строчный трансформатор к телевизорам, необходимо изучить процедуру возобновления его работы. В случае полной замены трансформаторного прибора, потребуется подобрать новое оборудование с соответствующей системой выводов. Только в этом случае техника будет работать корректно.

Если оборудование не работает из-за пробоя, значит, в корпусе появилась трещина. Найти ее можно при осмотре. Трещину потребуется зачистить, обезжирить, а затем залить эпоксидным клеем. При этом слой смолы должен составлять не менее 2 мм. Это позволит предотвратить пробой в дальнейшем.

Ремонт ТДКС при обрыве контура проблематичен. Потребуется перемотать катушку. Это трудоемкий процесс, требующий от мастера высокой концентрации на протяжении всей процедуры. Замена намотки возможна, но для этого требуется определенный опыт.

Замена ТДКС

Частые поломки и способы ремонта

Трансформаторы строчного типа нередко выходят из строя. Дальнейшая эксплуатация телевизора в данной ситуации невозможна. Замена аппарата связана со сложностями, вызванными их высокой стоимостью. Некоторые модели таких трансформаторов сложно отыскать.

В процессе ремонта требуется замена дефектной схемы. В процессе эксплуатации возможно возникновение следующих неисправностей:

• обрыва контура;
• пробоя герметичного корпуса;
• межвиткового замыкания обмоток;
• обрыва контакта потенциометра.

Первые две из указанных неисправностей идентифицировать достаточно легко по результатам внешнего осмотра. Ремонт выполняется путём замены вышедших из строя элементов, поиск материала для которых не представляет особенных проблем, поскольку его не сложно найти в любом магазине радиотоваров.

С поиском замыкания между витками обмоток несколько сложнее. Такую неисправность можно определить по писку, издаваемому трансформатором при работе. В данной ситуации выполняется диагностика с использованием специального прибора.

Особенности

Трансформаторы типа ТДКС сегодня включаются в схему телевизора для обеспечения анода (второго) кинескопа электрическим током с требуемыми параметрами. Напряжение исходящее составляет 25-30 кВ. В процессе работы оборудования формируется электрический поток. Это ускоряющее напряжение 300-800 В.

В зависимости от категории трансформаторов ТДКС, цоколевки, образуется вторичное напряжение, которое является дополнительным для обеспечения развертки кадрового типа. Приборы оборудования снимают в трансформаторах телевизоров сигнал луча кинескопа автоматически подстроенной частоты строчной развертки.

Схема подключения, цоколёвка в представленном трансформаторе характеризуют устройство. Прибор обладает первичной обмоткой. На нее подается электрический ток для дальнейшей развертки. С первичного контура подается питание для функционирования усилителей видеосигнала. Обмотка передает электричество на вторичную катушку. Отсюда производится питание соответствующих цепей.

Видео: Строчный трансформатор

Строчному трансформатору вменяется питание второго анода, ускоряющее напряжение, фокусировка. Эти процессы производятся в ТДКС. Регулировка происходит при помощи потенциометров. Трансформаторам представленной категории обеспечивается определенная цоколевка. Расположение выводов может быть в виде буквы О или U.

Аналоги устройства

Если необходимую модель строчного трансформатора сложно найти, оригинальное изделие можно заменить на аналогичное. Аналог подбирается по соответствующим характеристикам, указанным в документации, которой сопровождается прибор от изготовителя.

Кроме параметров, аналог должен соответствовать по габаритам и особенностям подключения.

Строчный трансформатор – важный узел, без исправного состояния которого работа телевизора невозможна. При подозрении на неисправность необходимо провести тщательную диагностику и ремонт или замену, в зависимости от результатов проверки.

Наша миссия

Миссия ООО «Трейдбэст» заключается в обеспечении экономического роста партнеров компании на основе
взаимовыгодного сотрудничества, в решении комплекса задач во внешнеэкономической деятельности и логистических
услуг посредством производства и реализации операций по таможенному оформлению и доставке товаров, удовлетворяющих
требованиям передовых конкурентных технологий и высокого профессионализма, осуществление поддержки в области
внешнеэкономической деятельности.

Генеральный договор страхования перевозимых грузов позволит партнерам компании ООО «Трейдбэст» чуствовать себя защищенными от любых неприятностей, так как этот полис страхует Ваши имущественные интересы, когда ООО «Трейдбэст» выступает в качестве международного экспедитора Ваших грузов.

ООО «Трейдбэст» открыт для сотрудничества со всеми компаниями в области внешнеэкономической деятельности
и логистики. Мы оказываем услуги импорта, экспорта, экспедирования, транспортировки, хранения товаров.

Партнеры компании могут быть уверены в том, что специалисты ООО «Трейдбэст» подберут оптимальное
решение для выполнения их задач, обеспечат самыми современными технологиями в области ВЭД и Таможенного оформления,
наладят бесперебойную поставку товаров, предоставят консультационные услуги.

Каждому партнеру, независимо от размеров компании, в ООО «Трейдбэст» предоставят персонального менеджера,
уделят максимум внимания, с каждым заказчиком будут работать кропотливо и вдумчиво, совместно находя пути решения
любых задач, предлагая партнеру все, что возможно в современном Российском законодательстве.

• Девиз Компании: «Наша цель — Взаимовыгодное партнерство»
• Наш принцип: «Уровень Репутации компании, важнее уровня Прибыли Компании»

Область деятельности нашей компании:

• Таможенное оформление.
• Международные перевозки.
• Консультации ВЭД/ТАМОЖНЯ оперативно и бесплатно.
• Поддержка в области внешнеэкономической деятельности.
• Поставки под ключ различных товаров согласно заявок партнеров.

Замена

Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для  ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги

Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.

Кадровая развёртка

Если пользователь наблюдает на кинескопе яркую горизонтальную полосу, необходимо уменьшить яркость свечения экрана телевизора с помощью транзисторного преобразователя.

Если пользователь решит не выполнять регулировку трансформатора, то появится риск выхода из строя кинескопного люминофора во время последующей диагностики телевизионного аппарата.

Когда яркость свечения будет уменьшена до минимальной, потребуется убедиться в работоспособности:

1. Системы питания генератора кадрового каскада. Напряжение на каскад поступает через отдельный резистор и обычно составляет от 24 до 28 вольт. Измерив реальное напряжение на резисторе, пользователь сможет сделать вывод о работоспособности системы электропитания.
2. Отклоняющиеся катушки. Необходимо заменить предположительно неисправный элемент на новый и замерить электрические импульсы при помощи осциллографа. Стоит заметить, что межвитковые замыкания в катушках происходят крайне редко.
3. Выпрямительный диод и микросхему. При интенсивной эксплуатации выпрямительный диод может оборваться, что приведёт к выходу из строя процессора каскада. Вероятно, пользователю потребуется заменить оба элемента.

Самостоятельный ремонт строчных и кадровых каскадов является достаточно трудным и длительным занятием. Если пользователь не уверен в собственных силах, устранение неполадки телевизора рекомендуется поручить опытному телемастеру.

Строчная развёртка

Перед диагностикой каскада строчной развёртки потребуется соединить данный элемент телевизионного аппарата с лампой накаливания, которая в этом случае будет выступать в качестве предохранителя. Если каскад работоспособен, то подключённая к нему лампа должна ярко загореться и тут же погаснуть.

В случае, если лампочка продолжает гореть, пользователю необходимо проверить:

1. Транзистор. Если данный элемент исправен, но высокое напряжение отсутствует, следует проверить управляющие импульсы на источнике вторичного напряжения.
2. Строчной трансформатор. Опредметить неисправность трансформатора можно при помощи измерения температуры элемента — сильное нагревание несвойственно для корректно функционирующего ТДКС. Чтобы убедиться в поломке трансформатора, потребуется подать на коллекторную обмотку прямоугольные импульсы и с помощью осциллографа сравнить амплитуду входящих и исходящих импульсов ТДКС. Для проведения диагностики выпаливать трансформатор не требуется.
3. Отклоняющуюся систему. Пользователь может вынуть отклоняющиеся катушки и запустить телевизор на короткое время — если картинка на дисплее будет отображаться без каких-либо дефектов, то для полноценного использования аппарата потребуется заменить всю отклоняющуюся систему.

Важно заметить, что эксплуатация TB-устройства без отклоняющихся катушек непременно приведёт к прожогу кинескопа. Если неисправностей строчной развёртки выявить не удалось, а в нормальном режиме светятся лишь горизонтальные линии кинескопа телевизора, стоит предположить, что причина неработоспособности аппарата кроется в блоке кадровой развёртки

Поломки

Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:

• пробой корпуса;
• обрыв обмоток;
• межвитковые замыкания;
• обрыв потенциометра screen.

С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор «.

Восстановление

Пробой — это обычно трещина в корпусе, в этом случае ремонт ТДКС будет достаточно прост. Зачищаем крупной наждачной бумагой трещину, очищаем его, обезжириваем и заливаем эпоксидной смолой. Слой делаем достаточно толстый, не менее 2 мм, для исключения повторного пробоя.

Восстановление ТДКС при обрыве и замыкании витков крайне проблематично. Помочь может только перемотка трансформатора. Никогда не выполнял такую операцию, так как она очень трудоемка, но при желании, конечно, все возможно.

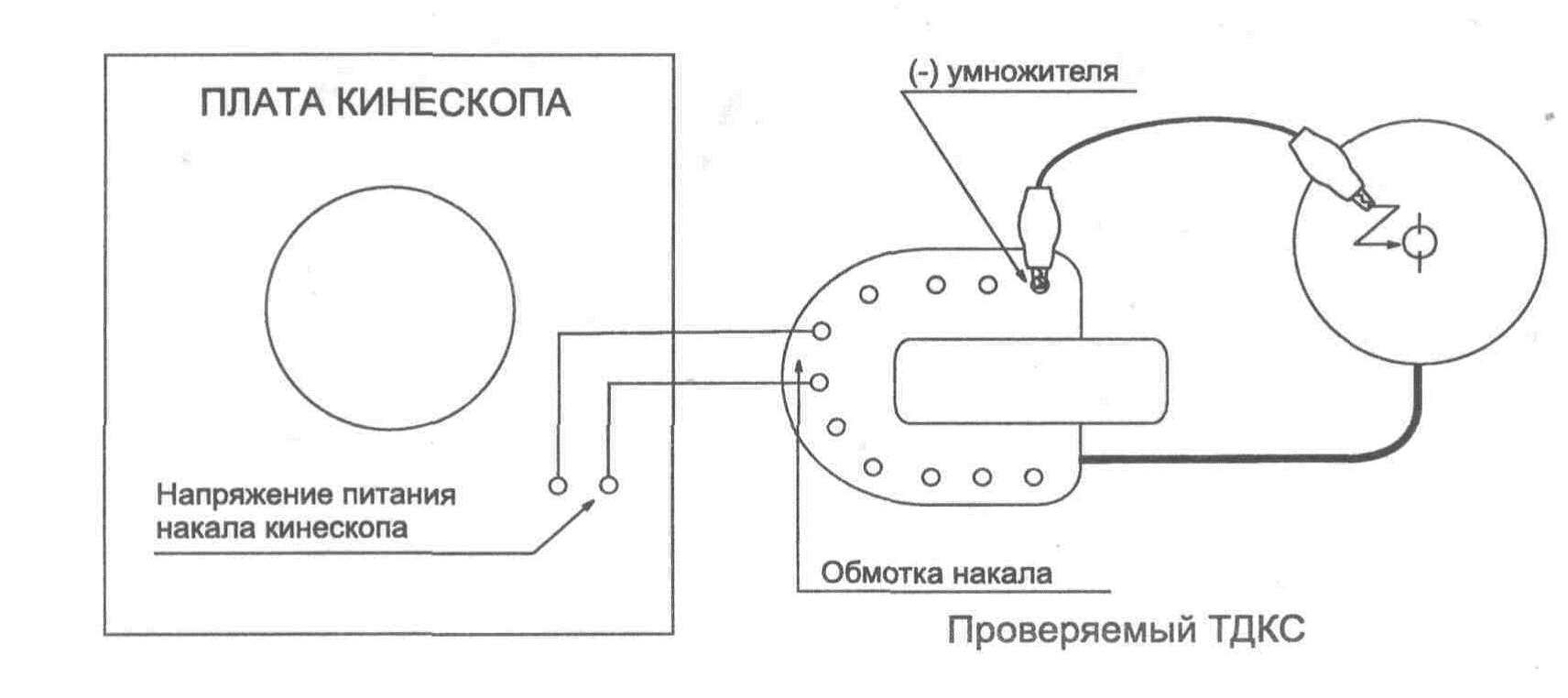

При обрыве обмотки накала лучше ее не восстанавливать, а сформировать из другого места. Для этого наматываем пару витков изолированным проводом вокруг сердечника ТДКС

Направление намотки не важно, но если нить накала не засветилась, поменяйте местами провода. После намотки нужно установить напряжения накала при помощи ограничительного резистора.

Если не регулируется ускоряющее напряжение (screen), то в данном случае можно сформировать его. Для этого надо создать постоянное напряжение около 1kV с возможностью его регулировки. Такое напряжение есть на коллекторе строчного транзистора, импульсы на нем могут быть до 1,5 кВ.

Схема проста, напряжение выпрямляется высоковольтным диодом и регулируется потенциометром, который можно взять с платы кинескопа старого отечественного телевизора 2 или 3УСЦТ.

Процесс полной диагностики телевизора и устранение неисправностей.

После удаления с платы неисправного транзистора, я решил подать напряжение на плату. Результат порадовал, так как появились все выходные напряжения, в частности питание на строчную развертку составило 111,6 вольт.

Напряжение питания строчной развертки

Для таких телевизоров данное напряжение является нормальным.

Чтобы выяснить истинную причину неисправности строчной развертки, для себя я использую какую последовательность действий:

Для защиты строчной развертки, я выпаял перемычку от блока питания к ТДКС, и вместо нее впаял лампу накаливания на 60 ВТ. Данная лампа защитит строчный транзистор в случае неправильной работы строчной развертки.

Для установки защитной лампы, я удалил перемычку, и вместо нее запаял лампу накаливания

После установки лампы, начал проверку конденсатора в коллектороной цепи. Им оказался конденсатор 912j на 1800 вольт. Его номинал должен соответствовать 9 нанофарадам. Подключив данный конденсатор к мультиметру, тот показал 8,8 nF, что в пределах нормы.

Проверка коллекторной емкости

После проверки конденсатора, решил впаять строчный транзистор и включить телевизор. Лампа ярко загорелась, что свидетельствовало о том, что строчная развертка работает неправильно, так как идет очень большое потребление тока. В нормальном состоянии лампа должна немного загореться, или вообще не гореть. Это актуально для телевизоров 14-21 дюйм, для телевизоров большей диагонали, необходимо использовать лампу большей мощности, так как потребление тока в таких телевизорах намного больше.

Свечение лампы накаливания при включении телевизора

Если бы я не установил бы лампу, то строчный транзистор сразу бы сгорел.

Следующей под проверку попала ОС (отклоняющая система). Чтобы легко ее проверить, необходимо отключить родную ОС, и вместо нее подкинуть какую-то оску с разборки.

Разъем ОС

Если не знаете на доноре где строчные витки, где кадровые, не беда. Берем мультиметр, и измеряем сопротивление на проводах. Где сопротивление меньше (порядка 6 ом), там у нас строчные катушки, где больше там кадровые.

Поискав у себя в закромах, я нашел ОС для проверки.

ОС с донора для подстановки

Предварительно, я отключил разъем оски от родной платы, и вместо нее припаял строчные катушки донорской ОС.  Кадровые катушки не подпаивал, так как они нам не нужны пока. После этого, кратковременно включил плату. Лампа немного засветилась, после чего потухла.

Подпаял к плате донорскую ОС

Я услышал высокое напряжение, после чего отключил плату. Дело в том, что нельзя на долго включать плату без ОС, так как на кинескопе не будет магнитного поля, и все лучи будут бить в одну точку. На кинескопе будет показывать всего одна точка по центру экрана. Если в таком положении оставить телевизор работать, то получим прогар кинескопа.

Итак, неисправность нашли, далее, я решил снять старую ОС, и вместо нее подкинуть новую.

Процесс снятия ОС. отвинчиваем эти 2 болта, после чего снимаем сначала магниты, потом и саму ОС

Отодрав старый клей, и отвинтив 2 болта у меня это получилось. Подкинув новую оску, и подключив ее к плате, и убрав лампу накаливания, включил телевизор.

Включенный телевизор без подключенных кадровых катушек. Полоса ели проглядывается, это еще при том, что ускоряющее напряжение накручено на 100%

Телевизор включился, но картинка была настолько бледна, при этом отсутствовал один из цветов. Проверив кинескоп на приборе, тот оказался полностью севшим. Созвонившись с хозяином, тот подтвердил, что телевизор ели показывал, и обговорив все детали, пришли к выводу, что ремонтировать телевизор нет смысла.

Вот такой ремонт. Хоть в результате работоспособного телевизора нет, но неисправность была найдена. Вот такой ремонт. Если будут вопросы, создавайте темы на форуме, буду рад ответить

Всем спасибо за внимание, и до скорых встреч в новых ремонтах

2

Другие поломки

Существует множество причин, почему не работает ТДКС. Опытные радиолюбители помогут изучить распространенные неисправности.

Если в приборе пробит транзистор, необходимо его достать и замерять коллекторное напряжение без него. При определении слишком высокого показателя, его регулируют до требуемого значения. При невозможности совершения подобной процедуры, нужно поменять в блоке питания стабилитрон. Обязательно нужно установить новый конденсатор.

Рекомендуется проверить пайку на всех разъемах. При необходимости ее усиливают. Если такая проблема определялась на конденсаторах, их выпаивают. Осмотр может выявить почернение. Потребуется приобрести новую деталь. Если прямоугольные конденсаторы раздуты, их также следует заменить. Если видно остатки канифоли, их следует убрать при помощи спирта и щетки.

При постоянном пробивании транзистора в строчной разверстке, следует определить тип неисправности. Пробой может быть тепловым или электрическим. Именно неисправный трансформатор приводит к появлению подобной проблемы.

Интересное видео: Высокое напряжение на ТДКС

Рассмотрев особенности строчных трансформаторов, а также их возможные неисправности, можно самостоятельно произвести ремонтные работы. В этом случае приобретать новую, дорогую технику не потребуется. В некоторых случаях отремонтировать монитор без подобных действий не получится. Далеко не для каждого кинескопа сегодня в продаже представлены приборы ТДКС. Поэтому замена неисправных его частей порой является единственным приемлемым выходом.

Прогрессивная и чересстрочная развёртки

Прогрессивная развёртка представляет собой принцип вывода изображения на дисплей и является альтернативой чересстрочной. При прогрессивной развёртке каждый кадр видео является полноценной, а не сжатой картинкой — изображение состоит из того количество горизонтальных полос, которое указано в параметре высоты разрешения. Например, если пользователь просматривает фильм в качестве 1080p (“p” — «progressive”), то реальная высота кадра равна 1080 пикселям.

Использование чересстрочной развёртки подразумевает, что каждый первый кадр видеоряда будет состоять только из четных линий, а каждый второй — из нечетных.

Таким образом, при просмотре контента в чересстрочном режиме с качеством 1080i (“i” — “interlace”) высота изображения будет составлять не 1080 пикселей, а всего 540.

Благодаря данному принципу создания видеоряда можно почти вдвое уменьшить размер занимаемого файлом дискового пространства.

Принцип работы разверток

Важно заметить, что, хотя каскады строчной и кадровой развёртки в теории никак не связаны с принципами вывода изображения, кинескопные телевизоры способны воспроизводить видеоряд лишь в чересстрочном режиме. В большинстве старых телевизионных аппаратов чересстрочная развёртка реализована по стандартам PAL, SECAM и NTSC

Луч кинескопа не способен прочертить за один раз все горизонтальные строки видеоряда — чередование четных и нечётных полос сокращает объём работы системы в два раза и позволяет добиться относительно нормальных показателей FPS

В большинстве старых телевизионных аппаратов чересстрочная развёртка реализована по стандартам PAL, SECAM и NTSC. Луч кинескопа не способен прочертить за один раз все горизонтальные строки видеоряда — чередование четных и нечётных полос сокращает объём работы системы в два раза и позволяет добиться относительно нормальных показателей FPS.

Недостатки чересстрочного проигрывания проявляются лишь во время просмотра пользователем динамичных экшн-сцен, в которых отображаемый объект перемещается с большой скоростью: фактически в момент воспроизведения каждого кадра предмет является подвижным только на половину.

Современные телевизоры поддерживают деинтерлейсинг — конвертацию чересстрочной развёртки в прогрессивную: имитируя полноту видеоряда, TV-аппарат самостоятельно восстанавливает недостающие чётные или нечётные горизонтальные строки кадра. Качество преобразования видео зависит от встроенного в устройство программного обеспечения и мощности процессора: если внешние видеокарты способны выдавать чёткий и плавный видеоряд, то встроенные в телевизионные устройства деинтерлейсинг-системы размывают экшн-сцены в 80% случаев.

Заключение

Зная, как работает строчная развёртка телевизора и какие элементы каскадов наиболее подвержены риску выхода из строя, пользователь может попытаться провести самостоятельную диагностику неисправного кинескопа TB-аппарата.

В современных ЖК телевизорах вывод изображения основан на принципе прогрессивной развёртки, что, с одной стороны, делает динамичную картинку более плавной, а с другой — значительно усложняет ремонт устройства: к поиску сломанного осязаемого элемента каскада добавляется тестирование программного обеспечения.

Поломка

Строчные устройства могут выходить из строя. Работа телевизора, монитора в этом случае будет невозможна. Существует много разновидностей моделей строчных агрегатов. Замена вызвает трудности. Стоимость аналоговых приборов высока. Некоторые телевизоры, мониторы требуют больших затрат при ремонте. Необходимые детали в некоторых случаях тяжело найти.

Чтобы приобрести только ту часть схемы, которая вышла из строя, произвести ее быструю замену, нужно проверить строчный трансформатор. Телевизору проще будет выполнить адекватный ремонт. В первую очередь проверьте, нет ли следующих неисправностей:

1. Обрыв контура.
2. Пробой герметичного корпуса.
3. Замыкание между витков.
4. Обрыв потенциометра.

Первые две поломки выявить достаточно просто. Это определяется визуально. Для выполнения замены неисправных элементов материал приобретается практически в любом магазине радиотехники.

Сложнее определить замыкание в контурах обмоток. Трансформатором в этом случае производится звук, напоминающий писк. Но не всегда требуется ремонт при появлении такого сигнала. ТДКС иногда пищит из-за высокого напряжения на вторичном контуре. Проверяете, что вызывает звук, при помощи специального прибора. Если оборудования нет, нужно искать другие варианты.

Проверка осциллографом

Если телевизору требуется проверка в системе ТДКС, проверка выполняется при помощи осциллографа. Для ремонта телевизора потребуется отрезать питающий прибор вывод. Далее нужно найти вторичный контур. Его работу исследуют при подключении к отрезанному выводу питания ТДКС через R-10 Ом. Замена или ремонт устройства потребуется, если подключение осциллографа выявит отклонения. Возможны следующие отклонения:

• Межвитковое замыкание демонстрирует на R=10 Ом «прямоугольник» с большими помехами. Здесь остается почти все напряжение. Если неисправности в этой области нет, отклонение будет определяться долями вольта.
• Если нет вторичного напряжения, требуется замена контура. Произошел обрыв.
• Когда убирают R=10 Ом и создают нагрузку 0,2-1 кОм на вторичном контуре, оценивается нагрузка на выходе. Она должна повторять входящие показатели. Если есть отклонение, ТДКС подлежит ремонту или полной замене.

Существуют и другие поломки. Выявить их можно самостоятельно.

Как проверить строчный трансформатор — TDKS. Ремонт строчной развертки.

КАК ПРОВЕРИТЬ TDKS

Нередко в ТДКС пробиваются выпрямительные диоды. Проверить их целостность можно прозвонив трансформатор мегомметром между аквадагом (присоской) и нижним выводом той же обмотки — выводом ABL. На картинке выводы обозначенные точками A и ABL. В исправном трансформаторе сопротивление будет в обе стороны бесконечно велико.

Шасси Beko 12.4 — проверка строчной развёртки

О НЕИСПРАВНОСТЯХ СТРОЧНОЙ РАЗВЕРТКИ,ШАССИ СОБРАННЫХ НА СОСТАВНОМ ТРАНЗИСТОРЕ BU808.

1. Если транзистор пробит, вытаскиваете его, и для начала меряете без него напряжение на коллекторе, точка К 2. Если напряжение выше нормы, регулируете до нормы, если не поддается, меняете регулируемый стабилитрон TL431 в блоке питания. 3. Конденсатор C517 МЕНЯЕТЕ ОБЯЗАТЕЛЬНО на новый. 4. Проверяете пайки на разъёме ОС, ТДКС, конденсаторов. Пропаиваете. 5. Если были плохие пайки на конденсаторах, обязательно выпаиваете, осматриваете и если найдёте почернение — меняете. То же делаете если обнаружите раздутость прямоугольных конденсаторов. 6. Конденсатор C514 проверяете на наличие КЗ. Пробивается часто. 7. Запаиваете транзистор BU808 или аналог спаянный вручную из двух транзисторов, диода и резистора: http://www.vseprosto.net/2012/11/bu808dfi-2sc5388-analog-zamena-sostavnogo-tranzistora/ 8. Не ленитесь убирать остатки канифоли и промывать щеткой со спиртом. Никто после вас не скажет что паял ламер, а вы будете видеть малейшие сопли от припоя, и непропаи. 9. Если транзистор выбивает повторно — проверяете ТДКС, и ВСЁ что подключено к коллектору транзистора, а так же собственную пайку. В первую очередь конденсаторы на 1600 вольт.

ПЕРИОДИЧЕСКИ ПРОБИВАЕТСЯ ВЫХОДНОЙ ТРАНЗИСТОР СТРОЧНОЙ РАЗВЁРТКИ.

Пробой транзистора может быть тепловой, а может электрический. Электрический пробой бывает из за неисправного трансформатора, плохих паек в районе коллектора транзистора, транзистора не того типа, отсутствия диода в цепи Коллектор-Эмиттер, пробитых конденсаторов, завышенного напряжения питания. Тепловой сами понимаете от чего бывает.

Если возникли сложности и нужна помощь — добро пожаловать на форум: http://vseprosto.net/forum
