Антенный разветвитель для тв кабеля

Содержание

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

Кабель антенны накручиваем на вход разветвителя (IN).
Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Характеристики сплиттеров

Сплиттеры используются, когда нужно подключить несколько устройств к одной антенне. От разветвителя они отличаются равномерностью деления сигнала между телевизорами.

Выбирая сплиттер, необходимо обратить внимание на:

Количество выходов – определяет количество подключаемых устройств и уровень сигнала для каждого.
Конструктивные особенности – некоторые имеют вид трубы с распаянной жилой внутри, а другие выполнены в виде печатной платы.
Диапазон частот – любой делитель имеет определенный диапазон частот.
Потери – данный показатель указывает, насколько мощность сигнала при выходе меньше, чем при входе.
Вносимые потери – затухание сигнала, вносимое самим делителем.
Максимальная мощность – максимальный показатель входной мощности делителя.
Уровень затухания – показывает уровень понижения мощности сигнала. Чем данный показатель меньше, тем менее заметны будут потери.

Наличие усилителя

Чтобы сохранить мощность сигнала, при этом увеличивая его, лучше установить сплиттер с ВЧ-усилителем

Важно учесть, что такой вид оборудования требует дополнительного источника питания, без которого он не сможет выполнять свои функции

Пропускная способность

Данный показатель указывает на частотный диапазон, в котором может работать устройство. Универсальным является разветвитель, частота которого составляет 5-2500Мгц. Он может подсоединяться как к эфирному, так и к аналоговому ТВ. Оборудование с частотой 5-1000 Мгц используются для улучшения сигнала только эфирного вещания.

Уровень затухания

Очень важно учитывать данный показатель, который помогает определить уровень понижения мощности сигнала. Лучше выбирать сплиттеры с наименьшим показателем уровня затухания, тогда потери качества будут не столь заметны

Допустимая величина на два телевизора – 3-3,5 дБ.

Что такое делитель для антенны

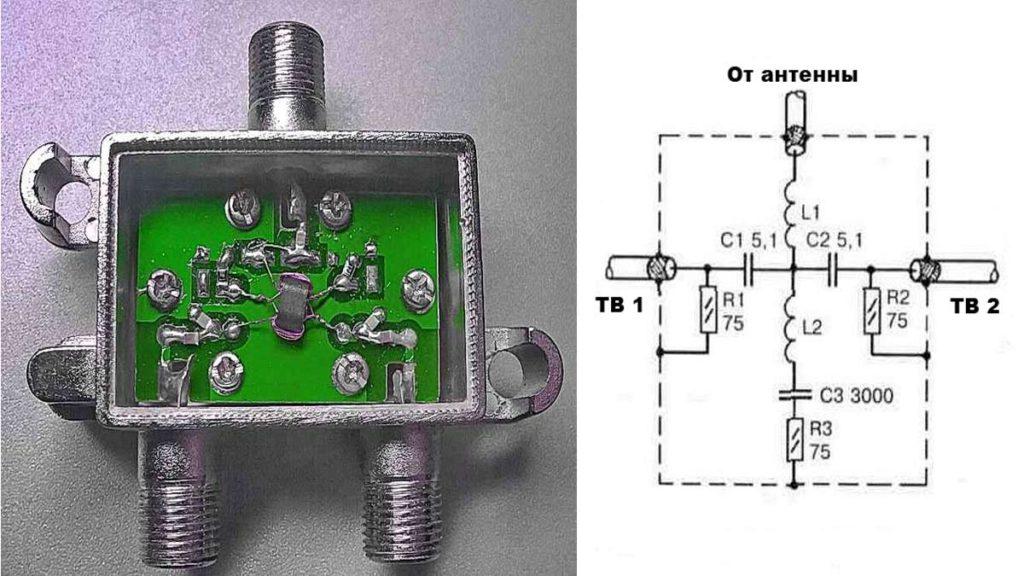

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

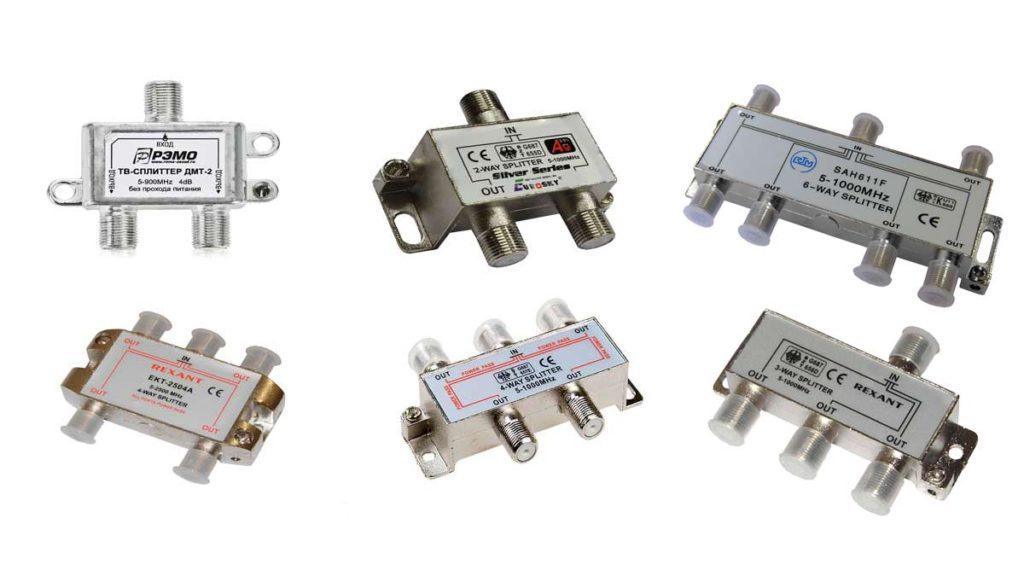

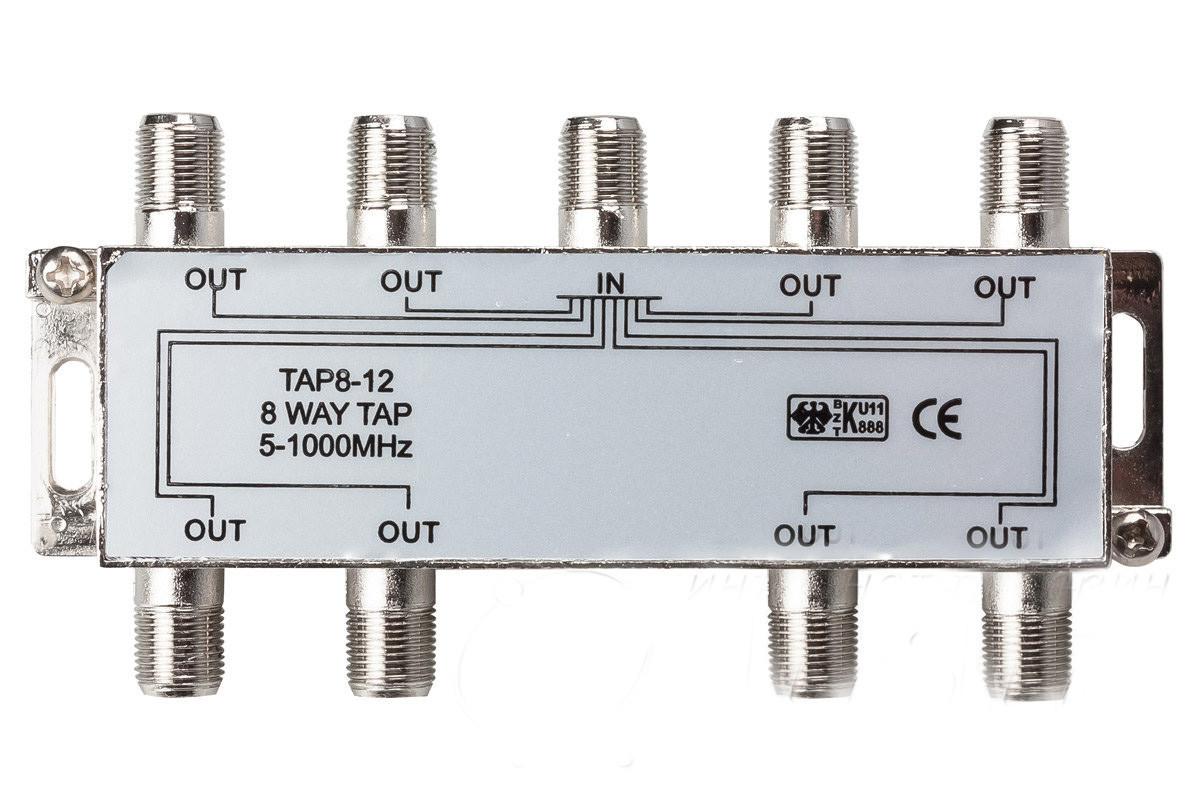

Делители (сплиттеры)

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.

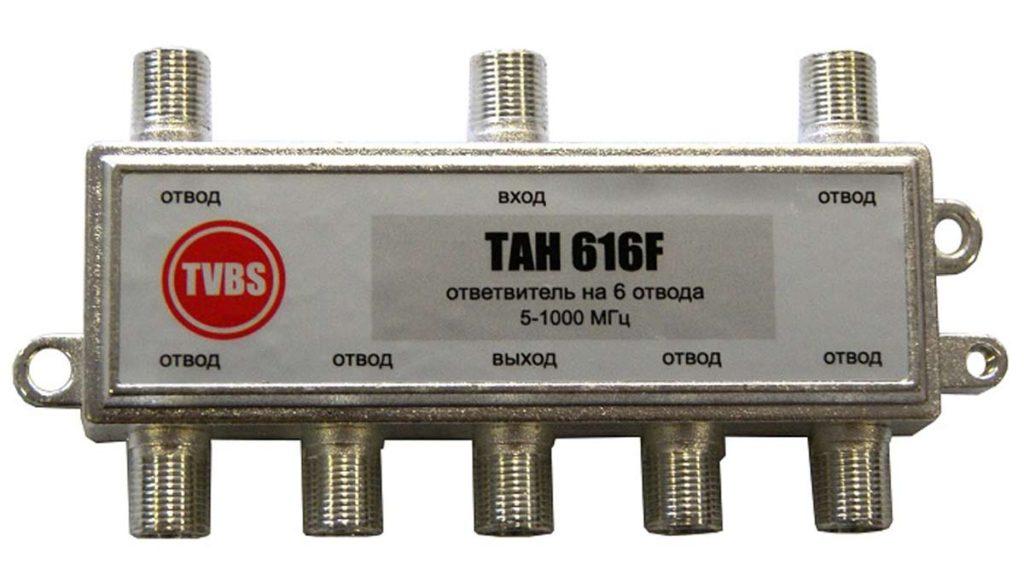

Ответвители

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

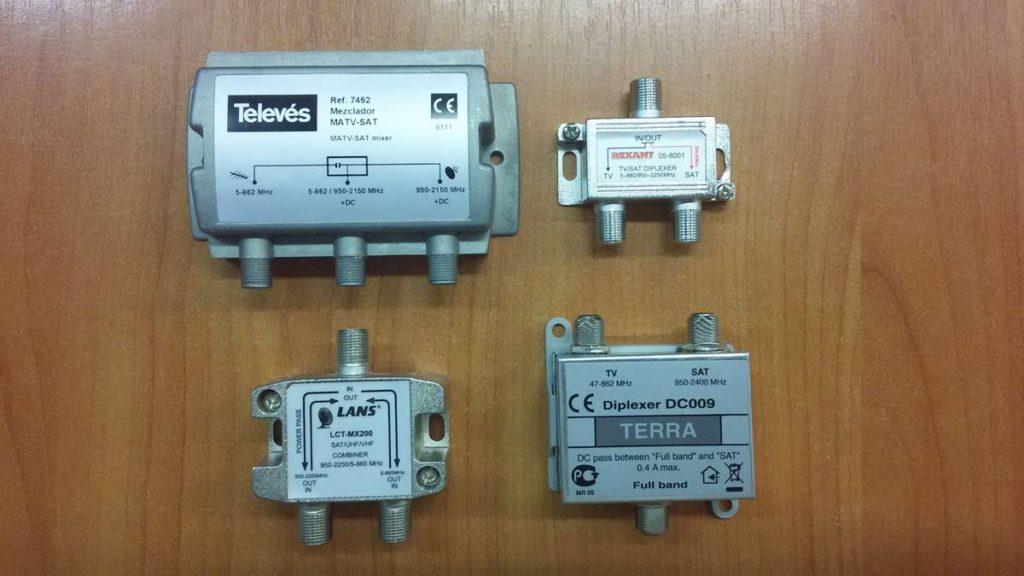

Сумматоры (диплексоры)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.

Антенна

Подключение цифровой приставки к телевизору начинается с кабельного соединения с приёмником видеосигнала – антенной. Эфир T2 можно успешно принимать на ту же антенну, которая у вас осталась от аналогового ТВ. Если классическое телевидение у вас показывало без каких-либо помех, тогда нет причин заменять антенную установку. Однако если антенна не обеспечивает хороший приём, стоит рассмотреть возможность покупки новой. Но прежде чем вы это сделаете, проверьте, не является ли плохое изображение неисправностью антенны или её неверной настройкой.

Наружная антенна

Рис 2 уличная антенна

Для просмотра цифрового телевидения HD DVB-T2 вы должны обратить внимание на параметры его приёма в вашем регионе и правильно настроить антенну. Прежде всего, проверьте направление трансляции, то есть место ближайшего передатчика, чтобы правильно выставить антенну

Во-вторых, проверьте частоту трансляции мультиплексов, чтобы выбрать соответствующую частоту в приставке к телевизору. В-третьих, чем сильнее передатчик в вашем районе, тем шире его диапазон. На качество приёма влияет местный ландшафт, препятствия. Обязательно убедитесь в приемлемом состоянии антенного кабеля.

Если окажется, что ваша старая антенна не обеспечивает вам хороший приём, будь то из-за слабого сигнала или местности, вы будете вынуждены купить новую антенну с лучшими параметрами. Какая антенна подойдёт?

В специальных магазинах вы встретите различные модификации антенн. Они отличаются не только диапазоном принимаемых частот (полос), но и формой, размером, качеством и материалом изготовления. Но, как это бывает, множество предложений не облегчает принятие решений.

Небольшая хитрость. Перед решением и покупкой антенны присмотритесь к крышам соседних зданий, чтобы воспользоваться опытом жителей, у которых есть приём цифрового эфирного ТВ.

Выбирая антенну, следуйте инструкции:

по возможности используйте антенны без усилителя (пассивные). Они менее восприимчивы к помехам. Каждая дополнительная обработка сигнала (усиление, деление) является источником шумов и вызывает ухудшение качества приёма;
в условиях хорошей «видимости» передатчика (небольшое количество препятствий) есть смысл выбрать направленную антенну. У неё есть веское преимущество: она концентрирует и усиливает сигнал;
в сложных условиях приёма, когда передатчик скрыт, например, лесополосой, выбирайте широкоугольную антенну. Благодаря своей конструкции, она имеет более широкий охват, чем у направленных антенн и способна «захватывать» сигналы с нескольких направлений, включая отражённые;
если ситуация с приёмом ТВ совсем неблагоприятная (вдали от ретранслятора, слабый сигнал, кучность препятствий), то нет другого варианта, как подключить антенну, оснащённую предусилителем.

Комнатная антенна

Рис 3 комнатная антенна

Думаете о том, как подключить комнатную антенну для приёма Т2? Применение комнатных антенн для наземного цифрового приёма имеет свои ограничения. Если в вашей местности сильный эфирный поток, тогда вы вполне можете позволить себе эстетичную и удобную внутреннюю антенну. К сожалению, сами по себе комнатные антенны характеризуются низким коэффициентом усиления, и очень часто оснащаются усилителями с большим коэффициентом усиления. В результате, даже при наличии сигнала, приём у комнатной антенны восприимчив к локальным помехам (шаги по квартире, работа электроприборов, проезжающие машины за окном). Это проявляется паузами в приёме с «замораживанием» изображения или с характерными квадратиками на экране.

Оттого, несмотря на привлекательный внешний вид, этой антенны может оказаться недостаточно для приёма цифрового телевидения на приставку к телевизору.

Можно ли подключить спутниковую антенну к цифровой приставке?

Рис 4 Спутниковая антенна

Как следует из названия цифрового наземного телевидения – оно транслируется наземным путём. Поэтому на часто встречающийся вопрос: «Можно ли подключить цифровую приставку к спутниковой тарелке?» есть закономерный ответ – не выйдет. Возможности спутниковой тарелки не включают приём сигнала наземного телевидения. Она «понимает» только спутниковый сигнал, на который она направлена и настроена.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено.

При разделении сигнала нужно иметь в виду следующее:

Возможна потеря мощности. Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.

Делители (они же сплиттеры) бывают разных конструкций

Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без

В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.

Подключать два телевизора нужно к одной антенне, но разным приставкам. Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Подключать к каждому телевизору по своей индивидуальной антенне — это:

Круто!Трата денег!

Как удлинить телевизионный кабель

При удлинении кабеля нужно помнить, что это приводит к снижению качества передаваемого сигнала. Рекомендуется создавать не более 1-2 соединений. На фото изображены разные виды устройств соединения и разветвления кабелей.

Соединители и разветвители телевизионных кабелей

Соединение через переходник

Снимается слой изоляции с обоих концов и заворачивается медная оплетка и алюминиевая фольга экрана в обратную сторону. Внутренняя сторона фольги покрыта тонким слоем полиэтилена или лавсана. Чтобы обеспечить надежный электрический контакт, половину фольги следует завернуть обратно, чтобы токопроводящая сторона оказалась снаружи для лучшего контакта.
Счищается внутренняя изоляция до сигнального провода на участке длиной 1 см. При этом необходимо исключить образование подсечки медного проводника, снижающей его прочность.
После подготовки концов на кабель через фольгу накручиваются F-штекеры (рис. а). Центральная жила должна выступать из штекера на 5 мм. Если она окажется длиннее, ее следует обрезать.
Прикручивание концов с F-штекерами на переходник F-гнездо (рис. в).

Сращивание телевизионного кабеля: а – F-штекер; б – переходник F-гнездо; в – разъемное соединение

Соединение штекера с гнездом

На концы кабелей накручиваются такие же гайки, что и в предыдущем способе, но на одну из них навинчивается тв-штекер, а на другую – тв-гнездо. Затем производится их соединение. Чтобы оно было надежным, его следует замотать изолентой. На фото изображены соединения, замотанные изолентой. Они имеют не очень привлекательный вид, но зато надежны. Обычно их прячут в кабель-каналах.

Обмотка соединений кабеля изолентой

Штекеры бывают прямыми и угловыми. Они монтируются на кабель одинаково. Угловой – применяется для удобства соединения, где прямой штекер не всегда удобно использовать, а также при создании сложных поворотов.

Угловой штекер используется там, где применение прямого затруднительно

Скрутка

Способ является самым плохим, поскольку соединение не защищено от электрических помех. Его лучше пропаять оловом и расположить на удалении от электропроводки. Если таким образом делается разводка на несколько телевизоров, соединения выполняются в распределительной коробке. При этом экранные и центральные провода тщательно изолируются друг от друга.

Разводка через сплиттер

Сплиттер представляет собой металлическую коробочку с одним входом “IN” и двумя или более выходами “OUT”.

Не рекомендуется приобретать сплиттер с лишними выходами “про запас”, снижающими качество сигнала.

К входу подходит внешний кабель, который не должен иметь никаких сращиваний. Сплиттер крепится к стене или полу, чтобы не было опасности вырывания кабельной разводки. В комплекте с разъемом идут стыковые гайки. Их следует накрутить на предварительно подготовленные концы кабелей, а затем соединить со штекерами. Далее производится окончательное подключение входа к внешнему кабелю, а выходов – к телевизионным приемникам.

Разветвитель (сплиттер) для телевизионного кабеля

Если количество телевизоров в доме превышает два, вместо обычного устанавливают активный разветвитель, содержащий усилитель видеосигнала. Его размещают как можно ближе к приемнику. Такой сплиттер подключают к сетевому питанию.

При любом способе соединения кабелей должен быть обеспечен легкий доступ на случай ремонта.

Виды ТВ-разветвителей

Существует несколько групп разветвителей:

Делители, или сплиттеры, они направлены на равномерное распределение сигнала на необходимое количество ТВ. Отлично подходит для домашней кабельной разводки и считается самым востребованным видов. В продаже представлено два вида сплиттеров: 5-1000 мГц (применяется для аналогового или кабельного вещания) и 5-2400мГц (подходит для спутникового ТВ).
Ответвители – используется, когда нужно распределить сигнал. Например, на один выход направить основную его часть, а на оставшуюся – сигнал послабее. Такой вид часто используется у провайдеров кабельной сети при обустройстве многоквартирных домов.
Сумматоры – это вид разветвителя, который может проводить сигнал в обратном направлении, при этом суммируя его. Они смешивают несколько сигналов от волновых приемников с разными частотами в один разъем. Таким образом, можно соединить кабельное и цифровое ТВ.

Также разветвители можно классифицировать по назначению и способу обработки сигнала:

По функциональному назначению деление разветвителя зависит от количества входных разъемов. Их может быть 2, 3, 4, 6 и 8.
По способу обработки сигнала: обычный сплиттер и с усилителем сигнала.

Обычные сплиттеры раздают сигнал без дополнительной обработки. В таком случае качество вещания немного ниже, если бы сигнал шел на один телеприемник.

Сплиттер с усилителем сигнала способен исправить этот недостаток. В данном случае, полученный сигнал идет не к телевизору, а в усилитель, таким образом, улучшая изображение. Такой вариант станет отличным решением, если телесигналы становятся слишком слабыми после присоединения разветвителя.

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.
Используем собственный блок питания антенны. В этом случае можно использовать обычный (пассивный) разветвитель, но дополнительно к нему нужно будет присоединить блок питания усилителя антенны. Для этого берем два коннектора по типу папа/мама. Один накручиваем на вход разветвителя, а другой присоединяем к блоку питания. Затем соединяем блок питания и разветвитель. Таким образом схема будет такой же, как и в случае с антенной без усилителя, но с дополнительным звеном в виде блока питания (как на изображении).

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания

Характеристики сплиттеров

Выбирая сплиттер, необходимо обратить внимание на:

Количество выходов – определяет количество подключаемых устройств и уровень сигнала для каждого.
Конструктивные особенности – некоторые имеют вид трубы с распаянной жилой внутри, а другие выполнены в виде печатной платы.
Диапазон частот – любой делитель имеет определенный диапазон частот.
Потери – данный показатель указывает, насколько мощность сигнала при выходе меньше, чем при входе.
Вносимые потери – затухание сигнала, вносимое самим делителем.
Максимальная мощность – максимальный показатель входной мощности делителя.
Уровень затухания – показывает уровень понижения мощности сигнала. Чем данный показатель меньше, тем менее заметны будут потери.

Максим

Мастер по ремонту техники

Задать вопрос

Вопрос эксперту

Какие делители наиболее востребованы?

Это делители с 2, 3 и 4 выходами, рассчитанными на 29, 28 и 32 дБ соответственно.
