Пресс подборщик для мотоблока: модели, виды, характеристики

Разновидности

Благодаря такому приспособлению фермер сможет не только хорошо очистить участок от скошенного сена и травы, подготовив землю для будущей обработки, а и упаковать их в небольшие тюки для перевозки. Сеноподборщик бывает в основном двух видов:

• тюковый;
• рулонный.

В частном хозяйстве часто применяют последний тип из-за компактности и простой конструкции. Для больших фермерств больше подходят подборщики тюковые.

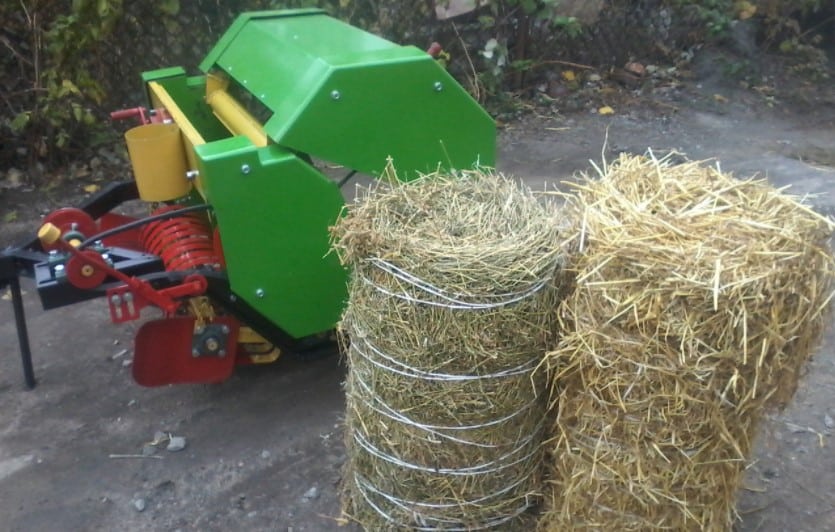

Прессовщик рулонного типа

Такая машина собирает солому в блоки-цилиндры, середина в которых неплотная, а верх — плотнее. Это необходимо для циркуляции воздуха, что предотвращает гниение. Работа агрегата осуществляется так: он захватывает сено, которое движется к барабану, где под давлением скручивается в рулон определенной формы. Когда стог готов, машина оповещает об этом звуковым сигналом. Закрепление рулона осуществляется бечевкой, чтобы было удобно транспортировать к месту хранения.

Интересно!

Рулоны имеют одинаковый вес, форму, размер. Что касается цены — она доступна.

Строение рулонного «помощника» следующее:

1. барабан.
2. Решетка.
3. Ремень прессующий.
4. Транспортер.
5. Узел вязальный и натяжной.
6. Вал.
7. Электронная система — наличие световых индикаторах и звуковом оповещении.
8. ВОМ силовая установка, благодаря которой установка начинает работу.

Распространенность изделия объяснить можно:

• небольшими габаритами;
• простое хранение;
• доступность;
• легкость в применении;
• середину можно сделать не уплотненной;
• блоки одинакового размера.

Модели рулонного типа отличаются меньшей шириной и скоростью по сравнению с оборудованием стандартного вида, но их применение возможно с различными мотоблоками.

Прессовщик тюкового типа

Тюкователь для мотоблока больших габаритов по сравнению с рулонными агрегатами. Сено поступает в камеру через шнек приема-подачи. Оттуда оно дальше движется в прессблок, где происходит прессование прямоугольных тюков, а затем в вязальный узел для обвязывания их веревкой. Затем они выталкиваются из камеры. Благодаря такой форме погрузка, перевозка и хранение становится удобнее.

Плотность и размеры стога (высота, толщина и пр.) определяются в автоматическом режиме, поэтому управление техникой намного облегчается. Помимо компактности, тюковальня отличается высокой производительностью и автоматизированной системой. Выбирать лучше модель, оснащенную погрузчиком.

Устройство калитки

Обрабатывая рейками короб, нужно помнить о проеме для дверцы-калитки. Поэтому специалисты рекомендуют продублировать укрепление изнутри. По верхнему периметру будет достаточно, так как по нижнему днище жестко зафиксировано железной рамой.

Самый простой вариант крепления откидной калитки – обычные откидные или дверные петли. А плотно ее удерживать во время прессования должны боковые металлические рейки. Для этого их нужно закрепить так, чтобы они выдавались за боковой край и заканчивались большими зазубринами. Длина выступа зависит от стальной или деревянной задвижки, а вернее, от толщины её боковой грани. Задвижку можно выполнить из бруса, прута или жесткой рейки.

Характеристики

Для заготовки сена, соломы и сеяной травы широко используются пресс-подборщики рулонного типа. Модели разрабатывались и были максимально оптимизированы для уборки полей с разной площадью.

Современные технологии позволили сделать практичную конструкцию, обеспечивающую минимальное количество потерь при работе. При этом технические характеристики каждой машины можно подобрать в соответствии с условиями хозяйства, где роль играют такие факторы, как климат, тип и урожайность почвы и необходимая производительность.

Применение рулонных пресс-подборщиков подразумевает присоединение механизма, в основе которого лежит прессовальная камера, к трактору, мотоблоку или другой сельскохозяйственной технике. Их изготовление осуществляется в навесном и прицепном вариантах. Существуют также самоходные машины, которые можно встретить в сельскохозяйственных угодьях.

В состав рулонного агрегата входят:

• валец;
• ремень для прессования;
• барабан;
• валик;
• танспортер;
• натяжное оборудование.

Энергия для функционирования механизмов обеспечивается за счет вала отбора мощности сельхозтехники или собственного двигателя. Для работы пресс-подборщика необходимая мощность может варьироваться от 14 до 24 лошадиных сил.

Основными достоинствами устройств являются:

• экономия времени;
• минимизация трудозатрат: для работы на поле достаточно одного человека;
• простота обслуживания;
• эффективность сбора отходов на участке.

Виды пресс-подборщиков для мотоблока

Пресс для сена к мотоблоку – это конструкция в форме прицепа, которая подсоединяется к сельскохозяйственной машине. Функция механизма состоит в сборке и дальнейшем прессовании сена и стеблей злаковых культур. Таким образом, собранная солома занимает гораздо меньше места и не рассыпается при перевозке.

В большинстве случаев пресс-подборщик имеет компактные габариты. Такой мини-пресс удобно использовать при работе с мотоблоками, не обладающими высокой мощностью. Вместе с тем, применение такого подборщика существенно сужает ширину захвата и уменьшает размеры тюков и рулонов.

В зависимости от формы, которую сеноподборщик придает собранной соломе, конструкции делятся на такие виды:

Как рулонные, так и тюковые пресс-подборщики нашли широкое применение, как в мелких, так и в крупных хозяйствах. Они надежны, просты в эксплуатации, крайне редко нуждаются в ремонте.

Изготовление пресса

Для того чтобы сделать тюкователь сена своими руками, важно предварительно подготовить все необходимые материалы, а также инструменты и провести изучение чертежей. Состоят такие агрегаты из барабана, прессующего ремня, специальных подвижных валиков, а также вязальных устройств

Использование самодельных моделей позволяет собирать маленькие рулоны, удобные для погрузки и транспортировки.

Материалы

Чтобы самостоятельно собрать пресс для сена потребуется подготовить:

1. Ходовой элемент, оборудованный жесткой базой, где будет установлен пресс-короб.
2. Остов, необходимый для монтажа на него всех узлов.
3. Подборщик, оборудованный специальной транспортировочной лентой.
4. Камера-кожух, имеющая цилиндрическую форму, пресс, а также коробку передач.

Чем большую мощность будет иметь используемый мотоблок, тем выше шанс добиться желанной скорости, с которой будут вращаться вальцы. От этого зависит уровень производительности самодельного устройства.

Конструкционные особенности

По своей конструкции такой механизм – это крупный короб, сделанный из древесины либо стали. Он должен быть жестко прикреплен к раме, выполненной из металлических профилей. Когда короб не имеет крышки, то делается откидывающая дверца, напоминающая калитку по своему внешнему виду.

Устройство калитки

В процессе обработки короба рейками, важно не забывать о создании дверцы. Чтобы её сделать наиболее простым методом считается крепление классической откидной калитки

Для её монтажа крепления дверные петли. Чтобы она плотно удерживалась в процессе прессования, важно дополнительно усилить её за счет установки металлических реек. В этом случае их крепят таким образом, чтобы можно между ними можно было установить задвижку, которая на определенное расстояние выходит за боковые края дверцы. Снаружи делается рычажок, позволяющий изменять её положение, тем самым фиксируя либо открывая калитку.

Основная часть

Тело самого устройства делают из дерева либо металла. Так, к задней части коробки требуется прикрепить брус, примерно в 2 раза превышающий высоту короба. После этого к нему параллельно монтируют еще два бруса на расстоянии, позволяющем установить между ними балку. Она должна иметь возможность совершать поворот на 180 градусов вокруг оси. Дальше на другом конце данной балки устанавливается сама подошва будущего пресса, которая должна иметь возможность выполнять аналогичные полуобороты.

Форма, а также площадь будущей подошвы определяется габаритами самой конструкции. Чтобы поршень имел возможность свободно двигаться внутри коробки, по бокам оставляется просвет, составляющий порядка 0,7 см. После этого на задней части короба устанавливается специальная катушка, на которой намотана толстая леска либо бечевка. На противоположной стороне, где находится дверца, делают несколько узких отверстия, которые требуются, чтобы связывать готовые брикеты.

Сборка

Процесс монтажа всех элементов самодельного пресса между собой выглядит следующим образом:

Сначала собирается ходовая часть, представляющая собой базу, состоящую из нескольких пневмоколес.
Дальше происходит установка лобовины, а после подборщика вместе с транспортировочной лентой.
Теперь монтируется пресс, а также короб в виде цельного и самостоятельного инструмента. Дополнительно ко дну короба устанавливаются вальцы. После этого фиксируется пластина на пружине, которая находится сверху короба. Используется она с целью придавливания сена до того, как она будет скручиваться в рулон.
Дальше монтируется привод, для чего карданный вал подключается к коробке передач.
В конце происходит установка крупных шестерней на подборщике

И здесь важно понимать, чем больших их диаметр, тем больше будет скорость подбора.

При необходимости можно использовать устройство только как прессовальную машину, отключив сборочно-транспортировочный элемент.

Самостоятельно сделать агрегат для прессования сена достаточно просто при наличии соответствующих инструментов и схемы всей конструкции. Рекомендуется четко соблюдать план монтажа и правила безопасности при работе с устройством.

Тюковой пресс-подборщик

Тракторный тюковой пресс подборщик, хоть и стоит несколько дороже, имеет несколько достоинств по сравнению с рулонным аналогом. Основным его отличием считается прямоугольная форма тюков, образующихся после прохода агрегата. Материал очень удобен для перевозки и хранения, так как укладка его выполняется очень плотно, без свободных мест и пустот. Эффективное использование полезной площади сенохранилища актуально для любого сельскохозяйственного предприятия или фермерского хозяйства, что определяет спрос на подобные устройства.

Принцип работы

Принцип сбора травы тюковым агрегатом практически идентичен работе рулонного варианта. Движение минитрактора или мотоблока с установленным оборудованием сопровождается сбором скошенной травы при помощи специальных зубцов, смонтированных на валовых отсеках. Собранная солома подается в упаковочную камеру с постоянной интенсивностью по мере движения техники.

В камере размещен специальный поршень, который осуществляет прессование соломы возвратно-поступательными перемещениями. Сено постепенно уплотняется в тюки прямоугольной формы. Подача травы осуществляется до тех пор, пока материал не уплотнится до необходимой величины. Особенностью техники является возможность формирования тюков разной длины, в соответствии с настройками оператора.

После подачи сигнала о готовности тюка, осуществляется перетяжка материала шпагатом и выгрузка из камеры. При необходимости возможно объединение нескольких блоков в один объемный и габаритный тюк. Обрабатываемая техникой ширина полосы за один проход составляет от 2 до 2,5 метра. Захватываемые зубцами посторонние предметы, встречающиеся на полях, проходят через шкив и не наносят вреда рабочим механизмом. Таким же образом выполняется выброс лишней травы при наполнении камеры. Оператор может не волноваться за исправность техники в ходе прессования сена.

Преимущества и недостатки

Более дорогой пресс-подборщики тюкового типа оправдывает свою стоимость отличными техническими и эксплуатационными характеристиками. Приобретают подобное оборудование различные по размеру и формам деятельности сельхозпредприятия и частные хозяйства.

К преимуществам техники относятся:

• Возможность настраивать размеры тюка и его плотность в соответствии с требованиями владельцев оборудования.
• Компактные размеры каждого тюка, одинакового по массе и плотности с рулоном.
• Возможность выполнять погрузку материала для транспортировки механическим способом, без использования дорогостоящей техники.
• Перевозка тюков эффективна за счет их меньшего суммарного объема, что позволяет загрузить на автотранспорт большее количество прессованного сена.
• При хранении площадь и объем складского помещения может быть существенно меньше.
• Большая ширина полосы захвата поля за один проход.
• Возможно использование тюков в качестве временного ограждения.
• Надежность и износостойкость основных механизмов устройства.

Основным недостатком подборщика тюкового типа считается его более высокая стоимость. Тем не менее, по сравнению с рулонными агрегатами, оборудование выигрывает по остальным параметрам и является высокопроизводительной техникой, способной обеспечить отличный результат при любых погодных условиях. Оптимальная влажность травы, при которой достигается соответствующая плотность упаковки, варьируется в пределах от 20 до 23 процентов. При этом сбор материала лучше всего производить утром или в вечернее время.

Грабли

Грабли для мотоблока — навесное оборудование, присоединяемое к агрегату при помощи специального адаптера, можно встретить модели, агрегатируемые при помощи сцепки.

Кроме того, это оборудование имеет несколько модификаций:

• ленточные грабли (ворошилки);
• поперечные сеноуборочные грабли;
• грабли “Солнышко”.

Рассмотрим каждую модификацию подробнее:

Поперечные сеноуборочные грабли

Это навесное оборудование используется для качественного сгребания сена или травы в валки.

Насадка используется в комплекте с адаптером, превращающим мотоблок в мини-трактор. Рабочий орган приподнимается при помощи рычага и им же опускается. Работа осуществляется с опущенными граблями.

Установка данного навеса возможна, как в передней части мотоблока (имеется специальный поворотный механизм), так и в задней его части. Грабли выполнены из прочной стали, защищены специальным антикоррозийным покрытием, имеют длительный срок службы.

При желании, владельцы садовой техники могут сделать грабли для мотоблока своими руками, для этого в интернете имеется множество описаний, подробных чертежей и видеороликов.

Грабли “Солнышко”

Грабли-ворошилки для мотоблока “Солнышко” состоят из трубчатой рамы, на которую может крепиться от двух до четырех независимо вращающихся дисков. Такие сеноворошилки идеальны на площадях с неровным рельефом.

Диски оснащены высококачественными подшипниками, и закреплены на раме при помощи специальных держателей. Ширина обработки может достигать более 2 м. Данное оборудование крепится в задней части мотоблока и подходит как к отечественным агрегатам, так и к китайской технике. При желании, грабли “Солнышко”,агрегатируются и с небольшим трактором.

О том, как работают эти грабли ворошилки для мотоблока расскажет короткое видео:

Ленточные грабли

Ленточные грабли также принадлежат к категории ворошилок. Их можно приобрести в магазинах, или же изготовить своими руками из подручных материалов. Как сделать грабли на мотоблок собственноручно расскажет и покажет видео:

Это оборудование позволяет быстро сформировать стог, захватывая и перебрасывая скошенную траву, сено и даже присохшие кормовые культуры.

Сеноворошилки, будь то “Солнышко”, или ленточного типа, намного производительнее своих поперечных аналогов, их конструкция более сложна, требования к эксплуатации повышены. Кроме того ими актуально пользоваться для перебрасывания сена с одной стороны (высохшей) на другую, для более быстрой просушки.

Обзор навесного оборудования для мотоблоков «Агро»

Мотоблок «Агро», с учетом его мощности, можно использовать с самым разнообразным дополнительным навесным оборудованием для таких задач, как вспашка, культивация, боронование, окучивание, покос травы, посадка и сбор картофеля, транспортировка грузов или урожая.

Допускается работа с таким тяжелым оборудованием, как пресс-подборщик или гусеничная приставка. Далее, мы рассмотрим более подробно, с каким навесным оборудованием может эксплуатироваться мотоблок «Агрос».

Косилки

С мотоблоком «Агро» можно использовать такие модели косилок: роторные Forza FZ-1RM, РМ-1, Заря; консольную КН 1.1 к м/б «Агро», дисковую Заря-1. Допускается подсоединение косилок, подходящих к мотоблоку «Нева», «Каскад», «Салют», «Ока» и косилок от других российских мотоблоков.

Снегоуборщик, отвал, щетки

Мотоблок «Агро» сочетается с такими видами снегоуборочного и уборочного оборудования:

снегоуборочная насадка для подметальных машин (ширина 55,8 см, дальность выброса 11 м), лопата мотоблочная Forza МБ (ширина 100 см, высота 40 см), отвал-лопата мотоблочная шириной 1м и углом ножа 30 градусов, отвал с гусеничной приставкой, отвал-скребок, роторная щетка ЩРМ-1, щетка мотоблочная ЩМ-09 Торнадо, снегоуборочная машина СМБ-1М-021, снегоуборщик роторный СМ-0.6 Мегаладон.

Можно применять оборудование, совместимое с мотоблоками Кадви, МБ-2 и 1, Салют, Ландер, Фаворит, Нева, Каскад.

Окучники

Модели окучников для агрегации с мотоблоком «Агрос»: распашник-окучник классический, ширина захвата 420 мм; мотоблочный окучник РМ-1. Можно применять окучники, устанавливаемые на мотоблоки Кадви, МБ-2 и 1, Салют, Ландер, Фаворит, Нева, Каскад.

Фреза, культиватор

Возможные варианты фрез и культиваторов для мотоблока «Агро»: фреза «гусиные лапки» классическая, фреза-культиватор ФР.40.000.1 с размерами 318×420 мм, диаметр 34 см; фреза-культиватор ФР.30.000.1, почвофреза цельная шириной 61 см. Допускается применение почвофрез немецкого, шведского, польского производства.

Модели плугов для агрегации с «Агрос»: плуг для мотоблоков G-POWER, плуг мотоблочный ПМ-1 с шириной захвата до 215 мм, размеры плуга 535×310×410 мм, плуг мотоблочный ПМ-1 и кронштейн, плуг из конструкционной стали; агрегат мотоблочный АНМ-4 навесного типа с глубиной вспашки 220 мм, плуг П1-20, комплект из двухрядного окучника и плуга, плуг ПН с шириной захвата 200 мм.

Также Агро совмещается с любыми плугами для Оки, Невы, Угры, Каскада, Салюта, Кадви.

Пресс-подборщик

Модели пресс-подборщиков для мотоблока «Агро: пресс-подборщик ПРП-80/70 шириной 80 см; рулонный подборщик ПР-50 «Казачок», пресс-подборщик CLAAS; рулонный Sipma PS-1210 производства Польши; агрегат 9YK-8050 и другие, подходящие для мотоблоков с мощностью более 7 л.с.

Адаптер

Варианты адаптеров для «Агро»: универсальные, с сиденьем оператора, типа АМ-2 или ТП-1500, а также любые адаптеры для мотоблоков с мощностью от 3 кВт. Другие модели тележек с сиденьями и адаптеров: мотоблочный адаптер Forza-M грузоподъемностью до 400 кг.; прицеп к мотоблокам Forza-1 с грузоподъемностью до 500 кг; прицеп к мотоблокам Forza-6 эконом-класса; тележка Forza-2, Forza-3 «Универсал», прицеп Forza-5 к мотоблоку Агро; передний мотоблочный адаптер Forza ; прицеп ПНО-2 (АПМ-350); грузовой прицеп ПМГ300-1; тележка-прицеп ТПМ-350-1.

Гусеницы

Гусеницы (другое название — гусянки или гусеничные приставки) можно использовать в зимнее время, для улучшения проходимости мотоблока по снегу и очистки территории от снежных завалов.

Одна из универсальных моделей для тяжелых мотоблоков: гусеничные приставки «Рысь», «Муравей», «Буран», Talon 380, Talon WT, а также польские и китайские снегоходные модули.

Колеса

Размеры колес для «Агро»: 4.00-8, 5.00-10, 4.00-10, 5.00-12, 6.00-12. Производители колес: ДТЗ, DeliTire, SoSoon и другие.

Картофелесажалка

Модели картофелесажалок для мотоблоков «Агро: картофелесажалка транспортерная КСТ3-АМТ на 3 ведра; однорядная картофелесажалка КС-1 с объемом бункера 40 л.; картофелесажалка КСТ-1А Томаровка; сажалка Кадви с объемом бункера 33 л.

Картофелекопалка

Рекомендуемые модели копалок: картофелекопалка ВМ-1, картофелекопалка Н 01.0433,000 / КНМ, вибрационная копалка Техно, выкапыватель классический; выкапыватель ВМ-1 (Кадви); картофелекопалка Агро.

Популярные модели оборудования

Сеносборщик ППР-50 может устанавливаться с мотоблоками «Нева» обладает доступной ценой и неплохой функциональностью. Данный агрегат совместим с мотоблоками мощностью 10 и более лошадиных сил. Среди недостатков отмечают отсутствие защитного кожуха, что способствует выпадению части сухой растительной массы через вальцы.

Мини R-500. Данный пресс-подборщик итальянского производства превосходит российский аналог почти в 1,5 раза по функциональности и по весу. Агрегат характеризуется высокой маневренностью и возможностью работы на любых площадях. Сеноподборщик имеет небольшие габариты, высокую производительность и современное оснащение.

RXYK 0850. Сегодня рулонного типа, который отличается высокой мощностью и может использоваться для работы с грубыми кормами. Модель характеризуется небольшими размерами, формирует компактные цилиндрические брикеты, что значительно облегчает их погрузку и транспортировку силами одного человека.

Модель M60 Mini. Тюковый сеноподборщик словено-итальянского производства. Устройство обладает надежной конструкцией, небольшими размерами и возможностью регулировки ширины захвата.

Средняя стоимость оборудования

Стоимость оборудования

При выборе сельскохозяйственного оборудования многие фермеры обращают внимание на производителя, основные параметры, характеристики. Но есть еще один показатель, который имеет значение – цена

Стоимость агрегата зависит от репутации производителя и от региона, где им будут пользоваться.

Внимание!

Эти цены усредненные, но картина примерно ясна.

Ценовая политика определена спросом конкретного типа оборудования и моделью в отдельных регионах. Поэтому и наблюдается такой разброс данных.

Пресс подборщики для минитракторов — виды, конструкция, чертежи

Пресс подборщик для минитрактора – незаменимое устройство, позволяющее подбирать сено и солому после уборки урожая. Такие устройства активно применяются для ухода за небольшими угодьями и большими сельскохозяйственными полями.

Достоинства использования пресса:

• Быстрая сборка сена и соломы с полей различной площади;
• Минимизация затрат, возможность получить максимальную прибыль или выгоду от собранного сена;
• Компактность.

Виды пресс-подборщиков

Производители предлагают рулонные и тюковые агрегаты.

Рассмотрим особенности каждого:

1. Рулонный пресс-подборщик для минитрактора. При работе устройством формируются рулоны. Подбираемое сено прижимает специальная решётка для получения нужной формы. Уровень прижима можно регулировать, потому получаются плотные или рыхлые рулоны. На выходе готовые рулоны обматывается специальной крепкой нитью. Преимущества данного устройства: компактные размеры, готовые рулоны одинаковой плотности и размера, внутри хорошо циркулирует воздух. При работе оператору нет необходимости всё время контролировать работу подборщика;
2. Тюковый пресс-подборщик для сена. Агрегат имеет внушительные размеры. При сборке соломы и сена формируются квадратные тюки – прямоугольные блоки. Можно настраивать плотность формируемого блока. Преимущества тюков перед рулонами: простота транспортировки и хранения, упрощённый процесс кормления.

Конструкция рулонного пресс-подборщика

Изготовить пресс для минитрактора можно своими руками. Предварительно нужно подготовить инструменты и материалы, тщательно изучить чертежи с размерами устройств.

С помощью самодельного подборщика собираются небольшие рулоны, которые легко грузить на транспортировочную тележку и переносить вручную.

Рулонный подборщик состоит из барабана, прессующего ремня, вязальных и натяжных устройств, подвижных валиков и транспортёров. Электрическая система отличается простотой с поворотными световыми сигналами и звуковыми устройствами освещения. Пресс получает достаточно мощности от вала минитрактора.

Ключевые части конструкции рулонного пресса:

• Лобовина. Выступает основой, к которой прикрепляются все узлы и элемент крепления устройства к минитрактору;
• Ходовая часть. Выступает основой пресс-камеры с двумя колёсами. Именно на них перемещается техника по участку;
• Подборщик. Его задача – собирать сено и солому с поля;
• Цилиндрическая камера-кожух с прессовальным механизмом;
• Карданная передача с мини-КПП, увеличивающая обороты.

Пресс включает вальцы, прижимную решётку, формировочную пластину на пружине (она выступает в качестве самодельного заводского аппарата с гидравликой).

Самодельный пресс-подборщик

Этапы создания удобного рулонного пресса:

1. Собирается ходовая – основа на двух пневматических колёсах;
2. Устанавливается лобовина и подборщик с транспортёром;
3. Отдельно монтируется пресс-камера. В нижней части устанавливаются вальцы и прижимная решётка, в верхней – пластина с пружиной, прижимающая спрессованные пласты для плотного сматывания рулонов;
4. Собирается привод. Его задача – обеспечить движение всех рабочих узлов устройства. Кардан соединяется с двухскоростной коробкой передач. От неё цепная передача идёт на вальцы и транспортёр;
5. Установка шестерней. Их диаметр на подборщике должен быть больше, чем на вальцах. Так можно увеличить скорость сбора сена и силу прессования.

Предоставленное видео позволит ближе ознакомиться со спецификой работы самодельного пресса.

Специфика использования самодельного оборудования

Конструктивная сложность рулонных пресс-подборщиков существенно ограничивает фермеров в возможностях самостоятельного изготовления устройств.

В большинстве случаев работают самоделки по единому принципу:

• Травяная масса вручную помещается в пресс-тюкователь;
• Обвязываются готовые рулоны ручным способом;
• Зачастую прессованная камера имеет горизонтальный способ загрузки.

Пресс-подборщик, сделанный своими руками, имеет большую массу, готовые блоки сена часто распадаются во время погрузки или перевозки. Потому предварительно стоит оценить рентабельность такого оборудования.

Вам также может быть интересна статья про минитрактор Файтер.

Принцип работы пресс-подборщиков

Принцип действия конструкции напрямую зависит от его типа и устройства. Рулонник для мотоблока собирает валок соломы, после чего материал попадает внутрь камеры, где, под воздействием прессовального механизма, скручивается в рулоны. Как только рулон с соломой обретет необходимую плотность, водитель мотоблока услышит звуковой сигнал, после чего нужно подать бечевку. Затем стенка в задней части камеры отодвигается, и рулон выкатывается.

Тюковальщик работает по такому же принципу. Разница только в том, что при работе солома направляется в камеру прессования под воздействием шнека.

Как происходит сборка

Перед тем как сделать самодельный пресс-подборщик для сена, нужно разобраться с принципом его работы. Оборудование работает от мини-трактора или мотоблока, к которому агрегатируется. Оно захватывает и собирает скошенные посевные и естественные культуры, направляет в камеру для прессования. Под действием технологических скалок и решеток сено закручивается в рулоны или тюки и обматывается шпагатом.

По завершении процесса шпагат обрезается, гидроподъемники открывают камеру, рулон выгружается на землю.

Пресс-подборщики подразделяются на 2 типа:

Рулонные агрегаты формируют на выходе рулоны цилиндрической формы, тюковые — брикеты прямоугольной формы небольшого размера.

Самодельные устройства выполняются в 2 вариантах:

Стационарные подборщики не подбирают сено на полях, устанавливаются на стойки или опоры. Передвижные прессы предназначены для подбора валков соломы при работе с мини-трактором или мотоблоком. Они агрегатируются с помощью сцепки-адаптера и передвигаются на колесах. Чаще всего мастера делают рулонные машины передвижными, тюковые — стационарными.

Рулонный тип

Заводские пресс-подборщики для мотоблока имеют сложную конструкцию. Повторить устройство в условиях мастерской практически невозможно. Поэтому часто связывающий аппарат на пресс не устанавливается, рулоны получаются не такими плотными.

Инструкция по изготовлению и сборке рулонного пресс-подборщика своими руками выглядит так:

1. Собирают ходовую часть. Для этого используют рамную конструкцию, предварительно выполненную из металлических труб для установки основания и всех узлов машины, прикрепляют 2 пневматических колеса для передвижения по полю. Для устойчивости рамы можно поставить 4 колеса:
   • 2 передних — малого диаметра, например из тележки;
2. 2 задних — большего размера.
3. Спереди устанавливают лобовину для крепления к тяговому агрегату.
4. На остов монтируют подборщик и транспортную 2-слойную ленту, верх делают из резины, нижнюю сторону — из тканевой прокладки.
5. Пресс-камера изготавливается отдельно. На верхнюю часть укладывают плотную доску или стальную пластину на жесткой пружине для уплотнения, на нижнюю — вальцы и прижимающую сено решетку.
6. Карданный вал соединяют с 2-скоростной коробкой передач для привода рабочих органов.
7. Чтобы повысить обороты подбирания вальцов и скорость прессования, шестерни на вальцах подбирают меньшего диаметра, чем шестерни устройства.

При работе с мотоблоком лучший результат получится при разделении технологического процесса на 2 этапа — растительность собирают отдельно мотоблочными граблями, затем вручную или с помощью электроустройства прессуют.

Тюковый тип

Самым простым тюковым прессом является изделие, выполненное из дерева коробчатой формы, жестко установленной на раме из толстого бруса или металлопрофилей. Для изготовления используют струганые доски, стальными уголками на болтах скрепляют их между собой. Для прочности конструкции укрепляют верхнюю и нижнюю части металлическими рейками, обивая по периметру. С одной стороны короба делают дверь на откидных петлях для подачи соломы.

К задней части короба крепят конструкцию из большого бруса с 2 параллельными досками и проворачивающейся на пол-оборота балкой с подошвой пресса на конце. В удобном месте укладывают катушку со шпагатом или синтетической бечевкой. На откидывающейся двери делают 2 узких паза для связки тюка.

Популярные модели

Существует множество различных моделей, но наиболее популярными сегодня считаются пресс-подборщики рулонного типа R-500 Combi. Ее производит итальянская фирма Wolagri, которая славится не только лучшим качеством и отличной производительностью, но и компактными параметрами. Конечно, можно выбрать и другие модели или даже сконструировать самому, но не забудьте, что технические характеристики показывают, насколько хорош пресс и как быстро он себя окупит. Базовая характеристика состоит из таких пунктов:

• площадь захвата и переработки за единицу времени;
• масса соломы, которая спрессовывается за один час работы;
• скорость обвязывания рулона за минуту;
• величина мощности для быстрого процесса сборки;
• плотность спрессовывания должна составлять примерно 360 кг/м3 на выходе из камеры;
• не забывайте про вес и размер рулона, ведь в дальнейшем его придется где-то хранить.

Разновидности

Благодаря такому приспособлению фермер сможет не только хорошо очистить участок от скошенного сена и травы, подготовив землю для будущей обработки, а и упаковать их в небольшие тюки для перевозки. Сеноподборщик бывает в основном двух видов:

• тюковый;
• рулонный.

В частном хозяйстве часто применяют последний тип из-за компактности и простой конструкции. Для больших фермерств больше подходят подборщики тюковые.

Прессовщик рулонного типа

Такая машина собирает солому в блоки-цилиндры, середина в которых неплотная, а верх — плотнее. Это необходимо для циркуляции воздуха, что предотвращает гниение. Работа агрегата осуществляется так: он захватывает сено, которое движется к барабану, где под давлением скручивается в рулон определенной формы. Когда стог готов, машина оповещает об этом звуковым сигналом. Закрепление рулона осуществляется бечевкой, чтобы было удобно транспортировать к месту хранения.

Интересно!Рулоны имеют одинаковый вес, форму, размер. Что касается цены — она доступна.

Строение рулонного «помощника» следующее:

1. барабан.
2. Решетка.
3. Ремень прессующий.
4. Транспортер.
5. Узел вязальный и натяжной.
6. Вал.
7. Электронная система — наличие световых индикаторах и звуковом оповещении.
8. ВОМ силовая установка, благодаря которой установка начинает работу.

Распространенность изделия объяснить можно:

• небольшими габаритами;
• простое хранение;
• доступность;
• легкость в применении;
• середину можно сделать не уплотненной;
• блоки одинакового размера.

Модели рулонного типа отличаются меньшей шириной и скоростью по сравнению с оборудованием стандартного вида, но их применение возможно с различными мотоблоками.

Прессовщик тюкового типа

Тюкователь для мотоблока больших габаритов по сравнению с рулонными агрегатами. Сено поступает в камеру через шнек приема-подачи. Оттуда оно дальше движется в прессблок, где происходит прессование прямоугольных тюков, а затем в вязальный узел для обвязывания их веревкой. Затем они выталкиваются из камеры. Благодаря такой форме погрузка, перевозка и хранение становится удобнее.

Плотность и размеры стога (высота, толщина и пр.) определяются в автоматическом режиме, поэтому управление техникой намного облегчается. Помимо компактности, тюковальня отличается высокой производительностью и автоматизированной системой. Выбирать лучше модель, оснащенную погрузчиком.

Похожие записи:

Как выбрать, почистить и порезать правильно ананас Ремонт бампера на машине своими руками: чем заклеить трещину намертво? Как самостоятельно сделать и установить двери в шкаф купе в домашних условиях Игрушка картонаж настоящий сейф из картона бумага картон картон гофрированный Оконная фурнитура для пластиковых окон Самодельное
