Мощный генератор ультразвука своими руками схема

Использование ультразвука: широчайшая сфера применения

Как все мы знаем, ультразвук в современном мире где только не используется. Наверняка каждый из нас хоть раз в жизни проходил процедуру УЗИ (ультразвукового исследования). Следует добавить, то именно благодаря УЗИ доктора могут обнаружить возникновение заболеваний органов человека.

Ультразвук активно применяется в косметологии для эффективного очищения кожного покрова не только от грязи и жира, но и от эпителия. К примеру, ультразвуковой фонофорез успешно используется в салонах красоты как для питания и очищения, так и для увлажнения и омоложения кожного покрова. Методика применения УЗ-фонофореза усиляет за счет действия ультразвуковой волны защитные механизмы кожи. Косметические процедуры с применением ультразвука считаются универсальными и подходят для всех типов кожи. Ультразвуковой фонофорез вторит чудеса!

Ультразвуковой генератор пара активно используется не только в турецких хаммамах, финских саунах, но и в наших современных русских банях. Благодаря пару наше тело эффективно очищается от невидимой грязи, наш организм избавляется от токсинов и шлаков, оздоравливаются кожа и волосы, пар положительно влияет на органы дыхания человека.

Генераторы искусственного тумана активно используются для повышения влажности воздуха в помещениях, что благотворно влияет на климат в квартире. Особенно актуальным это стает в холодное время года, когда централизованное отопление пересушивает воздух. Используют генераторы искусственного тумана как в жилых помещениях, так и террариуме или зимнем саду. Специалисты советуют иметь ультразвуковой генератор тумана людям с заболеваниями дыхательных путей или склонными к аллергическим заболеваниям.

Распространенные неисправности

Неприятный запах

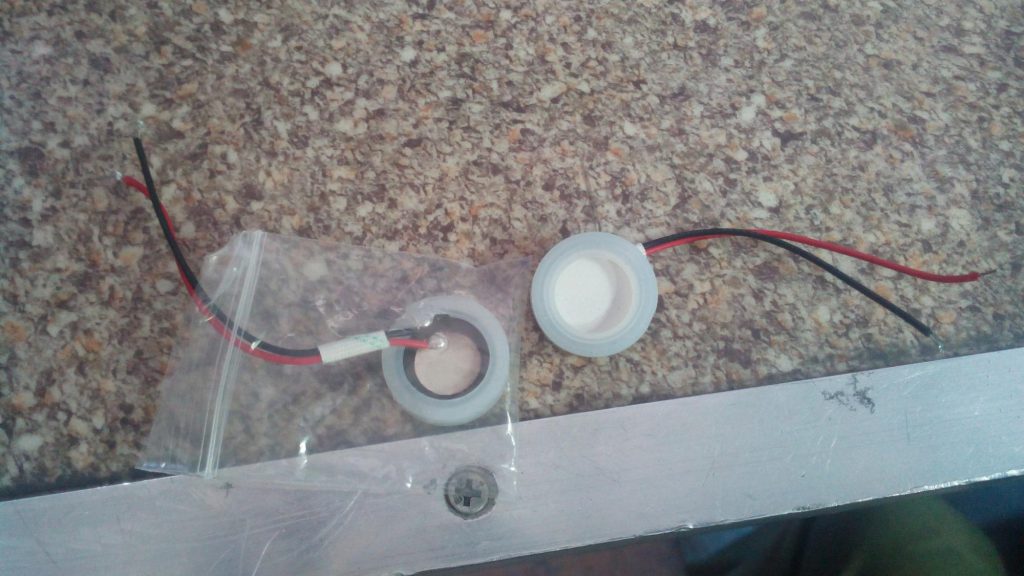

Появление неприятного запаха — повод проверить работоспособность пьезоизлучателя

Появление стороннего запаха свидетельствует о застое воды, если прибор длительное время не использовался, и вода не была слита. Также причиной может быть засорение системы фильтрации. Решение: полная чистка прибора с использованием специальных средств, замена фильтров.

Отсутствует подача воздуха

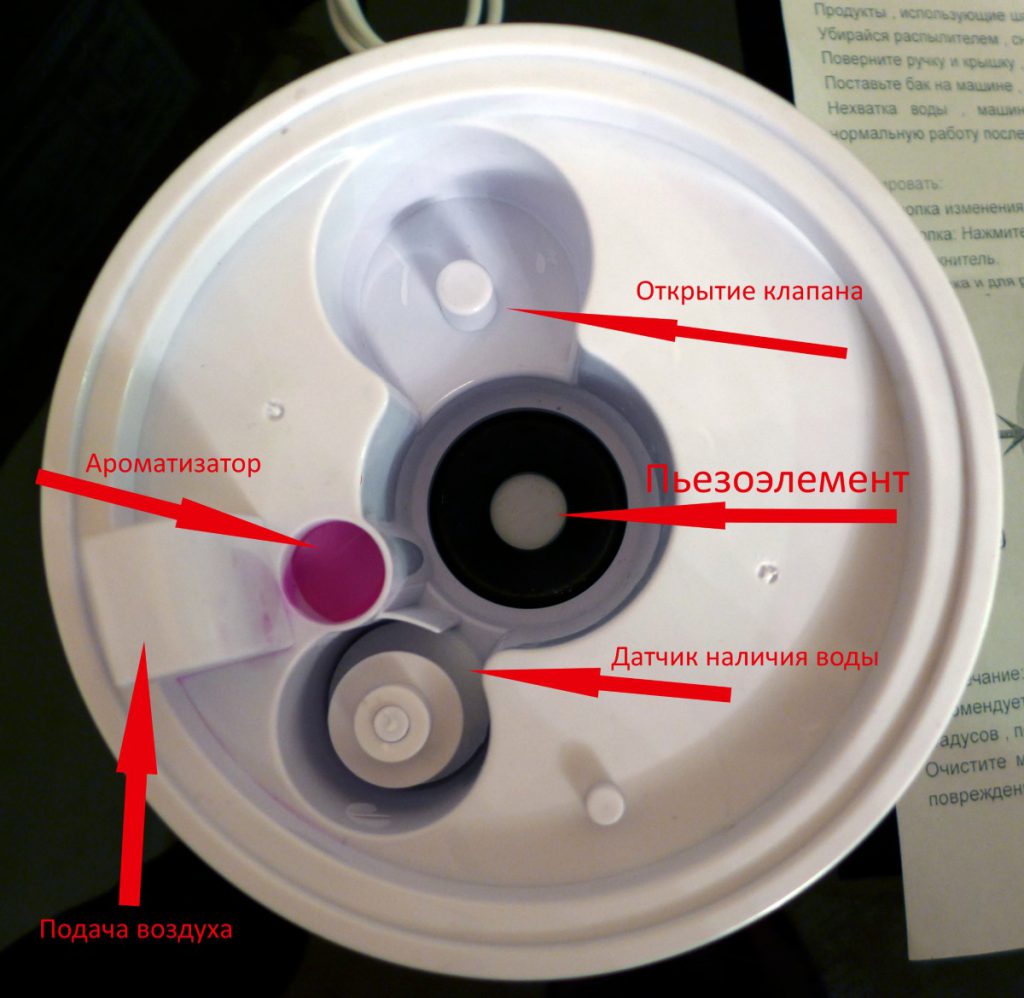

В том случае, когда увлажнитель работает, но воздух не идет необходимо проверить работоспособность вентилятора. Причиной неисправности может быть и засорение фильтра воздухозаборной решетки. Решение: замена фильтрующего элемента или вентилятора.

Совсем не включается

При отсутствии питания прибор теряет работоспособность. При обнаружении неприятности проверить есть ли напряжение в линии. Также данная проблема актуальна при выходе из строя предохранителя вилки. Решение: замена предохранителя, вилки или проводов.

Все, что нужно знать о УЗ-ваннах

В большинстве мастерских, занятых ремонтом ювелирных украшений, мобильных телефонов и прочей бытовой электроники наверняка есть ультразвуковая ванна, с помощью которой можно без особых усилий отмыть те или иные загрязнения.

В сравнении с механическим способом удаления загрязнений, применение ультразвуковых ванн обеспечивает следующие преимущества:

• Быстрое удаление загрязнений
  без необходимости что-либо мыть своими руками;
• Удаление грязи из труднодоступных мест
  (особенно актуально для печатных плат и ювелирных украшений со сложной конфигурацией;
• Отсутствие механических повреждений
  после окончания чистки.

Сфера применения прибора распространяется на такие области, как:

• Ювелирные и реставрационные мастерские;
• Мастерские по ремонту бытовых электроприборов;
• Химические лаборатории и медицинские учреждения, где есть необходимость в тщательной очистке инструмента;
• Мастерские по ремонту автотранспортных средств, где есть необходимость в тщательной очистке отдельных механизмов, узлов в сборе, аппаратуры и т.п.

Ультразвуковые ванны (далее по тексту УЗ-ванны) работают по принципу кавитации звукового давления, которое образуется в жидкой среде под действием ультразвука. То есть, в жидкости образуется большое количество гравитационных воздушных пузырьков и при их лопании возникает эффект звукового давления.

Чтобы было еще понятнее, каждый небольшой пузырёк воздуха лопаясь, создает эффект микровзрыва. Большое количество микровзрывов, пропорциональное количеству пузырьков в ванне создает давление, достаточное для отшелушивания частиц грязи, ржавчины и всего того, от чего вы бы хотели те или иные предметы.

Конструкция УЗ-ванны состоит из следующих компонентов:

Металлическая ёмкость, изготовленная из нержавеющей ;

• Электронный ультразвуковой генератор – служит источником вибраций;
• Излучатель – преобразовывает электрические колебания в механические и передает их на стенки емкости;
• Блок управления, с которого задаются параметры режимов и продолжительности очистки.

Что использовать в качестве моющего средства

Нужно понимать, что УЗ-ванна, сама по себе, не моет, а всего лишь усиливает действие применённого растворителя

Поэтому так важно правильно подобрать ту жидкость для ультразвуковой ванны, которая будет соответствовать типу загрязнения

Производители ультразвуковых ванн рекомендуют наливать в емкость специальные жидкости, такие как Zestron FA+, Flux-off, Solins-us и т.п. На практике покупатели приборов используют самые разные средства, начиная с дистиллированной воды и заканчивая растворителем уайт-спирит.

Чтобы добиться максимально возможного качества очистки металлических и полимерных предметов от различных загрязнений, могу посоветовать следующие средства: дистиллированная вода, бензин «калоша», любые спиртосодержащие средства для мытья стекол, ацетон (только для металлических предметов).

Если предполагается отмывать металлические предметы от ржавчины, рекомендую в качестве моющей жидкости использовать водный раствор ортофосфорной кислоты или преобразователь ржавчины.

Как собрать ультразвуковую мойку самому

Чтобы собрать ультразвуковую ванну своими руками, помимо деталей, указанных на схеме, понадобится следующее:

К сведению – миска для столовых изготовлена из тонкой нержавейки и стоит не больше 100 руб.

• Ванночка до литра из нержавеющей стали – чем легче, тем лучше;
• Отрезок пластиковой трубы или другая конструкция – для использования в качестве подставки под емкость;
• Блок питания на 12 В;

• Ферритовый стержень – подойдет интегрированная антенна из радиоприемника;
• Ультразвуковой излучатель – мощность 80 Вт
• Эпоксидный клей.

Инструкция сборки следующая:

Делаем дроссель – на ферритовый стержень наматываем 20 витков мягкой медной проволоки с диаметром 1-1,5 мм;

Делаем дроссель по питанию – можно использовать готовый из старого компьютерного блока питания;

• Ультразвуковой излучатель приклеиваем к дну металлической ёмкости, располагая строго по центру;
• В соответствии с монтажной схемой, паяем плату;
• В соответствии со схемой, собираем цепь;

Блок питания (выходной трансформатор) подключаем к обмотке на 5 В.

Как проверить эффективность ванны?

В качестве теста можно что-нибудь очистить от грязи, но это займёт много времени. Для быстрого теста эффективности опустите в ванночку кусок тонкой фольги. Если прибор собран правильно, фольга на местах сгиба будет буквально растворяться.

Ультразвуковой шокер-излучатель

Исполнительное устройство активной сигнализации

Данное устройство предназначено только для демонстрационных испытаний в лабораторных условиях. Предприятие не несет ответственности за любое использование данного устройства.

Ограниченный сдерживающий эффект достигается воздействием мощного ультразвукового излучения. При сильных интенсивностях, ультразвуковые колебания производят чрезвычайно неприятный, раздражающий и болезненный эффект на большинство людей, вызывая сильные головные боли, дезориентацию, внутричерепные боли, паранойю, тошноту, расстройство желудка, ощущение полного дискомфорта.

Генератор ультразвуковой частоты выполнен на D2. Мультивибратор D1 формирует сигнал треугольной формы, управляющий качанием частоты D2. Частота модуляции 6-9 Гц лежит в области резонансов внутренних органов.

D1, D2 — КР1006ВИ1; VD1, VD2 — КД209; VT1 — KT3107; VT2 — KT827; VT3 — KT805; R12 — 10 Ом;

T1 выполнен на ферритовом кольце М1500НМЗ 28х16х9, обмотки n1, n2 содержат по 50 витков D 0.5.

Отключить излучатель; отсоединить резистор R10 от конденсатора C1; подстроечным резистором R9 выставить на выв. 3 D2 частоту 17-20 кГц. Резистором R8 установить требуемую частоту модуляции (выв. 3 D1). Частоту модуляции можно уменьшить до 1 Гц, увеличив емкость конденсатора С4 до 10 мкФ; Подсоединить R10 к С1; Подключить излучатель. Транзистор VT2 (VT3) устанавливают на мощный радиатор.

В качестве излучателя лучше всего применить специализированную пьезокерамическую головку ВА импортного или отечественного производства, обеспечивающую при номинальном напряжении питания 12 В уровень звуковой интенсивности 110 дБ: Можно использовать несколько мощных высокочастотных динамических головок (динамиков) ВА1…BAN, соединенных параллельно. Для выбора головки, исходя из требуемой интенсивности ультразвука и расстояния действия, предлагается следующая методика.

Средняя подводимая к динамику электрическая мощность Рср = Е2 / 2R, Вт, не должна превышать максимальной (паспортной) мощности головки Рmaх, Вт; Е — амплитуда сигнала на головке (меандр), В; R — электрическое сопротивление головки, Ом. При этом эффективно подводимая электрическая мощность на излучение первой гармоники Р1 = 0.4 Рср, Вт; звуковое давление Рзв1 = SдP11/2/d, Па; d — расстояние от центра головки, м; Sд = S0 . 10(LSд/20) Па Вт-1/2; LSд — уровень характеристической чувствительности головки (паспортное значение), дБ; S0 = 2 . 10-5 Па Вт-1/2. В результате, интенсивность звука I = Npзв12 / 2sv, Вт/м2; N — число параллельно соединенных головок, s = 1.293 кг/м3 — плотность воздуха; v = 331 м/с — скорость звука в воздухе. Уровень интенсивности звука L1 = 10 lg (I/I0), дБ, I0 = 10-12 I m/м2.

Уровень болевого порога считается равным 120 дБ, разрыв барабанной перепонки наступает при уровне интенсивности 150 дБ, разрушение уха при 160 дБ {180 дБ прожигает бумагу). Аналогичные зарубежные изделия излучают ультразвук с уровнем 105-130 дБ на расстоянии 1 м.

При использовании динамических головок дли получения требуемого уровня интенсивности может потребоваться увеличить напряжение питания. При соответствующем радиаторе (игольчатый с габаритной площадью 2 дм2) транзистор KT827 (металлический корпус) допускает параллельное включение восьми динамических головок с сопротивлением катушки 8 0м каждая. 3ГДВ-1; 6ГДВ-4; 10ГИ-1-8.

Разные люди переносят ультразвук по разному. Наиболее чувствительны к ультразвуку люди молодого возраста. Дело вкуса, если вместо ультразвука вы предпочтете мощное звуковое излучение. Для этого необходимо увеличить емкость С2 в десять раз. При желании можно отключить модуляцию частоты, отсоединив R10 от С1.

С ростом частоты эффективность излучения некоторых типов современных пьезоизлучателей резко увеличивается. При непрерывной работе более 10 минут, возможен перегрев и разрушение пьезокристалла. Поэтому рекомендуется выбирать напряжение питания ниже номинального. Необходимый уровень звуковой интенсивности достигается включением нескольких излучателей.

Ультразвуковые излучатели обладают узкой диаграммой направленности. При использовании исполнительного устройства для охраны помещений большого объема излучатель нацеливают в направление предполагаемого вторжения.

Взято с http://patlah.ru/etm/etm-11/e-shokeri/e-shokeri/e-shok-09.html

Разновидности ультразвуковых волн

Ультразвуковые волны бывают не только поперечные или продольные, но и поверхностные и волны Лэмба.

Поперечные УЗ волны – это волны, которые движутся перпендикулярно плоскости направления скоростей и смещений частиц тела.

Продольные УЗ волны – это волны, движение которых совпадает с направлением скоростей и смещений частиц среды.

Волна Лэмба – это упругая волна, которая распространяется в твердом слое со свободными границами. Именно в этой волне происходит колебательное смещение частиц как перпендикулярно плоскости пластины, так и в направлении движения самой волны. Именно волна Лэмба – это нормальная волна в платине со свободными границами.

Рэлеевские (поверхностные) УЗ волны – это волны с эллиптическим движением частиц, которые распространяются на поверхности материала. Скорость поверхностной волны составляет почти 90% от скорости движения волны поперечного типа, а ее проникновение в материал равно самой длине волны.

Правила эксплуатации самодельного устройства

При использовании ванны, изготовленной самостоятельно, необходимо соблюдать правила техники безопасности при работе с электроприборами. Закладывать предметы в раствор можно, только защитив руки резиновыми перчатками. Иначе агрессивная среда может повредить кожу или вызвать аллергическую реакцию.

Техническое состояние электроцепи также требует проверки — при продолжительной эксплуатации ванны возможны короткие замыкания и перегрев обмоток трансформатора. Мелкие детали можно избавить от загрязнений, поместив их в стакан с очищающим раствором, приставленный к УЗВ, заполненной чистой водой.

Основные параметры ультразвука

Основными параметрами ультразвуковой волны принято считать длину волны и период. Время, которое требуется для полного цикла, принято называть периодом волны, измеряется оно в секундах.

Мощнейшим генератором ультразвуковых волн считается УЗ-излучатель. Человеку не под силу слышать ультразвуковую частоту, но его организм способен ее чувствовать. Если говорить другими словами, то человеческое ухо воспринимает ультразвуковую частоту, но участок мозга, отвечающий за слух, не в силах сделать расшифровку этой звуковой волны. Для человеческого слуха неприятна высокая частота, но, если поднять частоту на еще один диапазон, то звук полностью исчезнет — несмотря на то, что в УЗ-частоте он есть. И мозг прилагает усилия, чтобы безуспешно его раскодировать, из-за этого у человека возникает жуткая головная боль, головокружение, тошнота и другие не совсем приятные ощущения.

Генераторы ультразвуковых колебаний используются во всех областях техники и науки. Например, ультразвуку под силу не только постирать белье, но и сваривать металл. В современном мире УЗ активно применяется в сельскохозяйственной технике для отпугивания грызунов, поскольку организм большинства животных приспособлен к общению с себе подобными на ультразвуковой частоте. Также следует сказать, что генератор ультразвуковых волн способен отпугивать и насекомых — сегодня многие производители выпускают такого рода электронные репелленты.

Распространенные неисправности

Неприятный запах

Появление неприятного запаха — повод проверить работоспособность пьезоизлучателя

Появление стороннего запаха свидетельствует о застое воды, если прибор длительное время не использовался, и вода не была слита. Также причиной может быть засорение системы фильтрации. Решение: полная чистка прибора с использованием специальных средств, замена фильтров.

Отсутствует подача воздуха

В том случае, когда увлажнитель работает, но воздух не идет необходимо проверить работоспособность вентилятора. Причиной неисправности может быть и засорение фильтра воздухозаборной решетки. Решение: замена фильтрующего элемента или вентилятора.

Совсем не включается

При отсутствии питания прибор теряет работоспособность. При обнаружении неприятности проверить есть ли напряжение в линии. Также данная проблема актуальна при выходе из строя предохранителя вилки. Решение: замена предохранителя, вилки или проводов.

Как собрать ультразвуковые ванны своими руками?

Можно купить технику с ультразвуком, а можно сделать самому по схеме. Необходимость собрать ультразвуковые ванны своими руками возникает потому, что на рынке в основном представлены китайские модели. Если что и попадается поприличней, то цена в несколько раз превышает китайский аналог.

Чтобы самому собрать ультразвуковой прибор для очистки, нужно хоть немного разбираться в физике. Тем, кто в школе собирал радиоприёмники, будет намного проще сделать своими руками такой прибор.

Итак, приступаем к сборке ультразвуковой ванны. В схеме прибора, собранного собственноручно должны присутствовать следующие компоненты:

• стальной каркас для крепления в нём всех элементов;
• насос для нагнетания жидкости в ванну;
• импульсный трансформатор для повышения напряжения;
• любой сосуд из керамики;
• магниты от старого динамика;
• катушку с ферритовым стержнем;
• небольшая трубка из стекла или пластмассы;
• и, конечно же, жидкость, которая будет использоваться в работе.

Если все детали в наличии, можно приступать к сборке. Пошаговая сборка ультразвуковой ванны своими руками, особенно когда есть некоторые навыки, занимает всего-навсего в несколько этапов.

1. На пластмассовую (стеклянную) трубку наматывается катушка. Ферритовый стержень не надо никуда убирать или приматывать: он так и остаётся висеть. Один конец ферритового стержня должен быть свободным. На него одевается магнит от динамика. Таким образом, получается магнитострикционный преобразователь или излучатель ультразвука.
2. Керамический сосуд крепится в стальном каркасе. Это и будет нашей ванночкой.
3. В дне керамического сосуда сверлится отверстие, в которую вставляется получившийся магнитострикционный преобразователь.
4. В ванночке (керамическом сосуде) делаются два отверстия для залива и слива жидкости.
5. В зависимости от того какой объём нужен в ультразвуковой ванне, своими руками можно установить и насос. В больших ёмкостях насос придётся ставить для ускорения поступления жидкости.
6. Так как напряжение в сети постоянно, понадобиться импульсный трансформатор. Такой трансформатор можно найти в старом компьютере или телевизоре.
7. Схема готова — осталось её испытать. Если возникнут недоделки их сразу же можно устранить.

Как сделать своими руками?

Творческие и способные техники могут сами создать «ультразвуковую ванну мечты». Для этого понадобится небольшой опыт электромеханики, смекалка и нехитрые приспособления: стойкая к воздействию прочная глубокая миска из нержавейки, ванночка из диэлектрика (например, фарфора или стекла), меньшая по размеру чем миска. Пригодится магнитная катушка, плоский магнит для радиотехники, непроводящий стержень, импульсный преобразователь и насос.

Трансформатор будет выступать как генератор, емкости образуют рабочий объем ванны, а излучатель делают из оставшихся запчастей: надо перемотать провод с бобины на приготовленную палку-диэлектрик, на ферритовый хвостик продевают магнит.

Сделав заготовку излучателя, соединяют миски, оставляя фарфор внутри металла. Нужно сделать дырку снизу для контакта с излучателем, а в керамической посудке два противолежащих «прохода» для жидкости. Если к ним подсоединить насос, то процесс обновления жидкости можно автоматизировать. Здесь излучатель расположен внизу, их может быть несколько, размещать возможно и на боках ванны. Соединив излучатель и генератор, нужно наполнить емкости жидкостью-очистителем и только потом включать в сеть. Преобразователь должен быть сильным и компенсировать возможные скачки напряжения. Для этого подойдет устройство для чувствительной техники, используемой в телеателье и ремонте компьютеров.

Применение ультразвуковой ванны для очистки предметов вы можете посмотреть в следующем видео.

Конструкционные особенности

Принцип работы очистительного устройства основан на явлении кавитации — образования в жидкостях под действием ультразвуковых волн воздушных пузырьков, лопающихся с сильной отдачей.

В конструкцию ультразвуковой ванны (УЗВ) входят следующие части:

1. Чаша, сделанная из легированной или нержавеющей стали. Стандартный объем (2 л) позволяет очистить несколько предметов одновременно, при необходимости используются ванны на 1, 10, 15 л.
2. Генератор частот. Является источником возникновения вибраций.
3. Излучатель. Основной механизм, осуществляющий преобразование электрических колебаний в механические ультразвуковой частоты (свыше 18 кГц).
4. Нагревательный элемент. Доводит и поддерживает температуру жидкости на заданном уровне.

После включения устройства под воздействием ультразвуковых колебаний, исходящих от излучателя, по всему объему жидкости образуется множество пузырьков воздуха, которые обволакивают загрязненный предмет. Очищение происходит в момент, когда под напором внутреннего давления пузырьки лопаются.

Использование УЗВ позволяет очищать изделия самой сложной конфигурации и добираться до таких мест, которые не доступны при ручной обработке. В подогретой жидкости процесс ускоряется, но наличие нагревательного элемента не обязательно. Прибор безопасен, и им можно пользоваться даже в жилой комнате.

Пьезоэлектрический излучатель Ланжевена

Поль Ланжевен

Если кварцевую пластинку подвергать механическому воздействию, то она электризуется. И наоборот, если менять с определённой частотой электрическое поле, в котором она находится, то она начнёт колебаться с такой же частотой.

А что будет, если для зарядки кристалла использовать электричество от источника переменного тока высокой частоты? Проделав такой опыт, Ланжевен убедился, что частота колебаний кристалла такая же, что и частота изменения напряжения. Если она ниже 20 000 Гц, кристалл становится источником звука, а если выше, он будет излучать ультразвуковые волны.

Но мощность ультразвука, излучаемого одной пластинкой кристалла, очень мала. Поэтому из кварцевых пластинок учёный создал мозаичный слой и поместил его между двумя стальными накладками, которые выполняли функции электродов. Для увеличения амплитуды колебаний использовалось явление резонанса. Если частота переменного напряжения, подаваемого на пьезокристалл, совпадала с его собственной частотой, то амплитуда его колебаний резко возрастала.

Эту конструкцию назвали «сэндвичем Ланжевена». И она оказалась очень удачной. Мощность излучения была достаточно большой, а пучок волн оказался узко направленным.

Позднее в качестве пьезоэлемента вместо кварцевых пластинок стали применять керамику из титаната бария, пьезоэлектрический эффект которого во много раз выше, чем у кварца.

Пьезоэлектрическая пластинка может быть и приёмником звука. Если звуковая волна встретит её на своём пути, то пластинка начнёт колебаться с частотой источника звука. На её гранях появятся электрические заряды. Энергия звуковых колебаний преобразуется в энергию электрических колебаний, которые улавливаются приёмником.

• < Назад
• Вперёд >

Используемое оборудование

Учитывая высокую стоимость аппарата УЗ-сварки, многие домашние мастера подумывают о самостоятельном изготовлении установки. К сожалению, это не сварочный трансформатор и даже не выпрямитель, и для проектирования и создания аппарата потребуются серьезные знания и навыки в области акустики и электроники. Кроме того, для изготовления деталей излучателя и волновода нужны станки высокого класса точности, недоступные в домашних условиях.

Пресс для ультразвуковой сварки

Оборудование для ультразвуковой сварки разделяют на три категории:

• точеное;
• шовное;
• шовно–шаговое.

Диапазон мощности — 50 ватт до 2 киловатт, рабочая частота в районе 20-22 килогерц

Основной узел установки ультразвуковой сварки — генератор колебаний и преобразователь электрических колебаний в механические той же частоты.

Механические колебания ультразвукового генератора преобразуются магнитострикционным преобразователем. Для отведения излишнего тепла используется водяная система охлаждения

Волновод транспортирует энергетический поток к месту сваривания. На его рабочем окончании смонтирована сменная сварочная головка. Ее геометрические параметры выбирают, исходя из материала заготовки, его толщины и вида шва. Так, для приваривания выводов микросхем берут головку, заканчивающуюся тонким жалом.

Волновод

Опорная рама служит для размещения всех узлов и деталей. На ней также монтируется механизм перемещения заготовки или головки волновода.

Правила безопасности при использовании ультразвукового увлажнителя

Эта деталь без проблем меняется самостоятельно и стоит недорого

• Увлажнитель воздуха используется строго по назначению: запрещается применять его для сушки белья или проветривания помещения.
• Поток пара должен быть направлен на безопасное место: запрещается направлять холодный туман на предметы интерьера, бытовую технику, кровать или иную мебель.
• Ремонтировать прибор необходимо в отключенном состоянии: запрещается работать с увлажнителем в момент питания или при наличии воды.
• Собирать прибор необходимо в соответствии с первоначальным положением всех элементов и проводов.
• После ремонта необходимо проверить прибор на работоспособность: включить увлажнитель в защитное УЗО. Если защита сработала – без визита в сервисный центр не обойтись.

Ультразвуковой увлажнитель воздуха требует к себе своевременного внимания. Это прибор инновационного типа, работающий при высоких частотах. Используйте его в соответствии с рекомендациями производителя, и он длительное время будет обеспечивать оптимальную влажность в вашем доме.

https://www.youtube.com/watch?v=UrKgl34mUtk

Сборка схемы УЗГ для отпугивания собак

Многие жители мегаполисов страны ежедневно сталкиваются с довольно-таки ощутимой проблемой встречи стаи бродячих собак. Заранее предугадать поведение стаи невозможно, поэтому здесь придет в помощь УЗГ.

В данной статье мы с вами разберем как сделать ультразвуковой

Для создания УЗГ в домашних условиях потребуются такие детали:

• печатная плата;
• миркосхема;
• радиотехнические элементы.

Самостоятельно собрать схему не составит большого труда. Для того чтобы была возможность управлять импульсами, следует закрепить при помощи паяльника к конкретным ножкам микросхемы радиодетали.

Разберем конструкцию генератора ультразвуковой частоты высокой мощности. В качестве генератора УЗ-частоты работает микросхема D4049, которая имеет 6 логическиХ интерторов.

Зарубежную микросхему можно заменить на аналог отечественного производства К561ЛН2. Для подстройки частоты требуется регулятор 22к, при помощи его УЗ можно снижать до слышимой частоты. На выходной каскад, благодаря 4-м биополярным транзисторам со средней мощностью, поступают сигналы с микросхемы. Особого условия по выбору транзисторов нет, здесь главное выбрать максимально близкие по параметрам комплементарные пары.

Практически любая ВЧ-головка, которая имеет мощность от 5 ватт, может быть использована в качестве излучателя. Идеальным вариантом станут отечественные головки типа 10ГДВ-6, 10ГДВ-4 или 5ГДВ-6, их с легкостью можно найти во всех акустических системах производства СССР.

Сделанную своими руками схему генератора УЗ осталось только спрятать в корпус. Контролировать мощность ультразвукового генератора поможет металлический рефлектор.
