Разнообразие фиксаторов (упоров) для распашных ворот

Содержание

Стопоры

Стопоры имеют простую конструкцию. Они представляют собой вертикально установленный засов, и больше всего подходят для желающих сделать упоры своими руками. По принципу действия это шпингалет. Он прочно удерживает распашные и откатные ворота.

Идея размещения стопора в форме засова

Для изготовления понадобится прут, пластина и труба.

Прут диаметром 10–14 мм обточить с одной стороны на конус. Вверху загнуть под прямым углом – сделать ручку и упор.
Приварить к пластине два кольца из трубы на расстоянии друг от друга 100–120 мм. Это направляющие для прута.
Вставить в кольца прут.
Выше верхнего кольца закрутить болт или приварить кусочек проката таким образом, чтобы при повороте ручка штыря фиксировалась и не позволяла ему подниматься.
Прикрепить пластину к полотну и вставить стопор в кольца. К железной раме приваривается изнутри. К деревянной обшивке крепится саморезами.
Разрезанную трубу или гайку приварить к раме в верхнем положении штыря для аналогичной фиксации в закрытом виде.
Открыть ворота и отметить точку, где прут упирается в почву.
Просверлить в земле отверстие по метке и забить трубу длиной 300 мм.

Схема стопора

Стопор должен заходить в трубу не менее, чем на 150 мм, в районах с сильным порывистым ветром желательно на 200–220 мм. Откатные ворота могут фиксироваться в двух крайних положениях. Для этого под один прут забивается две трубы. Одновременно в закрытом положении стопор дополнительно удерживает сплошное полотно откатной створки от опрокидывания порывами ветра.

Достоинство стопоров в прочной и надежной фиксации ворот. Модель простая. Даже не владеющие сваркой легко смогут понять, как сделать стопор или упор для распашных ворот своими руками, зафиксировав все болтами. Стопор можно использовать и для фиксации, как запор или упор, если выход из гаража с калиткой.

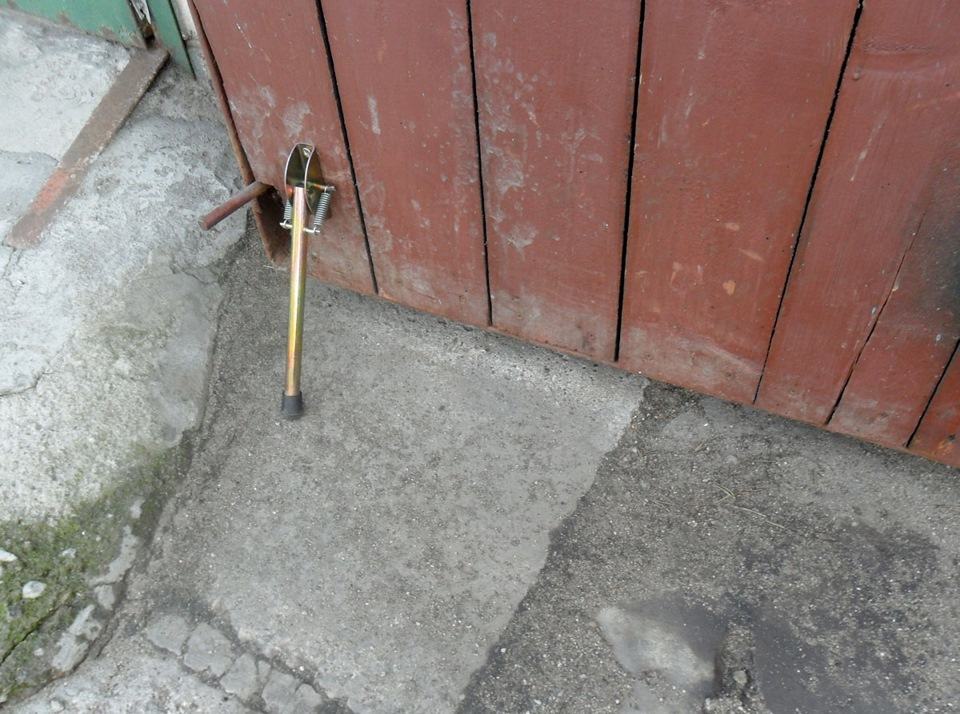

Фиксатор распашных ворот

Недостаток стопоров в возможности фиксировать распашные ворота только в одном положении, или приходится забивать несколько труб.

Упор-стопор

Упор антиветер, по конструкции напоминающий китайский, который свободно можно купить. Цена на него в магазине составляет 300–400 руб. Конструкция откидных упоров для ворот изготавливается своими руками.

Такие модели отлично справляются с порывами ветра

Вариант для владеющих сваркой.

В профильной трубе сечением 20х20 мм и длиной 400 мм вырезаем переднюю и боковые стенки на высоту 50 мм.
В оставшихся стенках просверливается отверстие Ø 6,5 мм.
Второй конец трубы приваривается торцом к пластине, перпендикулярно ей.
Пруток диаметром 14 мм и длиной 400 мм затачивается с одной стороны на острый угол. Он будет упираться в землю.
С другого конца сверлится такое же отверстие, как на профиле.
Болт М6×50 продевается в отверстия и закручивается. Штырь должен свободно проворачиваться в трубе.

Схема обычной конструкции

В пластине делаются отверстия под саморезы для монтажа на полотно. При открывании стопор скользит по земле и срабатывает как реверс, упираясь в землю, если ветер попробует закрыть створку.

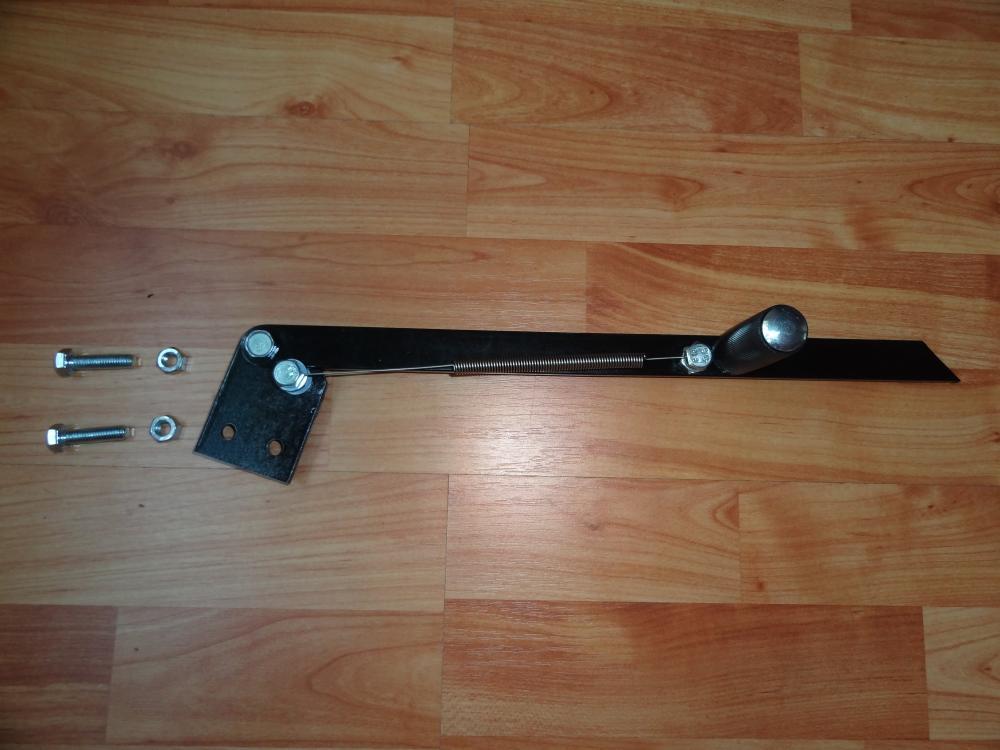

Изделие в собранном виде

Чтобы в нерабочем положении стопор не мешал, его подтягивают к полотну пружиной. Для этого делают длинную пластину, примерно 150 мм. Трубу приваривают внизу. Вверху закрепляют один конец пружины, второй – на прут, приблизительно на 80 мм ниже оси вращения его в трубе.

Фиксатор-ловушка

Такое приспособление отличается от тех двух, которые описаны выше, довольно сложной конструкцией. Изготовить его своими руками уже не так просто. Усложняется процесс изготовления тем, что фиксация открытых ворот осуществляется автоматически, но зато такие стопоры гораздо удобнее в использовании. Ведь достаточно довести до них створку, и они ее сами надежно зафиксируют.

Итак, для изготовления фиксаторов-ловушек потребуются металлическая труба с прямоугольным сечением 5х3 см и прямоугольная пластина со сторонами 30 см и 5 см.

Подготовив эти материалы, можно приступать к работе, которая обычно проходит в четыре этапа:

• Первый этап — установка профтрубы. Сначала выкапывается яма, затем в нее строго вертикально ставится труба. Пустое пространство вокруг на глубину примерно 40 см заливается бетонной смесью. Предварительно в профтрубе необходимо просверлить отверстие для прикрепления металлической пластины, которая в будущем будет выступать в качестве фиксатора.

• Второй этап — работа с пластиной. В ней нужно просверлить пару отверстий, а один край необходимо загнуть под конус и прикрепить с помощью сварки небольшую накладку, выступающую за край пластины примерно на 2 см. В итоге должен получиться элемент, внешне напоминающий крюк. Что касается двух отверстий, то одно из них должно быть проделано в центре пластины, а другое — с края. С помощью одного из них пластина будет прикрепляться к трубе, а второе отверстие нужно для пружины.

• Третий этап — прикручивание фиксатора к профтрубе. Убедившись, что труба, закопанная в грунте и залитая бетонной смесью, стоит строго вертикально, можно присоединять к ней фиксатор, который был изготовлен ранее. Это делается с помощью болта. После этого к нижней части трубы нужно приварить металлическое кольцо. Один из концов пружины, предназначенной для возвращения приспособления в исходное положение, должен цепляться за это кольцо.

• Четвертый этап — присоединение специального стопора, необходимого для удержания пружины в горизонтальном положении. Этот стопор можно изготовить из кусков металла, оставшихся после выполнения каких-либо других работ. Для того чтобы открытые створки ворот зафиксировать в нужном положении, их нужно лишь придавить к созданной конструкции.

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.

Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

пружинку;
специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
штыри.

Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.

«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.

Фиксатор-крюк для эстетов

Изображение фиксатора для удержания воротных створок в виде крюка

Весьма простое приспособление, но прекрасно справляющееся со своей задачей. Имеет респектабельный вид и даже позволяет фиксировать створки распашных ворот в двух и более положениях. Для изготовления нужны (на обе створки):

металлические уголки на 50 мм длиной в 80 см и в 15 см;
стальной прут с диаметром сечения в 12 мм длиной примерно в 1,2 метра;
сварочный аппарат, саморезы, дрель, тиски.

А теперь выполняем несколько несложных действий:

В большем уголке, который будет исполнять роль петли, с одной стороны сверлятся три отверстия для крепления к раме ворот. С другой стороны – два отверстия на краях, такого диаметра, чтобы в них свободно входил конец стального прута.
Теперь самое трудное — изготовление крюка. Одна сторона разогретого стального прута загибается кольцом (не забудьте оставить зазор, чтобы крюк можно было надеть на навес!). Другой стороне придается П-образная форма. Это сложно, но вполне возможно.
Теперь из меньшего уголка делается навес, для чего в нем сверлятся два отверстия с одной стороны для крепления к створке, а посередине другой стороны – одно отверстие для фиксации крюка.
Закрепляем уголки так, чтобы больший был на раме ворот, а меньший на створке. Можно для этих целей использовать саморезы (для деревянных ворот) или сварку (для металлических). Надеваем крюк на навес и окончательно загибаем кольцо.

Вот и все, длину крюка и расположение отверстий придется вычислять эмпирическим путем, экспериментируя со створками ворот. В результате получится простой, но надежный упор своими руками. Он позволит открыть створку полностью либо оставить распашные ворота приоткрытыми.

https://youtube.com/watch?v=EaazapGf3mA

Фиксатор-ловушка с собачкой и пружиной

Сложное в конструкции приспособление, но оно способно осуществлять автоматическую фиксацию ворот благодаря пружине. Нужно следующее:

Чтобы закрыть ворота, когда устройство находится в нижней части, достаточно слегка опустить собачку ногой.

скоба с пазом, сделанная из уголка 5 см. Ее крепят к створке;
собачка в форме крюка;
шарнир, чтобы собачка была подвижной;
стальная труба. Диаметр – 4 см;
приваренная к трубе железная пластина. Толщина – 0,4 см;
приклеенная к трубе прокладка из резины. Ее предназначение – сделать работу устройства бесшумной.

Трубу с собачкой крепим на определенной дистанции от стены. Фиксируем скобу на створке. Работает система следующим образом – в процессе движения створок зафиксированная скоба приподнимает крючок, который опускается и хорошо закрепляет створку.

Установить конструкцию можно и внизу ворот, но в таком случае нам понадобится пружина. Она позволит собачке изменить положение на горизонтальное. А для закрывания дверей нужно немного опустить крюк.

Как соорудить упор собственноручно

Самостоятельное изготовление стопоров на ворота требует предварительной подготовки. Поэтому надо заранее ознакомиться с основными нюансами создания и установки воротных упоров.

Подбор деталей и подготовка инструмента

Сначала подготавливаются все инструменты и материалы, которые понадобятся для изготовления фиксатора.

При создании большинства разновидностей упоров используются следующие детали:

железные трубы;
металлическая пластина толщиной 3-5 миллиметров;
железные уголки 5-7 сантиметров в длину;
прутья.

Среди инструментов, при помощи которых выполняется работа, выделяют:

Сварочный аппарат. Незаменимое устройство, использующееся для крепления деталей, изготовленных из металла.
Дрель. Таким инструментом пользуются для создания отверстий, в которые будут вкручиваться крепежные шурупы или болты.
Тиски. Их используют для фиксации обрабатываемых металлических или деревянных деталей.

Сборка комплектации

Изготовление стопоров осуществляется в несколько этапов:

Установка труб. Все металлические трубы привариваются к железным пластинам, после чего в конструкции делают крепежные отверстия под шурупы.
Создания рычага. Для изготовления рукоятки к верхней части упора приваривают прут.
Крепление штыря. Чтобы закрепить его, придется открыть створку и вбить штырь на глубину сорок сантиметров.

Монтаж на ворота

На конечном этапе создания упора его устанавливают на ворота. Для этого между петлями просверливают отверстия, которые будут использоваться для установки фиксатора. Затем отверстия сверлят на стопоре, после чего его прикручивают к воротам. Закрепленную конструкцию упора надо проверить на надежность крепежа и только после этого использовать для фиксации ворот.

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
Минимальная высота проема — 2 м.
Не рекомендуется использовать висячий замок с внешними петлями.
Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
Упростит процесс сборки наличие чертежей ключевых деталей ворот.
Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Упоры для распашных ворот

Назначение таких конструкций – фиксация створок при открытых воротах. Монтировать упор следует до начала заливки перед въездом в гараж бетонной площадки.

https://youtube.com/watch?v=P8Sf3i0CN2Y

Вариантами упоров могут быть:

В составе конструкции две металлических пластины, соединенные осью вращения. Чтобы снять с упора створки ворот, достаточно нажать ногой на планку без всяких усилий. Такой упор достаточно надежен, но у него есть два недостатка:

нужна металлическая пластина;
необходимо очищать место установки упора зимой.

Упор для гаражных ворот

Для другого варианта необходимо приобрести:

два гвоздя, один из них должен быть достаточно прочным, чтобы обеспечить фиксацию упора;
отрезок проволоки из стали, диаметр которой примерно 8 миллиметров, или металлическую трубку диаметром 10 миллиметров.

Простой упор для распашных ворот

Длина упора рассчитывается примеркой по месту после установки створок ворот гаража. Оптимальный угол для обеспечения наибольшей опорной прочности должен составлять примерно 50 градусов относительно плоскости двери или земли.

В рабочее состояние приводить, а затем убирать такой упор можно легким движением ноги. Никакого дополнительного специального ухода в течение года устройство не требует.

Использование надежных упоров для гаражных ворот позволяет сохранить их внешний вид и увеличить срок эксплуатации конструкций.

Основное назначение и принцип работы

Иногда калитка и гаражные распашные ворота слабо фиксируются в открытом положении. Именно для дополнительной фиксации створок и устанавливаются специальные упоры, которые помогут удерживать конструкцию открытой при любых условиях. Если ворота без упоров надежно фиксируются в открытом виде, необходимость установки фиксаторов отпадает.

К достоинствам таких изделий относятся:

Дешевизна. Использовать воротные фиксаторы смогут даже люди с ограниченным бюджетом;
Простота монтажа. Установка любой модели стопоров занимает не более получаса.
Надежность. При аккуратном использовании фиксаторы не сломаются в течение нескольких десятилетий.
Устойчивость к высокой влажности. Упоры имеют защитное покрытие, благодаря которому они не покрываются коррозией.

Принцип работы устройств напоминает обычный шпингалет. Единственным серьезным отличием является большой размер и возможность фиксации крупных калиток или ворот.

Особенности стопоров

Наиболее простую конструкцию имеет стопор для ворот. Это засов, который устанавливается вертикально. Его принцип действия аналогичен функциям стандартного шпингалета. Предназначается для удержания в открытом состоянии откатных и распашных конструкций.

Воротные стопоры – высокое качество, надежность, безопасность

Главным преимуществом является надежность. Ворота не закроются самостоятельно даже в том случае, если сила ветра составит 10 м/с.

Установить стопоры можно самостоятельно

Это очень простая, сильная модель. Сделать ее самостоятельно сможет даже тот, кто не обладает должными знаниями и умениями в области сварочных работ. Для фиксации модели используются специальные болты.

Если гараж имеет выход с калиткой, устройство используется не только как фиксатор, но также и как запор.

Главный минус – ворота фиксируются только в одном направлении. Отверстия под штырь страдают от грязи, которая постоянно туда набивается. Также появляется нужда в установке сразу нескольких труб.

Простейшая конструкция

Самый элементарный и недорогой фиксатор гаражных ворот.

Упор-стопор – идеальное решение для деревянных ворот

Предназначается для конструкции, обшитой деревом.

Для того чтобы сделать его своими руками, нужно:

Найти деревянный брус подходящего размера.
«Вооружиться» форточной петлей.
Один из концов петли как можно жестче закрепить на одной из сторон бруса.
Второй конец зафиксировать подвижным способом на створке ворот.
«Нерабочую» трубу поднять наверх, удержать при помощи веревочной петли.

Для фиксации ворот требуется опустить трубу. Если появляется надобность в увеличении площади, верхняя часть трубы аккуратно срезается под определенным углом.

Карабинный упор

Недорогой и оригинальный аналог.

Дешевый аналог

Его также можно сделать самостоятельно, без привлечения специалистов. Необходимые инструменты:

герметичный клей;
стропа (грузовая. На конце должен находиться металлический крюк);
метчик М8 (на него необходим вороток);
карабин (маленький);
дрель (размер сверла – Ф7);

Необходимо найти подходящий рым-болт

рым-болт (резьба – М8).

Высверлить на внутренней стороне рамы 2 ямки. Высота должна быть одинаковой. В них осуществляется нарезка резьбы.
Аккуратно обмазать рым-болты герметичным материалом.
Вкрутить рым-болты в выполненные ямки.
Надеть карабины.
Продеть сквозь карабины стропы.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.Простой засов вертикального типа на воротах
Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.Различные размеры засов на пружинах для ворот
Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Фиксатор-крюк

Этот вариант упора для ворот тоже очень прост. Для изготовления такого фиксатора не понадобится много времени и физических усилий.

Всю работу можно разделить на пять этапов:

• Первый этап — изготовление петли под крюк. Для этого нужно взять металлический уголок шириной 5 см и длиной около 0,8 м. На одной из сторон этого уголка делаются три отверстия. А на другой его стороне, по краям должно быть сделано два отверстия. Диаметр их должен соответствовать толщине будущего крюка.

• Второй этап — изготовление самого крюка. Этот элемент делается из стального прута диаметром чуть больше 1 см. Оптимальная длина прута — 120 см. Один его конец нужно согнуть так, чтобы он принял форму кольца. При этом противоположный конец должен быть согнут под прямым углом. Разумеется, предварительно прут необходимо раскалить посредством газовой горелки, а потом надежно зафиксировать в тисках, чтобы удобнее было придавать ему нужную форму.

• Третий этап — создание навеса. Для этого также подойдет металлический уголок шириной 5 см, а оптимальная длина — 150 мм. На одной его стороне проделываются два отверстия, которые затем будут использоваться для крепления. На другой стороне, посередине нужно просверлить всего одно отверстие, предназначенное для навешивания крюка.

• Четвертый этап — присоединение всех подготовленных элементов конструкции. Прежде всего, к створкам необходимо присоединить навес. Если поверхность полотна деревянная, то уголок следует прикреплять посредством саморезов. Если же створки выполнены из металла, то уголок целесообразно просто приварить. Петлю держателя нужно завести в отверстие навеса и загнуть.

• Пятый этап — крепление петли к коробке. Здесь также можно применять либо сварку, если коробка выполнена из металла; либо саморезы, если она изготовлена из древесины. Поскольку у петли есть не одно, а два отверстия, открытые ворота могут быть зафиксированы в двух положениях: либо полностью открытом, либо слегка приоткрытом. Но независимо от того, в каком из двух положений находятся створки, можно не сомневаться в надежности их фиксации. Ведь стопоры в виде крюка хорошо выполняют свою главную функцию.

https://youtube.com/watch?v=pS00o_cEvuY

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Особенности упоров

Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.

Модель на воротах

Механизмы состоят из следующих элементов:

скоба с отверстиями для крепления к створке саморезами;
штырь;
пружина.

Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.

Пружинный стопорный механизм

По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.

Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.

Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.

Схема монтажа на ворота гаража

Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.
