Сборка корпуса усилителя

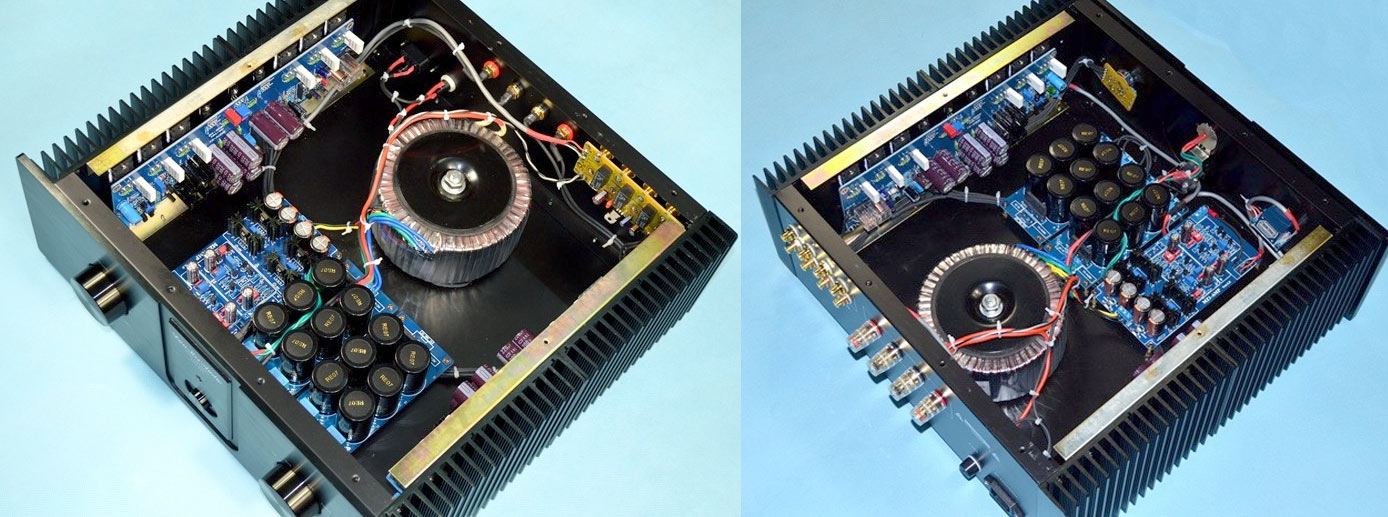

Почти все сделано вручную. Нижняя часть усилителя выполнена из толстого алюминиевого листа, боковые стороны немного потоньше. Усилен стальными углами, болтами, окрашен в черный матовый цвет. Разработаны все надписи в MS Word и далее травление. Затем шлифовка и в конце лакировка прозрачным лаком, 4 тонких слоя. Верхняя часть корпуса и задняя стенка — оргстекло.
Сам корпус не вентилируется, и это ошибка, но после нескольких лет использования вентиляторы почти никогда не включались, а корпус не был даже теплым на ощупь. Основная причина этого решения заключалась в том, что усилитель имеет охлаждение с запасом (радиаторы большие).
После первого запуска и прослушивания музыки УНЧ превысил все ожидания. Музыка чистая, с приятным пространством и стерео, с полным, мягким басом. Усилитель управляет акустическими системами Tonsil Altus 300 и проблем с их раскачкой нет.
Гибридные сборки
Существуют промежуточные варианты между микросхемными усилителями и усилителями собранными на транзисторах.
Дело в том, что ряд элементов схемы (к примеру конденсаторы) нельзя реализовать в микросхеме. И придумали объединять технологии в одном модуле.

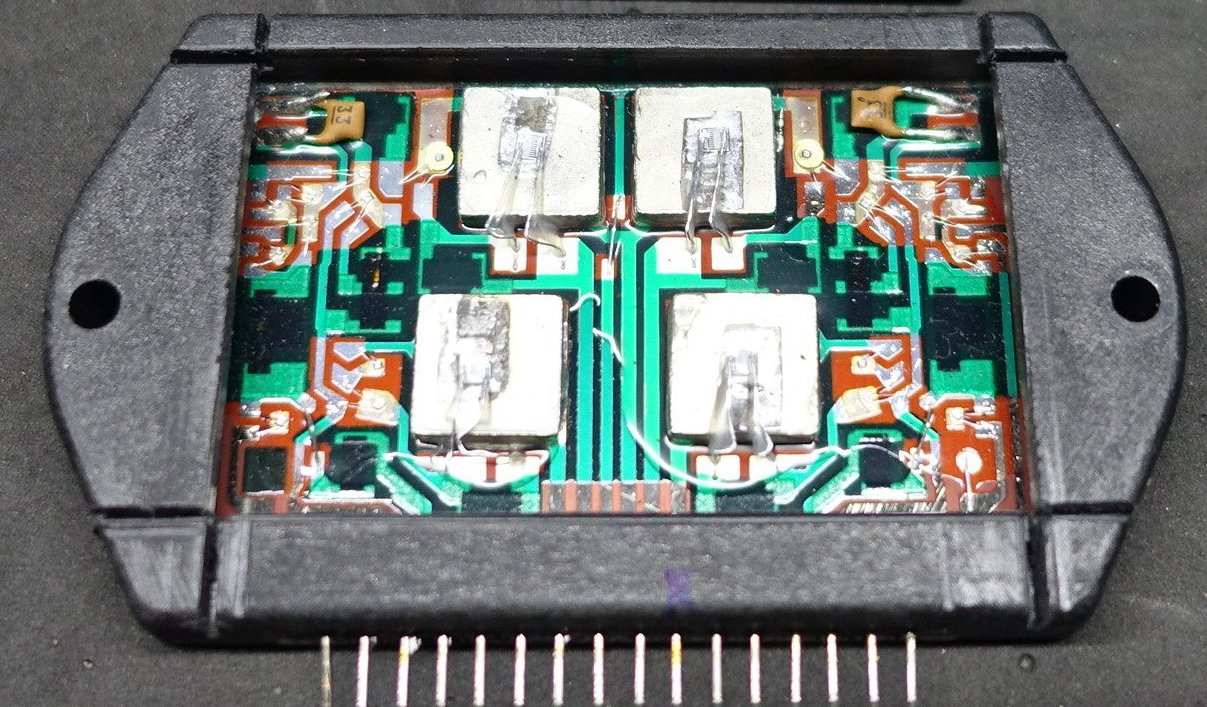

STK-459 разобранный, без крышки
Самые распространенные в мире, – сборки серий STK хххх.
Усилитель на STK443, ссылка на него в Китае
Использовались подобные сборки в основном в топовых музыкальных центрах. Считается, что “звучат” подобные транзисторные сборки лучше микросхемных усилителей. И что они ближе по своему звучанию к транзисторным усилителям. Но явного и всем очевидного скачка качества не наблюдается. Популярность подобных сборок в последнее время стала меньше. Лет десять назад они были распространены гораздо больше. Но усилители на подобных сборках вполне живы до сих пор.
Аудио усилителя звука мощностью 100 Вт — принципиальная схема
TIP122 и TIP127 — это пара полупроводниковых приборов Дарлингтона структуры NPN и PNP. Они функционируют как обычные транзисторы NPN/PNP, но поскольку внутри у них есть составная пара, они имеют хороший номинальный ток коллектора, около 5 А и коэффициент усиления около 1000. Причем они могут выдерживать около 100 вольт на своем выводе коллектор-эмиттер, поэтому их можно использовать для управления большими нагрузками.
Если у вас возникнут трудности с разводкой печатной платы, то ее можно заказать у китайских производителей, гарантирующих высокое качество изделия и быструю доставку, всего за 5 зеленых рублей. Сделать заказ можно здесь.
Как сделать мощный аудио усилитель звука на транзисторах
https://youtube.com/watch?v=O3wVJjCVV1c
Для сборки этой схемы вам потребуются следующие детали:
№ | НАЗВАНИЕ | НОМИНАЛ | КОЛИЧЕСТВО | |
1. | Пара транзисторов Дарлингтона | TIP122,TIP127 | 2 | |
2. | Аудиоразъем | 3,5мм/папа,мама | 1 | |
3. | Смартфон | — | 1 | |
4. | Разъемы клеммной колодки | — | 2 | |
5. | Громкоговоритель | 8 Ом | 1 | |
6. | Потенциометр | 10 кОм | 1 | |
7. | Конденсатор | 470 мкФ | 1 | |
8. | Резистор | 150 кОм | 1 | |
9. | Провод для перемычек | — | по необходимости | |
10. | Батарея постоянного напряжения | — | 1 |
Аудио усилитель — принцип работы схемы
Работа этой схемы выглядит следующим образом. То, что делает эту схему уникальной — это надежная и мощная пара транзисторов Дарлингтона TIP122/127 в выходном каскаде. Аудио вход берется от обычного звукового преобразователя, например такого как микрофон. Его функция заключается в управлении постоянным током для транзистора Q1.
Конденсатор (470 мкФ) действует как элемент связи, блокируя составляющую постоянного тока сигнала, позволяя проходить только сигналу переменного напряжения. Транзистор Q1 усиливает сигнал и отправляет его на базу Q2.
TIP127 дополнительно усиливает входной сигнал и направляет его на устройство вывода звука, а именно — громкоговоритель. Вы можете отрегулировать интенсивность выходного сигнала, используя при этом предустановленный потенциометр 10 кОм.
Применение
- Аудио усилитель используется в таких устройствах, как MP3-плееры, мегафоны и т.д.
- Такие системы также нашли свое применение в милитаристских приложениях, таких как акустическое оружие.
- Широко применяются при исполнении, производстве и записи живой музыки.
Предыдущая запись Схема импульсного зарядного устройства
Следующая запись Автомобильный усилитель НЧ на TDA1516Q
Транзисторные китайские усилители
Двигаемся от дешевых в сторону дорогих.
Самое дешевый и относительно пристойный усилитель, который мы нашли, – клон Marantz. Пристойный с учетом цены!
Клон Marantz
В Китае его можно посмотреть здесь.
Заявляется мощность – 2 канала по 65W на 4 ом. Нагрузка в диапазоне 2-16ohm. Судя по его весу и трансформатору, это почти соответствует действительности. Реальных ватт 55 на 4 ом. и порядка 45 на 8 ом. он выдаст. Дешевизна достигается использование корпуса в двух качествах. И как корпуса, и как радиатора. С трактом, шинами и питанием все хорошо. Регулятор громкости простенький, если очень часто крутить ручку громкости, через несколько лет он может начать “шуршать”. А может и не начать. Могут возникнуть проблемы с его перегревом, если часами непрерывно использовать его в режиме “дискотека”. Площадь корпуса для 55W маловата будет. Сгореть он вряд ли сгорит, но может. Греться, в долгом максимальном режиме, он будет адски. Не дискотечный усилитель.
Движемся дальше. Очень приличный вариант. Реальных приблизительно 120W. На драйвере UPC1342V с транзисторами в оконечнике.
Реальных 120W. Ссылка.
Приблизительно 100 Вт реальных ватт. Китайцы пишут, что сделан по схемотехнике MARANTZ. Так ли оно или нет, нам не известно. Но нет ни каких ограничений для копирования схем. Схемы не патентуются. Но даже если бы так оно было, – 25 жизни патента давно уже прошли.
От хорошего, к более лучшему. Приблизительно 120W реальных. Образцово показательное качество исполнения, питания, охлаждения, разводки и шин. Мы такой уже один купили. Все очень хорошо. Точно можем рекомендовать. Брали именно у этого продавца здесь.
В Китае его можно посмотреть здесь
Усилитель, для тех, кому требуется мощность. Аналоговый блок питания
Это очень важно, так как на высоких мощностях цифровые блоки питания выходят из строя очень быстро. Не очень хорошо, что стоит вентилятор
Но при этих мощностях прослушивания, уверяю вас, вы его не услышите точно. Возможно обороты вентилятора регулируются в зависимости от нагрева радиаторов. Возможно нет. Мы не знаем. 8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Если бы он был на пассивном охлаждении, то весил бы уже не 11,2 кг., а под все 30 кг. И если сейчас за него просят около 16 тыс. руб. с доставкой. То при пассивном охлаждении он бы стоил с доставкой, – под 30 тыс. руб. И возможно даже больше. И целесообразность тащить такой аппарат (по такой цене) из Китая несколько исчезает.

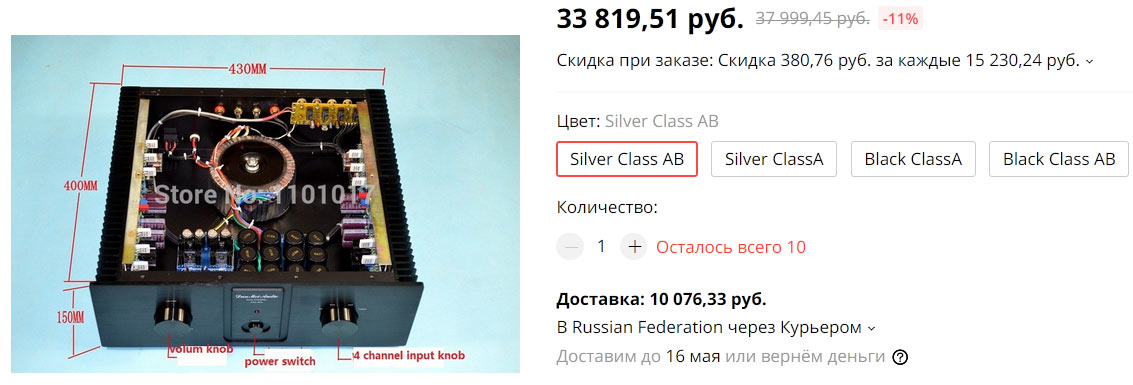

8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Размер: 360*308*92 мм. Вес нетто: 11,2 кг. Ссылка.
Хотя появился относительно мощный усилитель без вентиляторов, и получилось как и предполагалось дорого:
- На выбор: класс A/B: 165 Вт + 165 Вт, или класс A: 40 Вт + 40 Вт
- Выходное значение: 4-8 Ом
- Входная чувствительность: >= 300 мВ
- Размер: 435X400X150mm
- Общее гармоническое искажение: 0,05thd %
- Посылка Вес: около 23 кг.
- Медиа плеер на ПК
- Бюджетные усилители
- Выбор бюджетной акустики
Какие усилители вы считаете качественными?
Poll Options are limited because JavaScript is disabled in your browser.
Можно давать несколько ответов
Схема простого 100 Вт HI-FI УМЗЧ
Схема очень проста и состоит из пары входных транзисторов MPSA56 (BC556), драйверов на BD139 и BD140 и дополнительных выходных транзисторов 2SK1058 и 2SJ162. Это дорогие компоненты, но замена на более дешевые не рекомендуется.
В покое тока цепи составляет около 210 мА. Это связано с тем, что УНЧ до уровня примерно 8 Вт в классе А, а по мере роста в класса В переходит работа. В результате обеспечивается прослушивание с очень низким уровнем искажений. Выпрямительный мост состоит из диодов по 3 А. Схема построена на фильтрующих конденсаторах 2 x 4700 мкФ / 63 В. Это для одного канала. Для двух каналов используем два отдельных источника тока с двумя трансформаторами. Если же берем один трансформатор, то он должен иметь около 5 А тока.
Простая конструкция печатной платы предназначена для подключения к четырем монтажным отверстиям и крепления непосредственно на радиатор. МОП-транзисторы также облегчат работу сборки на печатной плате, они будут прочно собраны на металле и иметь оптимальную конструкцию для теплообмена усилителя, что является большим преимуществом.
- Сигнальный вход и шасси J1, J2.
- Колонки подключены между J3 и J7.
- Трансформатор 35 В в соединении J6, J4, J5.
Усилитель также имеет модульную структуру, допустимо его собрать мостом, соединяющим две нагрузки 8 Ом, тогда усилитель мощности выдаст 250 Вт моно. Для этого входной сигнал первого усилителя соединен с J1 и J2, вторым усилителем J1 и J2 посредством короткого замыкания, а первый, второй наконечник J8, J3 усилителя подключен к выходу динамика. В этом случае необходимо подключить два выходных разъема динамика усилителя: J3 и J7. В этом случае лучше выбрать выходной предохранитель на 8 А.
