Установка вытяжки на кухне своими руками

Подключение вентиляции на кухне

В остальном, подключение вентиляции на кухне должно осуществляться по следующей схеме, которая указывает на важные элементы, входящие в конструкцию системы вентиляции:

• Электрический двигатель с вентилятором. Обязательным условием хорошей вытяжки является возможность переключать скорости, что реализуется посредством работы асинхронного двигателя. Лопасти его вентилятора, втягивают воздух через фильтр, на котором оседает пыль, масло и другие посторонние включения в воздухе.
• Фильтр. Этот конструктивный элемент рассчитан на разное время использования. Примером неплохого фильтра считается угольная разновидность, которая легко проработает до 4 месяцев, включительно.
• Осветительные приборы. Они бывают светодиодные (самые экономичные и яркие) и галогенные, приближенные к привычному для нас уровню комнатного освещения.
• Панель управления. Отсюда ведется переключение скоростей, включается и выключается фильтр. Здесь же находится панель смены фильтра.

Немного о естественной вентиляции

Система естественной (природной) вентиляции коттеджа имеет определенные отличия от вытяжки в многоквартирном доме. Здесь необходимо позаботиться о хорошей циркуляции кислорода в каждой комнате. Поэтому одной трубы и одного вентиляционного отверстия для частного дома будет мало. Это целая система, которая состоит из множества труб, ходов и выходов.

Однако при проектировании и строительстве частного дома нередко допускается множество ошибок. В результате получается, что вентиляция воздуха вроде бы и есть, но на деле она не работает.

Естественная вентиляция частного дома

Основные ошибки, допускаемые при проектировании и монтаже вентиляции коттеджа:

1. Неправильно расположенные вентиляционные отверстия. По правилам они размещаются не ниже 10 см от поверхности потолка. На практике же их располагают намного ниже, что приводит к застою теплых отработанных масс у потолка.
2. Недостаточная высота трубы вентиляции приводит к остановке движения воздуха внутри канала.
3. Совместная вентиляция соседних помещений.
4. Кухня частного дома часто оборудуется только принудительной вентиляцией, хотя по правилам в кухонном помещении должно присутствовать и отверстие естественного проветривания.

Существенным недостатком естественной вентиляции является то, что в кухне ее бывает частенько недостаточно. Это особенно ощущается при отсутствии ветра или в жаркий период. Поэтому приходится пользоваться дополнительными специально установленными приспособлениями, помогающими увеличить приток свежего, очищение и удаление отработанного воздуха.

Устройство, особенности, принцип фильтрации

Вытяжка с угольным фильтром без отвода не выводит воздух из квартиры в вентиляционную шахту. Она производит его забор, очищает и возвращает обратно.

Прибор имеет следующее устройство:

• корпус, в котором установлены все составляющие;
• панель управления (кнопочная или сенсорная);
• двигатель (производительность угольной вытяжки для кухни без трубы зависит от его мощности);
• фильтр грубой (жироуловитель) и тонкой очистки (их может быть несколько);
• два вентилятора, которые располагаются над фильтрами или между ними;
• лампа освещения;
• шнур и вилка для подключения к сети.

Если модель имеет эвакуационный режим работы, в ней возможно наличие воздуховода.

При установке прибора предусматривают наличие розетки 220 вольт. Чтобы избежать короткого замыкания, обеспечивают заземление электросети.

При включении мотора запускаются вентиляторы, которые прогоняют поток воздуха через систему двойной фильтрации. На первом уровне очистки происходит сбор крупных частиц жира и копоти, тяжелых испарений. Эту задачу выполняет жироуловитель. Он представляет собой металлическую сетку, изготовленную из сплава (сталь, алюминий, нержавейка), или волокна синтетики.

Фильтр из металла не требует замены, промывается горячей водой с моющим средством раз в месяц. Рекомендуется выбирать вытяжки, имеющие не меньше пяти слоев металлической сетки. Синтетические сетки одноразовые, их меняют через 1-2 месяца. Они встречаются в дешевых моделях.

Второй уровень — угольный фильтр. Он очищает воздушный поток от тонких запахов и микроскопических частиц, которые проникли через первый заслон защиты. Некоторые модели оснащены дополнительным фильтром с углем. В нем происходит деликатная очистка.

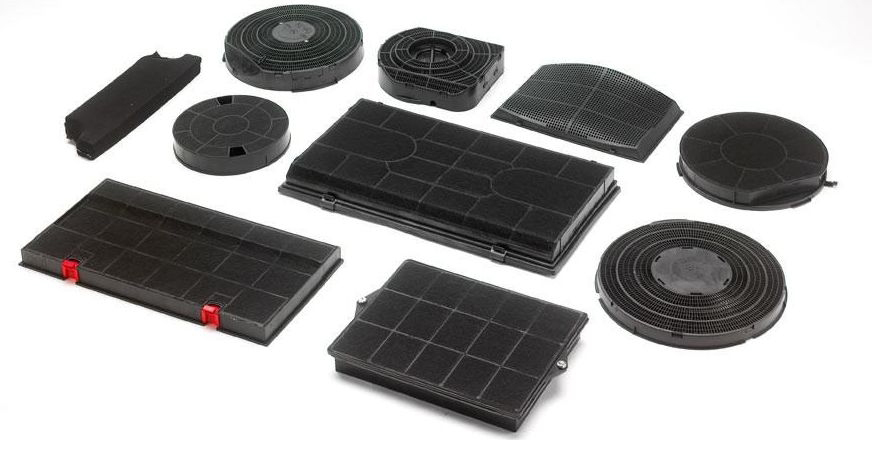

Фильтры бывают двух видов — кассетные системы и угольные подушки. Их выпускают специально для каждой модели. Производят и универсальные изделия, которые подходят ко многим вытяжкам. Они одноразовые, срок их службы зависит от частоты включения и длительности работы прибора. В процессе использования фильтр наполняется жиром, копотью и прочими загрязнениям, перестает пропускать воздух и требует замены.

После прохождения двухуровневой очистки воздух возвращается в комнату, а оборудование делает забор новой порции. Особенность работы прибора заключается в том, что она не зависит от наличия приточной вентиляции. Воздух очищается в любом помещении.

Плюсы и минусы фильтрационных угольных вытяжек

Вытяжки со сменными фильтрами для кухни имеют ряд преимуществ:

• это компактное оборудование, не требующее дополнительного места для воздуховода, что актуально для малогабаритных помещений;
• прибор прост в управлении, включается и выключается нажатием кнопки;
• вытяжка функционирует автономно без подключения к другим устройствам, не мешает работе естественной вентиляции;
• так как работа устройства не зависит от наличия вентиляционных каналов, ее можно установить в любой комнате;
• оборудование обеспечивает приток свежего воздуха, не требуя открывания окон и дверей;
• легко монтируется — следуя инструкции, ее может установить человек с малым опытом, используя минимальное количество инструментов;
• не требует специального ухода — жироуловитель очищают горячей водой с мылом, а угольные фильтры меняют;
• благодаря широкому ассортименту вытяжка впишется в любой интерьер;
• товар представлен на рынке в различном диапазоне цен, от высоких до бюджетных.

Недостаток оборудования заключается в высоком уровне шума. Периодически (2-3 раза в год) в нем требуется менять угольные фильтры, что влечет дополнительные траты. Если этого не делать, эффективность прибора падает. При работе оборудования воздух не очищается от болезнетворных микроорганизмов и бактерий.

Рециркуляционные вытяжки не так сильны, как проточные (КПД — около 70%). Они не влияют на процентное содержание в воздухе кислорода. Поэтому если в помещении работает газовая плита, необходим приток свежего воздуха.

Как монтируют устройства принудительного проветривания

Когда речь идет об установке в частном доме, лучшим решением является установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Эта точка расположена в верхней части стены:

1. Сначала мастер отмечает место, где он должен просверлить отверстие, затем прогоняет алмазное сверло через стену и вставляет пластиковый колпачок в готовое отверстие.
2. Если отверстие должно быть квадратным или овальным, оно просверливается в стену с помощью дрели и шпателя.
3. Отверстие в стене со стороны улицы и дома заполняется монтажной пеной для заполнения всех зазоров между креплением и стеной.
4. Вентилятор устанавливается со стороны улицы, а клапан устанавливается со стороны дома, чтобы предотвратить попадание холодного воздуха в дом через вентилятор, когда он выключен.
5. Последний шаг – установка декоративной решетки со стороны улицы. Это значительно снижает обратную тягу и предотвращает попадание холодного воздуха через вентиляцию, когда в этом нет необходимости.

Вентилятор подключается к сети с помощью предохранителей для защиты от короткого замыкания и возгорания в электропроводке. Данные условия эксплуатации соответствуют правилам и предписаниям по пожарной безопасности.

Вентиляция через стену обеспечивает два типа вентиляции – естественную и принудительную. Есть некоторые особенности в организации такой вентиляции в частном доме.

Сравнение лучших моделей вытяжек с рециркуляцией

Лучшие модели кухонных вытяжек без подключения к вентиляции были оценены по ключевым параметрам:

Jet Air Anny SL 50 по оценке пользователей и экспертов получил высокие оценки. Звук, издаваемый этой моделью, является одним из самых низких среди всех вытяжек данного типа (менее 40 дБ). Во время работы вентиляторы и двигатель практически не слышны. Угольный фильтр работает эффективно и не требует замены чаще, чем раз в полгода. Эта модель легко монтируется на стену. Металлический корпус доступен в нескольких цветах: белом, сером или черном. Такой дизайн позволяет Jet Air Anna SL 50 соответствовать современному и даже классическому стилю кухни. Механические регуляторы скорости вытяжки и освещения надежны и долговечны. Это хорошее соотношение цены и качества для кухонь площадью до 20 квадратных метров.

Maunfeld Crosby Push 50 – основным преимуществом этой модели перед Jet Air Anna SL 50 и другими является высокая производительность (выход более 700 кубических метров воздуха в час). Доступность – еще один ключевой фактор при выборе. Невентилируемый Maunfeld Crosby Push 50 можно приобрести всего за 120 долларов

Обратите внимание на современный дизайн, который в сочетании с выгодными мощностными характеристиками и низкой ценой делают эту вытяжку актуальной

Bosch DWP64CC60Z – вытяжка немецкого производства, очень похожая на Jet Air Anna SL 50. Соотношение доступной цены и качественных показателей мощности нравится многим ценителям разумной экономии. Здесь нет сенсорных кнопок или других инноваций. В отличие от Maunfeld Crosby Push 50, для изготовления корпуса используется только нержавеющая сталь. Немецкое производство гарантирует качество и долгий срок службы.

Hotpoint-Ariston HKT 4 X – это пользовательский вариант, относящийся к категории островных приборов. Возможность не подключать такие приборы к вентиляционному каналу повышает удобство и практичность его эксплуатации. Конический корпус из нержавеющей стали – нетрадиционное, но современное решение. Он считается лучшим вариантом в категории устройств для островной вентиляции на кухне.

Какую канальную вытяжку вы выберете?

• Jet Air Molly P 60 INX
• Bosch DWP64CC60Z
• Hotpoint-Ariston AH 60 CM X
• Hotpoint-Ariston HKT 4 X
• Bosch DWA06E661
• Jet Air Anny SL 50
• Maunfeld Tower G Satin 60 Stripes
• Maunfeld Irwell G 50
• Hotpoint-Ariston HB 60 EIX
• Jet Air Ariel A/60
• Маунфельд Кросби 50

Как установить вытяжку на кухне: общие принципы и детальные инструкции

Точные решения принимают с учетом конструкции техники, мебели, размеров помещения и других особенностей. Ниже приведены общие и универсальные рекомендации, которые надо учитывать в большинстве случаев.

Начинать проект установки оборудования проточного типа следует с проверки вентиляционных каналов.

Такой вариант не допустим, если эксплуатируется газовая плита, потому что возрастает риск аварийных ситуацийНа чертеже указано, как сделать вытяжку на кухне с выходом через стену на улицу

Здесь обратные клапаны препятствуют перемещению воздуха в обратном направлении. Небольшое расстояние до выходного отверстия снижает нагрузку на оборудование, повышает эффективность удаления загрязнений.

Универсальная решетка для подключения вытяжки и естественной вентиляции к одному каналу

Данное решение позволяет решить проблему при наличии в кухне газового технологического оборудования. Но надо понимать, что в этом случае часть загрязненного воздуха будет поступать обратно.

Мощность электроприводов даже в самых производительных моделях составляет 200-300 Вт, поэтому допустимо подключение к стандартной бытовой сети питания 220V. Однако надо предусмотреть соответствующее (близкое) размещение электрической розетки. Пригодится наличие заземления.

На какой высоте вешать вытяжку – решают с учетом нескольких факторов. Минимальное расстояние до поверхности газовых/электрических плит составляет 75/65 см. При увеличении расстояния более 85 см существенно снижается эффективность отвода загрязненного воздуха из рабочей зоны. Слишком низкое расположение испортит технику, будет мешать при выполнении кулинарных операций.

Статья по теме:

Как повесить вытяжку над газовой плитой без ошибок

В следующей таблице приведена технология монтажа:

Фото	Действия, комментарии
	Автор проекта выбрал наклонную модель. В стандартной комплектации – два короба, которых хватит для большой высоты канала.
	После измерения расстояния до карниза стало ясно, что достаточно использовать только одну такую деталь. Отсутствие стыков улучшает эстетику и обеспечивает прочность конструкции.
	Высота вытяжки над газовой плитой по стандарту может быть уменьшена до 55 см, так как в данном случае устанавливается наклонная конструкция. Но на практике надо использовать ограничения, указанные в официальной инструкции производителя.
	Блок с вентилятором не получится установить выше, так как к нему присоединяется переходной узел (отмечен стрелкой на фото).
	Для крепления на крючках в планке корпуса сделаны 4 отверстия. Используют все, чтобы обеспечить надежную фиксацию достаточно тяжелого блока
	Наносят разметку для последующего монтажа крепежных деталей.
	С применением электроинструмента в стеновой панели высверливают отверстия нужного диаметра (в данном варианте – 8 мм). Обязательно надо убедиться, что в стене нет скрытой электропроводки.
	Для создания отверстий в бетоне используют сверло соответствующего типа с упрочненным наконечником. Электроинструмент переводят в «ударный» режим для ускорения рабочего процесса.
	Пригодится периодическая уборка строительного мусора с применением пылесоса.
	В отверстия забивают дюбели. Специальной насадкой утапливают эти изделия для плотного прижима панели и более плотной фиксации. В них вворачивают саморезы.
	Перед навеской оборудования – удаляют транспортировочную пленку с поверхности мебельных конструкций.
	Далее проверяют, соответствие созданной крепежной системы параметрам вытяжки. При выполнении соответствующих манипуляций технику удерживают за корпус, не прикладывая излишние усилия к стеклянным частям.
	С помощью уровня можно убедиться в точности горизонтальной установки.После этого – затягивают основные и дополнительные винты. Для доступа в сложных условиях применяют особые насадки.
	Собирают переходной узел. В этом наборе все составляющие детали включены в комплектацию. Следует проверить работоспособность обратного клапана.
	После присоединения частей воздуховода к основному каналу подключают электропитание, устанавливают короб.
	Далее снимают жировой фильтр, освобождают доступ к внутренней части. Изнутри шурупами закрепляют короб дополнительно, чтобы предотвратить дребезг при работающем вентиляторе. Это – особенность конкретной модели.
	На завершающем этапе проверяют работу сенсорного управления, других функциональных компонентов оборудования.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Преимущества и недостатки

Высокий потребительский спрос на вентилируемые модели обусловлен рядом неоспоримых преимуществ этих устройств.

• Благодаря удалению загрязненных воздушных масс наружу степень очистки помещения составляет почти 100%. Это почти на 30% эффективнее, чем вентиляционные установки с замкнутым фильтром.
• Отсутствие системы фильтров в вытяжке исключает необходимость регулярной замены фильтров. Это делает устройство намного проще в обслуживании и экономит деньги.
• Эстетичный внешний вид и элегантная форма аппарата позволяют устанавливать его в кухне любого стиля, не боясь загромождать пространство и испортить интерьер.
• Высокая эффективность вытяжек обусловлена наличием грубого фильтра с минимальным сопротивлением. Это позволяет пару и дыму покидать помещение, не попадая в зону предварительного фильтра.

Недостатками устройств являются сложность монтажа, которая связана с необходимостью оснащения воздуховодов, а также наличие шумов в процессе эксплуатации устройства. Кроме того, для правильной и эффективной работы устройства требуется достаточно хорошая тяга, при отсутствии которой возникает необходимость установки мощных вентиляторов. Кроме того, в домах, не оборудованных вентиляционными каналами, придется самостоятельно ковать стену и образовывать отверстие для вентиляционного канала.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

• Возможность регулировать приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья.

Материал актуализирован 24.04.2017

Установка вытяжки на кухне своими руками

Монтаж любой кухонной вытяжки своими руками имеет свои особенности, которые определяются типом системы вентиляции и расположением вентиляционной шахты. Для начала рассмотрим подробнее нюансы установки встроенной вытяжки в шкаф.

Антивозвратный механизм

• Чтобы выполнить работу по правилам, первым делом вам необходимо изготовить короб для хлопушки. Из материалов для него можно использовать обычный алюминий, оцинкованный лист или жесть. Однако вы можете сэкономить немало времени и средств, если сразу приобретете антивозвратный клапан, который открывается как бабочка. Встраивать его нужно прямо перед вентиляционной шахтой.
• Для обеспечения более удобного доступа рекомендуется установить корпус на настенный шкаф над плитой. Впоследствии вы сможете сделать его более устойчивым, ликвидировав все щели монтажной пеной и приклеив к шкафу. Тем самым будет решена проблема резонанса.
• Перед монтажом вам необходимо примерить корпус хлопушки к выбранному месту на стене и обвести по контуру границы, по которым будет выполнено отверстие. Далее шкаф нужно снять со стены и проделать в нижней стенке отверстие с помощью электролобзика под нижнее обрамление. Сперва рекомендуется проделать отверстие внутри области разметки крупным сверлом большого диаметра. Далее возьмите пилку лобзика и поместите в него, после чего может довести отверстие в шкафу до необходимых вам размеров.
• По аналогичной схеме можно выполнить отверстия и во внутренних полках под воздуховод. В верхней стенке обязательно делаются отверстия квадратной формы с запасом 3-5 мм для размещения в нём хлопушки.

Подключение воздуховода

• Теперь можно переходить к следующему этапу — подключению воздуховода. Для этого берем гофру, выставляем ее в просверленное отверстие, а в верхней стенке шкафа ее необходимо слегка согнуть, чтобы она стала квадратной. Обрежьте лишние куски гофры, оставив небольшой запас, а затем разрежьте немного углы и загните их наружу.
• Теперь можно встраивать шкаф с гофрой на стену. Обязательно обработайте места стыков воздуховодов силиконовым герметиком, чтобы не возникало потери мощности.
• Далее вам необходимо зафиксировать самодельный короб на шкаф. Так вы сможете подключить гофру к вентиляционной шахте. Для этого можно также использовать силикон, а для ликвидации крупных целей можно взять обычную пену.
• Далее нужно установить вытяжку в шкаф. Ее крепят на саморезы или дюбели при условии, что это крепление можно использовать для стен.
• Убедитесь, что гофра жестко закреплена на вытяжке, а затем затяните ее с помощью хомута. На этот участок наносить герметик можно по желанию.
• Если вы выбрали прямую схему подключения вытяжки, то вам достаточно подключить воздуховод к вентиляционной шахте. Для более простой стыковки вам понадобится специальная решетка с круглым отверстием.
• Если вы решили использовать воздуховоды из ПВХ, то монтаж выполняется по аналогичной схеме: нужно соединить трубы с комплектующими углами и провести их для вентиляции.

Крепление на стену без шкафа

• Не во всех кухнях можно встретить над плитой настенные шкафы. Так делают владельцы, которые боятся, что мебель быстро придет в негодность из-за постоянного воздействия пара и высокой влажности. К тому же настенные шкафы сами по себе достаточно узкие, поэтому места в них будет недостаточно для крепления широкой вытяжки внутри. Если у вас нет встроенного крепления, то вы можете использовать П-образную раму из уголков, которую монтируют с помощью дюбелей. Это крепление может одновременно выполнять роль опоры для корпуса.
• Но иногда бывает так, что даже с помощью обычных дюбелей не удается зафиксировать кухонную вытяжку на стене. Чаще всего с такой проблемой сталкиваются владельцы газовых плит, поскольку проходящая газовая труба будет мешать выполнению правильного крепления системы.
• В этом случае проблема решается следующим образом: вам потребуются длинные сантехнические саморезы-шпильки, которые с одной стороны являются полной копией саморезов, а с другой имеют резьбу с гайкой. Вытяжка крепится достаточно просто — саморезы просто вкручивают в стену как дюбели, а уже к ним необходимо прикрутить корпус вытяжки, выдержав при этом заранее рассчитанный отступ от стены.
• Завершающим этапом установки является подключение вытяжки к сети: это можно сделать через розетку или использовать вариант с постоянным подключением через предохраняющий автомат. Удостоверьтесь, что вами прежде было выполнено зануление. Тогда во время работы вентиляторов на корпусе будет отсутствовать напряжение.
• Убедившись в правильной работе системы, на неё можно одеть декоративный колпак и наслаждаться чистым воздухом на кухне.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

• Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
• Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
• Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
• Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
• Размечается место крепления конструкции.

• компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
• Перфоратором просверливаются отверстия под фиксаторы вытяжки.
• Вкручиваются шурупы.
• Пользуясь уровнем, проверяется горизонтальность монтажа.
• Навешивается вытяжка (без короба).
• Соединяется с вытяжной трубой, соединенной с каналом.
• Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
• Проводится пробный пуск технического устройства во всех режимах.
• При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

• встроенного типа – вся установка маскируется в подвесном шкафу;
• каминного и купольного вида – конструкции фиксируются на стене;
• островная модель – компонуется на потолочине;
• угловая вытяжка – ставится в углу;
• плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

• Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
• Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

Похожие записи:

Газировка по-домашнему. как выбрать аппарат для газирования Как сделать изголовье кровати своими руками? Что такое фурако? Что снять со старой материнской платы Частотомер на arduino Масло воск для дерева собственноручно
