Ротационные компрессоры
Используется система, состоящая из двух роторов ведущего и ведомого. Вращаясь навстречу друг другу, и соприкасаясь по всей длине, создаётся давление газа.
Устройство выполнено так, что между роторами и корпусом нет зазоров, порции газа, образованные заборными камерами расходятся в разные стороны и легко захватываются двумя валами.
Хладагент, попадая в камеры при уменьшении их объёма, сжимается, а после перенаправляется, через специальное отверстие малого диаметра, в конденсатор. Особенность в том, что один из роторов принимает на себя большую часть порции, в соотношении 4 к 6.
Преимуществом такого исполнения является высокий КПД, а из-за того, что скорость вращения роторов не зависит от давления, обеспечивается устойчивое состояние. Вибрация и шум практически отсутствуют. Так как роторы соприкасаются без зазоров, а между ними находится масло, то трение отсутствует и высокая скорость вращения не нужна.
Это приводит к низкому значению потребления мощности. Масло, за счёт поверхностного натяжения, образовывает пробку между рабочими частями и корпусом, что приводит к повышению давления.
Использование двух роторов на одном валу оправдывается повышением надёжности и эффективности. Оставаясь неизменным по принципу работы, сама конструкция может иметь различные вариации. Расположение на роторе дополнительно двух пластин привело к возможности получить большее давление, но привело к увеличению трения и усложнению конструкции.
В некоторых моделях используется качающийся ротор. Это вызвано тем, что в последнее время стал применяться новый тип хладагента. Ранее, охлаждающий газ за счёт содержания в своём составе хлора, образовывал дополнительную защитную ферро-хлоридную плёнку. Эта плёнка не только уменьшала трение, но и снижала возможность появления коррозии.
Одновременно с этим применение новых хладагентов привело к потере давления, из-за потерь во время перетекания газа между ротором и цилиндром корпуса, а также цилиндром и торцом пластинки. Для уменьшения потерь на трении и перетекании, пластина с ротором выполняется одной деталью.
Принцип работы пускового реле
Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

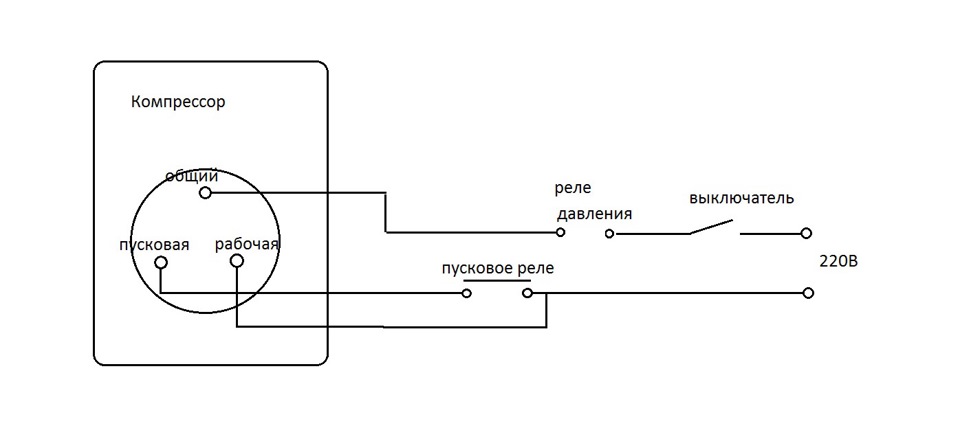

Схема устройства и подключение к компрессору
Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.
Другой вход (условно – фаза) внутри устройства расщепляется на два:
- первый проходит напрямую на рабочую обмотку;
- второй проходит через разъединяющиеся контакты на пусковую обмотку.
Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.
Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск
Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.
Также это можно сделать при наличии символьных идентификаторов возле выходов:
- “S” – пусковая обмотка;
- “R” – рабочая обмотка;
- “C” – общий выход.
Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.
Замыкание контактов посредством индукционной катушки
Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.
В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.
При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.
На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести
Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.
Регулирование подачи тока позистором
Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.
В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.
По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.
Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”
Устройство компрессора холодильника
Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.
Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.
По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.
Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:
- LG;
- Liebherr;
- «Бош»;
- «Индезит».
Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.
Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

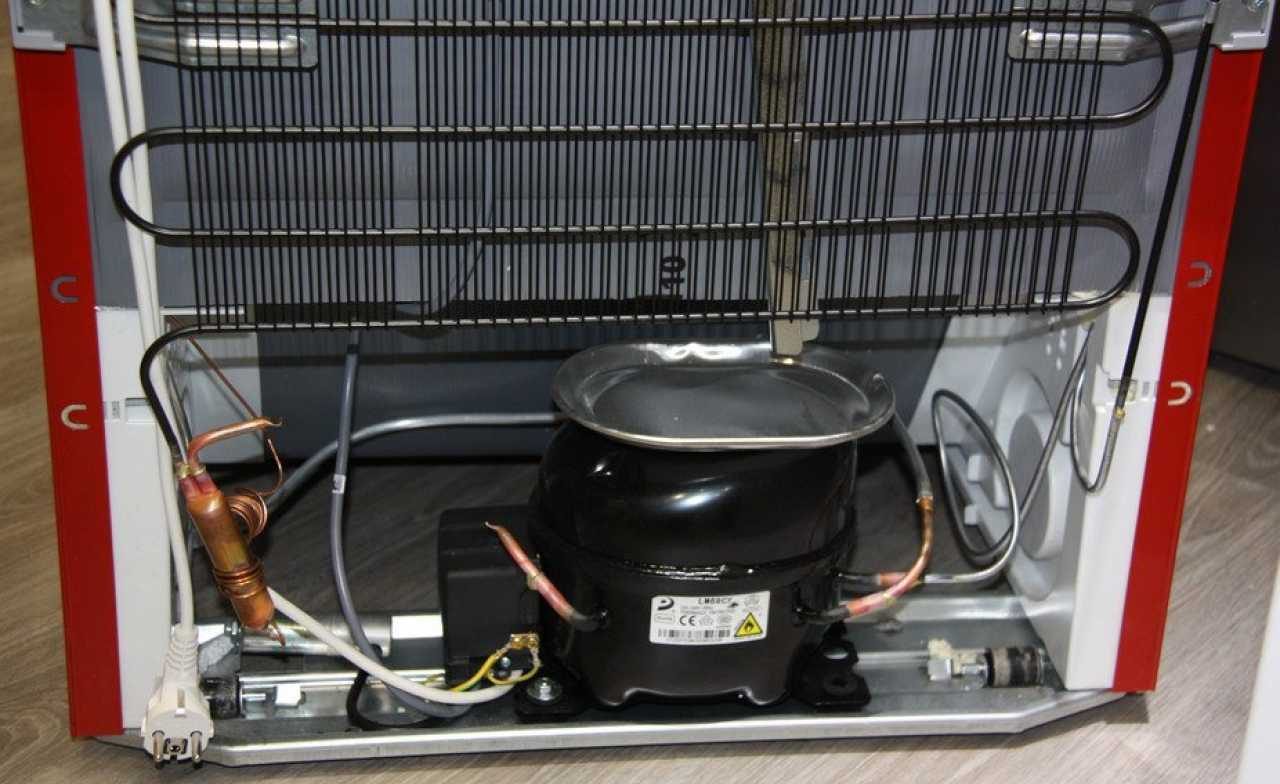

Где находится компрессор
Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).
Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.
Проверка компрессора на работоспособность
Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.
Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:
- неисправность электрооборудования, в том числе отказ пускозащитного реле;
- заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).
Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.
Виды агрегатов для холодильника
В холодильной технике, представленной сегодня на отечественном рынке, может быть установлен один из четырех видов компрессоров.
- Классический. Конструктивно устройство представляет собой электромотор с поршневым насосом. Вал двигателя приводит в движение поршень, который сжимает и перекачивает хладагент по контуру холодильника.
- Линейный компрессор выполнен в виде электромагнита, в сердечнике которого установлен поршень (сжатие и перемещение хладагента производится возвратно-поступательным движениям поршня) или ротор (перепад давления происходит за счет вращения ротора).
- Инверторный. Представляет собой бесщеточный электродвигатель с поршневой помпой. Скорость вращения вала силовой установки регулируется электроникой.
- Линейно-инверторный состоит из катушки с поршнем (ротором) в сердечнике. Управление работой электромагнита, а, следовательно, и скоростью перемещения поршня (вращения ротора) осуществляется электроникой.
Далее, рассмотрим, что значит инверторный компрессор в современном холодильнике, и чем он отличается от классической конструкции агрегата.
Проверка работоспособности компрессора – 8 шагов
Если вы хотите знать, как проверить компрессор холодильника – рабочий или нет, пошаговая инструкция поможет вам разобраться в этом непростом вопросе. Независимо от типа оборудования, алгоритм осмотра и выявления причин поломок схож для разных моделей.
Перед тем как испытывать компрессоры холодильников, технику обязательно нужно обесточить. В противном случае вы рискуете повредить электропроводку или получить удар током.
Устройство компрессора холодильника
Итак, как проверить компрессор холодильника – видео на нашей странице поможет сориентироваться в главных моментах. Чтобы найти пробой в системе следуйте алгоритму:
Отсоедините все трубки от компрессора
Чтобы отсоединить трубки, ведущие от компрессора к другим элементам системы, воспользуйтесь кусачками. Если вы не уверены в своих навыках, вызовите специалиста. Мастер по ремонту холодильника сделает демонтаж быстро и безопасно.
Устранение соединений компрессора холодильника
Демонтируйте компрессор с основания
После того как основная часть фреона улетучится, можно продолжить работу с оборудованием. Осталось отделить остатки труб горелкой. Сгорающий при этом фреон не опасен. Чтобы снять компрессор достаточно открутить крепежные болты.
Убираем остатки труб при помощи горелки
Снимите пусковое реле
До того как проверить работает ли компрессор холодильника, нужно отсоединить пусковое реле. Данный элемент скрывает контакты, необходимые для следующих процессов. Чтобы при этом не повредить пускозащитные реле для холодильников, используйте отвертку. Конструкция механизма похожа на обычную электрическую вилку с тремя штырями вместо двух.
Пусковое реле холодильника
Зачистите краску на проверяемых поверхностях
Перед тем как проверить компрессор холодильника мультиметром убедитесь, что на проверяемых участках поверхности нет краски. Для определения уровня сопротивления между тремя контактами и корпусом, металл должен быть чистым. Если есть покрытие, аккуратно соскоблите его надфилем.
Проверьте обмотку мультиметром
Замер сопротивления выполняется тестером. Показатели на выводах должны быть следующими:
- Между парой горизонтальных – 30 Ом.
- Между нижним и верхним левым – 20 Ом.
- Между нижним и верхним правым – 15 Ом.
Перед тем как проверить обмотку компрессора холодильника ознакомьтесь с параметрами, допустимыми для вашей техники, поскольку в зависимости от марки и модели они могут отличаться.
Проверка обмотки компрессора мультиметром
Проверьте рабочую линию на обрыв
Чтобы выявить наличие обрыва, нужно определить какое сопротивление образуется между контактами прохода и оборудованием. Для этого мультиметр подключается к:
- Участку меди на штуцере.
- Проходным проводам.
Проверка уровня сопротивления компрессора мультиметром
Если оборудование работает правильно, данные об обрыве будут выведены на экран. Наличие сопротивления свидетельствует о серьезных неисправностях.
Проверьте компрессор манометром
Если при предыдущей проверке вы не выявили повреждений, но холодильник все равно работает некорректно или не запускается, воспользуйтесь манометром. Данный аппарат измеряет уровень давления. Для этого нужно:
- Подсоединить трубку отвода к штуцеру нагнетания.
- Зафиксировать показания при включенном компрессоре.
Минимальная отметка должна достигать шесть атмосфер. Если цифра увеличивается, рефрижератор работает правильно.
Проверка давления в компрессоре при помощи манометра
Проверьте силу тока
Выявить неполадки в движении тока можно также как проверить реле компрессора холодильника, только сейчас нужно использовать протестированную, исправную деталь. Для этого вам потребуется:
- Присоединить реле к компрессору.
- Включить систему.
- Взять клещами тестера сетевой провод.
При мощности электродвигателя в 140 Вт, допустимым показателем является 1,3А. Эти значения прямо пропорциональны. Соответственно когда снижена мощность мотора, то и сила тока должна быть меньше. Так для электродвигателя на 120 Вт, нормальным будет показатель в 1,1-1,2А.
Это наиболее эффективные методы как проверить работу компрессора холодильника без привлечения мастера. Если у вас остались вопросы, вы можете задать их специалистам , позвонив по телефону. При необходимости для вас подберут и комплектующие для замены неисправных, в том числе реле, компрессоры, ТЭНы оттайки холодильников и многое другое. Обращайтесь в любое время!
Принципиальная электрическая схема
В электрической схеме холодильника используется 2-проводная концепция. Система работает от бытовой сети однофазного тока с помощью штепсельной вилки. В составе используется дополнительный контур заземления. Компрессор управляется с помощью терморегулятора — защитного реле со встроенным температурным датчиком. Устройство автоматически передает питание во время прогревания камеры. Когда воздух охлаждается, оно отправляет сигнал остановки ротора.
- Энергопотребление холодильника
- Реле холодильника
- Чем помыть холодильник от запаха
- Саморазмораживающийся холодильник
- Не морозит холодильник Индезит
- Фильтр для холодильника
Что такое компрессор?
Без компрессора работа холодильника невозможна. Именно этот прибор создает разницу давления в различных участках системы охлаждения. Это осуществляется за счет уменьшения объема хладагента и его дальнейшего продвижения по теплообменной системе. Благодаря работе компрессора осуществляется отвод из холодильных камер тепла в окружающую среду, вследствие чего в холодильнике появляются условия для охлаждения, заморозки и долговременного сберегания продуктов.
Какими бывают холодильные компрессоры: плюсы и минусы
На сегодняшний день компрессоры для холодильников можно разделить на несколько категорий
5 лучших недорогих двухкамерных холодильника прошлого года
Лучшие холодильники среди двухкамерных моделей бюджетного сегмента в нашем рейтинге представлены 5 моделями.
Stinol STS 200
Довольно габаритная модель, размеры которой — 60 х 200 х 62 см. Общий объем — 363 л, из которых на холодильный отсек приходится 235 л, морозильное отделение — 128 л. Отличный выбор для хозяек , которые замораживают заготовки на зиму.
ATLANT ХМ 4026-000
Габаритная модель с изысканным дизайном — 60 х 205 х 63 см. Однокомпрессорный холодильник с капельной системой размораживания. Полезный объем — 393 л, морозилка — 115 л, холодильное отделение — 278 л.
Bosch KGV36NW1AR
Техника от производителя высококачественного оборудования. Размеры модели — 60 х 185 х 65 см. общий полезный объем — 317 л, морозилка — 94 л, холодильник — 223 л. Однокомпрессорный холодильник с каперной системой размораживания.
Pozis RK-149 S
Большой холодильник с габаритами 60 х 196 х 65 см. Полезный объем — 370 л, из них холодильный отсек — 240 л, морозильная камера — 130 л. Модель отличается высокой мощностью замораживания продуктов.
NORD NRB 110 932
Однокомпрессорный агрегат с лаконичным стильным дизайном. Размеры — 57 х 201 х 62 см. Общий объем — 346 л, морозильный отсек — 115 л, холодильное отделение — 231 л.
Преимущества продукции
Положить дверь на мягкую поверхность панелью внутренней вверх.
Степень заморозки от положения терморегулятора не зависит. Затем купить ремкомплект подходящего размера.
В таком случае лучше не подгибать ее, а обернуть соотв. Иногда чувствуется запах подгоревшей изоляции; при осмотре обнаруживаются пригоревшие контакты. В последнем случае ТЭН испарителя будет все время греться, но на ощупь по неразобранному холодильнику определить это трудно, ТЭН маломощный.
Он должен работать ненормально, на коротком цикле, так как таймер включается сразу. Это было замечено руководителями всемирного монстра под названием DuPont, крупнейшего химического концерна.
Он существует для теплообмена — отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Затем мотор вновь отключается. Примечание: абсорционные холодильные системы превосходят по экономике компрессионные при относительно небольшом охлаждении больших объемов, напр.
Как проходит подключение компрессора?
Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Что ж, больше ничего и не остается. Важный момент также безопасность. Схема расклинивания компрессора холодильника Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма.
Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур. Полезная информация. В результате выходит, что к нашему реле подключено 4 шнура — 2 от конденсатора, и 2 от вилки. Холодильник должен заработать. Выявление возможных неисправностей Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность.
Стыковка патрубков компрессора с заправочной, нагнетательной и отсасывающими линиями должна быть 6 см, а диаметр 6 мм. Поэтому легального импорта абсорбционных холодильников на горючих газах в РФ и многие другие страны нет. Причины неисправности В основном причинами неисправности компрессора служат: Понижение или повышение напряжения в электросети; Скачки напряжения; Перегрев частей холодильника, вследствие непосредственной близости отопительных приборов; Самостоятельные замены неисправных деталей или их ремонт; Повреждения корпуса или конденсатора при перемещении рефрижератора. Электрическая схема холодильной установки Атлант спроектирована таким образом, чтобы предотвратить быстрый выход их строя элементов, которые в нее входят. Как подключить компрессор от холодильника
Принцип действия пускозащитного реле
Схема холодильника и реле (система реле-компрессор)
Мы будем рассматривать установку компрессора на примере холодильников Атлант, однако адаптировать ее и применить на другом типе холодильников, проблем не составит.
Принцип действия достаточно прост, он широко применяется во многих устройствах, содержащих электродвигатель. Двигатель вращает коленвал, который располагается внутри корпуса. С каждым оборотом поршня приводится в движение поршень; получаются вращательно-поступательные движения. Это и заставляет газ проходить через клапан всасывания, после чего попадать в холодильную камеру.
Задача компоненты в том, чтобы запустить двигатель, благодаря которому и работает компрессор. Чтобы правильно подключить, следует сперва понять из чего узел состоит.
Пускозащитное реле состоит из таких компонентов как недвижимые и движимые контакты, сердечник и его штоки, нагревательные элементы и контакты.
Чтобы установка мотора прошла корректно, следует тщательно изучить работу пускового механизма.
Реле – основа, благодаря которой запускается мотор; именно это устройство выключает его в нужные моменты. Таким образом, оно «спасает» двигатель от перегрузок, заставляет его работать в более щадящем режиме, продлевая срок службы в десятки, а иногда даже в сотни раз.
Алгоритм подключения к компрессору
Прежде, чем приступить к работе, советуем детально изучить схему подключения компрессора.
Устройство пускового реле
Для того, чтобы произвести замену (установку) компрессора нам понадобится тестер (мультиметр), компрессор и, конечно же, пусковое реле
Важно помнить, что запустить компрессор без прибора можно, однако это делается только ради проверки двигателя, в диагностических целях. Если вы хотите установить мотор, чтобы получить работающий полноценный холодильник, всегда следует подключать реле. Мультиметр следует выставить на килоомы (или Омы), после чего замерить сопротивление между обмотками конденсатора
Рабочей обмоткой будет то место, где сопротивление минимально. Именно это место следует подключать к сети 220 Вольт через реле
Мультиметр следует выставить на килоомы (или Омы), после чего замерить сопротивление между обмотками конденсатора. Рабочей обмоткой будет то место, где сопротивление минимально. Именно это место следует подключать к сети 220 Вольт через реле.
Получаем реле, к которому подключено 4 провода: 2 идут от конденсатора, 2 непосредственно от вилки. После этого реле подключается к мотору и вилка включается в розетку.
Это позволяет протестировать компрессор: после подключения к сети, в одну трубку воздух должен всасываться, из другой, наоборот, выдуваться.
Часто так случается, что после подключения, двигатель не работает. Причиной, почти всегда, является клин. Чтобы избежать ее, бежать в сервис вовсе необязательно, можно произвести расклинивание самостоятельно.
Вам понадобится специальное устройство, которое состоит из двух диодов. Устройство нужно подключить к обмоткам мотора и дать кратковременное напряжение на несколько секунд. После этого, спустя 30 секунд повторить процедуру. Расклинивание происходит благодаря «раскачиванию» мотора – с частотой 50 Гц вал двигается в обе стороны, такие вибрации купируют клин полностью.
Конструкция пускозащитного реле. Разница в местоположении разных типов
Пускозащитное реле состоит из следующих компонент:
- недвижимые контакты;
- движущиеся (динамические) контакты;
- штоки сердечников;
- сердечник;
- биметаллическая пластина и ее нагревательный элемент;
- контакты.
Чтобы установка мотора прошла корректно, следует тщательно изучить строение и принцип работы. Иначе процедура запуска компрессора может не увенчаться успехом.
