Двигатель с эксцентриком для вибростола

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

1. Ручки для направления, удерживания, переноса устройства.
2. Электродвигатель необходимой мощи.
3. Эксцентриковый дебаланс.
4. Кабель питания.
5. Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

• перфоратор малых размеров;
• электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

Инструмент

Для конструкции с маневренным валом нужны:

• дрель с электроприводом;
• труба из нержавейки;
• металлический трос в защитном кожухе;
• ось из стали;
• шарикоподшипники – 2 шт.

В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.

Он совмещается с дрелью при помощи эластичного троса.

Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.

Вибромотор своими руками для вибростола

Составляющие вибрационного стола:

1. силовая металлическая конструкция наподобие рамы;
2. столешница, зафиксированная на опорном станке;
3. электропривод – вибродвигатель;
4. пружины, которые нужны для взаимодействия площадки с рамой из стали;
5. пульт управления, установлен на станке.

Плотность бетона достигается при соблюдении таких условий:

1. понижение амплитуды вибрации;
2. ритмичная вибрации площадки.

Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.

Существуют разные версии качественного исполнения, которые различаются местоположением груза.

Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.

Вибромотор на основе перфоратора

Он имеет простую конструкцию, изготавливается из таких деталей:

• стержень из стали;
• шайба торцевая.

Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.

При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.

Что нужно подготовить – инструменты и материалы

Если в мастерской есть всё перечисленное, то можно делать вибростанок для изготовления блоков:

• Сварочный аппарат. Можно собрать вибратор для утряски блоков своими руками и на болтовых соединениях, но сваркой гораздо быстрее.
• Болгарка с отрезным и шлифовальным кругами.
• Дрель и сверла необходимых размеров.
• Болты гайки шайбы и ключи под них.
• Рулетка и линейка, для измерений и разметки.
• Металлический лист – из него будет сделана крышка для вибростола. В домашних условиях можно использовать и деревянный но только для устройства малой мощности в противном случае вибрация очень быстро расшатает крепления.
• Металлические уголки или швеллера для станины или окантовки столешницы, сечением 5-10 мм. Их количество и длина зависят от расчетных размеров стола. Для вибростола своими руками подойдут и металлические трубы, но их сложнее обрабатывать.

На видео вибростол, собранный из подручных деталей:

Основные узлы и требуемые для них материалы следующие:

Станина

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

Пружины

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

Вибро-блок

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.

Как изготовить свой станок и пример его работы на видео:

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.

Технология изготовления вибростола

В интернете можно встретить много различных технологий изготовления вибростола. Перед непосредственным проведением работы следует учитывать:
1. Наиболее прочный метод соединения отдельных элементов – применение заклепок. Они могут выдерживать вибрацию без деформации или разрушения.
2. В 99% случаев применяется сварка, т.к. она выдерживает высокую нагрузку.
3. Высота конструкции подбирается в зависимости от роста мастера и других факторов.

Для работы с заклепками требуется специальный инструмент, сварочные аппараты встречаются чаще, но их применение требует наличие специальных навыков.

Станина

Конструкция рассматриваемого станка крепится на станине. Для ее производства требуется УШМ с соответствующей насадкой. Сборка проводится следующим образом:
1. Свариваются 2 рамки из уголков.
2. Приваривается 4 стойки к рамкам.

Если нет уголков, то может применяться любой сортамент. Примером можно назвать использование круглой трубы в качестве направляющих пружины.

Виброплатформа

Рабочая поверхность представлена виброплатформой. Она выполняется в виде съемного элемента. Для изготовления требуется:
1. Лист толщиной 2,5 мм и более. Он обходится дорого, но при этом может прослужить в течение длительного периода.
2. Есть возможность использовать плиту ДСП. Этот бюджетный вариант можно быстро заменить при необходимости.

Рама столешницы усиливается в центральной части. Монтаж используемого двигателя проводится в нижней части конструкции. Верхняя плита фиксируется за счет пружин, которые располагаются по всему периметру.

Вибродвигатель

Специальный стол для изготовления тротуарной плитки нельзя собрать без главного узла, в качестве которого выступает двигатель.
В продаже встречается большое количество различных моделей, под них придется самостоятельно собрать эксцентриковый узел. Он создается с учетом мощности двигателя и его размеров.

Заводской вибратор

В некоторых случаях рассматриваемый станок может модернизироваться в циркулярную пилу. Для возможности подобной модернизации устанавливается вибратор ЭВ-98Е. Его особенности следующие:
1. Есть регулировка амплитуды.
2. Питание от сети 220 В.
3. Основная сложность заключается в регулировке электрического привода.

Промышленное устройство может прослужить в течение длительного периода. Кроме этого, оно обладает более высокими эксплуатационными характеристиками.

Самодельный вибропривод

Вибропривод в упрощенном виде представлен изогнутым куском арматуры в тисках, который размещается в электрической дрели. На момент включения кусок арматуры обеспечивает разбалансировку, за счет которой возникает требуемая вибрация. Однако подобный вариант не подходит для длительной эксплуатации, т.к. дрель не сможет прослужить долго. Поэтому проводится создание следующей конструкции:
1. На вал надеваются 1 или 2 блина эксцентрикового типа.
2. При необходимости может быть отрегулирована амплитуда.

Подобный привод сможет прослужить намного дольше

При сборке следует уделить внимание надежности крепления блинов, т.к. возникающая нагрузка может стать причиной их смещения

Вибростол для плитки – виды и типы

Чтобы определиться с видом будущего оборудования, нужно понимать, какие вибростолы существуют и какое назначение каждого вида:

По направлению вибрации:

Вибростол с горизонтальной вибрацией;Вибростол с горизонтальной вибрацией

Вибростол с вертикальной вибрациейВибростол с вертикальной вибрацией

Направление зависит от того, как будет установлен ротор. Наибольшее распространение получили столы с горизонтальной вибрацией.

По специализации:

формовочные. Столы предназначены для формирования изделия;

расформовочные (распалубочный). Назначение – выбить (извлечь, вытрясти) изделие из формы с использованием вибрации.

Вибростол расформовочныйТакие вибростолы имеют практически одинаковый вид. Отличает их только установленная на расформовочном столе насадка с отверстиями.

На такую насадку устанавливают форму с изделием и посредством вибрации извлекают его из формы.

Внешний вид стола показан на фото.

Чертеж расформовочной насадки для вибростолаДля индивидуального строительства достаточно изготовить один вибростол с горизонтальной вибрацией. А извлекать плитку из форм не составляет труда, поскольку в частном производстве обычно используют гибкие формы. Тем более, что установить расформовочную насадку можно в любой момент.

Статья по теме: Каким бывает обойный клей

Чертеж-схема расформовочной насадки показан на картинке.

Материал подготовлен для сайта www.moydomik.net

На практике, вибростол, изготовленный для производства тротуарной плитки в домашних условиях, чаще всего используется как основание для отрезного станка или в качестве платформы для установки циркулярной пилы.

Принцип действия вибростола для плитки

Чтобы понимать, какие детали/элементы конструкции понадобятся для работы и зачем каждая из них, коротко опишем принцип работы вибростола.

Рекомендации по изготовлению

При строительстве используются различные виды вибраторов. В зависимости от способа воздействия на раствор, они могут быть поверхностными или погружными. Домашний мастер может использовать любой из них. Отвечая на вопрос, как сделать вибратор в домашних условиях, необходимо отметить некоторые особенности этого процесса.

Начать стоит с выбора материалов и запчастей. В качестве привода может использоваться любой электроинструмент, например, дрель или перфоратор

Однако к ним предъявляется одно довольно важное требование — скорость вращения мотора должна составлять не менее 3000 об/мин. Чем этот параметр выше, тем более производительным будет инструмент

Вибромеханизм представляет собой довольно сложное устройство, если речь идет о профессиональном инструменте поверхностного типа. В погружном вибраторе с этой задачей отлично справится довольно простая вибронасадка, состоящая из металлической ударной части, резиновой муфты, а также гильзы.

На основе дрели

Следует заметить, что самодельный инструмент практически не будет уступать по эффективности проведения работ своим заводским аналогам. Для его изготовления потребуются следующие материалы:

• Сверло по металлу.
• Стальной прут прямоугольного сечения с размером стороны в 150 мм.
• Стержень диаметром в 20 мм
• Трубка из нержавеющей стали диаметром в 400 мм и длиной от 40 до 60 см.
• Трубка из эластичного материала, например, резины.
• Гибкий стержень.
• 2 подшипника.
• Гильза.

Мощность дрели должна быть не менее 1 кВт и желательно, чтобы этот инструмент мог работать еще и на удар. К круглому стержню необходимо приварить прямоугольный, который будет исполнять роль утяжелителя. На конце стержня необходимо просверлить сквозное поперечное отверстие для крепления к приводу. Второй конец должен выступать примерно на 100 мм, чтобы можно было закрепить втулку, предназначенную для защиты вращающегося элемента конструкции.

Затем стержень совмещается с гильзой, а после чего его необходимо установить на подшипники. Также стоит подумать о защитном кожухе, который будет предотвращать попадание в подшипники грязи и тем самым продлит срок их эксплуатации. Трубка из гибкого материала с помощью шкворня соединяется с валом электродвигателя и вибранасадкой.

На базе перфоратора

Изготовленный своими руками вибратор для бетона из перфоратора имеет более простую конструкцию. Следует помнить, что используемый в качестве базового электроинструмент будет работать в режиме удара, а его мощность должна составлять не менее 1,5 кВт. Кроме перфоратора, также потребуются следующие материалы:

• Любая насадка для перфоратора.
• Кусок металлической пластины толщиной от 5 до 7 мм.
• Арматура диаметром 10−20 мм и длиной около 1,5 метра.

Так как бетонный раствор представляет собой агрессивную среду, желательно использовать пластину и арматуру из нержавеющей стали. Сначала необходимо с помощью болгарки отрезать от пластины фрагмент требуемых размеров. Длина арматуры должны быть такой, чтобы прут мог достать до дна используемой для заливки формы. Обе детали соединяются с помощью сварки.

От насадки для перфоратора необходимо отрезать хвостовик и приварить его к свободной оконечности арматуры. На этом процесс изготовления вибратора можно считать завершенными.

Плиту при работе можно установить на поверхность раствора либо прислонить к форме. Под действием создаваемой вибрации смесь будет уплотняться.

Инструкция по изготовлению вибростолов

Если вы не готовы потратить деньги на агрегат, который пригодится вам единожды, но желание сэкономить на покупке тротуарной плитки высоко, стоит попытаться изготовить вибростол своими руками. Что же необходимо, чтобы изготовить вибростол своими руками:

• чертеж;
• четыре стальные трубы;
• уголок (швеллер);
• металлический лист для изготовления столешницы;
• болгарка или электроножницы для работы с металлическими элементами;
• вибромотор на 220 В нужной мощности и четыре болта для его закрепления;
• сварочный аппарат;
• дрель.

В том случае, если все необходимое есть у вас в наличии, можно приступать к изготовлению вибростола своими руками.

1. Оптимальные размеры основания стола — 70 смx70 см, однако каждый мастер вправе изготовить стол таких размеров, которые соответствуют его потребностям. Чем больше объем производства, тем, соответственно, шире должна быть вибрирующая поверхность стола и мощнее двигатель. Основание легко сделать из металлического уголка (достаточно 50×50 мм) или швеллера. Отдельные элементы его можно соединить при помощи электросварки или болтов. В последнем случае конструкция получится разборной. Это удобно, если вы собираетесь перемещать ее с одного объекта на другой. Однако болты имеют свойство расшатываться, поэтому жесткость конструкции уменьшится.
2. К готовому основанию необходимо присоединить ножки из стальных труб. Для придания устойчивости агрегату к ним либо приваривают металлические пластины, либо закапывают их в землю и заливают цементным раствором. Первый вариант используют, если требуется передвижная конструкция. Во втором случае стол будет стационарным.

При изготовлении ножек нужно учесть три момента:

• вибромотор не должен касаться земли;
• высота ножек должна быть такой, чтобы мастеру было удобно работать, не нагибаясь;
• все 4 ножки должны быть строго одинаковых размеров, иначе столешница будет располагаться под углом и бетонная смесь станет вытекать при вибрации.

После того, как вы подготовили основание, пора приступать к изготовлению столешницы. Для этого в каждый угол, а также в центр основания необходимо закрепить шесть стальных пружин. Приобрести их можно на авторынке. Пружины от мопеда, разрезанные на две части, отлично подойдут для изготовления вибростола. Также пригодны пружины от амортизаторов или клапанов автомобильного мотора.

В качестве рабочей вибрирующей поверхности часто используют лист стали с бортиками, к которому снизу прикреплен вибромотор. Место, в котором его следует закрепить, отмечено на чертеже. На столешнице располагают формы, в которые и заливают бетон. Другой вариант конструкции рабочей поверхности — стальная рама с листом ОСБ, ДСП или фанеры внутри.

Соединить столешницу и станину можно разными способами:

• пружину одним концом приварить к рабочей поверхности, а другим — к основанию (неразъемное соединение);
• один конец пружины электросваркой закрепить на столешнице, а другой вставить в стакан высотой, равной трети пружины, установленный на станине;
• можно поменять местами места крепления пружины и расположения стаканов.

Вибродвигатель закрепляют на столешнице неподвижно. Если использовать модели ИВ-98 или ИВ-99, то вибрация получится очень сильной. Рабочая поверхность в этом случае должна быть из стального листа толщиной не менее 10 мм или иметь утяжеление (бетонные балласты).

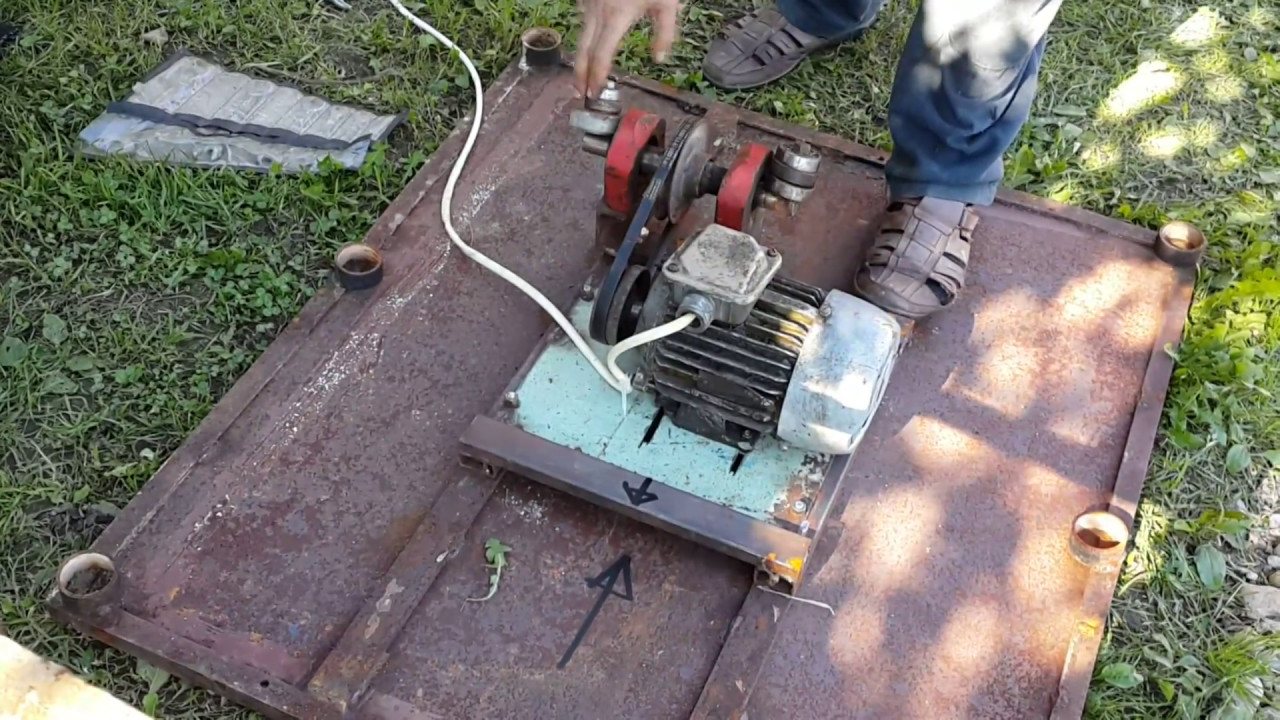

Этого не потребуется, если взять самый обыкновенный электродвигатель и установить на нем самодельный эксцентрик вместо шкива. Впрочем, можно отрезать отдельные его части или просверлить в нем несколько отверстий, произведя таким образом его разбалансировку.

Расположить вибродвигатель можно тремя способами:

• в горизонтальной плоскости (вибрация тогда получится горизонтальной);
• в вертикальной плоскости (с горизонтальными колебаниями);
• под углом в 45 градусов к столешнице (для получения вибрации во всех плоскостях).

Как видите, конструкция проста и изготовить вибростол своими руками вполне реально. Было бы желание.

Как сделать вибростол своими руками чертежи

Как сделать вибростол своими руками, чертежи, схемы, описание.

Основное назначение вибростола

Вибрация стола, позволяет выгнать лишний воздух из бетонного раствора, что в свою очередь улучшает прочностные свойства бетонного изделия.

Из каких же узлов состоит конструкция:

• основание (металлический каркас)• столешница (рабочая плоскость стола)• пружины (круглого или прямоугольного сечения)• вибратор (площадочный однофазный вибратор)

ОСНОВАНИЕ

Подготовим необходимый материал:

• труба металлическая прямоугольная 25х50х3 (мм) ГОСТ 8645-68• труба металлическая квадратная 50х50х3 (мм) ГОСТ 8639-82• труба металлическая 63,5х3,5 (мм) ГОСТ 8734-75• листовой металл толщиной 4 (мм) ГОСТ 19903-74

И так, как сделать вибростол своими руками по представленному чертежу?

Из труб нарежем заготовки необходимой длины. Из листового металла нарежем квадратные заготовки и просверлим в каждой (по углам) четыре сквозных отверстия. Все детали сварим между собой и получим жесткое основание, которое закрепим к поверхности пола при помощи анкерного соединения.

СТОЛЕШНИЦА

Подготовим необходимый материал:

• труба металлическая прямоугольная 25х50х3 (мм)• труба металлическая 63,5х3,5 (мм)• уголок металлический горячекатаный равнополочный 25х25х3 (мм) ГОСТ 8509-93• листовой металл толщиной 3 (мм)• листовой металл толщиной 5 (мм)

По представленному чертежу

Подготовим заготовки и сварим их между собой. Уголок, приваренный по периметру стола, будет являться его границей, и удерживать форму во время работы механизма.

Снизу стола приварим металлическую пластину с посадочными отверстиями под вибратор.

ПРУЖИНЫ

Выбираем из стандартного ряда производителей ГОСТ 18793-80, жесткость которых принимаем исходя из эксплуатационных нагрузок.

ВИБРАТОР

Выбираем из модельного ряда отечественных производителей, можно использовать марку ИВ-99Е

Технические характеристики:

• рабочее напряжение, В – 220• сила потребляемого тока, А – 1,9• потребляемая мощность, Вт – 250• вес, кг – 14,5

Схема подключения – в руководстве по эксплуатации вибратора.

Порядок сборки:

1. Закрепляем к полу основание.

2. В трубы по углам вставляем пружины.3. Закрепляем снизу столешницы вибратор.4. Столешницу устанавливаем на пружины трубами вниз.

Как сделать вибростол своими руками, чертежи и подробное описание конструкции под рукой, осталось только желание, и выделить немного свободного времени.

Заказать чертеж

Технология изготовления вибростола

В процессе изготовления вибростола из стали нужно учесть следующие моменты:

• наилучший вариант крепления — заклепки, поскольку они способны долгое время выдерживать вибрационные нагрузки;
• чаще применяют сварку, из-за чего виброплощадку крепят к станине через пружины;
• высоту конструкции подбирают индивидуально — она зависит от комплекции мастера;
• вибратор крепят хомутами к плите либо на площадку, которую приваривают к ней снизу.

Наиболее экономичным решением являются сборные конструкции:

• Они подходят для изготовления бордюров, красивых фигурных элементов или лотков ливневки.
• После обустройства дорожек тротуарной плиткой и стоянок стол-пресс можно переставить на виброплиту для заключительного выравнивания и уплотнения облицовки.
• Форма устройства может трансформироваться в столешницу циркулярного станка.

Станина

Для изготовления этого элемента можно воспользоваться любой схемой вибростола либо произвольными размерами. Конструкцию выполняют методом сварки из уголка двух одинаковых рамок либо сборкой станины путем приваривания 4 стоек к рамкам.

Вместо уголка подходит также любой сортамент. Укосины с ребрами жесткости совершенно не обязательны, поскольку оборудование не предполагает воздействие значительных эксплуатационных нагрузок.

Виброплатформа

Чтобы обеспечить мобильность устройства, обязательным условием является наличие съемной крышки-платформы виброспресса. Ее можно получить из следующих материалов:

• стальной лист от 2,5 мм;
• многослойная фанера, плиты ДСП, ОСБ.

Для закрепления вибродвигателя снизу центра платформы рекомендовано использовать такие методы:

• усилить несущую раму столешницы, использовав посередине ее уголок, к нему приварить пластины, являющиеся местом крепежа электропривода;
• в плите высверлить отверстия, чтобы через них винтами, имеющими потайную головку зафиксировать мотор;
• приварить к столешнице снизу хомуты (если она металлическая);
• установить двигатель на земле, выполняя передачу вращения посредством ремня на вал, снабженный эксцентриком (его крепят к плите на подшипниках).

Для установки пружин, способных усилить вибрацию, передаваемую  двигателем, требуется подготовить посадочные поверхности. С этой целью углам станины приваривают отрезки труб, заводя в них концы пружин. Если платформа выполнена из уголка, тогда пружины приваривают непосредственно к нему либо устанавливают их внутри отрезков труб. При трубчатой форме стоек станины пружины сразу закладывают внутрь уже готовых стаканов.

Вибродвигатель

Рисунок 3. Устройство вибростола для плитки

Изготовить вибропресс без главного узла не представляется возможным, поскольку он обеспечивает колебания верхней платформы. Для этой цели понадобится готовый вибратор либо самостоятельно изготовленный эксцентриковый узел, состоящий из электродвигателя подходящего размера и мощности.

Заводской вибратор

Поскольку предполагается, что самодельный вибрационный стол после завершения бетонных работ необходимо будет переделать в циркулярку, лучшее решение для привода — заводской мотор «Вибратор ЭВ-98Е площадный». У него настроена регулировки амплитуды колебаний, благодаря чему вынуждающую силу удобно установить так, как требуется для комфортного биения в 1 мм.

Самодельный вибропривод

Примитивный образец решения, как сделать своими руками вибростол для выпуска тротуарной плитки — это изогнутый в тисках кусок арматуры, который зафиксирован в электродрель. После включения инструмента, закрепленного на хомуте, а затем регулировки оборотов, такой изогнутый край прута обеспечивает разбалансировку, чем создается необходимая вибрация.

При применении б/у электродвигателя используется схема, схожая заводской конструкцией:

• на шпонку вала крепят эксцентриковый блин;
• появляется возможность регулирования амплитуды.

Знакомимся с оборудованием – вибрационный стол

Для машинной формовки изделий из бетона, залитых в специальные формы применяется вибрационное оборудование – вибростол формовочный универсальный. Своими руками изготовить агрегат возможно, главное, понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещены залитые формы.

Плита совершает до трех тысяч колебаний за одну минуту, что позволяет:

• повысить плотность бетонного массива;
• увеличить прочностные характеристики;
• избавиться от воздушных включений.

Похожие записи:

Дешёвые заборы, бюджетные варианты. как сделать забор своими руками Гидропонные системы: виды и особенности, обзор лучших установок Самая популярная марка бетона для строительства фундамента Регулировка оборотов кулера своими руками, схемы и ход работ Лучшие наборы инструментов для автомобиля Мишени для стрельбы на а4. распечатать мишень для стрельбы на формате а4
