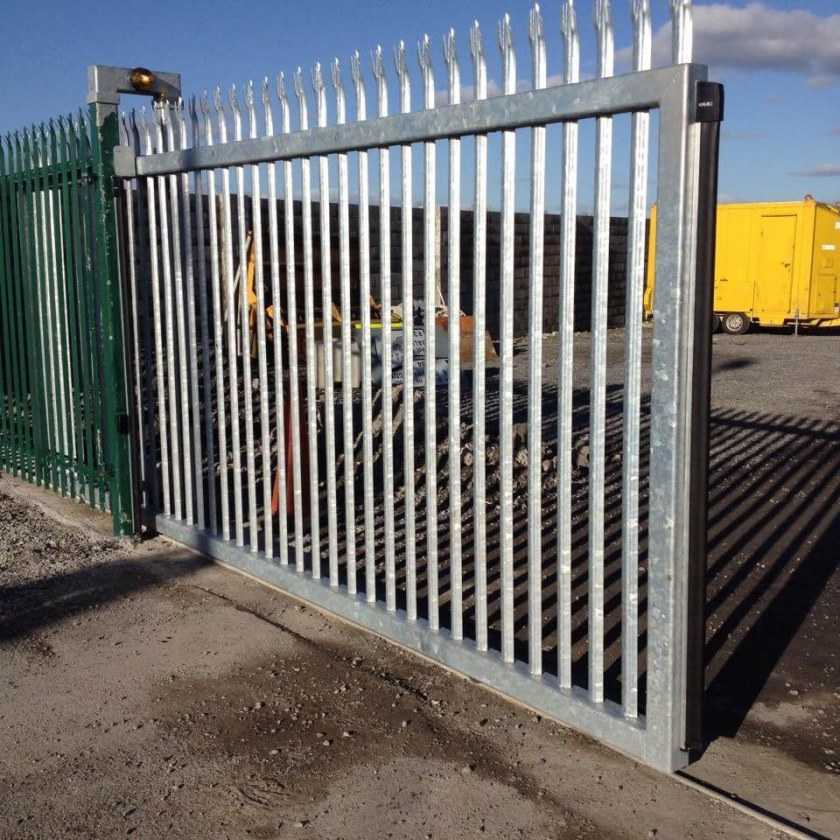

Как сделать сдвижные ворота из листового металла своими руками

Установка сдвижных металлических ворот своими руками рекомендована в тех случаях, когда требуется перекрыть широкий проезд, причем без установки верхней несущей балки. Их конструкция имеет четыре основных узла:

  • каркас-ферму высотой 1800 и длиной 6500 мм с направляющим роликом и концевым упором;
  • направляющий швеллер длиной 6500 мм со стопором и упором;
  • правый (если смотреть на ворота со стороны двора) опорный столб из квадратной трубы 80 х 80 х 2500 мм с установленными на нем опорным и направляющим роликами;
  • левый опорный столб тех же габаритов с приемным роликом и запорным шпингалетом.

Каркас сдвижной створки сварен из квадратных труб 40 х 60 х 2 мм и 40 х 25 х 2 мм с установленной для крепления металлопрофиля окантовкой из уголка 25 х 25 х 3 мм. Каркас состоит из прямоугольной рамы, которая перекрывает пролет двора, и треугольной консоли, на конце которой закреплен ведущий ролик. Посредине прямоугольной рамы вварена рама для калитки. С левой (противоположной от консоли) стороны к торцу нижней трубы рамы приварен уловитель из отрезка металлической полосы, который облегчает попадание створки на опорный ролик левого столба. Дополнительная продольная вставка от рамы калитки до конца консоли увеличивает прочность и жесткость этого конструктивного узла.

Чтобы сделать сдвижные ворота так, как предполагает правильная технология, нужно в нижний угол консоли вварить втулку крепления оси ролика, перемещающегося по швеллеру при движении ворот. Этот ролик состоит из корпуса, оси, распорной шайбы, двух подшипников №80205 и шайбы с гайкой М14. Такую же конструкцию имеет каждый из роликов, по которым катится нижняя опорная труба, и тех, которые направляют движение верхней трубы рамы ворот.

После того как закуплены материалы и комплектующие, нужно выточить детали роликов и собрать роликовые узлы. Затем готовят ямы для опорных столбов, устанавливают их и бетонируют. В столбах сверлят отверстия для осей роликов на высоте 150 мм от земли.

Пока застывает раствор, можно приступить к изготовлению каркаса. Заготовленные в соответствии с проектными чертежами детали нужно разложить на ровной поверхности и соединить электросваркой. Верхний и нижний ребра каркаса должны быть строго параллельны, а все выполненные соединения абсолютно надежны, без раковин и не-проваров. Кроме контрольных измерений размеров можно провести Дополнительную проверку путем «прокатки» готовой рамы между предварительно смонтированными на правом опорном столбе верхним направляющим и нижним опорным роликами.

Вдоль его стены на высоте, соответствующей положению нижнего ролика на правом опорном лбе, нужно просверлить глухие отверстия и болтами М12 х 140 мм Дюбелях закрепить монтажные пластины. К этим пластинам строго параллельно земле нужно приварить направляющий швеллер. К швеллеру сверху приваривают отбойный уголок 25 х 25, который будет удерживать ведущий ролик

Учтите, что самым нагруженным элементом конструкции ворот является именно этот ролик, поэтому его изволению следует уделить особое внимание

По бокам рамы наверху устанавливают концевые упоры из полосы. Приваривать их не стоит, лучше прикрутить болтами с возможностью дальнейшей регулировки.

После того как рама смонтирована, ее устанавливают на правом столбе между опорными роликами, а задний (консольный) ролик заводят в швеллер и прокатывают, проверяя легкость движения. Смонтированная конструкция должна обеспечивать плавное, без особых усилий перемещение рамы ворот вручную. Упоры выставляют так, чтобы ворота в крайних положениях при их закрывании и открывании не теряли контакта с нижним и верхним роликами правого столба.

После того как упоры конечных положений ворот займут назначенные им места, монтируют калитку с навесами, шпингалеты и замки.

В завершение работ всю конструкцию грунтуют, красят и обшивают ворота листовым металлопрофилем. Профлист обрезают так, чтобы он входил в проем рамы, и крепят к уголку.

Видео «Металлические ворота своими руками» демонстрирует все этапы работы:

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

  • подвесной;
  • рельсовый;
  • консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

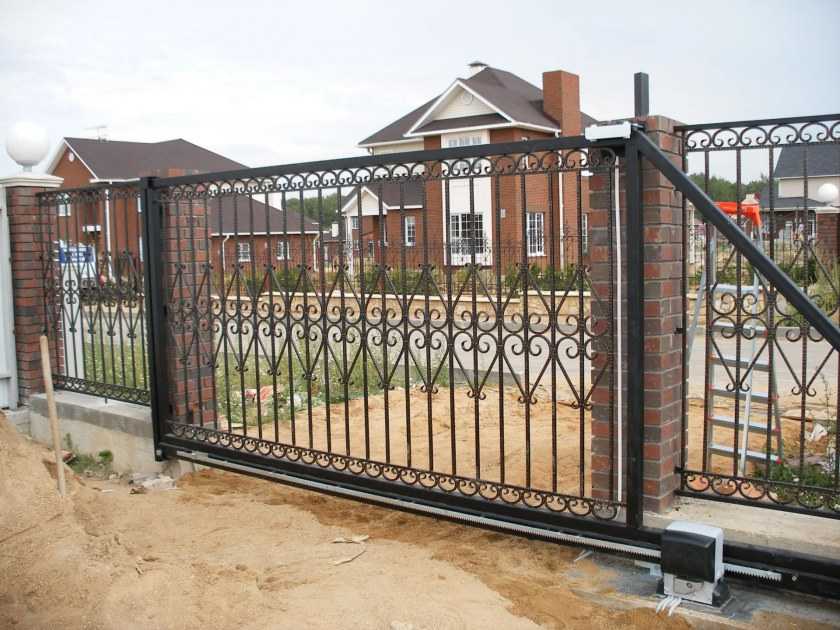

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

  1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
  2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
  3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Обшиваем ворота

Если для обшивки выбирается материал (профлист, поликарбонат и пр.), который крепят саморезами или заклепками, нужно предварительно каркасы очистить от грязи и ржавчины. После обработки антикоррозийным составом проводится грунтовка и окрашивание. Финишную отделку обшивки, если она сделана из листового или кровельного железа, выполняют после сваривания.

На популярные распашные ворота из профнастила и поликарбоната стараются подобрать листы, чтобы не было шва на створке. Если добыть материал такого размера не удается, первая полоса выставляется по уровню и крепится парой саморезов. После проверки положения их вворачивают во все волны, прилегающие к элементам сваренного каркаса. Следующий лист крепится внахлест на волну предыдущего.

Обшивку также делают из других материалов:

  1. Дерева. Доступный, красивый вариант с возможностью легкой замены. Однако требуется регулярный уход. Следует учитывать, что при высыхании древесина может растрескаться.
  2. Металлического листа. Обшивка прочная, но тяжелая.
  3. Кованные. Возможность создания оригинальных дизайнов, но сваривать такие ворота могут только специалисты.
  4. Металлической сетки. Невысокая цена, простота выполнения работы, небольшой вес. Однако эстетика никакая, а доступность просмотра прилегающей к дому территории посторонними людьми мало кому понравится.
  5. Комбинированные варианты сваривают из кованых элементов, поэтому форма распашных ворот может быть любой. Для защиты от любопытных, створки со стороны двора обшивают металлическими, профильными или поликарбонатными листами. Монтаж обычно выполняют специалисты, так как сварить ворота этого вида новичку не по силам.


Перед обшивкой ворота необходимо защитить от коррозии, погрунтовать и покрасить

Технология сборки и установки

Составив схему распашных ворот, вы можете приступать к сборке системы. Собирать ее следует на земле или выровненной поверхности. Подготовив детали с допуском в 1 мм, необходимо сверить прямые углы и сварить элементы будущего периметра створок. Далее устанавливаются диагонали и поперечины.

Разметку под петли для ворот распашных необходимо осуществить таким образом, чтобы от края рамы отступ был равен 40 см. Шарниры можно приобрести в магазине или заказать в токарной мастерской. На следующем этапе можно подвести навесной столб и прихватить детали.

Осуществляя монтаж распашных ворот, на следующем этапе вы должны проверить, всё ли точно по размерам. Теперь можно приступать к полной сварке. Однако ею можно и не пользоваться, в этом случае каждый навес следует прикручивать на саморезы. Окрасив металл, профлист вы можете укрепить шурупами с прессшайбой.

Популярные типы конструкций

Среди самых популярных типов конструкций выделяют следующие:

  • раздвижные;
  • поворотно-откидные;
  • распашные;
  • рулонные;
  • складные.

Раздвижные ворота считаются беспроигрышным вариантом, так как при эксплуатации они не вызывают проблем.

Легко открываются, требуют минимум пространства. Состоят из одного полотна, которое передвигается по рельсам. Пользуются наибольшим спросом в нашей стране.

Полотна двигаются вдоль стены, поэтому единственное что нужно будет делать — устранять мусор и лёд на пути движения полотна. Делаем откатные ворота из прочного метала, но не оказывая высокой нагрузки на рельсы.

Поворотно-откидные ворота скорее всего подходят для гаражных площадей или отдельных стоянок во дворе.

Как сделать подъемные ворота, чтобы они годами держались? Вопрос непрост, так как срок службы зависит как раз именно от качества выполненной работы.

Самым привлекающим вниманием вариантом являются всё-таки именно распашные ворота. Кроме этого, они являются идеальным вариантом для фантазий, можно выполнить абсолютно любую огромную конструкцию из разных материалов

А главное, что они красиво открываются и привлекают внимание прохожих. Но несмотря на ряд своих приятных моментов, распашные зачастую создают ряд проблем зимой, необходимо постоянно убирать снег по обе стороны двора

Рулонные ворота скорее являются бюджетным вариантом и самым простым в установке

Важно отметить, что рулон не занимает много пространства и легко открывается

Кроме этого, они просты в ремонте, как и механизм их работы. Вы можете свободно выбирать цвет конструкции, подходят под любые дизайнерские решения.

Ещё один хороший вариант — складные. Их особенность в том, что они как бумага легко складываются в одну незаметную конструкцию. Вам может показаться, что ворот вообще нет в этом дворе.

На самом деле, здесь присутствует максимально высокий уровень удобства, кроме постоянного ухода. Ржавчина может легко уничтожить петли полотен, время от времени может понадобиться ремонт.

Определившись с конструкцией ворот, можно приступать к выбору материала, а также вникнуть во все тонкости этого «рукоделия».

Как сделать гаражные ворота своими руками — пошаговый процесс

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

  1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
  2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
  3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
  4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
  5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.


Виды гаражных ворот: 1. Секционные; 2. Роллетные; 3. Подъемно-поворотные; 4. Распашные

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

Инструкция по изготовлению замка состоит в следующем:

  • Изготавливается основа замка из металлической пластины.
  • Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
  • Выполняется гибка накладок в тисках по эскизам.
  • Делается задвижка.
  • Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
  • Накладки привариваются к краям основания.
  • Сверлятся отверстия для крепления замка к двери.
  • Трубка аккуратно приваривается перпендикулярно к основе.
  • В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Распашные. Самый примитивный вид, но в одночасье и самый надежный. Конструкция ворот очень простая – это две створки, которые вешают на петли и закрывают плотно, не оставляя промежутков. Такой тип при желании вы можете соорудить самостоятельно без особых затрат.
Откатные. Данный вид появился в начале 20 столетия. Конструкционно – это одна створка, которая отводится в сторону по основной стене. Также, створок может быть две по желанию, которые будут разъезжаться в разные стороны. Данная конструкция ворот требует наличия свободного места на стене, в связи с чем, они более применимы для организаций промышленного назначения.
Подъемно-поворотные. Про этот вид мы узнали сравнительно недавно. Конструкция таких ворот представляет собой сплошное полотно, которое поднимается вверх и останавливается в положении параллельно к полу. Принцип работы ворот гаражных подъемных заключается в использовании шарнирно-рычажного механизма и направляющих. Данный вариант больше всего подходит для гаражей с небольшой площадью, ведь ворота практически не занимают драгоценного пространства

Кроме того, важно учитывать, что данная конструкция подходит для отапливаемых гаражей либо местностей с теплым климатом.
Подъемно-секционные. Новаторское конструкционное решение для гаражных ворот

Это полотно из нескольких сегментов, которые складываются и поднимаются по направляющим к потолку. Принцип работы ворот гаражных подъемно-секционных заключается в использовании пружинного механизма и направляющих с передачей по цепочке.
Роллетные. На практике используют достаточно редко, поскольку они не могут обеспечить требуемой надежности. Конструкция ворот представляет собой пластины из алюминия, которые заезжают, складываясь в короб, закрепленный под потолком.

Конечно же, секционные и подъемные механизмы избавят вас от необходимости чистить снег перед гаражом, но в любом случае вы не сможете заехать вовнутрь, если перед входом будет навалено много снега. Поработать лопатой придется в любом случае.

Основные преимущества металлических моделей

Ворота для гаража из металла – простой и надежный вариант. Он имеет ряд преимуществ перед другими моделями:

  1. В первую очередь – это цена изделия. Доступный материал, отсутствие дорогих узлов делают его оптимальным.
  2. Надежность конструкции. За счет отсутствия сложных узлов и электроники такой вариант является максимально удобным и долговечным.
  3. Возможность изготавливать ворота больших размеров и необходимой ширины.
  4. Тихая работа. При своевременном смазывании петель открытие гаража не будет сопровождаться лязгом и скрипом.
  5. Простота ухода. Очищение поверхностей не доставит труда – их можно мыть, чистить. А в случае необходимости – покрасить в любой цвет.
  6. Привлекательный внешний вид. Широкий ассортимент материалов, используемых для отделки, позволяет изготовить любую конструкцию, максимально подходящую под экстерьер. Материал прекрасно сочетается с любыми видами стройматериалов.

Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Сборка полотна

Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.

Монтаж автоматических механизмов

Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.

К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.

К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.

Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.

Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.

Выбираем материалы для изготовления

Оптимальным вариантом по соотношению качество/цена будут распашные ворота, сваренные из профильных труб. Для каркаса выбирается сечение 40×20×2 мм. Если предполагается установка автоматики 60×40×2мм. Сечение опорных столбов зависит от того сколько весят распашные сварные ворота:

  • меньше 150 кг — 80×80×4мм;
  • 150 — 300 кг — 100×100×5мм;
  • больше 300 кг — 100×140×5мм.

Распашные ворота для дачи, если на ней отдыхают только летом, можно сваривать из старых водопроводных труб 1/2 — 1 дюйм или уголка 40×40. Листовой материал для обшивки выбирается в зависимости от предпочтений и финансовых возможностей. Например, можно сделать ворота с прозрачными вставками. Чтобы их мог открывать даже ребенок, каркасы навешивают на шариковые петли. Краску по металлу выбирают обычно под цвет забора.

Сборка ручки

В комплект для ручного поднятия и опускания сэндвич-панелей входит пружинный запор и ручка. Человек тянет за трос, и механизм приводится в действие. Пошаговая инструкция:

  1. Сначала закрепляют ручку. На ней есть отверстия для крепежных элементов, которые устанавливают на нижнюю секцию. Для этого извлекают декоративный корпус на самой ручке, отверстия подгоняются под полотно, ставят болты, которые сильно затягивают. Крышку устанавливают в исходное положение.
  2. Пружинную задвижку приделывают на высоту 3 секции от пола. В направляющей изготавливают отверстие немного больше, чем сечение штыря.
  3. На нижнюю петлю с роликом крепят основной трос.
  4. Другой конец тросика завязывают узлом вверху конструкции, где монтировались потолочные направляющие дуги, они с внешней стороны обустроены специальным углублением.

Останется проверить прочность узлов. Если они ослаблены, то их затягивают пассатижами.

Как правильно выбрать материалы

Можно построить простейшие ворота из дерева. Это отлично подойдет, например, для входа на огород. В качестве входа на участок, деревянные ворота совершенно не подходят. Это обусловлено низкой надежностью и ударопрочностью. В этом случае отлично подойдут металлические, либо из каких-нибудь сплавов.

Выбирая материал для ворот необходимо брать во внимание несколько факторов. Самый первый это прочность конструкции

Насколько ворота должны быть устойчивы и ударопрочны.

Если речь идет об обычном дачном участке, на котором нужно установить ворота, подойдет обыкновенная металлочерепица. Она легкая, относительно прочная, не требует почти никакого ухода. А сделать своими руками автоматические распашные ворота на их основе очень легко.

Раздвижные варианты

Раздвижные железные ворота своими руками сделать немного сложнее, чем распашные, но задача тоже выполнима, если подойти к работе с ответственностью. Такой тип ворот имеет несколько подвидов, каждый из которых подходит для определённых условий местности. Но все они подразумевают наличие свободного места вдоль забора, так как после открытия становятся практически впритык к забору, параллельно ему.

Раздвижные простые ворота бывают нескольких подвидов:

  • откатные;
  • консольные;
  • подвесные.

Все они ходят по рельсе (направляющей), другому металлическому профилю или швеллеру. Подвесной вариант не очень популярен среди владельцев дачных коттеджей, так как подразумевает открывание ворот по установленной сверху направляющей конструкции. Таким образом, въезд габаритной техники ограничивается, а это не очень удобно в сельской местности.

Откатные ворота ходят по рельсе, установленной вдоль стены. Вариант тоже не очень популярный, особенно в снежных регионах. Ворота будут работать безотказно только в том случае, если в направляющей нет посторонних предметов и она полностью очищена от грязи и льда. В снежных региона при большом минусе такие ворота будут бесполезны. Их лучше устанавливать в южных областях.

Для обеспечения свободного открывания конструкции на столбе со стороны открывшихся створок устанавливают ролики и опорные скобы. Ролики также прикрепляются снизу. С их помощью створки передвигаются по направляющей.

Консольные конструкции – самые удобные, так как имеют несколько подвидов, из которых можно выбрать оптимальный. К воротам жёстко прикреплена балка, которая двигается в консольном механизме. Устройство очень надёжное, поскольку жёстко закреплено, и ему практически не страшны минусовые температуры.

Такие ворота более сложно изготовить и установить, но балка у них не касается земли, и, соответственно, на ней практически не намерзает лёд. Кроме того, есть необходимость в установке только одной мощной опорной стойки. Самодельные ворота будут сдвигаться в одну сторону, поэтому опора нужна именно с этой стороны. Консоль можно монтировать сверху ворот, снизу и посередине.

Не забываем про нюансы расположения балок

Расположение консоли в нижней части створок – тоже довольно удобный вариант, который не требует установки направляющей рельсы. Хотя нижнее расположение балки способствует загрязнению конструкции в большей мере, чем среднее и верхнее.

Верхнее положение полностью обезопасит конструкцию от загрязнений, но потребуется укрепление опорного столба и створок, так как нагрузка будет больше, что может привести к деформации в последующем.

Консольные варианты вполне можно сделать и самостоятельно, если есть определённый опыт работ. Необходимо разбираться в чертежах и иметь общие знания в физике и механике. Если ответственно подойти к производству, то можно сделать створки, которые не отличить от заводских моделей. Любые ворота можно сделать автоматическими. Для этого достаточно оборудовать их соответствующим приводом и можно будет открывать, не выходя из машины.

Монтаж откатных конструкций

Если сравнивать с распашными вариантами, то раздвижные установить значительно сложнее. Между воротами должны быть расположены кирпичные столбики, на которых монтируются ролики, опорные скобы и другие детали механизма.

К тому же монтаж откатных конструкций зачастую происходит вместе с автоматизированной системой открытия и закрытия. Установка привода тоже требует соответствующего опыта. Хотя можно обойтись упрощённым вариантом.

Если консоль расположена снизу, то швеллер, по которому будут ездить ворота на роликах, монтируется тоже снизу. А если посередине или сверху, то направляющая будет располагаться вместе с консолью и крепиться на опорных столбиках.
