Подъемные гаражные ворота своими руками

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

  1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
  2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.

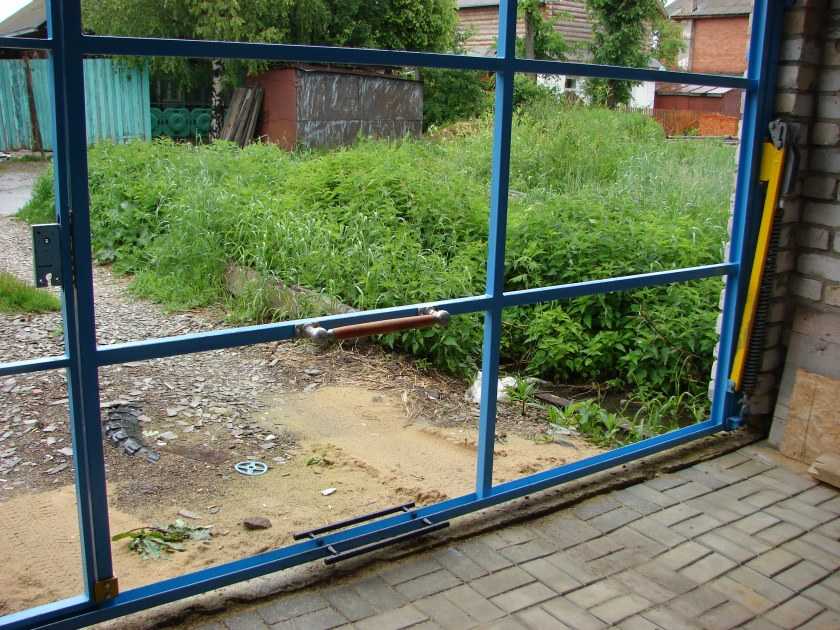

  3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
  4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
  5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
  6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
  7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
  8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
  9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
  10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Устройство подъемного механизма

Ворота открывают до того уровня, пока нижняя сторона покрытия не приведет в действие ролик, установленный вверху направляющей. В таком приподнятом состоянии конструкцию фиксируют деревянными планками.

На нижнем ролике есть трос, его край приподнимают наверх, просовывают через верхнее скользящее колесо, прикрепленное к боковой опоре. Далее его заводят на второе колесо, монтированное изнутри профиля. Тросик протягивают поверху до перемычки. На пластинке во внутренней части направляющей ослабляют болт и пропускают край троса. В итоге его помещают в специальное углубление, а крепежный элемент максимально затягивают.

На этом этапе на стойке выбирают промежуточное положение, в идеале — в центре. Затем регулируют пружину и натягивают ее. Она установлена на опоре. Крепят изделие к 4 болтам. Чтобы установить нужное натяжение пружины, ворота приподнимают на высоту 100 см (на уровне первоначальных отметок) и полотно опускают.

Это интересно: ворота в частном доме.

Если ворота быстро опустились на пол гаража, это означает слишком слабое натяжение, т.е. пружину надо натянуть еще сильнее. Если сэндвич-панель на этом же расстоянии опустится, но останется небольшой зазор между основанием и первой секцией: следовательно, пружина чрезмерно натянута и не позволяет конструкции полностью закрыться, ее придется ослабить.

Финальная работа предполагает монтаж фиксаторов полотна. Изделие поднимают до того уровня, чтобы от верхней перемычки и низа ворот расстояние составляло 10 см. На направляющей, которая на потолке, карандашом делают отметины в том месте, где заканчиваются секции.

К отметке прикладывают упор, стопор и фиксатор, снова делают метки для крепежа. Фиксатор уже оснащен отверстиями, поэтому их делают только на перекрытии. В итоге подъемные ворота сдвинутся на стопоры и дальше не смогут открыться.

Установка секционных ворот своими руками окончена. Мастер проверяет сборку конструкции, болты, сэндвич-панели, тросы и несколько раз поднимает и опускает ворота, после чего ими можно свободно пользоваться.

Специально для вас:

Как сварить ворота для гаража своими руками

Изготовление ворот из профильной трубы своими руками

Как сделать секционные ворота для гаража своими руками

Откатные, распашные и автоматические въездные ворота

Привод для распашных ворот, сделанный своими руками

Изготовление своими руками хоккейных ворот

Виды подъемных ворот по типу открывания

Разберем основные нюансы функционирования каждого из типов.

Поворотные

Подъемно-поворотная конструкция относится к простым механизмам. Цельная створка будет подниматься за счет работы привода (рычажно-шарнирного или системы противовесов).

Основные элементы:

  • направляющие (закреплены на потолке);
  • створка;
  • коробка;
  • рама из стали;
  • двигатель.

При открытии створка поднимается практически под прямым углом, после чего сдвигается на потолок.

Плюсы изделия:

  1. Встроенная система блокировки дверей, которая повышает надежность и взломоустойчивость конструкции.
  2. Возможность теплоизоляции.
  3. Прочная цельная створка.
  4. Легкость открытия, закрытия помещения.
  5. Монтаж проще, в сравнении с другими моделями.

Среди минусов:

  1. Большой вес полотна требует установки усиленной рамы, чтобы та смогла выдерживать такую нагрузку.
  2. Не подлежит частичному ремонту. Поврежденную створку меняют целиком.
  3. Уменьшается высота потолка в гараже на 20‒25 см.

Складные (секционные)

Полотно собрано из нескольких панелей, соединенных между собой шарнирными петлями. Стандартная ширина секции ‒ от 40 до 60 см.

Открываться створка будет просто, двигаясь по направляющим профилям под потолок. За смещение отвечает механизм с пружинами растяжения.

Среди плюсов подъемно-складных ворот:

  1. Они подлежат частичному ремонту. Поврежденная секция заменяется без демонтажа всей конструкции.
  2. Экономия пространства внутри, снаружи гаража.
  3. Подходит к установке в проемы разных размеров.
  4. Дополнительный элемент теплоизоляции помещения.
  5. Аккуратный вид.

Минусы:

  • Мастера отмечают, что секционные створки не подходят для слишком частого использования, поскольку подшипники с роликами быстро изнашиваются.
  • Степень защиты от взлома ‒ средняя, ближе к слабой. Готовые ворота обойдутся дорого. Сделать их самому довольно сложно.

Рулонные

Дверь состоит из множества тонких планок (ламелей). Материал ‒ алюминий.

Под потолком крепится барабан, по бокам проема фиксируются направляющие профили. Планки соединены с барабаном специальным тросом. Когда барабан крутят, то полотно начинает складываться в рулон и наматываться на барабан.

Контролировать работу ворот можно вручную или подключить автоматику и делать это удаленно пультом или телефоном.

Рулонная створка компактна, весит мало, но хозяева отмечают низкую устойчивость ко взлому, механическим повреждениям, небольшой срок службы.

Установка коробки в проеме

Для монтажа коробки можно использовать деревянный брус или металлические уголки. Для работы с металлом понадобится сварка. Инструкция, как сделать деревянную коробку своими руками:

  1. Деревянный брус обрезают, ориентируясь на подготовленный чертеж.
  2. Края срезов тщательно шлифуют при помощи наждачной бумаги.
  3. Поверхности бруса лучше обработать рубанком для получения идеального покрытия.
  4. Все детали подвергают предварительной пропитке антисептиком, антипиретиком, влагостойкими и противогрибковыми составами (металлические уголки покрывают антикоррозийным составом).
  5. Собирают коробку, используя нагели, саморезы и металлические уголки по внутреннему контуру конструкции.

Коробку устанавливают по внутренней поверхности гаражного проёма, стараясь разместить брус вплотную к подлежащей основе.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Как изготовить гаражные ворота из дерева

Сделать ворота для гаража согласно всем правилам и строительным нормам можно без особого труда.

Перед тем, как изображать на чертеже гаражные ворота, которые будут сделаны своими собственными руками, необходимо замерить высоту и ширину проема при помощи рулетки.

Делаем чертеж и подготавливаем проем

В чертежный план необходимо занести:

  1. Вертикальные стояки и горизонтальную балку из бруса для сооружения проема.
  2. Между проемом и створками ворот необходимо оставить зазор в 10 миллиметров, и указать это в чертеже. Подобное действие также касается расстояния в самом притворе, промеж двух створок, и калитки, где зазор тоже должен быть учтен.
  3. Подробно отобразить створки, с учетом каркаса и облицовочного материала. Каркас обязательно должен быть укреплен диагональными балками (укосинами).

К изготовлению проема нужно приступать лишь после полной готовности чертежа. Кроме того, перед началом самого процесса необходимо подобрать ровную площадку, для соблюдения необходимого уровня и во избежание нахлеста створок.

Опорные брусья 100х100 нужно вогнать в грунт где-то на 1,5-2 метра, часть изделия, находящуюся в земле, смазать мастикой на основе битума, а ямы заполнить бетоном. К гаражным стенкам стояки и перемычку прикрепить саморезами.

Монтируем каркас

После того, как чертеж готов, можно приступать к изготовлению ворот. Для сбора каркаса и обшивки необходима гладкая площадка, брус и рубанок.

Отмеренный брус для каркаса необходимо распилить на заготовки нужных размеров и подвергнуть обработке рубанком. Затем подготовленные части необходимо промеж собой скрепить, к примеру, саморезами, а стыки соединения смазать клеем.

Отделочные работы

Для изготовления обшивки доски необходимо подвергнуть распиловке и ошкуриванию при помощи рубанка.

Для утепления гаражных ворот используют как минеральную вату, так и любой другой теплоизолирующий материал. Но в этом случае дощатый материал, предназначенный для обшивки, необходимо закреплять изнутри гаражных изделий.

Установка петель и крепление створок

Уже готовые створки навешивают на металлические петли. А так как гаражные ворота достаточно массивны, их установка проводится совместно с помощниками.

Обработка поверхности

Обработка поверхности гаражных ворот, для красоты и защиты от всевозможных внешних воздействий, проводится с использованием разнообразных защитных покрытий. Первым слоем, при помощи специального раствора, ворота грунтуют, а затем массивное изделие подвергают окрашиванию с использованием материалов в виде морилки или краски.

Привариваем засовы

Для гаражных ворот подойдут как наружные, так и внутренние засовы. Современный рынок их предлагает множество, это и засовы-вертушки, шлагбаумы, сдвижные механизмы.

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к

предназначен для защиты имущества.

Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаМеханическая система защиты от обрыва пружиныЭлектропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

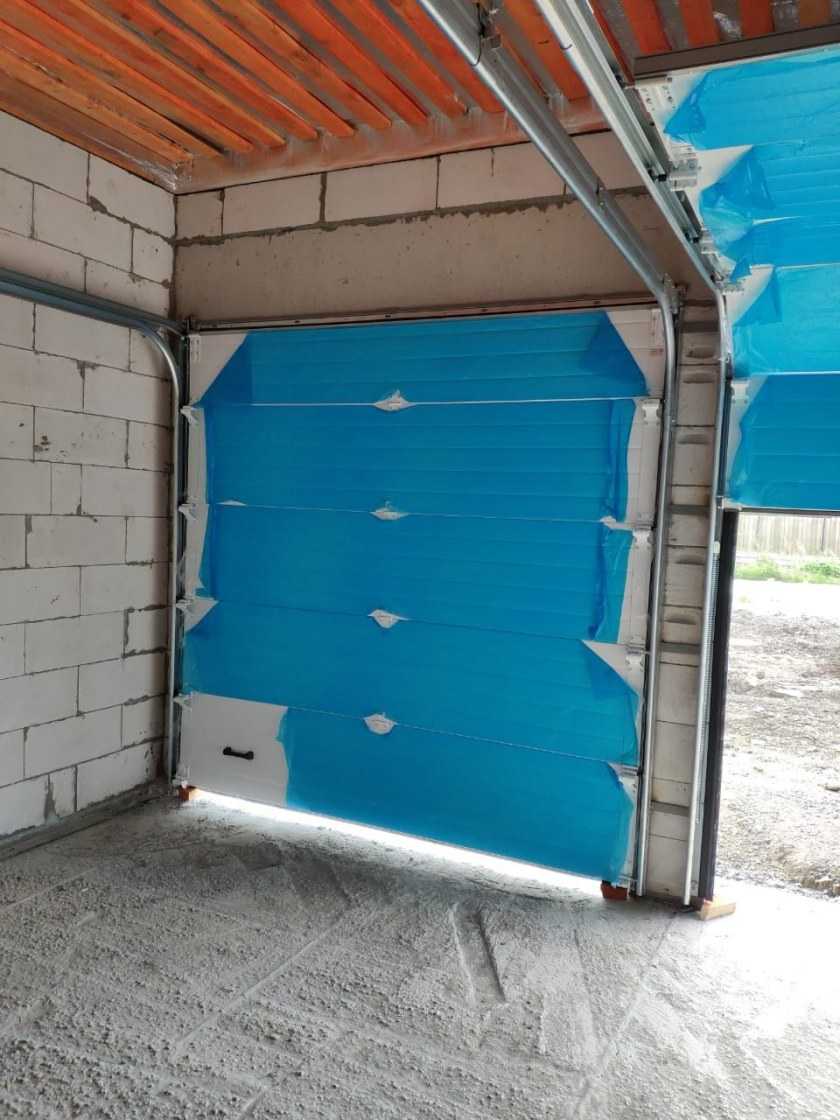

Установка полотна

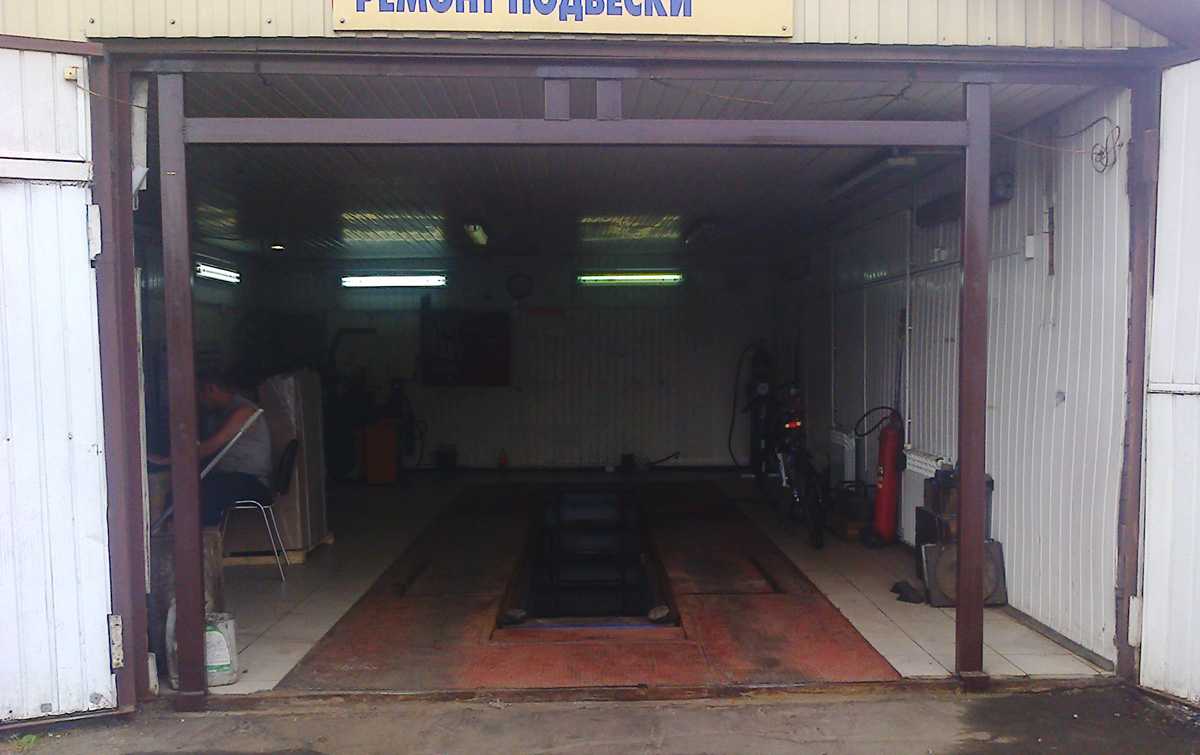

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

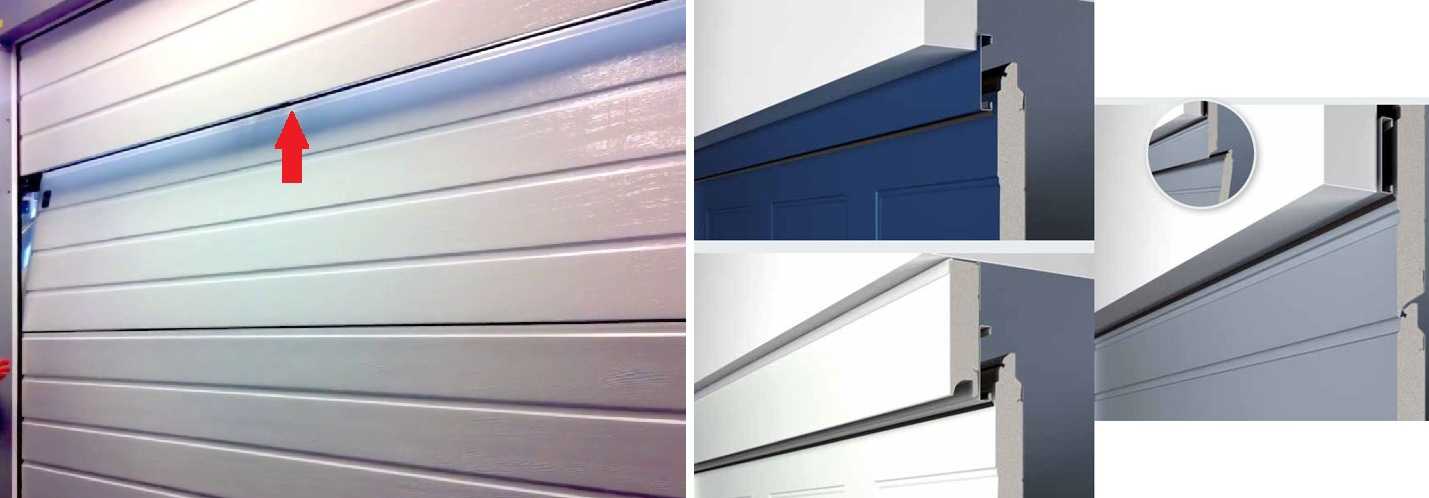

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Сборка полотна

Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.

Монтаж автоматических механизмов

Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.

К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.

К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.

Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.

Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.
