Трафареты и рисунки для выпиливания лобзиком из фанеры: подборка из 50 популярных художественных чертежей, а также где брать схемы и шаблоны для выпиливания

Содержание

Выбор подходящего материала

Для работы лобзиком для выпиливания используют фанеру. Лучше всего березовая тонкая фанера толщиной 2-8 мм, для очень ажурных и плотных рисунков используют листы до 3 мм толщиной. А также используют специально подготовленные деревянные заготовки. С деревянными заготовками работать сложнее, но зато остаются очень красивые края. Фанера проще в использовании и доступнее

Перед тем как начать работу, стоит подготовить качественную фанеру. Важно обратить внимание на некоторые особенности материала

Для художественного вырезания используют листы толщиной меньше 5 мм, для элементов мебели используют 1-2-сантиметровые листы.
Если вы собираетесь покрыть изделие бесцветным лаком, то цвет фанеры нужно выбирать внимательно. Если готовое изделие будет покрыто краской, цветным лаком или морилкой, то фанера может быть любой.
Фанера должна быть высушена хорошо до 40-65%. Сырой материал приведет к тому, что будет застревать инструмент.
Качество фанеры для художественной работы должно быть высоким, фанера первого или высшего сорта.
Внимательно проверьте материал на наличие сучков и посторонних пятен.
Проверьте, чтобы материал не имел вздутий, пустот и пятен от смолы.
Проверьте лист на отсутствие расслоение материала.

Материальная база

Из чего выпиливаем?

Если целью нашей работы является создание предмета с высокими эстетическими характеристиками (а именно так обстоит дело в большинстве случаев), то начинать нужно именно с выбора материала.

Фанера для выпиливания лобзиком должна соответствовать ряду требований:

Во-первых, следует подбирать оптимальную толщину листа. Если мы вырезаем своими руками фигурный элемент мебели из фанеры, то можно использовать панели толщиной 12-15 мм, и даже более толстые. Если же нашей целью является более тонкая работа, то соответственно нужно приобретать материал в 5 мм или даже меньше.

Для разных задач разная толщина

Цвет шпона, из которого изготовлена фанера, играет роль только в том случае, если мы не планируем проводить финишную обработку готового изделия морилкой, лаком или краской. Но чаще всего на цвет не обращают внимания – все равно видно не будет!
Влажность материала является критичным параметром именно для выпиливания лобзиком. Фанерные листы необходимо тщательно просушить, иначе основным нашим занятием будет замена пилок.

Что качается качества, то для художественного выпиливания подойдет только фанера первого или второго сорта:

На листе не должно быть сучков или пятен.
Внутри плиты должны отсутствовать «карманы» со смолой.
Следует выбирать только те панели, у которых шпон проклеен достаточно качественно.

Расслоение шпона

Чем работаем?

Итак, с материалом разобрались. Теперь давайте остановимся на инвентаре, который поможет нам делать мебель и фигурки из фанеры.

Место во главе нашего списка займет, естественно, сам лобзик.

Выбор модели инструмента зависит в первую очередь от тех целей и задач, которые вы ставите перед собой:

Тонкую работу, такую как декоративное выпиливание по фанере для украшения рамочек, шкатулок и т.д., выполняют исключительно ручным лобзиком. Рамка инструмента может быть как металлической, так и деревянной – особого влияния на итоговый результат это не оказывает. (см. также статью Шкатулка из фанеры своими руками — подробное руководство по изготовлению)

Ручной лобзик с правильно установленной пилкой

Обычный электролобзик используется только для достаточно «грубых» работ, таких как изготовление мебели и крупных аксессуаров. Связано это с тем, что при высокой скорости движения пилы неизбежно образуются сколы на торцевой части фанеры, а потому работать с тонким материалом практически невозможно.

Такой инструмент подойдет только для грубой работы

При выборе электролобзика для художественного выпиливания следует помнить о том, что цена изделия прямо пропорциональна качеству линии реза. Все дело в том, что у недорогих моделей буквально через пару месяцев активной эксплуатации полотно начинает «гулять» в горизонтальной плоскости, и точность распиливания падает. (см. также статью Выпиливаем лобзиком из фанеры: чертежи и технология)
Отдельную категорию составляют электрически лобзики с ленточной пилой, которые можно использовать и для художественных работ. Эти устройства представляют собой небольшие станки, в которых заготовка располагается на специальной площадке.

Станок с ленточной пилой

Кроме собственно лобзика (а желательно двух: электрического и ручного) нам понадобятся:

Пилки по фанере. Чем больше запас, тем лучше, поскольку пилка – это в прямом смысле слова «расходный материал».

Фото увеличенной пилки для лобзика

Дрель с набором сверл по дереву (ниже мы расскажем, как она мам может пригодиться).
Набор напильников для выравнивания краев. Желательно подобрать напильники разной формы: как минимум прямой, полукруглый и треугольный должны быть обязательно.
Ручной инструмент – молоток, стамески, пассатижи и т.д. Используется для сборки выпиленных деталей.
Шило и карандаш для перенесения чертежей на фанеру.

Работать лучше всего на специальном верстаке, оборудованном выступом для размещения заготовки под выпиливание. Если же верстака нет, можно приспособить для работы обычный стол, закрепив на нем специальную выпиловочную площадку.

Площадка представляет собой деревянный или пластиковый брусок с отверстием особой формы, который крепится к столешнице с помощью струбцины.

Особенности работы

Лобзик — это инструмент, который позволяет выпиливать из фанеры различные элементы, создавать орнаменты. Тонкое лезвие с зубцами делает различные срезы, линии и позволяет создавать украшения из дерева. Лобзик используют и в строительстве, но в данной статье речь пойдет именно о вырезании декоративных элементов. Вырезание с помощью лобзика имеет ряд особенностей. Существует большое количество вариантов этого инструмента. Две основные разновидности – это ручной и электрический лобзик. Изначально был придуман ручной лобзик. Эта конструкция состоит из дуги и лезвия. Лезвие закреплено зажимами, которые позволяют изменять натяжение. Рамка включает рукоять.

Зажимы могут быть расположены так, чтобы вращаться. Это позволяет менять плоскость и создавать сложные элементы резьбы. Пилка ручного лобзика и вся его конструкция подвержены износу, поэтому пилку приходится часто менять. Мастера, кто работает ручным инструментом, имеют много запасных пилок для замены. Электролобзик – это инструмент, который работает от сети. В корпусе расположены механизмы, на корпусе есть ручка, пилящий элемент находится в передней части внизу корпуса. Иногда есть лапка, которая помогает вырезать ровнее. Есть модели с насадками, используемые для облегчения распиливания, выравнивания края.

При работе с электролобзиком стоит ознакомиться с параметрами, которые прописаны в инструкции, чтобы знать, как именно использовать инструмент для выпиливания узоров. От ручного лобзика такой инструмент отличается креплением пилки, ее толщиной и весом. У электролобзика больший вес и меньшая точность, но зато значительно выше производительность.

Техника безопасности

При работе с лобзиком стоит соблюдать правила техники безопасности.

Чтобы защититься от мелкой пыли и стружки, применяйте очки, перчатки, халат.
При работе держите расстояние между рукой и лезвием. Аккуратно и спокойно производите резьбу.
Внимательно читайте инструкции к инструментам, изучите параметры лобзика. Используйте инструмент по инструкции, это позволит избежать травм и неисправности инструмента, связанных с ошибками использования.
Если вы новичок, внимательно читайте инструкцию, поймите, как пользоваться.
Используйте только полностью рабочие и исправные инструменты. Перед каждым использованием проверьте лобзик и другое оборудование на повреждения и целостность изоляции.

Не используйте испорченные лезвия.
При работе с электрическим инструментом прикрепите с помощью струбцины заготовку, держите лобзик двумя руками. При невозможности закрепить плотно заготовку работайте с помощником, который также должен соблюдать технику безопасности, надев средства защиты.
Соблюдайте пожарную безопасность при работе с легко воспламеняемыми веществами: открытый огонь и электронагревательные элементы и приборы не могут располагаться ближе, чем на 5 метров от используемого рабочего места.
Обеспечьте правильную вентиляцию для удаления пыли от резьбы и паров лакокрасочных веществ с рабочего пространства.

О том, как выпиливать лобзиком, смотрите в следующем видео.

Где найти чертежи для выпиливания лобзиком?

Сегодня я расскажу о том, где можно найти готовые чертежи для выпиливания лобзиком. Что бы сделать чертеж самому необходимы определенные знания в использовании различных программ (графических редакторов) или нужно уметь хорошо рисовать. Это умеет делать не каждый. Вот тут — то и приходят на помощь сайты и сообщества в соцсетях, в которых мастера бесплатно делятся готовыми чертежами в различных форматах. Все, что вам остается — это скачать и распечатать. Эти сайты очень помогут новичкам и сэкономят много времени. Вот какими сайтами и группами пользуюсь я.

Чудо лобзик.

Сайт » Чудо лобзик » посвящен выпиливанию лобзиком и рассчитан в основном для новичков. Здесь много подробных уроков, которые помогут вам научиться основным принципам выпиливания лобзиком, обучиться различным техническим приемам и развить в себе творческие способности. На сайте насчитывается более 250 готовых чертежей ! Большая часть из них на тему «Предметы интерьера», «Техника», «Животные и насекомые». Скачать чертеж можно бесплатно в формате pdf. Плюсом этого сайта в том, что практически все чертежи на листах формата А4, поэтому вам останется только распечатать их на принтере.

Мир фанерных изделий.

Очень хороший сайт, где хранится более 1000 готовых чертежей ! Здесь вы найдете чертежи полочек, фоторамок, мебели, подставок, корзинок, часов, подсвечников, канцелярских изделий и многого другого. Все чертежи можно скачать абсолютно бесплатно. На сайте » Мир фанерных изделий » есть интересные видео и много полезных обучающих книг (более 260 книг), которые посвящены не только выпиливанию, но и выжиганию, а так же резьбе по дереву. Еще здесь вы найдете много полезной информации по выбору пильных полотен, резцов, выжигателей, лаков, красок и так далее. В общем сайт очень стоящий и полезный.

Группы Вконтакте.

Много чертежей в различных форматах и хорошем качестве можно найти в группах социальной сети Вконтакте

Существует около 100 сообществ на тему выпиливание лобзиком, но особое внимание я хотел бы уделить группе » Художественное выпиливание лобзиком «. Я очень часто беру чертежи именно там

Многие мастера прорабатывают и переделывают чертежи и охотно делятся ими со всеми участниками. Почти все чертежи в хорошем качестве и дублируются в нескольких форматах (pdf, cdr). Отдельная благодарность админам группы, которые разделили чертежи на темы и сделали удобный поиск по хэштегам. Помимо чертежей здесь вы можете пообщаться с мастерами, которые всегда помогут и ответят на интересующие вопросы.

Одной из самых масштабных коллекций идей и чертежей на самые различные тематики владеет социальная сеть . Пользователи делятся тут своими работами. Здесь хранится просто немереное количество изображений. Понравившиеся картинки можно сохранять к себе в личный кабинет. Тут очень много изделий из фанеры и чертежей для выпиливания. Однако многие чертежи не в очень хорошем качестве, поэтому их придется переделывать. Я иногда нахожу здесь интересные чертежи поделок, но в основном использую этот сайт для поиска идей. Для тех кто умеет оцифровывать изображения в векторе, этот сайт станет настоящей находкой.

Box Designer.

Еще хочу посоветовать вам интересный сайт Box Designer . Он предназначен для резки на лазерном станке, но так же подойдет для выпиливания лобзиком. Это, так сказать, бесплатный дизайнер по изготовлению коробочек. Вы задаете свои размеры коробочки: длину и ширину. Выставляете толщину материала и длину каждой выемки. При желании можно задать дополнительные параметры. Нажимаете «Разработать» и сайт сгенерирует для вас чертеж в любом из трех форматов (pdf, dfx и svg) вот такой коробочки:

Если нанести какие-нибудь узоры, то из таких коробочек можно сделать красивые шкатулки, ночники, ящики и так далее.

Надеюсь эта статья была для вас полезной. Подписывайтесь на канал » Поделкин «. Желаю вам успехов в творчестве и море идей!

Как выпиливать узоры?

Самым сложным, но красивым является художественное выпиливание узоров. Для создания орнамента необходимо перенести трафарет на фанеру. Для того чтобы сделать трафарет, используют ватман, бумагу или остатки обоев. Крупные элементы мебели можно разместить на ватмане или отрезе обоев, для небольших элементов подойдет простой лист А4. На листе с помощью карандаша необходимо создать рисунок или взять уже готовый, затем необходимо продублировать его более ярким карандашом или фломастером, чтобы было проще перенести рисунок на деревянную заготовку. Для того чтобы сделать узор или орнамент с помощью ручного и электрического лобзика, необходимо:

нарисовать или найти в интернете рисунок, который вы будете переводить и вырезать;
перенести этот узор на заготовку;
выпилить рисунок – крупные элементы можно сделать электролобзиком, мелкие элементы только с помощью ручного лобзика;
удалите остатки бумаги, если приклеивали трафарет к фанере;
обработайте края;
очистите изделие от пыли и стружки;
покройте лаком, морилкой или краской.

Существуют следующие варианты переноса рисунка на заготовку:

простые рисунки можно перенести шилом, а потом соединить линии карандашом;
можно использовать копировальную бумагу;
наклеить рисунок на фанеру клеем или двусторонним скотчем, а после работы снять остатки бумаги.

Художественное вырезание лобзиком предполагает подготовку и навыки, которые требуют терпения и трудолюбия при обучении. Начинайте с простых узоров, постепенно усложняя схемы. Ажурные изделия очень изящны и красивы, а еще являются неисчерпаемым пространством для творчества и фантазии. Фигурное вырезание потребует в большей степени работы ручным лобзиком, чем электрическим, как это было сказано выше. Ручной лобзик позволяет сделать мелкие элементы в рисунке

Особое внимание стоит уделить углам, которые могут спровоцировать трещины или откол уголка

Технология выпиливания лобзиком

Как и любое увлечение и ремесло, выпиливание потребует времени для обучения, но если вы справитесь с этим не самым сложным этапом, то сможете создавать необыкновенные подарки и украшения. Вы сможете реализовать много идей без особых затрат на материалы. Начните с подготовки рабочего места, на котором есть все необходимые инструменты, рисунки и материалы. Рекомендуется сидеть на стуле достаточной высоты, чтобы спина не сутулилась. Правую (или левую, если вы левша) руку уприте локтем о колено, чтобы снять часть нагрузки. Следите при этом за тем, чтобы колено или рука не затекали. Рабочий стол обязательно должен быть в порядке, уберите все ненужные инструменты и материалы, которые вы сейчас не используете. Эскизы и чертежи закрепите вертикально перед собой на одном уровне с глазами. Соблюдайте технику безопасности.

Для того чтобы ровно пилить ДСП, нужно соблюдать ряд требований.

Делайте только правильные вертикальные движения рукой с лобзиком. Не пытайтесь ускорить процесс толкая лобзик в сторону.
Работайте с максимально возможной амплитудой инструментом вверх-вниз, без рывков и порывистых поворотов, чтобы сделать спил, используйте всю поверхность полотна. Это будет эффективнее.
Аккуратно вращайте и передвигайте заготовку другой рукой. Делайте это медленно и спокойно.
Сбоку пилкой не давите на полотно.
Процесс выпиливания идет при движении сверху вниз, при обратном движении не стоит также надавливать на инструмент.

При работе ручным инструментом ведите разрез по внутренней границе контура рисунка, потому что любой материал оставляет пропил, и это стоит учесть при работе. По окончании выпиливания ослабьте зажим лобзика, чтобы дуга дольше была упругой. Не храните лобзик с натянутой пилкой. Это вредит работе инструмента и его рамке. Чтобы освоить резьбу лобзиком, стоит начинать с самых простых элементов. Например, с прямого реза. Прямая линия – основа самых простых рисунков. Иногда чтобы отпилить простую столешницу, требуется много умений, любые элементы предполагают прямой срез – как часть рисунка, как место стыковки.

Чтобы сократить сколы, необходимо правильно выполнять резьбу:

при низком качестве материалов используйте инструменты с маленькими зубчиками, и выпиливаете быстрее;
попробуйте пилку с реверсными или обратными зубцами;
используя малярную ленту или скотч, подкрепите линию среза;
обратную сторону фанеры смочите водой.

Далее стоит освоить криволинейные срезы, для этого попробуйте выпилить круг:

закрепите материал, как при прямолинейном распиле;
положите на рабочую поверхность фанеру с контуром;
делайте распил медленно, перемещая заготовку, чтобы она не превышала границы контура, левой рукой;
при отклонении от линии остановите подачу, и коротким прямым движением переместите полотно обратно на линию;
первые круги, которые будут сделаны, скорее всего, не станут идеальными, но через несколько попыток вы сможете похвастаться ровной окружностью.

В интернете сегодня можно найти огромное количество схем, рисунков и эскизов для выпиливания. Для мастеров начинающих лучше будет использовать простые элементы, например, мультипликационные изображения без мелких деталей. С помощью разного выпиливания фигур создают игрушки, детали для художественного украшения мебели, полочки, столешницы, дверцы, декоративные шкатулки и конфетницы. Большие и совсем маленькие элементы, например, брошки.

С помощью простого лобзика можно сделать деревянную декоративную плитку. Такие элементы используют для украшения стен. Используют выпиливание лобзиком и для работы с ламинатом, его краями и отдельными деталями. При выпиливании по рисунку необязательно выполнять модель с точностью. При выполнении детали можно изменить пропорции, добавить дополнительные элементы: бусины, пуговицы, декоративные элементы, ленты.

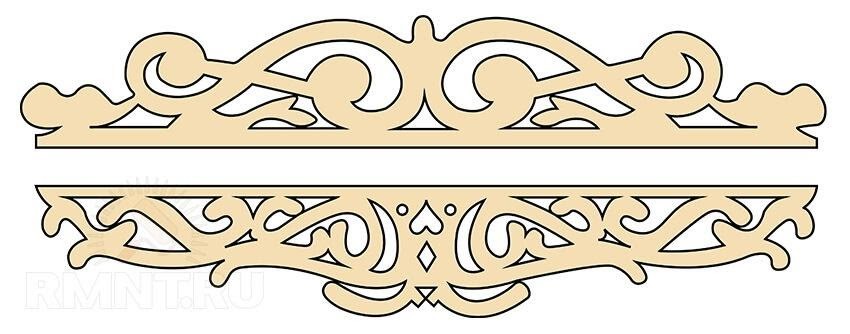

Подборка 50 популярных трафаретов и рисунков для выпиливания лобзиком из фанеры
