W-1209: схема установки и программирования терморегулятора

Калибровка термореле W1209

Ее можно произвести по двум известным точкам: это температура таянья льда – 0ºС и температура кипения воды – 100ºС. Стоит отметить, что последний параметр не является постоянным и зависит от давления воздуха и его разрежённости, в высокогорье этот метод не подойдёт.

Калибровка, поверка W1209, настройка его в домашних условиях производятся достаточно просто. Датчик опускается в ёмкость с тающим льдом или снегом, на термореле включается режим настройки. Далее настраиваем меню P4, после чего нужно повторить действия на второй контрольной точке в 100 градусов Цельсия. В этом случае можно быть уверенным, что датчик показывает сравнительно точную температуру.

Краткий обзор модуля

Цифровой двухпороговый и двухрежимный – бескорпусный термостат W1209. Габаритные размеры этого устройства составляют 4,8х4х1,4 см. Это небольшая плата с разъёмом на замыкание, клеммником, кнопками программирования, дисплеем и индикатором включения. Основными достоинствами этого устройства являются:

• компактность – прибор имеет небольшие размеры;
• универсальность – этот терморегулятор можно применять в различных условиях, он терпимо относится к низким и высоким температурам, имеет достаточно широкий диапазон настроек;
• наличие в комплекте термодатчика, установленного на разъёме, что достаточно удобно в ряде случаев;
• устройство калибруется, это дает возможность использовать его при достаточно точном определении параметров.

Основой W1209 является контроллер STM8S003F3P6, задача которого состоит в анализе измеренной термодатчиком температуры, сравнении её с пороговыми значениями, установленными настройками. При несоответствии контроллер включает нагрузку на потребителя тока, который выводит температурный диапазон на запрограммированные значения.

Технические характеристики для столь недорогого прибора также впечатляют:

• диапазон управления температурой: -50°C …110°C;
• точность измерения: 0,1°C (исключение температуры ниже 10 и выше 100°C, в этом диапазоне только целые числа);
• точность контроля 0,1°C (исключение температуры ниже 10 и выше 100°C, в этом диапазоне только целые числа);
• гистерезис 0,1…15°C, его точность – 0,1°C;
• питание 12В, ток нагрузки 5А при 220В и 15А при 14В постоянного тока;
• термодатчик типа NTC 10K 0.5%, длина кабеля – 0,3 м;
• энергопотребление – 65 mA;
• подключение нагрузки через одноканальное реле.

Дополнительно необходимо отметить, что термодатчик имеет степень водозащиты и может работать при относительной влажности до 85%. Заданная температура показана на трехразрядном LED-дисплее. Питание w1209 dc 12 в производится от сети постоянного тока в 12-14В, силой 15А.

Пользователями отмечается достаточно высокое качество изготовления и пропайки этих устройств, в то же время нарекания вызывает короткий провод термодатчика – всего 30 см.

Важно! От влаги защищен термостатический датчик, сама плата термореле корпуса не имеет, по этой причине установка её в местах с повышенной влажностью приведет к выходу её из строя

Схема подключения W1209

W1209 работает от постоянного тока — 12 вольт. Снизу представлена схема для подключения W1209. На центральном блоке расположены четыре слота. Левые два слота предназначены для подключения нагревательных элементов, правые два — для подключения энергии.

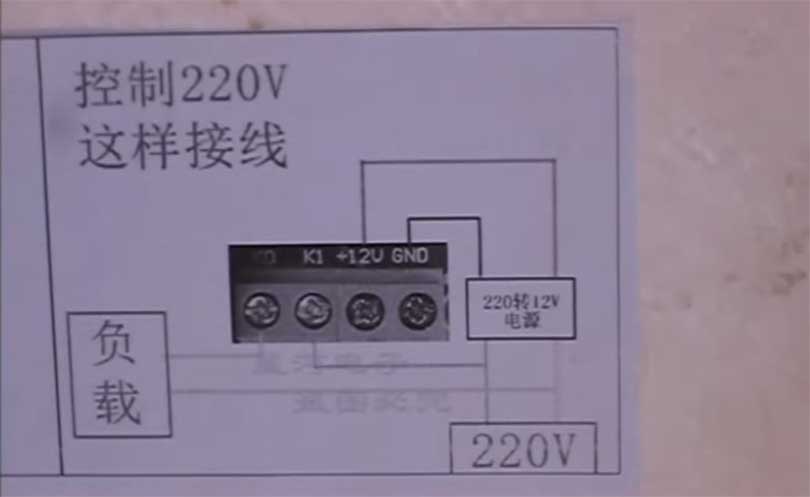

Согласно схеме, терморегулятор можно запитать от 220 вольт сети. Однако следующим элементом в этой цепи должен быть специальный трансформатор, который смог преобразовать 220 вольт в 12 вольт постоянного напряжения.

Слева от серого блока расположен нагревательный элемент (с двумя иероглифами), который можно подключить напрямую к W1209. В терморегуляторе размыкается контакт и нагреватель отключается.

Getting Started

Note: STM8 eForth only works on supported STM8 chips — W1209 boards with a Nuvoton chip will have to be modified before they can be used with the code in this repository!

512 of the 576 bytes logging buffer rely on an undocumented STM8S003F3P6 feature which might not work in some chips. Although there are no known cases of where the extended EEPROM didn’t work, using an STM8S103F3P6 chip or reducing the logging buffer to 64 bytes will always work.

After programming the firmware binary to the W1209 board, it should work as normal thermostat. Parameters can be set using the board keys (, , ).

The following items are recommended for programming:

Please refer to the for instructions on programming the W1209 using an ST-Link compatible programmer.

After programming, the display should show the temperature value (in °C), or (default) if no sensor is connected).

Before using the thermostat, please reset the parameter values by holding the keys and until the text appears on the LED display (about 4s). Pressing the key leads to the parameter menu. The menu returns to the temperature display when no key is pressed for more than 10s.

The software currently supports the following parameters:

Note that in most cases hanging the trip delay parameter should not be required.

Обзор модуля термостата W 1209 и его доработка своими руками

В режиме «охлаждение» реле в модуле выключено, пока температура ниже заданного значения, при достижении заданной температуры реле включится и останется включенным до снижения температуры на величину заданного гистерезиса (а гистерезис настраивается!).

В режиме «нагрев» модуль работает в обратном порядке

Термодатчик сопротивлением 10 кОм подключен к модулю через разъем. Термодатчик герметичный, что очень удобно. Кабель термодатчика можно удлинить, что тоже хорошо.

Порядок настройки модуля

При кратковременном нажатии на кнопку set индикатор начинает мигать показывая заданную температуру контроля, температуру можно изменить кнопками + и -. При отсутствии нажатий модуль возвращается в режим показа текущей температуры. Смотрите видео.

При длительном нажатии на set модуль переходит в режим программирования параметров:

Р0 режим «С» охлаждение и режим «Н» нагрев.
– P1 режим задания уставки (гистерезиса) работы термостата от 0,1 до 15ºС, по умолчанию 2ºС.
Уставка несимметричная.
– P2 режим задания максимального значения температуры от -45ºС до 110ºС (лучше не менять).
– P3 режим задания минимального значения температуры от -50ºС 105ºС (лучше не менять).
– P4 коррекция показаний модуля от -7,0ºС до 7,0ºС, очень удобно проводить простейшую калибровку для точности работы.
– P5 задержка срабатывания 0-10 мин, оставьте по умолчанию 0, чтобы не страдать при проверке работы встроенного модуля.
– P6 ограничение на отображение максимальной температуры, оставьте OFF.
Модуль сохранит все настройки даже при отключении питания.

Проверял модуль в Оймяконе при -60ºС на индикаторе отображается LLL.
Проверял модуль в сауне при 111ºС на индикаторе отображается HHH.

Нашел в интернете схему модуля W1209

Ток потребления схемы в режиме отключенного реле ~20 мА, включенного ~70 мА (при питающем напряжении ~12 В)

Модернизация модуля термостата W1209 своими руками

На плате вход RESET (4 pin контроллера) выведен на контакты для программирования и контроллер иногда ложно сбрасывается от сильной искровой помехи (реле то установлено на плате). Это устраняется установкой конденсатора емкостью ~0,1мкФ на общий провод. SMD конденсатор просто припаивается к пятачкам. Смотри фото.

Дорабатываем плату. Хочу сразу предупредить, что есть шанс повредить модуль. Работы проводим своими руками на свой страх и риск. Для устранения монтажных проблем с платы были выпаяны: разъем термодатчика, клеммы и реле. К сожалению модуль собран на станке, а это значит, что детали плотно установлены в отверстиях платы. С помощью отсоса удалить весь припой невозможно. При демонтаже реле были повреждены дорожки платы (восстановлены проводниками). Разъем датчика припаивается с обратной стороны платы. Также с обратной стороны платы припаиваются клеммы. Смотри фото и видео. К дорожкам клемм контактов реле припаиваются проводники от дорожек питания катушки реле. Реле подключено другое типа «С» с перекидными контактами. Катушка реле подключается к модулю двумя удлиняющими проводниками через клеммы. В таком виде сверху платы не будет помех для встраивания модуля в устройство. Реле можно приобрести в магазине по этой

Работа W1209 на примере подключения к инкубатору

Схема подключения терморегулятора здесь почти такая же, как и было описано выше, только к элементам нагревания добавляются еще: охлаждающий вентилятор, адаптер на 12 вольт, вентилятор, нагревательный элемент — лампочки накаливания.

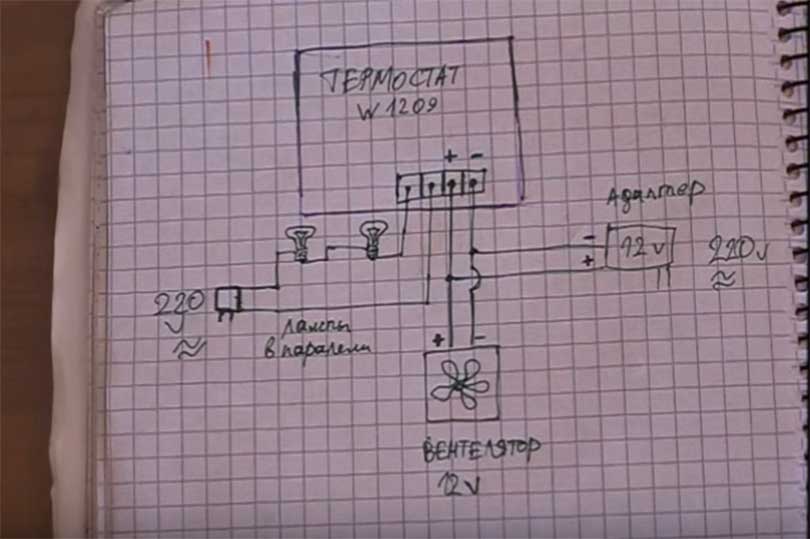

На рисунке ниже показана схема, по которой подключается инкубатор. К термостату W1209 подключаются провода всех электрических приборов. Начнем с поступления переменного напряжения.

С правой стороны виден блок подключения термостата к сети постоянного напряжения 220 вольт. Однако он подключен не напрямую, а через 12-вольтный адаптер, преобразующий 220 в 12 вольт. Этот адаптер подключается к двум правым слотам — «минусу» и «плюсу».

К тому же на эти же провода подсоединен вентилятор на 12 вольт. К двум левым слотам подключаются лампы накаливания

Обратите внимание, что лампочки подключаются к сети напрямую без трансформаторов

В самом термостате предусмотрен режим при котором в случае повышения нормальной температуры, цепь размыкается автоматически и лампочки гаснут. Сами лампы подключаются параллельно, чтобы можно было вкрутить более мощные лампочки накаливания и также они могли бы работать лишь на половину своих мощностей.

Температурный датчик W1209 сделан не самым лучшим образом, потому что длина его проводов не превышает 50 сантиметров. В большинстве случаев этого совсем недостаточно для корректной установки прибора, чтобы правильно измерять температуру.

Терморегулятор W1209 является отличным изделием для использования регулировки температуры такого самодельного устройства, как инкубатор. Он отменно поддерживает оптимальную температуру. Приобрести его можно по этой ссылке.

Перечень инструментов и материалов:

• ножницы;
• отвертка;
• паяльник;
• тестер;
• пластиковая трубка от ушных палочек или стержня авторучки;
• неисправные светодиод диаметром 5 мм. — 4 штуки;
• пластиковые стойки — 4 шт.;
• соединительные провода;
• адаптер питания на 12В;
• шурупы;
• пластмассовая коробочка из под шурупов с прозрачной крышкой;
• самоклеющаяся пленка.

 Изготовление корпуса.

Недостатком платы является то, что — она не подходит для установки в корпус, кнопки и индикатор расположены внизу относительно реле и клемм.

Умельцы по разному располагают плату этого регулятора — кто вырезает окошки в корпусе для индикаторов, реле, разъемов, некоторые перепаивают кнопки и индикатор, затем монтируют их отдельно Но я решил установить плату в прозрачном корпусе, подошла коробка из под шурупов.

Сначала захотел выкрасить ее предварительно заклеив окно для экрана ЛЕД индикатора. Но затем передумал и решил обтянуть пленкой самоклейкой (остались куски от ремонта). Вышло быстро и на мой взгляд вроде неплохо. После делаем окно в пленке для экрана светодиодного индикатора и просверливаем проходы для кнопок.

Установка электронной платы терморегулятора.

Плату терморегулятора установил на стойках из пластмассовой трубки (от шариковой авторучки) как можно ближе к верхней крышке. Изготавливаем толкатели кнопок из пластмассовой трубочки от ватных палочек или же от стержня шариковой авторучки. Затем на одном конце трубочки увеличиваем диаметр теплым паяльником и надеваем на кнопки. Трубочка села плотно так как расширилась паяльником на конус.

После закрываем верхнюю крышку и на выступающие толкатели вставляем неисправные светодиоды, предварительно откусив часть ножек — они будут являться самими кнопками.

На плате имеется светодиод для контроля работы реле. Его плохо было видно из под крышки я наклеил на него прозрачную часть сгоревшего светодиода, стало намного ярче.

Проверка и настройка регулятора.

Подключил для питания терморегулятора адаптер на 12 вольт (можно использовать любой источник питания на 12 вольт и ток от 0,1 ампера). Сравнил показания температуры с эталонным электронным термометром, в результате они оказались одинаковыми.

Настроить регулятор несложно. Чтобы войти в режим программирования надо нажимать и держать 6 секунд кнопку SET, после настраивать кнопками. Для сохранения настройки нажимать и удерживать кнопку SET, или же не трогать кнопки 10 секунд. Все установки терморегулятора останутся в энергонезависимой памяти контроллера и после отключения питания прибора..

Режимы настройки.

• P0 режим охладителя или нагревателя C/H;
• P1 настройка гистерезиса 0.1-15 градусов(разница в режиме переключения реле);
• P2 установка верхнего рабочего предела температуры;
• P3 установка нижнего рабочего предела температуры;
• P4 подстройка температуры;
• P5 задержка включения реле (0-10 сек.,);
• P6 аварийное превышение температуры. Режим Р4 служит для подстройки показаний по образцовому прибору.

На этом все доделки и переделки закончены. В результате, смонтировав плату в коробку мы защитили прибор от попадания влаги, механических повреждений на электронику и не допустили воздействие электротоком людей. После переделки можно использовать терморегулятор по прямому назначению. В общем и целом это неплохой недорогой прибор( 100 руб.) с большими возможностями в сфере применения.

Автор статьи “Апгрейд и настройка многофункционального терморегулятора W1209 своими руками ”   Wop127

Смотрите так же:

• автомат для проветривания теплиц своими руками
• сделай сам: бокс для выращивания зелени
• датчик влажности почвы своими руками
• сделай сам: 12 вольтовый кондиционер своими руками
• Ваша статья будет здесь если Вы ее нам пришлете   samodelkainfo@yandex.ru

Настраиваем цифровой терморегулятор W1209 под Ваши потребности

После правильного подключения термостата W1209 (можно посмотреть в этой статье), мы переходим к установке температуры и прочих настроек.

В зависимости от того что нам нужно нагревать или охлаждать (при заданной температуре реле будет либо замыкать либо размыкать контакты), устанавливаем один из двух режимов: охлаждение или нагрев. Для этого нажимаем и удерживаем кнопку «SET» более двух секунд, на дисплее отобразится «Р0», это означает, что мы зашли в программное меню. Кнопками «+» и «-» осуществляется навигация по программному меню, но в нашем случае мы находимся на нужном значении «Р0», поэтому нажимаем еще раз кнопку «SET» и выбираем нужный режим: «С» это охлаждение, а «Н» нагрев.

Следующая настройка в меню «Р1» — гистерезис, это разница температур при которой включится или выключится термостат, (заводская настройка 2°C). Например, терморегулятор выставлен на отключение при +40°C, при достижении этой температуры реле разомкнется. А включится только тогда, когда температура опустится на выставленный гистерезис, то есть при +38°C.

Следующие два пункта меню:

• «Р2» верхний предел установки поддерживаемой температуры (заводская установка +110°C).
• «Р3» нижний предел установки поддерживаемой температуры (заводская установка -55°C). При достижении этих температур терморегулятор W1209 будет выключен.

Дальше в меню идет коррекция температуры «Р4», можно откалибровать показания температуры до одной десятой градуса (по умолчанию 0°C).

Пункт меню «Р5» отвечает за задержку времени включения реле, можно выставить до 10 мин. (установка по умолчанию 0 мин).

Последний пункт «Р6» позволяет управлять защитой от перегрева. OFF –защита выключена, ON – защита включена.

Установка температуры: нажимаем кнопку «SET», индикатор начнет моргать, кнопками «+» и «-» устанавливаем нужную температуру.

Для сброса на заводские настройки необходимо:

• отключить питание
• нажать и удерживать кнопки «+» и «-»
• подать питание на терморегулятор

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Модуль термостата W1209 и его доработка своими руками

Модуль термостата W1209 — это электронное устройство для поддержания заданной температуры с определенной точностью. Весьма полезная платка терморегулятора для строительства различных схем поддержания температуры (инкубаторы, теплые ящики, теплый пол, теплица и т.п.). Куплен был в магазине для проведения экспериментов и приобретения опыта в намерении дать мозги неудачно купленному нагревателю. Но сначала давайте его изучим и доработаем своими руками. Вещь стоит недорого и предоставляет свободу действий. Ниже представлен обзор модуля термореле W 1209, дана инструкция по программированию, представлена схема и вариант доработки термостата своими руками с фото и видео.

Как настроить расписание включения-выключения?

Устройства регулировки температуры понятны и удобны в использовании

Управляемые через приложение или механические, с функцией блокировки кнопок (что немаловажно при наличии маленьких детей), — они одинаково послушны в одно касание

Зная время своего расписания, можно настроить программатор и выставить время работы на неделю вперед, заранее включить обогрев или отключить при изменении планов.

Рассмотрим на примере таблицы виды программаторов при обогреве газовым котлом:

С механическим регулятором все просто: проснулись — включили, уходя — выключили.

Программируемый — заранее устанавливаются часы работы. Например, с 7-00 до 9-00 утра и вечером с 18-00 и до 23-00. Работает обогрев только в эти временные периоды, что приносит существенную экономию средств. Для управления, как правило, используется только три кнопки: «+», «–» и «ОК».

Общая схема настройки расписания программатора.

1. Нажмите на символ «ОК» или другое обозначение (смотрите инструкцию), удерживайте несколько секунд до появления значка «Часы». Стрелками «вверх» и «вниз» установите время.
2. Зайдите в меню и настройте период рабочего времени. Для будних дней четыре варианта: «Утро», «Вне дома», «Дома» и «Ночь».
3. Настройте время включения/выключения и задайте температуру. Подтвердите кнопкой «ОК».
4. Для выходных дней также в меню выбираете часовой диапазон и желаемую температуру.

Детальная статья: Как слить воду из водонагревателя Аристон и других: 8 шагов

суббота, 30 июля 2016 г.

Терморегулятор китайский XH-W1209 инструкция на русском

Инструкция к кодам терморегулятора XH-W1209

Доступ к кодам программирования терморегулятора осуществляется при постоянном нажатии на кнопку Set в течение 5 сек. После этого высвечивается P0, далее перебором + или — выбираем номер параметра.

Выбор параметра для изменения осуществляется кнопкой Set, изменение + или -, запись в память кнопка Set.

P0 — выбор нагревателя или охладителя. H — нагрев С — охлаждение. То есть, если нужно при снижении температуры ниже заданной включать нагреватель выбираем H, если при превышении установленной температуры нужно включать охладитель выбираем СP1 — гистерезис (0.1-15 °C, по умолчанию 2 °C) 0,1 . Гистерезис — это разница между температурой включения и выключения. То есть если установлена температура работы терморегулятора 4 °C и гистерезис = 0,5 °C, режим нагрева Н, то при температуре 4,5 °C терморегулятор будет выключать нагрев, а при температуре 3,5 °C выключать. P2 — задание верхнего рабочего предела температуры (по умолчанию 110°C) . Это просто верхняя граница перебора температур при настройке в пользовательском режиме. Её нужно устанавливать больше температуры, на которую настроен терморегулятор. Например, при настройке терморегулятора на рабочую температуру 4 °C, параметр P2 устанавливается например 10 °C P3 — задание нижнего рабочего предела температуры (по умолчанию -50°C) . Это нижняя граница перебора температур при настройке в пользовательском режиме. Её нужно устанавливать меньше температуры, на которую настроен терморегулятор. Например, при настройке терморегулятора на рабочую температуру 4 °C, параметр P3 устанавливается например 0 °C P4 — коррекция температуры (-7 +7°C, по умолчанию 0) 0.

Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем.Питается от источника постоянного тока 12 вольт.Токопотребление 60ма.Этим прибором можно котролировать по дисплею температуру и регулировать ее в заданных пределах.Применить можно в инкубаторе,нагревателях воды,термосушках,в автомобиле и еще во многих местах где нужно поддерживать постоянную температуру.Нагрузку (лампы,тэны,и т.д.)подключаем к реле.

Настройка несложная.

Если нажать на кнопку «SET» и держать более 5 секунд, то термостат переходит в режим настроек. Доступны следующие настройки:P0 — выбор охладителя либо нагревателя P1 — гистерезис (0.1-15 °C, по умолчанию 2 °C) P2 — задание верхнего рабочего предела температуры (по умолчанию 110°C) P3 — задание нижнего рабочего предела температуры (по умолчанию -50°C) P4 — коррекция температуры (-7 +7°C, по умолчанию 0) P5 — задержка включения/выключения реле (0-10 сек., по умолчанию 0) P6 — сигнал аварийного превышения температуры (0 +110 °C, по умолчанию выключен)

Подробнее настройка и тест регулятора показана в видео.

Калибровка термореле W1209

Что такое ПДУ расшифровка

Калибровка термореле осуществляется в режиме программирования в пункте меню Р4. Для калибровки нужно иметь образцовый термометр. Сравнивая показания эталона с показаниями конструкции, приводят их к одинаковым значениям манипуляциями кнопок «+» или «-». После выхода из настроек W1209 автоматически корректирует температуру измерений во всем диапазоне.

При отсутствии термометра можно воспользоваться известными значениями:

• Температура таяния снега – 0°С;
• Температура кипения воды – 100°С.

Для бытового использования величина погрешности будет в допустимых пределах при калибровке при помощи кипяченой воды вместо дистиллированной.

Установка конструкции на стену

В первую очередь необходимо правильно установить эксцентрики. Они обычно входят в комплект, но их легко приобрести отдельно, что и рекомендуется сделать, если они не подходят по длине. Порядок действий

1. Эксцентрики вкручивают в фитинги, выходящие из стены. Обязательно выполняют намотку из ФУМ-ленты или пряди льна и сантехнической пасты. В последнем случае берут прядь льна (примерно 3 мм толщиной и длиной около 50 см) и накручивают ее на резьбу. Смысл накрутки заключается в том, чтобы под намоткой скрыть резьбу.
2. Затем на лен наносят сантехническую пасту и вкручивают эксцентрик в водорозетку. Паста обеспечивает защиту льна от гниения. Вместо нее можно использовать герметик.
3. Накручивать лен нужно в противоположную сторону от того направления, в котором будет вкручиваться эксцентрик, чтобы волокна не задирались.
4. Если используется ФУМ-лента, необходимо тщательно очистить резьбу от грязи и протереть ее бензином. Наматывая ленту, накладывают слой за слоем, перекрывая предыдущий наполовину, с небольшой натяжкой. Обычно делают 6-8 слоев. Затем ленту прижимают пальцами, пока не проступит резьба.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Общие сведения

На терморегуляторе расположен трех разрядный индикатор (HS310281K), который позволяет отобразить температуру от -50 ºС до +110 ºС. (температура -10ºС до -50ºС и 100ºС до 110ºС отображает без десятичной доли), что достаточно для бытового использования. Так же, на плате предусмотрен красный светодиод «LED1» который дублирует включение реле. Терморегулятор поддерживает два режима работы «C» (охлаждение) и «H» (нагрев), изменение режима осуществляется тремя кнопками управления.

Назначение кнопок ► «SET» — выбор режима работы и настройка параметров ► «+» — увеличение параметра ► «-» — уменьшение параметра

Пример: При режиме работы «С» и установленной температуре 25ºС, реле сработает при достижении температуре 25ºС а отключиться при 23ºС

Инструменты и материалы

Перед тем как установить смеситель, следует подготовить инструменты и материалы:

разводной ключ;

льняную подмотку или ФУМ-ленту;

сантехническую пасту или герметик;
плоскогубцы;
ветошь;
малярный скотч для защиты хромированного покрытия гаек (можно обойтись мягкой ветошью);
установочный комплект крана;
эксцентрики (если не входят в комплект).

Тяжелые смесители необходимо устанавливать только на эксцентрики из латуни. Салуминовые фитинги со временем трескаются или даже обламываются по резьбе. Выкрутить их потом из водорозеток очень сложно.

Выбор уплотнителя

Для герметизации соединения зачастую используют лен и ФУМ-ленту

Оба способа хороши, но важно учитывать некоторые особенности монтажа при использовании того и другого материала:

• Когда применяется ФУМ-лента, эксцентрики нежелательно проворачивать в обратную сторону. Если придется потом фитинги отцентровывать, нарушится герметичность. В таком случае необходимо делать намотку заново.
• Если ФУМ-лента сползает, также нужно наматывать ее заново, используя для этого новый отрезок материала.
• При применении льна эксцентрик можно без опасений повернуть в обратную сторону на четверть оборота, но не больше.

Лен обеспечивает герметизацию за счет разбухания под действием воды, а ФУМ-лента эластична и вдавливается в резьбу при наворачивании гайки.

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Фото: образец терморегулятора

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Котел с контроллером температуры

Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Схема включения одноконтурного котла

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Модифицируем термостат W1209 и делаем для него корпус

Daco Загрузка

18.04.2019

4419

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

31

Всех приветствую. Многим знаком термостат W1209. Недорогой, проверенный, практически идеальный для разных самоделок. Но мне лично не нравится то, что реле и клеммная колодка, плюс разъем сенсора стоят на лицевой стороне и выступают над кнопками и дисплеем. Тот, кто пытался внедрить сей девайс в корпус чего-либо, меня поймет. Но есть очень простое решение данной «проблемы». В добавок к этому, ровно неделю назад я стал счастливым обладателем 3Dпринтера и не замоделить корпус для модифицированного w1209, просто не мог, для оригинальных термостатов таких коробочек масса, а для «перевертыша» не встречал. В общем по порядку.

Модифицируем.

Наш термостат до операции выглядит так.

Так как коммутирует нагрузку в этом термостате обычное электромагнитное реле, а в роли сенсора выступает термосопротивление которым не важна полярность, мы можем просто перенести все это добро вместе с клеммами на обратную сторону. Это увеличит габариты модуля на 6 мм по высоте, но избавит нас от мешающих на лицевой стороне компонентов, которые на первом этапе нужно выпаять.

Далее примеряем реле на обратной стороне и под контактом, который теперь изменил свое положение относительно прежних отверстий, ставим метку и сверлим новое отверстие (выделил красным на фото), зачищаем область вокруг отверстия от паяльной маски, лудим, устанавливаем реле на новое место и припаиваем. Колодку с клеммами и разъем сенсора тоже припаиваем с обратной стороны. Перевертыш готов!

Теперь он выглядит так.

Целью создания этой коробочки является необходимость иметь мобильный термостат, чтобы в зависимости от задачи его можно было подключить к разным устройствам. Сушилка для овощей например или брудер для птицы и т. п.Корпус разрабатывался во Fusion 360. Дома нет мелких саморезов для пластика и ехать из-за них в город, нет никакого желания, решил крепить половины корпуса друг к другу на защелках. Для вертикальной установки термостата сделал вырезы в корпусе и кронштейн, который входит в эти вырезы и удерживает устройство в вертикальном положении. Сам кронштейн может крепиться на саморез или двухсторонний скотч. Кронштейн предусмотрен для мобильности и удобства обслуживания, прикрутил его к стене, подключил провода, установил термостат, все.

Печатаем

Если с моделированием, у меня трудностей не возникало, то с настройками печати еще разбираюсь. Результат на фото.

Печатал PLA+ от eSun, принтер Ender3, стол 60°С, сопло диаметром 0,4, температура 210 °С, толщина слоя 0,1, заполнение 100%, (модели не большие, экономия по времени и пластику мизер по сравнению с заполнением в 30%), скорость 60.

Детали корпуса без поддержек, кронштейн с поддержками. Не знаю если честно, что еще написать, новичок я в этом деле, может и вовсе настройки не верные. Кому интересно файлы Fusion 360 тут.

Подводим итоги

Создавать модель на экране и держать её в руках, это конечно разные вещи. Вроде ерунда в сравнении с говорящими колонками или беспилотной техникой, например, время потратил, деньги потратил, работать бы и без этого всего работало, но радости как у ребенка. Буду еще радостнее если, вышеизложенное кому-нибудь пригодится.

Спасибо, что дочитали. Всего доброго.

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

31

Как посмотреть Пин-код терморегулятора?

Поколение Wi-Fi-терморегуляторов развязывает руки в управлении подогрева. С помощью мобильного приложения, например, Terneo, установленного на телефон или планшет, можно легко отключать или включать подогрев помещения, когда находишься далеко от дома.

При первом подключении к облаку будет запрошен Пин-код для регистрации.

1. Войдите и зарегистрируйтесь в приложении.
2. Нажмите «+ Добавить» → «Устройство» → введите Пин-код.

Для получения Пин-кода:

• на терморегуляторе удерживать кнопку «≡» до смены значка на «Pin»;
• отпустить кнопку для отображения Пин-кода.

Познавательная статья: Как правильно пользоваться водонагревателем: 8 особенностей разумной бережливости

Модернизация модуля термостата W1209 своими руками

Конструкция прибора дает широкие возможности для модернизации. Можно доработать устройство следующим образом:

• Поместить термореле в корпус;
• Удлинить шлейф термодатчика;
• Сменить версию прошивки.

Последний пункт возможно выполнить при наличии навыков работы с программируемыми контроллерами. Для этой цели используют USB программатор ST-Link V2. Необходимую версию прошивки можно скачать с официального сайта производителя контроллера. Переделка устройства путем смены прошивки на более новую позволяет ввести новые функции и улучшить эксплуатационные характеристики.

Вариант корпуса

Доработка шлейфа имеет смысл по причине малой длины штатного провода датчика (около 0.5 м).
