Всенаправленная биквад антенна на 2 4ггц своими руками

Внешняя пассивная антенна для WiFi роутера

Прежде всего надо отметить, что пассивная антенна для wifi роутера, то есть которая не имеет своего собственного питания от электросети, не усиливает сигнал, а лишь направляет его спектр для более уверенного приема. Мощность этого «усиления», которую еще называют коэффициентом направленного действия, измеряют в децибеллах (dBi). Небольшими внешними антеннами уже снабжаются многие модели маршрутизаторов и адаптеров, однако их мощность не превышает 3-5 dBi, что не позволит значительно улучшить дальность действия беспроводного сигнала.

Поэтому для этого используют внешние wifi антенны. У них есть два типа разделения — для наружного или внутреннего использования, а также всенаправленные и узконаправленные.

Виды антенн

Wi-Fi-антенны для роутеров бывают разных размеров и форм и могут использоваться как в помещении, так и на открытом пространстве. По этому признаку их разделяют на два класса:

  • внутренние (комнатные, внутридомовые);
  • наружные (внешние, выносные, уличные).

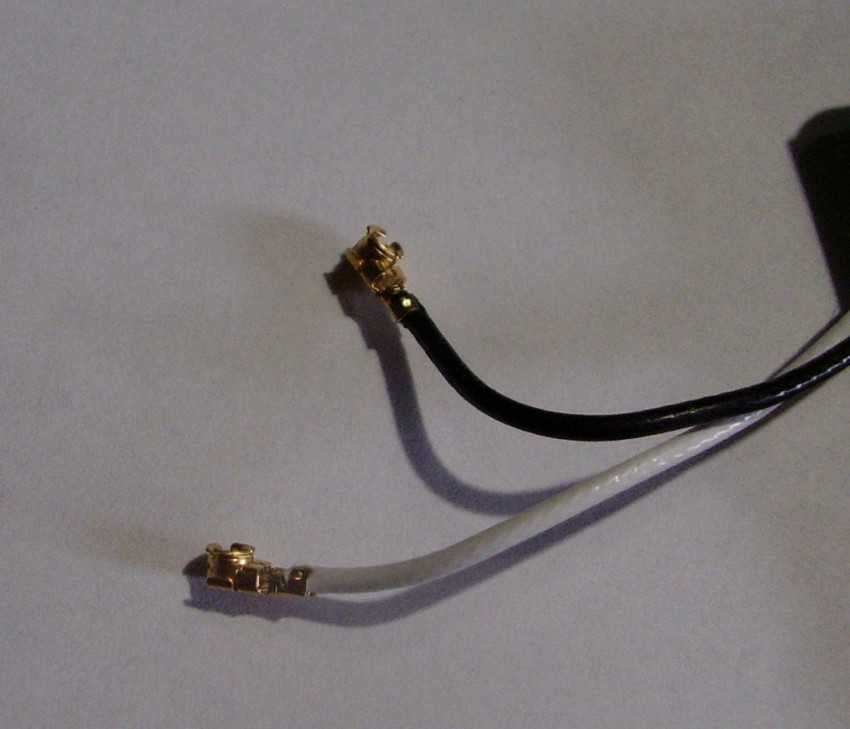

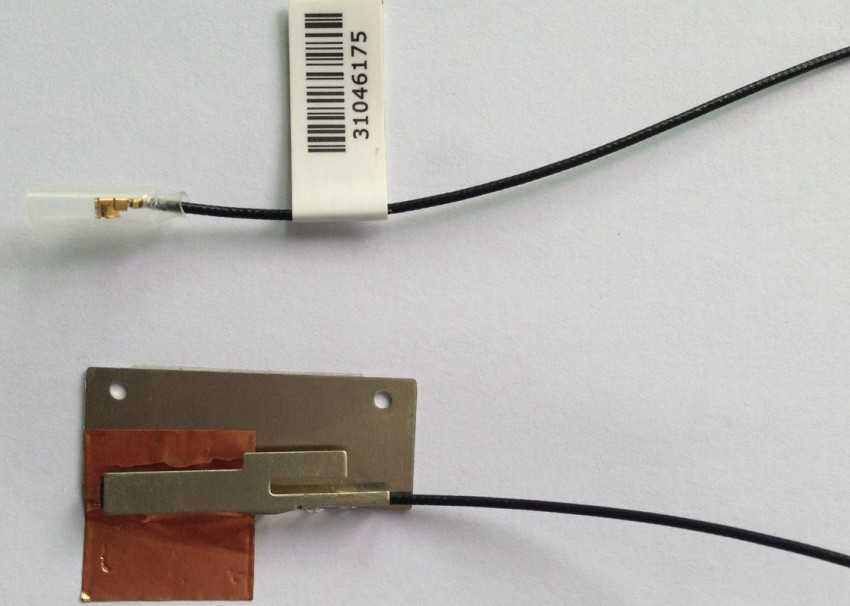

Комнатные антенны

Предназначены для использования внутри помещений, поэтому имеют компактные размеры и сравнительно небольшой коэффициент усиления (КУ). Основная их задача — стабилизация сигнала и его доставка в наиболее удалённые уголки дома. Чаще всего внутренние антенны, в зависимости от конструкции, устанавливаются на столе, крепятся на стене/потолке либо подсоединяются к роутеру вместо штатных антенн. Самыми распространёнными вариациями комнатных устройств являются штыревая и панельная антенны.

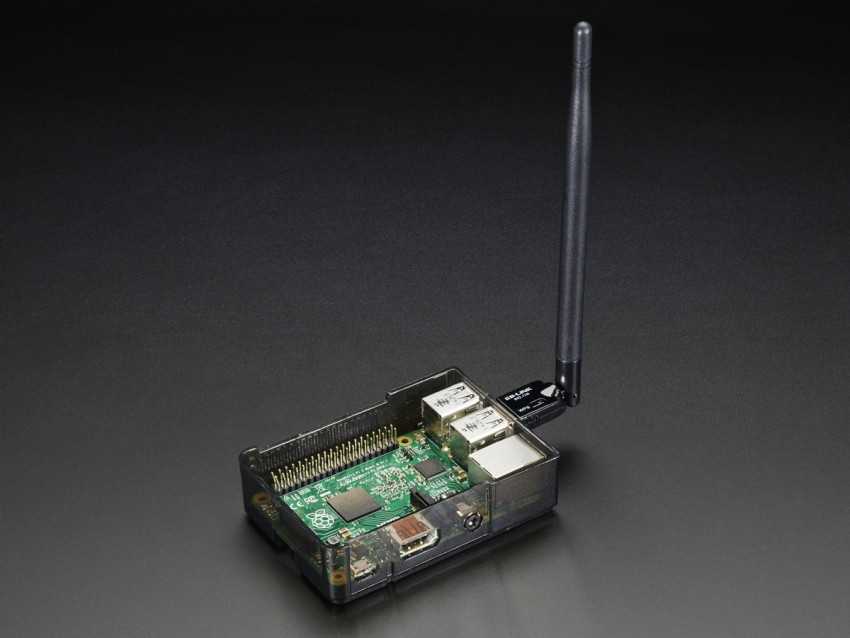

Штыревая антенна — это самый простой и распространённый вариант передающей антенны, распространяющей радиоволны во всех направлениях

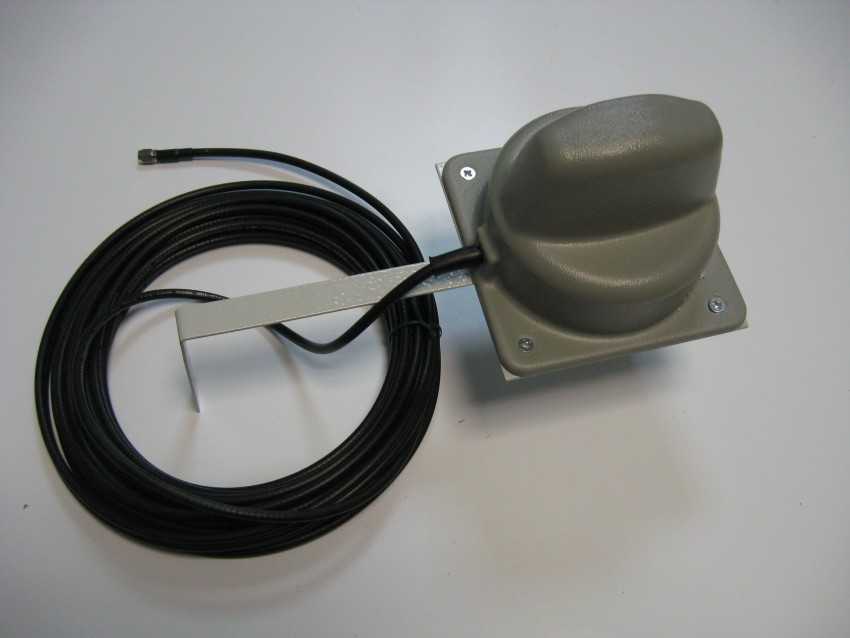

Внешние антенны

Используются для установки снаружи зданий, отличаются от предыдущих устройств более крупными размерами и более высоким КУ. Поскольку их применяют для организации сети на открытом пространстве, то конструкция таких антенн предусматривает защиту от негативного воздействия атмосферных осадков. В комплекте с наружным усилителем обычно идут дополнительные крепёжные элементы для установки на крыше, наружной стене здания или столбе.

Наружные Wi-Fi-антенны чаще всего используются в частном секторе, где нужно распространить действие беспроводной сети на придомовую территорию

В свою очередь, и выносные, и комнатные антенны в зависимости от направления сигнала подразделяются на два типа:

  • всенаправленные (ненаправленные, круговые);
  • направленные (узконаправленные).

Всенаправленные антенны

Такие устройства излучают радиоволны равномерно во всех направлениях в пространстве. Принцип действия круговых антенн можно сравнить с комнатной лампочкой, освещающей в одинаковой степени всю комнату, а диаграмму направленности — со сферой. Уровень сигнала в такой сети неравномерен: чем дальше от центра, тем слабее. Всенаправленные Wi-Fi-антенны отличаются меньшим радиусом действия и используются в тех квартирах и домах, где есть необходимость подключения к беспроводной сети нескольких пользователей.

Направленные антенны

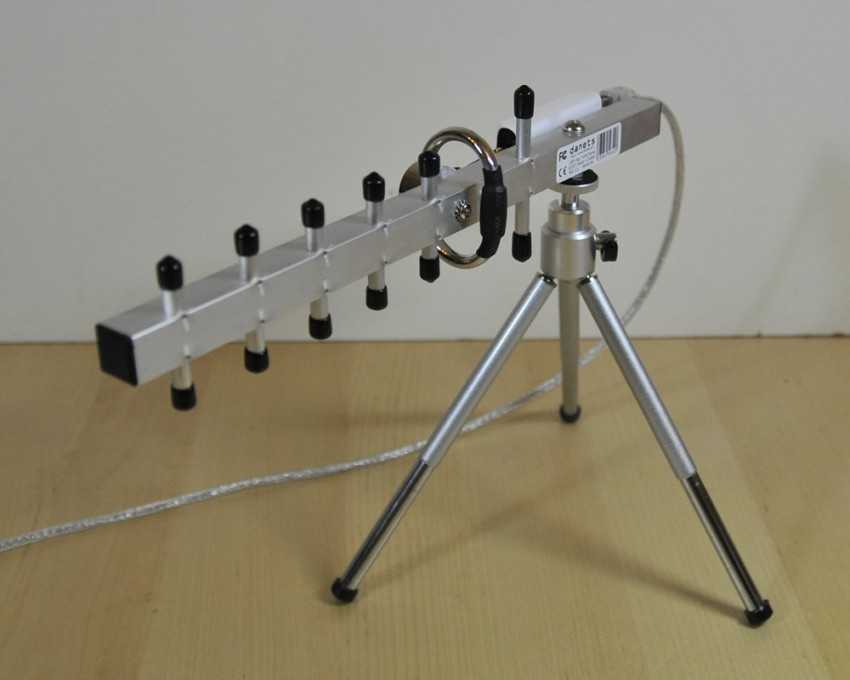

Пассивные усилители этого типа посылают беспроводные сигналы в одном направлении, что позволяет добиться устойчивого сигнала в проблемных местах. Действие узконаправленной антенны похоже на работу фонарика, который не в состоянии осветить всю комнату, но способен передать луч света на более дальнее расстояние. Диаграмма направленности таких антенн по своей форме напоминает цветочный лепесток или дирижабль. В жилых помещениях направленные усилители используются в тех случаях, когда нужно обеспечить стабильным Wi-Fi-сигналом один девайс или несколько размещённых рядом.

Диаграмма направленности графически представляет зависимость коэффициента усиления антенны от её направления в заданной плоскости

Антенны-насадки

Отдельную нишу занимают антенны-насадки, способные превратить всенаправленную антенну роутера в узконаправленную. Надеваются они на штатные антенны Wi-Fi-роутеров и благодаря своей конструкции увеличивают зону действия локальной сети в нужном направлении. Несмотря на компактные размеры, КУ таких антенн может достигать 8–12 дБ. Антенны-насадки удобны в домашнем применении: легко крепятся, не имеют проводов и не занимают лишнего места на столе или стене.

Антенна-насадка — это простейшее устройство направленного типа, не требующее установки и подключения

Усиленные (активные) антенны

Главное отличие активной антенны от пассивной состоит в наличии встроенного электронного оборудования. В активных антеннах поступающий сигнал сначала обрабатывается (усиливается, очищается от шумов), а затем передаётся непосредственно на роутер или другое принимающее устройство. Такие антенны мало подвержены внешним помехам и способны усиливать сигнал до 20 дБ. Однако они более сложны в настройке и по стоимости дороже своих пассивных аналогов. Работают от источника питания, дополнительно могут комплектоваться аккумуляторами.

Активная антенна в своей конструкции имеет усилитель и нуждается в подключении к источнику питания

Самодельные Wi-Fi-антенны

Смастерить устройство для усиления сигнала беспроводной сети можно самостоятельно. В интернете есть множество примеров антенн, собранных своими руками. Для их создания авторы используют подручные средства: жестяные банки, медную проволоку, DVD-диски, плотную фольгированную бумагу, листы металла и др. Самыми популярными усилителями, собранными вручную, являются следующие модели:

Тестирование

Провёл первое тестирование biquad антенны в качестве облучателя 24дБ параболической антенны. Результаты меня вполне удовлетворили.

Мне также удалось получить связь на расстоянии 10 км используя только biquad соединённый с 30мВт RoamAbout Wi-Fi картой.

Некоторое, более детальное тестирование с многократными антеннами, включая biquad, показанный выше, указывает, что biquad имеет усиление 11-12дБ.

Друг имеет доступ к некоторому испытательному оборудованию антенны, и выполнил некоторые тесты на biquad, показанные на этой странице.

Диаграмма направленности biquad показанная ниже, показывает ширину луча ~50 градусов.

Самый простой способ усиления сигнала

Если вы возьмете линейку и измерите длину штыревой антенны домашнего роутера, то окажется, что ее длина от 10 до 12 см. Длиннее не делают потому, что в штыре, размер которого больше длины волны, значительно возрастает внутреннее сопротивление и сигнал вместо усиления гаснет. Это увеличение размера приводит сужению толщины «бублика» диаграммы направленности и незначительному увеличению удельной мощности излучаемого сигнала. Гораздо больший эффект дает экранирование передающей антенны с одной стороны.

Экран позволяет сконцентрировать излучение роутера в нужном вам направлении. Например, если он стоит у стены, то нет никакого резона передавать сигнал Wi-Fi соседям или на улицу. Его установка увеличивает коэффициент усиления передающей антенны до 3 дБ, то есть, в два раза. Что фактически отражает физическую суть дела, ведь вы половину бесполезно направленного сигнала переориентировали в нужную сторону.

Вся хитрость в том, на каком расстоянии от антенны роутера расположить экран. По законам распространения радиосигналов оно должно быть равно 1/8 длины волны. Для Wi-Fi это 1,56 см.

Им может быть лист железа (раскроенная пивная или консервная банка), компакт-диск или толстая фольга. Лучше всего выполнить конструкцию в виде подставки под роутер, перпендикулярно которой поставлен экран. Добиться результата можно опытным путем, передвигая по миллиметру источник сигнала ближе или дальше от экрана. В помощь вам будет интерфейс отображения уровня сети.

Достоинством способа является простота, а также то, что антенна для планшета вам не понадобится. То есть, не придется его вскрывать или изыскивать возможности для подключения дополнительного оборудования. Недостатком – малая дальность приема сигнала.

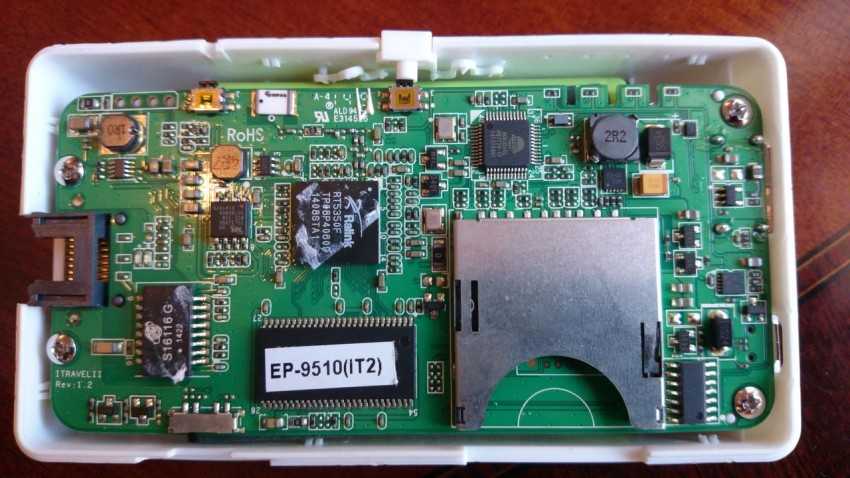

АППАРАТНОЕ УСИЛЕНИЕ СИГНАЛОВ WIFI И GSM

Распространен способ усиления сигналов WiFi и GSM при помощи специализированного оборудования, которое предлагают производители по самым разным ценам. Причем существуют и разные типы устройств.

К популярным можно отнести направленные антенны, которые часто используют в офисах с большим числом стен. Нередко их называют усиливающими сигнал WiFi или GSM, хотя, по сути, они его не усиливают. То есть, если мощность передатчика составляет 100 мВт, то даже при использовании направленной антенны, она не изменится.

Эффект усиления создается благодаря изменению направленности диаграммы сигнала.

Они применяются, когда необходима максимальная дальность при передаче информации в определенном направлении, когда нужно уменьшить влияние различных помех. Устройства эти дорогостоящие, поэтому используются только крупными компаниями, когда требуется целостность передаваемых данных, например видео с камер наблюдения. Нередко для усиления сигнала используется сразу несколько антенн.

Одной из важнейших характеристик направленной антенны является коэффициент усиления. Он показывает, во сколько раз увеличится уровень сигнала на заданном расстоянии.

Этот коэффициент измеряется в изотропных децибелах (дБи или dBi). Коэффициент усиления направленной антенны показывает насколько будет увеличена мощность сигнала в определенном направлении, в других направлениях мощность уменьшится.

Выбор направленной антенны зависит от площади помещения, наличия и толщины стен, присутствия устройств, которые могут заглушать сигнал.

Однако не всегда упор на максимальные значения характеристик является верным. Например, выбирая антенну с широким главным лепестком (направление, в котором происходит максимальное излучение антенны), придется пожертвовать коэффициентом усиления.

Вторым популярным устройством для усиления сигналов WiFi или GSM являются репитеры (нередко их называют ретрансляторами или повторителями).

По принципу работы, да и по «железу», они похожи, но для каждого стандарта связи используется отдельное. Репитеры представляют собой сложные устройства на основе активных радиоэлектронных компонентов. Их целесообразно использовать, когда:

  • в помещении слабый сигнал, например, при использовании на даче GSM сигнализации;
  • требуется увеличить радиус действия. Это может быть актуально для WiFi видеокамер;
  • территория или здания экранируются ландшафтом или другими препятствиями.

Принцип работы репитера очень прост. Сигнал поступает от главного источника (роутер или радиостанция) на репитер, тот, в свою очередь, передает его устройству. То есть, его основная задача – передача сигнала на еще большее расстояние. Одно из основных достоинств такого способа усиления сигнала – сеть остается одна.

Если вы уже подключили, к примеру, систему видеонаблюдения, к роутеру WiFi, а затем решили усилить сигнал посредством репитера, то устройства будут подключаться автоматически (без ввода пароля).

Кстати, взять на себя роль репитера может и роутер WiFi (только для соответствующих сетей), но он должен поддерживать эту функцию.

Усилитель сигнала своими руками.

Как правило, своими руками пользователи пытаются собрать усилители для модемов 3G или 4G, находясь за городом. В Интернете немало инструкций, начиная с самых элементарных, заканчивая серьезными проектами, с которыми справится далеко не каждый. Подобное устройство можно самостоятельно сделать и для роутера WiFi.

Например, распространена практика применение обычной жестяной банки, которая разрезается определенным образом. Получается подобие антенны зеркального типа, которая крепится на роутере. Некоторые пользователи даже отмечают небольшое улучшение качества сигнала, но, понятное дело, на что-то большее рассчитывать не приходится.

Такой усилитель вряд ли будет использован на крупном предприятии, где важно высокое качество сигнала. Чаще всего они и вовсе оказываются выброшенными в виду негодности

Нередко для усиления сигнала GSM или WiFi умельцы собирают некое подобие направленных антенн, но сделать это правильно получается не у каждого. Причем применяются для этого иногда очень интересные компоненты: кастрюли, дуршлаги и прочее.

Но все-таки, для получения устойчивого уровня сигнала лучше пользоваться штатными устройствами заводского изготовления.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Зачем нужны антенны

Многие пользователи Интернета, особенно проживающие вдали от города, часто испытывают трудности с получением стабильного сигнала. Даже с большим распространением доступа к Глобальной сети эта проблема остается. В подобных случаях на помощь приходит вай-фай антенна, улучшающая качество сигнала и позволяющая настроить беспроводную сеть для раздачи на все доступные устройства.

Обратите внимание! Первые антенны применялись в качестве оборудования для просмотра телевизионных каналов как в отдаленной местности, так и в городах. Любое оборудования для улавливания сигнала, как Wi-Fi, так и мобильного Интернета, имеет определенный радиус или дальность действия

Если его получатель находится за пределами зоны улавливания, применяются антенны для вай-фай роутера. Например, если пользователь получает сигнал от роутера друга, который проживает на относительно большом расстоянии

Любое оборудования для улавливания сигнала, как Wi-Fi, так и мобильного Интернета, имеет определенный радиус или дальность действия. Если его получатель находится за пределами зоны улавливания, применяются антенны для вай-фай роутера. Например, если пользователь получает сигнал от роутера друга, который проживает на относительно большом расстоянии.

Все антенны могут применяться в двух вариантах исполнения. Это устройства следующих видов:

  • внутренние. Устанавливаются в помещениях, у окон или на балконах;
  • внешние или выносные. Такие устройства более распространены и превышают по качеству первые.

Помимо этого, выносные антенны подразделяются на направленные в одну сторону и всенаправленные. Также существуют многочастотные приборы, имеющие возможность одновременно работать в нескольких частотах и диапазонах.

Обратите внимание! Большинство Wi-Fi антенн имеет определенный сектор действия, поэтому большое внимание следует уделять указанию точного направления

Самодельная биквадратная антенна

Первопроходцами среди самодельных излучателей биквадратного типа для распространения беспроводного сигнала были образцы еще в 2005 году. Наилучшими модификациями этих приспособлений были биквадратные, которые выдавали сигнал мощностью до 12 дБи, и биквадратные со значением этого показателя до 14 дБи.

Если брать по многофункциональности устройства, то предпочтительнее устанавливать биквадратную конструкцию. Это оборудование позволит сохранить ширину угла раскрытия сигнала при неизбежности сжимания поля излучения.

Детали для изготовления биквадратного излучателя:

  • Для рефлектора пригодится фольгированный текстолит размером 12,3х12,3 см;
  • Проволока медная с сечением поперечника 2,5 кв. мм;
  • Коаксиальный кабель с показателем ВС 50 Ом;
  • Разъем с выходом типа N для подсоединения самой антенны.

В целом, устройство будет выглядеть как соединенные углами квадраты с расположенными на одной прямой диагоналями. Посмотрев на фото wi-fi антенны, можно заметить биквадратный излучатель и заземленный рефлектор. Устройство должно верхней частью примыкать к кабелю, а нижней – примыкать к земле.

Рефлектор представляет собой кусок хорошо проводимого материала. Отлично с этой задачей справляется алюминий, сталь или жесть. В некоторых случаях проще воспользоваться компакт-диском.

Процесс сборки

Для начала возьмем винипластовый сердечник. Нанесем на него разметку. Расстояние между метками, согласно нашим расчетам, должно быть 29 мм. Это расстояние между витками. Для выравнивания провода, я обычно использую один не хитрый способ. Зажав один конец провода в тиски, с силой натягиваем в струну за другой конец. Для того чтобы ровно уложить провод, я просверлил отверстие на крайней метке. Диаметр отверстия равен диаметру провода с изоляцией, что позволит зафиксировать конец провода, вставив его в отверстие. После чего плотно наматываем провод на сердечник. Плавно растягиваем спираль и фиксируем с помощью клея витки на метках. В итоге должно получиться 12 витков с расстоянием в 29 мм. При использовании трубы в качестве сердечника, появляется проблема с креплением отражателя.

Возникает необходимость использовать дополнительные детали. В нашем случае сердечник из винипласта. Он легко крепится к отражателю с помощью обычного шурупа — самореза, длина которого около 50 мм. Я использовал шуруп со шляпкой под ключ, чтобы облегчить закручивание. Для крепления отражателя делаем разметку под отверстие по центру пластины. Центр находим за счет пересечения диагоналей. Диаметр отверстия зависит от диаметра крепежного шурупа. Также отмеряем от центра расстояние равное радиусу сердечника. Здесь сверлим отверстие под коннектор. При отсутствии коннектора, коаксиальный кабель можно припаять напрямую. Экранирующий контакт припаиваем к пластине отражателя, а центральную жилу к волновому генератору. Роль волнового генератора будет у нас выполнять треугольная пластинка из медной фольги. К тонкому углу генератора припаиваем кончик нашей спирали. Гипотенуза треугольника из медной фольги должна быть продолжением спирали.

Так как антенна будет установлена на открытом воздухе, рекомендуется залить места паек силиконом, а на сердечник надеть термоусадку с диаметром 50 мм.

Сравнительная таблица рейтинга

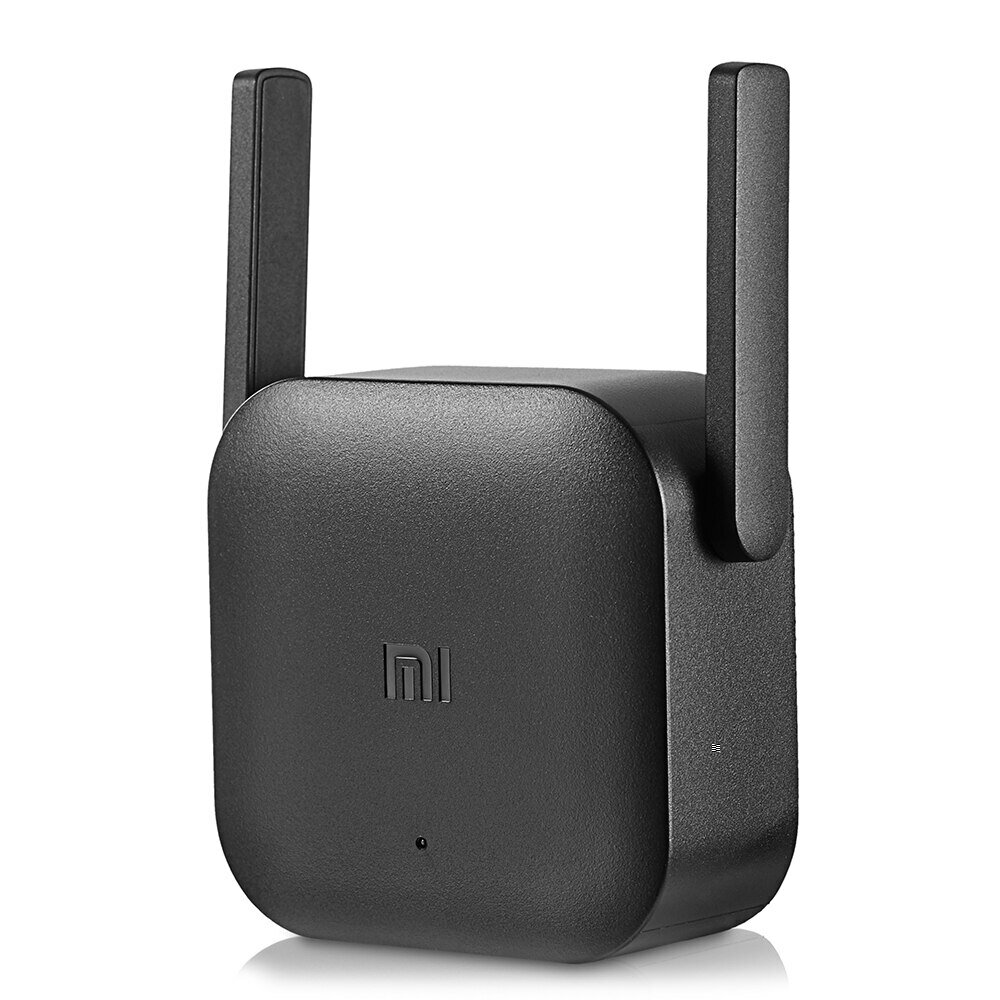

3-е место: Xiaomi Mi Wi-Fi Amplifier PRO

Бюджетный усилитель Wi Fi Xiaomi Mi Wi-Fi Amplifier PRO

Xiaomi Mi Wi-Fi Amplifier PRO – недорогой ретранслятор сигнала Wi-Fi, подключаемый напрямую к розетке 220 В. Компактный девайс является прекрасным решением для расширения зоны покрытия беспроводной сети в большой квартире или доме.

Он совместим практически с любой точкой доступа. Передача данных поддерживается в частотном диапазоне в пределах 2,4-2,4835 ГГц. Предельная скорость передачи данных — 300 Мбит/с. Настраивается устройство через web-интерфейс. В конструкции предусмотрен передатчик с показателем выходной мощности 20 dbm.

Характеристики:

  • Цена — 742 — 1860 руб.;
  • Оценка пользователей — 4,5;
  • Стандарт Wi-Fi — 802.11 b/a/g/n;
  • Частота — 2,4 ГГц;
  • Предельная скорость — 300 Мбит/с;
  • Число антенн — 2, несъемные.

Достоинства:

  • Дешевый;
  • Хорошо справляется с поставленными задачами;
  • Неплохая площадь покрытия;
  • На лицевой панели светодиод индикации состояния;
  • Качественная сборка;
  • Компактный;
  • Интуитивно понятная настройка;
  • Приятный внешний вид.

Недостатки:

  • Режет скорость;
  • В некоторых модификациях отсутствует переходник для вилки в комплектации.

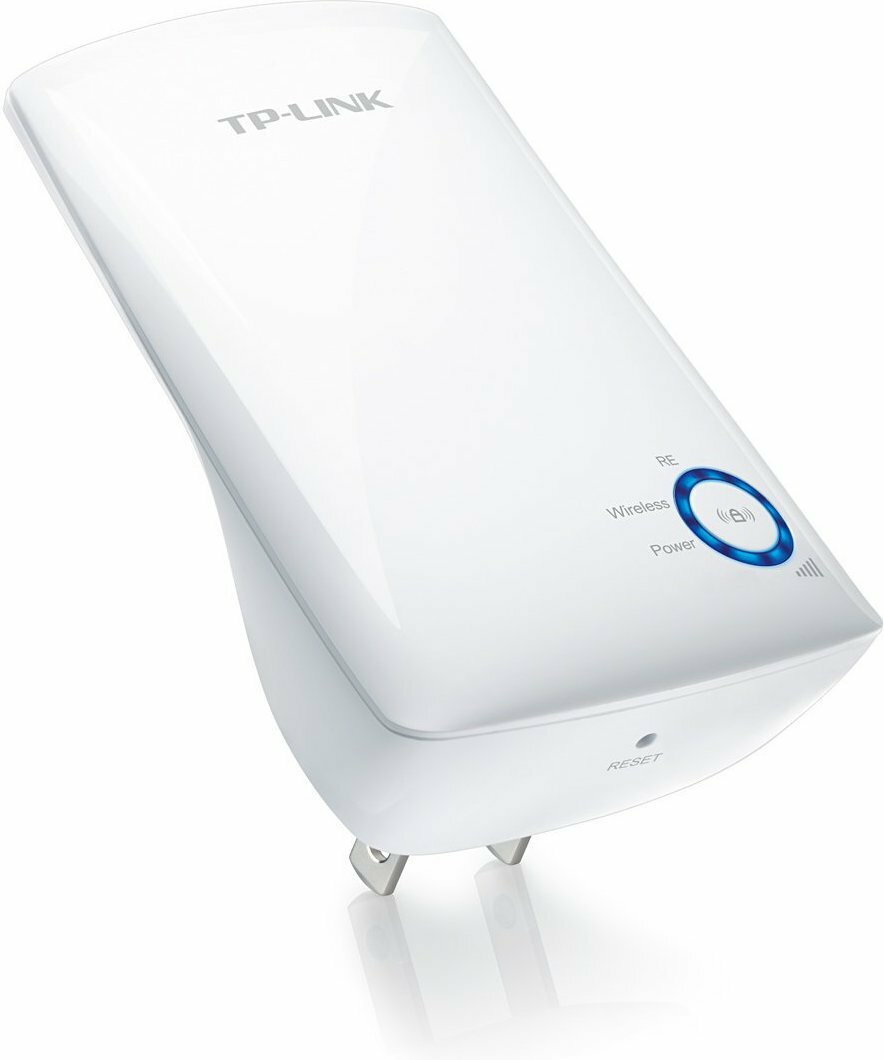

2-е место: TP-LINK TL-WA854RE

Бюджетный wi-fi репитер TP-LINK TL-WA854RE

TP-LINK TL-WA854RE — компактный усилитель беспроводного сигнала wi-fi. Модель подключается к электрической розетке. Настройка аппарата занимает всего несколько минут. Использование оборудования позволяет расширить зону покрытия сети.

Работает в частотном диапазоне 2,4 ГГц. Предусмотрена защита соединения при помощи протоколов WPA, WPA2 и WEP. Конструкцией девайсов предусмотрено две встроенных антенны. Мощность передатчика составляет 15 дбм.

Характеристики:

  • Цена — 850 — 2110 руб.;
  • Оценка пользователей — 4,9;
  • Стандарт Wi-Fi — 802.11 b/a/g/n;
  • Частота — 2,4 ГГц;
  • Предельная скорость — 300 Мбит с;
  • Число антенн — 2, внутренние.

Достоинства:

  • Невысокая стоимость;
  • Приятный внешний вид;
  • Компактные габариты;
  • Простая система настройки.

Недостатки:

Режет скорость интернет-соединения.

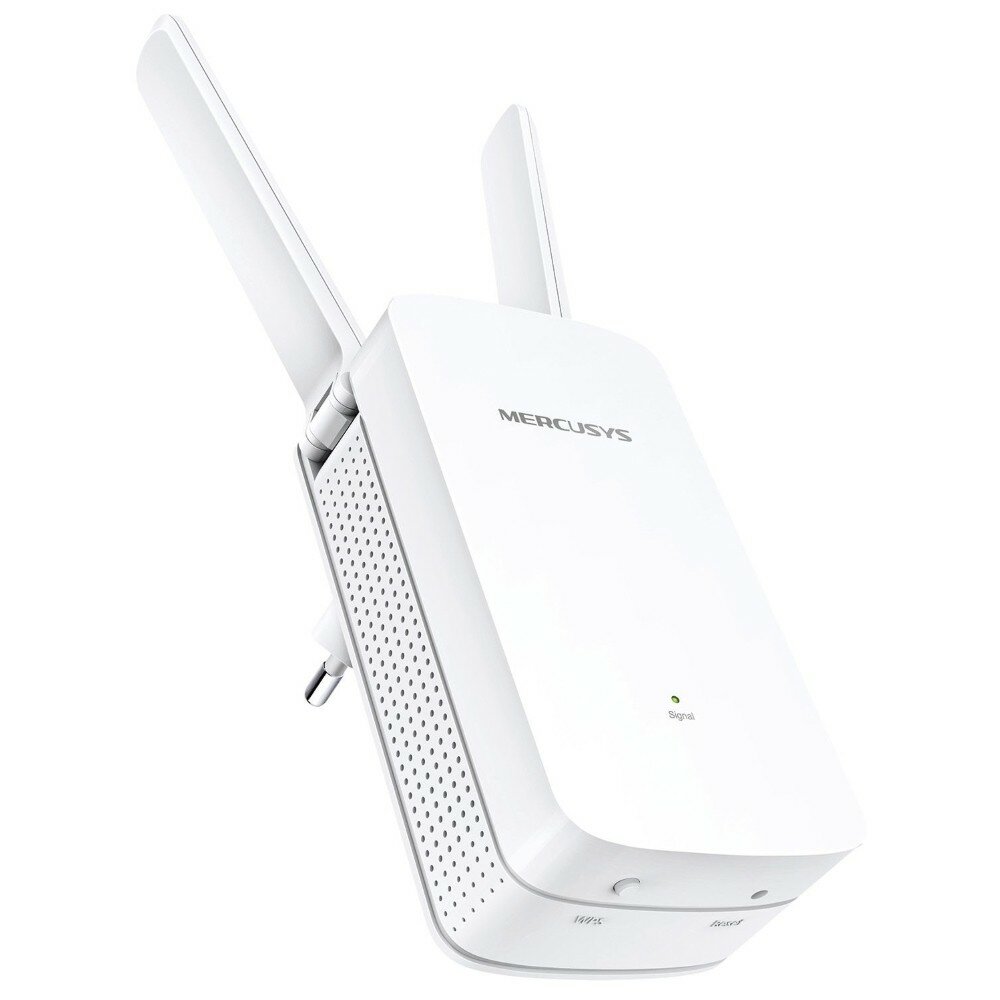

1-е место: Mercusys MW300RE V1

Усилитель сигнала Wi Fi Mercusys MW300RE V1

Mercusys MW300RE V1 — усилитель беспроводного сигнала, оснащенный двумя внешними антеннами и поддерживающий технологию Mu-MIMO. Работает девайс на частоте 2,4 ГГц, максимальная скорость соединения составляет 300 Мбит/с.

В конструкции установлен передатчик мощностью 20 dBm. Для защиты используются технологии шифрования WPS, WPA, WPA-PSK, WPA2, WPA2-PSK.

Характеристики:

  • Цена — 920-1380 руб.;
  • Оценка пользователей — 4,3;
  • Стандарт Wi-Fi — 802.11 b/a/g/n;
  • Частота — 2,4 ГГц;
  • Предельная скорость — 300 Мбит/с
  • Число антенн — 2, внешние.

Достоинства:

  • Стильный дизайн;
  • Просто настраивается;
  • Поддержка технологии Mu-MIMO;
  • Подключается напрямую к розетке электросети.

Недостатки:

Снижает скорость интернет-соединения.

Надо ли делать расчеты

Если человек самостоятельно решил изготовить антенну двойной квадрат для получения цифрового сигнала, ему нет надобности исчислять длину волны. Специалисты рекомендуют людям, для принятия устройствами максимального количества сигналов, делать конструкции более широкополосными.

В том случае, когда мастер стремится изготовить антенну по всем правилам, он может выполнить расчеты.

Для этого ему потребуются определенные данные:

  1. Узнать размер стороны квадрата удастся таким образом. Определяется волна, на которой осуществляется трансляция сигнала. Этот показатель делится на 4.
  2. Узнать, какое в идеале расстояние должно быть между 2 частями устройства можно таким образом. Внутренние элементы — более короткие, а наружные стороны ромбов – немного длиннее.

Также мастера могут задействовать в процессе изготовления антенн двойной квадрат уже готовые расчеты:

Наименование элементов (мм) Диапазон 10м Диапазон 15м Диапазон 20м
Диагональ (А) рамок 3750мм 5050мм 7600мм
Полная длина (b) двухпроводной линии (регулировочной) рефлектора 650мм 850мм 1300мм
Расстояние (L) между рамками 1330мм 1800мм 2700мм

Как сделать своими руками

Такое устройство можно сделать и самостоятельно, в пределах квартиры оно поможет усилить сигнал, если он ослабляется большим количеством перегородок. Конструкция из алюминиевых пивных банок наиболее популярна благодаря эффективности и простоте. Понадобятся:

  • Тремпель для одежды.
  • Две литровые алюминиевые банки.
  • Паяльник, припой.
  • Провод 50 Ом.
  • Соединительный разъем.

Вместо тремпеля можно брать металлопластиковую гибкую трубу. Она используется как для наружной и внутренней установки, поскольку имеет эстетичный вид, не поддается воздействию природных факторов.

Пошаговая инструкция

  1. В дне банок прорезаются отверстия после чего их необходимо насадить на нижнюю часть тремпеля, предварительно ее разрезав либо пропустить через них трубу.
  2. Отверстия в банках делаются такого размера, чтобы они насаживались с натягом и не сдвигались при изменении положения в пространстве. Трубу необходимо закольцевать и предусмотреть зацеп для фиксации на основании.
  3. Для банок, расположенных на тремпеле – необходимо зачистить от краски места припайки кабеля. После чего зачистить кабель, разделив оплетку и фидер, залудить их и припаять каждый к одной из банок. К другому концу кабеля припаять разъем соответствующий тому что расположен на точке доступа.
  4. Для банок на металлопластиковой трубе – в данном случае обе банки припаиваются к фидерному проводу. Можно сделать между ними мост из проволоки такого же сечения припаяв фидер к одной из банок. Экраном антенны будет являться слой металлической фольги, проложенный под внешним покрытием МП трубы. Необходимо аккуратно сделать срез, удалить защитную пленку и припаять оплетку к фольге. Данное место надо заизолировать и зафиксировать клейкой лентой во избежание обрыва.

Подключение и настройка

Перед подключением снимается штатная антенна. Следует свериться с настройками точки доступа что установлен максимальный уровень приема сигнала, если этого нет, то применить индивидуальные параметры.

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Рефлектор создается из металлического листа, который рекомендуется закруглить

Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

  • ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
  • для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
  • медную проволоку (диаметром 2 мм);
  • медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
  • пенопласт для патчей;
  • супер-клей.

Антенна Харченко для 4G модема своими руками

Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:

  • спиральная проволока;
  • коаксиальный кабель;
  • стержневая деревянная рейка;
  • плоскогубцы, молоток, нож.

Обратите внимание! Перед сборкой очень важно провести качественный расчет. Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.

Этапы сборки:

  • определить поляризацию и частоту волны. Устройство должно быть линейным;
  • сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
  • сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
  • сборка конструкции, она должна быть овальной формы.

Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.
