Эксцентрик смесителя обломился по резьбе, как выкрутить обломанный кусок из втулки

Содержание

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых, мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Как выкрутить эксцентрик от старого смесителя, если он сильно прикипел?

Купили новый смеситель, пытаемся установить самостоятельно. Выкрутить эксцентрики от старого смесителя не получается, видимо они прикипели.

Как их открутить?

Сразу же хочу отметить, эксцентрики при замене смесителя откручивать не всегда обязательно.

Вы можете установить новый смеситель на старые эксцентрики.

Если конечно речь не идёт об вот таких

Эксцентрики к подавляющему числу современных смесителей для ванны выглядят вот так,

В наличии грани под рожковый ключ, чаще это ключи на 13-14.

Чтобы выкрутить такой эксцентрик (резьба уплотняется фум-лентой, реже паклей с краской) нужен рожковый ключ.

Если просто ключом открутить не получается, делаем рычаг из куска трубы, под ключ конец трубы можно чуть сплющить.

Откручиваем рывками, против часовой стрелки.

Если не получается, то можно приобрести аэрозольную смазку ВД-40, распыляем её на эксцентрик, чуть ждём и пробуем открутить ключом с рычагом.

Вместо ВД-40 можно использовать тряпку и уксус.

Если и это не помогает, грани слизаны на эксцентрике, то можно пробовать открутить эксцентрик газовым ключом (1-2 номер).

Всё тоже самое, откручиваем рывками, можно дополнительно эксцентрик простучать молотком.

Не бойтесь испортить резьбу на эксцентрике, он всё равно меняется на новый.

Если все варианты не сработали, то нужен строительный фен, или даже газовая горелка.

Прогревает эксцентрик и откручиваем газовым ключом, если планка под смеситель вот такая

Я ещё понимаю, когда эксцентрик не откручивается из вставки трубы, там часто он прикипает потому как при его регулировке приходится докручивать по часовой стрелке уже с хорошей силой, там он не только прикипает, но и витки резьбы вытягиваются.

А вот как он прикипел к смесителя, когда само крепление происходит при помощи накидной гайки на самом смесители, тут уже фантастика.

Вот несколько советов с описанием проблем:

1 — Вы проверьте в какую сторону крутите гайку, возможно просто не в ту, если смотреть в торец смесителя на стенку, то ключ надо поворачивать против часовой стрелки, т.е. гайка остаётся на смесителе, а вы её откручиваете от эксцентрика, который остаётся неподвижный.

Если смотрите сверху на смеситель, тогда ключ надо ставить слева и давить вниз.

2 — Возможно на самом деле у вас плохая вода, примеси которой закоксовали резьбу, т.е. соли проникли внутрь и застыли там. Тогда попробуйте через деревянную наставку обстучать гайку и при откручивании сначала чуть с силой проверните ключ по часовой стрелке, а потом уже пытайтесь откручивать.

3 — Возможно у вас при закручивании сорвало виток резьбы, и получается, что когда хотите его выкрутить, то этот кусок от резьбы попадает в виток и расклинивает его там. Тут практически без вариантов на удачу, скорее всего легче будет сделать надрезы на гайке и потом заменить её, чтобы сохранить эксцентрик или убивать и гайку и эксцентрик. Можете конечно покрутить из стороны в сторону, но навряд ли, это кусочек потянет за собой всю резьбу. Кстати гайку на смесителе можно заменить, читайте в вопросе, как это сделать.

Эксцентриковая стяжка мебельная

Надежность, долговечность, привлекательный внешний вид – основные требования, предъявляемые к деревянной корпусной мебели. Эксцентриковая стяжка – специальное крепежное соединение, которое обеспечивает выполнение этих требований. Его также называют «растекс» или «минификс».

Преимущества эксцентриковой стяжки:

  • повышение прочности соединения, за счет того, что стяжка выступает в качестве ребер жёсткости;
  • обеспечение скрытого соединения, то есть отсутствие на мебельных фасадах видимых элементов креплений;
  • возможность крепления деталей под разными углами;
  • неоднократная сборка и разборка конструкции без потери соединения.

Основным недостатком, ограничивающим использование этого вида крепежа, являются сложности, возникающие при его установке, и по стоимости этот вид крепления дороже, чем другие.

Виды эксцентриковой стяжки

Минификс состоит из двух основных элементов:

  1. Шток, служащий винтом эксцентриковой стяжки.
  2. Эксцентрик – имеет вид цилиндрической поверхности, насаженной на вал так, что их оси параллельны, но не совпадают. Предназначение эксцентрика – преобразовывать движение вращения в поступательное движение.

Дополнительные элементы мебельного минификса, которые могут быть в комплекте:

  • заглушка, выполняет декоративную функцию;
  • втулка (дюбель, футорка) из пластика или металла, выполняет функцию гайки (производители постепенно отходят от производства стяжки такой конструкции).

Стандартные виды эксцентриковых стяжек могут отличаться размерами эксцентриков и штоков. Наибольшее распространение получили эксцентрики диаметром 15 мм, но могут быть 12 мм и 25 мм, и глубиной — 12,5 мм.

Стандартный диаметр тела винта 6 мм и 8 мм. Они могут быть длиной:

  • 10 мм – применяются, в основном, при сборке полок;
  • 26 и 34 мм – используются для крепежа ответственных деталей в мебели.

Кроме стандартной стяжки бывают менее распространённые виды:

  • угловые – представляют собой два винта, соединенных шарнирно и два эксцентрика, применяются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы, в основном, прямые;
  • двухсторонние – в комплекте 2 эксцентрика и двухсторонний соединительный винт, длиной до 84 мм, предназначается для закрепления, например, смежных полок, расположенных с двух сторон от стенки.

Общие понятия

Данная деталь имеет круглую форму, у которой геометрическая ось, а также ось вращения совпадают.

Использование эксцентриков помимо сантехники:

  • для крепежа мебельных конструкций;
  • в астрономических исследованиях.

Устройство позволяет корректировать расстояние между двумя втулками. В некоторых случаях без такого приспособления закончить процесс не удается.

Размеры эксцентрика для смесителя могут быть разными и зависят от конструкции смесителя и подводки

Как он может помочь

Во время самостоятельной установки смесителя можно столкнуться с такой проблемой, как не соосность между трубопроводом и патрубками крана. Из-за этого невозможно напрямую присоединить одно к другому.

Очень часто такие приспособления входят в набор вместе со смесителем. Достаточно просто детально изучить предлагаемую производителем инструкцию и спокойно провести монтаж. Если же в комплекте эксцентрика не было, деталь необходимого диаметра можно купить отдельно, его цена вполне доступная.

Хромированные удлиненные эксцентрики для смесителя

Как установить эксцентрик

Монтаж приспособления для смесителя делится на две операции, выполняющиеся последовательно:

  • крепление конструкции;
  • подсоединение крана.
  1. Рекомендуем вам вначале собрать полностью конструкцию без уплотнений и убедиться, что все смонтированные соединения не имеют перекосов между собой. Например, если у вас в комплекте слишком короткие эксцентрики, вы сможете заменить их подходящими до начала основных работ.

Уплотнение резьбы пенькой

Приспособление состоит из двух частей – узкой и широкой. Если вы смогли в процессе монтажа аккуратно снять старый эксцентрик со смесителя, замените уплотнение на его резьбе. Воспользуйтесь пенькой или фум-лентой, следя при этом, чтобы они не прокручивались вокруг основания во время подсоединения.

  1. Прикрутите длинные эксцентрики к подводке, следите, чтобы они корректно соотносились с резьбой. Плотно заверните их с помощью разводного или гаечного ключа. Проверьте, чтобы резьбовое уплотнение не оборачивалось, иначе это нарушит функциональность конструкции.
  2. Инструкция рекомендует устанавливать эксцентрики так, чтобы к ним можно было удобно и легко прикрутить гайки корпуса смесителя. Следите, чтобы монтаж происходил ровно, без перекосов.
  3. На последнем этапе присоедините декоративные экраны, которые скроют место соединения.

Короткий эксцентрик для крана

Материал

Выпускаются различные виды эксцентрика для смесителя, но, главное при этом то, из чего они изготовлены:

Из чего делают и недостатки дешевых моделей

Изделия могут быть сделаны из латуни или металла с хромовым покрытием. Обычно дешевые варианты из Китая и Турции бывают именно хромированными.
Рекомендуем не использовать из комплекта изделия из металла, а заменить их латунными. Хотя по виду они и красивые, но очень часто они «прикипают» ржавчиной к резьбе.
Еще один недостаток дешевых эксцентриков – при их откручивании из водопровода спустя некоторое время головка с трубной резьбой просто обламывается

Вытащить ее затем из трубы будет довольно сложно и связано с непредвиденными расходами.

Обратите внимание
Выбирайте только цельнолитые латунные эксцентрики. В продаже сегодня можно встретить тоже изделия желтого цвета, но изготовленные из латунного прессованного порошка.Их цена гораздо ниже литых, но покупать их мы не рекомендуем из-за хрупкости

Есть большая вероятность, что в момент затяжки изделие просто лопнет.
Помните, что установив эксцентрик из прессованной латуни, всегда есть опасность, что при случайном давлении на кран при эксплуатации он может просто разрушиться, отвалившись от стены вместе со смесителем.

Правильный выбор
Эта рекомендация профессионалов подходит и для подбора эксцентрика, и для крана. «Взвесьте» изделие в руках – один из самых основных показателей качества. Знайте, что латунь является достаточно тяжелым металлом. Поэтому – в одну руку возьмите дорогой вариант, а в другую тот, который хотите приобрести.Не стоит принимать на веру слова продавца, когда у вас закрались сомнения. Желтый цвет поверхности может оказаться обычным напылением, под которым скрываться может спекшаяся алюминиевая крошка или чугун.

Как установить эксцентрики для смесителя самостоятельно

Как закрепить смеситель на стене и гипсокартоне?

Надежность установки зависит от того, правильно ли было подобрано крепление для смесителя к стене с выведенными трубами водопровода. Об этом нужно позаботиться, если монтаж конструкции выполняется впервые или после капитального ремонта. Если же осуществляется простая замена смесителя на новую модель, и вас в работе сантехнического оборудования ничего не беспокоило, значит, установка была выполнена корректно. Просто выполните замену крана по выше приведенной инструкции.

Способов крепления смесителя в ванной комнате к стене несколько, выбор зависит от того, как были проложены трубы водопровода. Часто выполняется установка смесителя в ванной на гипсокартон — зашивается стена с выведенными трубами. В этом случае установка будет аналогичной, только все гайки фиксируются на металлическом каркасе. Так все-таки как закрепить смеситель на гипсокартоне или стене?

  • В штробе к основной стене — трубы водопровода утоплены/скрыты в стену.
  • В нише к основной стене.
  • В нише к траверсе — может быть различной: плоская, П-образная.

Для каждого способа необходим свой крепеж для смесителя — при выборе стоит учитывать материал производства труб водопровода. К полипропиленовым, ПВХ и металлопластиковым конструкциям выпускают специальные фитинги. Расстояние между ними всегда фиксированное — 150 мм. Его необходимо строго выдержать, иначе крепление для смесителя невозможно будет совместить с патрубками сантехнического оборудования. Вне зависимости от класса запорной арматуры эта цифра всегда будет неизменной.

Также стоит помнить, что и эксцентрики бывают различными по размеру. Их выбор зависит от типа крепления. Установка считается качественной и правильной, если эксцентрики располагаются заподлицо с поверхностью отделочного материала — красиво и надежно

Если в комплекте со смесителем не поставлялись переходники на трубы, их выбору стоит уделить особое внимание

Установка эксцентриковой стяжки

Рассмотрим, как применяется эксцентриковая стяжка на примере столешницы и шкафа. В качестве примера применения эксцентриковой стяжки можно привести письменный стол, или любой случай, когда необходимо скрыто соединить две детали.

Эксцентриковая стяжка состоит из двух частей шток и эксцентрик. Шток устанавливается в одну деталь, а эксцентрик в другую.

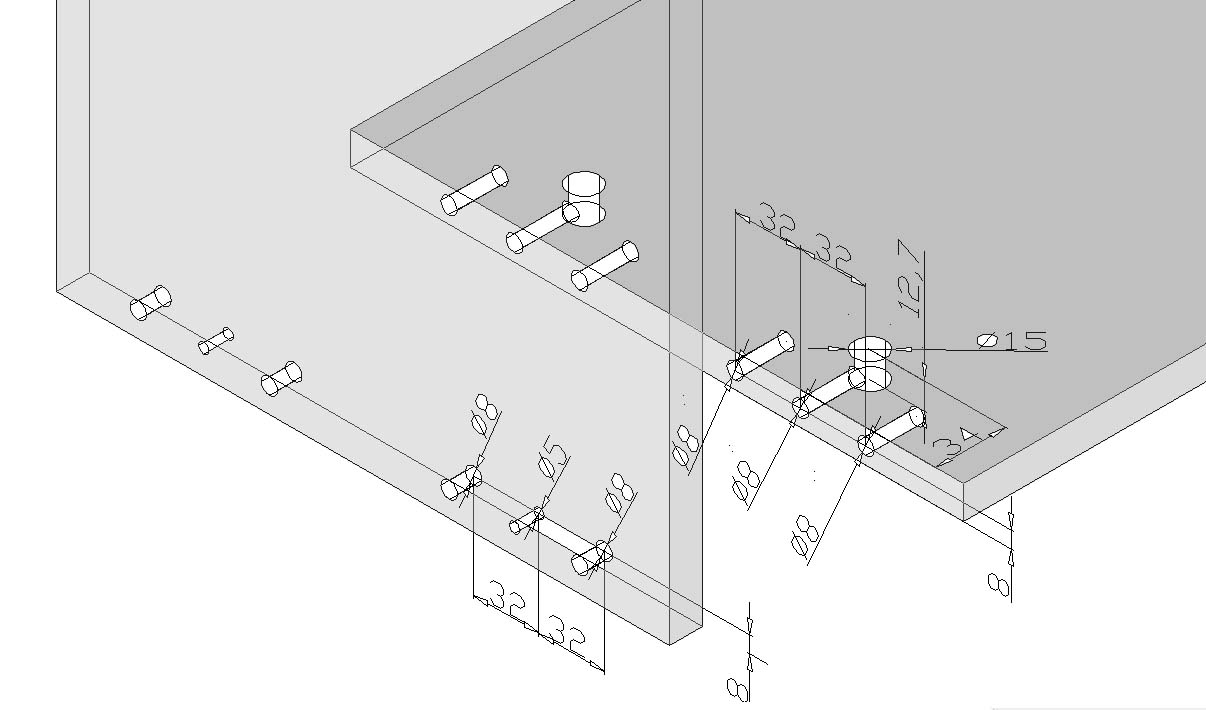

Рис.2. Для установки эксцентриковой стяжки необходимо просверлить несколько отверстий. В одной детали делают несквозное отверстие под эксцентрик диаметром 15 мм и глубиной 12,5 мм (расстояние между центром отверстия и торцом детали равняется длине штока), а также отверстие под шток диаметром 8 мм (расстояние между центром отверстия и поверхностью детали 8 мм). В другой детали делают несквозное отверстие диаметром 5 мм и глубиной 12 мм под установку штока.

Установку эксцентриковой стяжки начинают с разметки. Перед тем как разметить детали необходимо знать установочный размер. В приведенном далее примере установочный размер 26 мм. Узнать размер можно либо на упаковке, либо при покупке, либо замерив шток. От головки до начала резьбы.

Разметка отверстий под эксцентриковую стяжку

Разметку удобно выполнять следующим образом. Необходимо положить соединяемые детали друг на друга, и отметить линию расположения эксцентриковой стяжки.

Рис.3. Удобно делать разметку сразу на обеих соединяемых деталях. На деталях отмечается положение штока относительно переднего или заднего торца детали (обычно 5-7 см). На детали, в которой будет установлен эксцентрик, отмечают центр отверстия по эксцентрик.

На фото соединяются сразу две детали, поэтому разметку делал одновременно.

Далее на той детали, где будет установлен эксцентрик определяется центр отверстия под него. На фото выше это горизонтальная засечка. Длина отрезка — это установочный размер равный 26 мм.

Инструмент для сверления отверстий

После того как разметка сделана необходимо просверлить все отверстия. Отверстия на столешнице делается обычным сверлом диаметром 5 мм. Удобно применять специальные сверла по дереву. Аналогичным сверлом только диаметром 8 мм сверлится отверстие в торце сопрягаемой детали.

Для того чтобы сделать выборку под эксцентрик необходимо специальное сверло Форстнера. Эти специальные сверла бывают различного диаметра, поэтому для качественной установки эксцентрика следует приобрести сверло диаметром равному диаметру эксцентрика.

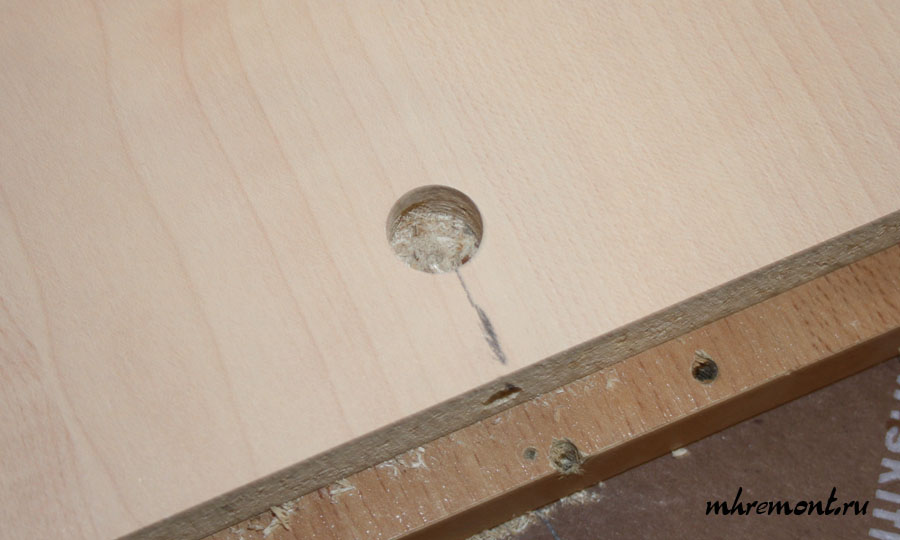

Рис.4. Отверстие для эксцентрика делают сверлом Форстнера диаметром 15 мм

Здесь важно точно соблюсти глубину отверстия. Традиционная глубина отверстия 12,5 мм. Выдержать глубину отверстия можно используя ограничитель глубины сверления

Выдержать глубину отверстия можно используя ограничитель глубины сверления.

С помощью этого сверла делаем отверстие глубиной равной толщине эксцентрика это порядка 12,5 мм.

Рис.5. После того, как готово отверстие под эксцентрик, сверлим отверстие диаметром 8 мм под шток. Порядок сверления отверстий важен, так просверлить слишком глубокое отверстие под шток не позволит отверстие под эксцентрик.

Примеры применения эксцентриковой стяжки.

Рис.6.

Рис.7.

Рис.8.

Что нужно знать

Гайки имеют хромированную поверхность, которую легко повредить при фиксации, поэтому желательно накладывать на них мягкую ткань при закручивании.

Иногда после фиксации гаек у самих отражателей возникает течь, в этом случае необходимо установить дополнительную прокладку либо заменить ее на более толстую. При этом нельзя прилагать чрезмерные усилия, достаточно закручивать до появления незначительного сопротивления, так как прокладки из современных материалов отличаются высокой герметичностью и не требуют сильного сжатия.

Для того чтобы упростить дальнейшую установку, шланг для душа стоит закрепить на конструкции до ее монтажа. Фиксация душевой лейки не требует использования специальных инструментов, ее легко прикрутить руками.

Сам гусак имеет внутри конструкции две прокладки, остается только соединить точки крепления и затянуть резьбовое соединение. Как было отмечено выше, нельзя слишком сильно затягивать резьбу, чтобы не повредить прокладку.

Что это такое?

Выбор смесителя – ответственная задача, в которой нужно учитывать множество параметров. От этого вдвойне обидно, когда смеситель, казавшийся идеальным, в итоге не подходит по какой-то одной величине. Чаще всего это бывает расстояние между его входными патрубками, которое не совпадает с расстоянием уже установленных в квартире выводов водопровода.

Теоретически, это расстояние во всех квартирах старой постройки должно было составлять ровно 15 см, но нередко вследствие брака реальное значение отличается на несколько сантиметров. А иногда эти выводы в свое время подгонялись под какую-то давно устаревшую конкретную модель смесителя, которая устанавливалась в квартире при постройке дома. К счастью, эта проблема легко решается. Как раз в такой ситуации и придет на помощь небольшая, но очень важная деталь – эксцентрик для смесителя.

По своей сути типичный эксцентрик представляет собой специальный переходник, призванный соединять входные патрубки смесителей и выводы водопроводной системы. Подгонка размеров при этом осуществляется за счет того, что такая деталь обычно имеет вид двух небольших отрезков металлической трубы разного диаметра, которые соединены между собой не соосно, а с некоторым расстоянием между осями. Именно это расстояние и позволяет нивелировать разницу между положениями входов смесителя и выводов трубопровода. К участку меньшего диаметра при этом обычно присоединяется смеситель, а выход большего диаметра чаще всего рассчитан на подключение к водопроводной сети.

Производители сантехники, конечно же, в курсе существования проблемы несоответствия расстояний. Поэтому многие доступные на рынке модели смесителей по умолчанию оснащены эксцентриками, входящими в комплект поставки. Несмотря на то что в этом случае одна из проблем (соответствие диаметра эксцентрика размерам входных патрубков смесителя) решается, нередко «родные» эксцентрики по качеству уступают деталям сторонних производителей.

Кроме того, бывают ситуации, когда поставляемые с сантехникой эксцентрики либо не подходят по размерам к выводам трубопровода, либо имеют недостаточное для подгонки расстояние между осями. Так, со смесителями фирмы Argo обычно поставляются эксцентрики с диаметром предназначенной для крепления к водопроводу части только в ¾ дюйма и длиной в 40,5 мм. Это ограничивает возможность установки такого смесителя в квартирах, где выводы трубопровода расположены на большом расстоянии или имеют другой диаметр.

Так что покупка смесителя почти всегда приводит к необходимости поисков подходящего эксцентрика. Однако эти детали доступны в широком ассортименте. Поэтому прежде чем приступать к выбору подобного фитинга, нужно разобраться в том, чем они отличаются, и какие их виды сейчас представлены на рынке.

Первое правило работаем аккуратно

Итак, в большинстве случаев, если речь идет о современном пластиковом или металлическом трубопроводе проблем с выкручиванием эксцентриков возникнуть не должно. Однако в любом случае перед началом работ следует подготовить необходимый инструмент в виде специального разводного ключа.

Сейчас производители делают эксцентрики со специальными гранями, которые и позволяют быстро выкрутить элемент из трубы.

Другое дело если нужно заменить старый эксцентрик, но при этом владелец не хочет снимать трубы

В таких ситуациях придется действовать особенно осторожно, чтобы не раздавить эксцентрик. Если же все-таки в процессе часть резьбы останется в трубе, то тогда следует воспользоваться рекомендациями специалистов

Что делать если эксцентрик сломался

На данный момент профессиональные сантехники разработали несколько способов решения подобной проблемы. Причем метод зависит от качества резьбы фитинга.

  1. Если фитинг хорошего качества и может выдержать серьезные механические нагрузки тогда остатки резьбы можно выкрутить из трубы с помощью зубила. При этом необходимо подобрать инструмент таким образом, чтобы его заостренная часть была больше размеров фитинга. Сам процесс выглядит следующим образом. Ударом молотка зубило загоняется внутрь эксцентрика. Дальше выкручиваем фитинг, зажав зубило газовым ключом.
  2. Если эксцентрик не слишком хорошего качества и при этом сильно прикипел к трубе. в таком случае нужно разрезать его изнутри полотном от ножовки на крест. Дальше части фитинга удаляем с помощью отвертки .

ЧИТАТЬ ТАКЖЕ: Как Соединить Отопительную Трубу С Полипропиленовой При этом проводя все подобные процедуры, следует вложить в трубу небольшой кусок материала таким образом можно избежать попадания кусочков металла внутрь трубопровода.

Методы, представленные выше, были разработаны исходя из долгих лет практики, и поэтому о них не рассказывают будущим сантехникам во время обучения. С другой стороны они уже не раз доказывали свою эффективность и поэтому их можно применять в случае необходимости.

Если судить по рисунку, то можно отметить несколько моментов осложняющих монтаж нового крана — практически отсутствует расстояние между не разборной муфтой (металл/полипропилен) тройником и краном, близость стены. Все это можно использовать дальше в таком же виде, если только ниже неисправного крана врезать новый (исправны) Старый кран, в открытом виде, будет просто приложением (если он конечно не течет из под рычага.

Что же делать при полной замене. Я бы в вашем случае, остановив воду, обрезал трубу ниже крана. После этого нужно обрезать трубу между муфтой и углом 90 градусов, вывернуть муфту (потому что полностью вывернуть муфту с углом может не дать стена) После этого откручиваем муфту с резьбы металлической трубы.

Теперь можно использовать и латунный кран, навернув его прямо на металлическую трубу а на него уже в свою очередь разборную муфту американку. Есть латунные краны уже с такими муфтами.

В очень ограниченном пространстве можно поставить вот такой кран, который объединяет в себе и переход с металла на полипропилен, и запорный блок, и поворот на 90 градусов.

Еще один вариант, после разборки, снова так же ставить не разборную муфту, выходить вниз углом 90 градусов, и уже к углу (через отрезок трубы) припаивать вот такое кран, в вертикальном положении как и стоял старый —

И еще совет: Я лично стараюсь избегать при пайке полипропилен (там где это возможно) стыковать углы, тройники, краны и т.п., слишком плотно друг к другу. Лучше оставлять запас хотя бы для еще одной перепайки. Это очень упрощает и демонтаж и сокращает расходы, потому как подавляющее большинство полипропиленовых комплектующих можно использовать повторно, промыв и обезжирив.

Ну а из инструментов вам понадобятся, конечно же паяльник (сварочный аппарат по полипропилену) ножницы по ПП, ну и необходимые кран, лучше иметь ножовку по металлу, угол 90 градусов, лента-фум или лен, газовый ключ.
