Виды подшипников велосипеда, особенности их замены

Содержание

Осуществление ремонта задней втулки

Для устранения люфта либо подтяжки конуса потребуются несколько ключей. Чаще всего необходимы рожковый ключ на 17 мм и конусный на 15 мм.

Процесс устранения неисправностей:

  1. расслабьте контргайку,
  2. затяните либо расслабьте конусную гайку до необходимого значения таким образом, чтобы колесо легко проворачивалось под тяжестью соска или катафота,
  3. закрутите контргайку.

Иногда из-за установки некачественных деталей задняя ось втулки велосипеда может изогнуться либо сломаться. Для решения этой проблемы следует полностью заменить ось на новую, более качественную. Чтобы облегчить эту задачу необходимо снять трещотку.

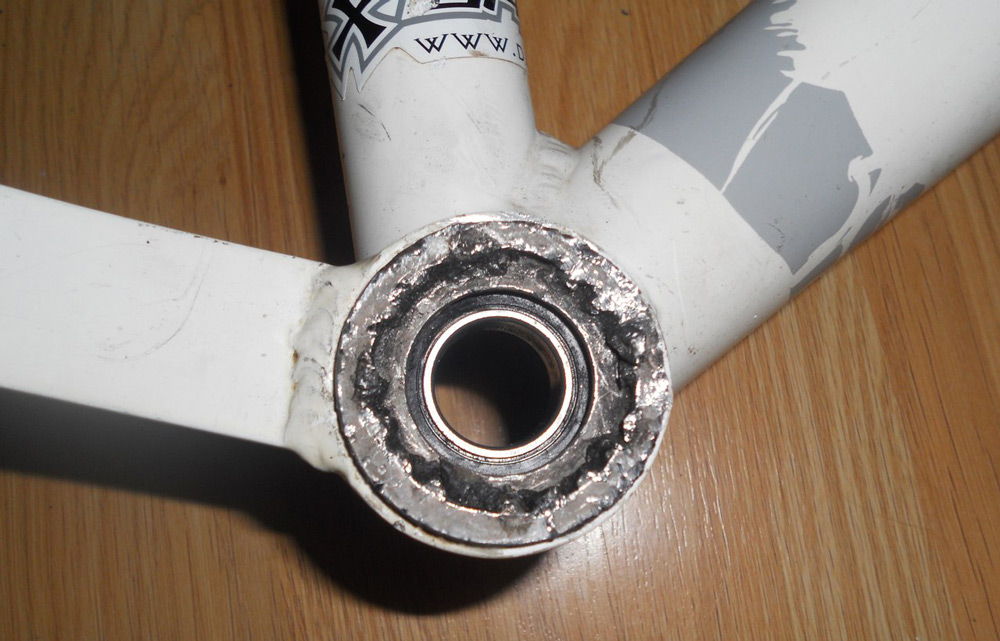

Ставим каретку на место

На этом работу нельзя считать завершённой, поскольку всё это нужно правильно собрать. В этом процессе главная сложность заключается в правильной установке чашек. Вы же помните, что они имеют разную резьбу (на правой чашке левая и наоборот)? Здесь также потребуется густая смазка для обработки кареточного стакана, подшипников и резьбы на чашках.

К сбору кареток нужно приступать с правой стороны и следовать следующему порядку работы:

  1. Кареточная ось вставляется в правую чашку.
  2. Закручивается при помощи съёмника для каретки.
  3. Такие же действия проделываем с левой стороны.
  4. Каретка проверяется на отсутствие люфта, о чём свидетельствует её лёгкое и бесшумное движение.
  5. Устанавливаются шатуны и винты на свои места.

Применить эту теорию на практике не составляет особого труда для любого велосипедиста, у которого руки растут из нужного места. Даже не имея опыта в разборке велосипеда, можно снять каретку с первого раза. Мы верим в вас.

Как снять цепь с замком? Снятие сплошной цепи. Установка сплошной и замочной цепи на синглспид и многоскоростной байк.

Если вы слышите подозрительные скрипы, потрескивания и стук, исходящие от педалей вашего велосипеда, то настало время разобрать их и подвергнуть тщательной диагностике. Советы профессионалов по переборке педалей.

Как правильно переключать передачи на велосипеде. Как определить число передач на велосипеде, в чём заключается принцип работы трансмиссии, основные правила и рекомендации по переключению передач.

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

http://veloinsider.ru/service/remont-zadnej-vtulki-velosipeda-svoimi-rukami.htmlhttp://sportzoom.ru/obsluzhivanie-zadnej-vtulki-velosipeda/http://velofans.ru/remont/zadnyaya-vtulka-velosipeda-ustroystvo

Замена подшипников колесных втулок

Втулка – не просто ось вращения колеса. Без встроенного шарнирного механизма усилия на нее передавались бы неравномерно, а велосипед бы не смог двигаться. Те же признаки проявляются, когда подшипники изношены.

Разобрать втулку так же просто, как вилку. Для заднего колеса процедура будет чуть сложнее, чем для переднего, так как понадобится сначала снять кассету со звездочками. На односкоростном велосипеде демонтируется стопорное колечко и сама звездочка.

В общем случае разборка выглядит следующим образом: 1. Снять колеса с дропаутов.

2. Демонтировать звезды с помощью кассетного съемника и хлыста-фиксатора. На синглспиде разомкнуть стопор отверткой или специальным разжимом.

3. Ключом на 15 открутить крепежные гайки. Для втулки заднего колеса откручивается гайка с противоположной звездам стороны.

4. Вытащить шайбы и подшипниковые узлы. Насыпные перебираются, промышленные меняются на новые.

5. Очистить детали и поменять поврежденные компоненты.

6. Вытащить оси, протереть внутренние полости втулок.

Собрать в обратном порядке

Важно правильно поставить подшипники и запрессовать конусы, так же, как это было до разборки. Ни в коем случае не допускать перекосов, детали должны ровно становиться на свои законные места

При переборке не желательно менять их местами. Это грозит люфтами и ухудшением хода колеса.

Новые подшипники заранее подбираются по старым – они должны быть такими же, какие стояли и до ремонта. Смазка – ключевой момент переборки и замены (в случае с «насыпью»). При установке «промов» сам узел смазывать не нужно, только внутренние полости втулки и ось. После монтажа проверяем работоспособность колес: плавный ход без люфта и зажимов говорит о том, что детали установлены правильно.

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

Как перебрать втулку с ножным тормозом

2. Разборка втулки

3. Очистка, смазка

4. Сборка втулки

Велосипеды с одной передачей и ножным тормозом до сих пор пользуются популярностью, ведь многим людям для их целей просто не нужен велосипед с передачами. Также односкоростные втулки ставятся на все детские велосипеды до 20 дюймов. Он надёжные, простые конструктивно, но проблема в том, что если во втулке используется некачественная смазка, она будет сильно сопротивляться вращению и ехать на велосипеде будет откровенно тяжело. И если взрослый сможет противостоять этому сопротивлению, то ребёнок через короткий промежуток времени просто не захочет больше садиться на велосипед. Поэтому озаботьтесь заменой смазки в задней втулке.

Мы рассмотрим переборку заднего колеса для взрослого велосипеда, но имейте ввиду, что на детских велосипедах конструкция точно такая же. Для чистоты эксперимента мы взяли новое колесо, ослабили конусы, чтобы оно легко крутилось, но и не люфтило. Вот так оно крутится

1. Инструменты

1. Гаечный ключ на 17 мм.

2. Конусный ключ на 15 мм.

3. Плоская отвёртка.

4. Смазка для подшипников. Мы будем использовать мультифункциональную смазку Mobil XHP 222. Можно обойтись более дешёвыми смазками, например, литолом.

!Важно. Смазка должна быть пластичной (не жидкой)

2. Разборка втулки

Работу начинаем с правой стороны (где находится звёздочка).

Снимаем отвёрткой стопорное кольцо, удерживающее звезду

Снимаем звезду и металлический пыльник, после чего захватываем конус на 15 мм конусным ключом и ослабляем контргайку гаечным ключом на 17 мм

Откручиваем контргайку и конус

Выкручиваем и достаём правую часть муфты вместе с подшипниками

Достаём левую часть муфты вместе с тормозным рычагом

Как видим, здесь не худший вариант смазки. Несмотря на свою чересчур вязкую консистенцию, судя по фото со вспышкой, смазка похожа на графитовую. Но это бывает на взрослых велосипедах. На детских, к сожалению, закладывается либо подсыхающий клейстер, либо клей «Момент», которые просто не дают колесу нормально крутиться. Хорошо, если производитель втулок пожалеет смазки – тогда ваш ребёнок сможет более менее нормально кататься. В противном случае катание на велосипеде будет происходить с большой долей страданий.

Разобранная левая часть выглядит так

3. Очистка, смазка

Сначала уберите по максимуму всю смазку с помощью тряпок или туалетной бумаги. Возьмите какой-нибудь очиститель (мы использовали очиститель карбюратора в баллоне под давлением) или растворитель и прочистите по максимуму внутренности втулки. Кстати, подойдёт и любимая многими WD-40

Вытрите начисто детали. Если у вас нет очистителя, можно просто более тщательно вытереть всё тряпками

Нанесите смазку внутрь корпуса втулки, в том числе и на поверхности, с которыми взаимодействует подшипник

Главная задача – собрать левую часть муфты и целиком установить её во втулку вместе с колодками.

В часть муфты устанавливаем шайбу, за ней пружинку так, чтобы усики были направлены наружу

Смазываем конус, находящийся рядом с тормозным рычагом, устанавливаем на него подшипник

!Подшипник должен упираться шариками в чашку втулки, а с другой стороны подпираться конусом.

4. Сборка втулки

Попадаем усиками в специальные отверстия, сделанные в конусе. Для наглядности фото без смазки

Смазываем часть муфты, кладём на неё колодки. Выступы на колодках должны лежать на конусе между его выступами

В таком виде устанавливаем получившуюся конструкцию в корпус втулки

Устанавливаем подшипник большего диаметра в корпус втулки шариками внутрь, а подшипник меньшего диаметра в правую часть муфты, предварительно смазав все поверхности

Закручиваем муфту, прикручиваем конус и контргайку, после чего захватываем конус и затягиваем контргайку

Важно выбрать такой момент, когда колесо крутится легко, но не имеет люфта

Устанавливаем пыльник, звёздочку, после чего ставим стопорное кольцо в специально предназначенную для него канавку

На видео наглядный итог замены смазки (сравните с роликом в начале статьи)

Часовое видео о переборке односкоростной втулки с ножным тормозом прекрасно дополнит нашу статью

Как же произвести замену своими руками подшипника на втулке заднего колеса велосипеда?

Заменить подшипник на втулке колеса не очень проблематично.

Причины, приводящие к выходу из строя детали различные:

— неаккуратная езда по проселочным дорогам, изобилующая ямами и ухабами;

— попадание грязи, песка и пыли в узел втулки;

— установленное раннее бракованное изделие;

— излишняя нагрузка на деталь.

Чтобы подшипник был всегда в рабочем состоянии, требуется за ним уход. В основном это необходимо заменять смазку.

Но при поломке подшипника требуется его замена.

Выбирая новое изделие нужно ориентировать на марку узла велосипеда.

Ошибочно установив подшипник не соответствующий паспорту велосипеда, вы рискуете своей безопасностью при движении.

Когда же требуется замена подшипника?

Как снять заднюю трещотку?

Перед тем как снять заднюю трещетку, надо вынуть заднее колесо из рамы. Для этого поднимите его, переключите задний переключатель на последнюю скорость (при этом помните, что по завершении процедуры замены вам нужно будет проверить и правильно настроить передний переключатель), а затем раскрутите эксцентрик или гайки (в зависимости от конструкции втулки). Далее аккуратно вытяните колесо из рамы, которая также должна быть подобрана по росту.

Следующим этапом является снятие оси из втулки колеса. Возьмите два разводных ключа – одним удерживайте гайку в неподвижном положении, вторым – раскручивайте другую гайку.

Перед раскручиванием трещетки рекомендуем поставить колесо в вертикальном положении и упереть его в стену. Покрышку снимать не надо. Возьмите в руки съемник, сделанный своими руками или купленный в магазине, воткните его в грани упорной гайки. Не забывайте, что в упорной гайке правая резьба, поэтому крутить ключ надо против часовой стрелки.

Практика показывает, что в большинстве случаев владелец велосипеда сталкивается с проблемой, когда упорная гайка прикипела к корпусу трещетки. Чтобы устранить эту проблему, необходимо использовать спрей WD-40. Распылите жидкость на гайку и оставьте колесо на пять минут. Жидкость разъест ржавчину и грязь внутри, после чего можно будет спокойно снять деталь с втулки.

Как вы видите, снять данную деталь достаточно просто. Но перед тем как разобрать трещетку велосипеда, рекомендуем обзавестись специальным инструментом. Без него, учитывая конструкцию крепежных элементов, демонтировать трещетку практически нереально. После успешного снятия вы можете приступить к дальнейшей разборке компонента, приступить к плановому техническому обслуживанию или замене.

veloprofy.com

Автор текста и фото: Pozis (г. Йошкар-Ола)

Обсудить эту статью можно здесь…

Примененные в статье термины:

Трещетка – узел, включающий в себя барабан, на который надевается кассета со звездами, основание трещетки, которое вкручивается в корпус, собачки с пружиной и шариковые насыпные подшипники, благодаря которым барабан имеет возможность вращаться на основании трещетки при её свободном ходе. Иногда трещетку на некоторых форумах ошибочно, как мне кажется, называют «орех», т.к. на орех больше похожа съемная кассета со звездами, одеваемая на барабан.

Гайка – деталь основания трещетки, служащая опорой главного правого подшпника втулки, т.е. подшипника, несущего вес байка.

Корпус втулки – все, что не трещотка и не главные подшипники

Особенности велосипеда с планетарной втулкой

К весьма распространённой вариации трансмиссии велосипеда относят планетарную втулку, оснащённую изнутри шестерёнчатым механизмом, изменяющим отношение передачи. Регулировка взаимного расположения и, непосредственно, зацепления шестерней производится с помощью переключателя скоростей ручкой на руле. Ввиду принципиального отличия от «звёздочной» трансмиссии эта система переключения передач имеет хороший спрос в мире велосипедов.

Приоритеты планетарной втулки

  • Цепь имеет прямой ход, а ведущая и, соответственно, ведомая звёзды отличаются весьма продолжительным сроком службы. Внешне трансмиссия идентична передаче обычного синглспида.
  • Защита от внешних воздействий на переключение передач обусловлена скрытостью механизма. Срок службы этого механизма значительно превышает допустимую норму эксплуатации кассет и трещоток. В планетарных велосипедах разрешается задействовать все соотношения передачи.
  • В постоянном обслуживании устройства нет никакой необходимости. Его повреждение тоже маловероятно.

Обратная сторона медали планетарных втулок

  • Отличаясь высоким трением и чувствительностью шестерней, планетарные велосипеды не годятся для гоночных соревнований.
  • Ощутимость прибавки к весу. Однако среди планетарных втулок, некоторые трёхскоростные аналоги весят немного – до 1 кг. При езде дополнительная нагрузка на колесо довольно ощутима.
  • Маловероятность самостоятельного ремонта. Встретить сервис по ремонту планетарных втулок и то довольно проблематично. Из-за одноразовости планетарки ремонт обойдётся недёшево, целесообразнее установить новый аналог.
  • Довольно высокая цена. Хотя стоимость вполне оправдывается, установка нового редуктора нерациональна. Оптимальное решение – покупка готового велосипеда вместе с ней.

Для велосипеда с планетарными втулками свойственно проходить множество километров преимущественно по ровной дороге. Такой велосипед хорошо иметь для жителя населённого пункта с ровной местностью или большого города с развитой дорожной сетью. Эта вариация трансмиссии – идеальное решение для частых поездок по городу, а также при нежелании тратить время на кассеты и цепи.

Выводы

Промышленные подшипники весьма надежны, имеют большой срок службы, не требуют каких-либо регулировок и частого ухода, идеально подходят для велосипедистов, катающих на большие расстояния. Они по праву завоевали сердца большинства поклонников двухколесного спорта.

В то же время их невозможно полноценно обслужить – при любых проблемах единственным выходом является замена. Хотя такие изделия и недешевы, средняя «стоимость» километра пробега в целом сопоставима с насыпными. Поэтому при выборе велосипедных втулок стоит отдать предпочтение в пользу тех, в которых используются именно промышленные подшипники.

Заключение

Ознакомившись с данной статьей, вы узнали, как правильно разобрать и произвести ремонт задней и передней втулки велосипеда своими руками на примере картинок и видео. Какой можно подвести итог? В первую очередь следует периодически и своевременно проводить обслуживание: выполнять очистку и смазку, проверять на люфты и исправность. Помимо этого мы узнали, чем можно смазывать втулку, а чем нельзя, а также узнали ее устройство

Спасибо за внимание и удачи вам в ремонте!
