Конструкция, рейтинг лучших зернодробилок и порядок действий при их изготовлении своими руками

Технические характеристики и цены популярных моделей – рейтинг лучших

На российском рынке большую популярность имеет фирма Зубр, которая, как многие считают родом из Белоруссии, но на самом деле, они собираются в России на . Среди продукции этого завода есть много хороших изделий, которые держат лидерство по продаже, по всей стране. Но не только Зубрами богата земля русская.

Циклон-350

Изделия других производителей также пользуются популярностью. Бытовая зернодробилка для измельчения зерна до диаметра фракции 0,5 сантиметра. Полностью открыта и представляет собой достаточно мощное изделие – ее мощность 1900 ватт.

Циклон-350

Производительность прибора – 350 килограмм в час, что при ее размерах очень не плохо. Но из-за такой большой мощности этой зернодробилкой сложно перемалывать мягкие злаки – слишком много уходит в пыль. Средняя цена такого изделия 3500 рублей.

Мини – мельница Колос

Небольшая дробилка, для зерна и кукурузы, корпус которой изготовлен из пластика. Небольшой электрический двигатель мощностью всего 0,4 кВт все же в состоянии поддерживать ритм помола и выдавать до 100 килограмм в час. Степень помола при этом составляет около 90%.

Колос

Собственный вес Колоса, всего 5,5 килограмма, поэтому ее необходимо надежно закреплять на емкости. Цена такого изделия, как ни странно 3500 рублей.

Качество устройства для дома Мега-Зубр

Она может все. При мощности в 18 киловатт, это приспособление способно перемолоть до 240 килограмм пшеницы в час, кукурузных початков – до 180 килограмм. Она надежна – при ее минимальном собственном весе в 27 килограмм, она очень устойчива. Продолжительный режим работы позволяет делать минимум пауз в процессе работы, а три сменных сита позволяют производить помол разной фракции. Средняя цена такого изделия – около 14600 рублей.

Измельчитель Зубренок-Маис

Дробилка, которая прекрасно подходит как для зерна, так и для лущения кукурузы. Электрический привод мощностью 1.35 киловатт поддерживает продуктивность помола зерна в 140 килограмм в час. Продуктивность, связанная с кукурузой – 800 килограмм в час.

Продолжительный режим работы позволяет поддерживать высокую продуктивность долгое время, производя при этом помол мелкого и крупного размера. Вес дробилки – 35 килограмм, благодаря чему она очень устойчива. Цена на рынке составляет примерно 10 000 – 11 000 рублей.

Зерновая дробилка для кукурузы ЗУБР-3А

Зернодробилка ЗУБР-3А создана, как среднее звено между мощными и дешевыми приборами. Она прекрасно подойдет для небольшого домашнего хозяйства и станет прекрасным помощником в его ведении.

Производительность прибора – 180 килограмм в час, что вместе с продолжительным режимом работы позволяет сэкономить много времени, а комплектация из двух сит, крупного и мелкого помола. Габариты изделия позволяют поместить его, в любом помещении и тем более на улице на практически любых емкостях.

Цена такого изделия в среднем составляет 6 – 7 тысяч рублей.

Зубр-3а

Бытовая электродробилка зерна и сена ЗУБР-2А

ЗУБР-2А для зерна и корнеплодов. Электрическая дробилка для широкой сферы применения. Благодаря максимальной мощности, которую он развивает – 1,8 киловатта, можно достичь производительности в 180килограмм в час для зерна и 650 килограмм для корнеплодов.

В комплект входит два сита, которые позволяют производить продукт размером фракции 2,5 мм и 4 мм. Молотковые ножи позволяют производить работу быстро и качественно. Цена этого изделия в среднем составляет 6 – 7 тысяч рублей.

Зубр-2а

Кормоизмельчитель ЗУБР-1А

Зернодробилка ЗУБР-1А предназначена только для зерна, но ее узкий профиль – залог высокой производительности. Электрический привод, мощностью 1,8 киловатта совместно с продолжительным режимом работы и производительностью в 180 килограмм в час позволяет добиться высоких результатов.

Способ измельчения – молотковый, а в комплекте поставляются сита разных размеров, для изготовления помола разных фракций. Цена, как для дробилки такого типа, достаточно низкая и составляет примерно 6 тысяч рублей.

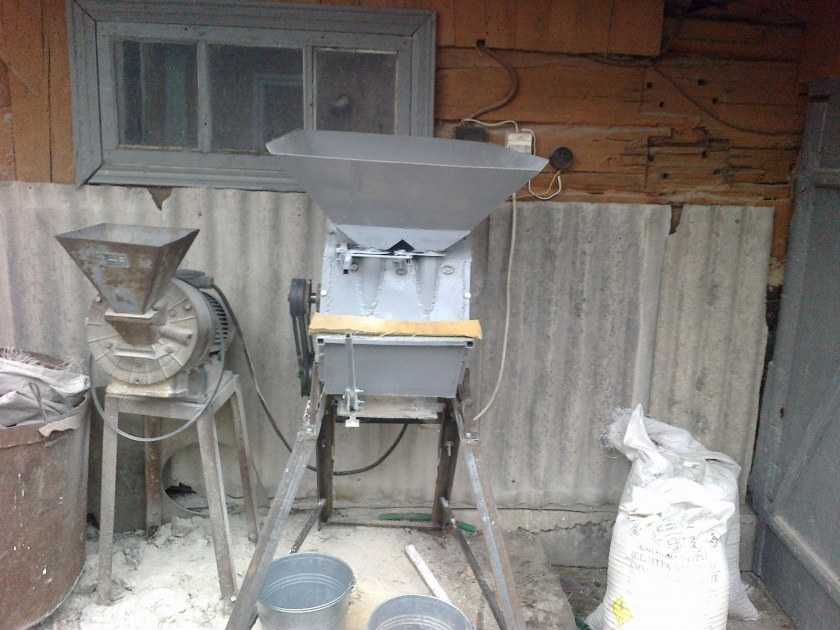

Как сделать дробилку для зерна своими руками пошагово

В качестве загрузочного бака я использовал бак от стиральной машины, к которому приварил кусок труби размером 40*60. Чтобы подача зерна каким-то образом могла регулироваться, необходимо немного подрезать стенку от трубы и вставить заслонку. Чтобы закрепить электродвигатель нужно вырезать отверстие в листе. Также делаем отверстие для вала двигателя. То же самое делаем для загрузки зерна, но таким образом, чтобы отверстие было как можно ближе центру.

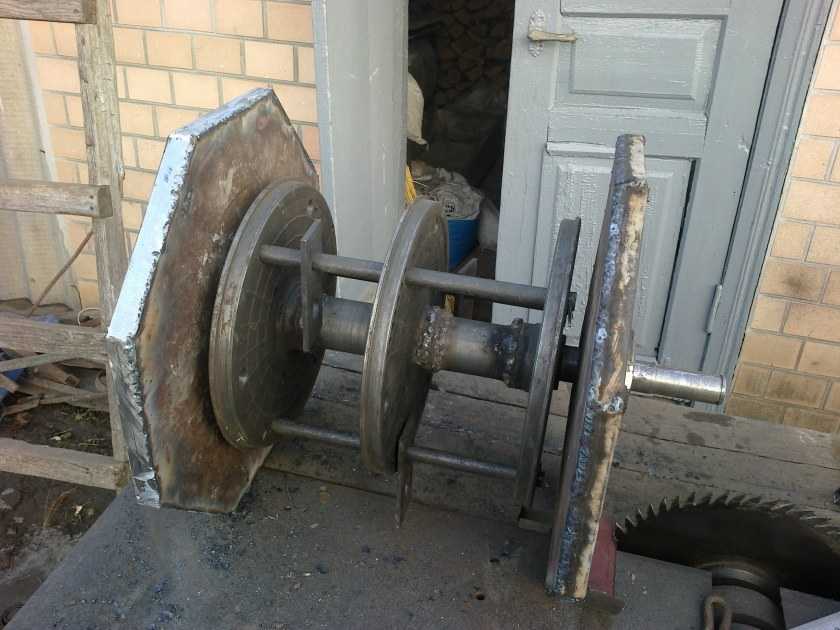

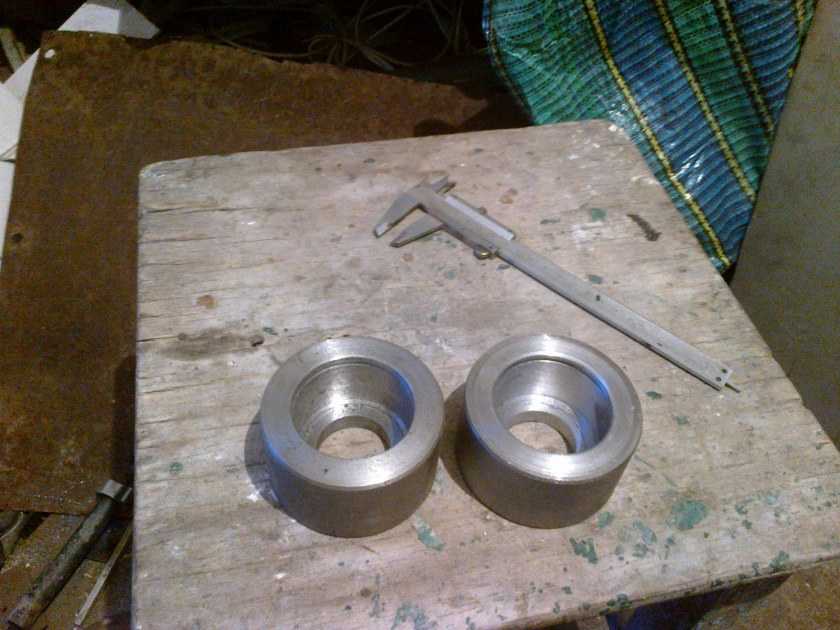

Ножи я сделал из полос от жатки комбайна. Фланец необходимо выточить такой же высоты, как и барабан, а уже после этого приварить ножи. Их должно быть 8, на каждый ряд по 4 штуки. Расстояние между ними — 1 см. Каждый нож заточен под углом 45˚. Нижние ножи затачиваются таким образом, чтобы зерно подбрасывалось вверх. При вращении барабана зерно попадает в решето.

Бункер для загрузки зерна приваривается к листу, где заранее вырезаются отверстия. Чтобы приварить барабан, нужно тщательно зачистить лист. Двигатель прикрепляем болтами. Напрессованный фланец также фиксируется болтом на валу двигателя. Барабан можно приварить к листу с помощью полуавтомата. Стежки должны быть не очень большие. Ножи также должны находиться на одном уровне с барабаном. Барабан необходимо закрыть решетом. За основу взял внешний диаметр барабана. Этот агрегат может прослужить многие годы. Единственное, что нужно время от времени менять – это решето, которое может протереться. Также могут поизноситься ножи.

Самодельный электрический измельчитель

https://youtube.com/watch?v=W2rx_LgQXv8

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

• электродвигатель номинальной мощностью до 4 кВт
• пару стальных пластин толщиной до 10 мм
• две шестерни из высокопрочной стали
• пару шкивов
• валы, закаленные и обработанные
• подшипники для надежного крепления валов
• непосредственно режущие лезвия из стали
• металлический корпус
• стальная труба необходимого диаметра
• набор гаечных ключей
• аппарат для сварки
• мощная дрель, либо перфоратор

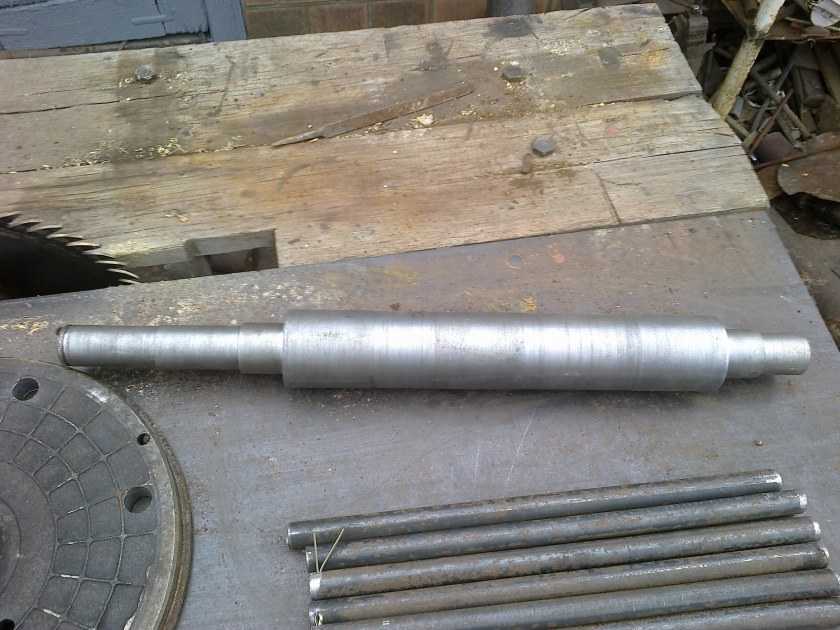

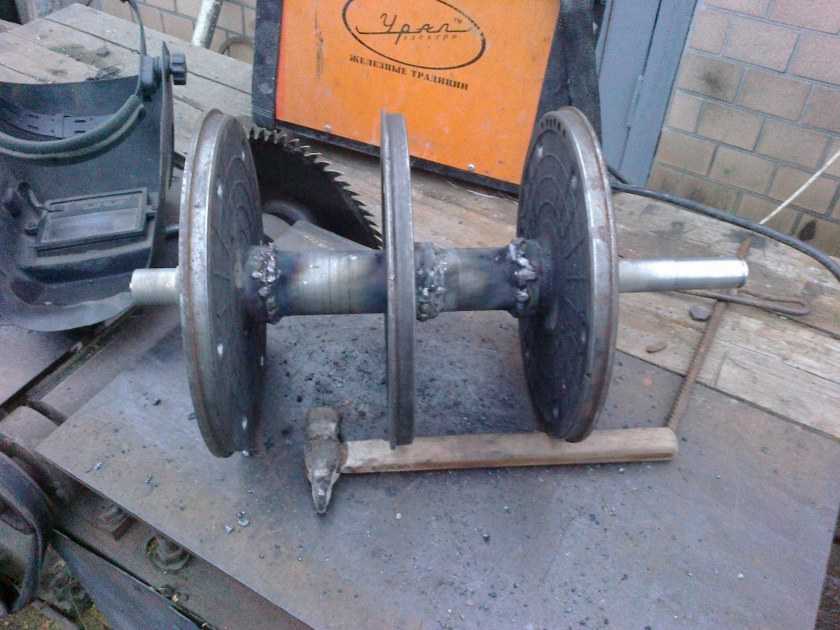

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

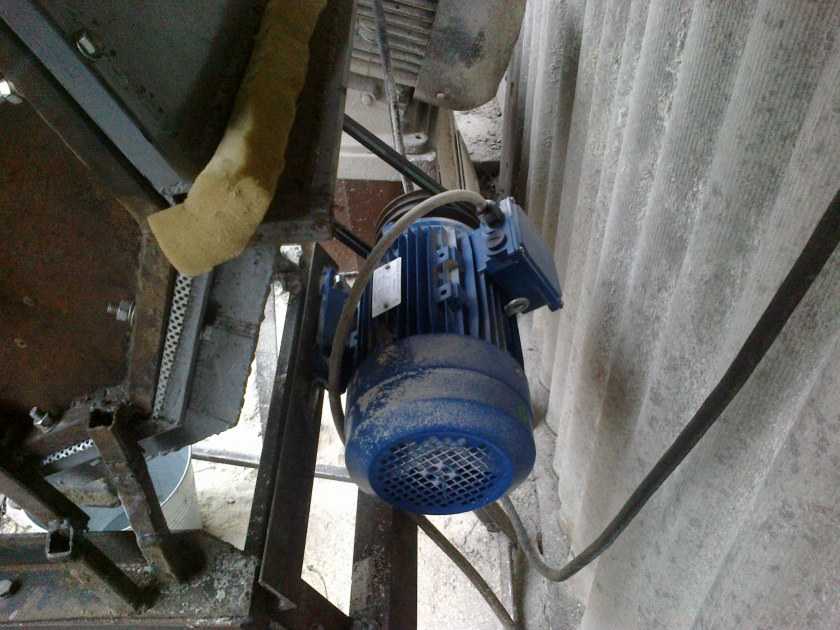

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

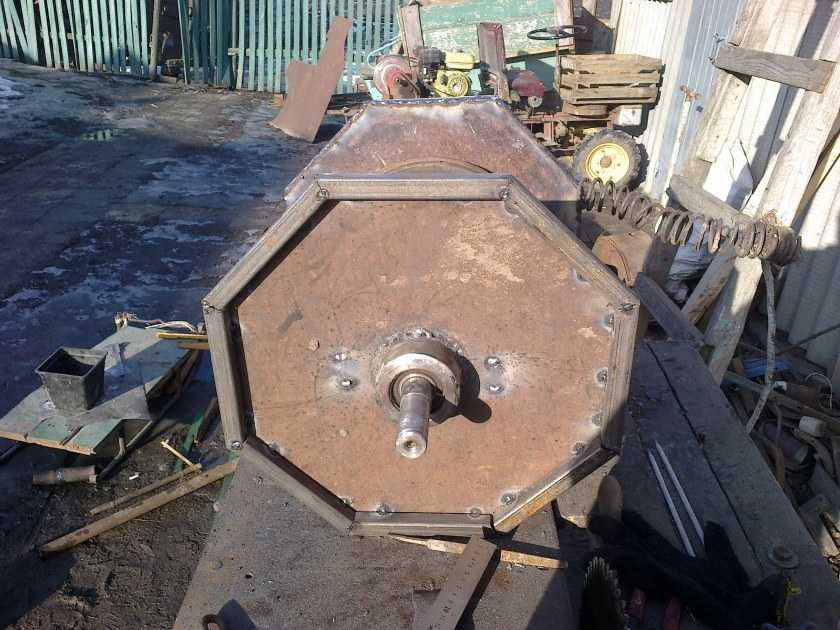

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

• Из стиральной машины старого типа удаляется активатор.
• Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
• Размер рабочего инструмента делают немного меньше диаметра барабана.
• В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
• К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

• Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
• С боку пропускаем ось устройства.
• Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

• емкость из пластика или металла объемом до 50 л
• несколько труб из металла диаметром до 20 мм
• стальную сеть площадью около 1 кв.м с мелкой ячейкой
• обрезок деревянной доски, либо фанеры
• необходимо приобрести металлические хомуты для креплений
• деревянные бруски и саморезы для их стяжки
• непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

• шуруповерт
• наковальня
• дрель
• электролобзик
• слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

• Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
• На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
• Емкость располагают на небольшой высоте при помощи конструкции из труб.
• Двигатель триммера крепят на доске.
• Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
• На торце штанги ставят режущий инструмент.
• Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Мощная самодельная мясорубка-мельница на 750 Ватт

https://youtube.com/watch?v=boczgVzMeuc

Список материалов:

– асинхронный двигатель от помпы 750 Ватт; – кастрюля подходящего диаметра (лучше стальную или из нержавейки); – листовая сталь для ножа; – уголок; – стальные пластины; – болты и гайки; – кабель с хорошей изоляцией; – рубильник; – баллон краски.

Процесс изготовления самоделки:

Шаг первый. Подготовка мотора

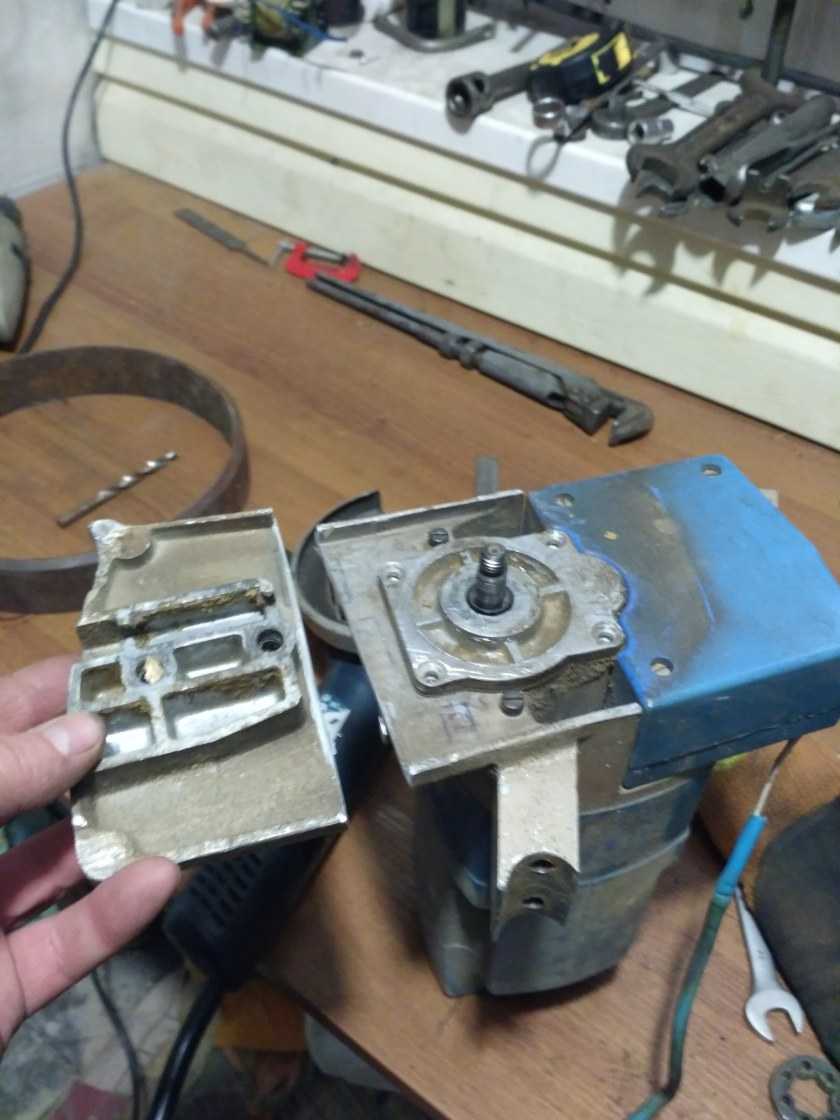

Первым делом разбираем старую помпу, снимаем все лишнее, это касается крыльчатки. На валу мотора находится также сальник, его нужно заменить на новый, чтобы защитить мотор от вредных жидкостей.

Далее автор вооружился болгаркой и срезал лишнюю часть корпуса, в итоге у нас получилась длина я ось неравномерного диаметра. Чтобы выровнять ось, автор запустил мотор и при помощи болгарки снял лишний металл, диаметр оси обтачиваем под диаметр сверла, которым будем сверлить отверстие в корпусе мясорубки.

Шаг второй. Изготовление корпуса для мясорубки

Делаем корпус для мясорубки, для этого нам понадобится кастрюля подходящего диаметра. Если вы думаете использовать машину как мельницу для зерна, кастрюлю берем стальную, алюминиевая так долго не проживет.

Сверлим в центре донышка кастрюли отверстие, вал должен заходить в отверстие с минимально возможным зазором.

Также сверлим отверстия под крепежные винты и надежно фиксируем кастрюлю винтами с гайками. Чтобы через шляпки винтов не проходила вода, можно сделать под них резиновые или даже бумажные прокладки.

Шаг четвертый. Проверка

В качестве эксперимента автор залил в емкость машины воду. Вода нигде не просачивается, а значит, мотору ничего не угрожает, оставшиеся микротрещины сразу замуруются при первом использовании мясорубки.

Если вода протекает, нужно решать проблему, иначе вас будет бить током, да и мотор долго не протянет.

Шаг шестой. Сборка и испытания

Красим все части машины, чтобы жена не испугалась самоделки, все собираем, ставим надежный рубильник в доступном месте. Конечно же, хорошо бы включать такой мотор с использованием заземления, это защитит вас от удара током в случае пробоя изоляции или намокания мотора.

Для демонстрации работы было быстро и отлично перемельчено мясо. После работы заливаем в резервуар воду, одним движением руки откручиваем гайку и снимаем нож. Все легко моется, грязную воду выливаем.

Машина получилась полезная и нужная в хозяйстве. Надеюсь, вам проект понравился, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Зернодробилка для домашнего хозяйства своими руками

Домашнее хозяйство на частном подворье накладывает много обязательств на владельцев. В первую очередь нужно живности обустроить хорошее жилье и обеспечить ее качественным кормом. В этом помогает зернодробилка своими руками собранная. Ее используют для измельчения злаковых культур, приготовления комбикормов и питательных смесей.

Подобрать оптимальный аппарат с нужными характеристиками из предлагаемого ряда продукции популярных фирм не всегда удается. Также и цена оказывается немалой. Приходится искать способы, как самому сделать такой аппарат из подручных средств с минимальным вложениями.

Распространенные разновидности дробилок

За длительный период, в течение которого домашние умельцы занимаются выпуском самодельных зернодробилок, были разработаны всевозможные конструкции, отличающиеся принципом работы и базовыми составными частями. Каждая модель имела как свои преимущества, так и недостатки. Самодельные агрегаты можно без особых проблем в любое время модернизировать, ремонтировать или упрощать при необходимости.

Центробежный тип

Основной рабочий процесс внутри такой конструкции напоминает работу популярной электрической кофемолки. Процесс дробления выполняется за счет нескольких ножей, располагающихся на стенках полости.

К ним отталкивается благодаря центробежному вращению зерно. Корректирование получаемой фракции обеспечивается ситами с разными диаметрами ячеек. Продуктивность зависит от остроты ножей и мощности подключенного мотора.

Шнековый тип

Используемые для домашнего хозяйства аппараты иногда называют винтовыми. Внутри происходит резка зерен и расплющивание их. Этому способствуют шлицевая колодка и металлический многогранник. Недостатком является быстрое затупление граней последнего, после чего падает продуктивность и отсутствует возможность настраивания фракции.

Более выигрышными являются установки с винтами. Они являются комбинированными, так как в комплекте со шнеком задействуется режущая планка. Достаточно часто встречается такая самодельная зернодробилка в частном секторе.

Мельничный тип

Очень часто изготавливаются зернодробилки своими руками именно такого типа, ведь схемы и чертежи на нее широко распространены и доступны. Конструкцию можно назвать одной из древних, так как по этому принципу работали каменные жернова. Недостатком работы является отсутствие возможности регулировки размера получаемой фракции.

Вальцовочный тип

Фото процесса изготовления будут во многом сходны с производством шнекового аппарата. Однако, на многограннике допускается расположение разного количества зубцов. Конструкция позволяет легко настраивать плотность помола. При замене вала на круглую терку удастся получить в результате продукт требуемого размера.

ВИДЕО: Как сделать крупорушку всего за 2 часа

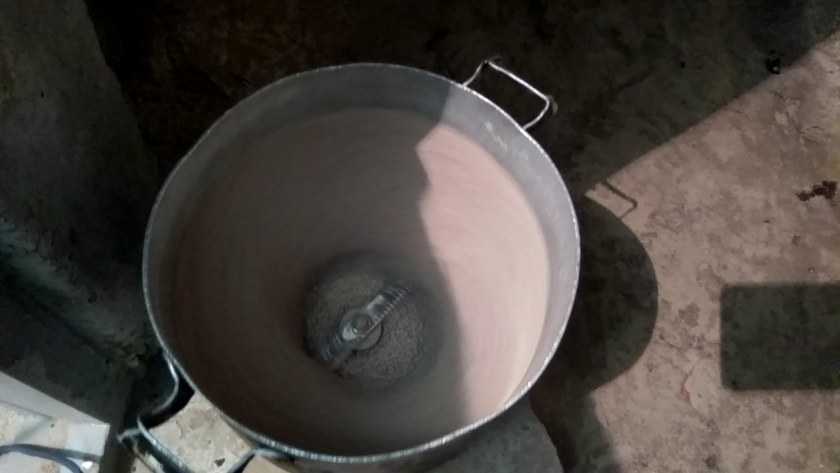

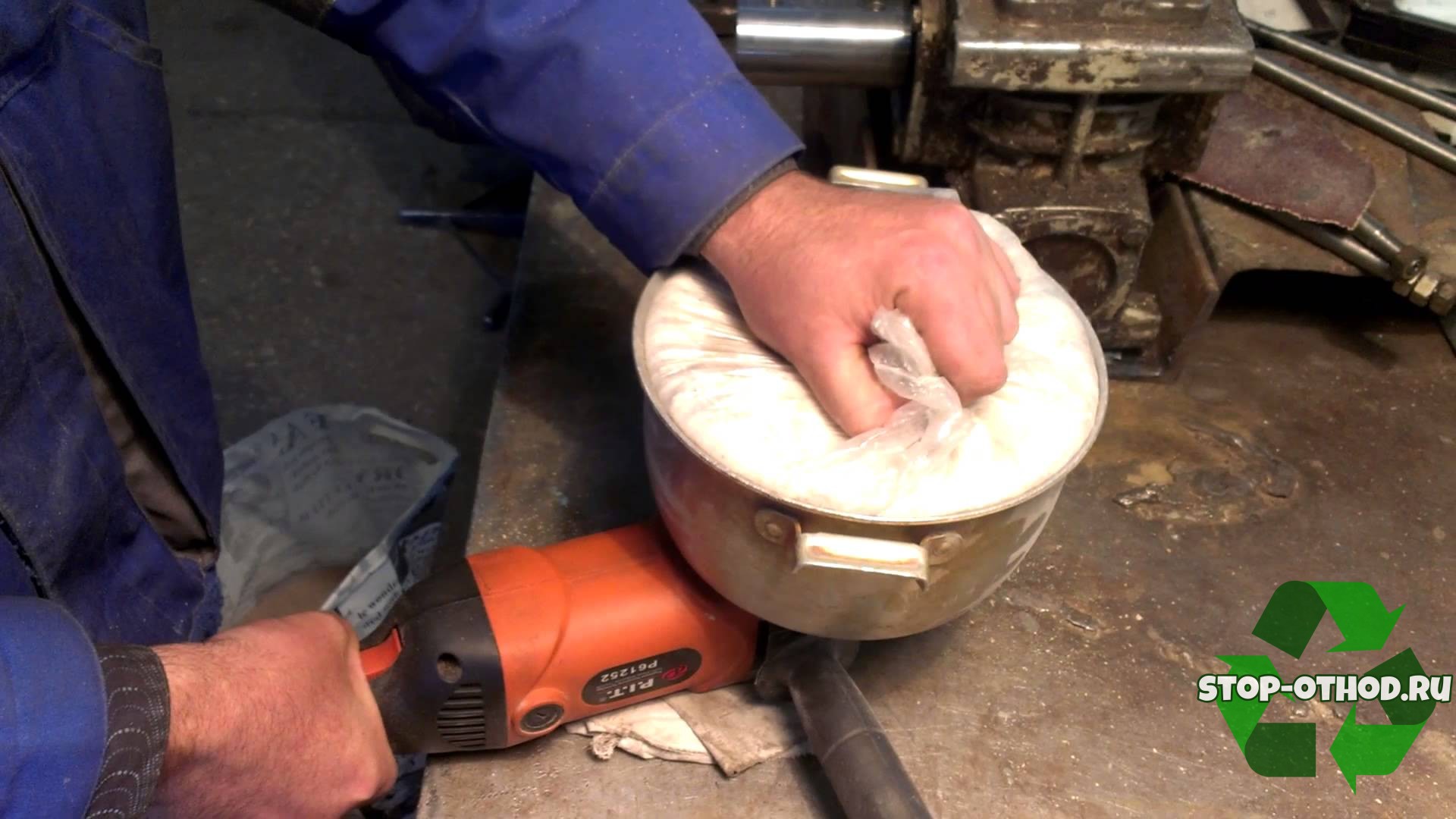

Самодельная зернодробилка из углошлифовальной машинки

Данная модель является одним из наиболее простых и низкозатратных аппаратов по дроблению зерна. Универсальность конструкции болгарки позволяет использовать ее в помощь для изготовления еды домашней живности. Для такой самоделки даже не нужны чертежи, так как используется минимум компонентов.

Потребуется прочная фанерная планка, которая станет базой конструкции. На нее будут навешиваться остальные элементы. Некоторые пользователи применяют вместо нее отрезок ламината. В листе режут два отверстия:

• первое для корпуса пилы;
• второе для крепления приемного бункера.

Для фиксации к корпусу используются саморезы и скобы. На вращающийся вал ставится нож с двусторонней заточкой. Он является основным режущим элементом. С нижней стороны фанеры принято болтами фиксировать сетку оптимальных геометрических параметров.

Сетку готовят из старой алюминиевой кострюли, которую просверлили множеством отверстий. Также для данной цели используют старый металлический дуршлаг. Бункером в такой модели служит обычно подготовленная пятилитровая пластиковая бутылка.

Измельчитель зерна из пылесоса

Самостоятельно можно создать дробилку для зерна, используя для этого детали из старого пылесоса. При этом сам пылесос нам не нужен, для этого стоит использовать лишь электродвигатель. В качестве основы, стоит взять листок прочной фанеры, с прорезанными в центре отверстиями. Через такие отверстия и будет проходить рабочий вал двигателя.

Для создания ножа стоит воспользоваться металлической пластиной, ширина которой должна доходить до 200 мм и общей толщиной около 1,5 миллиметра.

Лучше всего будет использовать дополнительный диск от овощерезки. Нож стоит закрепить на валу электродвигателя с помощью гаек.

В качестве рабочей камеры, стоит применять уже готовое и приобретённое в магазине металлическое сито, но лучше всего будет, если вы создадите его самостоятельно. Если вы собираетесь осуществлять измельчение не только зерна, но и овощей, то сетка обязана обладать функцией съёмки, с разным общим диаметром в ячейках. В покупных продуктах такая взаимозаменяемость не создаётся.

Для производства сита самостоятельно, вам стоит взять тонкий лист металла, который по длине будет равняться 700 мм. Такую заготовку стоит свернуть в кольцо, края скрепить болтами или же заклепать. Нижний край отгибаем наружу, общая ширина загнутой части не должна быть больше, чем 15 миллиметров. Загиб стоит делать в обязательном порядке для крепления сетки.

Под ситом стоит установить приёмный бункер, который нужно применять для готовой продукции. В этом случае можно использовать любую ёмкость, которая обладает нужным для вас объёмом. Это может быть как кастрюля, так и простое жестяное ведро. Для подачи зерна в камеру, можно создать специальный жестяной короб. Для общего контроля за подачей такого сырья, сам короб следует дополнить подвижной заслонкой.

Из описанной выше информации, можно заключить то, что дробилка из зерна, вне зависимости от материалов, должна работать лишь по одному методу. Чтобы создать наиболее качественную корморезку, стоит проявить немного энтузиазма. В качестве дополнительных деталей вам понадобятся:

• Электродвигатель. В домашних условиях можно взять моторчик с общей мощностью 1,5−2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже в том случае, когда у вас нет в доме старой и ненужной техники, которую можно было бы разобрать, купить такой двигатель можно на любом рынке либо в магазине утилизированных товаров. Применять более мощные моторы смысла нет, ведь в этом случае может развиться общий расход энергии, а также пропадёт экономическая выгода в использовании такого оборудования.
• Режущая плоскость. Создаётся из совершенно любого прочного металлического листа за несколько минут. При этом можно применять уже готовые диски от овощерезок либо блендеров.
• Сито. Диаметр в таких ячейках будет напрямую зависеть от тонкости помола. При этом можно купить готовое изделие либо самостоятельно создать конструкцию со взаимосвязанными сетками.

Даже в том случае если вы будете приобретать нужные детали, стоимость самодельной корморезки будет в несколько раз ниже, чем цена на любую модель. При всём этом общая производительность прибора будет несколько ни хуже.

Как выбрать зернодробилку?

При выборе измельчителя нужно обращать внимание на три главных фактора. К ним относятся:

производительность агрегата – перед покупкой крайне важно выяснить, сколько муки должен давать измельчитель для зерна. Одни модели способны перерабатывать до 300 кг зерновых в час, другие – не более 150

Первые используются для более крупных хозяйств, другие – для средних по численности животных;

размеры – небольшие агрегаты более просты в перевозке и хранении, однако их производительность гораздо ниже, чем у крупногабаритных моделей. Покупатель должен выбрать «золотую середину» – устройство с подходящими размерами и достаточной производительностью;
комплектация – многие производители оборудуют свои зернодробилки дополнительным оборудованием. Например, сменными ситами или толкателями. Они делают эксплуатацию агрегата более простой, но и стоимость таких измельчителей будет выше.

Кроме того, при выборе зернодробилки важно учесть наличие защиты ее двигателя. Он должен комплектоваться датчиками, которые отключают мотор в случае перегрева

Рекомендации по выбору дробильной установки

Выбирая зернодробилку, стоит обращать внимание на ряд факторов:

1. Производительность. Чем выше данный показатель, тем лучше. Однако стоит помнить, что высоко производительные устройства стоят немало. Поэтому, для работы дома будет довольно аппарата с низкой либо средней скоростью переработки зерна.
2. Стоимость. Подбирая модель, надо предусмотреть, чтобы она окупилась в дальнейшем.
3. Степень измельчения. Оборудование нужно выбирать исходя из вида животных, для которых будет предназначаться обработанное зерно.
4. Мощностные параметры проводной станции. Чем больше мощность дробилки, тем больше энергозатраты.
5. Производитель. Есть, конечно, бренды с мировой известностью. Но такие устройства стоят подчас непомерно дорого. Поэтому лучше просто делать выбор в пользу продукции проверенных компаний, не знаменитых, а тех, у кого больше положительных отзывов.

Зернодробилку вполне можно сделать собственноручно. Главное, иметь желание и свободное время. Не помешает и опыт в столярном деле.

Создавая крупорушку, важно не забывать, что её можно использовать для производства кормов разных фракций (некоторые подойдут только для домашней птицы, другими следует кормить исключительно крупный рогатый скот). Поэтому нужно ответственно отнестись к подбору параметров оборудования и габаритов рабочих деталей – ножей, молотков, барабанов.

Как правильно выбрать зернодробилку для домашнего хозяйства

По сути, выбирая измельчитель зерна, необходимо ориентироваться лишь на одну величину – крупность помола. Это основная характеристика, которая влияет на его производительность.

Что же касается метода измельчения, он больше второстепенный, чем ключевой, для выбора зернодробилки, но все же зависит от того, на какой именно злак вы ориентируетесь, какой именно будет основным.

В связи с этим, производятся дробилки с разными механизмами измельчения: щековые, в основе которых две плиты – подвижная и фиксированная. Такой механизм перемалывает зерно наподобие мельницы, и они хорошо подходят для пластичных злаков.

Конусная дробилка работает по похожему принципу, с той лишь разницей, что вместо плит используются конусы. Валковая дробилка измельчает зерно с помощью двух валов – попадая между ними, оно расплющивается. Прекрасно подходит для хрупкого зерна. Роторная дробилка – самый распространенный вариант.

Именно она и похожа на кофемолку, именной ей можно перемолоть все что угодно. Но лучше всего, устройство ее механизма подходит для того, что бы справиться с твердым зерном. А при необходимости, такой дробилкой можно перемолоть любой злак вместе с сеном в однородную массу.

Поэтому, перед тем, как выбрать зернодробилку для домашнего хозяйства нужно сразу же определиться, для каких целей и для каких зерен она будет использована.

Также, нужно учитывать объем зерна, который нужно будет перемолоть в течении дня – понятное дело, что дробилка с большой мощностью справится с большим объемом намного быстрее, чем маломощная.

Еще одна особенность, на которую стоит обратить внимание – это материалы, из которых изготовлено приспособление. Толстая сталь, которую очень тяжело согнуть, деформировать или повредить – это наилучший вариант

Толстая сталь, которую очень тяжело согнуть, деформировать или повредить – это наилучший вариант.

Если стенки зернодробилки тоньше, чем 2 миллиметра, первые деформации появятся сразу же. И будут продолжать появляться вплоть до того момента, когда придется собственноручно их равнять. Поэтому, толщина металла должна быть достаточной, что бы выдерживать большой вес.

Также, важно качество покраски изделия. Она должна равномерно покрывать все поверхности изделия, для того, что бы предохранить метал от коррозии

Качество краски также имеет большое значение – порошковые прекрасно подходят для этой цели, они устойчивы воздействию и стиранию. Что же касается эмалей – сколы от небольших ударов не заставят себя ждать. Это что касается внешнего вида.

Относительно обслуживания и гарантии зернодробилки, то лучше всего приобретать изделие, произведенное в странах СНГ.

Им стоит отдавать предпочтение в первую очередь, поскольку к ним всегда можно найти детали, которые невозможно изготовить самостоятельно, к тому же обычно такие производства работают уже много лет и техника, которую они выпускают, надежна и проверенна многими покупателями.

Зернодробилка Фермер ИЗ-02

Эта модель подходит для эксплуатации в небольших частных хозяйствах. Она способна работать при температуре от -15 до +4 ⁰C, что позволяет использовать ее круглый год. Агрегат хорошо измельчает пшеницу, ячмень, ржу, кукурузу и другие виды зерновых культур.

Заводская комплектация дробилки включает надежный электрический мотор с медной обмоткой и качественно изолированными контактами. Для работы двигателя нужна стабильная электрическая сеть с напряжением 220 В и частотой тока 50 Гц. Охлаждение двигателя производится методом принудительной подачи воздуха, который поступает в моторный отсек сквозь несколько сквозных ячеек.

Измельчитель зерна Фермер обладает скромными размерами, что позволяет установить его над ведром или другой емкостью. После измельчения фракции зерновых попадают в сито, где отсеиваются от твердых примесей.

Характеристики зернодробилки:

• мощность – 0,5 кВт;
• объем бункера – 2 л;
• производительность – 120 кг/ч;
• вес – 3,5 кг.

В конструкции измельчителя Фермер предусмотрена возможность установки сменных сит с диаметром ячеек 4 и 6 мм. Их монтаж производится вручную после снятия верхней крышки корпуса.

Виды домашних зернодробилок – особенности разных типов оборудования

Измельчители для зерновых могут быть бытовыми или промышленными. Агрегаты второго типа выделяются большими габаритами, крайне высокой производительностью и способностью перерабатывать грубый неочищенный продукт без вреда для их рабочих механизмов.

Бытовой измельчитель – это малогабаритное узкопрофильное оборудование. Оно способно перерабатывать только предварительно очищенное зерно с низким процентным содержанием шелухи. Тем не менее бытовые дробилки – это хороший вариант для домашнего хозяйства. Они позволяют получать сравнительно большие объемы измельченного зерна без значительных физических усилий своих владельцев.

В зависимости от своих конструктивных особенностей бытовые и промышленные измельчители делятся на следующие виды:

• молотковые – выделяются простым устройством и неприхотливостью в обслуживании. Молотковая дробилка для зерна укомплектована режущими органами, расположенными непосредственно на роторе, который вращается внутри штатной приемной камеры;
• роторные – этот вид хозяйственного оборудования один из самых популярных на рынке. Роторная дробилка оборудована прочными металлическими режущими органами, которые в процессе своего вращения бьются о стенки приемной камеры. В результате оператору удается получить большое количество тщательно измельченного зерна и отходов природного происхождения;

• дисковые – в устройстве этого оборудования для дома режущие органы крепятся к валу при помощи специальных встроенных дисков. Это повышает прочность агрегата и позволяет ему перерабатывать твердую продукцию;
• вальцовые – эти агрегаты предназначены не только для дробления, но и для перемалывания зерновых культур. Вальцовая дробилка оборудована рифлеными вальцами, способными тщательно дробить предварительно смоченный продукт.

Садовые измельчители для зерна делятся между собой по типу рабочего привода:

• ручные – самые простые агрегаты. Ручная дробилка подходит для переработки небольших объемов подготовленных зерновых. Она не комплектуется двигателем, поэтому в движение режущие ножи оборудования приводятся под действием физических усилий оператора. К ручным относится зернодробилка крупного помола, которая не способна измельчать зерно до мелких фракций;
• пневматические – чаще всего используются для дробления кукурузы и других видов зерновых. Оборудование этого типа работает достаточно быстро и помогает превращать цельный продукт в готовую кашу, которую можно использовать для вскармливания мелкой домашней птицы и молодых особей крупного рогатого скота;
• электрические – агрегаты этого типа выделяются простотой конструкции и сравнительно высокой производительностью. Домашняя электрическая дробилка работает одинаково эффективно с сухим и мокрым зерном.

Среди фермеров, владеющих небольшими и средними хозяйствами, самой большой популярностью пользуются электрические роторные измельчители. В продажу они могут поступать как со стандартными, так и с фрезерно-турбинными ножами. Второй вариант показывает более высокую скорость и достойное качество измельчения, независимо от состояния и размеров зерна.

Это интересно: Цепь для бензопилы — особенности выбора по шагу цепи, типу звеньев

Дробилка для яблок своими руками

Переработка

Из чего состоит

Дробилка с электроприводом ускорит и облегчит процесс. Для экономии необязательно покупать двигатель – подойдет мотор от старой стиральной машины. Примерный список комплектующих: режущий диск (нож), электродвигатель с опорой, корпус, крышка, блок управления.

Схема готовой дробилки яблок, вид спереди и сбоку. Фото с сайта profermu.com

1 – корпус, 2 – уголок жесткости, 3 – рабочий вал, 4 – буксы подшипников, 5 – шкив ременной передачи,
6 – ремень, 7 – электродвигатель, 8 – рама, 9 – ролики, 10 – блок управления,
11 – рукоятка транспортировки, 12 – болты крепления корпуса с уголками жесткости

Что понадобится для изготовления

Чертеж изготовления зубчатого вала на фрезерном станке. Фото с сайта profermu.com

Корпусом дробилки может служить стиральная машина с вертикальной загрузкой. При раскрое на 4 части получаются 2 боковых и 2 торцевых детали. Заготовки складываются в короб, швы провариваются. До сварки боковин нижняя часть металла чуть отгибается, чтобы получить зазор от стенки корпуса до рабочего вала.

Стандартными подшипниками из циркулярной пилы фиксируют вал. Металлический уголок идет на изготовление опорной рамы. Для основания подойдет дощатая основа. Блок управления представляет собой кнопку включения и отключения. Натяжка ремня осуществляется просто – сначала фиксация болтом, затем движение корпуса по направляющим. К металлической раме прикручиваются ролики, рукоятка для комфорта транспортировки и эксплуатации измельчителя.

Схема горловины измельчителя яблок. Фото с сайта profermu.com

Наверху рамы болтами крепится самодельный корпус из стиральной машины. Мотор устанавливается сбоку во избежание попадания брызг сока.

Какая лучше: молотковая или роторная

Поилка для утят своими руками

На практике применяется два типа дробилок:

• роторная;
• молотковая.

Для работы первой из них необходим мощный электродвигатель. Использование такой зернодробилки имеет универсальный характер. Она способна измельчать все основные типы кормов:

• зерновые ростки;
• корнеплоды;
• зерно.

Размеры получаемого сырья определяются тем, насколько быстро вращается мотор. Такого рода устройства стоят относительно дорого и используются большей частью в крупных хозяйствах.

Молотковая дробилка для зерна

Когда говорят о молотковой дробилке, то нужно учитывать, что у таких агрегатов конструктивное устройство зернодробилки является более сложным, чем в предыдущем случае.

В состав такого механизма должны входить:

• молотки;
• корпус;
• резервуар, в который нужно насыпать зерно;
• силовая установка;
• сито;
• барабан.

После начала работы барабан начинает вращаться, молотки – бить по нему изнутри. Зерно попадает внутрь барабана и раскалывается от ударов молотками до тех пор, пока не достигнет нужного размера.

Если сравнивать эти две разновидности, то нельзя точно сказать, которая из них лучше. Молотковая имеет более слабую мощность, однако качество её работы гораздо выше, чем у роторной.

Можно самостоятельно изготовить роторную или молотковую зернодробилку своими руками.

К сведению. Если нужно решить, какой вид лучше для конкретного хозяйства, то решение надо принимать, исходя из существующих условий.

Как сделать зернодробилку из УШМ болгарки своими руками

Уважаемые посетители сайта «Самоделкин друг» из предоставленного Юрием Алиевым материала вы узнаете, как самостоятельно собрать зернодробилку на базе УШМ (угло-шлифовальной машинки) своими руками.. Проживая в частном доме, у владельцев всегда есть возможность завести какую либо животинку, будь то куры, утки, кролики, а вот корм для них необходим соответствующий состоящий из измельченных фракций зерновых культур, по просту комбикорм. Для приготовления и измельчения зерна понадобится зернодробилка, ее вполне можно сделать своими руками из подручных инструментов, а именно из УШМ (болгарки) и небольшой кострюли которая играет роль загрузочного бункера, так же понадобиться пластина закаленной стали в данном случае -это тример от бензокосы.

Крепление сварено из уголка, крепление бункера в 4х точках. Режущий нож сделан из тримера, вырезана средняя часть и сделан простой двусторонний нож. Каждая сторона лезвия затачивается по ходу направления вращения. Бункером служит обычная алюминиевая кастрюля с крышкой. Оборотов болгарки хватает чтоб за считанные секунды превратить любую крупу в комбикорм, далее ее можно расходовать на корм животным или в качестве подкормки для ловли рыбы.

Материалы

• УШМ (болгарка)
• алюминиевая кастрюля
• пластина каленой стали
• уголок
• крепеж

Инструменты

• сварочный инвертор
• УШМ
• дрель
• наждак
• гаечные ключи
• отвертка

Пошаговая инструкция по изготовлению зернодробилки-крупорушки из болгарки своими руками.

Нож крупорушки сделан из триммера.

Заточка производится по ходу вращения ножа.

Бункером для загрузки крупы и зерна является алюминиевая кастрюля.

Крепление.

Похожие записи:

Как обустроить частный двор Как установить замок на калитку из профнастила: инструкция и видео Компания «пеноплэкс» Стол для швейной машинки своими руками Декоративные кролики Как из болгарки сделать шлифмашинку по дереву
