Блок питания шуруповерта из старого компьютера

Как запустить блок питания без компьютера, старые и новые модели

Существует два способа, как запустить компьютерный блок питания без компьютера: напрямую и с использованием провода. По понятным причинам первый способ куда проще и понятнее, но работает он только для старых блоков питания стандарта AT. Новые же ATX блоки имеют контакт, который отвечает за их включение, и если его не задействовать, то включаться блок не будет.

Давайте же разберёмся, как его задействовать. Для этого вам понадобится небольшой проводок, проволока или что-то, чем можно соединить два контакта.

1. Для начала нам нужно найти 20-pin разъём, в котором и содержится заветный контакт. Обычно он зелёного цвета и находится на четвёртой позиции слева, если считать от фиксатора крепления. Некоторые производители позволяют себе отойти от общепринятых норм и делают провода другого цвета, а потому в спорной ситуации опираться лучше на позицию контакта, а не на его цвет.
2. После этого вам нужно заземлить ваш проводок, для этого подключите его к соседнему контакту справа. Если вы всё сделали правильно, блок питания должен тут же заработать.
3. После остаётся лишь измерить напряжение и мощность.

Нормальной для ATX блоков считается мощность от 250 до 350 Вт. Напряжение же может быть разное 3, 5 и 15 В. Если у вас они не такие, то проблема явно в блоке питания.

Параметры, которые важно учитывать при выборе

Форм-фактор

Это первая характеристика, на которую нужно обращать внимание. Выбор зависит от планируемого для сборки корпуса

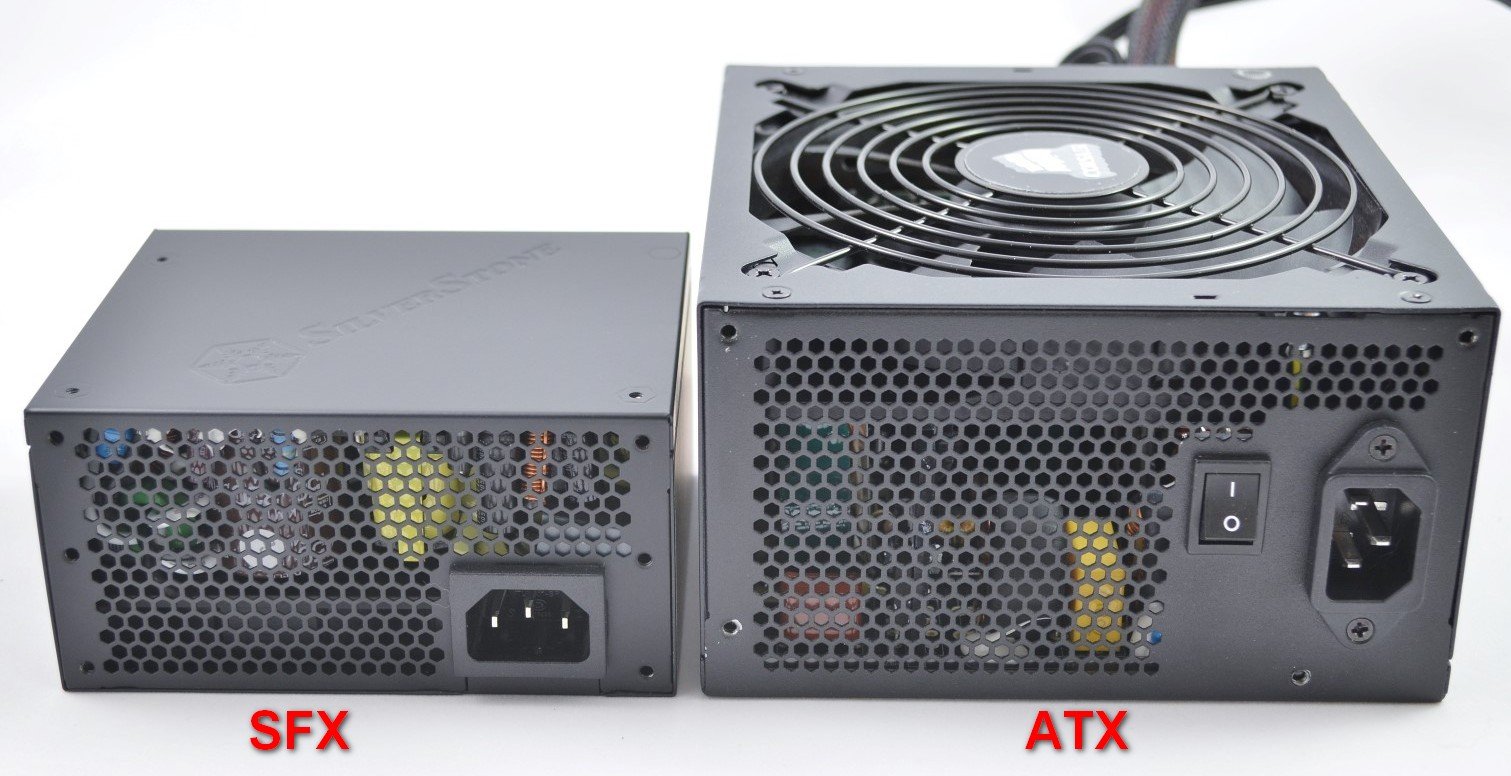

Основной форм-фактор – ATX. Данный стандарт имеет высоту 86 и ширину 150 мм. Длина может отличаться значительно, и в характеристиках корпуса указывается, какой длины блок питания туда вмещается.

Для компактных корпусов, как правило, требуются блоки питания стандарта SFX – высота 60 и ширина 100 мм. Также имеется еще ряд менее распространенных форматов: TFX, FlexATX, EPS, CFX, LFX.

Мощность

Следующая характеристика, на которую необходимо обратить внимание при покупке – это общая мощность по всем линиям и нагрузочные характеристики всех линий

В современной системе основное потребление приходится на канал +12 В. Именно на мощность по этому каналу и нужно смотреть. В более дорогих моделях она может равняться или быть незначительно меньше того значения, что указано в названии модели.

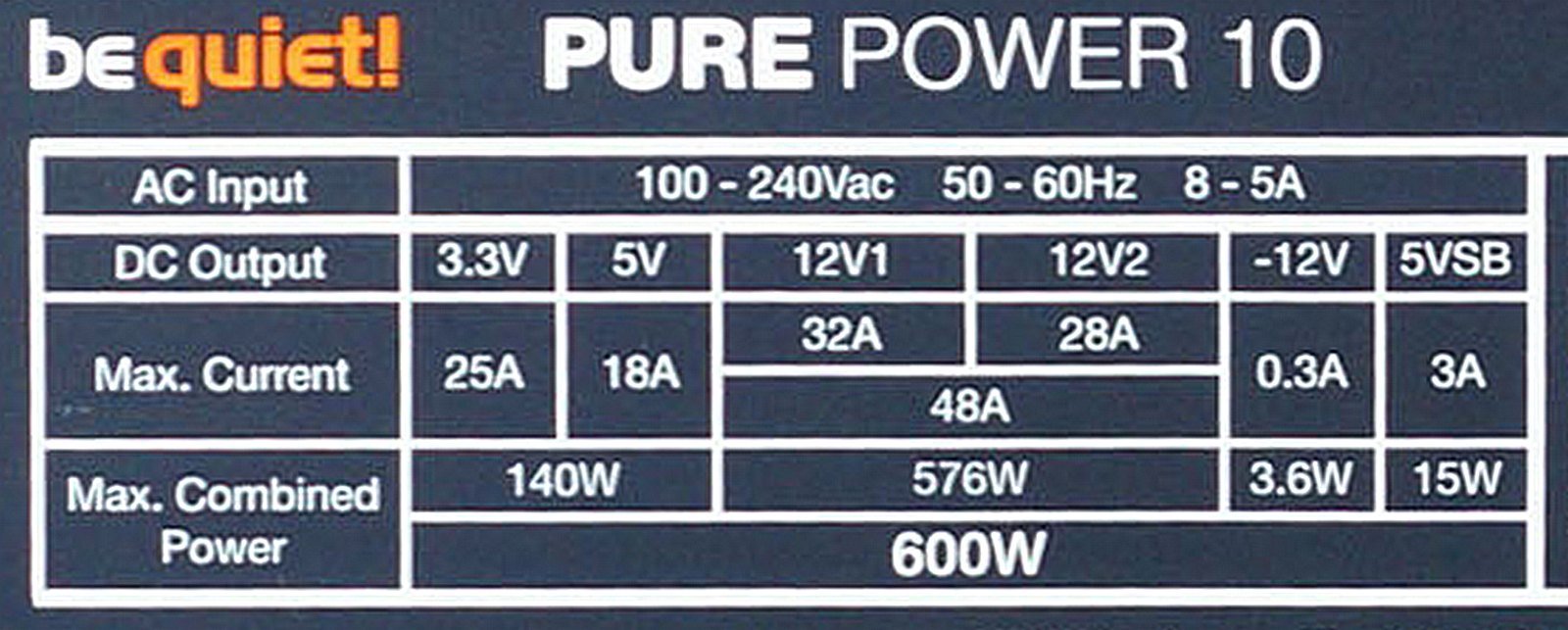

В бюджетных моделях зачастую производители указывают общую мощность в виде суммы максимально выдаваемых Ватт по всем линиям. Например, по линии +12 В — 530 Вт, по линиям +3,3 и +5 В – 120 Вт, а модель маркируется как 650 Вт, хотя по факту это — модель на 550 Вт.

Также следует обратить внимание на такой показатель, как допустимая нагрузка в Амперах на каждый канал. Больший показатель у идентичных моделей лучше

Можно встретить в продаже блоки питания с несколькими виртуальными линиями +12 В, которые делят между собой эту допустимую нагрузку. Какого-то преимущества подобные модели не дают, и в последнее время мода на использование виртуальных линий сошла на нет.

Как подобрать БП по мощности для своего ПК? Проще всего воспользоваться онлайн-калькуляторами. Значения они выдают адекватные, могут немного завышать их для надежности, так скажем, «с запасом».

Обзор и тестирование блока питания be quiet! Dark Power Pro P11 550W

Второй вариант сложнее – посчитать потребляемую мощность самому по характеристикам комплектующих. Основное потребление приходится на процессор и видеокарту, по ним и стоит ориентироваться. Главное не путать такую характеристику как TDP (требования по теплоотводу) процессора и его потребляемую мощность, они могут отличаться, хотя обе характеристики и указываются в Ваттах. На значение TDP можно ориентироваться как на примерный показатель, реальное энергопотребление бывает немного меньше.

Все остальные комплектующие потребляют суммарно достаточно мало – от 50 до 100 Вт максимум.

Что бы ваш БП не работал все время под полной нагрузкой, необходим небольшой запас по мощности – 20-30%, но избыточная мощность не требуется – это лишние расходы средств.

В среднем для игрового ПК с одной видеокартой требуются модели от 500 до 700 Вт, с двумя видеокартами — от 650 до 850 Вт. Для офисных ПК без видеокарты хватит блока питания и на 300 – 400 Вт.

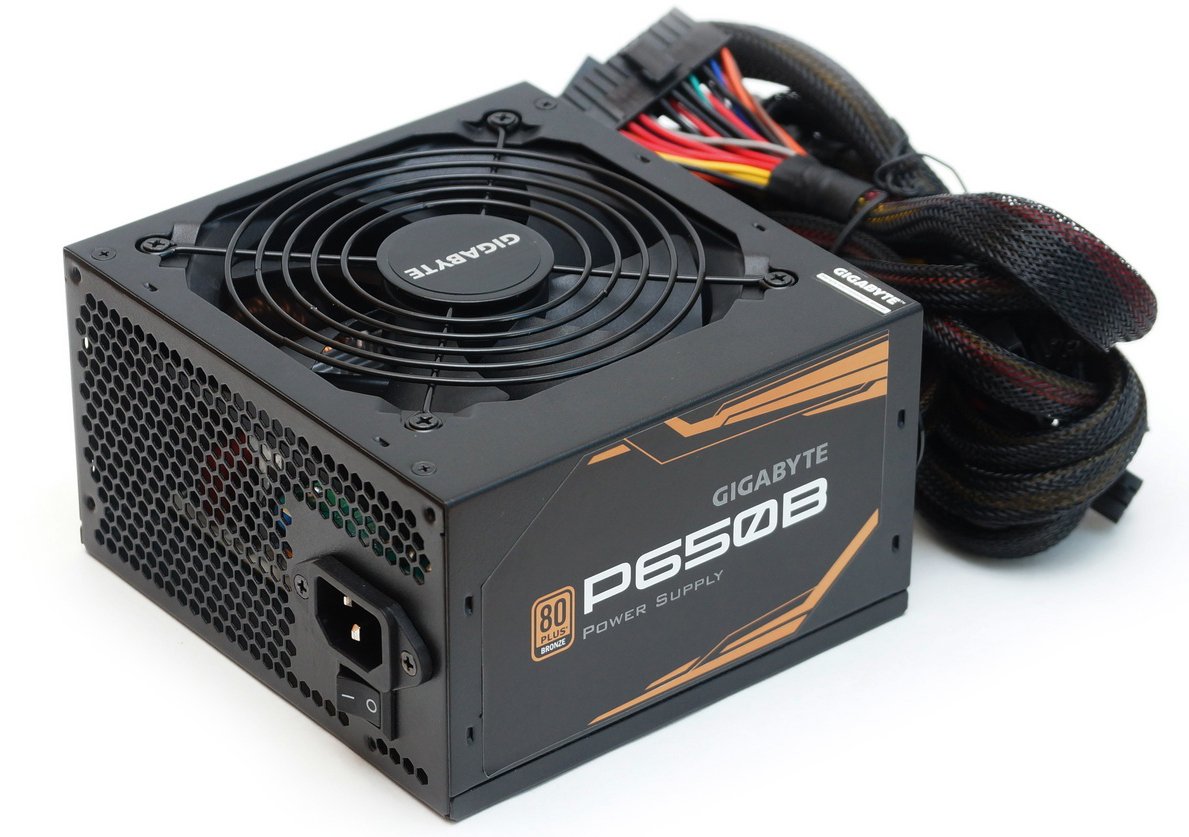

Обзор и тестирование блока питания GIGABYTE P650B

Разъемы

Разъемов должно быть достаточно для подключения всех потребителей, всевозможные переходники – это плохой вариант, особенно для подключения видеокарт.

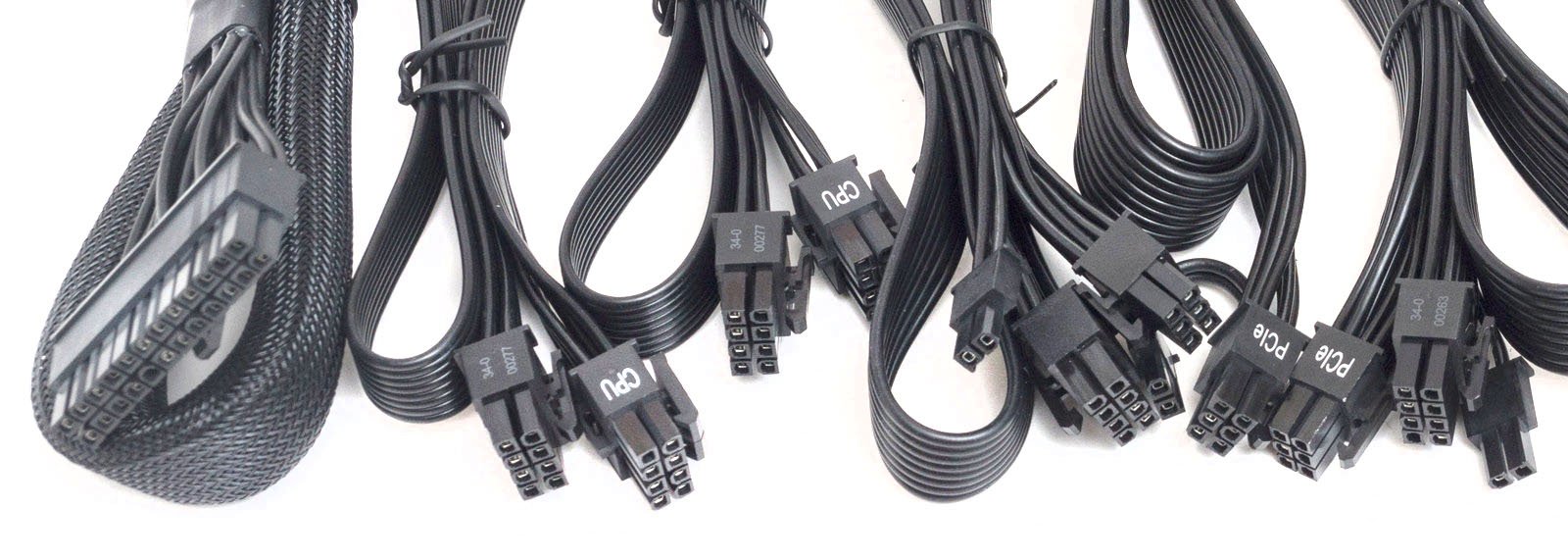

Основные разъемы, без которых не обойтись – это ATX 24-pin и 4-pin для питания CPU. Стандарт EPS12V предполагает использование разборного 8-pin разъема для питания CPU, так что встретить современную модель БП с 4-pin разъемом практически невозможно, только очень бюджетные варианты.

Также в последнее время все чаще БП комплектуются двумя кабелями с 8-pin разъемами, и не только в топовых, но и в среднебюджетных вариантах. Связано это с повышенным требованием к питанию у современных процессоров с возможностью разгона, и материнские платы, поддерживающие их разгон, оснащаются именно двумя такими разъемами.

Для подключения видеокарт, если им недостаточно питания по линии PCI-E x16 (а это 75 Вт), используются 8-pin и 6-pin разъемы (150 и 75 Вт соответственно). Обычно БП комплектуются кабелем с двумя разборными 6+2-pin разъемами — это необходимый минимум.

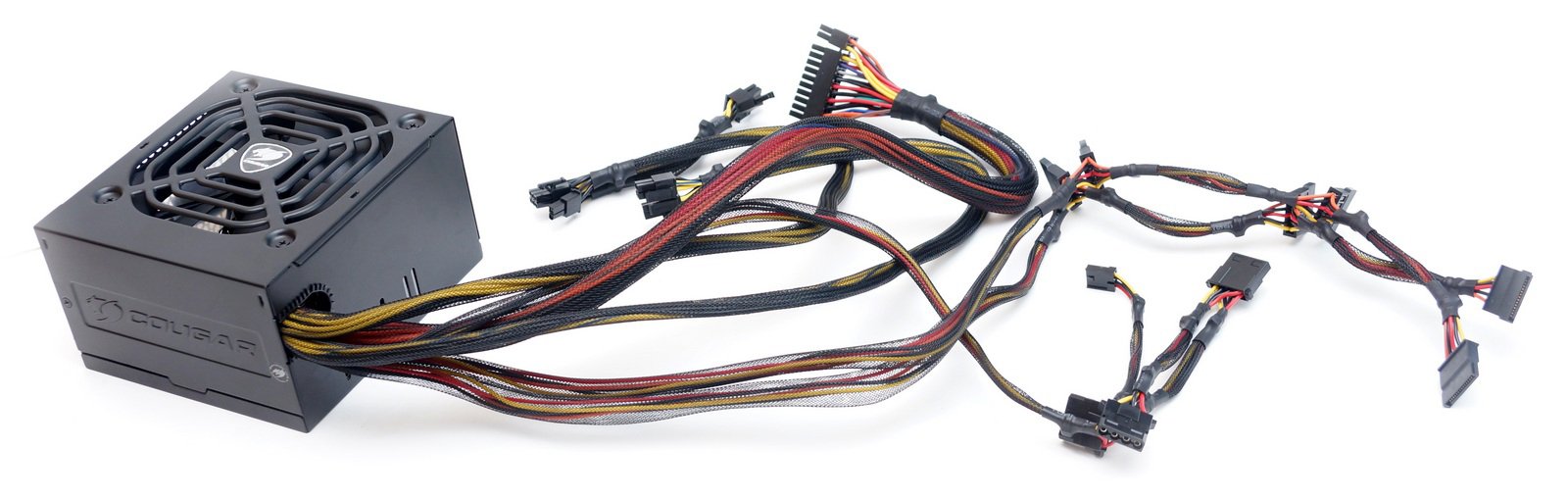

Для подключения прочей периферии, накопителей и т.д. используются SATA разъемы и Molex. Последний является устаревшим и встречается все реже. Через SATA подключаются не только накопители HDD или SSD, но и подсветка, помпы СЖО, различные контроллеры, так что этих разъемов нужно достаточно много.

Почему два разъема не объединены в один?

Теперь, когда мы знаем, что делает каждый из двух разъемов, питающих материнскую плату, неизбежно возникает вопрос: если разъем ATX уже подает +12 В, зачем нам EPS?

Ответ на этот вопрос заключается в том, как работает блок питания, а также в том, как работают материнская плата и процессор; блок питания преобразует переменный ток, который достигает его, в постоянный ток 12 В, а затем внутренне преобразует это напряжение обратно на шинах 5 и 3.3 В, которые являются теми, которые подают — среди других — на разъем ATX. Цель всех этих преобразований — обеспечить материнскую плату напряжением, наиболее близким к необходимому, чтобы преобразование напряжения материнской платы потребовало минимальных усилий.

Таким образом, если, например, материнской плате требуется 1.35 В для обслуживания оперативной памяти, она будет использовать + 3.3V рейка поскольку он самый близкий, но когда мы говорим, например, о портах USB, тогда он будет использовать шину +5 В без необходимости что-либо преобразовывать. По возможности это еще больше сбивает с толку, потому что, если процессоры работают в диапазонах, которые едва превышают 1 вольт текущего напряжения, почему тогда они выдают 12 В?

Ответ прост: поля и контроль. Материнские платы и особенно высококачественные материнские платы, ориентированные на оверклокинг, имеют сложную схему преобразования и фильтрации. VRM (модуль регулятора напряжения) для точной настройки напряжения, подаваемого на процессор. Поскольку работа и скорость процессора зависят от напряжения, процессор подается на ближайшие тысячные (иногда даже десятитысячные), чего не может гарантировать преобразователь напряжения в самом блоке питания, так как он обеспечивает питание более грубым и не очень тонким способом.

Все это, безусловно, имеет для вас большой смысл и оправдывает тот факт, что используются разные кабели, поскольку они проходят через разные цепи, но зачем тогда использовать 12 В, если вы можете использовать шину + 3.3 В? Ответ — по полям. Процессор, несмотря на то, что он работает с напряжением около одного вольта, на самом деле работает с довольно высокой силой тока (Ампер), которая вызывает потребление. По этой причине предоставляется шина +12 В, что является максимальным значением, которое может дать стандартный блок питания ПК, так что у VRM на плате есть все возможности для выделения ресурсов процессору.

Таким образом, было решено использовать два разных кабеля от источника питания для обслуживания материнской платы, чтобы оставить один исключительно для точной настройки, необходимой процессорам. Их действительно можно было бы объединить в один разъем, если бы они захотели, но это было бы практически похоже на создание 32-контактный Разъем (24 + 8) для простого соединения всех контактов, необходимых для работы, не больше и не меньше.

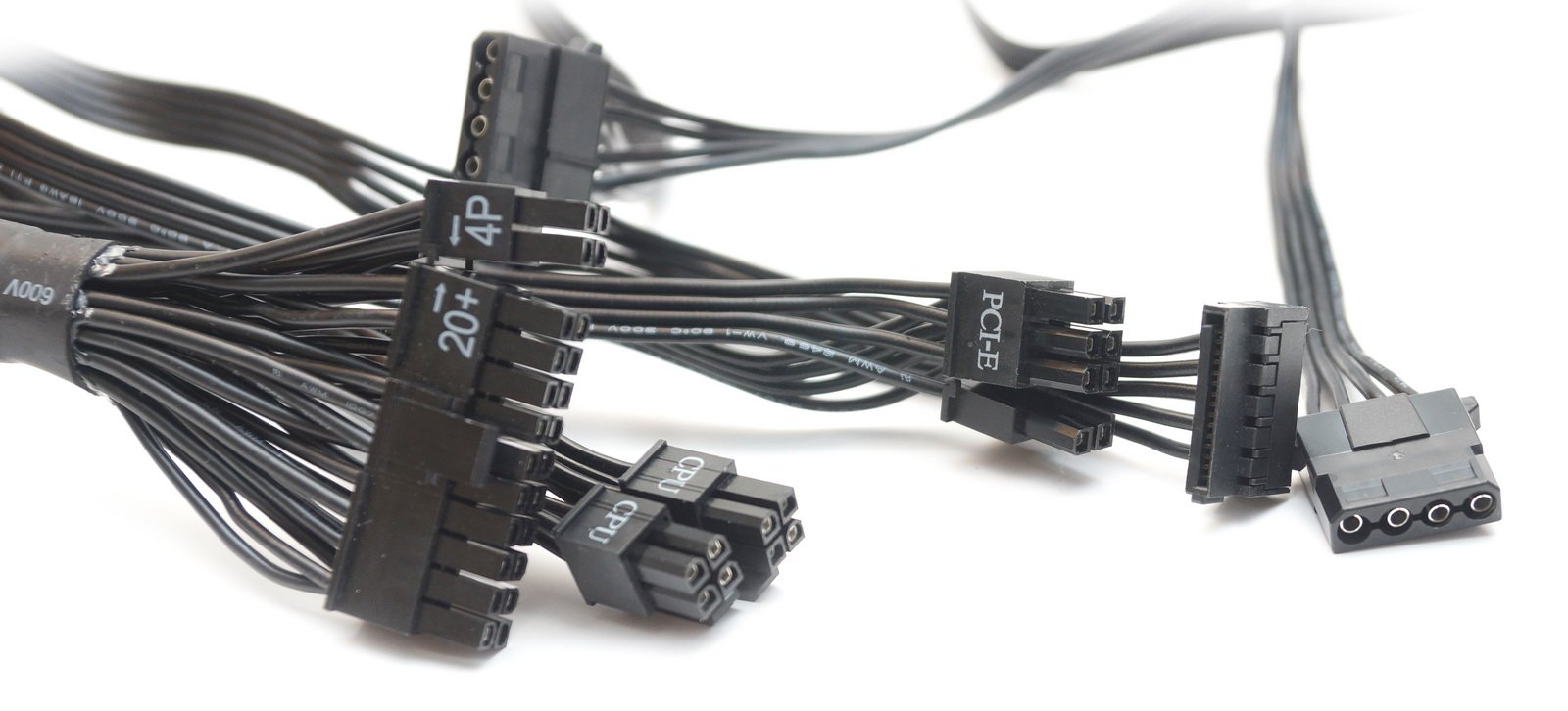

Виды разъемов для питания компонентов ПК

Форму и положение разъемов внутреннего блока питания персональных компьютеров регулирует стандарт ATX, пришедший на смену устаревшему AT. Для подключения устройств к источнику электрической энергии в основном применяются:

• ATX 20 (20+4, 24) – для энергоснабжения материнской платы;
• коннектор 4 или 8 пин – для питания процессора;
• Molex – для питания многих периферийных устройств;
• SATA power – для питания жестких или твердотельных дисков;
• PCI Expess – для запитки видеокарт.

Также внутри ПК можно найти и другие разъемы. Некоторые устарели и встречаются редко (например, для питания приводов для гибких дисков), другие только набирают популярность.

Для материнской платы (ATX 20, 24 pin)

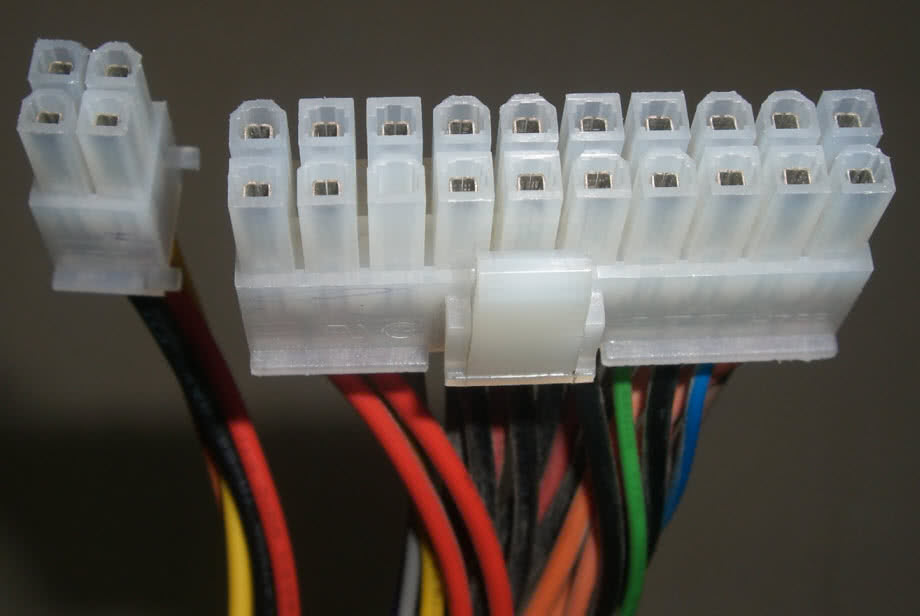

Самый большой по габаритам разъем, отходящий от блока питания, подключается к материнской плате. Он содержит 24 гнезда (на плате 24 штырька соответственно). Еще можно встретить разъемы питания устаревших компьютеров на 20 выводов. Распиновка и цветовая маркировка 24-выводного разъема приведена на рисунке.

Назначение выводов разъема ATX 24.

Часть каналов являются сигнальными и служат для управления блоком питания:

• вывод 8 — Power OK (PWR_OK, PWR_good) – сигнал на материнскую плату «питание включено»;
• вывод 16 -Power ON – сигнал от материнской платы, разрешение на подачу напряжения, в режиме ожидания на нем +5 вольт (подтянуто резистором), в режиме разрешения – 0 вольт (на материнской плате соединяется с общим проводом);
• вывод 13 дополнительный коричневый провод — Sense – обратная связь для автоматической регулировки напряжения.

Также надо отдельно отметить напряжение Stand by на фиолетовом проводе (вывод 9). Оно предназначено для питания внутренней схемы БП и одновременно служит в качестве дежурного напряжения для запуска компьютера.

В 20-контактном разъеме отсутствует секция из 4-х крайних выводов – пары 11-12 и 23-24. В новом, 24-контактном коннекторе, эта секция может быть выполнена съемной.

Разъем для материнской платы 20+4.

Блоки питания для топовых игровых систем

Enermax REVOLUTION87+ 650W

С момента выхода данной модели прошел уже практически год, однако она все еще актуальна и популярна. Сразу же стоит отметить, что REVOLUTION87+ 650W — частично модульный блок питания. Кабели питания материнской платы и процессора не отстегиваются, что, впрочем, не доставит каких-либо неудобств.

Enermax REVOLUTION87+ 650W

«Кормушка» комплектуется четырьмя 6+2 пин коннекторами для подключения PCI-E-устройств. Такое количество портов позволяет подключить две видеокарты высокого уровня производительности. Длины проводов достаточно для прокладки в корпусах средних размеров.

Источник питания соответствует стандарту 80 PLUS Gold, а коэффициент мощности приближается к 0,99. Превосходные характеристики! Шина +12V имеет три «субканальные» линии с ограничением тока по каждой 25 А. Общая нагрузочная способность +12V составляет 648 Вт, что практически соответствует номиналу БП.

REVOLUTION87+ 650W оснащен 139-мм вентилятором, произведенным по технологии Twister Bearing, которая гарантирует тихую и долговечную работу.

Блок питания имеет отличную компонентную базу с применением современных технологий. Остается добавить, что на REVOLUTION87+ 650W распространяется пятилетняя гарантия.

Corsair CX750M 750W

Главным достоинством этого блока питания, безусловно, является его стоимость. За 3900 рублей нынче тяжело найти БП, способный выдать больше 600 Вт энергии при наличии сертификата 80 PLUS Bronze.

CX750M частично модульный, что также можно считать его несомненным плюсом. А длины кабелей хватит даже для прокладки в некоторых Full-Tower корпусах

Отстегивающиеся провода имеют плоский профиль, что особенно важно для уменьшения зон перекрытия потоков воздуха. Учитывая количество всевозможных разъемов, CX750M может легко стать основой системы с двумя высокопроизводительными видеокартами

Благодаря применению качественных компонентов, инженерам Corsair удалось при относительно высокой мощности БП сохранить небольшие размеры и вес. Немаловажным фактором в его пользу является добротная стабилизация выходных напряжений на различных уровнях нагрузки, а также низкая амплитуда пульсаций.

Единственным, на наш взгляд, более-менее заметным недостатком можно считать уровень шума при нагрузках выше 500 Вт.

Chieftec GPM-850C 850W

Еще одна любопытная модель от компании Chieftec. Устройство сертифицировано согласно стандарту 80 PLUS Gold. Имеется весь необходимый набор разъемов. В том числе и для построения массивов SLI/CrossFire. Однако следует учесть, что длина кабелей не самая приемлемая.

Chieftec GPM-850C

Элементная база у GPM-850C далеко не выдающаяся, но вполне добротная для своей стоимости. Вторичная цепь основана на современном синхронном выпрямителе с использованием DC-DC-преобразователей для линий +3,3V и +5V. На плате модульных разъемов распаяны полимерные конденсаторы. Остальные — электролитические, произведены весьма известными компаниями.

GPM-850C отлично справляется даже с разогнанными комплектующими класса high-end, при этом температура внутренних компонентов находится в рамках допустимого. И все это «добро» предлагается в рознице в среднем за 4 300 рублей.

ZALMAN ZM650-XG

«Золотой» блок питания. Один из представителей линейки GOLDROCK. Устройство прекрасно подойдет для сборки производительной игровой системы. Блок питания — модульный. Провода имеют достаточную длину для прокладки даже в крупных корпусах, однако для особо высоких «башен» может потребоваться удлинитель кабеля CPU.

Кабель для подключения IDE устройств

Обязательно загляните сюда:

• Android 5.0 — Грядет обновление популярной платформы.Android 5.0 Ближе к концу (конец октября 2013) года Google, возможно, выпустит крупное обновление фирменной мобильной платформы Android, она получит индекс 5.0, а значит, обновленный
• Корпуса — общие сведения.Корпуса — общие сведения Если театр начинается с вешалки, то компьютер — уж точно с корпуса (корпуса системного блока). Он в значительной степени определяет внешний вид компьютера как
• Поздравления с днем святого валентина. Как праздновать?Как праздновать День святого Валентина Когда новогодние праздники уже давно стали воспоминанием, а зима и не думает заканчиваться, нет ничего приятнее, чем согреться в объятиях любимого
• WordPress 3.5.1. Очередное обновление.WordPress 3.5.1 И вот вышло очередное обновление популярного блогового движка WordPress. Разработчиками wordpress было решено несколько проблем с безопасностью и исправлено 37
• Распиновка разъемов сотовых телефонов.Разъемы сотовых телефонов Ниже представлена картинка с распиновкой многих разъемов для сотовых
• Распайка разъема COM25.Разъем COM25 Ниже для вас представлена распиновка разъема com25.

Способы решения проблемы

Такой инструмент, как шуруповерт, хотя и является самым популярным, но все-таки не каждый домашний мастер пользуется ним ежедневно. С каждым днем батарея подлежит самопроизвольному разряжению, в результате чего разрушаются внутренняя конструкция изделия.

После того, как батарея не держит нескольких минут, возникает вопрос, что же теперь делать с шуруповертом? Можно купить новую батарею, но для начала ее следует отыскать, ведь найти в точности такую конструкцию питающего элемента можно только у официальных дилеров. Второй вариант — выбросить шуруповерт и купить новый, стоимость которого равняется не менее 2-3 тысяч рублей (это изделие среднего качества). Третий вариант является самым простым, но в тотчас, он требует приложения усилий — осуществить переделку изделия под питание от переменного напряжения.

Преимуществами последнего варианта являются следующие факторы:

• Отсутствие необходимости постоянного подзаряда батареи, что очень напрягает во время рабочего процесса;
• Теперь шуруповерт можно хранить сколько угодно, не думая о том, что батарея с каждым днем самопроизвольно разряжается;
• Постоянный крутящий момент, который будет обеспечивать напряжение от электросети.

Среди всех преимуществ останется только один недостаток, который обусловлен необходимостью подключения устройства к розетке, поэтому изделие во время работы должно быть привязано к электрической сети.

Для чего это нужно

Цена неплохой автомагнитолы ниже, чем цена музыкального центра. При этом качество звука у неё может быть ненамного ниже. Бывает, что автолюбитель приобрёл машину вместе с ней, потом решил установить вместо неё систему, превосходящую стандартную, а освободившуюся установить у себя дома и подключить её к сети в 220 В.

Иногда в гараже хранится старый радиокомплекс вместе с колонками, и хозяин решил подключить его в гараже, чтобы слушать музыку во время ремонта автомобиля.

Кроме этого, иногда бывают случаи, когда нужно проверить исправность автомагнитолы. Чтобы запитать её, понадобится источник электричества в 12 вольт.

Проверка напряжения после ремонта

После ремонта надо проверить наличие выходных напряжений. Для этого надо установить перемычку между черным и зеленым проводниками на разъеме ATX и подключить к выходным разъемам эквиваленты нагрузки – без них выходные напряжения могут быть выше номинальных. Лучше сделать это до подачи сетевого напряжения, потому что некоторые схемы без нагрузки просто не запустятся.

В качестве балласта можно применить резисторы или автомобильные лампы накаливания на 12 вольт. Нагрузка должна обеспечивать выходной ток в пределах 10..90% от номинала.

Для наглядности рекомендуем серию тематических видеороликов.

https://youtube.com/watch?v=AowX3-tbIg4

Починить компьютерный блок питания несложно, имея приборы и достаточную квалификацию. Но ремонт БП компьютера своими руками считается нецелесообразным, так как на поиск неисправности уходит достаточно много времени. Существует мнение, что проще купить новый узел, потому что к моменту выхода БП из строя компьютер либо модернизирован, либо требует апгрейда в ближайшем будущем. Поэтому нужен новый БП повышенной мощности. Изрядная доля истины в таком подходе есть, но иногда требуется именно ремонт. Также восстановленный блок питания можно переделать в лабораторный БП или в зарядное устройство. Материалы обзора в этом случае будут полезны.

Подробная инструкция по подключению магнитолы к источнику питания

После выбора подходящего преобразователя электропитания можно приступать к подключению указанного звукового устройства. Подключение автомагнитолы к блоку электропитания от компьютера делается так:

Чтобы ток на выходе БП появлялся сразу после подачи напряжения, нужно замкнуть зелёный PWR ON и любой из чёрных GND проводов. Они находятся на 20- или (20+4)-пиновом разъёме. После соединения их нужно пропаять и заизолировать.

Берём любой из 4-контактных разъёмов Molex, через который напряжение подаётся на HDD и оптические дисководы. Отрезаем и зачищаем жёлтый (+12 вольт) и чёрный (земляной) провод.

На разъёме питания магнитолы берём два провода: жёлтый (+12 вольт) и красный (АСС — на него приходит напряжение +12 вольт от замка зажигания). Соединяем их вместе. После этого зачищаем чёрный провод, идущий от автомагнитолы.

Теперь нужно подсоединить чёрные кабели, идущие от компьютерного преобразователя энергии и аудиоустройства.

Подключаем 12-вольтовый кабель компьютерного БП к жёлтым и красным кабелям магнитолы.

Подключаем устройство к электрической сети.

Как выбрать блок питания

Блок питания — это самая важная часть системы, которая обеспечивает работоспособность всех комплектующих. К выбору питания следует подходить с особой ответственностью.

Первое, на что нужно обратить внимание при визуальном осмотре — это наличие оплетки всех кабелей. Это хорошая защита, или экранирование, которое позволяет подавлять различного вида волны и помехи, из-за которых может нарушиться работа всей системы

Второй показатель — это наличие сертификата гарантии качества – 80 PLUS, который гарантирует защиту компьютера от перепада напряжения.

Остальные данные уже определяются наличием в системе частей с высоким энергопотреблением. Блок питания лучше покупать с запасом, так как КПД часто не совпадает с реальной цифрой.

Распиновка блока питания компьютера — принцип его работы

Блок питания для настольного компьютера предназначен для конвертации переменного напряжения 220v в пониженное постоянное с номинальным значением ±12v, ±5v, +3.3v. Питание ±12v используется для работы подключаемых комплектующих устройств компьютера, как правило это система охлаждения и приводы. Все установленные на материнской плате микросхемы, получают питание по шинам ±5v, +3.3v.

Распиновка блока питания компьютера ранних годов выпуска, принципиальных отличий от современных БП не имеет. Конечно, источники питания нынешнего поколения снабжены соединителями для современных комплектующих.

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

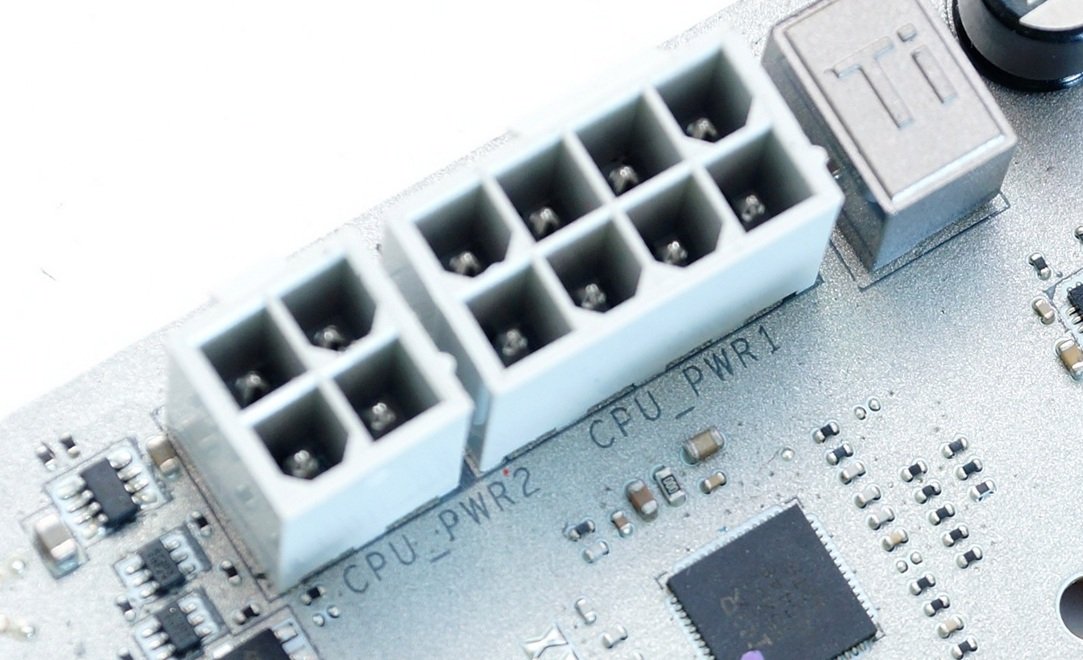

Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров.

Заключение

Для того чтобы использовать автомобильную звуковую систему дома или в гараже, её можно подключить через блок питания компьютера. Прежде чем подключать, нужно убедиться, что источник может выдать ток не меньше 12 А. Наглядная инструкция, как подключить автомагнитолу, находится в видео, представленных ниже.
