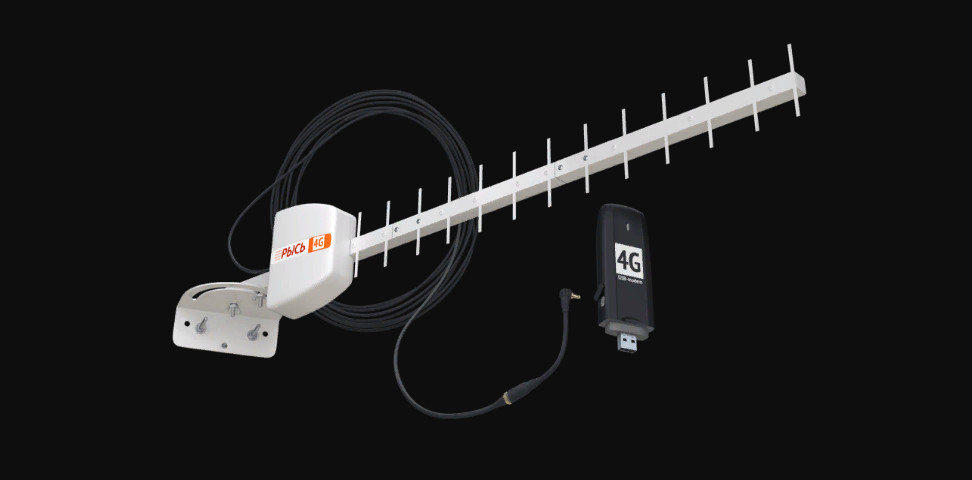

Простая внешняя 4g антенна своими руками
Энтузиастами творчества разработано множество самодельных конструкций внешних антенн для улучшения приема. Один из экзотических вариантов – баночная антенна. Для изготовления конструкции требуется две алюминиевых банки из-под напитков объемом 0.33 л.

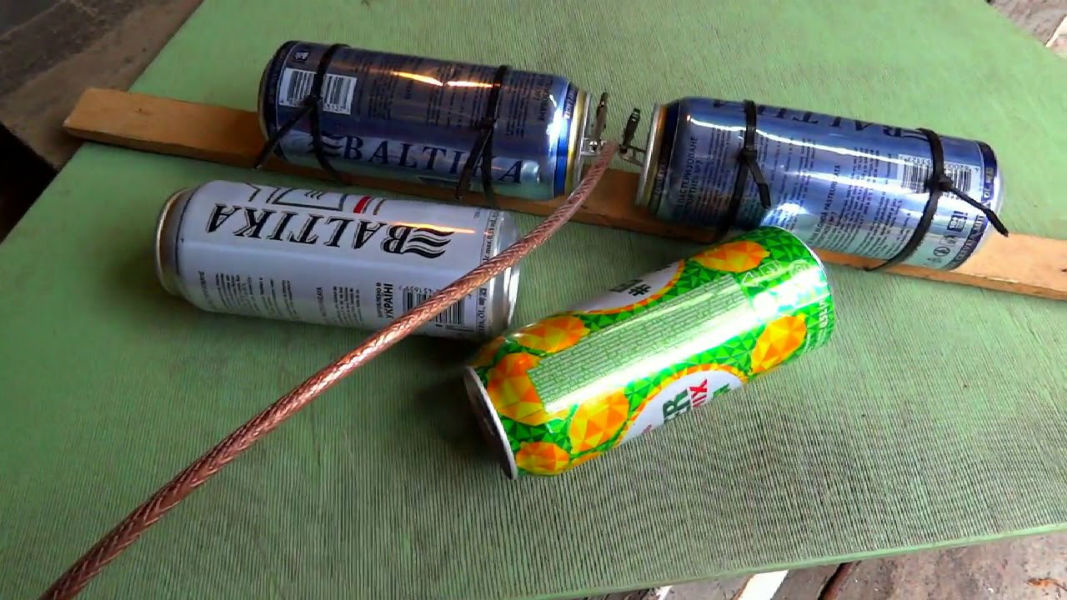

Каждая банка крепится к ровной рейке на расстоянии 1 см друг от друга. К одной из банок присоединяется центральная жила экранированного кабеля, к другой – оплетка. Кабель подсоединяется при помощи маленьких винтов с гайками, поскольку паять алюминий в домашних условиях затруднительно.
Баночная антенна
Самодельная антенна работает наиболее эффективно, если направить ее плоскостью банок в направлении ретранслятора (это мобильная вышка, репитер).
Основные требования к вибратору
Вибратор должен выполняться из голого медного провода диаметром 2-2.5 мм. Использовать материал иной толщины нежелательно, поскольку произойдет рассогласование вибратора и высокочастотного кабеля. При этом качество антенны 3G или 4G модема будет крайне низким.
Выбор кабеля
Как правило, устройства для интернета используют тонкий коаксиальный кабель с волновым сопротивлением 50 или 75 Ом. Длина кабеля должна быть достаточной для подсоединения внешнего устройства, вынесенного на улицу, и оконечного модуля (модема или роутера).
Важно! Не следует делать длину с запасом, поскольку высокочастотный кабель имеет свойство затухать в передающих линиях, и длинный кабель может полностью нивелировать коэффициент усиления антенны
Специфика конструкции рефлектора
Рефлектор любой конструкции выполняется из хорошо проводящего металла и должен быть защищен от коррозии. Высокочастотный сигнал распространяется по тонкому слою поверхности, а пленка окислов увеличивает сопротивление этого слоя.
В качестве рефлектора может использоваться металлическая решетка. Существуют варианты изогнутого отражателя. В любом случае должно соблюдаться определенное расстояние от активной части приемного устройства.
Сетчатый рефлектор
Процесс создания устройства
Создание самодельного устройства усиления сигнала требует высокой квалификации и аккуратности, поскольку длина волны сигнала сопоставима с погрешностями разметки деталей и их сборки. Большую роль имеют также способ соединения внешнего блока с приемником и схема передачи сигнала.

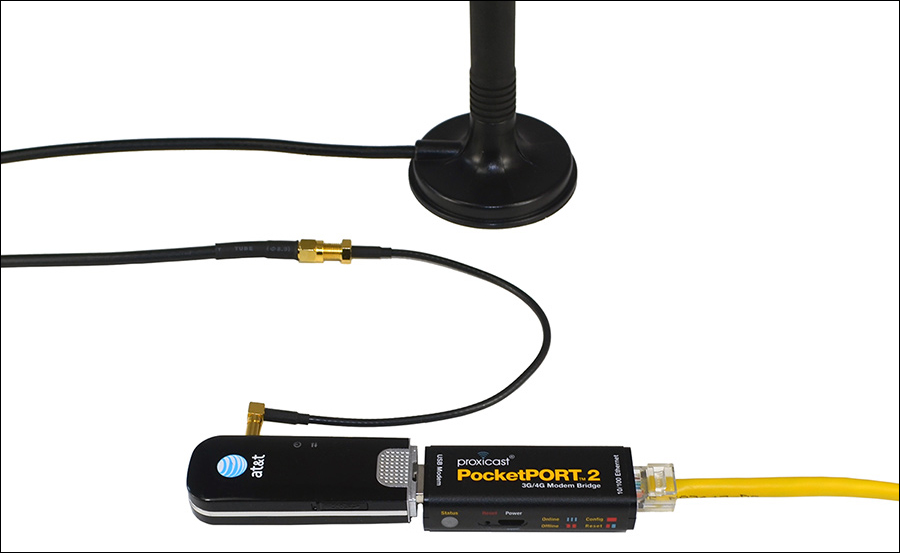

При небольшом расстоянии от внешнего блока до модема его можно подключить при помощи высокочастотного кабеля, используя специальные разъемы, которые различаются у разных производителей оборудования.
Отправка данных беспроводным путем
При большом расстоянии кабель будет вызывать сильное затухание сигнала, сводя на нет все положительные качества антенны и усилителя. В данном случае лучший вариант – воспользоваться беспроводной передачей сигнала.
Репитер 3G
Для этой цели используется репитер, который устанавливается вблизи антенны. В дальнейшем репитер транслирует усиленный сигнал в направлении пользователя, используя Wi-Fi протокол.
Стандарт LTE, антенны LTE
Избегаем исследовать дебри LTE. Упомянем простые факты: скорость быстрее повышается методами кодирования информации, способом модуляции. Поляризация почти наверняка линейная, вертикальная (типично сотовой связи). Частоты, принятые LTE, не всегда соблюдаются на практике. Тезис касается России. Перво-наперво выясните у провайдера волну (номер канала), затем начинайте конструирование LTE антенны. Сегодня каждый сотовый оператор ведет вещание. В Астраханской области раздают LTE на антенны два-три. Частоты у всех разные, меняются цифры по регионам, дело катится к тому, что связь станет быстрее и дешевле.
Доводим до сведения новичков: за частоты операторов LTE, равно теле и радио компаний всегда идет война. Диапазон не предоставляется задаром, фирма обязана оплатить. Государству выгодно обилие операторов LTE – каждый отстегивает плату. Не ново, пользующиеся рациями крупные предприятия пополняют казну немалыми суммами. За что платят LTE, сказать сложно, полагаем, дело выглядит следующим образом:
- Радиоволны вредны человечеству. Безусловно доказанный факт. Понижают иммунитет, провоцируют плохое самочувствие, поднимают температуру тела. Человек чувствует себя совершенно больным, подвергся воздействию излучения радиоволн.
- Следовательно, организация должна взять контроль, чтобы граждан не облучали. В противном случае население начнет болеть, ничего хорошего не случится. Комитетом является ГРКЧ, подробнее интересующиеся, читайте на здоровье тематические обзоры сети. Организация занимается распределением частот.
Однако сегодня покажем, как сделать LTE антенну, которая может ловить всех. Придется, конечно, слегка попотеть. Рекомендуем настоятельно почитать литературу, книгу Харченко К.П. 1969 года выпуска про УКВ антенны. Название, быть может, иное, верим, настырные читатели смогут скачать и прочитать сей труд (выложены pdf, djvu версии).
Особенности LTE антенн ограничиваются размерами. Для GSM тоже сгодятся. WiFi лежит выше. Антенна LTE цепляет верхние каналы телевидения, если развернуть, чтобы восьмерка стала стоймя (повернуть на 90 градусов).
Другие варианты самодельных антенн
Идеи для самодельных антенн могут быть и такие:
-
Дуршлаг 4G. У каждого в доме есть простой алюминиевый дуршлаг. Нужно зафиксировать удлинитель USB на ручке посуды. К нему подключить модем — он в итоге должен быть в пределах круга чаши. Направляем дуршлаг на базовую станцию и ловим сигнал.
-
Спутниковая антенна 3G/4G. Если у вас есть старая спутниковая антенна, пустите в ход её. Сигнал будет усилен значительно, так как антенна будет уличной. Уберите конвертер со штанги. На этом месте закрепите модем. Естественно, понадобится удлинитель USB — аккуратно протяните его до модема и подключите. Теперь направьте тарелку на вышку оператора. Для настройки нужно будет медленно вращать тарелку, чтобы достигнуть максимального эффекта.
-
Антенна «Двойное кольцо». Метод похож на антенну Харченко. Он такой же эффективный, но здесь тоже придётся потрудиться, чтобы изготовить антенну.
Установка и подключение Wi-Fi-антенны
Перед монтажом Wi-Fi-антенны нужно определиться с местом, где она будет установлена, и проверить наличие крепёжных элементов. При наличии в комплекте необходимой фурнитуры выполняется монтирование антенны с соблюдением следующих основных правил:
- для наилучшего качества сигнала устанавливать комнатный усилитель рекомендуется в пределах прямой видимости роутера;
- учитывать наличие преград (стен, перекрытий, мебели), а ещё лучше — расположить антенну над уровнем мебели. Идеальным вариантом для жилого помещения являются потолочные антенны, внешне напоминающие плоский плафон светильника;
- не устанавливать антенну вблизи окон и зеркал. Они способны отражать сигнал, образуя за собой мёртвые зоны.
-
для наружных антенн проверить наличие встроенной грозозащиты, при отсутствии приобрести отдельное специальное устройство. Самодельные устройства при отсутствии громоотвода следует заземлить.
После установки антенна подключается к роутеру или точке доступа. Тип соединения зависит от модели маршрутизатора. Если роутер имеет съёмные антенны, то открутив их, можно освободить разъёмы для подключения заводского или самодельного усилителя. Также просто можно подключить усилитель к роутеру, имеющему специальное гнездо под внешнюю антенну. Дополнительно при этом (в случае, если разъёмы окажутся несовместимы) может потребоваться переходник или так называемый разъём-коннектор N-типа.
В зависимости от конструкции антенны, её можно подключить к роутеру напрямую через универсальный разъём SMA (MMCX) либо с помощью кабеля, обжатого разъёмом N-Male и подсоединяющегося к антенному разъёму N-Female. При отсутствии такого кабеля в комплекте его можно сделать самостоятельно, используя телевизионный кабель типа RG-6U и переходник N (Male) — F (Female).
Высокочастотный переходник для Wi-Fi-антенны оснащён с одной стороны штекером типа N (male), а с другой — гнездом типа F (female)
Гораздо сложнее подключить антенну к роутеру, не имеющему выхода под внешнюю антенну. В таком случае придётся раскручивать корпус маршрутизатора, удалять припаянную штатную антенну и на её место припаивать новую. Выполнение этих манипуляций требует определённых знаний и сноровки, зато избавит от необходимости подбирать разъёмы и переходники.
Когда процесс подключения антенны завершён, останется настроить роутер на работу с внешней антенной. Для этого нужно проделать следующие действия:
- Скачать и установить на ПК или ноутбук, подключённый к роутеру, специализированную утилиту WinBox.
- Запустив программу, перейти в боковом меню в раздел Wireless → Wireless Tables → Interface, где выбрать подключение wlan 1.
- В появившемся окошке перейти во вкладку HT.
- В выпадающем списке напротив пункта Antenna mode выбрать режим antenna b.
-
Сохранить настройки и перезагрузить роутер.
После этого внешняя антенна станет работать параллельно со штатными антеннами роутера. При желании можно отключить антенны маршрутизатора, оставив функционировать только внешнюю. Для этого во вкладке HT нужно убрать галочки с полей chain0, после чего сохранить изменения.
Завершив настройку роутера можно приступать к тестированию антенны. Данный процесс можно выполнять вручную или с помощью предназначенных для этого программ. При ручном тестировании уровень сигнала и скорость Wi-Fi-соединения проверяются после каждого поворота антенны или изменения угла наклона. При использовании утилит, например, приложения Homedale, сбор информации о показателях Wi-Fi-сети производится автоматически. Среди параметров, отображающихся в окне программы, основное значение для пользователя представляют пункты Signal Strength (уровень сигнала в dBm) и Bitrates (скорость передачи данных в бит/с). Чем ниже значение Signal Strength и выше Bitrates, тем качественнее сигнал.
Программа Homedale обнаруживает все точки доступа, которые находятся в пределах досягаемости Wi-Fi-устройства, и отображает их состояние и уровень сигнала
При использовании дома Wi-Fi-роутера пользователи часто сталкиваются с тем, что сигнал беспроводной сети неустойчивый или не достаёт до некоторых комнат. Исправить ситуацию поможет подключение дополнительного устройства в виде внешней антенны. Выбрав нужный тип антенны (направленную или всенаправленную) можно не только усилить сигнал, но и значительно расширить зону покрытия.
Антенна с медной обмоткой
Собирается с медной обмоткой антенна для 3G-модема своими руками домашних условиях не сильно просто. С этой целью вибратор подбирается прямоугольной формы. При этом боковые стойки его должны быть загнуты. Все это необходимо для того, чтобы лучше улавливать сигнал. Непосредственно центральный штырь нужно устанавливать на пластине. С этой целью в ней следует сделать отверстие небольшого размера. После этого для фиксации штыря используется паяльная лампа.
Обмотка в данном случае должна располагаться на нижней мачте. На этом этапе проволоки нужно заготовить довольно много. Непосредственно передача сигнала должна осуществляться через диффузор. Устанавливается он, как правило, с лучевым транзистором
Подсоединение антенны важно выполнять только через расширитель. В основном он в магазинах продается с медными контактами
Чтобы закрепить антенну на крыше или стене, важно приобрести металлические дюбеля. Также у основы мачты требуется приварить опору.
Самодельная 3G Пушка против заводской
Сразу же стоит сказать, что самодельная пушка практически ничем не отличается от заводской, являясь лишь практичным ее аналогом.
Как заводские, так и самодельные модели принято разделять на такие группы:
- всеволновые;
- логопериодические;
- дециметровые.
Самыми дешевыми устройствами являются частотно независимые всеволновые, основа которых представлена металлической рамой. У конструкции невысокие рабочие параметры, но ее можно установить на вещательной вышке, расположенной недалеко от дома.
Принцип работы логопериодических 3G пушек сравним с сетью для ловли рыбы, которая сортирует добычу в процессе отлова. Если нет возможности купить такую антенну, ее можно изготовить в домашних условиях, что нисколько не ухудшит свойств конструкции. Дециметровые антенны, в большинстве случаев, имеют форму круга, зигзага или ромба.
Обратите внимание! Как у заводских, так и у самодельных моделей все детали, являющиеся проводниками точек сигнала, стыкуются с помощью сварки или спайки. Но нужно учитывать тот факт, что при установке 3G антенны пушки с внешней стороны дома оно может быть подвержено коррозии
Подключение проводки
Для того, чтобы подключить полученную антенну-пушку к сети, нужно использовать разъем Wi-Fi антенны. Можно использовать старый кабель-антенну для роутера. Для этого с нее нужно аккуратно удалить все защитные кожухи, не повредив саму антенну.
Металлический стержень, который играет роль излучателя нужно удалить. Обычно он сам отваливается, если разрезать изоляцию между проводкой и ним.
Так как мы самостоятельно изготовили мощную антенну-пушку, можно смело выбросить то подобие излучателя, которое было в стандартном комплекте.
Чтобы прикрепить провод к металлическим дискам, их нужно сначала подготовить. Процесс подготовки дисков:
В последних двух металлических дисках сверлятся небольшие отверстия в тех местах, которые показаны на чертеже.
В них должен проходит провод, поэтому не стоит делать их слишком большими, в противном случае качество сигнала будет плохим и могут возникнуть проблемы с закреплением провода.
Далее эти отверстия нужно обработать лужением. Это необходимо, так как припой должен надежно закрепиться на поверхности дисков.
Самым удобным материалом для такой работы является медь. Это обуславливается простотой припоя и надежностью шва.
Тестирование антенны
Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо подключить антенну к ресиверу. Включите телевизор и приемник.
Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.
Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.
Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками
Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.
Ее описание можно найти в статье журнала Радио №11 за 2000 год.
Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.
На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:
- D1-D3 — пассивные элементы;
- V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
- R — функция экрана от помех.
Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.
Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.
Частота канала, МГц: Расчитать
Для частоты 626 МГц я получил такие величины.
По ним и собрана моя антенна Туркина.
Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.
Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.
Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.
Согнул их кольцами и залудил концы для обеспечения надежной пайки.
Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.
Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.
Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.
Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.
Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова
Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения
Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.
На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.
Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.
Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.
Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.
Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.
Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.
Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.
При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.
Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.
Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.
Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.
Видео: усиление Wi-Fi сигнала своими руками
С появлением Wi-Fi у множества пользователей появилась возможность быстрого и мобильного доступа в интернет. Для стабильной работы беспроводного соединения рекомендуется использование специального дорогостоящего оборудования, однако можно обойтись малой кровью, собрав внешнюю антенну своими руками.
Рассмотрим, как подключить интернет, используя wi-fi. Мастер, ведущий канала креосан покажи три способа усиление сигнала настолько, чтобы можно было подключиться открытым точкам или роутеру знакомого, который поделился паролем. Даже на расстоянии нескольких километров.
Первый способ – самодельная антенна. В интернете есть много схем. Многие из них собирал лично. Проверял в реальных условиях, насколько хорошо они работают. Самые лучшие показатели по уровню сигнала, скорости интернета и простоте сборке были у двойного квадрата. Конечно, можно подключить его вместо антенны ноутбука или планшета, но лучше и удобнее использовать USB адаптер. Мастер использует tp-link 7200 или 722. Они очень мощные и даже без самодельной антенны могут подключаться к вай фай точкам на расстоянии до 100 метров. А если подключить её, то получается пушка!
Для сборки потребуется пластина из фольгированного гетинакса, можно из другого металла. Размер 100 x 120 мм. Медная проволока диаметром 1,5 – 3 мм. Купить в хозяйственном магазине. Тв кабель не подойдет. Провод для проводки в самый раз. Зачищаем примерно 28 см провода. Отмеряем 8 частей по 30,5 мм. Отметим маркером. По разметке плоскогубцами делаем точные изгибы по 90 градусов. Не точность до одного миллиметра заметно ухудшит усиление антенны. Просверлил в гетинаксе отверстие и вставил восьмерку. Расстояние между ней и пластиной 15 мм. Закрепил с помощью пайки. Антенна, которая была на адаптере удаляется, из неё взял кусочек провода. Центральный провод присоединяем к центральной части восьмерки. Оплетку его, то есть наружный вывод, к месту, где крепится восьмерка.
На каждом разъеме сигнал подаёт на 1 децибел, чтобы повысить уровень выходного сигнала на пару децибел, из адаптера мастер выпаял антенный разъем и провод впаял напрямую. USB адаптер закрепляем с помощью скотча. Чтобы использовать на крыше, можно воспользоваться USB удлинителем. Если 5 метрового недостаточно, можно использовать два, составленных один в один. Защита от осадков – закрепим внутри пятилитровой бутылки. Сбоку проезжаем, вставляем туда вайфай антенну, протыкаем 4 отверстия. Проволочка и плотный привязываем к стенке внутри банки. Щелью располагаем вниз. Направляем на источник.
Если сигнал слабый, скорость может быть недостаточно быстрой, попробуем проверить. 3 мегабит в секунду для деревни – очень высокая скорость. Данное видео снималось в селе, где мало у кого есть интернет. В городе результат будет намного лучше. К примеру у Паши в квартире тоже самое wi-fi антенна поймала на усилении 78 wi-fi точек. 9 из них были открытыми. Многим друзьям мастер подключил интернет по этой схеме. Они были довольны.
В большинстве случаев нет необходимости вешать на крышу. К примеру, в станице удалось подключиться к открытому доступа на расстоянии 1 км. Антенна висела на окне. Интернет работал стабильно. Теперь, отправляясь в далекое путешествие, ведущий канала креосан всегда берет с собой биквадрат. В большинстве случаев достаточно, чтобы поймать бесплатный интернет. Но иногда бывает, что точки доступа находятся далеко, либо вообще нет. В таком случае поможет антенна FA 20. Фазированная решетка. Усиление 20 децибел. Собратья значительно тяжелее, но зато, она способна ловить wi-fi на расстояние от 5 до 8 км. Или можно воспользоваться спутниковой тарелкой, закрепив туда нашу восьмерку вместо головки.
Если уже вы не можете собрать восьмерку, то есть готовое решение! Nanostation. Усиление 11 децибел. В водонепроницаемом корпусе содержится двухэлементная антенна и мощный усилитель вайфая. Он легко подключается с помощью обычного интернет кабеля wan порт. Это будет стоить дороже, чем USB адаптер, она такой подержанный можно найти недорого.
Есть схема Wi-Fi на 20 км (наберите в поиске по сайту). Еще одна простая схема. Другая статья на тему.
- https://wifigid.ru/obzory-raznyh-ustrojstv/wi-fi-antenna-svoimi-rukami
- https://itmaster.guru/nastrojka-interneta/routery-i-modemy/wifi-antenna-svoimi-rukami.html
- https://izobreteniya.net/antenna-dlya-usileniya-signala-vay-fay/
Как сделать своими руками антенну для модема
Не секрет, что главным критерием эффективной работы современного 4G-роутера, будь то Билайн, Мегафон, МТС и др. является не количество показанных управляющей программой процентов, децибел и палочек на шкале wi-fi, а реальное увеличение скорости. И несоответствие параметров скоростного режима с натуральными показателями приобретённого модема ещё не причина отказываться от того или иного поставщика интернет-услуг. Если имеется сигнал, то вполне реально усилить его, повысив при этом скорость и качество, с помощью антенны, сделанной своими руками.
Проволочная антенна
Это самый простой и примитивный вариант усиления сигнала своими руками. Необходимо взять обыкновенную медную проволоку и одним его концом на 3–4 витка обмотать верхнюю часть 4G-модема. Другой конец поднять кверху. Этот способ ненамного усилит сигнал, но всё же может сделать связь более стабильной.

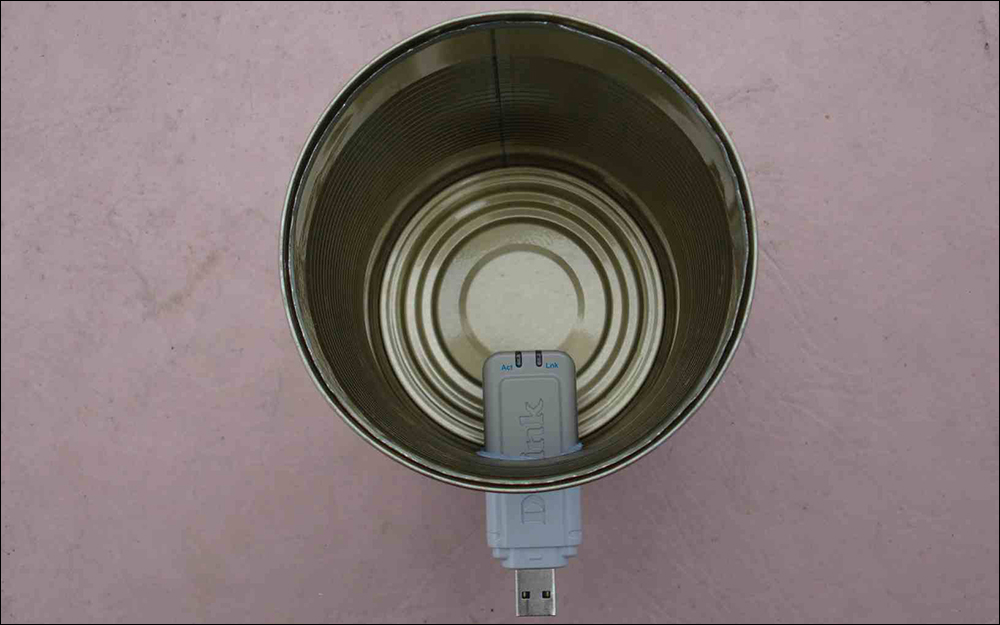

Баночная антенна
Очень распространённая идея, которая давно «гуляет» среди пользователей таких маршрутизаторов и пользуется определённым успехом. Но этот способ требует умения самому паять детали, иначе можно испортить сам модем.
- Для начала необходимо проделать на дне жестяной банки (можно из-под кофе) отверстие для втулки из жести, которую нужно будет припаять.
- Затем, по центру между дном и верхней частью, сделать сечение, совпадающее с размерами 4G-модема.
- После, в проделанное отверстие вставить сам маршрутизатор входом наружу и направить усилитель в сторону вышки оператора.
- В итоге подключить устройство к компьютеру с помощью USB-кабеля как можно меньшей длины.
ВАЖНО. Такую конструкцию лучше устанавливать под потолком, чтобы ничто не мешало приёму сигнала.
Антенна «Харченко»
Эта конструкция считается самой эффективной из всех видов самодельных приспособлений и для этого нужно:
- Взять медную проволоку (3–4 мм) и согнуть её так, чтобы образовалось 2 одинаковых ромба (с углом 120°) небольшой величины (со стороной 53 мм).
- В месте соединения ромбов припаять деталь для крепления высокочастотного кабеля.
- Для усиления антенны можно присоединить к ней металлическую пластину (рефлектор).
- Если 4G-модем не имеет разъёма для внешней антенны, то следует обернуть центральной жилой кабеля вокруг него 3–4 витками.
ВАЖНО. Между антенной и рефлектором должно быть расстояние не менее 3 см.
Антенна «Тарелка»
Если имеется спутниковая тарелка, можно сделать замечательный усилитель своими руками. Для этого необходимо в фокусе уже установленной антенны прикрепить модем, подключить его к ПК с помощью USB-кабеля и настроить на нужную станцию. Но здесь есть свой нюанс: как самому настроить антенну. Тарелку следует направлять не вверх, как у телевидения, а вниз, периодически вращая её и с помощью специальной программки следить за изменениями в интернет-соединении. После обнаружения максимального значения антенну нужно зафиксировать.
ВАЖНО. Тарелка для интернета не должна быть связана с телевизионной
А для защиты 4G-модема от осадков, можно использовать пакет или пластиковую бутылку, это никак не повлияет на качество сигнала.
Чтобы добиться нужного результата, возможно, придётся попробовать разные варианты самодельных антенн. Главное, что каждый из этих способов действительно работает и способен реально помочь, даже в самой безвыходной ситуации.
Как усилить 3G и 4g сигналы
Многие пользователи смартфонов часто спрашивают, как на телефоне или модеме усилить сигнал 4G. Усиливать его можно несколькими способами: воспользоваться сторонним программным обеспечением или собрать самодельную антенну.
На телефоне
Чтобы произвести усиление сигнала на смартфоне, необходимо воспользоваться специальным программным обеспечением — InternetSpeedMaster. С его помощью изменяются параметры системных файлов, которые отвечают за прием антенной сигнала сотовой связи.
Программа InternetSpeedMaster
Обратите внимание! Для использования программы понадобится установить права суперпользователя. Чтобы этого не делать, можно скачать аналогичную утилиту Kingoroot. Инструкция:
Инструкция:
- Скачать приложение на телефон из проверенного источника.
- Установить на системный диск и дать разрешение на доступ к файлам и параметрам ОС.
- Затем дать разрешение на использование прав суперпользователя.
- Нажать на кнопку «ApplyPatch» и выполнить перезагрузку устройства.
- После проделанных действий качество приема сотовой связи улучшается в несколько раз.
Также можно воспользоваться способом усиления сигнала при помощи покупки и установки специального устройства, которое носит наименование внешняя антенна 4G для смартфона:
- Необходимо взять 4G модем и выполнить его подключение к беспроводному маршрутизатору.
- К модему подключается антенна и выводится на крышу дома с помощью USB-кабеля.
- При помощи креплений кронштейн для антенны закрепляется на крыше или стене.
- После этого производится подключение самой антенны.
Обратите внимание! Благодаря этому принимаемый смартфоном сигнал увеличивается в несколько раз и тем самым возрастает скорость соединения с Интернетом
На модеме
Есть несколько способов увеличить сигнал 4G на модеме:
- чтобы избежать естественных преград для сигнала, необходимо установить приемник радиоволн на открытой местности, а не в помещении. Хорошим вариантом будет крыша дома или крыльцо;
- покупка или самостоятельное изготовление антенны, которая позволит принимать больше радиоволн. Рекомендуется приобрести изделие в магазине, так как устройство, изготовленное своими руками, не обеспечивает 100 % увеличение сигнала.
Какие бывают антенны GSM?
Антенны для усиления сотовой связи на даче бывают:
- Узконаправленные — устанавливаются на улице и направляются максимально точно в сторону ближайшей вышки сотового оператора. Данные антенны используются при плохом сигнале сотового оператора;
- Направленные — устанавливаются как снаружи помещений, так и внутри. Они имеют угол распыления сигнала от 50º до 80º по горизонтали и поэтому их чаще всего используют там, где приходится иметь дело с отраженным сигналом;
- Всенаправленные – данные антенны в основном используются внутри помещений. Они имеют удобное крепление для установки, как на подвесной потолок, так и на стену. Имеют угол распространения сигнала от 180º до 360º .
Какое количество внутренних антенн необходимо для уверенного сигнала GSM?
В большинстве случае достаточно одной внутренней антенны. Однако в местах неуверенного приема сигнала сотовой связи может потребоваться установка дополнительной.
На уверенный сигнал GSM влияют следующие факторы:
- Дом большой площади (от 250 кв. м и выше);
- Много внутренних перекрытий различной плотности.
В таких случаях, для увеличения зоны покрытия, устанавливают дополнительные внутренние антенны GSM. Размер и мощность антенн для усиления сотовой связи подбираются именно под технические особенности вашего дома.
Что такое сплиттер?
Сплиттер — устройство, предназначенное для равного деления или объединения мощности сигналов в системе усиления сотовой связи.
Обычно сплиттер используют для подключения дополнительных антенн и (или) устройств.
Что такое ответвители сигнала?
Ответвитель сигнала – устройство для неравного деления мощности сигнала. Используется для подключения дополнительных антенн и (или) устройств и предназначен для деления ВЧ-сигнала на 2 ветки с разной мощностью.
Обычно ответвитель сигнала используется для перераспределения ВЧ-мощности между абонентскими антеннами. Его установка необходима в тех случаях, если:
- Две внутренние антенны используются для обеспечения сотовым сигналом двух помещений различной площади. В этом случае на антенну, работающую на большую площадь, требуется подать более мощный сигнал, а на меньшую — меньший;
- Кабельные магистрали, подходящие к 2-ум внутренним антеннам имеют разную длину. В этом случае, подавая большую мощность на более длинную магистраль, можно компенсировать затухание сигнала в кабеле;
- В случае, когда топология сети абонентских антенн подразумевает большое количество ответвлений от основной кабельной магистрали.
Что такое бустер?
Бустер позволяет усилить качество сотового сигнала и мобильного интернета в вашем доме, если вам не хватило усиления от антенны. За счет бустера можно усилить мобильный сигнал до 1-3 км от места его пропажи.
Бустер компенсирует потери сигнала в длине кабеля и позволяет протянуть большую длину кабеля с места установки внешней антенны, до места установки, размещения мобильного телефона, мобильного модема, стационарного телефона, gsm шлюза, роутера wifi.
Итог
Какое же заключение можно выработать из всего вышесказанного? Самый лучший вид интернет-связи – это кабельный. Он более надежный, стабильный, скоростной и предоставляет большие возможности. Но одна беда – его нельзя взять на дачу или в путешествие.
В дороге или на отдыхе хорошим вариантом будет мобильный интернет. Однако не все могут себе позволить широкоэкранные коммуникаторы и смартфоны, чтобы было удобно просматривать любые страницы Всемирной паутины. Поэтому как альтернатива кабельному интернету и мобильному была придумана связь через специальные модемы.
Они хороши там, где нет кабельного интернета, но есть желание просматривать веб-ресурсы на нормальном экране. Такой 3G-модем, отзывы о котором чаще всего указывают на недостаточную мощность, обладает тоже своими недостатками.
Казалось бы, берется модем и едешь куда хочешь – везде будет доступ к интернету. Оказалось, что это не совсем так. Когда ты находишься в городе или возле него, где покрытие сети стабильно и устойчиво, то практически не замечаешь его проблем, что и отмечают пользователи. Но стоит уехать на несколько десятков километров от базы источника, как тут же проявятся все его минусы, главным из которых будет слабый и прерывающийся сигнал связи. Поэтому многие умельцы сами придумали и другим советуют спасать положение самодельным приспособлением, известным как внешняя 3G-антенна для USB-модема, отдавая ему предпочтение из-за дешевизны и более хорошего качества, чем у покупных антенн.
