Какая антенна нужна для цифрового тв dvb-t2: выбор для телевизоров и приставок, квартиры, дома, дачи

Содержание

Трехэлементный или четырехэлементный волновой канал

Для классического типа «волновой» трехэлементной антенны характерно наличие следующих составляющих:

директора, который имеет самую маленькую длину и направлен в сторону телевышки;
вибратора прямоугольной формы;
рефлектора.

Коэффициент усиления устройства – до 6 Дб. Антенна способна улавливать отраженный сигнал DVB-T2 от телецентра примерно в 5 км или в прямом видении до 30 км.

Не дающее большого усиления, такое устройство не подходит для дальних приемов обозначенных сигналов. Чтобы увеличить коэффициент усиления, нужно вооружить конструкцию еще десятью и более элементами. Делать самостоятельно такую антенну очень сложно. Оптимально иметь три или четыре элемента.

Алгоритм действий такой:

Необходимо запастись медным проводом либо трубкой от 0,2 до 0,5 см в диаметре. Рефлектор, директор и вибратор припаиваем к направляющей устройства.
Крепится конструкция на диэлектрический шест, находящийся рядом с кабелем. Согласование с ним антенны производится отрезком кабеля антенны – U-колена, сопротивлением волн 75 Ом. Длина его умножается на коэффициент укорочения, присущий марке используемого кабеля.
Вибратор антенны спаивается с двух сторон с центральными жилами U-колена. Последние таким же образом соединяются с экранами отводящего кабеля, а его центральная жила – с вибратором антенны.

Процесс изготовления трехэлементной антенны «волновой канал» показан в этом видео:

Watch this video on YouTube

Какая антенна нужна для приема цифрового телевидения

Не будем вдаваться в различия принципа распространения аналогового и цифрового сигнала, эта информация мало о чем скажет простому пользователю. Поговорим о конкретных решениях, способных обеспечить уверенный прием для DVB-T2 цифрового эфирного телевидения в различных условиях. Производством антенн занимаются как российские, так и зарубежные производители. По качеству все представленные модели во многом сходны, главное правильно подобрать подходящий для вашей местности вариант.

В зоне устойчивого сигнала с задачей вполне справится комнатная антенна. В прямой видимости ретранслятора хорошо работает простая пассивная конструкция без усилителей. Но в большинстве случаев все-таки купите активную антенну с усиливающим устройством. Подбирать усилитель необходимо под определенные условия, даже перенос устройства в другую комнату может привести к ухудшению приема. Такой вариант — одно из самых бюджетных решений для цифрового эфирного телевидения, который успешно работает в городских условиях на расстоянии от вышки до 20 км.

В зоне среднего по качеству приема стоит выбирать уже узконаправленные модификации антенн, типа «волновой канал». Такой вариант вполне подойдет для дачи или загородного дома, устанавливают подобные модели и в условиях плотной городской высотной застройки, характеризующейся наличием отраженного сигнала. Антенна способна обеспечить уверенный прием только при правильном подборе усилителя и максимально точном наведении на источник трансляции. Такие устройства широко применялись и для аналогового телевидения. Поэтому, если у вас не было проблем с его приемом при наличии антенны этого класса, то и цифровые каналы вы настроите без проблем.

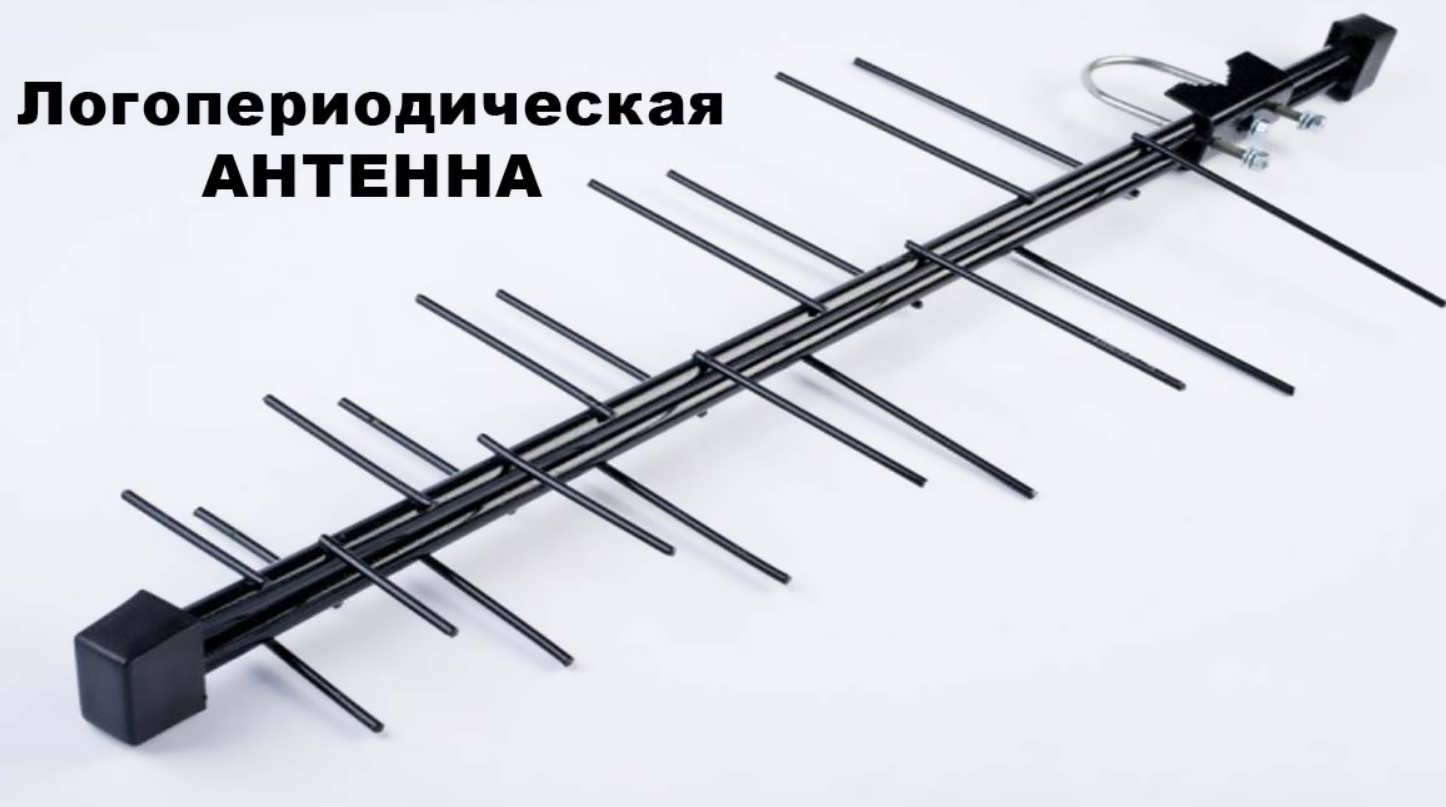

Для местности с неуверенным приемом зачастую используют антенны логопериодического типа. Практика применения таких конструкций показала высокое качество получаемого сигнала даже на значительном удалении от источника, при наличии дополнительных помех и значительном влиянии отраженных сигналов. Антенны также работают в связке с подобранным под нее усилителем.

Не стоит забывать и возможности наиболее распространенных на текущий момент антенн, которые в народе называют «сушилками» или «полячками». Они вполне справляются с приемом как аналогового, так и цифрового телевизионного эфирного сигнала. Но практика показала, что в отдельных случаях для DVB-T2 может потребоваться переделка конструкции, которую выполнить сможет не каждый. Поэтому, если подбор усилителей и настройка положения не дает результатов, задумайтесь о покупке другой модели.

Особенности распространения телевизионного сигнала

Расстояние на которое передаётся сигнала в ДМВ диапазоне, не отличается большой зоной покрытия. Оно гораздо меньше чем в метровом диапазоне.

Для примера:

Если вы пользовались радиоприёмником, то могли заметить, что вы не сможете поймать дальние зарубежные радиостанции в FM или УКВ диапазонах, а только те что рядом, местные.
Но зато, можно целую кучу зарубежного наловить в СВ или КВ диапазонах.

Всё потому, что средние и короткие волны, как и метровые распространяются на большие расстояния, а ультракороткие, подобно как и ДМВ, на небольшие.

Данный недостаток ДМВ диапазона для цифрового ТВ компенсируется расположением и количеством телевизионных передатчиков — по аналогии вышек сотовой связи, их много.

Так же имейте в виду, телевизионный сигнал прекрасно отражается от встретившихся на пути объектов.

Это позволяет вести приём передач когда нет возможности антенну направить в сторону телевышки. Или же имеются препятствия для прямого прохождения сигнала.

Осмотритесь! Нет ли возможности принимать сигнал отражённый?

Так что при правильном выборе антенны и её правильной установке, вы наверняка добьётесь успеха.

Пример того как принимать отражённый сигнал

Что ещё нужно учитывать при выборе антенны

Условия приёма телевизионного сигнала очень отличаются в разных местах и эти условия необходимо учитывать при выборе антенны.

Вот некоторые факторы, от которых зависит то какую антенну вам нужно приобретать и как устанавливать.

Мощность телевизионного передатчика и зона его покрытия сигналом.
Рельефа местности — горы, низины, равнины.
Стоящие рядом и загораживающие антенну по направлению на вышку, высокие, густые деревья.
Застроенность высотными зданиями и ваше расположение по отношению к этим зданиям и вышке.
Этаж на котором вы живёте — чем выше, тем проще понадобится антенна.
Возможность или невозможность повернуть антенну в сторону передающей вышки.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест

Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
Установите на мачту и разместите в предусмотренном для этого месте.. Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя

Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

найти в интернете ближайшие мультиплексоры в регионе или городе;
определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны, f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

λ = 300/500 = 0,6 м;
λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
Телевизионный кабель для передачи видеосигнала.
Линейка для измерений, карандаш или маркер для нанесения отметок.
Пассатижи или тиски с молотком для придания проволоке нужной формы.
Отражатель из фольги или металлической сетки.
Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

Кусок коаксиального кабеля.
Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Необходимое оборудование

Чтобы настроить прием цифровых эфирных каналов, пользователи устанавливают антенну, покупают ресивер, который подключается к телевизору коаксиальным кабелем. Однако список необходимого оборудования может изменяться в зависимости от модели телевизора, а также от отдаленности населенного пункта от телевышки.

Телеантенна

Для подключения цифрового ТВ понадобится антенна дециметрового диапазона. Это оптимальный вариант для качественного приема цифрового сигнала. Допускается использование комнатных антенн, а также устройств для наружного монтажа. Выбор во многом зависит от того, в каком населенном пункте живет пользователь. Например, если речь идет о настройке «цифры» в многоэтажном доме в центре города, тогда можно использовать комнатную телеантенну, поскольку это зона уверенного приема сигнала.

Наружные антенны преимущественно используются для настройки телевещания в отдаленных населенных пунктах. Монтаж устройства осуществляется на крыше дома. Перед тем как устанавливать передатчик, нужно обязательно определить, где именно располагается телевышка. Как это сделать, мы уже рассматривали ранее.

Усилитель

Наличие качественного сигнала свидетельствует о том, что пользователь сможет обойтись и без усилителя сигнала. Запомните, что осуществляется прием не только прямого, но и отраженного сигнала. Это одно из весомых преимуществ цифрового ТВ. Использование усилителя в многоэтажных домах наоборот только ухудшит качество приема сигнала. Поэтому нужно применять устройство в ситуациях, когда оно действительно требуется.

Телевизор

Ключевым элементом всей системы выступает именно телевизор, поскольку он воспроизводит трансляцию. Современные модели оборудованы встроенным DVB-T2 модулем. Это означает, что пользователь сможет подключить антенну напрямую к телевизору. Соответственно, цифровой ресивер не потребуется.

Как было отмечено выше, приставка используется в тех случаях, когда стандарт цифрового телевещания не поддерживается телевизором. Тюнер расшифровывает сигнал, а ТВ уже обеспечивает воспроизведение трансляции. Современный рынок предлагает широкий ассортимент различных тюнеров с широким набором функциональных возможностей.

Как выбрать подходящий

Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:

Необходимый диапазон усиления. Прибор может усиливать отдельно ДМВ и МВ (это полезно, если есть местные станции, передающие аналоговый телесигнал в этом диапазоне), может быть широкополосным, то есть работающим с несколькими диапазонами (однако при этом неизбежны потери в качестве приема: универсальные усилители всегда хуже узкоспециализированных), а может быть многодиапазонным с несколькими блоками усиления для каждой области частот.
Тип прибора. Усилитель может быть встроенным (то есть конструктивной частью активной антенны) либо внешним, подключающимся к кабелю.
Тип питания. Подача напряжения на усилитель может осуществляться как по коаксиальному кабелю-фидеру, так и напрямую от внешнего блока питания. «Кабельные» приборы компактнее, зато усилители с отдельным питанием мощнее.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

директора;
вибратора – именно с него снимается принятый сигнал;
рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
Стыки спаиваются между собой.
В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

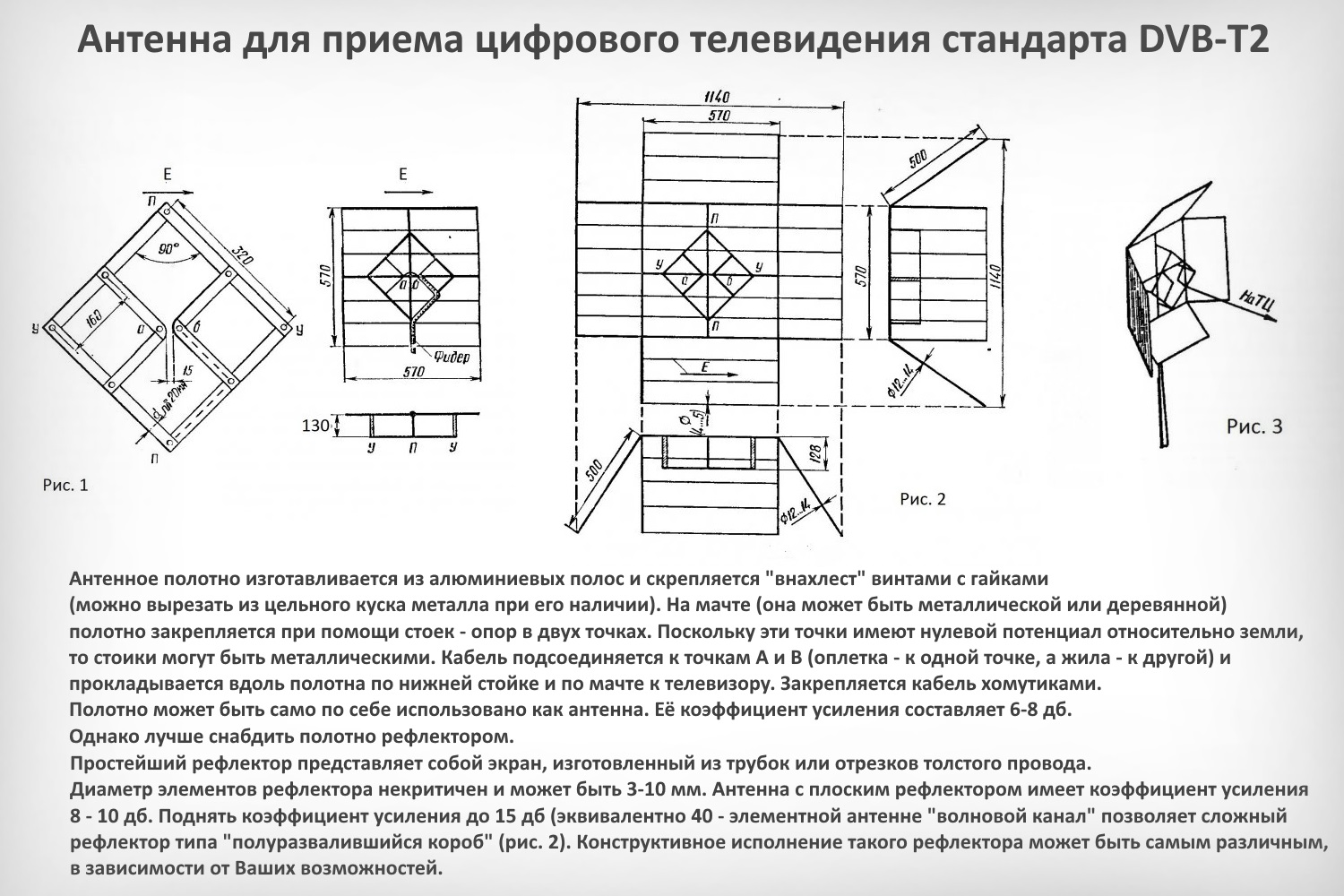

Z-антенна – дециметровая антенна для цифрового телевидения DVB-T2

Эта самодельное устройство также называется «Квадратом», «Народным зигзагом», «Ромбом».

На рисунке ниже представлен упрощенный вариант классического зигзага. Чтобы увеличить чувствительность, она оснащается емкостными вставками (1, 2) и рефлектором А. При приемлемом уровне сигнала этого не требуется.

Для изготовления антенны своими руками потребуются трубки из меди, алюминия, латуни либо полосы 0,1-0,15 м. При монтаже конструкции вне помещения менее всего для этого подходит алюминий из-за его подверженности коррозии. Для изготовления емкостных вставок подходит фольга, жесть либо металлическая сетка. После монтажа им необходимо сделать контурную припайку.

Z- антенна для дециметровых волн

Для классического варианта Z-антенны характерна работа на 1-5 или на 6-12 каналах. Для ее изготовления необходимо запастись:

деревянными рейками;
медным эмалированным проводом 0,6-1,2 мм;
обрезками стеклотекстолита (фольгированный), размеры для соответствующих 1-5/6-12 каналов:
- А = 340/95 см;
- Б, С = 170/45 см;
- b = 10/2,8 см;
- В = 30/10 см.

Е – эта точка характеризуется нулевым потенциалом – оплетка должна спаиваться с металлизированной пластиной для опоры. Параметры рефлектора (также для соответствующих каналов 1-5/6-12):

А = 62/17,5 см;
Б = 30/13 см;
Г = 320/90 см.

Ещё одна схема и дополнительные пояснения, которые помогут в сборке антенны, представлены ниже:

Перестраиваемая активная антенна для цифрового ТВ своими руками:

Watch this video on YouTube

Примеры некоторых дачных антенн

Ворона

Эта недорогая антенна для дачи дает неплохой результат. Если вы планируете принимать этой антенной только цифровое телевидение, то два её длинных боковых «уса» можно открутить.

Дают хорошие результаты, особенно для удаленного приема сигнала, когда он достаточно слабый.

Польская

Очень многие телезрители используют «польскую» антенну – сетка и четыре ряда усиков

Не важно, где была изготовлена, её привыкли называть «польская», а иногда «сетка». Очень часто она демонстрирует не самые лучшие характеристики для приема цифрового сигнала

В целом, для приема цифрового телевидения DVB T2 на дачу, очень даже чувствительная. Если прием цифрового сигнала на ее в вашей местности окажется нормальным, то вам просто повезло. Усилитель этой антенны может работать от питания 5 Вольт, которое можно брать от цифрового тюнера, и тогда не нужно использовать дополнительный блок питания.

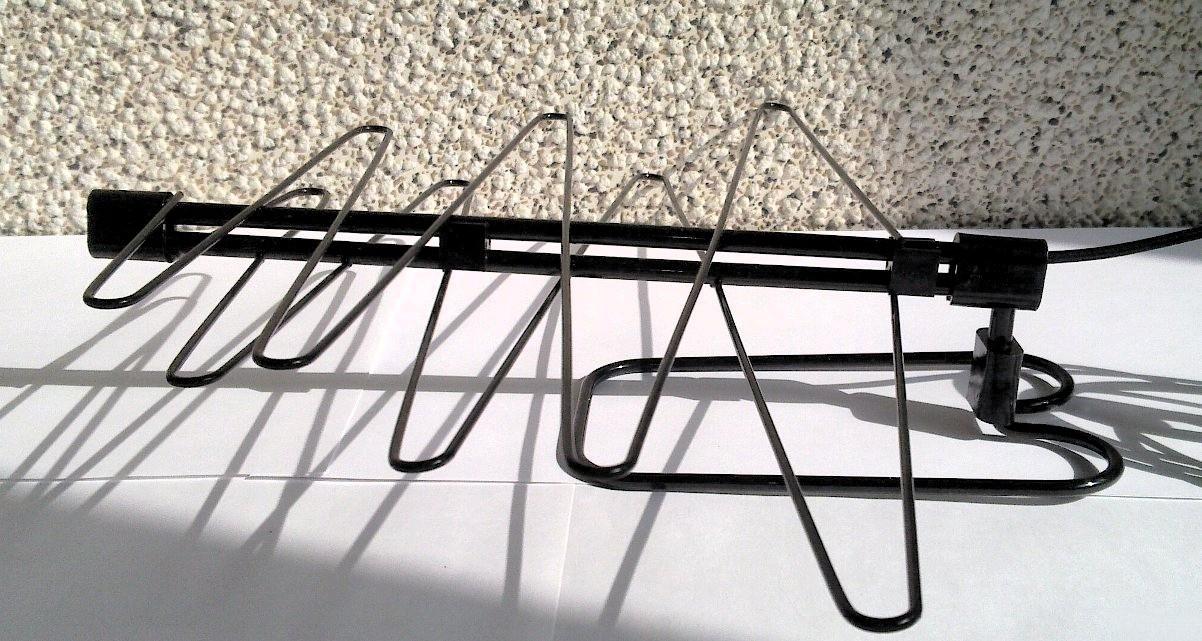

Зигзагообразные

Очень мало представлены в торговой сети, они знакомы только радиолюбителям. Они слабо защищены от радиопомех, хотя имеют достаточно равномерную частотную характеристику.

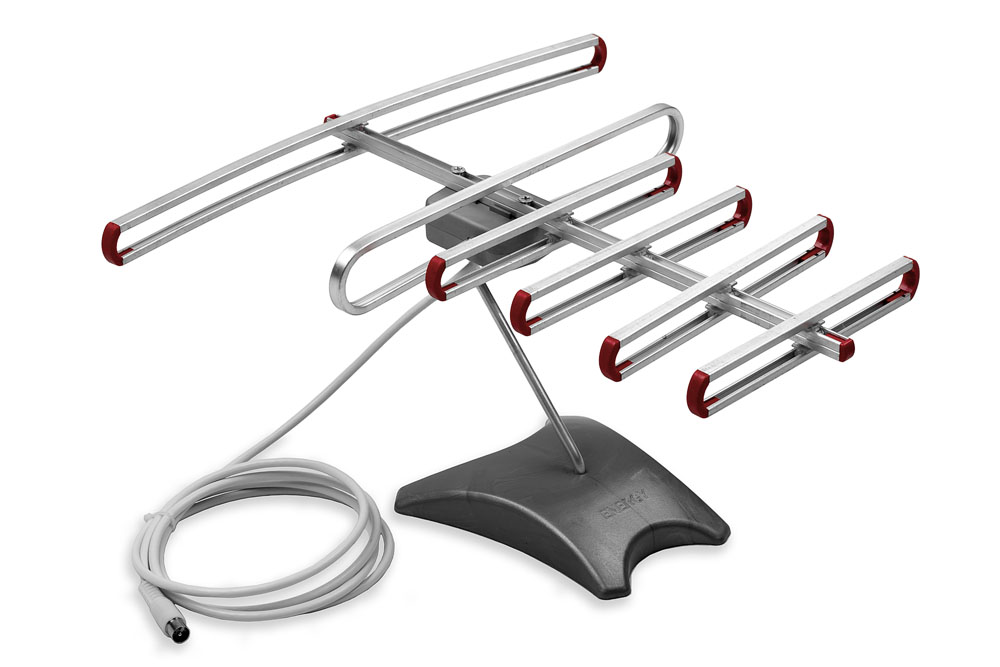

Комнатные

Лишь в очень редких случаях комнатная антенна показывает хорошие результаты для цифрового телевидения. Даже если вы дорого заплатили за нее, результат может оказаться нулевым.

Если вы хотите в качестве эфирной антенны для дачи только комнатную, вам могут «посоветовать» купить ее подороже и «получше». Но если вы надеетесь, что она в вашей комнате начнет давать вам прекрасный сигнал, то эта надежда тщетна. Если в доме плохой сигнал, никакая антенна не поможет. Внешняя – вот решение проблемы, если в комнате приема нет.

Как выбрать комнатную антенну для цифрового телевидения?

Комнатный вариант антенны для цифрового ТВ — определенно, самый экономный. Стоят комнатные антенны, в быту по старинке называемые «рожками», в среднем, 800-900 рублей — купить ее не составит проблем даже при самом тесном бюджете. А абонентскую плату за них платить, естественно, не нужно.

Выбирать комнатную антенну следует по нескольким параметрам — хорошо, что обязательных всего два:

Способность принимать дециметровые волны (UHF, ДМВ). Это первое обязательное условие. Без него «цифру» просто не поймаешь, поскольку она вещает в дециметровом диапазоне.
Способность принимать сигнал DVB-T2. Это второе обязательное условие, ведь именно по этому стандарту цифрового сигнала вещает российское цифровое ТВ.

Остальные параметры остаются на ваш выбор:

Активный или пассивный источник питания. Активная антенна подключается к отдельной розетке. Пассивная — питается прямо от телевизора. Первый вариант позволяет получить более мощный сигнал, второй — более эстетичен и экономен в плане потребления электричества.
Наличие усилителя сигнала. Если вы живете недалеко от телевышки, усилитель вам не особо-то и нужен — сигнал и так очень сильный. А вот если вы хотите увезти антенну на дачу, живете в поселке, на далекой окраине города или наоборот — в густозастроенном центральном районе, без усиления не обойтись.
Мощность усилителя. Чем дальше вы от телецентра, тем более мощный усилитель вам требуется. 30-40 дБ — необходимый минимум, если вы хотите получить хороший сигнал на удалении от источника.
Возможность приема FM. В цифровом формате вещают 20 каналов и 3 радиостанции. Наличие FM-приемника позволит вам слушать цифровое радио.

Как видите, комнатная антенна — достаточно простое устройство, выбор которого не составляет труда. Чтобы еще больше упростить его, мы составили рейтинг комнатных антенн для цифрового телевидения, популярных в 2019 году.

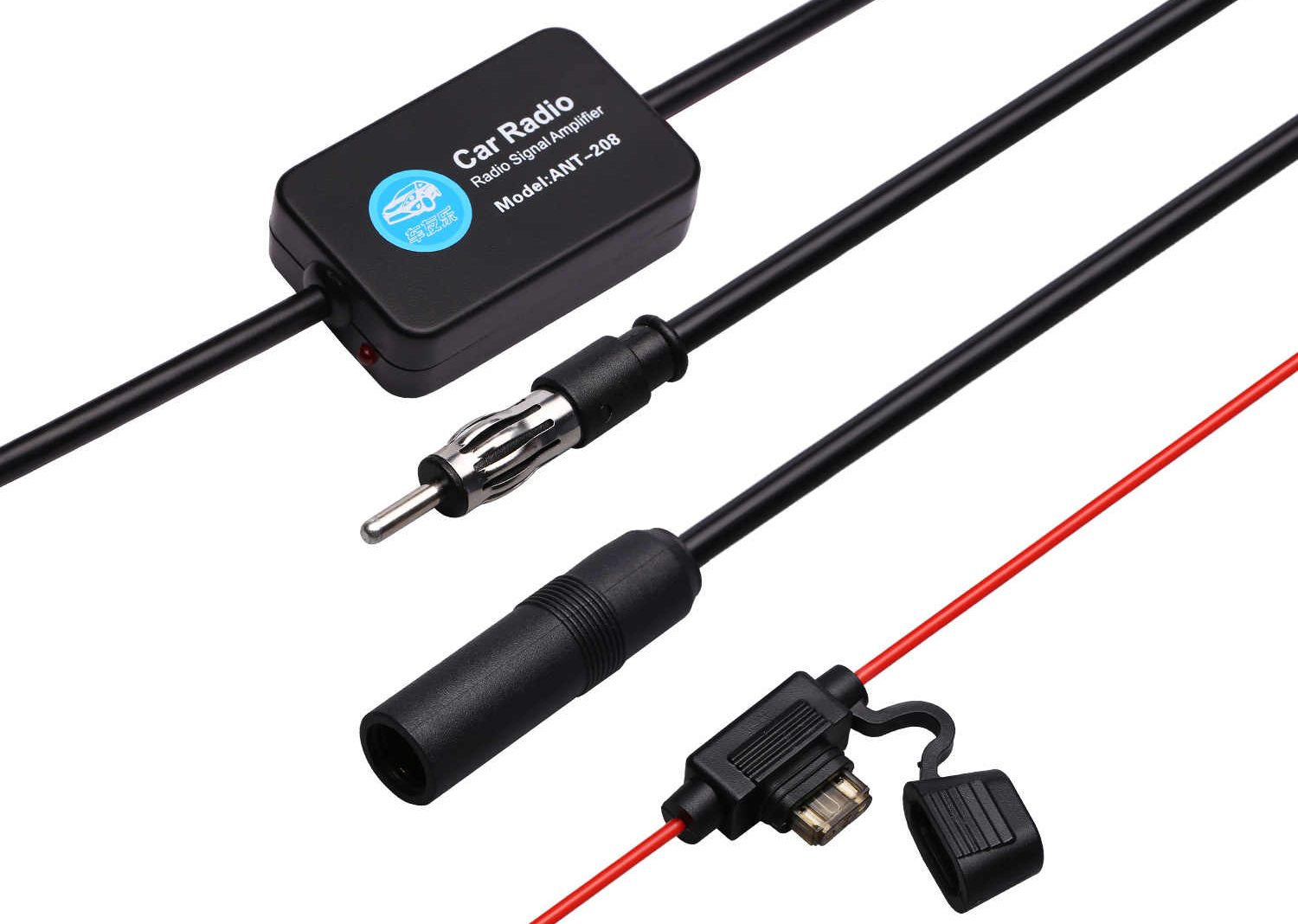

Использование усилителя

Усилители тв сигнала

Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны

Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру

Hyundai H-TAI360: стабильность сигнала

Эта антенна по возможностям и цене практически идентична лидеру продаж от HARPER, но относится к активному типу. Hyundai H-TAI360 обеспечивает прием VHF/UHF и FM, ловит цифровой сигнал DVB-T2 и усиливает его с коэффициентом 30 дБ во всех диапазонах. Единственное — у нее менее удачный (зато более устойчивый) дизайн, напоминающий о летающих тарелках.

Что действительно отмечают покупатели, так это стабильность приема сигнала антенной. Она уверенно ловит два мультиплекса и радио, картинка идет без прерываний, звук — синхронно с видео. Причем на прием совершенно не влияют ни плохие погодные условия, ни расположение дома в частном секторе.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
Антенный штекер, соответствующий вашему телевизору.
Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
Крепежные элементы: изолента, скотч, или пластиковые хомуты.
Паяльник, стандартный припой, флюс для пайки алюминия.
Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

Хорошо промойте, а потом высушите банки.
Конец коаксиального кабеля нужно разделать.
Удалите изоляцию центральной жилы.
Скрутите оплетку.
Получив 2 проводника, прикрепите их к банкам.
Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
Прикрепите банки к пластиковой трубе или деревянной планке.
Расстояние рассчитывается индивидуально.
Подключите кабель к ТВ и попробуйте настроить каналы.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

Виды дециметровых антенн

Существует несколько вариаций ДМВ, которыми пользуются люди до сих пор. Любой из этих вариантов можно сделать своими руками из подручных элементов, если знать схему сборки и дальнейшего подключения. Чтобы понять, какая ДМВ лучше, следует рассмотреть описание каждой модели. После изучения особенностей устройства, можно подобрать вариант антенны для создания самодельного устройства.

Всеволновая комнатная антенна МВ-ДМВ

Этот вариант приемного прибора называется Теле-Спутник». Он представляет собой антенну, которая работает на генераторе или излучающее оборудование. Трансляция происходит за счет телевизионной вспышки. Существенный недостаток прибора в том, что он очень чувствителен к погодным условиям. Если идет дождь или дует сильный ветер, то программы будут транслироваться с помехами

Важно поставить приемник от антенны правильно, чтобы непогода не могла повлиять на сигнал

Помехи также возникают из-за того, что длина волны в дециметровом диапазоне меньше

Важно найти правильную точку, чтобы сигнал не терялся. Это должно быть такое место, где не будет никаких отраженных помех

Чаще всего такую антенну устанавливают на шкафах, в непосредственной близости к телевизору.

Дециметровая комнатная антенна ДМВ

Важно понимать, что цифровое телевидение вещает на канал ДМВ-диапазона, то есть антенны такого плана – это основа основ. По сути, не обязательно приобретать спутниковую тарелку, потому что она работает на базе ДМВ

Производители «спутниковых» антенн идут на различные ухищрения, лишь бы продать обычный товар подороже. Единственное преимущество современного оборудования – более мощный генератор.

На заметку! Комнатная ДМВ имеет дополнительный артикул Т2, но это не значит, что прибор серьезно отличается от обычного волнового устройства.

Самодельные антенны дециметрового диапазона

Дециметровая или всеволновая – это основные виды антенн, которые разделяются на отдельные типы. Варианты приемников:

Всеволновой вариант, технические характеристики которой практически не зависят от частоты принимаемого сигнала.
Оборудование с логопериодическим диапазоном

У этого устройства параметры не являются линейными, именно поэтому важно смотреть схему.
Z-тип – самый простой вариант приемного устройства, который сможет сделать даже человек, не являющийся радиолюбителем. Все расчеты примерные, главное проводить надежную спайку и изоляцию.

Всеволновой вариант будет работать безупречно, если оборудование установлено недалеко от станции. То есть она не подходит для людей, проживающих в отдаленных местностях. Чтобы изготовить антенну с более длинным сигналом, потребуются профессиональные навыки. Если требуется создать прибор с логопериодической частотной характеристикой, то проблем также не возникнет. Первые два варианта, указанные выше, идеальны для применения в городской черте. Сигнал будет устойчивым, а помехи будут отсутствовать даже, когда за двором плохая погода.

Зигзагообразные варианты ДМВ имеют массу преимуществ. Во-первых, эта антенна более компактная и сможет хорошо работать, даже если сигнал прерывистый или станция находится далеко от пользователя. Если создать особую конструкцию, сделать идеальное согласование с фидером, тогда определённые точки диполей располагаются в волновых узлах с нулевым потенциалом.

Параметры самодельной антенны

Прежде чем приступить к изготовлению изделия, следует тщательно изучить параметры самодельного варианта. Если у человека нет хотя бы базовых знаний по электроники, то создавать антенну будет крайне сложно. Чтобы процесс прошел легче, то стоит сначала изучить определение параметров по диаграмме направленности

То есть, при конструировании оборудования, важно найти зону чувствительности ДМВ

Лепестки, которые определяют эту зону, разного размера. Весь «пучок» состоит из основного, бокового и тыльного лепесткового образования

С учетом этого факта, важно ввести рабочие показатели, которые позволят сделать изделие рабочим:

Коэффициент усиления расшифровывается, как отношение пиковой величины сигнала который направлен к телевизионному прибору через основной лепесток к эталонному значению. Эта связка необходима для кругового полуволнового диполя (КУ).
Коэффициент действия в определённом направлении представляет собой отношение угла приёма сигнала на 360 градусов к тому же показателю для основного лепестка (КНД).
Коэффициент защиты расшифровывается, как отношение энергии, которая попадает на антенное оборудование с основного направления к тому же параметру для бокового или тыльного лепестка (КЗ).

Есть антенны, у которых Коэффициент усиления и действия в определенной направленности взаимодействуют между собой. Этот вид не относится к дециметровой антенне. Такими параметрами обладают специальные приборы, применяемые в разведке. У таких устройств высокая степень направленности, а усиление, напротив, будет малым. К слову, некоторые современные модели Z-антенны обладают примерными характеристиками и используются в отдаленных регионах, где поймать телевизионный сигнал обычной антенной невозможно.

Инструкция по выбору антенны для цифрового телевидения
