УКВ приемник с ФАПЧ

Предлагаемое вниманию читателей радиоприемное устройство с ФАПЧ рассчитано на прием программ радиовещательных станций в диапазоне УКВ (65.8…73 МГц). Его отличают низкое напряжение питания (6 В) и повышенная термостабильность.

Принципиальная схема радиочастотной части приемника приведена на рис. 1. Сигнал, принятый антенной WA1, поступает на входной контур L1C1C2, настроенный на среднюю частоту УКВ диапазона, а с него — черед цепь R2C3 — на смеситель, выполненный на встречно-параллельно включенных диодах VD2, VD3. Гетеродин собран по схеме мультивибратора со стабилизацией напряжения генерации коллекторными переходами транзисторов VT1, VT2. Частота настройки гетеродинного контура L2C8C9VD4 в два раза ниже частоты принимаемого сигнала. По диапазону гетеродин перестраивается конденсатором переменной емкости С9. Автоподстройку обеспечивает включенная параллельно контуру гетеродина варикапная матрица VD4. На смеситель напряжение гетеродина поступает через цепь R5C6. Резистор R5 уменьшает возможность преобразования смесителя на гармониках гетеродина, что существенно повышает стабильность системы смеситель — гетеродин при перестройке последнего по частоте.

Настройка

Приемник достаточно неприхотлив и при правильной сборке начинает работать сразу. Тем не менее есть ряд общих рекомендаций по его настройке.

  1. После включения проверяют наличие накала ламп. Если накала нет, то следует проверить исправность лампы или искать обрыв/замыкание в цепи накала. Нити подогревателей прогретой лампы должны светиться оранжевым.
  2. Следует проверить наличие анодных напряжений. Некоторые напряжения указаны на схеме.
  3. Проверь режим работы ламп, установив требуемые напряжения в катодной цепи. Если отклонения существенны (больше 50%), следует подобрать соответствующие резисторы.
  4. Проверь работу УНЧ: при прикосновении к движку резистора пальцем должен слышаться характерный шум в динамике. Проверить работу УПЧ без осциллографа сложнее, но, если напряжения установлены верно и ошибок при сборке нет, он будет работать.
  5. Проверь работу смесителя. Когда вращаешь ручку управления режимом работы смесителя в месте начала генерации, должен появляться шум в динамиках.
  6. Проверь работу УВЧ: при касании антенного входа отверткой в динамиках раздаются характерные щелчки.

Если все работает, то ручкой регулировки режима смесителя получаем появление шума в динамиках, после чего переменным конденсатором настраиваемся на радиостанцию. Затем более точной подстройкой режима смесителя и частоты добиваемся наилучшего качества приема. В этом помогает индикатор настройки. Все! Можно наслаждаться теплым ламповым звуком. Качество звучания этого приемника оказалось достаточно хорошим, во всяком случае, с качеством звучания сверхрегенератора оно не сравнится.

Ну и напоследок самое интересное, то, ради чего все и затевалось, — осциллограммы сигнала в разных точках схемы. Осциллограмм работ смесителя у меня нет по причине того, что щупы осциллографа сильно влияют на режим его работы, поэтому начнем с УПЧ.

Рассмотрим сигнал на входе и выходе первого каскада УПЧ. На осциллограмме входного (снизу) сигнала видно, что из смесителя, кроме сигнала ПЧ, проходит высокочастотный шум, и его амплитуда даже больше амплитуды нужного сигнала. Но это не страшно, так как он отфильтруется полосой пропускания каскада. И действительно, в осциллограмме выходного сигнала виден только сигнал ПЧ с амплитудой около 200 МВ

Обрати внимание, что у осциллограмм разный масштаб. Из этих осциллограмм можно увидеть, что реальный коэффициент усиления каскада составляет около 30 против расчетных 80

Сигнал на входе и выходе первого каскада УПЧ

Уже в этом месте с помощью осциллографа можно увидеть настройку на станцию, что выглядит как повышение амплитуды сигнала и пульсирующее изменение его частоты (частотная модуляция).

Частотная модуляция сигнала ПЧ

Далее посмотрим на работу второго каскада УПЧ. Тут все просто и понятно, входной сигнал усиливается примерно в 30 раз, и на выходе мы получаем уже около 5 В.

Сигнал на входе и выходе второго каскада УПЧ

После второго каскада сигнал попадает в ограничитель, в котором он дополнительно усиливается и амплитуда ограничивается на уровне 70 В. Здесь хорошо видно подавление паразитной амплитудной модуляции и почти меандр на выходе.

Сигнал на входе и выходе ограничителя

Также тут можно посмотреть на частотную модуляцию.

Частотная модуляция в ограничителе

Теперь взглянем на осциллограммы работы счетного детектора. Видно, что на каждом восходящем фронте сигнала из ограничителя регенерируется импульс примерно одинаковой длительности и амплитуды.

Импульсы в счетном детекторе

Также здесь отчетливо видна частотная модуляция. Например, изменение частоты входного сигнала меняет частоту следования импульсов на выходе детектора.

Импульсы в счетном детекторе

Затем импульсы идут на интегрирующую RC-цепочку, что приводит к формированию низкочастотного сигнала на выходе. На осциллограмме отчетливо видно влияние частотной модуляции на выходной сигнал.

Формирование звукового сигнала

Суммарно работа детектора выглядит так, как показано на рисунках ниже. Здесь видно, что аудиосигнал несколько запаздывает относительно модулированной ПЧ, это связано с интегрирующей RC-цепочкой.

Работа ЧМ-детектора

C детектора сигнал идет на первый каскад УЗЧ, где он усиливается, а кроме того, отфильтровываются остаточные шумы из детектора.

Работа первого каскада УЗЧ

На этом можно и остановиться.

Сверхрегенеративный радиоприемник на FM диапазон

Сверхрегенеративный радиоприемник обладает высокой чувствительностью (до ед. мкВ) при достаточной простоте. На рис. 4 приведен фрагмент схемы сверхрегенеративного радиоприемника Е. Солодовникова (без УНЧ, который может быть выполнен по одной из приводимых ранее схем — Простейшие усилители низкой частоты на транзисторах) [Рл 3/99-19].

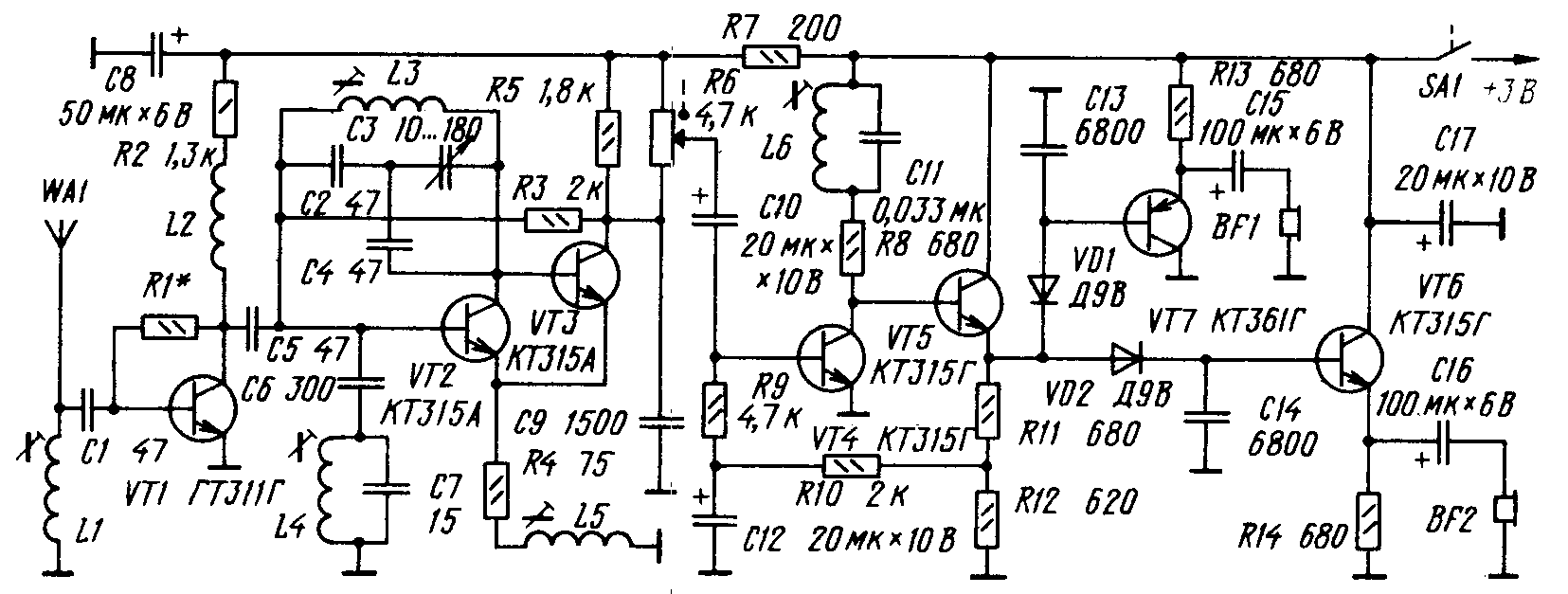

Рис. 4. Схема сверхрегенеративного радиоприемника Е. Солодовникова.

Высокая чувствительность приемника обусловлена наличием глубокой положительной обратной связи, благодаря которой коэффициент усиления каскада после включения радиоприемника довольно быстро возрастает до бесконечности, схема переходит в режим генерации.

Для того чтобы самовозбуждение не происходило, а схема могла работать как высокочувствительный усилитель высокой частоты, используют очень оригинальный прием. Как только коэффициент усиления каскада усиления возрастет выше некоторого заданного уровня, его резко снижают до минимума.

График изменения коэффициента усиления от времени напоминает пилу. Именно по этому закону изменяют коэффициент усиления усилителя. Усредненный же коэффициент усиления может доходить до миллиона. Управлять коэффициентом усиления можно при помощи специального дополнительного генератора пилообразных импульсов.

На практике поступают проще: в качестве такого генератора используется по двойному назначению сам высокочастотный усилитель. Генерация пилообразных импульсов происходит на неслышимой ухом ультразвуковой частоте, обычно десятки кГц. Для того чтобы ультразвуковые колебания не проникали на вход последующего каскада УНЧ, используют простейшие фильтры, выделяющие сигналы звуковых частот (R6C7, рис. 4).

Сверхрегенеративные приемники обычно используют для приема высокочастотных (свыше 10 МГц) сигналов с амплитудной модуляцией. Прием сигналов с частотной модуляцией возможен за счет преобразования частотной модуляции в амплитудную и последующего детектирования эмиттерным переходом транзистора полученного таким образом амплитудно-модулированного сигнала.

Преобразование частотной модуляции в амплитудную происходит в случае, если приемник, предназначенный для приема амплитудно-модулированных сигналов, настроить неточно на частоту приема частотно-модулированного сигнала.

При такой настройке изменение частоты принимаемого сигнала постоянной амплитуды вызовет изменение амплитуды сигнала, снимаемого с колебательного контура: при приближении частоты принимаемого сигнала к частоте резонанса колебательного контура амплитуда выходного сигнала растет, при удалении от резонансной — снижается.

Наряду с неоспоримыми достоинствами, схема «сверхрегенератора» обладает массой недостатков. Это — невысокая избирательность, повышенный уровень шумов, зависимость порога генерации от частоты приема, от напряжения питания и т.д.

При приеме радиовещательных ЧМ-сигналов в диапазоне FM —  100…108 МГц или сигналов звукового сопровождения телевидения, катушка L1 представляет собой полувиток диаметром 30 мм с линейной частью 20 мм. Диаметр провода — 1 мм. L2 имеет 2…3 витка диаметром 15 мм из провода диаметром 0,7 мм, расположенных внутри полувитка.

Для диапазона 66…74 МГц катушка L1 содержит 5 витков диаметром 5 мм из провода 0,7 мм с шагом 1…2 мм. L2 имеет 2…3 витка такого же провода. Обе катушки не имеют каркасов и расположены параллельно друг другу. Антенна выполнена из отрезка монтажного провода длиной 50… 100 см. Настройку устройства осуществляют потенциометром R2.

Рекомендации

Если говорить о рекомендациях по созданию и использованию таких антенн, то в первую очередь следует отметить несколько.

  • Рядом с подобным приспособлением не должно быть каких-либо металлических посторонних предметов. В противном случае они могут стать помехой для улавливания сигнала или отражать его, что также негативно скажется на качестве его приема.
  • Следует позаботиться о защите антенны от воздействия природных факторов. В противном случае ее части могут проржаветь и рано или поздно устройство попросту выйдет из строя.
  • В большинстве случаев обязательно следует сделать перед началом работ чертежи, где нужно подробно прописать габариты и размеры устройства, его тип, а также алгоритм действий для его создания. Это даст возможность быстро и точно реализовать тот или иной замысел и получить качественно работающую антенну для приема устойчивого FM-сигнала.

Как сделать радиоантену своими руками за 15 минут, смотрите далее.

Радиоприем и связь. УКВ приемник Быть или не быть кухонному радио

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Перед тем как создавать тему на форуме, воспользуйтесь поиском! Пользователь создавший тему, которая уже была, будет немедленно забанен! Читайте правила названия тем. Пользователи создавшие тему с непонятными заголовками, к примеру: «Помогите, Схема, Резистор, Хелп и т. Пользователь создавший тему не по разделу форума будет немедленно забанен!

Принципиальная схема

При неблагоприятных условиях приема длина антенны может быть увеличена до 1… 2 м. Для прослушивания передач можно использовать стереотелефоны с сопротивлением звуковой катушки постоянному току 40…100 0м.

Входной сигнал, выделенный контуром L1C1, настроенным на среднюю частоту УКВ диапазона (69,5 МГц), усиливается апериодическим усилителем на транзисторе VT1 и через конденсатор С5 подается на вход детектора на транзисторах VT2, VT3.

Рис. 1. Схема FM стерео радиоприемника на семи транзисторах.

Выделенный детектором комплексный стереосигнал (КСС) с регулятора громкости R6 через конденсатор С10 поступает на вход усилителя КСС на транзисторах VT4, VT5.

Поднесущая частота КСС восстанавливается контуром L6C11, настроенным на частоту 31,25 кГц. Усилитель КСС охвачен глубокой ООС по постоянному току через резисторы R9, R10 и конденсатор С12.

Благодаря этой связи режим работы по постоянному току усилителя КСС и последующих каскадов, связанных с ним гальванически, устанавливается автоматически. С выхода усилителя КСС поступает на . вход полярного детектора, собранного на германиевых диодах VD1 и VD2.

Поднесущая частота продектированного полярным детектором КСС отфильтровывается конденсаторами С 13 и С14. Эмиттерные повторители на транзисторах VT6 и VT7 согласуют высокое выходное сопротивление полярного детектора с низкоомным сопротивлением стереотелефонов.

Базовые токи транзисторов VT6 и VT7 протекают через диоды полярного детектора, в результате на них возникает небольшое напряжение смещения. Такой режим работы полярного детектора позволяет уменьшить нелинейные искажения при детектировании, а также исключить из схемы полярного детектора переключатель «моно — стерео» при приеме монофонических передач. Функции транзистора VT1 может выполнять любой транзистор серии ГТ311.

↑ P.S.

Уважаемые читатели, хочу отметить особенность перекрытия диапазона, связанную с физической конструкцией АМ конденсатора переменной ёмкости (КПЕ). Ниже приведён рисунок, на котором видно отличие конструкции лепестков КПЕ, применяемых в радиоприёмниках ФМ и АМ диапазонов. А левее график зависимости изменения ёмкости от угла поворота.

Ёмкость одного и второго варианта изменяется не линейно. Поэтому в нашем случае мы получаем картину расположения радиостанций таким образом, что диапазон как бы сжат в сторону 108 МГц.

От 0 до 45 градусов мы получаем 93-108 МГц, а в остальные 90 градусов всего 88-93 МГц. Это совершенно не мешает работе нашего модуля ФМ, разве, что вызывает некий не комфорт настройки. Хотя настроить любую станцию легко из-за применения верньерного устройства шкалы, это своеобразный понижающий редуктор. При большом повороте ручки настройки имеем очень маленький угол поворота КПЕ.

Как же решить эту проблему? Думаю, что радикально — только сменив тип КПЕ с АМ на ФМ, но здесь много сложностей. Новые крепления, поиск решения центровки вала КПЕ и пр. Мне лично ничего не мешает, станции легко настраиваются. Избирательность модуля ФМ высокая, работа надёжная, частота не гуляет.

Ещё вариант — немного растянуть диапазон, сократив перекрытие. Например, у нас в нижней части диапазона слушать особо нечего. Уменьшив ёмкость последовательно соединённого с КПЕ конденсатора с 51 до 33 пФ, получил диапазон 96-108 МГц и более хорошее распределение станций в зависимости от угла поворота вала КПЕ. Так от 0 до 90 градусов я получил 100-108 МГц, что очень хорошо.

Детекторный с частотным детектором

Радикальный способ улучшения приема состоит в использовании частотного детектора вместо амплитудного. На рис. 2 показана схема портативного детекторного УКВ приемника с простым частотным детектором, выполненным на одном высокочастотном германиевом транзисторе УТ1.

Применение германиевого транзистора обусловлено тем, что его переходы открываются при пороговом напряжении около 0,15 В, что позволяет детектировать довольно слабые сигналы. Переходы кремниевых транзисторов открываются при напряжении около 0,5 В, и чувствительность приемника с кремниевым транзистором получается значительно ниже.

Рис. 2. Детекторный УКВ приемник с частотным детектором.

Как и в предыдущей конструкции, антенна связана с входным контуром L1С1, настраиваемым на частоту сигнала с помощью КПЕ С1. Сигнал с входного контура подается на базу транзистора. С входным контуром индуктивно связан другой — L2С2, также настраиваемый на частоту сигнала.

Колебания в нем, благодаря индуктивной связи, сдвинуты по фазе на 90° относительно колебаний во входном контуре. С отвода катушки L2 сигнал подается на эмиттер транзистора. В коллекторную цепь транзистора включены блокировочный конденсатор С3 и высокоомные телефоны BF1.

Транзистор открывается, когда на его базе и эмиттере действуют положительные полуволны сигнала, причем мгновенное напряжение на эмиттере больше. При этом в его коллекторной цепи через телефоны проходит продетектированный и сглаженный ток. Но положительные полуволны перекрываются лишь частично при сдвиге фаз колебаний в контурах на 90°, поэтому продетектированный ток не достигает максимального значения, определяемого уровнем сигнала.

При ЧМ, в зависимости от отклонения частоты, сдвиг фазы также изменяется, в соответствии с фазочастотной характеристикой (Ф4Х) контура L2С2. При отклонении частоты в одну сторону сдвиг фазы уменьшается и полуволны сигналов на базе и эмиттере перекрываются больше, в результате чего продетектированный ток возрастает.

При отклонении частоты в другую сторону перекрытие полуволн уменьшается и ток падает. Так происходит частотное детектирование сигнала.

Коэффициент передачи детектора прямо зависит от добротности контура L2С2, она должна быть как можно выше (в пределе, как мы сосчитали, до 700), поэтому-то связь с эмиттерной цепью транзистора выбрана слабой. Конечно, такой простейший детектор не подавляет АМ принимаемого сигнала, более того, его продетектированный ток пропорционален уровню сигнала на входе, что является очевидным недостатком. Оправдание — лишь в исключительной простоте детектора.

Так же, как и предыдущий, приемник собран в небольшом корпусе, из которого кверху выдвигается телескопическая антенна, а снизу расположены гнезда телефонов. На переднюю панель выведены ручки обоих КПЕ. Эти конденсаторы не следует объединять в один блок, поскольку, настраивая их раздельно, удается получить и большую громкость, и лучшее качество приема.

Катушки приемника бескаркасные, они намотаны проводом ПЭЛ 0,7 на оправке диаметром 8 мм. L1 содержит 5 витков, а L2 — 7 витков с отводом от 2-го витка, считая от заземленного вывода. Если есть возможность, катушку L2 желательно намотать посеребренным проводом для повышения ее добротности, диаметр провода при этом некритичен.

Индуктивность катушек подбирается сжиманием и растягиванием витков так, чтобы хорошо слышимые УКВ станции оказались в середине диапазона перестройки соответствующего КПЕ. Расстояние между катушками в пределах 15…20 мм (оси катушек параллельны) подбирают подгибанием их выводов, припаянных к КПЕ.

С описанным приемником можно провести массу занимательных экспериментов, исследуя возможность детекторного приема на УКВ, особенности прохождения волн в условиях городской застройки и т. д. Не исключены и эксперименты по дальнейшему усовершенствованию приемника.

Однако качество звука при приеме на высокоомные головные телефоны с жестяными мембранами оставляет желать лучшего. В связи со сказанным, был разработан более совершенный приемник, обеспечивающий лучшее качество звука и позволяющий использовать различные наружные антенны, соединенные с приемником фидерной линией.

Тестирование работы FM приёмника
