Рекомендации по выбору антенны для цифрового телевидения

Содержание

Hyundai H-TAI360: стабильность сигнала

Эта антенна по возможностям и цене практически идентична лидеру продаж от HARPER, но относится к активному типу. Hyundai H-TAI360 обеспечивает прием VHF/UHF и FM, ловит цифровой сигнал DVB-T2 и усиливает его с коэффициентом 30 дБ во всех диапазонах. Единственное — у нее менее удачный (зато более устойчивый) дизайн, напоминающий о летающих тарелках.

Что действительно отмечают покупатели, так это стабильность приема сигнала антенной. Она уверенно ловит два мультиплекса и радио, картинка идет без прерываний, звук — синхронно с видео. Причем на прием совершенно не влияют ни плохие погодные условия, ни расположение дома в частном секторе.

Где и как лучше установить антенну

При установке нужно руководствоваться следующими правилами:

Антенну следует помещать на максимально возможной высоте. Коллективные антенны из-за этого монтируются на крышах высотных зданий, индивидуальные закрепляются на стене так высоко, как только можно, а в сельской местности используются антенные шесты высотой в несколько метров либо антенна крепится на коньке крыши.
Антенны чувствительны к направлению на источник сигнала. Для плоских антенн нужно следить за горизонтальностью, а однонаправленные ориентировать так, чтобы они смотрели на вышку. Контролировать направление можно как с помощью специальной аппаратуры, так и используя приставку-тюнер в режиме настройки и следя за показателем «Качество сигнала».
Антенна, расположенная на мачте, нуждается в грозозащите. Это сделает конструкцию чуть дороже, зато обезопасит от возможного поражения молнией.
Электроизоляция. Если крыша из металла, то перед установкой на нее антенны сначала следует тщательно заизолировать все элементы крепежа, чтобы избежать неконтролируемого изменения индуктивности. Кроме того, металлическая кровля может экранировать сигнал, поэтому на чердаке в таких случаях антенну не ставят.
В городе возможно существование «мертвых зон». Здесь сигнал экранируется соседними зданиями. В этом случае придется забыть об антенне и проводить кабель или, если в южном направлении нет препятствий, ставить спутниковую тарелку.

Установить антенну лучше одним из следующих способов:

В комнате – на столе или тумбочке рядом с телевизором, направив плоскостью кольца в сторону телевышки.

При монтаже с внешней стороны дома (на стене или крыше) – с помощью специального крепежного кронштейна. Обычно он продается там же, где и антенны. Также можно изготовить крепежные элементы самостоятельно из материалов, продающихся в строительных магазинах. Применяться могут саморезы, анкера, дюбели и т. д

в зависимости от материала стены и возможностей использования.

При монтаже на шесте (мачте) важно добиться правильной ориентации антенны. Для этого предусмотрите возможность вращения в горизонтальной плоскости (всей мачты или только самого устройства на ее верхушке), или еще до подъема и укрепления шеста заранее рассчитать, как она будет направлена

Мачта для надежности должна быть зафиксирована не менее чем тремя растяжками. Чтобы укрепить основание, лучше использовать врытые в грунт и забетонированные трубы.

Параметры телесигнала

Уровень отображает мощности телевизионного сигнала в цифровом формате. Этот показатель определяется не пользователем. Чтобы провести расчет, откройте главное меню ресивера, а затем воспользуйтесь соответствующей опцией.

Качество – наиболее важный показатель. Чтобы избежать всевозможных помех и сбоев, придется хорошенько поработать. В результате качество покажет, насколько телевизионный сигнал пригоден для декодирования без каких-либо ошибок. Ресивер в автоматическом режиме рассчитает значение рассматриваемого параметра, после чего выведет всю необходимую информацию на экран.

Когда частота необходимого мультиплекса настроена, на экране телевизора будет отображаться уровень и качество сигнала. Чтобы улучшить прием, достаточно просто повернуть антенну или же изменить месторасположение устройства. Так и проводится настройка антенны – нужно просто крутить ее и следить за изменением четкости изображения.

Природные факторы, в особенности сильный ветер, существенно влияют на качество сигнала. Поэтому если вам удалось подобрать оптимальное расположение для телеантенны, постарайтесь зафиксировать устройство, чтобы в дальнейшем она не меняла направленность и качество сигнала, оставалось на максимально высоком уровне.

Тестирование телевизионных антенн показывает, что желательно их размещать вдали от металлических конструкций и как можно выше. Как добиться приема максимально качественного сигнала и каких ошибок следует избегать?

Разумеется, что сначала необходимо подобрать оптимальное место для антенны. Ее направленность должна соответствовать точке нахождения телевизионной вышки. Высокие заграждения, холмы, деревья – все это потенциальные преграды, негативно отражающиеся на качестве сигнала.

В том случае, если вы живете в частном доме, и у вас металлическая крыша, расположите антенну как можно дальше, в противном случае сигнал будет постоянно блокироваться, что негативно отражается на качестве телевещания.

Чтобы не усугубить ситуацию, правильно протяните кабель:

ни в коем случае не стоит использовать кабель, которому больше 5-10 лет;
не приобретайте самый дешевый шнур, у которого отсутствует оплетка;
нельзя делать острые заломы и чрезмерно сильно укорачивать купленный кабель;
не нужно скручивать оставшийся провод в бухту.

Варианты антенн для приема цифрового сигнала

Прием ДВМ-волн может осуществляться множеством антенн. Для показа цифрового телевидения DVB-T2 приемник может быть сооружен только из одного кабеля, или с дополнительных элементов.

Ниже представлена таблица самых распространенных ТВ-антенн. Они учше всего работают, наиболее просты в изготовлении.

Тип	Коеф. усиления, Дб	Максимальная дальность приема сигнала, км	Рабочий диапазон, МГц
Без усилителя	С усилением
Из кабеля	0-3	15	15	440-800

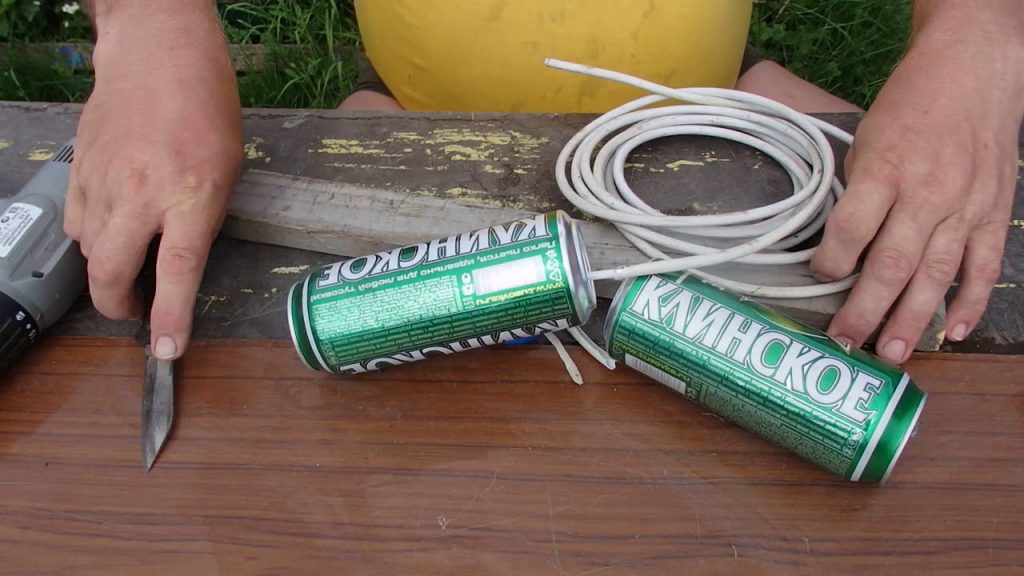

Из банок	3-5	15	40	470-622
Бабочка	5-11	20	70	Любой (нуждается в расчетах)
Тройной квадрат	9	15	60
Харченко (или биквадрат)	5-6	10	50
Логопериодическая	8-12	30	100

Есть более сложные варианты. Но при всей трудности изготовления имеют существенные недостатки. При этом качество приема не настолько велико по сравнению с табличными. Поэтому самостоятельно делать их нет смысла. Например:

Антенна Ковачева;
Туркина;
волновой канал.

Дельта ДМВ

Завершает наш рейтинг телевизионная антенна Дельта ДМВ. Она обеспечивает уверенный прием до 40 телевизионных каналов на телевизионные приёмники, оснащенные блоком ДМВ.

Благодаря своим компактным размерам и наличию подставки, она не займет много места на столе, подоконнике или телевизионной тумбе. Кроме того, конструкция этой антенны позволяет устанавливать ее на стенах и других вертикальных поверхностях.

Как отмечают пользователи, такая антенна уверенно ловит цифровой сигнал, обеспечивая отличное качество изображения даже на большом расстоянии от телевизионных ретрансляторов. Так что ее можно будет использовать не только в городе, но и на даче или в загородном доме. Каких-либо серьезных недостатков в конструкции и работе этой антенны не обнаружено и отзывы на нее строго положительные, поэтому она вполне заслуженно попадает в наш ТОП.

Формат сети: DVB-T2.
Диапазон: 470 – 790 МГц.
Усиление: до 4 дБ.
Длина кабеля: 2 м.

Самые мощные комнатные антенны

Комнатные антенны функционируют в нескольких диапазонах – метровый или дециметровый, обеспечивая прием сигнала на дистанции до 30 километров. Безусловно, комнатные антенны характеризуются наличием определенных ограничений качества телевизионных волн, поэтому для получения нормальной картинки необходимо тщательно настраивать каждый канал.

Впрочем, комнатные антенны для приема цифрового телевидения имеют свои преимущества. Во-первых, следует выделить компактные размеры. Во-вторых, приятно радует относительно невысокая стоимость. Безоговорочным лидером на рынке телеантенн является компания Рэмо.

Специально для вас был составлен рейтинг антенн цифрового телевидения DVB-T2. Специалисты отобрали наилучшие устройства с оптимальным соотношением цена/качества.

Рэмо BAS-5310USB Horizon

Если вы еще не сделали выбор антенны для DVB-T2, то самое время обратить внимание на эту модель, ведь именно она возглавляет наш рейтинг. Оригинальный внешний вид – весомое, но отнюдь не единственное преимущество устройства

Компактные размеры и наличие удобного крепления позволят расположить ее на телевизоре. При условии, что настройка проведена правильно, будет принимать волны разных каналов в диапазоне 21-69. Усилитель встроенный, что положительно отражается на качестве принимаемого сигнала.

Если изучить отзывы отечественных потребителей, то можно найти массу положительных комментариев. Чаще всего пользователи отмечают высокое качество приема и удобное подключение через USB разъем. Антенна способна работать с отраженным сигналом.
Прочный корпус изготовлен из качественного материала, поэтому защита аппаратных деталей от механических повреждений продумана до мелочей. С подключением трудностей возникнуть не должно. Вес составляет всего лишь 230 г. Оборудование оснащено адаптером питания мощностью на 5 Вольт, который также есть в комплекте. Если говорить о недостатках, то он всего лишь один – короткий шнур блока питания.

Harper ADVB-2120

Второе устройство достается модели от популярного производителя Harper. Неудивительно, ведь она обладает колоссальным количеством положительных отзывов от российских потребителей. Во-первых, следует выделить тот факт, что устройство улавливает частоты в обширном диапазоне – 87,5-862 МГц. Во-вторых, настраивать можно не только «цифру», но и аналоговое ТВ.

Тяжело не заметить оригинальный дизайн, что также немаловажно. Ведь это комнатная телеантенна, а значит, она будет всегда находиться на виду

Усилитель питается непосредственно от телевизора или приставки, поскольку лишен отдельного сетевого адаптера. Безусловно, это становится причиной ограничений на использование оборудования. Зато устройство может похвастаться компактными размерами.

Эргономика Harper ADVB-2120 тоже на высоте – при необходимости телеантенну можно разместить на плоской поверхности. Форма замкнутого кольца позволяет без особых трудностей подвесить устройство на кронштейн или крючок. Если учитывать все перечисленные ранее технические преимущества, а также относительно небольшую стоимость, становится понятно, почему данная модель включена в список лучших.

Рэмо Интер 2.0

Третье место получает модель, которая отличается впечатляющими функциональными возможностями и относительно небольшой ценой. Поэтому неудивительно, что это устройство удерживает позиции в данном сегменте.

Приемник предназначен для подключения 20 цифровых, 10 аналоговых каналов. Интуитивно понятная система управления позволяет задать необходимый уровень усиления сигнала для достижения максимально возможного качества.

К числу основных сильных сторон покупатели также относят гармоничный дизайн и максимально простой процесс монтажа. Корпус устройства разборный, сборка занимает буквально несколько минут

Отдельное внимание следует уделить кабелю адаптера питания – он имеет хорошую изоляцию. Также провод блока и телеантенна примерно одинакового размера, поэтому их можно с легкостью расположить в удобном месте

Мощная антенна для цифрового телевидения

Эти антенны хороши для больших расстояний и ещё более сложных условий, например если ваш дом в сильной низине находится.

На каких дальних расстояниях можно их применять? Например мне приходилось ставить Эфир 18AF (кстати не самая сильная в этой тройке) на доме находящемся в 45 километрах от телевышки. Дом стоял при этом в низине, а антенну закрепил на коньке крыши дома, там торчал какой то штырь, на него и закрепил антенну. Всё отлично принимает!

Наружные антенны для больших расстояний от телевышки

Эфир 18 — Антенна стальная, окрашенная порошковой краской, имеются варианты с усилителем и без него. Буква А в названии указывает, что антенна активная, с усилителем. Если в названии только F то это антенна без усилителя. Так же маркируются и антенны Меридиан -12 AF/F

Меридиан-12 и Triton — Выполнены из алюминия и ещё более мощные чем Эфир-18. Причина не только в материале, но и в конструкции. Так например антенна «Меридиан» в длину около 1,5 метра. А «Тритон» имеет короткие стрелы, но их аж три штуки. Это в сумме как одна длинная.

Активные антенны из этой тройки имеют усилители питающиеся от 5 Вольт. Что удобно для использования с приставками DVB-T2. Антенна «Тритон» также имеет инжектор для питания через USB, что указано в маркировке. Коэффициент усиления этих антенн достигает 35 дБ. за счёт усилителя. Но благодаря их конструкции, усилителю есть, что усиливать )))

Т.Е. сама антенна вытягивает из эфира сигнал уровнем примерно 10-12 дБ ( это называется — собственный коэффициент усиления антенны) А уже усилитель разгоняет его до уровня 35 дБ.

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.

Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей.

Источники

https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/
https://prosmartv.ru/receiving/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html
https://www.qrz.ru/schemes/contribute/antenns/dvb-t2-antenn.html
https://www.asutpp.ru/antenna-dlya-tsifrovogo-tv-svoimi-rukami.html
https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-antennu-dlya-televizora-svoimi-rukami.html
https://antenna-dvb-t2.info/

Янв 25, 2021

Примеры некоторых дачных антенн

Ворона

Эта недорогая антенна для дачи дает неплохой результат. Если вы планируете принимать этой антенной только цифровое телевидение, то два её длинных боковых «уса» можно открутить.

Дают хорошие результаты, особенно для удаленного приема сигнала, когда он достаточно слабый.

Польская

Очень многие телезрители используют «польскую» антенну – сетка и четыре ряда усиков

Не важно, где была изготовлена, её привыкли называть «польская», а иногда «сетка». Очень часто она демонстрирует не самые лучшие характеристики для приема цифрового сигнала

В целом, для приема цифрового телевидения DVB T2 на дачу, очень даже чувствительная. Если прием цифрового сигнала на ее в вашей местности окажется нормальным, то вам просто повезло. Усилитель этой антенны может работать от питания 5 Вольт, которое можно брать от цифрового тюнера, и тогда не нужно использовать дополнительный блок питания.

Зигзагообразные

Очень мало представлены в торговой сети, они знакомы только радиолюбителям. Они слабо защищены от радиопомех, хотя имеют достаточно равномерную частотную характеристику.

Комнатные

Лишь в очень редких случаях комнатная антенна показывает хорошие результаты для цифрового телевидения. Даже если вы дорого заплатили за нее, результат может оказаться нулевым.

Если вы хотите в качестве эфирной антенны для дачи только комнатную, вам могут «посоветовать» купить ее подороже и «получше». Но если вы надеетесь, что она в вашей комнате начнет давать вам прекрасный сигнал, то эта надежда тщетна. Если в доме плохой сигнал, никакая антенна не поможет. Внешняя – вот решение проблемы, если в комнате приема нет.

Критерии выбора

В следующих рекомендациях мы рассмотрим основные факторы, на которые следует обратить внимание при выборе хорошего улавливающего устройства. Главная задача – подобрать антенну для того, чтобы смотреть федеральные цифровые телеканалы.

Тип устройства

Критерий, по которому осуществлялось деление по разбивке вышеупомянутого рейтинга. Здесь подразумеваются комнатные, уличные и спутниковые антенны. Самым популярным вариантом считаются компактные «домашние» девайсы. Они не требуют монтажа, легко настраиваются, при необходимости переставляются в другое место.

Спутниковые используются при необходимости получения большого количества каналов. Уличные – оптимальный вариант для дачи, участка, на котором затруднено принятие сигнала комнатным вариантом исполнения.

Наличие усилителя

Присутствие элемента, отражающегося на качестве улавливаемого сигнала, откровенный плюс любой антенны. На спутниковых тарелках он встраивается в считывающую головку и комплектуется производителем во все версии по умолчанию, в обычных антеннах может и отсутствовать.

Наиболее острым этот вопрос стоит перед тем, как выбрать комнатную антенну. На качество принимаемого сигнала негативно воздействуют стену, перегородки и перекрытия, поэтому наличие усилителя будет только плюсом.

Здесь следует учитывать, что стоимость модели с аналогичными характеристиками с усилителем и без него, отличается всего на 200-300 руб. Поэтому решение остаётся за вами.

Внешний вид

В этой ситуации на каждый из перечисленных видов антенн действуют определённые требования. Самыми значимыми можно назвать следующие:

Комнатные – качество улавливаемого сигнала практически не зависит от формы и размера

Больше внимание здесь уделяется тому, как она будет смотреться в интерьере или возможности скрыть её из зоны прямой видимости.
Уличные – размер и направленность лучей играли значительную роль при поиске аналоговых сигналов. Для улавливания современной «цифры» может использоваться любая версия

Причём габариты важны в редких случаях, при установке в относительно «сложной местности».
Спутниковые – качество сигнала непосредственно связано с размером тарелки: чем больше – тем лучше. Материал (сталь, алюминий) или вид исполнения (сплошные либо перфорированные) отражаются на эксплуатационных и монтажных параметрах. К примеру, железная тяжелее, а на перфорированной не скапливается снег и её не так сильно «расшатывает» ветром в ходе многолетней эксплуатации.

Облегчённая спутниковая тарелка с перфорациейИсточник electrik.info

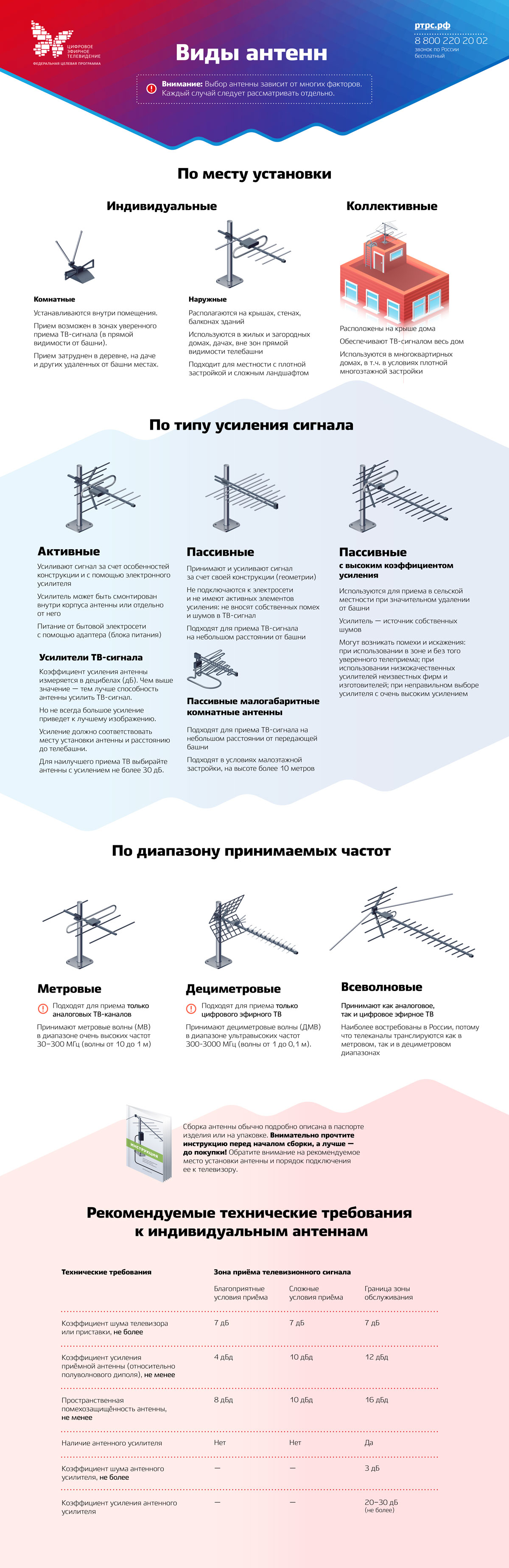

Типы принимающих антенн

Набор каналов предоставляется пользователям через вещание на конкретных диапазонах частот. Бывает аналоговое телевидение и цифровое. Каждое вещание происходит на разных диапазонах, антенна должна быть соответствующей.

Для эфирного аналогового ТВ требуется метровая антенна (МВ). Сигнал передается и принимается в диапазоне 1-300 МГц.
Цифровое вещание выполняется на более коротких волнах, которым соответствует диапазон 0,3-3 ГГц. Необходима дециметровая антенна (ДМВ), которая уловит более короткие волны, чем при передаче аналогового сигнала.
Если нужно принимать сразу метровые и дециметровые волны, то нужны широкополосные устройства. Конструкция содержит разные по величине вибраторы, чтобы работать в разных частотах.

По расположению бывают наружные, внутренние. Первые устанавливаются вне помещения, на крышах домов, других местах. Могут использовать в многоквартирном доме для всех жильцов сразу или для одного в случае индивидуального подключения. Внутренние устанавливаются дома. Могут даже не иметь кабеля, а крепиться прямо к телевизору.

Есть также:

К чему вы подключаете антенну?
К цифровой приставке 53.12%

К телевизору 46.88%

Проголосовало: 369

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

вибраторы переменной длинны крепятся на общей оси;
длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Читайте подробнее о конструкции и методах изготовления логопериодической антенны.

Здесь лишь напомним ключевые моменты:

Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
Стержни соединяются перемычкой.
Подключается коаксиальный кабель.
Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг — это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:

Общий балл
347

39
–

386

Общий балл
118

44
–

162

Общий балл
56

23
–

Общий балл
40

20
–

Волновой канал

Общий балл
34

20
–

Общий балл
20

37
–

Общий балл
16

12
–

Предыдущая
АнтеннаРасчет и сборка антенны «тройной квадрат» для DVB-T2
Следующая

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

номер канала и его частота, для которой будем создавать антенну по строгим размерам;
радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Что надо знать об усилителе

Решив купить или снабдить свою ТВ антенну для дачи усилителем, вы должны учесть несколько особенностей его использования. Вот они:

ему требуется питание;
он может перегореть во время сильной грозы, особенно если нет хорошего заземления и грозозащиты;
электропитание усилителя со временем может стать не очень качественным, это испортит вам сигнал;
усилитель может усиливать какой-то мешающий сильный сигнал, и этим ухудшать полезный антенный сигнал.

Часто возникающий вопрос: что это за непонятное питание для антенного усилителя, или для антенны? Куда его втыкать? Так вот, самой антенне никакое питание не требуется. Но, если антенный сигнал слабоват, и вы, дополнительно используете усилитель, то к нему действительно нужно электропитание. Специальный блок питания вы покупаете вместе с усилителем.

Если усилитель может работать от питания 5 Вольт, то вы сможете подавать питание на него от самого тюнера, это питание качественное и не имеет пульсаций. Но большинство антенных усилителей работают от питания 12 Вольт.

Как выбрать антенну для ТВ

Рассмотрим несколько типичных ситуаций и дадим рекомендации о том, как выбрать антенну для цифрового телевидения.

Вышка находится на расстоянии до 15 километров

Если передатчик находится недалеко от вас, то самое простое решение – это использование недорогой комнатной антенны. Иногда даже простой кусок провода помогает принимать телесигнал достойного уровня качества.

Не поддавайтесь на уловки мошенников, продающих дорогие модели, якобы позволяющие поймать сотни каналов. Ваш телевизор будет показывать ровно столько каналов, сколько транслирует телевышка. Поэтому приобретайте наиболее доступное для вас устройство.

Несколько советов по использованию комнатного приемника телесигнала:

Если для вас важен дизайн интерьера, подберите модель в красивом корпусе.
Лучшее место, где можно установить антенну – это окно, выходящее в сторону ретранслятора.
Заранее перед покупкой определите необходимую длину провода для подключения питания и кабеля к гнезду телевизора.

Вышка находится на расстоянии от 15 до 30 километров

Обычно уверенный прием в этом случае способна обеспечить простая наружная широкополосная или ДВМ телеантенна.

Если рельеф местности несложный, и нет объектов, создающих помехи для передатчика, можно воспользоваться даже мощной активной домашней антенной. Особенно это касается жителей второго и более высокого этажа.

В городских условиях направлять устройство лучше на соседние здания, чтобы поймать отраженный телесигнал.

Вышка расположена на расстоянии от 30 и больше километров

В сложных условиях телевещания выбирайте наиболее длинные активные антенны. Некоторые из них способны уверенно вещать на расстоянии до 60 километров от телевышки. Их длина может достигать от 1,7 до 4 метров длины.

В особо сложных случаях используются модели с тремя стрелами. Это настоящие ловушки для телеэфира.

Но не стоит покупать подобную модель без необходимости. Ведь в обычных условиях она может только испортить прием телеэфира. Создается так называемое переусиление сигнала, в результате которого картинка начинает сыпаться на кубики, возникают повисания звука и изображения.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

Хорошо промойте, а потом высушите банки.
Конец коаксиального кабеля нужно разделать.
Удалите изоляцию центральной жилы.
Скрутите оплетку.
Получив 2 проводника, прикрепите их к банкам.
Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
Прикрепите банки к пластиковой трубе или деревянной планке.
Расстояние рассчитывается индивидуально.
Подключите кабель к ТВ и попробуйте настроить каналы.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

Правильная антенна для приема цифрового телевидения dvb t2 на дачу
