Антенны для цифрового тв dvb t2: 4 схемы с фото

Содержание

Варианты конструктивного исполнения

Разнообразие форм

Приемные антенны для ДМВ, с помощью которых ловится цифровой ТВ-сигнал, как правило, относятся к логопериодическому типу с несколькими группами штырьков-вибраторов разной длины. Этот тип чувствителен к направлению, однако ширина полосы пропускания чрезвычайно велика. Они применяются в нескольких вариантах конструкции:

Плоские однонаправленные. Конструктивно представляют собой единый стержень, на который в противофазе монтируются проводники переменной длины (самые короткие – на конце, самые большие – у основания). Конструкция надежная и дешевая, но имеет неустранимый недостаток: требует очень точной ориентации и принимает сигнал только с одного направления.
Пространственные. Состоят из нескольких стержней с вибраторами, расположенными в разных плоскостях. Принимают как прямой, так и отраженный сигнал на расстоянии от ретранслятора до 50 км и более. Самый дорогой, но и эффективный вариант. Устанавливается только на улице.
Рамочные.Конструктивно представляют собой обычный проводник, замкнутый в кольцо. Простейший вариант, но крайне неэффективный за пределами прямой видимости ретранслятора.

Активная и пассивная антенны: в чем разница

Ключевое различие между пассивным и активным типом в том, используется ли прием сигнала и передача его на телевизор (или ресивер) напрямую или через усилитель.

Пассивные. Просто принимают и передают сигнал в неизменном виде. Конструктивно они проще, не требуют дополнительного электропитания, но работать могут только в зоне, где сигнал достаточно мощный.
Активные. Принятый сигнал поступает на блок усиления и лишь затем идет на ТВ-устройство. Такая антенна хороша для работы не только с прямыми, но и с отраженными сигналами для приема в условиях плотной застройки и неровного рельефа местности.

Рейтинг лучших комнатных антенн

Для того чтобы телевизор смог транслировать бесплатные цифровые каналы необходим ресивер (тюнер) и внешняя антенна. Это может быть наружная или внутренняя (комнатная). Рассмотрим несколько моделей, входящих в топ лучших комнатных антенн для дачи, дома, квартиры.

Perfeo Forward

Компактная телевизионная антенна имеет оригинальный внешний вид, что выгодно отличает её среди аналогов. Характеризуется устойчивым улавливанием сигнала в ДМВ-диапазонах. Оснащена встроенным усилителем, делающим полученное изображение без потерь качества. Во включенном режиме не издаёт никакого шума. Питание подаётся через USB разъём от телевизора или приёмника, что не требует наличия дополнительной розетки.

Относится к телевизионным антеннам для дачи, так как способна улавливать не только цифровой, но и аналоговый сигнал, что наиболее актуально в отдалённых районах. Perfeo Forward отличное функциональное приспособление с хорошими эксплуатационными характеристиками. Кроме того, широкое основание, делает её устойчивой практически на любых поверхностях.

Технические характеристики комнатной антенны Perfeo ForwardИсточник vseinstrumenti.ru

Комнатная антенна Perfeo ForwardИсточник pokupki.market.yandex.

РЭМО BAS-5310 Horizon USB

Модель, работающая в широкополосном диапазоне, имеет встроенный усилитель. Имеет компактный размер, не занимает много места, но гарантирует стабильный и качественный сигнал практически в любых условиях. Хорошо зарекомендовала себя не только при использовании в городе, но и на даче.

Изготовлена из ударопрочного пластика, легка, компактна, весит всего 200 г. Благодаря оригинальному внешнему виду и удобному креплению, может быть установлена в горизонтальном положении или подвешенном состоянии. Имеет 2 USB разъема: один для подключения усилителя сигнала, второй – на подсоединение к ТВ.

Технические характеристики комнатной антенны РЭМО BAS-5310 Horizon USBИсточник dns-shop.ru

Широкополосная комнатная антенна РЭМО BAS-5310 Horizon USBИсточник nixopt.ru

Selenga 105A

Одна из лучших компактных моделей комнатных антенн для приёма современного цифрового телевидения. Подключается к телевизору или приставке DVB T2 через USB разъём. Имеет отдельный блок питания, встроенный светодиодный индикатор. Удобство настроек достигается наличием регулировки угла положения и поворотной функцией.

Гарантированно обеспечивает 20 бесплатных цифровых сигналов. Широкие ножки обеспечивают устойчивость даже в случае полностью выдвинутых телескопических стержней. Единственным недостатком, выявленным в результате эксплуатации, является небольшая длина шнура питания и коаксиального кабеля для подключения к телевизору.

Технические характеристики комнатной антенны Selenga 105AИсточник ozon.ru

Антенна с усилителем Selenga 105AИсточник markakachestva.ru

Hyundai H-TAI220

Модель «запитывается» через USBгнездо на ресивере или телевизоре. Способна улавливать цифровые и аналоговые сигналы на разных диапазонах. Универсальна, может устанавливаться в горизонтальном положении или фиксироваться на стене с помощью специальных монтажных отверстий в корпусе. С целью увеличения приёма сигнала допускается крепление на мачту или фасад дома.

В модель встроен усилитель UHF28 дБ, отличающийся от аналогов высокими эксплуатационными параметрами. Также отличительной особенностью комнатной антенны является наличие поворотного механизма. Оригинальный дизайн корпуса девайся отлично впишется в любой интерьер помещения.

Технические характеристики комнатной антенны Hyundai H-TAI220Источник mastersvyazi.ru

Портативная антенна Hyundai H-TAI220Источник mastersvyazi.ru

Использование усилителя

Усилители тв сигнала

Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны

Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру

Простая антенна для приема цифрового ТВ

Вещание DVB-T2 можно принимать, изготовив антенну дециметрового диапазона и приложив минимум средств и усилий. Внешне антенное устройство будет напоминать «штырь» и выглядеть как разъем с отрезком загнутого зачищенного от изоляции антенного кабеля. При расчете размеров нужно учитывать, для какого вещательного канала делается устройство. При вычислении длины рабочей области антенны применяется простая формула – делят число 7500 на каждую частоту. К примеру, для частот 754 и 778 МГц длины составят 7500/754=9,94 см и 7500/778=9,6 см. Это значит, что антенна должна быть длиной 10 см.

Изготавливают антенну в таком порядке:

Подготовить отрезок коаксиального кабеля длиной 20 см.
Зачистить один конец (3 см от края), в него будет закрепляться F-разъем.
Оголенную обмотку вместе с фольгой загнуть в противоположную сторону.
Отступить 3 мм от этого края и дорезать кабель до медной жилы в центре.
Накрутить разъем типа F. Выступающую центральную жилу кабеля укоротить так, чтобы ее кончик выступал за разъем около 1 см.
На F гнездо накрутить В/Ч гнездо, которое соединить с ТV вилкой.
Отступить 3-4 см от края F гнезда (в противоположную сторону), сделать отметину на коаксиальном кабеле.
От этого места отмерить расстояние согласно формуле.
Обрезать провод на месте отметки (для частот 754 и 778 МГц это 10 см).
По отметке, которая была выставлена ранее, рассечь изоляцию сверху до обмотки экрана.
Снять обмотку, удалить внутреннюю изоляционную область.
Загнуть антенну под 90° в месте, где соединяется одинарная и двойная изоляция.
Антенну ввинтить в гнездо на телевизоре, также можно вкрутить в приемник, если DVB-T2 телевизором не поддерживается.

Если ретранслятор находится близко, тогда сигнал поймать несложно и он будет достаточно хорошим. Если изображение, принимаемое на комнатную антенну, рябит, то устройство рекомендуется вывести на улицу.

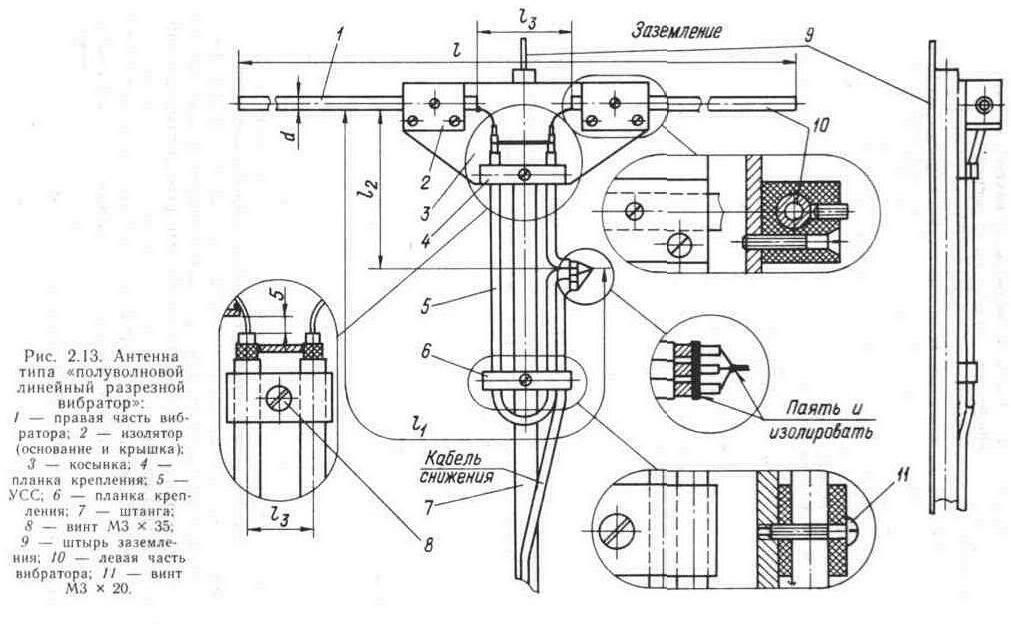

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
К правому краю вибратора нужно припаять оплетку фидера.
Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Какие банки для антенн выбрать

Если принято решение сделать своими руками антенну из пивных банок, стоит позаботиться об их приобретении. Иной раз большого выбора нет, и приходится довольствоваться тем, что есть в магазине либо уже в мусорном ведре. Однако, необходимо знать следующее. Банки могут быть как полностью алюминиевыми, так и с жестяными вставками. Это может повлиять на способ крепления кабеля к ним. Алюминий практически не поддается пайке, поэтому прибегают к помощи саморезов. Жестянки – другое дело. Несколько движений паяльником и приемное устройство готово к использованию. Наличие либо отсутствие железных элементов можно определить, используя магнит. Алюминий притягиваться не станет, а жесть – притянется.

Стоит отметить, что чем больше объем банки, тем лучше прием. Поэтому необходимо остановить свой выбор на литровых экземплярах. При их отсутствии можно довольствоваться поллитровыми или даже 0,25 мл. Если пивных банок не достать, в ход могут пойти алюминиевые старые кастрюли.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

директора;
вибратора – именно с него снимается принятый сигнал;
рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
Стыки спаиваются между собой.
В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Виды дециметровых антенн

Дециметровый диапазон может быть единственным рекомендуемым или одним из возможных для антенной решетки.

Дециметровые приемные антенны классифицируют по наличию усилителя:

Активные – решетки со встроенным усиливающим устройством. Они подходят для приема на расстоянии свыше 30 км. Активным моделям нужно электропитание, его реализуют от электросети или по телевизионному кабелю.
Пассивные – обычные решетки с набором вибраторов. Например, ЛПА без усилителя принимает радиоволны на расстоянии 30 км. Подключите дополнительный усилитель к пассивной приемной решетке, если мощности радиопередатчика не хватает.

Дециметровые антенны подразделяют на комнатные и внешние. Последние отличаются большими размерами и неэстетичным внешним видом, они крепятся к стенам или мачтам.

Комнатные ДМВ антенны крепят на стены или ставят на горизонтальные плоскости. Рекомендуем ставить их в городских условиях или в селах, если вышка ФГУП «РТРС» находится в прямой видимости от места приема.

Всеволновая комнатная антенна МВ-ДМВ

Телевизионная приемная антенна МВ-ДМВ работает в диапазоне радиочастот от 30 МГц до 3 ГГц, что соответствует длине волны от 10 см до 10 м.

На этих радиочастотах вещают:

Аналоговые радиостанции;
Аналоговые телеканалы;
Цифровые телеканалы.

Все показатели для таких антенн те же, но есть несколько индивидуальных недостатков:

Чем шире общий диапазон антенны, тем хуже показатели приема для конкретной частоты.
Широкодиапазонную антенну легче перегрузить, потому что она может ловить больше «радиомусора». При перегрузке приемник будет временно неработоспособен.

Дециметровая комнатная антенна ДМВ

Подходит для приема аналоговых или цифровых телеканалов в своем диапазоне частот. Аналоговый сигнал постепенно исчезает из России в связи с государственной программой по цифровизации. Разрешения для нецифровых телеканалов не выдают, а старые перестают работать раньше срока. Поэтому универсальные антенные решетки постепенно теряют актуальность, остаются только дециметровые.

С дециметровой решеткой вы получите качество приема и защищенность от перегрузки выше, чем для универсальных предложений.

Самая мощная антенна для DVB-T2 с усилителем

Если Вы проживаете вдали от вышки цифровой связи, то в таком случае нужно купить очень мощную антенну с хорошим усилителем. В таком случае Вы получите хорошую четкую картину и приятный звук во время просмотра.

Мощные антенны следует покупать в том случае, если Вы живете в очень маленьком населенном пункте – иначе в мощном усилении нет практической пользы (можно купить менее мощное устройство, но картинка все равно будет качественной). Ниже мы рассмотрим 2 мощные производительные антенны DVB-T2.

Стронг 21.1-60V Super с усилителем Alcad

Мощная уличная антенна, способная усиливать сигнал на 45 децибел. Способна принимать и модулировать сигнал на расстоянии до 70 километров до вышки. Эффективно подавляет сторонние шумы и искажения. Устройство выполнено на алюминиевой основе, а устанавливать рекомендуется на крыше здания. Обладает малым весом и высокой устойчивостью при сильном ветре. Средняя цена на российском рынке – 2500 рублей.

Triton XL-LF с усилителем Бриз

Лучшая цифровая антенна DVB T2 с усилителем, представленная на отечественном рынке. При подключении усилителя Бриз уровень усиления составляет 55 децибел, что позволяет получить стабильный качественный сигнал даже на расстоянии 90-100 км до вышки радиосвязи. Корпус выполнен на основе алюминия, а для получения максимального уровня приема рекомендуется ставить антенну на крыше дома. Единственный крупный недостаток устройства – это его цена (4200 рублей).

Причины ухудшения сигнала

Что нужно делать и чего не делать, чтобы получать более-менее качественный цифровой сигнал и не ухудшать его?

Сначала сделайте все необходимое, чтобы получить максимально хороший антенный сигнал. Качественная, узконаправленная антенна для телевизора на дачу размещается подальше и повыше от больших металлических предметов. Желательно, чтобы на воображаемой линии от антенны к телевизионному передатчику не было очень высоких заграждений: холмов, терриконов, высоких деревьев. Установите вашу антенну подальше от железной крыши вашего дачного дома, и ни в коем случае – под самой железной крышей, тогда приема цифрового телевидения гарантированно не будет.

Чтобы не ухудшать полученный сигнал, укладывайте правильно кабель:

не используйте кабель, купленный, когда ваш дедушка пошел в первый класс;
не покупайте самый дешевый кабель с практически отсутствующей оплеткой. Выбирайте нормальные кабели;
не стоит максимально укорачивать кабель;
не делайте острых заломов кабеля;
лишний кабель не скручивайте в бухту.

Даже если вы соединяете куски кабеля стандартным коаксиальным разъемом, качество сигнала гарантированно ухудшится.

Как зачистить кабель можно посмотреть здесь.

Подключение и настройка

Приемник можно увидеть на улице или в комнате, и каждый из них уверенно принимает цифровое ТВ. Это связано с уровнем сигнала в разных местах. Например, при большом удалении от вышки или сверхплотной застройке комнатный приемник не сможет получить качественный прием и устанавливается уличная (внешняя) антенна.

Вариант монтажа

Наружная антенна для цифрового ТВ включают крепежные устройства, а для установки потребуются услуги монтажника. Следовательно, ее подключение оправдано только там, где действительно присутствуют проблемы с уровнем телевизионного сигнала. В остальных случаях выгоднее купить комнатную.

Для эфирных цифровых и спутниковых приемников принцип подключения ничем не отличается от монтажа эфирных устройств.

Однако следует придерживаться нескольким правилам:

высота установки в малонаселенной местности должна быть более 1.2 м;
антенна и усилитель должны получать независимое питание друг от друга.

Подключение следует проводить в следующей последовательности:

подсоединение штекера к приставке или телевизору;
подключение усилителя к общей сети или телевизору;
подача питания к антенне, и после к усилителю;
системное включение ресивера.

Настройка каналов

Если все выполнено правильно остается настроить каналы. Если на телевизоре уже присутствуют аналоговые программы, тогда достаточно включить их. При наличии изображения осталось лишь запустить автопоиск цифровых каналов.

Если до установки не было программ, нужно сразу же переходить к автопоиску.

По его завершению возможны три варианта:

Цифровые каналы успешно настроены и передается изображение в высоком разрешении. На этом завершается настройка антенны.
Изображение передается с «кубиками» и прочими артефактами. Передача цифрового сигнала работает по той же технологии, что и беспроводной интернет, т.е. происходит пакетная передача данных. Если сигнал слабый, часть пакетных данных теряется, в результате чего прием моментами «обрывается». Проблема в этом случае одна — недостаточно мощности антенны. Нужно подключить усилитель (либо укоротить кабель) или установить другой приемник с более длинной стрелой.
Качество изображения хорошее, показывает не все каналы. Цифровое ТВ разбито на мультиплексы, каждый из которых вещает с разных ретрансляторов. Узнать местонахождение каждого можно на сайте карта.ртрс.рф. Если вышки размещены в разных сторонах, однонаправленный приемник будет бесполезен и ее нужно заменить плоской.
Изображение полностью отсутствует. Это может происходить только из-за тиехнических проблем на стороне пользователя. Нужно проверить все подключенные провода, а также разъемы, к которым они подсоединены. Если нет результата, вероятно, антенна неисправна, и нужно обращаться в магазин, в котором она приобреталась.

При каждом значении уровня сигнала можно наблюдать разные эффекты:

20 — 35%. Это нормальный уровень сигнала при отсутствии приемника, следовательно, если такое значение присутствует с антенной, вся проблема в кабеле. Его нужно заменить, желательно на новый провод.
35 — 55%. Минимальный уровень, при котором возможно принять и расшифровать сигнал. Если низкое значение в конкретном случае связано с большой удаленностью от ретранслятора, будут всплывать артефакты, что связано с частичной потерей пакетных данных.
55% — 100%. При таком уровне сигнала цифровое и спутниковое ТВ работает без артефактов. Отсутствие показа может быть связано только с неисправностью декодера. Что именно служит проблемой, можно понять по тестированию разных форматов вещания.

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

Рис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба.
Рис. 16: согните проволоку
Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить.
Рис. 17: полудите концы оловом
Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
Установите антенну на основание и припаяйте к ней кабель.
Рис. 18: подключите кабель к выводам
Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем.
Рис. 19: место пайки обработайте термоклеем

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена.

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Дельта К131А.03: мощный усилитель

Устройство Дельта К131А.03 оснащено хорошими возможностями усиления сигнала DVB-T2. Оно работает только в диапазоне UHF, но способно усиливать сигнал до 40 дБ и на максимуме обеспечивает устойчивый прием даже вдали от телевышки. Антенна активная, что продиктовано необходимостью подпитывать усилитель.

По отзывам покупателей, антенна спасает даже в безнадежно застроенных районах, где сигнал перебивают стены других домов — достаточно немного покрутиться с ней у окна, выставив усиление на нужный уровень. Кроме того, она компактная и легкая, несмотря на то, что выполнена из прочной стали.
