Ящик для инструментов (органайзер) своими руками по чертежам

Содержание

Фанера: достоинства и недостатки материала

Конечно, для начала нужно понять, почему для изготовления ящиков мы выбираем именно фанеру, ведь их можно сделать из множества других не менее практичных материалов, например:

металла;
картона;
дерева;
пластмассы и т.д.

Отвечаем: именно с фанерой легче всего работать. Конечно, она не будет служить вам так долго, как металл, однако, и сварочный инструмент для создания ящика не понадобится. Картон же, например, не даст нужной нам устойчивости к повреждениям, и уж тем более не имеет он столь же солидных, сколь у фанеры, декоративных качеств.

Ящик из фанеры с металлическими уголками

Кроме того, если вы зададите аналогичный вопрос мастерам, чья деятельность связана с изготовлением мебели, то они наверняка вас заверят, что фанера – самый податливый и благодарный для работы материал, обладающий массой достоинств, хотя, разумеется, и у него можно обнаружить недостатки. В нижеследующей таблице мы раскрыли эту тему более подробно.

Таблица 1. Преимущества фанеры.

Параметр	Описание
Прочность	Один пласт фанеры состоит из нескольких слоев дерева, наложенных друг на друга перпендикулярно. Такая выкладка позволяет перекрыть все изъяны полотна, придав ему максимальную прочность. Получается, что фанера куда более надежна, чем, например, пластик или тонкая древесина. Эксплуатационные характеристики мебели, изготовленной из данного материала, позволяют использовать ее снова и снова на протяжении 10-15 лет минимум, а при бережном обращении и дольше.
Низкая стоимость	Производство данного материала в промышленных масштабах обходится компаниям недорого. Кроме того, от сырья, используемого для создания фанеры, практически не остается отходов, поэтому, окончательная стоимость закупаемой фанеры также является доступной любому кошельку.
Универсальность использования	Искомый материал можно использовать для изготовления практически любых предметов мебели, так как благодаря своей структуре, он: легко режется; не крошится. Вопреки ожиданиям, фанера весьма пластична, и поэтому работать с листами материала, без страха нарушить неосторожными действиями его целостность, могут даже новички в области изготовления мебели.
Широкий ассортимент	Казалось бы, листы из фанеры отличаются только толщиной, которая может составлять от 2 до 30 миллиметров, однако, на деле в составе каждого пласта имеете разное количество слоев шпона. Если посмотреть на лист сбоку, то их можно увидеть невооруженным глазом. Чем больше слоев – тем прочнее и тоще фанера. Соответственно, выбирать конкретные листы вы будете исходя из того, какая цель стоит перед вами сейчас: изготовить ящик, стул, стол и т.д.
Эксплуатационные характеристики	При всем том, что фанера – материал очень крепкий и устойчивый к повреждениям, его весовые показатели весьма малы. Поэтому, с ним легко обращаться, как и с изготовленными из него предметами. Фанера не изнашивается десятки лет, так как изделия из нее получаются весьма гибкими, и их не так-то просто сломать.

Фанера может быть очень прочной

Таблица 2. Недостатки фанеры.

Параметр	Описание
Чувствительность к уровню влажности в воздухе	Несмотря на то, что фанера устойчива к воде, попадающей на ее поверхность (во многом потому, что перед использованием она также обрабатывается лаками и специальными водоотталкивающими составами), она проявляет повышенную чувствительность к изменению уровня влажности в воздухе. Так, ее нельзя ставить в слишком влажное место, так как она станет отсыревать и гнить. Но и в помещении, где беспрерывно на всю мощность работают батареи, ее также оставлять нельзя, так как она будет трескаться. Впрочем, использование герметиков, лака и смолы, полученной путем поликонденсации фенолов, можно замедлить ее износ даже при использовании в неподходящих условиях.
Продажа в виде пластов со стандартными параметрами	В магазинах фанера реализуется в виде листов стандартного размера, величина которых составляет 1,525*1,525 миллиметров. Именно поэтому, даже если вы хотите изготовить ящичек самых скромных размеров, вам придется закупить сразу огромный лист. Кроме того, минимальная толщина фанеры составляет 2 миллиметра, более тонких листов нет, с этим также придется считаться, и мастерить из данного материала предметы хотя бы средней величины.

Фанерные листы

Совет мастера

Если толщина фанеры отличается от стандартной. Приходилось ли вам выпиливать фанерные детали по указанным размерам, а затем обнаружить, что их нельзя собрать правильно? Причиной этого является несоответствие реальной толщины фанеры стандарту, в котором обычно указана номинальная толщина, поэтому приходится изменять размеры некоторых деталей, чтобы при сборке не возникли проблемы

Следуйте нашим советам, которые помогут выявить значимые детали и определить их точные размеры■ Никогда не выпиливайте заранее все фанерные детали проекта, так как некоторые размеры, возможно, потребуют изменения.■ Внимательно рассмотрите все рисунки, схемы и чертежи, чтобы определить детали, для которых может потребоваться корректировка размеров В первую очередь обратите внимание на детали, которые устанавливаются между другими деталями, такие как полки, перегородки и ящики, а также те, длина или ширина которых за-висят от размеров ранее собранных частей проекта. Обведите, подчеркните или выделите требующие уточнения размеры, как сделали мы в рисунках и «Списке материалов», чтобы это служило напоминанием перед сборкой.■ Выпиливайте только те детали, для которых точно указаны длина и ширина

После их сборки уточните зависимые размеры остальных деталей (лучше сначала провести пробную сборку без клея)

После их сборки уточните зависимые размеры остальных деталей (лучше сначала провести пробную сборку без клея).

4. Для определения ширины больших перегородок D измерьте расстояние от передней стороны передней стойки А до фальца задней стойки. Выпилите перегородки такой ширины и опилите их до длины 572 мм. Затем выпилите полку Е такой же ширины и длиной 864 мм. (Перед этим измерьте расстояние между боковинами, чтобы уточнить длину полки.) Теперь установите полку (фото В).

Используя большие перегородки D как проставки для установки полки Е, вверните шурупы сквозь боковые панели В в торцы полки.

С помощью проставок выровняйте большие перегородки D в корпусе и закрепите шурупами, ввернув их сквозь дно С и полку Е.

5. Из обрезков фанеры выпилите четыре проставки размерами 51×305 мм для размещения в корпусе больших перегородок D (рис. 1). Закрепите перегородку шурупами (фото С). Затем, также используя проставки, установите вторую перегородку.

Краткий совет! Обязательно пользуйтесь проставками — они гарантируют аккуратность размещения перегородок, и ящики будут легко выдвигаться, не застревая.

Измерьте расстояние от верха панели В до полки Е, чтобы узнать точную ширину малой перегородки F.

6. Определите длину малой перегородки F (фото D). Выпилите перегородку требуемой длины, а ее ширина должны быть такой же, как у больших перегородок D. Установите перегородку посередине полки Е и закрепите ее шурупами снизу.

7. Положите нижнюю крышку С на корпус и выровняйте ее. Просверлите отверстия для шурупов над серединой кромок деталей боковин A/В и малой перегородки F. Вверните шурупы. Затем выровняйте сверху вторую крышку С и прикрепите ее шурупами к нижней. (Сверлите отверстия для шурупов вдоль переднего и заднего краев крышки под небольшим углом.)

Краткий совет! Не приклеивайте верхнюю крышку к нижней, чтобы легко заменить ее в случае повреждения. А если ввернуть шурупы снизу, то сверху будет гладкая рабочая поверхность без следов крепежа.

8.Из 6-миллиметровой березовой фанеры выпилите заднюю стенку G, подогнав ее размеры к расстоянию между фальцами боковин. Хотя размеры должны соответствовать указанным, убедитесь в этом с помощью рулетки. Выпилив заднюю стенку, отложите ее в сторону.

Универсальный кейс из пластмассовой канистры

Если вы хотите сделать ящик под инструменты своими руками, но нет листа фанеры, тогда можно использовать обычную пластмассовую канистру. Для работы понадобятся:

Ножовка.
Пластиковая тара.
Крепёжные элементы.

Используемая канистра обязательно должна быть прямоугольной формы с удобной рукояткой, которая должна быть расположена по центру. Помимо этого, она должна быть оснащена закручивающейся крышкой, которая будет использоваться в качестве замка.

Сам процесс изготовления ящика достаточно прост. С помощью ножовки необходимо сделать распилы в канистре. Первый распил должен припадать на центр горлышка и рукоятку тары, пробку лучше всего снять, а верхнюю стенку пропилить насквозь. Второй распил выполняется исключительно в горизонтальном направлении. Лучше всего если он будет расположен в верхней части канистры, на торцовых сторонах. Саму пластиковую тару нужно распилить от верхней стенки на расстоянии 4 см, а на боковых сторонах на 3 см.

Когда все распилы сделаны, канистру можно раскрыть. Для этого нужно отогнуть все боковые части верхней крышки с половинками рукоятки. В таком ящике можно хранить различные материалы для крепежа: гвозди, болты, шурупы, гайки. Верхнюю часть нужно закрыть, сложив вместе рукоятки. Фиксируется такое приспособление с помощью закручивающейся крышки.

Чтобы ящик получился максимально прочным, на торцовых стенках необходимо сделать дополнительные зазоры. В самой крышке или в стенках просверливаются небольшие отверстия, в которые вставляются крючки, а также болтики с гайками.

Этот вариант больше всего подходит опытным слесарям, у которых есть необходимое оборудование и материал. Заводские металлические боксы для инструментов изготавливаются из лёгких видов металла, таких как алюминий. В результате этого изделие получается максимально лёгким и прочным. Но вот в домашних условиях работать с алюминием гораздо сложнее.

Этот вариант металлического ящика сможет изготовить даже новичок. Ведь из металла будет сделана самая обычная коробка и специальные перегородки. Изначально вам нужно подготовить основной материал — оцинкованную сталь (толщиной 0,4 мм). Из инструментов нужно подготовить:

Разметочный штангенциркуль.
Угольник металлический.
Линейка.
Молоток.
Пассатижи.
Напильник.
Заточенное керно или маркер.
Наковальня.

Далее делается чертёж и разметка. Отмечать нужно только те места, которые впоследствии нужно будет удалить. Теперь можно приступать к обрезке с помощью ножниц по металлу. После обрезки всего лишнего должна получиться своеобразная геометрическая фигура (крылатый прямоугольник).

Далее необходимо использовать наковальню. Постукивая молотком, постепенно загнуть края заготовки. Лучше не работать в хаотичном порядке, все действия должны быть последовательны. Сначала загибается одна боковина, а затем уже другая. Чтобы завернуть торчащие детали, используются пассатижи.

После этих манипуляций нужно пройтись молотком по всей конструкции, чтобы выровнять её. В этом случае получится небольшая металлическая коробка для хранения инструментов. В дальнейшем можно экспериментировать не только с размерами, но и с формами таких боксов.

Практически в каждом доме есть те или иные инструменты. Когда их становится слишком много, можно самостоятельно сделать многофункциональный ящик для их хранения. Опытные мастера считают, что именно такой бокс считается неотъемлемым атрибутом для хранения различных приспособлений. Такие ящики можно хранить в мастерской и даже брать с собой в дальнюю дорогу.

Этапы работы

Последовательность операций при изготовлении своими руками несложного ящика для слесарных инструментов из фанеры. Днище, стенки и другие детали вырезаются с помощью заранее приготовленного шаблона, контуры которого переносятся на фанерный лист маркером либо специальным карандашом.

Изготовленный лоток приклеивается к днищу между деталями, имеющими отверстиями для рукоятки, и дополнительно закрепляется небольшими гвоздями.

При помощи клея собирается днище и боковины в форме прямоугольников, дополнительно увеличить прочность необходимо гвоздями. Затем следует вставить рукоятку и закрепить ее гвоздями либо любым другим способом.

Внутренние соединения усиливаются путем вклеивания брусков прямоугольного либо треугольного сечения на стыках между стенками, боковинами и днищем. Бруски дополнительно закрепляются винтами или гвоздями.

Варианты классического ящика

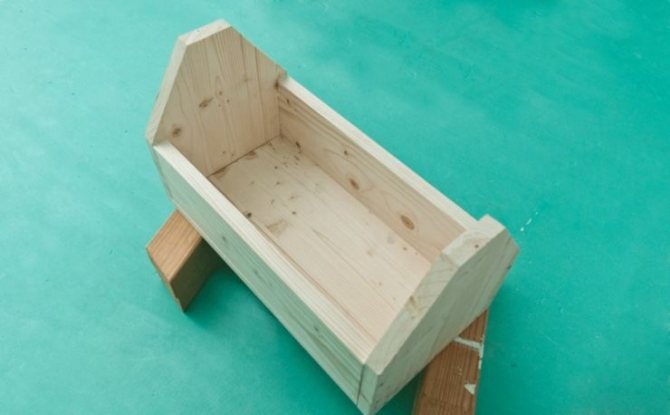

Эта разновидность кейса для инструмента своими руками проста в исполнении. Принадлежности основного набора лежат в поле зрения, каждый на своём месте. Он пригодится для переноса за пределы мастерской. Инструментальные переноски выходят тяжёлыми, поэтому не следует делать их большим или полностью из досок. Некоторые детали можно заменить фанерой.

Открытый с перегородкой

Перед началом работ следует убедиться в том, что материал для заготовок высушен. Для изготовления первого варианта понадобятся следующие материалы и инструменты:

сосновые доски;
фанера;
термический или ПВА клей;
гвозди и шурупы;
ножовка, лобзик или болгарка;
дрель или коловорот и свёрла по дереву;
молоток;
стамеска;
рулетка или линейка;
карандаш или маркер.

В качестве материала подойдёт фанера или обрезки сосновых досок. Согласно чертежу делается разметка и выпиливаются заготовки для корпуса. Вырезаются специальные пазы, в которых будет стоять перегородка. Для их организации понадобится фрезер или ножовка со стамеской.

На чертеже представлены классические размеры, которые оптимально подходят для сборки ящика. Все заготовки вырезаются согласно схеме, при изменении одного параметра необходимо пропорционально отнимать или добавлять у остальных:

поперечные стенки — 2 шт.;
боковины — 2 шт.;
дно;
паз для перегородки.

Все подготовленные элементы отшлифовать, собрать коробку прямоугольной формы. Чтобы конструкция не разваливалась, места креплений и торцы заготовок промазываются клеем. Дополнительно ящик сбивается маленькими гвоздями или скручивается шурупами.

Из брусочков делаются накладки для ручки. Углы заготовок обрабатываются рубанком и шлифовальной шкуркой, крепятся клеем или гвоздиками. Из деревянных реек, обрезанных в размер перегородки, нужно сделать держатели, которые размещают горизонтально на перегородке. Для отвёрток дрелью высверливаются подходящие отверстия. В прямоугольные пазы помещаются плоскогубцы, кусачки и т.д.

Всю конструкцию надо покрыть защитным составом. Для этого можно использовать лак или лакокрасочный материал со специальными добавками.

Органайзер в табурете

При такой конструкции органайзера для инструментов своими руками можно переносить инструмент в нужное место и присесть на него и дотянуться до места, которое находится чуть выше роста. Материалы и инструменты такие же, как и в предыдущем случае. Из фанеры выпиливаются:

Крышка 550х380 мм с вырезом по центру 140х40 мм.
Продольные царги 470х150х540 мм и углом скоса в 75°.
Две боковины 306х380 мм.
Ножки и ручка выполняются из брусков 385х40х50 мм. На торцах отпилить скосы под углом 15°.

Вид самодельной переноски

При желании смастерить что-то более изящное с рельефными формами боковых стоек этот самодельный ящик для инструментов как раз подойдёт. Для начала необходимо взять доски толщиной 16 мм. Из них изготовить детали, как на схеме, и взять круглую палку из алюминия или другую металлическую трубку.

По линиям, параллельных краям, на боковых стенках высверливаются отверстия под саморезы для скрепления конструкции. Шлифовальной бумагой или электрической машинкой снимаются заусенцы и сглаживаются острые углы. После этого выполняется сборка подготовленных деталей: при помощи клея и шурупов скрепляются дно и боковины.

Тем же методом по разметке устанавливаются вертикальные стойки, между которыми фиксируется горизонтальная рукоять. Саморезами прикручиваются держатели для отвёрток. Вся поверхность очищается от излишков клея и пыли.

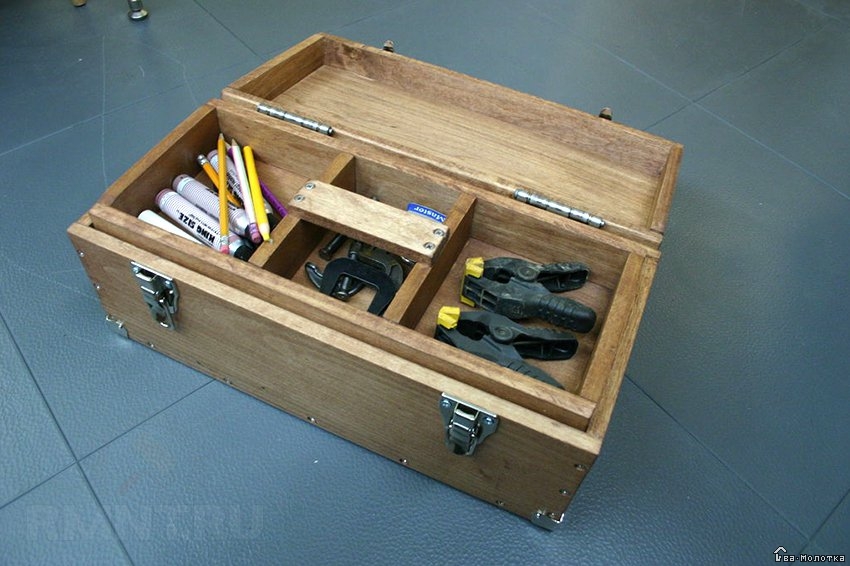

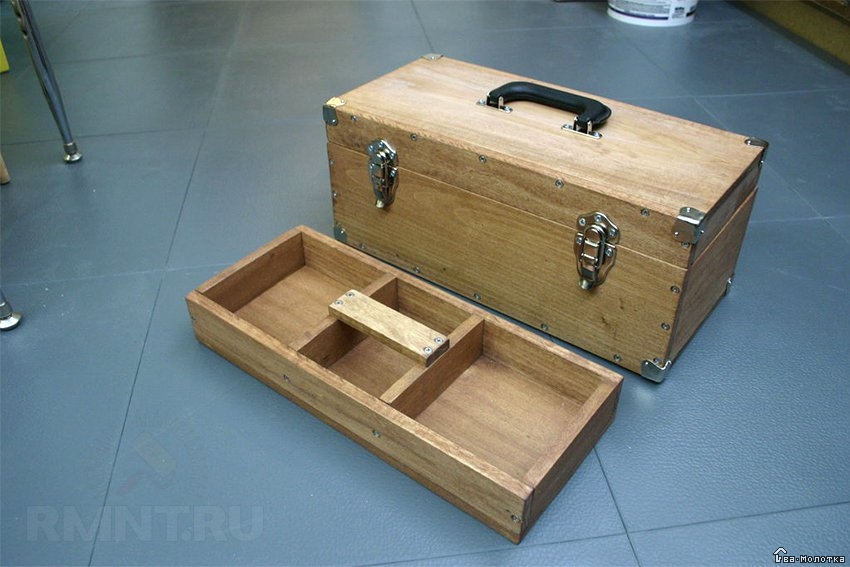

Деревянный ящик с крышкой

Необходимый набор инструментов различается в зависимости от хобби или профессии, соответственно, и внутреннее устройство ящика может быть разным. Следующий вариант инструментальной переноски подходит для любого оборудования, отличается солидностью и надежностью.

Используйте для ящика легкую древесину: сосну, липу или тополь. Оптимальная толщина остроганных досок — 12 мм, более тонкие сложнее скреплять, а толстые увеличат вес конструкции.

Необходимая фурнитура:

Ручка.
Уголки — 8 шт.
Защелка — 2 шт.
Петля — 2 шт.

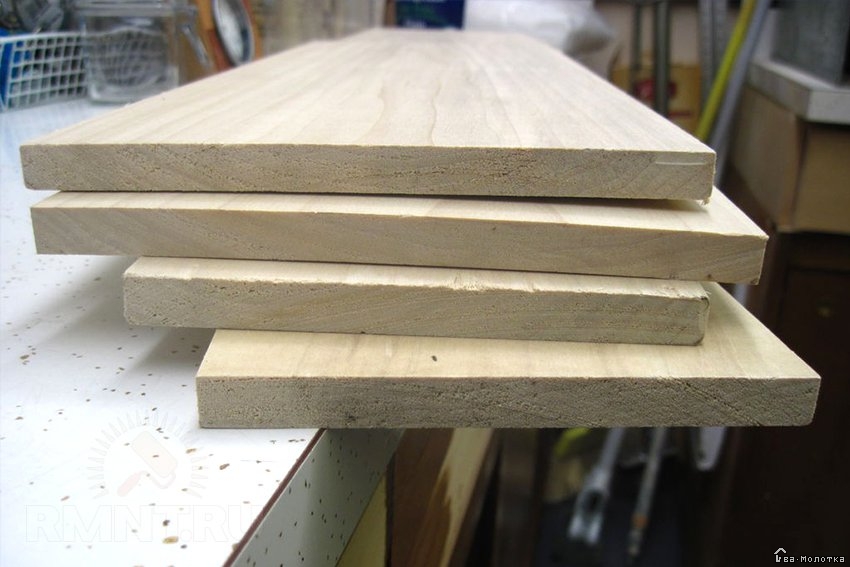

Разметьте пиломатериал по чертежам и нарежьте заготовки.

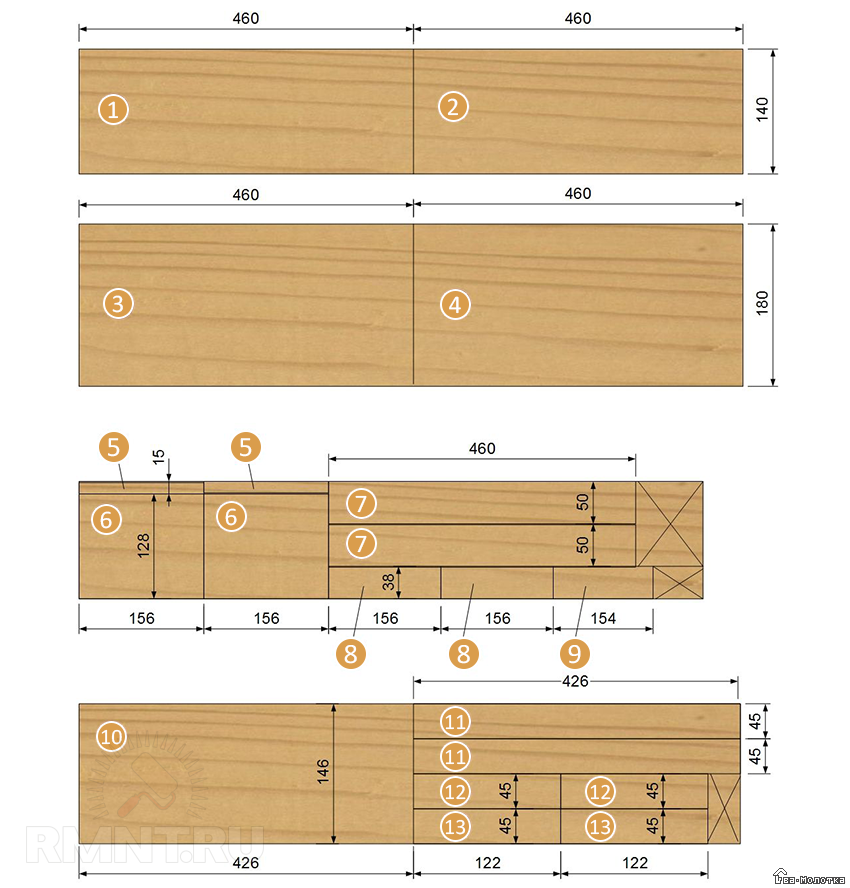

Раскрой заготовок для ящика

Таблица. Список деталей

Детали	№ на раскрое
Корпус
Передняя стенка	1
Задняя стенка	2
Дно	3
Опорная рейка	5
Боковая стенка	6
Крышка
Панель крышки	4
Длинная планка	7
Короткая планка	8
Переносной лоток
Ручка	9
Дно	10
Длинная стенка	11
Короткая стенка	12
Перегородка	13

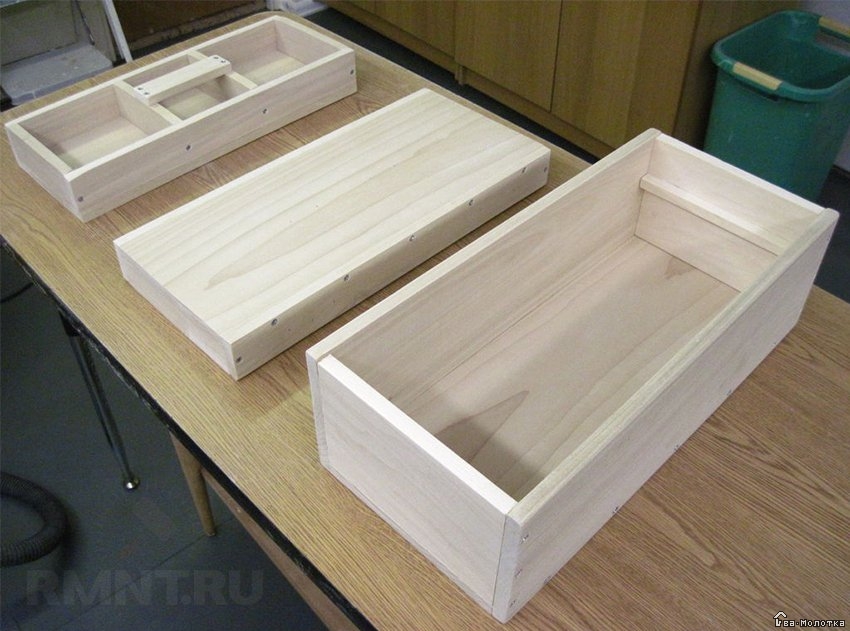

Убедитесь в правильности раскроя, сложив из заготовок коробку. Отшлифуйте поочередно все детали наждачной бумагой № 220 и промаркируйте их. Соберите нижнюю часть и крышку ящика, используя для фиксации заготовок струбцины, угловые зажимы или монтажные уголки. Промазывайте столярным клеем обе состыковываемые поверхности.

Высверливайте под шурупы направляющие отверстия и делайте раззенковку под шляпки, а после скрепления деталей вытирайте излишки клея ветошью.

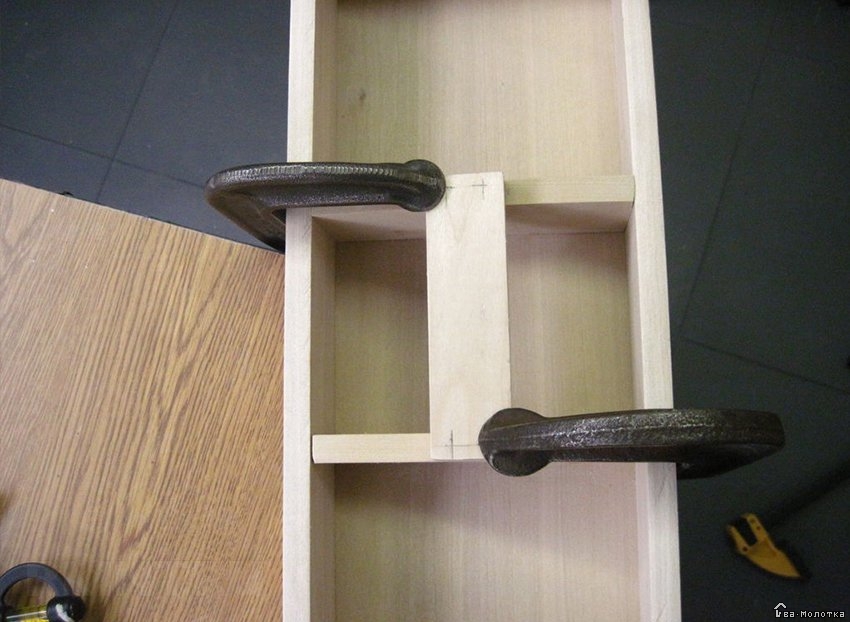

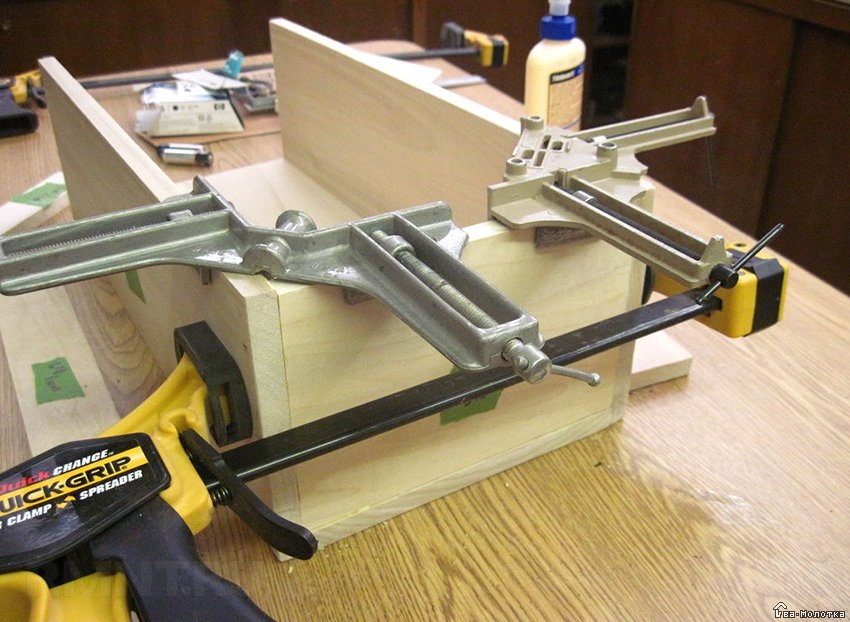

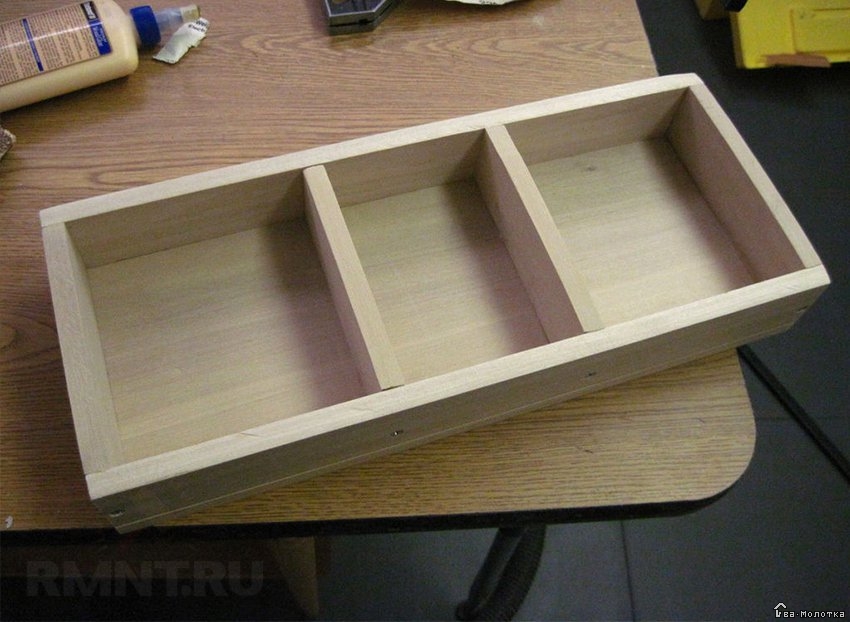

Скрепите заготовки корпуса переносной части. Поставьте на место разделительные перегородки, прикрутив их шурупами с боков и снизу.

Прикрутите посередине ручку переноски.

Установите внутри ящика опорные рейки на расстоянии 30 мм от верха.

Зачистите мелкой шкуркой следы карандаша и заусенцы около шурупов, сдуйте пыль с поверхности.

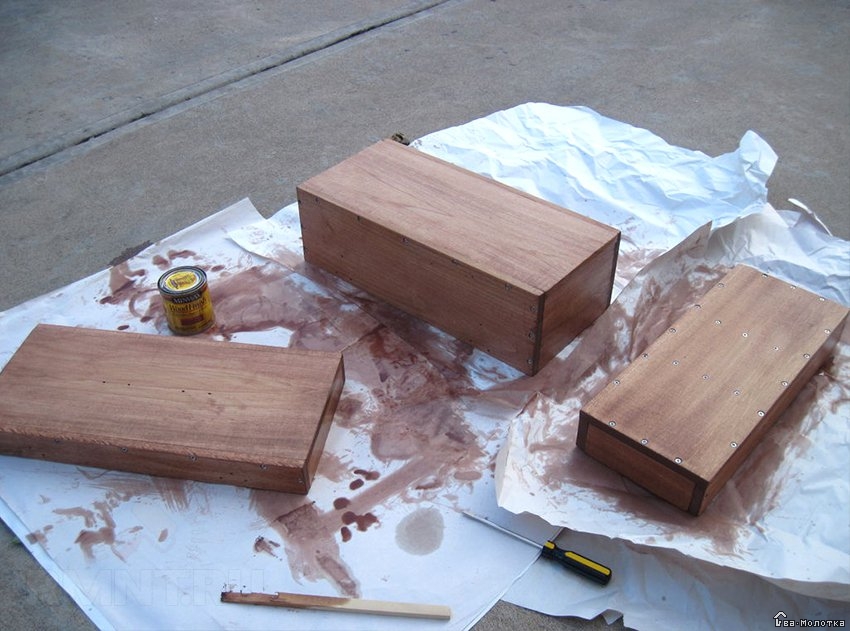

Покройте ящик слоем полиуретанового лака, после высыхания снимите поднявшийся ворс «нулевкой» и повторите отделку.

Выровняйте петли по щели между корпусом и крышкой ящика. Наметьте и сделайте направляющие отверстия для винтов глубиной 10 мм, закрепите петли.

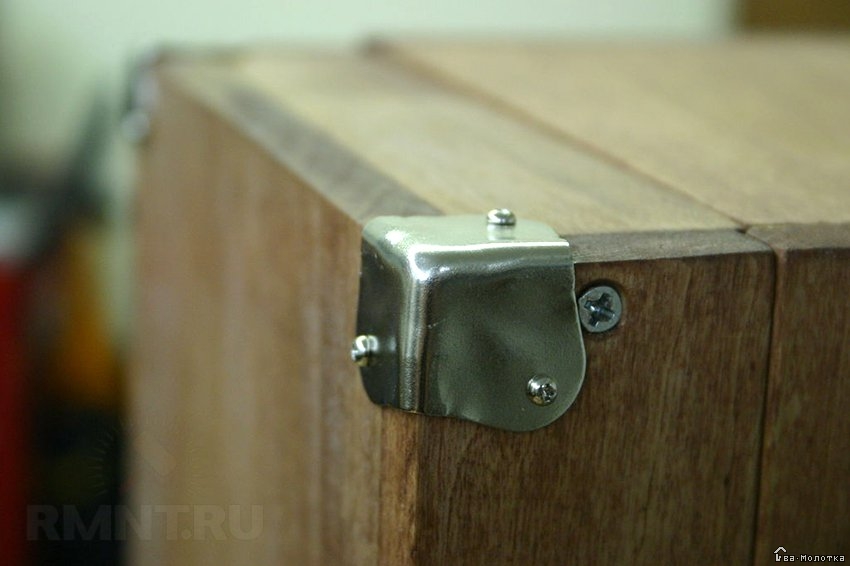

Прикрутите угловые накладки, используя мелкие винтики.

Установите на крышку ручку и защелки.

Заполните готовый ящик инструментом.

При желании разместите в большом отделении ящика контейнеры с разделителями или кассеты для хранения мелочевки.

Теперь приступаем к внутреннему обустройству органайзера.

Перед началом работы ещё раз тщательно продумайте, для каких инструментов будет предназначаться кейс. От этого будет зависеть форма, размер и количество ячеек для хранения.

Чаще всего такие органайзеры используются для хранения ручного инструмента.

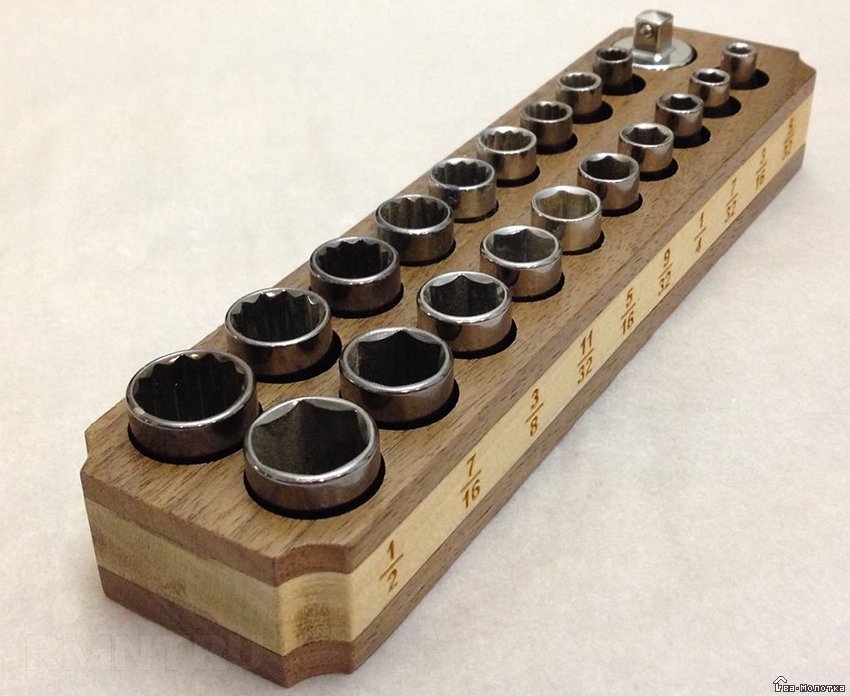

Отвёртки, молоток, ножовка, пассатижи, стамески удобно расположить на внутренней стороне крышки. Зафиксировав их при помощи полоски резины.

Для хранения мелких деталей, таких как гвозди, болты, гайки, шайбы сделайте ячейки из оставшейся фанеры, нарезав её на детали нужного размера и скрепив их при помощи клея и саморезов. Под крупный электроинструмент изготовьте секции большего размера

Таким образом, можно сделать кейс для хранения инструментов любых форм и размеров отвечающий всем нашим требованиям. Главный плюс такого органайзера является его доступность и простота сборки.

Все соединения произведены при помощи клея и саморезов, что делает работу доступной даже начинающему мастеру. А фанеру, из которой сделан кейс, можно приобрести в любом строительном магазине.

Сборка

Сначала собирается каркас стеллажа, затем к нему крепятся деревянные полки саморезами. Полки стеллажа заполняют выдвижными корзинами, органайзерами, контейнерами и другими держателями. На перфопанель прикрепляются крючки, магниты и магнитные ленты. На них размещают инструменты. Для удобного закрепления плоскогубцев на перфопанель устанавливают крепление в виде перекладины. Контейнеры заполняют мелкими крепежными элементами, инструментом. Садовый инвентарь, велосипеды, шины и колеса, лыжи, коньки и санки развешивают на держатели или стойки, или размещают по контейнерам.

Ящик для хранения инструментов с крышкой

Чуть более сложный, но и более практичный вариант, часто называется «ящиком плотника» (Carpenter’s Toolbox). От отличается массивностью стенок и днища, наличием откидной крышки с ручкой для переноски и съемного отделения для мелочей.

Ниже приведена раскладка деталей и порядок их сборки

Важной особенностью данной модели является сборка на саморезы (шурупы), что заметно упрощает работу для неопытного столяра (плотника). В отличие от системы шип-паз, такая сборка не требует обязательной и точной выборки пазов на боковых кромках деталей

Для изготовления инструментального ящика своими руками потребуется:

качественная древесина или фанера с толщиной не менее 8 мм для стенок и 12 мм для дна. Площадь листового материала или размеры деталей показаны на раскладке деталей;
шурупы или гвозди для сборки, фурнитура для крышки (рояльные или мебельные петли подходящего размера, держатели для кожаной ручки, замочки), тонкие шурупы или гвозди для крепления фурнитуры, кожаная полоса для ручки или готовая ручка;
шуруповерт или отвертка для закручивания шурупов (либо молоток для забивания гвоздей), электролобзик или ручная пила для раскроя деталей, инструмент для фрезерования пазов под сборку.

Дополнительно необходим инструмент для разметки и измерений.

Выпиленные детали обрабатываются по торцам для удаления заусенцев и шероховатостей и собираются согласно инструкции:

выполняется сборка составного днища и крышки

Важно правильно выполнить пазы и обеспечить четкое совпадение геометрии деталей; собирается контейнер для мелочей; на боковые стенки крепятся упоры и уплотнительные накладки для вставки контейнера; соединяется дно с боковыми стенками; производится сборка крышки (верхняя деталь и четыре боковых); на крышку и одну из боковых стенок монтируются петли и замочки (разметка по месту); крепится ручка крышки (это можно сделать на стадии ее сборки); проверяется работоспособность конструкции, закрывание крышки и замков.. Обработка деталей влагозащитной или защитно-декоративной пропиткой либо покрытием осуществляется после окончательной сборки или до установки фурнитуры (в зависимости от типа покрытия). Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры

Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры

Обработка деталей влагозащитной или защитно-декоративной пропиткой либо покрытием осуществляется после окончательной сборки или до установки фурнитуры (в зависимости от типа покрытия). Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры.

При правильно подобранной породе дерева и фурнитере, качественной работе, такой переносной ящик для инструментом смотрится очень эффектно и солидно, не уступая промышленным изделиям.

Достоинства и недостатки фанеры

Фанера – это строительный материал, состоящий из нескольких древесных слоев, которые склеены между собой. Широко применяется во многих строительных отраслях, в том числе и при изготовлении разноплановой мебели. При этом ящик из фанеры может иметь преимущества и недостатки:

Сравнение преимуществ и недостатков фанеры
Преимущества	Недостатки
Благодаря наличию нескольких слоев древесины, обладает высокой степенью прочности	С течением времени древесина может накапливать влагу, что приведет к расслоению основы
Из-за наложения древесных слоев и наличия клея полотно не деформируется, не трескается, не скручивается	Не желательно использовать для строительства на улице
Невысокая стоимость по сравнению с натуральной древесиной	Чтобы сохранить целостность листа надолго, нужно наносить специальное защитное покрытие.
Так как в процессе изготовления применяется дерево, то фанера относится к экологически натуральным типам стройматериала.	При работе с таким сырьем, стоит использовать специальные инструменты, чтобы не нарушить структуру слоев
Присутствует широкое разнообразие по цветам, ширине плиты и узору	Не выдерживает большую массу, поэтому не используется как основа в конструкциях, предназначенных для удержания груза

В любом случае, плитный материал, состоящий из слоев древесины, активно используется при изготовлении мебели и внутренней отделке помещений. В данной интерпретации – это прочный, надежный и дешевый материал.

Мастерская в шкафу

Нелегко что-то мастерить своими руками, если у вас относительно небольшая квартирка и нет своего уголка, где можно заниматься любимым хобби. Есть много разных способов решить эту проблему, было бы желание. Здесь представлен вариант, как сделать мастерскую в шкафу, а почему бы и нет? Конечно, это должен быть достаточно большой шкаф. Ну а провести освещение, сделать рабочий стол, полки или стенды для инструментов, это уже не проблема. Преимущество размещения мастерской внутри шкафа заключается в том, что, когда у вас нет больше времени для продолжения проекта, вы можете просто его закрыть до следующего раза, когда появится свободное время. Дверь на замок и никто ничего не тронет.

Вот что понадобилось для этой конкретной мастерской в шкафу:

фанера 15 мм для скамейки и 10 мм для выдвижного ящика
лист МДФ
выдвижной ящик, можно купить или сделать своими руками
стальные уголки, чтобы закрепить полки и столешницу
много шурупов разного калибра
крючки и стойки для инструментов, тоже можно купить готовые
светодиодные ленты и к ним блок питания

Пошаговых фотографий автор не делал, в галерее просто показаны отдельные детали шкафа, но подробную инструкцию по изготовлению можно прочитать на сайте, ссылка под галереей.

Источник фото: www.instructables.com/id/Workshop-in-a-Wardrobe/

Как сделать в шкафу мастерскую

Подобную мини мастерскую в шкафу можно установить в любой комнате, выглядит вполне прилично, как обычный шкаф. В данном случае это прихожая.

Процесс изготовления и сборки очень детально показан на пошаговых фото, автор не поленился и сделал 130 снимков. Но все-таки желательно прочитать инструкцию, она написана на форуме, ссылку найдете под галереей. Есть много интересных нюансов, советов и пояснений, от распиловки деталей до установки освещения. Обязательно прочитайте, почерпнете для себя много новой и интересной информации.

Источник фото: www.chipmaker.ru/topic/118489/

Подведем итоги

Как видите, существует множество различных конструкций ящиков из фанеры. В этом материале представлены далеко не все из них, однако, вы можете найти нужный вам чертеж или почерпнуть идею на просторах интернета. Впрочем, сделать чертеж многие из вас способны и сами, просто используя в качестве ориентира материалы, представленные в статье, которую вы сейчас читаете, при этом определяя для изделий собственные размеры.

Ящик можно собирать и без чертежей, на глаз, однако, такой высший пилотаж – признак высочайшего мастерства в области сбора мебели. Если вам это по силам, значит дерзайте, и все обязательно получится таким, каким задумывалось.
