Что такое соленоидный электромагнитный клапан, назначение, устройство и принцип действия

Содержание

Несколько советов по правильному выбору устройства

Существует несколько важных параметров, на которые стоит обратить внимание при выборе соленоидного клапана. Одним из основных показателей является размер входного и выходного отверстия

Ассортимент электромагнитных изделий очень широк. Они могут иметь отличительные черты в конструкции. Но, как правило, это не влияет на рабочие характеристики. Очень популярными являются однодюймовые соленоидные устройства, которые имеют свой пропускной показатель — до 40 л/мин.

Важную роль играет размер выходного отверстия клапана, от него зависит пропускная способность устройства

Если вам необходим клапан с как можно большей пропускной способностью, то можно приобрести устройство серии SVR. Нормально закрытый клапан этой серии обладает показателями пропуска жидкости до 100 л/мин.  Цены на разные клапаны отличаются и определяются по их качественным характеристикам.

Конструктивные особенности регулятора


Регулятор расположен в корпусе дроссельной заслонки, крепится чаще на два винта. Если установка предполагает рассверленную верхушку болта, то для прочистки регулятора потребуется полный демонтаж заслонки. Главные комплектующие датчика:

  • корпус регулятора;
  • клапан;
  • подшипник шариковый;
  • пружина;
  • ротор;
  • винт;
  • обмотка статора;
  • штекер.

По типу работы регуляторы разделяются на роторные, шаговые, соленоиды. Регулятор соленоидного типа работает на электромагнитой силе. При подаче напряжения на катушку происходит втягивание сердечника, заслонка поднимается, открывая доступ воздушному потоку. При отключении соленоида заслонка закрывается. В конструкции шагового регулятора предусмотрен магнит кольцевой и четыре типа обмотки. Напряжение подается поочередно на каждую обмотку, возникает магнитное поле, в котором начинает вращаться ротор, связанный с заслонкой, происходит открытие и закрытие механизма.

Роторные датчики имеют схожий принцип работы с соленоидом, в качестве подающей силы используется ротор.

Электромагнитный клапан карбюратора Ваз 2109

Предпосылки для проверки электромагнитного клапана карбюратора следующие: машина периодически (либо вообще постоянно глохнет на холостом ходу). Электромагнитный клапан в карбюраторе солекс предназначен для подачи топлива в первую камеру карбюратора на холостом ходу. То есть этот клапан предназначен для того, чтобы карбюратор приготавливал рабочую смесь при закрытой дроссельной заслонке. Управляет клапаном экономайзер холостого хода — электронное устройство, включающее клапан при оборотах двигателя менее 1800 оборотов в минуту, и выключающее его при оборотах выше. Принцип работы электромагнитного клапана чрезвычайно прост: есть 12 вольт на фишке клапана — он открыт и через него течет бензин, нет напряжения — клапан закрывается и подача бензина прекращается.


Электромагнитный клапан карбюратора Ваз

Обратим внимание на один важный момент: у очень многих автомобилей данного семейства экономайзер холостого хода выведен из работы. То есть напряжение на клапан подается не с экономайзера, а напрямую, при включении зажигания

Поэтому Вам очень важно понять что управляет электромагнитным клапаном,так как сам клапан может быть исправен, а неисправна система управления клапаном. Давайте проверим сам клапан: заведите двигатель и оставьте работать на холостых оборотах (если проблема с тем, что двигатель глохнет возникает периодически)

Перед этим снимите воздушный фильтр с карбюратора, чтобы облегчить доступ к клапану. На работающем на холостом ходу двигателе снимите фишку с клапана. Двигатель должен заглохнуть. Если он не заглох, значит на вашем карбюраторе неправильно настроен холостой ход, но это уже другой вопрос. То что двигатель глохнет при снятии фишки, говорит о том, что в данный момент клапан работает. Глушим двигатель и ключом на 13 выкручиваем клапан из карбюратора. Теперь проверим его работу с помощью аккумулятора.


Подключаем +12В

Найдите кусок провода длиной сантиметров 30 и подсоедините его к массе аккумулятора. Сам клапан штырьком поставьте на клемму +12В и подключите массу к корпусу клапана.


Замыкаем массу на корпус

Должен раздаться щелчок: катушка втягивает шток клапана. Пощелкайте клапаном, если каждый раз он отрабатывает, то он исправен. Если же никаких щелчков вы не слышите, то такой клапан 100% неисправен. Если получилась такая ситуация ,что клапан работает как исправный, но при этом автомобиль иногда глохнет,то купите новый. Стоит он недорого, порядка 5$.


Протекание топлива через клапан

Если же клапан работает нормально но автомобиль всегда глохнет на холостом ходу, попробуйте следующее. Возьмите провод длиной около 1 метра,один конец его посадите на + 12 В аккумулятора, а другой на штырь клапана.Теперь клапан всегда открыт. Заведите машину, отпустите педаль газа,чтобы был холостой ход. Теперь машина глохнуть не должна, так как через постоянно открытый клапан холостого хода всегда открыт проток бензину. Если же машина все равно глохнет — продуйте клапан сжатым воздухом. Причина того, что от аккумулятора клапан работает, а от фишки нет в неисправности электронного экономайзера, но это ничего страшного, большинство владельцев девяток ездят без него. Необходимо просто протянуть провод от Б катушки зажигания на фишку клапана. Включили зажигание электромагнитный клапан открылся и открыт все время до выключения зажигания. Существенного перерасхода топлива от этого не будет.

На Главную

Установка электромагнитного клапана для воды своими руками

По типу соединения с трубопроводом бывают:

  • фланцевые клапаны;
  • резьбовые клапаны.

При установке и использовании электромагнитных клапанов нужно помнить о таких важных моментах:

  1. Перед началом установки своими руками соленоидного устройства для воды, рекомендуется провести подготовительные работы. В них входит зачистка труб и их разметка.
  2. Место для монтажа клапана должно быть на видном месте, чтобы к нему был свободный доступ. Компактные размеры соленоидных клапанов упрощают эту задачу.
  3. Категорически возбраняется производить установку устройства, если электромагнитная катушка будет выполнять функции рычага.
  4. Монтаж и демонтаж устройства проводят в обесточенном состоянии.
  5. Желательно, чтобы система водоснабжения была оснащена грязевым фильтром. Это предотвратит забивку изделия инородными частицами.
  6. Электромагнитный клапан не должен подвергаться нагрузкам от веса труб.
  7. На поверхности клапана имеются специальные стрелки, которые указывают направление движения среды. Установка производится по ним.
  8. Если монтаж производится на открытой местности, то следует защитить устройство специальными изоляционными материалами.
  9. Для уплотнителя соединения клапана и трубы рекомендуют использовать ФУМ-ленту.
  10. Подключение устройства к электросети производится с помощью кабеля. Он должен быть гибким и меть сечение жил не менее 1 мм.

Запорную и регулирующую арматуру следует выбирать и устанавливать согласно произведенным заранее расчетам. Применять тот или иной вид клапана нужно в зависимости от типа трубопровода и транспортируемой по нему среды.

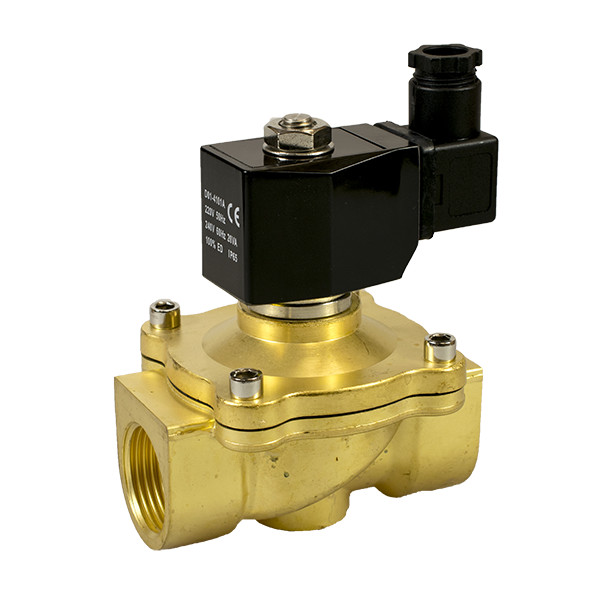

Электромагнитный (соленоидный) клапан нашел свое применение в различных трубопроводных системах. Их используют для рабочей перекачки жидкостей, воды, паров, газов и иных не агрессивных сред.

В основе работе подобных устройств лежит регулировка воздуха, воды, нефтепродуктов, а действие устройства базируется на электромеханическом принципе. Для этого используются электрические импульсы в запорном механизме, которые включаются или выключаются в автоматическом режиме или через ручное управление. Устройство такого типа всегда можно установить на ту часть трубопровода, к которой имеется свободный доступ. Для этого предусмотрены различные системы крепления.

Изготавливаются из различных материалов. Они бывают латунными, стальными из нержавеющей марки, чугунными и пластиковыми. Также специалисты отличают механизмы по типу подключения. Их подразделяют на фланцевые, муфтовые и быстросъемные. Пользователи могут иметь в наличии устройства по прямому, бистабильному, пилотному типу действия. Также существуют модели клапанов с ручным дублером, мембранные и поршневые. По типу исполнения они подразделяются на нормально-открытые и нормально-закрытые.

Клапаны устанавливаются на трубопроводных системах промышленных предприятий, а также в жилых домах, комплексах сельскохозяйственного орошения. Изделия способны работать при экстремальных температурах от минус двадцати до 120 градусов Цельсия. Они сохраняют работоспособность при оптимальных значениях давления в 10 бар. При совершении работы с некоторыми материалами требуется установка специальной мембраны NBR. На все виды механизмов устанавливается гарантия качества, продолжительность не менее одного года. Купить электромагнитные (соленоидные) клапаны по выгодной цене в Москве с доставкой по всей России.

Современная промышленность выпускает много разнообразных кранов и вентилей для регулирования потока жидкости. Для любой сферы применения можно найти подходящий. Однако пытливые умы домашних мастеров не оставляют попыток разработать и воплотить в жизнь собственные конструкции. Иногда это вызвано желанием сэкономить, но чаще- стремлением проверить собственные силы как конструктора, машиностроителя, слесаря и электротехника.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

  • Корпус с подводящим и отводящим патрубком.
  • Рабочая камера с седлом.
  • Тарельчатый, шаровой или лепестковый запорный элемент.
  • Возвратная пружина.
  • Шток, соединенный с запорным элементом и сердечником соленоида
  • Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Преимущества использования электромагнитных устройств

Главным преимуществом электромагнитного клапана на воду является то, что он позволяет быстро регулировать поток транспортируемой среды в системе. Для выполнения своих функций устройству необходимо всего лишь 2-3 секунды

Из-за этого соленоидная модель представляет собой достаточно важное устройство в системах водоснабжения квартир и частных домов

Оно также дает возможность регулировать температуру регуляцией потока теплоносителя. Электромагнитное устройство позволяет плавно распределять температуру в системе отопления, благодаря чему предотвращает ее загрязнение. А это напрямую позволяет продлить срок службы всей отопительной системы.

Из-за того что устройство в своей конструкции не имеет быстроизнашивающихся механических деталей, соленоидные модели являются более надежными. Такое устройство может быть смонтировано в системах с самыми различными показателями давления, так как данная характеристика не влияет на его работу.

Именно из-за подобных характеристик электромагнитные модели занимают доминирующие позиции среди запорной арматуры на рынке.

Подключение электромагнитного клапана к системе полива огорода

Для небольшого сада лучше подойдет электромагнитный клапан для полива -12 вольт (NT8048). Он безопасен, поскольку при попадании воды на контакты и при касании мокрыми руками удара током не произойдет. Возможность его подключения к аккумуляторной батарее на 15 АЧ позволяет работать без подзарядки в течение недели. Несложно также будет сделать питание от щитка через сетевой адаптер.

Подача воды обеспечивается из накопительного бака, установленного на высоте не менее 2 м. Вода в нем набирается из централизованной системы. Заполнение контролируется поплавковым датчиком, соединенным с пробковым вентилем. Отсутствие насоса снимает много проблем. Полив сада самотеком происходит в течение нескольких часов и при этом его не надо контролировать. Все управление поливом возьмет на себя электронный таймер, подключенный к розетке.

Клапан устанавливается в напорную магистраль системы полива. Катушка электромагнита подключается к выходу адаптера через кабель с помощью клемм. Их можно закрыть сверху герметиком для защиты от воды.

Все устройство удобно разместить в подсобном помещении, куда можно провести розетку. К ней последовательно подключаются таймер, адаптер и катушка электромагнита. Остается настроить режим полива. Время выбирается утреннее и вечернее, чтобы было минимум испарений, а растения не обгорали на солнце. Устанавливается продолжительность полива, которая затем подбирается экспериментально.

На разные виды растений полив должен отличаться. Систему можно постепенно усовершенствовать, добавляя новые клапаны. К каждому из них можно подключить свой таймер или установить общий микроконтроллер, задавая программу полива.

На отводящих трубопроводах можно установить клапаны от старых стиральных машин, что позволит прилично сэкономить на стоимости системы полива.

Электромагнитный водопроводный клапан

Многим известен удобный и недорогой клапан электромагнитный для полива NT8048DC12V со следующими характеристиками:

  • постоянный ток;
  • давление — 0,8 МПа;
  • диаметр трубы — 1/2 » ;
  • пропускная способность — 25 л/мин;
  • температура воды — не более 50 0 С.

Достоинством клапана является поддержание его открытым за счет потока жидкости, а не электромагнита. При эксплуатации следует периодически очищать сетчатый фильтр. Клапан является основой полива и совершенно электробезопасен благодаря низкому напряжению. Удар током полностью исключен. Питание обеспечивается от аккумулятора или от сети через гальваническую развязку.

Основные элементы электромагнитного клапана и принцип действия

Клапан электромагнитный  для воды и других сред включает в себя такие составляющие:

  • корпус;
  • крышка;
  • мембрана и уплотнение;
  • плунжер;
  • шток;
  • электрическая катушка.

Корпус устройств, как правило, изготавливается из латуни, нержавеющей стали (для улучшения антикоррозийных качеств) и чугуна. Огромной популярностью пользуются пластиковые электромагнитные клапаны для воды.

Для изготовления плунжеров и штоков используются материалы, которые обладают магнитными свойствами. Электромагнитные катушки выпускаются в специальном защитном корпусе, который обладает высокими показателями герметичности. Обмотка для катушек состоит в основном из медной проволоки или эмалированного провода. Работа таких устройств осуществляется путём подачи напряжения на катушку.

Мембраны изделий производятся из полимерных материалов, которые обладают высокими показателями эластичности.

К таким материалам относятся:

  • мембраны EPDM, NBR, FKM.
  • уплотнения PTFE или TEFLON.

Клапаны изготавливаются из разных материалов, корпус может быть пластиковым, латунным или чугунным

Термические свойства мембран и уплотнений сведены в таблицу № 1.

Название Материал Температура (min), °С Температура (max), °С
EPDM Этилен-пропиленовые каучуки –40 +140
NBR Нитрил-бутадиеновые каучуки –30 +100
FKM Фторкаучук –30 +150
PTFE Политетрафторэтилен –50 +200
TEFLON Политетрафторэтилен –50 +250

Таблица 1

Принцип работы электромагнитного клапана для воды

Если возникла необходимость в перекрытии подачи транспортируемой среды, то с управляющего аппарата на электромагнитную катушку подаётся импульс. В результате этого сигнала середник прибора опускается или поднимается (это зависит от разновидности изделия) и перекрывает воду

После того, как напряжение исчезнет, середник возвращается обратно и движение среды возобновляется.Важно! Клапаны применяются в разных средах, которые обладают индивидуальными показателями давления и температур. Выбор модели должен соответствовать характеристикам среды, иначе устройство не прослужит долго

Виды автоматического водопроводного затвора

Соленоидный клапан (его виды) бывают двух категорий, главным отличием которых является их принцип работы включения и выключения механизма:

  • прямого действия;
  • пилотного действия.

Кроме этого они бывают нескольких основных видов, у которых есть свои функциональные особенности. Устройства бывают:

  • нормально открытыми (или нормально закрытый). В том случае, если на катушку не подается напряжение данное устройство остается в открытом (если это нормально открытый), и таким образом не препятствует движению потока. В случае с нормально закрытым клапаном все наоборот;
  • бистабильными. Как только поступает напряжение, рабочие положения переключаются.

По виду катушек устройства делятся на:

  • постоянного тока – катушка у устройств данного типа имеет малую силу электромагнитного поля;
  • переменного тока – у данных устройств катушки обладают достаточно мощным электромагнитным полем.

Помимо того агрегаты подразделяются по типу работы:

  • одноходовой;
  • двухходовой;
  • трехходовой.

У одноходовых всего один патрубок и они не могут совместить в себе разные потоки жидкостей. Двухходовые обладают двумя патрубками (входным и выходным). Принцип работы одноходового и двухходового устройства действует на методе функционирования шара или конуса, который используется для закрытия.

Трехходовые соленоидные клапаны для воды в своей конструкции имеют целых три патрубка и могут работать на основе смешения потоков жидкости. Кроме того, устройства данного типа могут контролировать и регулировать температуру с применением смешивания потоков воды. Существуют также взрывозащищенные модели, используемые в работе с взрывоопасными средами. Данные клапаны делаются и огнеупорных и прочных материалов. Есть также вакуумные клапаны.

По типу соединения с трубопроводом делятся на:

  • фланцевые клапаны;
  • резьбовые клапаны.

Полезная информация! Есть особый тип устройств называемый отсечным. Данный тип устройств мгновенно могут отключать трубопровод либо закупоривать одну из труб во время аварии.

Регулирующую и запорную арматуру необходимо выбирать и монтировать, только опираясь на расчеты произведенные ранее. Использовать тот или другой вид клапана (нормально закрытый, двухходовой, прямого действия и т.д.) необходимо в зависимости от типа трубопровода и от того, какой тип среды по нему транспортируется.

Область применения

Электромагнитный клапан является достаточно полезным устройством и применяется в различных сферах. В основном область применения определяют, ориентируясь на материал, из которого изготовлен вентиль. Такие изделия используются в стиральных машинках, канализационных системах, в поливочных конструкциях, для контроля гидравлических систем, в отопительных системах и т. д.

Электромагнитный клапан можно установить на водопроводную или отопительную магистраль в своем доме

Помимо этого, соленоидные модели используют для контроля и регуляции транспортировки разнообразных агрессивных сред на производствах. Производственные устройства могут иметь огромный диаметр. Категорически запрещается применять изделия из латуни в агрессивных средах, таких как: кислота, дизельное топливо.

Назначение и применение соленоидов

Основное назначение соленоидов и подобных им устройств – перенаправление или блокировка движения жидких сред в трубопроводах различного типа и назначения. В бытовых условиях они применяются в автомашинах, в обычных водопроводах, а также в отопительных сетях и в системах полива дачных участков. В промышленности эти устройства устанавливаются для регулирования потоков технических жидкостей и газов, транспортируемых по разветвленной трубной сети, управления отсечными клапанами.

Они также могут устанавливаться в оборудовании, где требуется автоматическое управление клапаном в зависимости от условий эксплуатации. В этом случае к комплекту соленоидного устройства может прилагается особый киповский датчик, чувствительный к утечке, например. В этом случае при обнаружении течи аварийный сигнал с сенсора подается на специальный контроллер, который после обработки информации выдает команду на закрытие клапана.

Сферы применения

Автоматический водопроводный затвор представляет собой достаточно полезное устройство, которое используется в самых различных сферах. Этот агрегат успешно используют в различных отраслях домашнего и народного хозяйства, а кроме того в различных производственных отраслях. Множество воздуховодов и водопроводов разной степени сложности конструкции успешно используют данное изделие в своей работе.

Оборудование с соленоидным приводом наиболее популярно в конструкциях, где большая часть приборов работают по принципу автоматического управления. Главным образом выбор области применения определяется, исходя от материала, из которого изготовлен вентиль. Подобные устройства можно встретить в стиральных машинах, системах канализации, оросительных системах, для контроля систем гидравлики , системах отопления и многих других.

Наибольшую популярность он получил в:

  1. Орошении. Используется при поливе огородов, садов, оранжерей. При монтаже такого устройства все процессы становятся автоматическими. Электромагнитное устройство с сервоприводом (220,24,12 В) если к нему подключить таймер, позволит задавать временные интервалы работы и отключения устройства. Он может находиться в нормально открытом или закрытом положении. Такие ритмы позволят руководить регулировкой потоков воды. Преимущества использования такого устройства более чем очевидны – нет необходимости тратить время для постоянного контроля над поливной системой.
  2. Канализации. Электромагнитный клапан(12, 24 В) для воды довольно широко применяется для того чтобы регулировать подачу воды в общественных душевых и туалетах. Тут так же используется таймер который позволяет автоматически включать и выключать подачу водяного напора.
  3. Моечных системах. Соленоидный водопроводный клапан(220, 24, 12 В) позволяет обеспечить своевременный слив воды во время мойки автомобиля. Более того подобное устройство в бытовых и промышленных стиральных машинах.
  4. Крупномасштабных кухнях. Электромагнитный клапан подачи sp6135 (220, 24, 12 В) является поистине неотъемлемым устройством на конвейерных системах изготовления хлебобулочных изделий, регулировки уровня подачи воды к промышленным посудомоечным системам и кофейным комбайнам.
  5. Точном дозировании. Электромагнитный затвор для горячей воды играет не последнюю роль при процедурах смешивании различного сырья и материалов.
  6. Отопительных системах. Водяной соленоидный клапан(220, 24,12 В) предотвращает возникновению перебоев при работе систем отопления. Устройство позволяет восполнить потери при постепенном испарении воды на магистральных отопительных трассах.

Кроме того, электромагнитные модели применяются для регулировки и контроля транспортировки различных агрессивных сред на производствах. Устройства, использующиеся на производстве, могут быть довольно большого диаметра. Категорически воспрещается использования моделей из латуни при работе с агрессивными веществами, такими как, например, дизельное топливо или кислота.

Несколько советов по правильному выбору устройства

Существует несколько важных параметров, на которые стоит обратить внимание при выборе соленоидного клапана. Одним из основных показателей является размер входного и выходного отверстия

Ассортимент электромагнитных изделий очень широк. Они могут иметь отличительные черты в конструкции. Но, как правило, это не влияет на рабочие характеристики. Очень популярными являются однодюймовые соленоидные устройства, которые имеют свой пропускной показатель — до 40 л/мин.

Важную роль играет размер выходного отверстия клапана, от него зависит пропускная способность устройстваВажно! Перед тем как приобрести клапан, рекомендуется обратить внимание на механический регулятор, который встроен в устройство. Он может обладать разным количеством режимов. Чем их больше, тем более точно будет осуществляться контроль в системе.

Чем их больше, тем более точно будет осуществляться контроль в системе.

Если вам необходим клапан с как можно большей пропускной способностью, то можно приобрести устройство серии SVR. Нормально закрытый клапан этой серии обладает показателями пропуска жидкости до 100 л/мин.  Цены на разные клапаны отличаются и определяются по их качественным характеристикам.
