Как сделать багажник на велосипед своими руками

Содержание

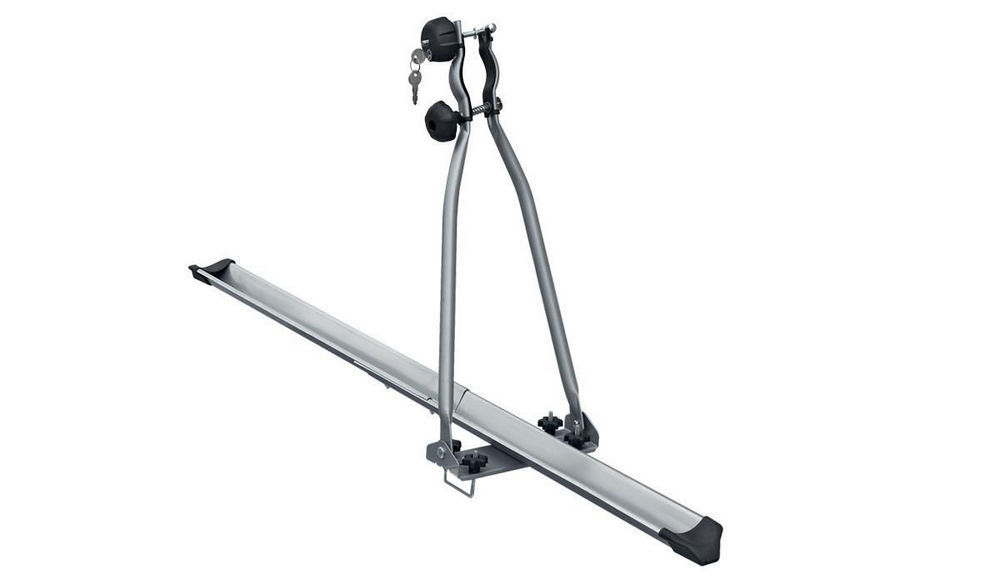

Велокрепление на крышу

Можно купить уже готовый надёжный фирменный багажник, который стоит условно около ста евро. Однако при установке может оказаться, что для его монтажа необходимо приобрести ещё направляющие и крепления на сумму в два раза больше. В итоге полный комплект оборудования для перевозки одного велосипеда обойдётся в триста с лишним евро. Чтобы сэкономить и потратить эти деньги на что-то действительно необходимое, крепление для велосипеда на крышу автомобиля можно сделать своими руками.

Делаем крепление сами

Основной задачей для изготовления крепления является обеспечение жёсткости и устойчивости конструкции, которая обеспечит надёжную фиксацию одного или нескольких велосипедов. В интернете существует масса способов, как сделать такую конструкцию в зависимости от способа фиксации велосипеда. Главное — иметь элементарные инженерные знания и уметь работать руками. Материалом для крепления могут послужить припасённые в сарае с незапамятных времён стальные трубы, уголки и любой другой металл, который при наличии смекалки способный превратиться в необходимую деталь. В идеале, собрать конструкцию из дюралюминиевых труб — при этом конструкция будет одновременно лёгкой и жёсткой. Рассмотрим подробно процесс изготовления конструкции, крепящейся на уже присутствующие дуги багажника.

Итак, материал, необходимый для изготовления крепления:

  • труба, желательно прямоугольного или квадратного профиля (круглый профиль требует дополнительной обработки);
  • листовой металл толщиной 3–4 мм;
  • болты, гайки;
  • лакокрасочные материалы (грунт, эмаль, растворитель).

Основная задача крепления – обеспечение жёсткости и устойчивости конструкции для обеспечения надёжной фиксации

Инструменты для изготовления крепления в домашних условиях:

  • углошлифовальная машинка (болгарка);
  • сварочный аппарат;
  • дрель;
  • тиски;
  • набор гаечных ключей;
  • расходные материалы (круги, свёрла).

Пошаговый процесс изготовления крепления

  1. Берём листовой металл и с помощью тисков и разводного ключа сгибаем его, чтобы получился П-образный профиль.
  2. Просверливаем отверстия в металлических трубках для крепления их к П-образному профилю.
  3. В готовом П-образном профиле делаем две прорези на расстоянии, равном шагу колёс велосипеда.
  4. Собираем всю конструкцию, грунтуем и красим.

Такая конструкция, судя по отзывам на различных форумах, послужила верой и правдой многим любителям велоспорта. Конечно, можно доработать конструкцию в зависимости от способа фиксации велосипеда и имеющихся в наличии материалов. Здесь уже всё заключается в фантазии изготовителя. Как говорится, дело мастера боится. Вооружайтесь инструментами, изобретайте и не забывайте делиться опытом с коллегами по велосипедному делу. Удачи.

Назвать велосипед идеальным видом транспорта мешает проблема с его хранением, которая является актуальной для каждого велосипедиста. Каждый решает эту проблему по-разному, но мы вам сегодня предлагаем сделать крепление на стену своими руками.

Велосипед удобен для передвижения на небольшие расстояния в пределах города или ближнего пригорода. А когда требуется преодолеть большой путь за небольшое время и при этом иметь рядом велосипед, возникает необходимость в использовании автомобиля с установленным на нём велобагажником.

Многие велосипедисты не знают, как подобрать спицы для велосипеда. Предлагаем вашему вниманию рекомендации от профессионалов. А также вы узнаете, какие бывают виды спиц.

Способы перевозки мотоциклов

  1. Посредством спецприцепного устройства с использованием специализированного ложемента.
  2. В салоне автомобиля. Данный способ потребует внушительных габаритов авто и предварительной частичной разборки мотоцикла.
  3. Транспортировка на фаркопе автомобиля.

Прицеп для перевозки квадроциклов и мототехники МЗСА 817702.001-05

Обратите внимание, что способ перевозки напрямую зависит от веса мотоцикла. Перевозка кроссового мотоцикла, а также мотоциклов эндуро допустима на крепёжных площадках, если вес мотоцикла не превышает 270 кг. В противном случае перевес грозит срывом площадки

На площадку мотоцикл просто закатывается и крепится. Такая конструкция оставляет транспортное средство не закрытым, но она является наиболее элементарной. Благодаря тому что мотоцикл оказывается плотно закреплённым на задней части автомобиля (у багажника), он практически не выступает и не нарушает тем самым, никаких правил дорожного движения. Более того, плотная затяжка позволяет считать этот способ наиболее безопасным, поскольку мотоцикл абсолютно неподвижен. Главный минус её состоит в том, что таким образом можно перевозить только один мотоцикл

В противном случае перевес грозит срывом площадки. На площадку мотоцикл просто закатывается и крепится. Такая конструкция оставляет транспортное средство не закрытым, но она является наиболее элементарной. Благодаря тому что мотоцикл оказывается плотно закреплённым на задней части автомобиля (у багажника), он практически не выступает и не нарушает тем самым, никаких правил дорожного движения. Более того, плотная затяжка позволяет считать этот способ наиболее безопасным, поскольку мотоцикл абсолютно неподвижен. Главный минус её состоит в том, что таким образом можно перевозить только один мотоцикл.

Если же вам необходимо перевезти более одного мотоцикла (оптимально – два, но возможен вариант перевоза и большего количества транспортных средств), то лучше выбирать вертикальное крепление или прицеп. Вертикальное крепление мотоцикла на фаркоп заключается в том, что крепится только передняя часть мотоцикла (переднее колесо). Заднее же колесо во время движения также находится в движении и фактически просто «везёт» мотоцикл за автомобилем. Таким образом, полностью безопасно и бескасательно можно закрепить два мотоцикла.

10 правил, при соблюдении которых, ваш фаркоп прослужит дольше

Крепление для перевозки мотоцикла на фаркопе выглядит как ниша, оформленная в виде рамы. В неё вставляется передняя часть мотоцикла (байка) и плотно фиксируется. Благодаря такой фиксации исключена возможность самовольного движения перевозимой техники.

Самый простой способ же перевозки – это вовсе не крепёж для мотоцикла на фаркоп, верхние рельсы багажника или багажник для перевозки мотоцикла на фаркопе. Это способ перевозки в кузове. Сложность состоит только в допустимой грузоподъёмности и снятии/погрузки транспортного средства. Она становится практически невозможной в одиночку, если речь идёт о простом пикапе. Кроме того, пикапом для соответствующих целей располагают не все, а покупка целого автомобиля явно обойдётся дороже приобретения такого устройства, как фаркоп для мотоцикла.

Делаем багажник сами

Главная и единственная забота домашнего мастера при производстве подобных креплений – это жесткая и надежная фиксация байка на всех уровнях. Если эта задача решена, то автоматически отпадают проблемы с безопасностью резкого торможения, вхождения в повороты. Также велосипеду не грозит вероятность поцарапать раму.

Крепление на крышу автомобиля предполагает, конечно, наличие на ней хотя бы двух поперечных дуг. Их сечение предполагается квадратным. Для простоты можно предположить, что на крыше имеется стандартный багажник на отечественные «Жигули».

Недорогой и бюджетный вариант (один из лучших во всем Рунете) предполагает следующее:

  • стальной жесткий профиль (коробчатый, уголок) длиной больше базы байка, чтобы он лег на поперечины;
  • пара уголков из дюралюминия (можно взять стальные, но они тяжелее). Высота полочки должна быть 2,5 – 3 см;
  • длинные болты (50 мм) и гайки;
  • ось втулки переднего колеса (кто хочет, может портить родную), но лучше купить;
  • отрезок П-образного профиля под опорную точку заднего колеса;
  • болгарка, дрель, некривые руки и час времени.

На снимках все ясно:

Главное, крепко закрутить все винты, хорошо притянуть втулку, а заднее колесо можно стабилизировать с помощью резинового эластичного ремня, вырезанного из старой покрышки. Его крепление наматывается «восьмеркой».

По отзывам автора из города Барнаула, он проехал в один день более 600 километров, разгоняя авто до 130 кмчас. Конструкция успешно выдержала испытание.

Как становится ясным, подобное крепление на крышу своими руками имеет изюминку: затяжку с помощью эксцентриков штатной втулки. Именно этот момент позволяет придать всей вертикали жесткость. Конечно, с помощью подобного приспособления на автомобиль можно устанавливать не только один, но два и даже три велосипеда. В этом случае достаточно будет их фиксировать между собой наверху (хотя бы с помощью палки и резиновых петель, которые охватывают подседельные узлы), и конструкция будет держаться как единое целое.

Внимание! Данная конструкция предусматривает поперечные балки квадратного сечения. В том случае, если ваш автомобиль имеет «аэродинамические», каплевидные профили, то притянуть к ним плоскости с помощью болтов будет невозможно

В этом случае гораздо проще купить нужный багажник в магазине.

Конечно, его багажник на машину своими руками выглядит более красиво, особенно если его покрасить глянцевой краской и украсить эмблемами. Но если они оба выполняют одну функцию, то зачем тратить больше сил? Кроме того, первая модель гораздо легче. Некоторым преимуществом второй модели является удержание байка высоко от багажника, что снижает боковое раскачивание и легкость вхождения в повороты.

Мы думаем, что нет необходимости демонстрировать большее количество устройств и моделей на другие части авто, так как большинство любителей, которые имеют мощные фаркопы и заднюю дверь, соответственно, имеют все-таки автомобиль более высокой стоимости, и затрата на рейлинги, профиль и заводской багажник будет не очень большой.

Те же, кто имеет отечественный автомобиль, как правило, устанавливает самодельное крепление именно на крышу.

Кстати, перед отправлением в длительное путешествие, если у вас пока нет своего автомобиля, и вы все-таки грузите велосипед вместе с другими ребятами в общий прицеп, то не забудьте:

  • снять с рамы насос;
  • бутылочку для питья;
  • педали;
  • переднее колесо;
  • повернуть руль вдоль рамы;
  • обмотать раму пузырьковой пленкой, чтобы не повредить краску.

Выбор типа велобагажника

В зависимости от целей назначения предпочтение отдаётся:

  • Заднему, классическому типу – универсальному приспособлению для транспортировки грузов. Этот вариант подходит и для крепления детского кресла. Лучше всего установить велобагажник, прикрепив его сверху непосредственно на перья треугольника задней рамы. С приведённым способом крепления практически исключается шаткость багажника при езде.

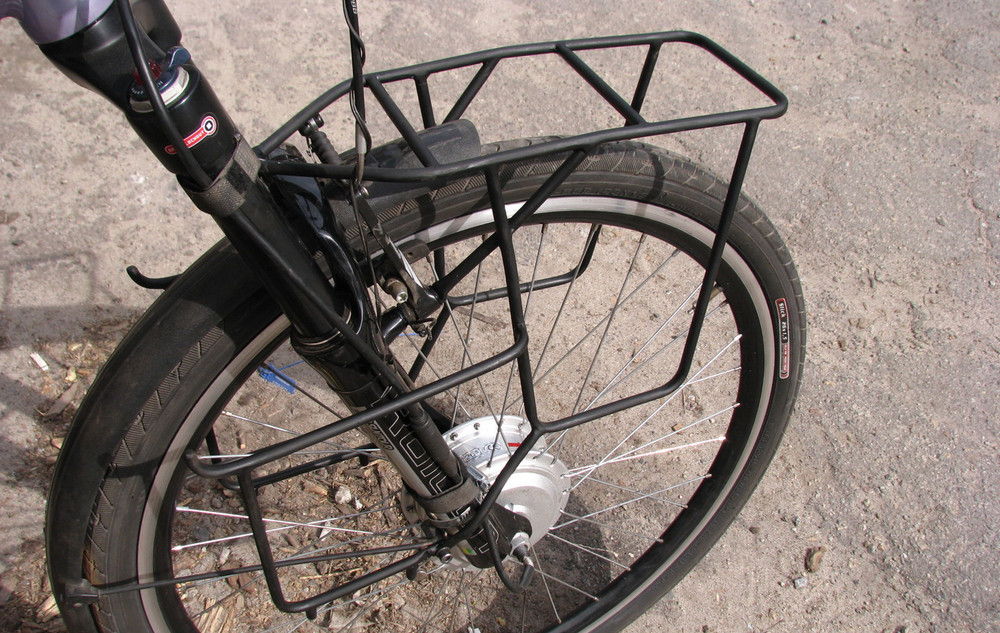

  • Переднему велобагажнику, корзине – дополнительному приспособлению для транспортировки маленьких грузов с небольшим весом. Если попытаться перевезти тяжёлую поклажу, управлять велосипедом станет совсем непросто. То же самое можно сказать и о сумках на руле. Мало кто пользуются корзинками спереди. Передний багажник используется преимущественно дальними путешественниками, чей велосипед нуждается в дополнительном приспособлении для размещения всех предметов необходимости. Путь велосипедистов-дальнобойщиков обычно проходит по ровной трассе, что не вызывает никаких затруднений в управлении гружёным велосипедом.
  • Консольному, быстросъёмному багажнику, на котором перевозятся преимущественно рабочие авоськи с тормозком, документы в папке, фотоаппараты в чехле. Перегрузка консольного контактника приводит к его же раскачиванию при езде. В случае совпадения его раскачивания с частотой велосипедного вероятность риска того, что контактник вскоре отломается, очень высока.

Пошаговая инструкция по изготовлению крепления для велосипеда на фаркоп машины своими руками

Перед работой нужно приготовить нужный инструментарий, чтобы не пришлось бежать в магазин в самый ответственный момент. Инструменты и материалы, необходимые для изготовления велосипедного крепления на фаркоп:

  • профиль, листы и трубки из металла;
  • краска, предназначенная для металла;
  • болгарка;
  • дрель;
  • сверла;
  • аппарат для сварки;
  • молоток;
  • саморезы.

При наличии минимальных навыков работы с металлом и определенной творческой «жилки» изготовление велобагажника не представляет особой трудности. Работы производятся в таком порядке.

  1. Изогнуть лист металла с обеих сторон, используя тики, в виде буквы «П».
  2. Расплющить края 2 трубок, подготовив места под просверливание дырок и последующего соединения с металлическим профилем.
  3. Просверлить отверстия под болты.
  4. Измерить расстояние между колесами.
  5. Прорезать в металлическом листе выемки, расположенные между передним и задним колесом байка.
  6. Прикрутить металлический лист в форме буквы «П» к подставке, положить сверху профиль.
  7. Прибить трубки таким образом, чтобы они огибали велосипедную раму. Учесть конфигурацию рамы, которая отличается в зависимости от модели байка.
  8. Прибить трубки таким образом, чтобы они огибали велосипедную раму. Учесть конфигурацию рамы, которая отличается в зависимости от модели байка.

Не всегда рационально совершать многочасовые переезды на велосипеде. Иногда имеет смысл сделать это на авто, захватив байк с собой. Мы рассмотрели все достоинства и недостатки варианта его крепления к фаркопу машины. Следуя вышеприведенной инструкции, вы сможете сделать велобагажник своими руками, сэкономив значительную сумму средств.

  • Багажник на крышу автомобиля thule: обзор популярных моделей
  • Багажник на заднюю дверь автомобиля для велосипеда: отзывы, цены. www.velosipedinfo.ru/avtomobilnyiy-velobagazhnik-na-zadnyuyu-dver
  • Велобагажник (велокрепление) на крышу автомобиля, на фаркоп, на заднюю дверь, на запасное колесо. Узнать больше…

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место Имя Записано Баллы Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом

  2. С отметкой о просмотре

На что стоит обратить внимание при выборе велокрепления

Велокрепление на крышу автомобиля

Велосипед здесь недоступен для грязи, обзор водителя машины ничем не закрыт. А вот недостатки: возрастает расход топлива, ухудшаются аэродинамические свойства (сопротивление ветру). Надо крайне аккуратно ездить под мостами, туннелями, подземными паркингами. Традиционные бюджетные крепления — это упрощённая конструкция с прямоугольными профилями. Крепления премиального сегмента оснащаются штангой с телескопическим зажимом.

Велокрепление на фаркоп

Считается самым безопасным способом транспортировки, если устройство модернизировано переходником и дополнительной площадкой под номерной знак и оптику. Позволяет цеплять тяжёлые байки и даже мотоциклы, ведь имеется жёсткая фиксация в трёх точках. Таким образом, можно перевозить до 4 велосипедов разом.

Доступ в багажное отделение машины не закрывается, если использовать откидные конструкции. Из недостатков выделяется высокая стоимость — а также, запрещённое по ПДД перекрытие номерного знака и задних фонарей на не модернизированных моделях.

Велокрепление на заднюю дверь

Конструкция бюджетного типа, популярная, но не совсем надёжная — велосипед держится только за раму, контактируя с кузовом автомобиля и повреждая лакокрасочное покрытие (на топовых моделях предусмотрены крючки-зацепы, образующие небольшой кузовной зазор). Подходит не для всех типов кузова — с седаном, имеющим выступающее багажное отделение, возникают сложности. Эксплуатировать его тоже неудобно — приходится разбирать устройство, если требуется открыть пятую дверь. С другой стороны, это самый малообъёмный и доступный вариант для автомобилиста, так как не нужен фаркоп или рейлинги.

Постоянное крепление на руль

Для начала разберем традиционный тип корзины с классическим закреплением. Такой вариант подходит большинству велосипедов. Процесс крепления корзинки для велосипеда на руль осуществляется в двух точках и дополнительно на раму для обеспечения надежности фиксации. Такая корзина, по сути, выполняет роль переднего багажника и предназначена для длительной велопрогулки.

Прежде чем браться за подбор креплений нужно подобрать подходящую корзину. В этом деле главное определить – зачем она вам нужна. От ее назначения и буде зависеть тип выбранной корзины. А уже на ее основу и подбираем подходящие крепления. Лучшим вариантов для таких действий будет предварительная консультация с опытными велосипедистами или рекомендации продавцов веломагазинов.

Многие велосипеды продается с корзинами в комплекте и соответственно с готовым крепежом. Если таких деталей нет или вы приобрели понравившуюся вам корзину, нужно применить один из описанных ниже способов закрепления аксессуара на руле.

  1. Вариант № 1. Верхние перья и рамы имеют специальные места для крепления корзин. Установку производим в четырех точках.
  2. Вариант № 2. Отверстия существуют в дропауте, но отсутствуют в перьях. Возможно два выхода из ситуации.
  • К примеру, плетеная корзина для велосипеда закрепляется хомутами в трех различных точках (штырь, подседельная труба).
  • Верх корзины закрепляется в обозначенных точках, а на перья монтируем хомуты.

Фото 1. Типичная велокорзина с креплением.

  1. Вариант № 3. Мест крепления просто нет. Решаем проблему так. Корзина на велосипед, то есть на руль крепится своими руками. На перья устанавливаем хомут, и верх корзины закрепляем с помощью хомута в подходящей точке. Такая конструкция не долговечна и не прочна. Ее можно использовать только для прогулок на небольшие расстояния.
  2. Вариант № 4. Стальной кронштейн крепится на руль и сращивается с корзиной. Более надежно, чем третий вариант, но не будет отличаться долговечностью.

Перед подбором креплений следует обязательно рассчитать перевозимый вес. Сама корзина может выдержать примерно 20 килограммов веса. Если она закреплена на болтах или отверстиях с резьбой, то, не превышая означенную массу можно смело отправляться в поход.

Крепление на хомутах не выдержит больше шести килограмм или длительное воздействие российской дороги. То есть корзина, для горного велосипеда прикрепленная на руле таким способом не продержится при недельном перемещении по пересеченной местности.

Такие особенности всегда следует учитывать при закреплении корзины на руле.

Основные этапы работы

Любой велосипед можно превратить в уникальный транспорт, на котором можно не только кататься, но и перевозить различные грузы. Многие багажники, которые в большом количестве находятся на полках магазинов, рассчитаны на транспортировку небольшого по весу и габаритам груза. Выход только один — узнать, как сделать багажник на велосипед своими руками. Просто не будет, но и ничего сверхсложного в этом также нет.

Создание багажника осуществляется в несколько этапов:

Выбор качественного материала, который будет довольно прочным и не создаст сложностей при его сваривании. Алюминий сразу нужно исключить, поскольку процесс его сваривания сложен, требует наличия специального оборудования и навыков работы. Обойтись болтами и заклёпками также не выйдет, поскольку конструкция получится недостаточно надёжной и долговечной. Совсем другое дело — сталь, которая является довольно надёжным материалом и легко поддаётся свариванию.
Определение необходимой высоты будущей конструкции. Ошибочно предполагать, что низкий центр тяжести сделает велосипед устойчивым в гружёном состоянии. На практике оптимальная высота багажника должна совпадать с верхней трубой на раме. Такое расположение обеспечит удобное закрепление длинного груза (удочки, трубы, доски) вдоль велобайка.
Сбор конструкции может осуществляться по-разному в зависимости от её типа и особенностей. Если был использован профиль прямоугольной формы, то понадобятся тиски для его сгибания. При работе с уголками и металлическими трубками необходим сварочный аппарат, при помощи которого из материалов создают простую конструкцию. Изготовление багажника на велосипед может быть совсем простым, если использовать заводскую конструкцию в качестве основы.
Сделанный багажник необходимо закрепить. Процесс закрепления готового изделия на велосипеде требует изготовления специальных элементов, которые упростят этот этап и позволят багажнику хорошо держаться даже в гружёном состоянии

Если вы имеете дело с классическим багажником, то необходимо будет уделить внимание укреплению вертикальных стоек и горизонтальных перекладин. Как показывает практика, если стойки и ушки приварить к консольному контактнику в целях закрепления на конструкции заднего маятника, то конструкция получается более амортизированной, надёжной и долговечной

Все сварочные швы необходимо сгладить при помощи круглого напильника, что сделает конструкцию более аккуратной и облегчит процесс окрашивания.

Надо очень серьезно отнестись к процессу крепления багажника, чтобы он хорошо держался даже в гружёном состоянии

О материалах изготовления

Багажники на велосипед изготавливаются из следующих материалов:

  • Стали, плотность которой составляет 7,7–7,9 на кубический сантиметр. Масса готового приспособления приближена к 1 кг.
  • Алюминиевых сплавов с плотностью 2,7 г на куб. см. Сварной багажник весит минимум полкило.
  • Титановых сплавов, у которых плотность – 4,54 г на куб. см. Весит, как и предыдущий, от 0,5 кг.

Несмотря на сравнительно больший вес багажника из стали по сравнению с алюминиевыми и титановыми аналогами, он гораздо легче ремонтируется с помощью обычного сварочного аппарата. Кроме этого, прочность стальных приспособлений лучше, чем в алюминиевых конструкциях.

Каждый магазин, реализующий велосипеды, имеет в продаже багажники из стали и алюминия. Также они продаются на любой точке рынка с запчастями на велосипед.

Титановые багажники отличаются повышенной стоимостью, из-за чего крайне редко реализуются даже в специализированном магазине. В таком случае можно воспользоваться услугами под заказ.

Рекомендации по приобретению багажника на велосипед

Для фиксации не тяжёлой сумки или пластиковой бутылки предпочтение следует отдать велобагажнику с прижимной скобой.
Если выбирается багажник универсального назначения, тогда он должен быть оснащён длинными и гибкими крепёжными усами. С их помощью крепление производится непосредственно к подседельной трубе.
При выборе универсального приспособления акцент ставится также на наличии регулируемых по высоте несущих стойках

Тогда крепление легко сделать на велосипедах, имеющих разный диаметр колёс (24–29 дюймов).
При условии наличия велонасоса в дороге, предпочтительнее выбрать модель с приваренным креплением для обычного насоса и шланга.
Чтобы закрепить задний фонарь, модель снабжается вертикальной металлической пластиной.
При необходимости путешествовать на дальние расстояния, целесообразно обратить внимание на приспособление с боковыми рамками. Если у сумки свисают бока, эти рамки предупреждают их попадание в колесо

Существуют багажники, имеющие по две или три вертикальные стойки с каждой стороны, что также препятствует зацеплению краёв сумки о спицы колеса.
Наличие изогнутой снизу вертикальной стойки багажника позволяет довольно просто установить приспособление на модель с дисковыми тормозами.
Цельносварные багажники сравнительно устойчивее разборных приспособлений в плане шаткости.
Поскольку консольные контактники не регулируются под углом, следует обратить внимание на то, как выполнена конструкция велосипедной рамы.
Если предполагается частый съём контактника, приспособление должно иметь эксцентрик, а не болты.

Как выбрать

При покупке подходящего варианта стоит следовать определенным шагам:

  1. Простой выбор – взять с собой велосипед в веломастерскую, магазин спорттоваров (продавцы, мастера подберут нужную модель, установят, отрегулируют).
  2. Изучить ассортимент онлайн магазинов.
  3. Выбрать передний или задний.
  4. Цель – нетяжелые грузы, большие рюкзаки, мешки.
  5. Соответствие характеристикам: диаметр колес (измеряется дюймами), тип тормозов.
  6. Тоски крепления, высота стоек (телескопические штанги).
  7. Фиксация бутылки, стопки бумаг – прижимная скоба, пружинный механизм.
  8. Наличие вертикальной пластины – фонарик, отражатель.
  9. Путешествия – боковые рамки, велорюкзак.
  10. Дизайн – детские, женские модели.

Дополнительные аксессуары: велосумки, велоприцепы (перевоз большого количества вещей по ровным дорогам).

Самостоятельное изготовление под определенный тип байка возможно: наличие опыта работы и материалов. Необходимые детали (сварной тип): сварочный аппарат, электроды, трубогиб, молоток, напильник. Металлические прутья – алюминий, сталь (диаметр 7-10 мм). Составить схему (размеры есть в интернете, на ютуб каналах).

Трубки нужного размера согнуть, сварить (сварочный аппарат). Швы обработать напильником. Защита от коррозии – грунтовка, покраска (специальные средства по металлу).
