Самодельный блочный лук своими руками в домашних условиях

Содержание

Дизайн рукоятки лука

Оригиналы рукояти в реальном размере:

Посмотреть онлайн файл: F07W4SYHI3TYV5P.pdf Скачать файл: F07W4SYHI3TYV5P.pdf (cкачиваний: 14635) .pdf

Посмотреть онлайн файл: FLXRD9YHI3TRPB5.pdf Скачать файл: FLXRD9YHI3TRPB5.pdf (cкачиваний: 8904) .pdf

Посмотреть онлайн файл: FS0TRVYHI3TIR9O.pdf Скачать файл: FS0TRVYHI3TIR9O.pdf (cкачиваний: 8083) .pdf

Посмотреть онлайн файл: FYUO6P2HI3TRPB6.pdf Скачать файл: FYUO6P2HI3TRPB6.pdf (cкачиваний: 7610) .pdf

Разборный лук включает в свою конструкцию два плеча, которые прикрепляются к обеим сторонам рукояти с помощью гаек. На рукояти должны быть две плоские поверхности для крепления плеч, место для хвата рукой, и полка-вырез для прохода стрелы. Рукоять не должна гнуться (совсем!) во время использования лука! Пока лук удовлетворяет этим трем условиям, не имеет значения, как он будет выглядеть. Сейчас есть хорошая возможность проявить свои творческие способности.

Разработку дизайна лука начните с пары набросков на листе бумаги. Я сделал несколько уменьшенных набросков, чтобы у меня было несколько идей до того, как рисовать рукоять в полную величину.

Две рукояти, созданные мной, были приблизительно длиной 51 и 46 см. Рукоять, изображенная слева, была разработана с использованием только одного болтового крепления, фиксирующего плечо лука, а правая — с использованием двух болтового крепления каждого плеча. Не обращайте на это особого внимания. Даже после того, как лук полностью создан, есть способы для изменения угла, увеличивающего силу натяжения тетивы. Мы вернемся к этому позже.

Далее я сделал модель рукояти из пенопласта толщиной 5 см. Этот шаг не является необходимым, но это может быть полезно при последующем вырезании рукояти из дерева.

Сделайте копию своего рисунка, чтобы у вас оставался оригинал рисунка для переноса на дерево. Вырежьте и приклейте эскиз к пенопласту и вырежьте его с помощью ножа или рашпиля.

На рукояти из пенопласта вы сможете подобрать удобную форму той части, за которую будет держаться рука, подогнать изгибы до того, как изготавливать рукоять из дерева. Мне пенопластовая модель очень помогла. Я не очень силен в переносе трехмерной картинки из своего воображения на плоскость. Обладание трехмерной моделью позволило мне подкорректировать дизайн перед изготовлением рукояти из дерева.

Изготовление рукоятки лука

С помощью настольной пилы придайте отобранным кускам дерева одинаковую ширину (вдоль волокон). Ширина заготовок должна быть приблизительно на 5 мм больше самой широкой части лыжи. В моем случае это составило приблизительно 5 см для обоих пар лыж. Припуск в 5 мм будет позже удален наждачной бумагой. Теперь нарежьте дощечки в один размер по длине (поперек волокон).

Для этого я воспользовался ручной циркулярной пилой

Обратите внимание, дощечки получились немного неровными

Для качественного склеивания важно, чтобы дощечки прилегали друг к другу так плотно, как только возможно. Если у вас есть рубанок или рейсмус, сделайте дощечки ровными или прошкурьте их с помощью наждачной бумаги, надетой на прямоугольный деревянный брусок

Если у вас есть рубанок или рейсмус, сделайте дощечки ровными или прошкурьте их с помощью наждачной бумаги, надетой на прямоугольный деревянный брусок.

Процесс изготовления

Есть несколько простых хитростей, которые подскажут, как сделать качественный лук и стрелы. Когда наша основа полностью просушена и готова к дальнейшей обработке, определяем естественный изгиб дерева.

Для этого прижимаем ветку к полу, и она автоматически поворачивается изогнутой стороной вниз. Впоследствии придавая форму этой основе, учитывайте естественные изгибы дерева, чтобы избежать надломов и трещин.

Пошаговая инструкция изготовления лука:

Как только наши ветки просохли, приступаем к формированию изгибов.

Формирование изгиба

Отпаривание. С помощью деревянных брусков зафиксируйте плечи будущего лука в нужном положении и обдайте их щедрой порцией водяного пара.

Натяжение нитью. Подготовьте специальную доску с пропилами и положите ее в центре будущего лука перпендикулярно основе. Концы лука соедините прочной нитью и проденьте эту нить в один из пропилов на доске.

Медленно разворачивайте доску, постепенно изгибая основу лука. Будьте предельно аккуратны, чтобы дерево не треснуло. В таком положении оставьте конструкцию «привыкать» на 5-7 дней.

Просушенную основу с помощью острого ножа или топорика очищаем от коры и рубанком обтесываем излишки древесины. Лук должен получиться толщиной около 3 см. В центральной части наметьте рукоять и сделайте углубление для стрелы.

Отрегулируйте длину вашего лука. На концах плеч, отступив примерно по 3 сантиметра от краев, делаем углубления для тетивы глубиной примерно 3-5 мм.

Читайте здесь: Как выбрать стул мастера для педикюра?

Полученную форму для лука отшлифовываем с помощью шкурки и покрываем воском или лаком. Оставляем сохнуть.

Изготовление тетивы для лука

Первое требование к тетиве – это прочность

Поэтому очень важно выбрать качественный крепкий материал

Варианты основ:

Капрон или кевлар;
Нейлон;
Леска;
Шпагат.

По длине тетиву следует делать меньше, чем расстояние между плечами лука, чтобы она все время оставалась в натянутом положении. Чтобы измерить ее точный размер сгибайте лук, пока расхождение между углублениями в плечах и центром лука не достигнет 15-17 см. Это оптимальное расстояние между рукоятью и тетивой.

Пошаговое изготовление тетивы:

Забейте гвозди в доску, оставив между ними расстояние примерно 150 см. Отмотайте побольше выбранной вами основы и закрепите ее на одном из гвоздей, не завязывая узла (можно обмотать много раз).

Совершите несколько витков нити от одного гвоздя к другому, сохраняя натяжение. Количество витков зависит от выбранного материала (для нейлоновой нити достаточно 2-3 витков, для льняной пять, а для нити из лавсана не меньше пятидесяти). Концы нитей свяжите между собой.

На ушках тетивы (тех местах, где она будет крепиться на лук) делаем защитную обмотку. Примерно в 10 см от гвоздя разделяем витки на две пряди и вставляем между ними распорку.

Далее вынимаем распорку и соединяем места начала обмотки между собой, чтобы получилась уплотненная петля. Ту же процедуру проводим с другой стороны.

Аналогичным методом обматываем середину тетивы – то место, за которое вы будете держаться пальцами. Рекомендуется также сделать седло – уплотнение тетивы с двух сторон от места, куда будет упираться стрела. Это избавит вас от необходимости поправлять съезжающую стрелу во время прицела.

Читайте здесь: Как сделать мороженое — рецепты приготовления в домашних условиях. Инструкция, техпроцесс и 90 фото

Надевание и проверка тетивы

Теперь нужно проверить натяжку нашей тетивы. Закрепите лук на любой вертикальной поверхности, накиньте одно ушко на плечо, слегка согните лук и натяните второе ушко.

После этого начинаем медленно оттягивать тетиву, наблюдая за поведением лука. Внимательно следите, чтобы плечи прогибались равномерно, как относительно друг друга, так и относительно всего тела лука.

Изготовление стрел

Стрелы изготавливаются из еловых, березовых или сосновых деревянных заготовок.

Берем хорошо просушенные цельные доски (длину будущей стрелы определяем с помощью таблицы в начале статьи). С помощью инструментов распиливаем их на бруски и придаем круглую в торце форму. Диаметр стрелы должен получиться около 6-8 мм.

Прикрепляем к стреле стальной наконечник треугольной формы. В задней части стрелы делаем вырез, соответствующий диаметру тетивы. Отшлифовываем его внутренность и укрепляем нитью место начала выреза, чтобы избежать расслоения стрелы.

Принцип работы

Принцип работы классических луков (и традиционных простых, и рекурсивных) основан на создании толчкового усилия, сообщающегося тетиве при распрямлении плеч и обеспечивающего стреле начальную скорость, зависящую от силы натяжения. При этом начальная скорость стрелы в простой конструкции также зависит от этих факторов, в то время как в блочных моделях за точность и скорость отвечают расположенные на концах эксцентрики, синхронизируемые друг с другом системой отдельных тросов.

На охоту с блочным луком Mathews CREED

Профессиональный блочный лук изготавливается в основном из дорогих и высокопрочных материалов (углеродное и стекловолокно, магниевые и алюминиевые сплавы и т. д.) и содержит отдельную систему оптического прицеливания. В связи с этим самостоятельно сделать такой аппарат крайне сложно, а главное, очень дорого. Поэтому далее мы будем рассматривать сборку охотничьих луков только классического образца – как простых, так и сложных рекурсивных.

Часть вторая

Шаг 1
Взяв за основу первый самодельный арбалет, он приступил к изготовлению второго. Я придал пружине треугольную форму, широкую часть для крепления к арбалету, узкую для крепления блока.

Шаг 2
Ложа состоит из двух толстых листов фанеры, соединенных деревянными шпильками. Между листами оставляется зазор, он же проточка для стрелки.

Шаг 3
Плечи прикручены к толстым металлическим пластинам и шарнирно прикреплены к прикладу арбалета.

По сравнению с предыдущим самодельным арбалетом немного изменились арки — стали шире в основании. Также они стали на 5 см длиннее за счет механизма складывания

Шаг 4
Штифт плеча представляет собой квадратное сечение из стали с небольшой стальной трубкой в качестве штифта.

Шаг 5
Кроме того, для максимальной компактности сделан складной приклад. Как это будет работать можно увидеть на фото ниже

ШАГ 6
Спусковой механизм остался прежним, изготовлен из стали толщиной 4 мм

Шаг 7
Ложа с установленным на ней держателем ложи. Все сделано из листового металла и крепится к ложу болтами и гайками.

Складной арбалетный отряд

Наклонился

Шаг 8
Также добавлен блок со стрелкой

Жопа
Вот как твоя задница откидывается назад

Шаг 9
Добавил ручку к гайке, которая держит плечи. Теперь вы можете складывать и раскладывать мой самодельный арбалет в поле.

Финальная фотосессия
Результаты работы и советы

Сила натяжения самодельного арбалета составляет около 30 килограммов.
Удобная складывающаяся конструкция плеч и приклада, значительно улучшающая подвижность арбалета
При этом арбалет стал тяжелее за счет дополнительных металлических деталей

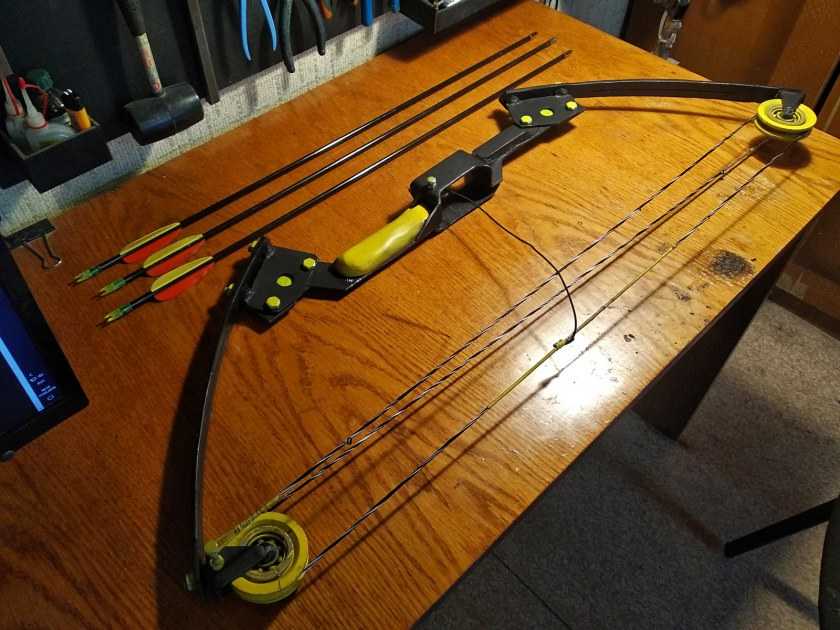

Блочный лук

Эти модели отличаются от классических тем, что за счет наличия блоков-эксцентриков требуется прилагать меньшее усилие при стрельбе. А точность и кучность, а также дальность стрельбы увеличиваются. Популярностью у спортсменов и охотников пользуются такие блочные модели как MK-CB50, Кондор PKG, Orion, Ястреб и другие.

Что понадобится

Очень простой вариант предполагает наличие:

Двух мощных пружин (можно на авторынке купить).
Двух колесиков из металла (части автомобильного подъемника, также на авторынке покупаются) и двух металлических шпилек по 4 сантиметра (будут осями).
Восьми мебельных уголков и двух уголков по 4 сантиметра.
Двух мебельных петель.
Четырех скоб из металла в виде буквы «П» (колесики крепить).
Саморезов обычных 30-35 штук и удлиненных – 4 штук.
Веревки из синтетики (тетивы).
Брусков из дерева длиной 46 сантиметров (2 штуки для плеч), длиной 40 сантиметров, шириной 4 сантиметра и толщиной 2 сантиметра (2 штуки для основы) длиной 16 сантиметров и такими же длиной и шириной с выемками по краям (2 штуки для крепления пружин).
Ножовки.
Лобзика.
Напильника.
Отвертки.
Наждачной бумаги.

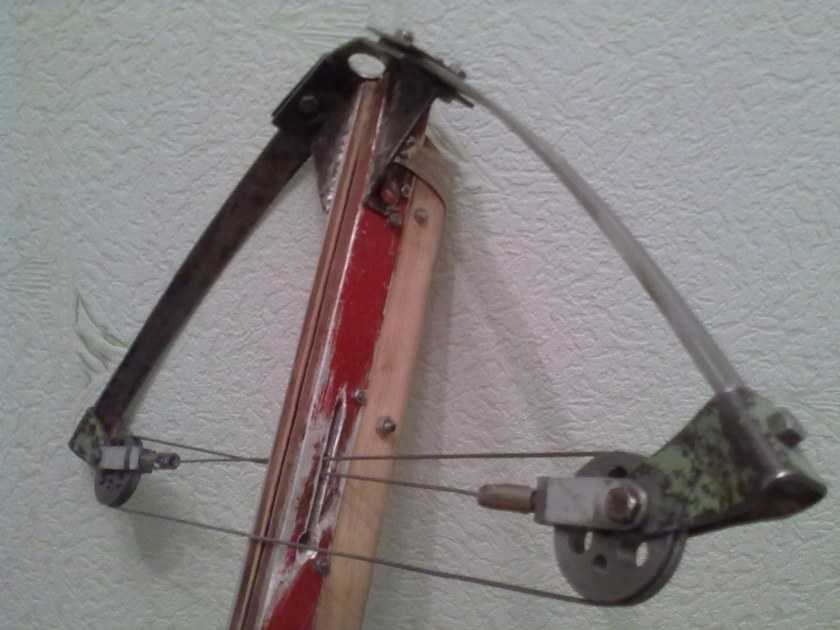

Блочный лук своими руками (чертежи)

Технология

Делаем основу, присоединив по краям сорокасантиметрового бруска два небольших, шестнадцатиметровых. Для крепления используем уголки. Усиливаем конструкцию длинными саморезами. Доводим поверхность до гладкости наждачной бумагой. К плечам приделываем П-образными скобами колесики (для чего изготавливаем прорези на концах плеч). Осями послужат шпильки.

По краям основы приделываем мебельные петли (завесы). Красим все детали (лучше всего из баллончика краска, она сохнет быстро). Потом к петлям прикрепляем плечи (за середину), к их передней части с торца привинчиваем уголки. За них зацепим пружины, которые вторым концом зацепятся за выемки в брусках основы. Осталось лишь тетиву натянуть.

О том, как сделать охотничий лук своими руками в домашних условиях, расскажем ниже.

Конструкция арбалета

Арбалет только на первый взгляд представляет собой простой лук с несущей основой. На самом деле его конструкция предусматривает:

Плечи – лук для натяжения стрел;
Колодку – элемент для крепления плеч к ложу;
Тетиву – натягиваемая опора под стрелы;
Направляющую – канал для фиксации стрелы;
Спусковой механизм – средство управления выстрелом;
Ложе – несущий каркас для всех перечисленных элементов, а также основа для удобного хвата арбалета.

В зависимости от требований пользователя арбалет может быть дополнен стременем, прицелом, цевьем, прикладом, ремнем. Но сначала лучше ограничиться базовым комплектом.

Лук из пластиковых ЛЫЖ своими руками – 8 фото

Лук из пластиковых лыж своими руками неплохое решение, так сказать вторая жизнь ненужным или устаревшим лыжам. Удобная конструкция, одинаковая длина плеч и готовые изогнутые концы – чем не привлекательная основа? Для изготовления лука своими руками, понадобится примерный набор инструментов:

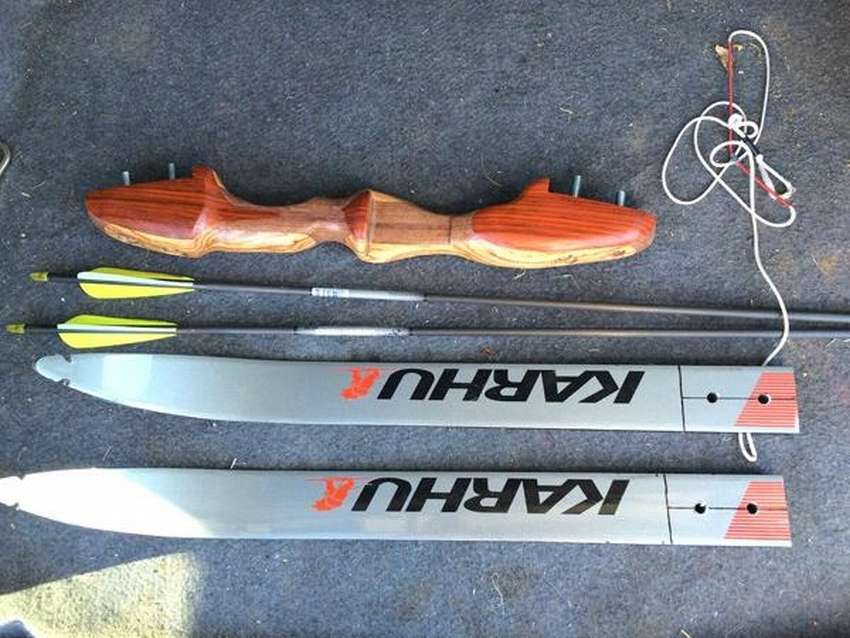

Лыжи. Небольшие бруски. Шайбы, болты. 2. Нейлоновая нить. Струбцина. Ножовка. 3. Ручная дрель. Молоток. Стамеска. 4. Напильник. Наждачка. Клей. Одно из преимуществ такого лука – его легкая возможность сборки и компактность.

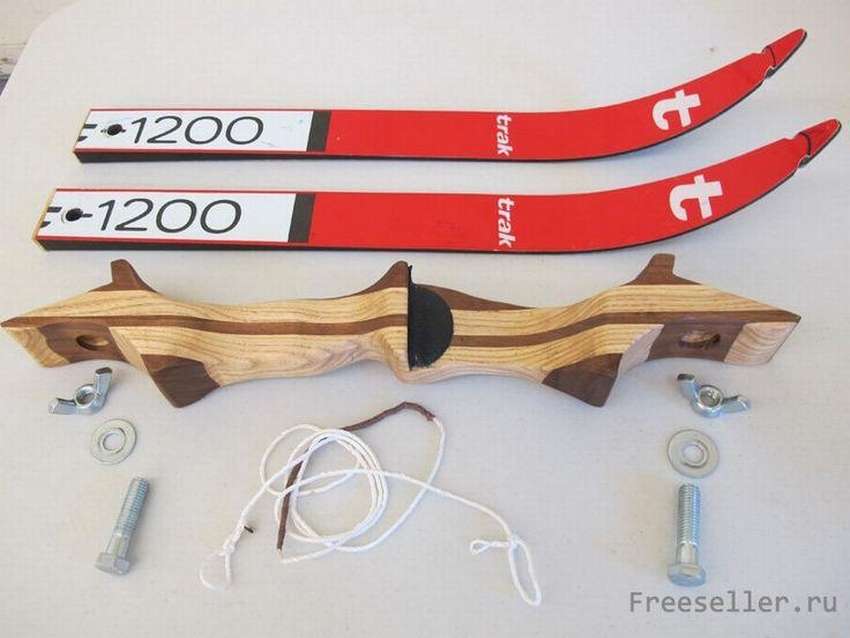

Еще один возможный набор материалов и инструментов.

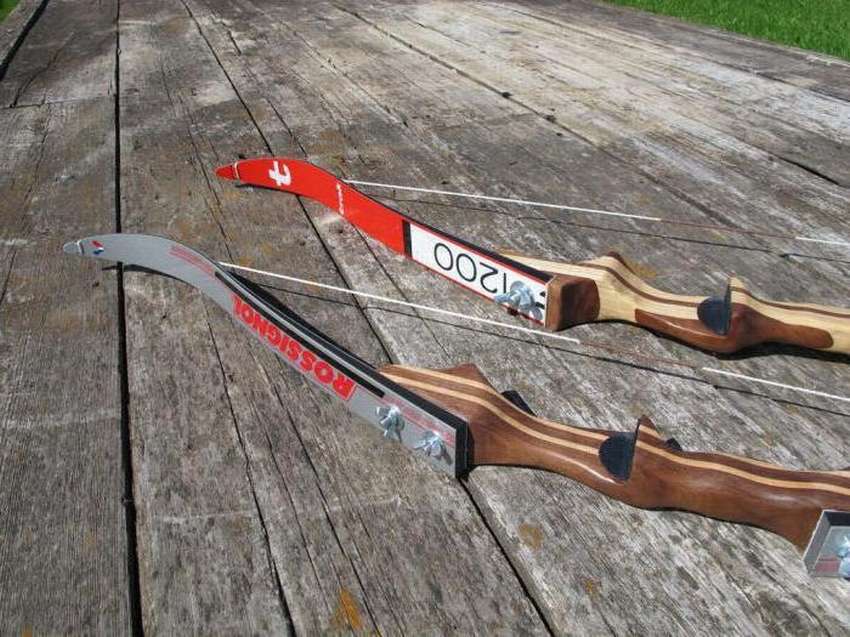

Вот так выглядит после сборки.

Лук из лыж в действии.

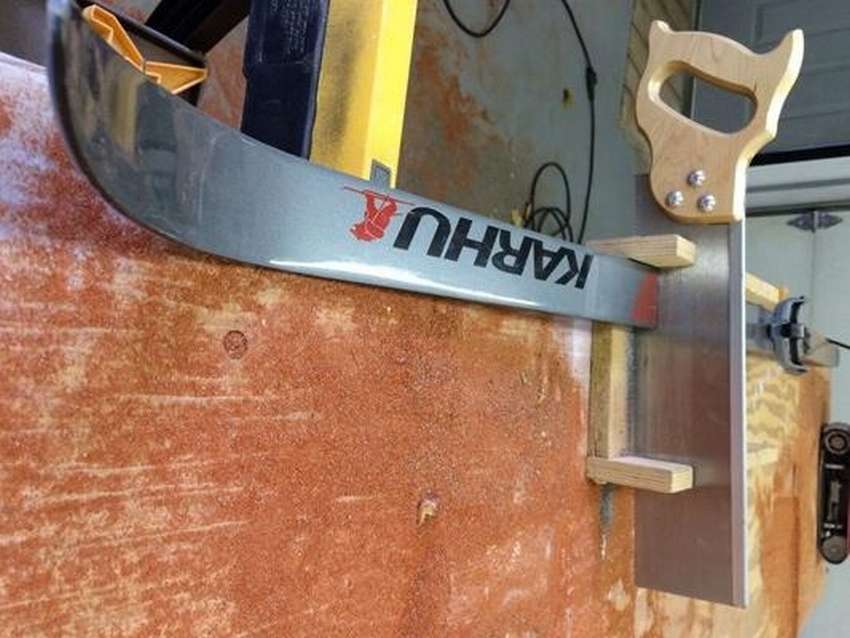

Один из этапов изготовления лука.

Всё хорошо. И живописный пейзаж Екатеринбурга и сама модель.

Если брать за основу белые лыжи и сложную рукоятку, подключив при этом пару дней, можно получить нечто подобное.

Осталось только тетиву натянуть по-человечески и можно отправляться на охоту.

Возможные проблемы при изготовлении и сборке блочного лука

Делая блочный лук в домашних условиях, можно встретить множество проблем. Одна из них, из чего сделать плечи? Применить многослойную фанеру? Мысль не плохая, но нет. Нужно искать стеклотекстолит. А уже из него делать мультислойную конструкцию плечей. Но здесь могут возникнуть затруднения с внутренними деформациями, при избыточном напряжении. А можно пойти иным путем, и сделать плечи из карбона. Кроме того, нам нужен клей по композиту, стеклоткань и полиэтиленовая пленка. Расстилаем полиэтилен, и наливаем на него клей, в весовом соотношении с карбоном 1:1. Сверху укладываем карбон. Не давая клею застыть, переворачиваем пленкой кверху и хорошо разглаживаем. Размечаем и режим полоски необходимой ширины. Снимаем карбон с пленки, и ложим на подготовленную стеклоткань. Делаем, таким образом, бутерброд, толщина которого зависит от вашей физической силы. Чем он будет толще, тем сложнее его будет согнуть. Для придания плечам изгиба, их нужно поместить под изогнутый пресс. Фиксируются плечи, в заранее проделанных пазах на рукояти, и саморезами, для большей прочности.

Дальше – больше. Система блоков. Сделать их самому почти не возможно, ну разве на токарном станке. Или придется покупать. Лучшим вариантом, конечно, будет на верхнем плече колесико, а на нижнем эксцентрик. Установив блочную систему, на лук крепится трос и тетива. Учтите, что после каждой разборки лука, блоки нужно снова регулировать.

Стабилизатор служит для уменьшения вибрации лука, и отдачи, во время выстрела. Стабилизатор так же гасит громкость выстрела. Стабилизатор, это штанга, на которой размещены передвигающиеся грузики, фиксирующиеся винтом. Стабилизатор может быть длинный и легкий, или короткий, но тяжелый. Для крепления стабилизатора на рукояти, в несквозном отверстии, крепится винт.

Штанга для отвода тетивы, кронштейн для стрел делаются из алюминия, либо из стали. Диаметр ее, примерно 10 мм. Бегунок можно сделать из винипласта. Все крепления осуществляются винтами. Полочку для отвода можно изготовить из прочной проволоки. У полочки должен быть запас хода, для регулирования длины. Тетиву можно сделать из кевларовой нити или из плетенки. Установив тетиву, ее нужно сбалансировать, при помощи разных грузиков. Утяжелять рекомендуется нижнюю часть, чтобы стрела летела в нужном направлении. Балансиром может служить колба с водой.

Лук и стрелы своими руками из дерева

Дерево, пожалуй, самый лучший и доступный вариант для изготовления лука. Для этого вам понадобится:

Дрель
Топор
Нож
Пила
Лобзик
Ножницы по металлу
Наждачная бумага
Напильник обычный и напильник для работы с деревом и металлом
Стапель
Рубанок

Для изготовления лука вам потребуется запастись временем и терпением.

Сначала нам необходимо найти подходящую по параметрам ветку. Делать это лучше всего в морозный день

Важно, чтобы на выбранной ветке было как можно меньше наростов и мелких отростков, а длина была не менее 180 см.
Нет необходимости трогать кору. А спиленные торцы нужно покрыть масляной пропиткой для дерева или специальным лаком.
Основу будущего лука оставить на просушку в течении пары месяцев, положив ее вертикально в помещение с температурой от 20 до 28 градусов.
Необходимо предать заготовке прямоугольную форму, сделать это можно при помощи хорошо заточенного ножа и острого топора.
Оба плеча лука одновременно отпариваем над кипящей водой.
Для придания изгиба, только что отпаренную заготовку, устанавливаем в стапель на две недели.
При помещении в стапель кора должна сойти, но если этого не произошло, то на этом этапе, аккуратно счищаем ее при помощи ножа.
Покрываем изделие воском.
Зарубки для тетивы делаем только после высыхания.

На нашу заготовку будущего лука необходимо натянуть тетиву. Сделать ее совсем не сложно. Вам понадобятся следующие материалы:

Шелковая или нейлоновая (№10) нить
Клей ПВА
Резиновый клей
Защита от влаги, например, воск
Доска
Толстые гвозди

Необходимо взять два круглых коротких колышка толщиной от 20 мм. На доске, размеры которой 200*40*40, в соответствии с расстоянием размещения тетивы, сверлим два отверстия и устанавливаем колышки. Следующим шагом нужно намотать на катушку нить для будущей тетивы. На колышки намотать нить, которая будет использоваться как основа. Достаточно 3 витков. Концы нити прочно завязать и промазать ПВА.

Резиновый клей намазать сразу на капроновую нить, при обмотке промазать ПВА. Обмотку делать как можно более плотной. На концах сделать петли для натягивания тетивы на плечи лука.

Без стрел тоже не обойтись. Раз мы делаем лук своими руками, то давайте разберем как они делаются. Минимум, нам потребуется 4 стрелы.

Вам понадобится для будущей стрелы:

Рейки или доски около 3 см шириной и 85 см в длину

Процесс изготовления:

При помощи рубанка сузить заготовку (рейку или доску) до 1,5 см.
Распилить ее на квадраты по 1,5 см с каждой стороны.
Наждачной бумагой или машинкой для шлифования придать круглую форму, диаметром не более 8 мм.
Так же мы можем прикрепить перья. Для этого лучше всего подойдут вороньи. Перо разрезать пополам и с помощью нити примотать к концу стрелы.
Наконечник лучше купить в специальном магазине. Изготовить его самостоятельно можно, вырезав из тонкого листа железа или примотав острый гвоздь прочной леской.

Выбор и подготовка материала

Прежде чем приступить к инструкции, как сделать деревянный арбалет, заранее подготовьте материалы. Осмотритесь и постарайтесь вспомнить, какие из требуемых пород деревьев растут в этом районе (рис. 4).

Повторяем, в домашних условиях можно изготовить деревянный арбалет из следующих пород: береста, акация, дуб, ясень, тис, лещина, фасоль или акация. Чаще всего перечисленные виды встречаются в местных лесах и лесопосадках. Если рядом есть хвойный лес, рекомендуем поискать ели и сосны

Особое внимание стоит уделить уксусам. Как только вы найдете центральный кленовый папа, поищите выпрямленные молодые деревья и выберите одно, толщиной от 5 до 15 см

Радиус поиска вокруг основного дерева составляет 40-50 метров.

Изучите фактор топора или, еще лучше, фактор бензопилы. Старайтесь не беспокоить лес слишком сильно. Вырезав себе бревно, не спешите делать из него арбалет. Сначала его нужно будет просушить, а затем обработать. Время высыхания в теплом сухом помещении составляет от двух недель до двух месяцев. Замазать все трещины, поры и другие неровности масляной краской и накинуть на антресоль.

Если невозможно получить дрова прямо из леса, закажите через Интернет блок интересующей вас породы. Различным преимуществом будет экономия времени при обработке древесины, и операторы могут часто уточнять у операторов, как сушат бревна и как с ними обращаются. Но это сводит на нет всю романтику путешествий и поиски нужного леса.

Работа над плечами займет то же время, что и создание ягодиц. Для обоих процессов требуются базовые инструменты для деревообработки: рубанок, нож, топор, напильник. Кровать можно декорировать резными мотивами или лепить по размеру руки, здесь все как угодно. Ограничений по использованию материалов нет, оба компонента могут быть изготовлены из одной породы. Рекомендуется покрыть древесину специальными растворами во избежание коррозии и гниения, а также краской для дерева. Заготовку плеча тоже нужно обработать защитными растворами, но не красить.

Следующий момент — из чего сделать веревку для арбалета:

Вы также можете сделать веревку с нуля из волокон дакрона или кевлара, но для этого вам придется связать веревку самостоятельно (рисунок 5).
Из готовых моделей следует обратить внимание на прочные разновидности веревок: веревочные, полипропиленовые, нейлоновые, конопляные, волосяные. Только два последних уязвимы для влаги.
Золотое правило — делать упор на умение растягиваться — оно должно быть минимальным.
Края веревки, прикрепленной к плечам, нужно специально обработать, но не связывать

Для этого шнур наматывают вокруг заготовки для придания формы, затем конец прикладывают к основе и плотно обматывают проволокой меньшего размера.
Рекомендуемый отступ — 5 см. По пути каждый слой обмотки покрывается прочным клеем (анаэробным, эпоксидным, горячим клеем) и в конце вся конструкция плотно обматывается куском фетра. Любые узлы изнашивают веревку, ухудшая ее качество и повышая вероятность разрыва веревки под нагрузкой.

Заключительный этап перед стрелками — изготовление стрел для арбалета, или, как их еще называют, болтов. Для изготовления расходных материалов требуются заготовки из цельного дерева или прямые ветки. Если у вас есть деревообрабатывающее оборудование, вырежьте из прутков болты на несколько частей. Их тоже можно распечатать на 3D-принтере, но долго такие ракушки не проживут. Получите два набора болтов с кожухом и без него.

Первые идеально подходят для инсценировок и ролевых сражений, заостренный наконечник следует использовать только для охоты. Охотничий прицел изготавливается из проволоки, олова или алюминия. Держи свет! Для оперения потребуются отдельные заготовки из дерева, пластика.

Теперь приступаем к изготовлению плечей лука

Как вариант, в качестве плечей лука можно использовать старые лыжи (смотрите мастер класс по изготовлению разборного лука из лыж). Но наиболее подходящими для этих целей служат «упругие элементы», которые применяются для изготовления диванов и кроватей. Представляет собой фанеру, где все слои идут вдоль, размерами: 1200х50х12 мм, но попадаются ламели толщиной 8 мм. и длиной 700мм.

Габариты плечей 700 мм длинна, 30 мм около рукояти 20 мм около крепления тетивы, при этом общая длина лука составит 1600 мм. Меньшей длины лук изготавливать не стоит, поскольку увеличивается риск поломки плечей. Лучший вариант когда длина лука соответствует росту стрелка.

Если вам достались ламели толщиной 12 мм. то достаточно распилить их вдоль наискось, затем приложить друг к другу и обработать чтобы они были симметричны друг другу. Сила натяжения такого лука составит порядка 10-12 кг.

Если в вашем распоряжении ламели толщиной 8 мм., то для лука их использование будет весьма слабовато, по этому их придется усилить.

Для этого берем две ламели и склеиваем между собой эпоксидкой (добавляем чуть меньше отвердителя чтобы плечи не растрескивались). Но наиболее лучшие результаты дает клей ПВА «Момент» Д-2, в красных флаконах, от производителя Pritt Henkel (продается в хозяйственных магазинах и строительных рынках).

Обязательно стягиваем струбцинами по всей длине и дожидаемся высыхания. В итоге получаем ламели толщиной 16мм. Многим может показаться что плечи из 16мм. ламели будет очень жесткая поскольку в руках ее попросту не согнешь. Но когда соберете лук полностью, сомнения по поводу гибкости ламелей у вас пропадут. Только учтите, при такой жесткости плечей, желательно использовать усиленную рукоятку.

Распиливаем склеенные ламели наискось и получаем будущие плечи.

Прикидываем к рукоятке, и смотрим как все это будет выглядеть.

Из обрезков ламелей делаем полочку для тетивы. Вырезаем пару пластинок чуть шире самик плечей (для возможности дальнейшей обработки), прикладываем пластинку к плечу и сверлим два сквозных отверстия, после чего все обильно смазываем клеем, а в отверстия на клей вставляем шканты. Сжимаем струбцинами и оставляем сохнуть на сутки. Остатки клея лучше всего снять тряпкой заранее, что бы когда они высохнут не морочиться с их удалением.

Придаем симметричность обоих плечей. Для точности струбцинами сжимаем плечи вместе и обрабатываем стороны.

Очерчиваем форму полочки для тетивы. Форма может быть любая, как фантазия ваша позволяет.

Срезаем лишнее электролобзиком. После чего делаем финишную обработку наждачкой.

Делаем пропилы в полочке под диаметр тетивы 3 мм. и на глубину 7-8 мм.

Вскрываем плечи морилкой и и корабельным лаком.

Для такого усиленного лука понадобится тетива не менее 3.5 мм http://ali.pub/30qwik. Если нет желания изготавливать тетиву самостоятельно тогда вполне подойдет кевларовая альпинистская стропа (продается в туристический и альпинистских магазинах и в такой толщине).

Теперь можно отправляться на природу для испытаний.

Для удобства транспортировки разборного лука, можно смастерить небольшой кейс.

Теперь вы знаете как сделать разборный лук своими руками. Только не забывайте только о том, что лук, как и вcякое оружие, требует к cебе ответственного отношения и cоблюдения при cтрельбе вcех мер безопаcноcти. А количество удовольствия напрямую зависит от того, как сделан лук.

Инструкция создания стрелы

Для хорошего лука необходимо сделать не менее 4 стрел. Для их изготовления берем рейки или доски, толщиной от 2 до 3 см.

Длина стрелы около 85 см, но лучше определить ее по специальной таблице, которая находится выше.

Делаем разметку. С помощью рубанка изменяем толщину доски до 1,5 сантиметров;
Размечаем доску на квадраты (с торца) и распиливаем ее на стрелы;
Квадраты превращаем в шестиугольники при помощи напильника или ножа;
Шлифовальной машинкой или наждачкой придайте древку круглую форму, диаметром до 8 мм;

Если нужно, крепим перья (по 3 штуки на стрелу). Лучше взять вороньи перья, которые разрезаем вдоль. Равняем ворс ножницами, оставляя 0,5 см. Приматываем их нитями. Вместо перьев, можно сделать выемки для пальцев;
Наконечник должен быть треугольной формы. Его можно изготовить самостоятельно;
В древке делаем выемку под хвост наконечника и крепим его такой же нитью.

Блочный лук

Что понадобится

Очень простой вариант предполагает наличие:

Двух мощных пружин (можно на авторынке купить).
Двух колесиков из металла (части автомобильного подъемника, также на авторынке покупаются) и двух металлических шпилек по 4 сантиметра (будут осями).
Восьми мебельных уголков и двух уголков по 4 сантиметра.
Двух мебельных петель.
Четырех скоб из металла в виде буквы «П» (колесики крепить).
Саморезов обычных 30-35 штук и удлиненных – 4 штук.
Веревки из синтетики (тетивы).
Брусков из дерева длиной 46 сантиметров (2 штуки для плеч), длиной 40 сантиметров, шириной 4 сантиметра и толщиной 2 сантиметра (2 штуки для основы) длиной 16 сантиметров и такими же длиной и шириной с выемками по краям (2 штуки для крепления пружин).
Ножовки.
Лобзика.
Напильника.
Отвертки.
Наждачной бумаги.

Блочный лук своими руками (чертежи)

Технология

О том, как сделать охотничий лук своими руками в домашних условиях, расскажем ниже.

Как можно сделать лук своими руками

Создание дугового стрелкового оружия с тетивой – увлекательное, а иногда и необходимое для выживания занятие. К примеру, вы можете смастерить орудие из лыж своими руками, который не уступит по параметрам другим материалам (рисунок 1).

Примите во внимание, что этот инструмент обладает рядом ограничений, главные из которых – предельная скорость снаряда, максимально возможная дальность полета, пороговое натяжение.

В армиях англосаксов лучники были самыми высокими и хорошо тренированными. Натяжение требовало хорошей физической подготовки, зрения и умений, поэтому этот тип войск считался элитой. Каждый из них знал, как сделать лук своими руками, ведь обстоятельства могли лишить его основного снаряжения. Диковинка в глазах непосвященных, грозное оружие в руках мастеров.

Рисунок 1. В прошлом лук был основным оружием наших предков

Интересовались историей происхождения жеста «средний палец»? Лучники, избежавшие или удачно вернувшиеся из плена, демонстрировали целые пальцы, как насмешку врагам. Дело в том, что, когда лучника ловили в плен, его старались или завербовать, или обезвредить, отрезав пальцы, ответственные за натяжение. И это только одна из многочисленных историй, связанных со стрелковым оружием. Итак, как сделать лук из бумаги своими руками или из любого другого материала так, чтобы он хорошо стрелял?

Как сделать самый мощный лук

Взятые за основу материалы влияют на прочность, максимальную силу натяжения, что сказывается на общей поражающей способности изделия. Жесткая рама из арматуры не сильно подойдет, хоть выглядит внушительно. Ориентируйтесь на способность материала к гибкости, пластичности. Чтобы сделать лук для стрельбы своими руками, вам понадобится жесткое дерево. Подходящие сорта – бук, граб, сосна, тис, дуб и ясень. Слишком гибкая ветвь согнется в бублик, а слишком жесткая сломается. Поэтому всегда подбирайте прочные, но в то же время, гибкие типы. Из более современных вариантов – ПВХ трубы, сталь, гнущаяся арматура (рисунок 2).

Рисунок 2. Особенности конструкции самодельного лука

Веревка для тетивы должна быть прочной, способной к пластичному растяжению или иному способу передачи энергии в снаряд (блоки натяжения, пружины). На жесткую раму необходима и жесткая нить, поэтому подбирайте её впору. На стальную раму – стальной тросик с запаянными краями. На деревянную – плетеная леска, тонкая нить из плетеной кожи, паракорд и даже шнурки. Бумага же неприхотлива, поэтому хватит резинки. Оптимальная длина всегда на 20 см больше длины рамы. Необходимо это для двух вещей – надежного крепления и дальнейшей регулировки натяжки. Как сделать лук своими руками в домашних условиях?

Для этого понадобятся инструменты:

Режущий предмет. Нож, пила, ножовка, кухонный тесак, авторезка, циркулярка, бензопила, зубило.
Бумага, карандаш для пометок.
Рулетка на 3 м.
Опционально использование дрели под отверстия для тетивы.
Заранее подготовленный участок для сгибания длинной рамы. К примеру, неглубокая ямка в плотном типе почвы, крупном камне.
Перчатки для безопасности.
Столярные клеи, масла, абразивные растворы по металлу. Вполне вероятно, что вы захотите украсить или укрепить модель. Деревянную раму обработайте заранее.

Как сделать самый простой лук

Достаточно проявить смекалку и поискать подходящие материалы. В идеале обойтись получится простейшей веткой, не занимаясь вырезанием из бревна (рисунок 3). Как сделать самый простой лук – возьмите небольшую трубу ПВХ, проделайте две дырки на каждом конце, проведите туда шнурок – все, примите на вооружение новую единицу. Достаточно затянуть веревку.

Рисунок 3. Самую простую модель можно смастерить из ветки или куска древесины

Задача как самому сделать лук и стрелы будет немногим посложнее, займет определенное время, так как стрелы необходимо делать из ровного отрезка с применением оперения. Необходимо будет использования заранее подготовленных прямых, тонких отрезков. Минимальная длина должна соответствовать расстоянию от точки натяжения до рамы + 10 см. Как сделать лук своими руками в домашних условиях более сложных конструкций? Давайте посмотрим.

Как сделать блочный лук из пвх трубы самостоятельно

Дизайн рукоятки лука

Изготовление рукоятки лука

Процесс изготовления

Формирование изгиба

Изготовление тетивы для лука

Надевание и проверка тетивы

Изготовление стрел

Принцип работы

Часть вторая

Блочный лук

Что понадобится

Технология

Конструкция арбалета

Лук из пластиковых ЛЫЖ своими руками – 8 фото

Возможные проблемы при изготовлении и сборке блочного лука

Лук и стрелы своими руками из дерева

Выбор и подготовка материала

Теперь приступаем к изготовлению плечей лука

Инструкция создания стрелы

Блочный лук

Что понадобится

Технология

Как можно сделать лук своими руками

Как сделать самый мощный лук

Как сделать самый простой лук

Похожие записи:
