Арбалет из рессоры чертеж. как сделать самодельный арбалет из рессоры своими руками

Характеристики арбалета

Как уже было сказано, арбалет можно купить, или сделать самостоятельно

Если вы выбрали первый вариант, то желательно покупать модель, которая будет обладать силой натяжения тетивы до 43 кг, весом не больше 10 кг, обратите внимание на дальность выстрела. Не последнюю роль отыгрывает конструкция арбалета, поскольку для охоты лучшим вариантом станет арбалет небольших размеров, который удобно транспортировать, в отличие от лука, обладающего не всегда комфортными размерами

Мощность арбалетов, как правило, определяется силой натяжения в кг. Спортивные модели с максимальной силой натяжения до 43 кг, подойдут не только для спорта, но и для охоты. Правда если стрелок охотится на крупного зверя, косулю, оленя тогда понадобится модель с силой натяжения до 60 кг. На более грозного зверя силы натяжения 43 кг или даже 60 кг не хватит, здесь понадобится более убойная сила натяжения, не менее 70 кг. Встречаются модели с более высокими параметрами, но для нашего зверя достаточно и 70 кг/с. Дальность полета стрелы такого оружия совсем неплохая. Тем более что натянуть тетиву арбалета с силой натяжения больше 70 кг очень сложно, для этого необходимо обладать достаточной физической силой даже, несмотря на то, что натяжение выполняется механическим взводом. Поэтому вам выбирать какую модель выбирать с силой натяжения 43 кг или больше.

Создание спускового механизма для арбалета

Изготовить такое звено конструкции дома почти нереально, даже если у вас есть необходимая схема. Исключение, если вы профессиональный слесарь и у вас есть нужное оборудование.

Схема спускового механизма арбалета

Отлично если у вас окажется УСМ от пневмовинтовки. Чуть доработав его, вы получите готовую деталь для своего самодельного арбалета.

Над самим механизмом следует разместить кожух, высота которого составляет 2 – 5 см. он нужен для защиты от попадания влаги и мусора. Помимо этого, станет базой для приспособлений, которые увеличивают прицельность стрельбы – целик, оптика.

Перед кожуха (размещается над самим спусковым механизмом) имеет форму хвостика, длина которого не превышает 10 см. Именно им будет удерживаться зад стрелы на самой направляющей.

Стрелы можно изготавливать самостоятельно или же купить в специализированном отделе. Поздравляем, вы смогли сделать арбалет своими руками в домашних условиях, используя готовые чертежи с инструкцией. Если вы все сделали верно то он будет служить вам не один год. А еще больше практичных советов смотрите в видео.

Схема сборки арбалета

Арбалет который мы предлагаем собрать состоит из следующих основных частей см. Схему 1 (все размеры даны в мм.).

Схема 1

Ложе может быть изготовлено из цельной или клееной древесины твердых пород. Ориентировочные его размеры показаны на рисунке. Форма выбирается по усмотрению стрелка. Самое главное, чтобы она была удобна для дальнейшего использования. В зависимости от того, левша вы или правша, с соответствующей стороны делается специальное углубления для более плотного контакта головы стрелка с ложем. На нашем примере, оно сделано для правшей.

Схема 2

В нашей схеме арбалета, ложе и направляющая составляют единое целое

Поэтому необходимо особое внимание уделить отделке поверхностей. От ее качества будет в большой степени зависеть точность стрельбы

Они должны быть строго прямолинейны, не иметь шероховатостей, заусенцев и т. п. Лучше всего обработать их на фрезерном станке с последующей зачисткой мелкой шкуркой и полировкой.

Размеры направляющего паза для стрелы диаметром 8 мм. показаны на рисунке 3.

К торцу ложи прикрепляется крестовина с привинченными к ней плечами. Крестовина отливается из легкого алюминиевого сплава или же фрезеруется из алюминевой болванки. Ее можно изготовить и из дерева.

Положение на ложе крестовины с упругими элементами должно быть таково, чтобы окно для вылета стрелы располагалось против направляющего паза. (Рисунок 4), а тетива при выстреле прижималась к поверхности ложа.

Каждое плечо крепится к крестовине двумя винтами.

Схема 3

Схема 4

Принцип работы спускового механизма заимствован из описания конструкции средневекового арбалета. Изготовление ее требует точности и скрупулезности (рисунок 5).

Схема 5

Работа и устройство механизма ясны из схемы 5. Во взведенном положении тетива (1) зацеплен за выступ (а) рычага (2). От поворота рычаг удерживает спусковой крючок (3). При нажатии на крючок рычаг освобождается, и тетива, устремляясь вперед, посылает стрелу. Перемещение рычага ограничивает упор (4). Для смягчения удара на упор необходимо одеть резиновую трубку. Положение упора подбирается таким образом, чтобы выступ (а) рычага в крайнем положении располагался ниже направляющей поверхности ложа, не препятствуя тем самым скольжению тетивы. После выстрела рычаг удерживается в крайнем положении пружиной (5).

При взведении арбалета тетива упирается в выступ (б) и поворачивает рычаг (2) в исходное положение. Спусковой крючок при этом по действием пружины (6) поворачивается и фиксирует рычаг и тетиву.

Чтобы исключить возможность случайного соскакивания тетивы с выступа (а), спусковой механизм закрывается крышкой (7). Между крышкой и ложей оставляется зазор для прохода тетивы. К крышке прикреплена плоская пружина (8), удерживающая стрелу на направляющих при прицеливании.

Подшипник (9), укрепленный на конце спускового крючка, значительно уменьшает усилие спуска. Необходимую величину спускового усилия можно подобрать, пропиливая поверхность рычага (2), которая опирается на подшипник.

Для уменьшения веса рычага рекомендуем изготовить его из легкого сплава Д16Т. В качестве пружин (5) и (6) могут быть использованы английские булавки.

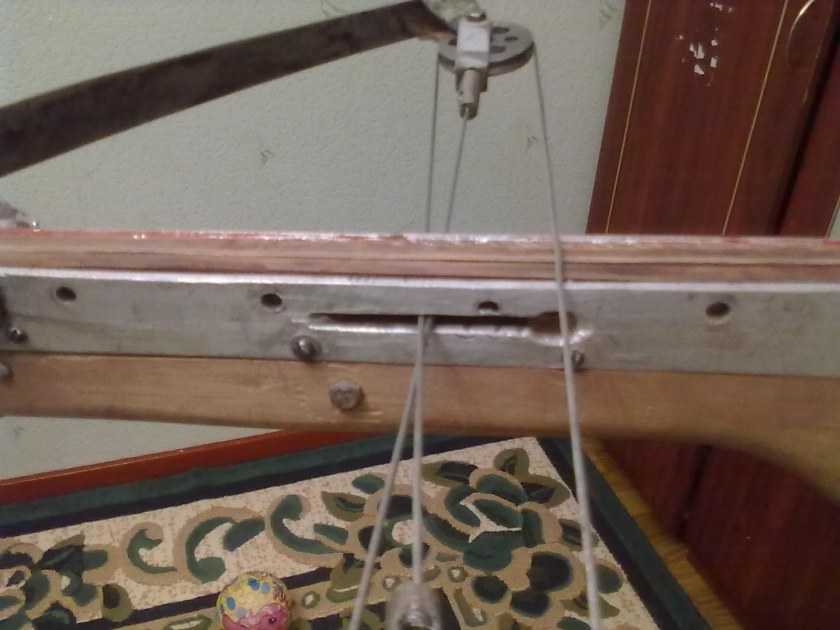

Изготовление направляющей

Направляющей принято называть металлическую планку, в которую углубляется стрела и по которой она скользит во время выстрела. Соответственно, планка должна быть прямой и гладкой, чтобы стрелу не косило при каждом выстреле.

Прежде чем приступать к изготовлению направляющей, надо прорезать стамеской под нее канал шириной 1,5-1,8 см и глубиной 1,5-2,0 см. Он прорезается наверху и посередине ложа.

Канал начинается в районе отверстия под спусковой механизм и заканчивается на краю ложа – рядом с колодкой. Глубина канала по всему периметру должна быть одинаковой, чтобы направляющая села везде равномерно на арбалет чертежи из рессоры, которого выглядят не менее сложными, чем из направляющей.

Далее в канал погружается планка в виде металлической профильной трубы без одной стенки. Планка должна погрузиться полностью, чтобы края ее бортов не выступали наружу. Также направляющая не должна болтаться, поэтому размеры канала подгоняются четко под нее.

Для крепежа планки к каналу можно просверлить на дне первой отверстия под шурупы. Но шапки саморезов могут мешать стреле, поэтому направляющую часто фиксируют эпоксидным клеем.

Многозарядный арбалет своими руками

На сегодняшний день среди любителей холодного метательного оружия входит в привычку изготовление арбалетов и луков своими руками. Сделать своими руками лук для ребенка гораздо проще, чем хорошее охотничье, боевое или спортивное оружие. Ведь во втором случае требуется максимально точно соблюдать технологию изготовления. Ведь малейшее отклонение, и вы не получите желаемого результата. Изготовить многозарядный арбалет в домашних условия достаточно сложно. Но если у вас есть опыт изготовления классических арбалетов со стрелами, то эта задача не покажется вам сложной. Ведь основа для самозарядного арбалета своими руками делается также как и для традиционного. Сложности могут возникнуть при изготовлении барабана. Если вы не знаете, как своими руками сделать барабан, то закажите его у специалистов. Подробные чертежи для изготовления многозарядного автоматического арбалета своими руками можно найти в специализированной литературе или на сайтах, посвященных изготовлению такого оружия.

фото. Многозарядный арбалет своими руками

Как натянуть тетиву на арбалете многозарядного типа без видео инструкции

Чтобы получить мощное оружие не достаточно сделать корпус арбалета, нужно еще суметь изготовить тетиву, правильно натянуть тетиву на арбалете, а также знать, как зарядить арбалет.

Последовательность осуществляемых действий от натяжения тетивы до совершения выстрела:

  • Сначала необходимо повернуть арбалет по ходу часовой стрелки (или против, в зависимости модели и вариации исполнения), до сцепления со штоком устройства спуска.
  • Повернуть в противоположную сторону до предела (во время поворота происходит натягивание тетивы и с помощью храпового механизма в боевое положение устанавливается следующая стрела).
  • Можно стрелять (спусковое устройство приводится в действие, и освобожденная тетива выстреливает следующий снаряд).

Такая схема гарантирует максимально быструю перезарядку (несколько секунд) и приведение оружия в боевое положение. Благодаря этому скорость стрельбы в сравнении с классическими моделями увеличивается в несколько раз.

Расположение стрел на барабане тоже уменьшает время подготовки оружия к бою и сводит непростой процесс перезарядки к повороту барабана, а очередной снаряд с помощью фиксатора, расположенного на корпусе переходит в боевое положение.

Захват тетивы происходит в крайней точке поворота барабана. Натягивается она в момент обратного поворота, за счет образования рычага усилие тетивы существенно уменьшается.Стрельба из арбалета отличается от стрельбы из лука и включает в себя три этапа:

  • Натяжение. В простом варианте стрелок натягивает тетиву, фиксирует ее упором. В это же время арбалет необходимо фиксировать ногой при помощи специальной скобы.
  • Наложение болта. Стрелок придерживает арбалет под углом и заряжает его, укладывая болт в желоб, при этом противоположный конец стрелы расположен на упоре тетивы. Некоторые модели арбалетов оборудованы специальной фиксирующей пружиной, что дает возможность стрелять в любом направлении и под любым углом.
  • Прицеливание и выстрел. Арбалет прикладывается к плечу наподобие ружья, прицеливание производится по аналогии.

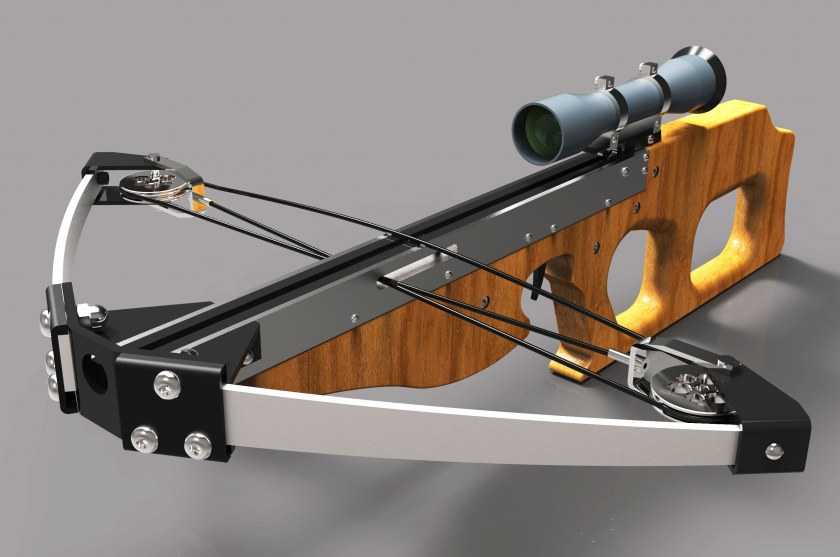

Блочный арбалет

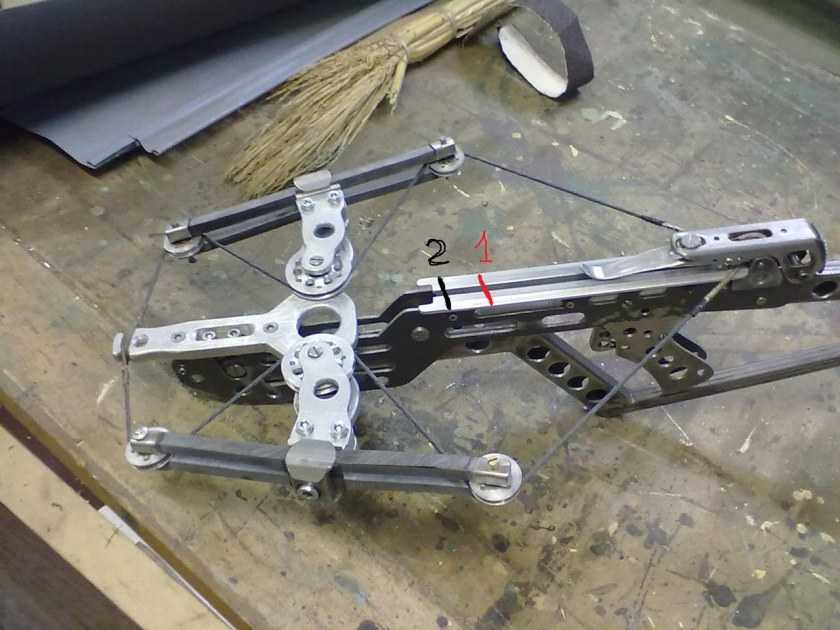

Конструкция включает в себя целую систему эксцентриков, благодаря работе которых облегчается процесс зарядки оружия и обеспечивается разгон стрелы. По сравнению с рекурсивными моделями, блочный охотничий арбалет более компактен. Показатели мощности здесь также на высоте.

Незначительные размеры обеспечиваются установкой коротких дуг. Применение указанного решения способствует легкому преодолению владельцем оружия площадей, покрытых зарослями и кустарниками.

Характеристики охотничьего арбалета блочного типа обеспечивают простой взвод тетивы и незначительную отдачу, что достигается за счет рационального распределения вектора силы.

Делаем лук арбалета

Начинаем изготовление лука, в процессе которого увидим структуру дерева и узнаем, как сделать арбалет в домашних условиях по древним технологиям. Итак, приступим, нужно срезать слои дерева, где присутствует его сердцевина. Если её оставить, то есть риск, что пойдут продольные трещины. После отмеряем середину лука и начинаем срезать лишний материал, изготавливая лук. При обработке необходимо следить за тем, чтобы его плечи были одинаковыми. Всё время проверяем на изгиб. Как только плечи начнут хоть немного поддаваться изгибу, нужно сделать пробную тетиву.

Пробная тетива – это прочная верёвка, на которой с одной стороны одна петля, а с другой — несколько, расположенных на разном расстоянии. Они нужны для того, чтобы измерять изгиб плеч лука. Чем больше материала срезается, тем сильнее их можно согнуть, при этом меняя петли на ближние. Натягивая пробную тетиву постоянно, легко отследить, равномерен ли изгиб после обработки лука. Ведь если смотреть только визуально, можно сильно ошибиться. Плотность дерева не во всех местах одинакова, поэтому с виду идеальный лук может изогнуться неравномерно. Иногда бывает, что толстый участок является слабым местом, а более тонкое, наоборот, не сгибается. Чтобы не ошибиться, нужно постоянно проверять лук. Только изучив все нюансы, можно сделать работающую копию, поняв, как сделать арбалет своими руками, и полностью отобразить мощь и красоту древнего оружия.

Принцип компенсации веса приманки и плечо кивка

О необходимости компенсирования веса подробно изложено в статье о настройке удочек с кивком. Кивок арбалет для рыбалки специально создан, чтобы выполнять эту функцию максимально правильно. Основной недостаток обычного сторожка – малая амплитуда поднятия. При разгибании при поклевке на подъем бланк кивка отбирает вес у поднимаемой рыбой мормышки в процессе следования кончика из нижнего положения в верхнее. При достижении верхней точки компенсация веса уже не происходит, и рыба начинает ощущать вес приманки, что приводит к выплевыванию наживки. Рабочего разлета даже в 10 см может быть недостаточно, особенно при ловле крупного леща или карася. Арбалет же работает на амплитуде до 15-20 см (зависит от длины стрелки). К рабочей амплитуде самого кивка добавляется еще ход стрелки на резиновом амортизаторе.

Виды самодельных арбалетов

Арбалет это оружие с многовековой историей, и за все время его существования у механического оружия появлялось множество модификаций. Наиболее эффективные и интересные используются и по сей день.

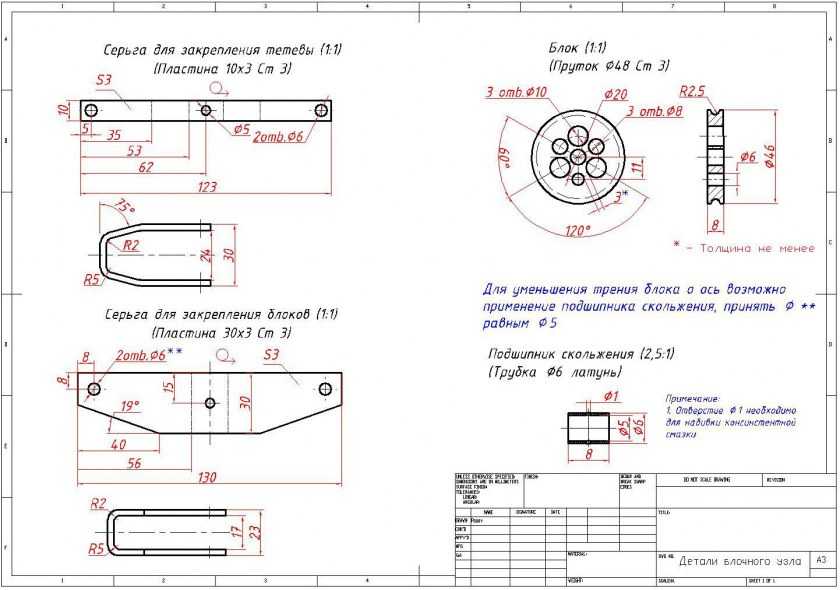

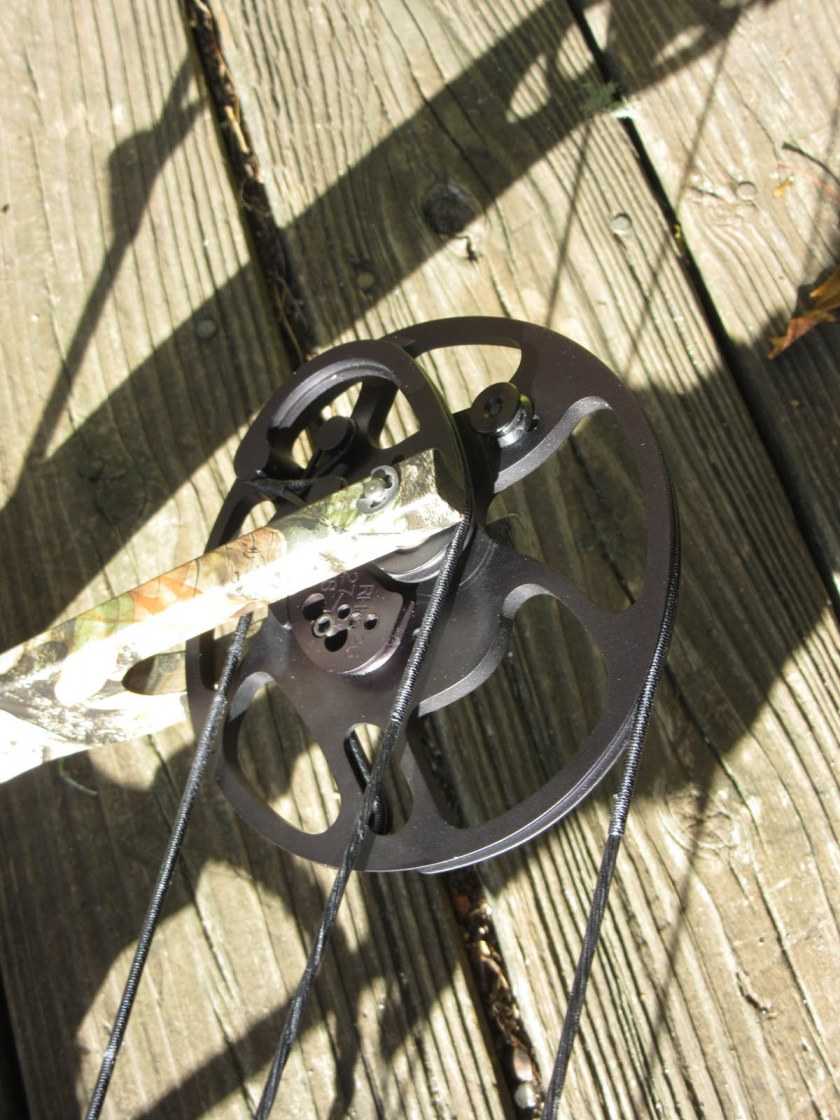

Блочные

В современных арбалетах для повышения их мощности часто используют усовершенствованный тип крепления тетивы на ролики. В стандартном варианте реверсивного лука снаряд выпускался с разгоном, соответствующем упругости плеч. При использовании блочного механизма запуска разгон многократно увеличивается и соответственно такие арбалеты, даже самодельно изготовленные в домашних условиях, годятся для охоты и спортивной стрельбы.

Многозарядный арбалет из дерева

Многозарядные арбалеты впервые появились в Китае. Их специфика в оригинальной направляющей и в упрощенном механизме зарядки. Мощность такого арбалета гораздо ниже, чем у стандартного и он не подходит для точной стрельбы, и тем более охоты. Его можно собрать как оригинальную поделку из дерева. Снаряды используются легкие, без оперения и наконечников.

Болты закладываются в ячейку над ложем и падают на направляющую по мере расходования. Спусковой механизм представляет собой древнюю систему «козья ножка», где для взведения достаточно тянуть за рычаг.

Изготовление тетивы

Проверить сбалансированность уровня плеч и направляющей, гладкость хода спускового механизма и плотность притвора всех крепежных элементов можно только при натяжении тетивы на самодельный арбалет своими руками. Она изготавливается следующим способом:

  • В длинную доску параллельно друг другу вкручиваются два самореза на расстоянии 50 см друг от друга;
  • Два самореза обматываются вощеной льняной веревкой по четыре раза с каждой стороны, чтобы между ними образовалось восемь нитей;
  • Четыре нити посередине обматываются вощеной веревкой, чтобы получилась жесткая 8-сантиметровая основа;
  • Предыдущая обмотка проделывается с остальными четырьмя нитями;
  • Одна жесткая основа надевается на один саморез, второй прокручиваются полученные нити, чтобы они сплелись друг с другом;
  • После сплетения четырех нитей с остальными четырьмя, вторая жесткая основа надевается на саморез, а полученный трос обматывается нитью для окончательной фиксации оплетки.

Тетиву остается врезать в плечи. Но если последние предусматривают ролики, то веревка для изготовления жесткого троса должна быть в 2,5 раза длиннее. Причем обматывать придется всего четыре нити, а не восемь. Ведь готовую тетиву придется просовывать в узкие щели, что между роликами и их корпусами.

Устройство и настройка под вес оснастки

Единого устройства зимней удочки арбалет нет – вариантов конструкций много, но все они изготавливаются на основе единого принципа. Основа – резиновый жгут-амортизатор, закрученный в обратную сторону от лунки (чтобы поднимать кивок, а не опускать). Жгут крепится к рожками проволочной рамки. В скрутку различными способами вставляется стрелка. Самое простое – в прорезь надетого на жгутик кембрика. Сама стрелка – чаще обычный лавсановый или металлический кивок, но можно применять и твердые тонкие бланки (например, карбон). Это просто рычаг.

Настройка

Для настройки рыболовной зимней снасти арбалет снимаем амортизатор с одного рожка и делаем оборот, надеваем на место. Также делаем и с другой стороны. Для увеличения упругости крутим в сторону удильника, для уменьшения наоборот отпускаем. Сама рамка, на которой крепится резинка, может быть различной формы из пластика или металла. Хорошо, если в конструкции предусмотрен ограничитель – тогда в максимальном верхнем положении стрела упирается в него. Если такого ограничителя нет, то сторожок в верхнем положении выгнется в обратную сторону на 180 градусов и ляжет на удильник, что неудобно.

Конструкций таких кивков много. Отличаются они изготовлением элементов – самой рамки, способа крепления резинки. В самых продуманных моделях резинка не просто крепится на рогах рамки, а шарнирно через специальные колпачки, которые могут вращаться. Благодаря этому настраивать резинку можно путем простого кручения этих колпачков, не снимая с рожек. Такая настройка тоньше — подкрутить колпачком можно на любое значение, а через снятие минимальный шаг — один оборот.

В процессе регулировки резинки добиваемся того, чтобы оснастка в воде еле удерживала кивок от поднятия. Для установки в рабочее положение, когда оснастка уже почти вся опущена в воду, плавно опускаем снасть на дно. Кивок при этом должен остаться в горизонтальном положении (или чуть наклониться к воде). Не следует делать резких движений – иначе стрелка поднимется. Излишек лески убирается (отдается) катушкой.

Приступим к созданию бумажного арбалета

Для этого требуется:

  1. Листы А4 – 9 штук.
  2. Палочки от эскимо – 4 штуки.
  3. Скотч.
  4. Прочная капроновая нитка.

Как сделать из бумаги арбалет, который будет стрелять карандашами?

  1. Кладём перед собой три листа бумаги продольно. Перегибаем слева направо. По линии изгиба разрезаем пополам. Получается шесть листов, ширина которых 10,5 см, а длина 29,7 см. Делим их на две кучки по три листа.
  2. При помощи карандаша скручиваем одну, а потом вторую стопку листов в трубочки. Длина их должна получиться 10,5 см, а диаметр — немного толще карандаша. Чтобы они не раскручивались, крепим скотчем.
  3. Вставляем в один конец трубок по палочке от эскимо на треть их длины. Выступающую часть отламываем. Со свободной стороны вставляем по целой палочке от эскимо также на треть. Это плечи лука. Теперь нужно согнуть их по центру бумажных трубок пополам.
  4. Берём ещё пять листов бумаги, скручиваем их при помощи карандаша, это будет ложе арбалета.
  5. К получившейся трубке спереди приматываем плечи лука. Нужно их равномерно примотать спереди ложа изделия. Вот как сделать арбалет в домашних условиях из бумаги. Теперь ему нужен зацеп, курок и направляющая.
  6. Привязываем нитку к плечам лука и натягиваем, чтобы понять, где будет зацеп. Определившись, прорезаем в этом месте ложе насквозь. После отрезаем кусок палочки размером в 3–4 см и вставляем в отверстие так, чтобы сверху она выступала на 5 мм, а снизу являлась курком.
  7. И последний штрих. Делаем трубочку длиной в 3 см, чтобы в неё свободно проходил карандаш, и приматываем скотчем спереди арбалета над его луком. Это направляющая для стелы. Всё, теперь можно натянуть тетиву, вложить в направляющую, к примеру, карандаш и выстрелить.

Здесь мы рассмотрели создание копии древнего арбалета. Однако также было интересно создавать метательное оружие из подручных материалов, как говорят: на коленках. Из бумаги, даже показали, как сделать арбалет из карандашей, и мини-оружие, которое вышло довольно мощным как для своего размера. Так что стоит смотреть на мир шире и всегда импровизировать, только так можно добиваться отличных результатов в делах, достойных восхищения окружающими людьми.

Сделайте арбалет собственными руками, вы не пожалеете!

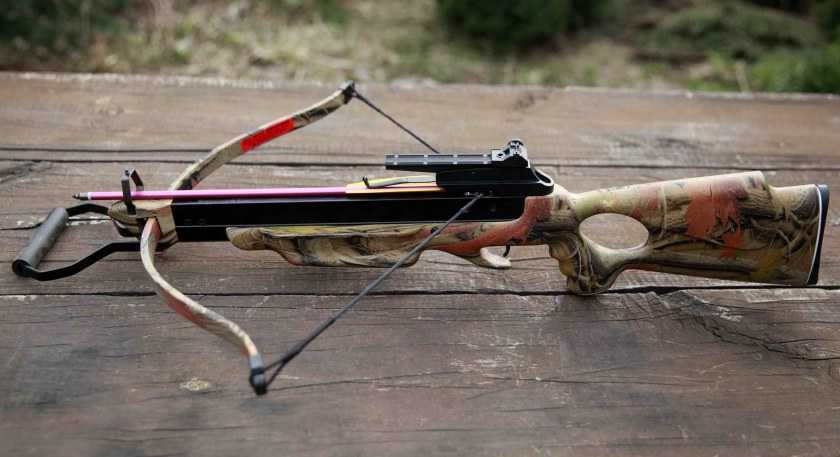

Конструкция арбалета

Современный арбалеты изготавливают как из дерева, так и из материалов, которые были недоступны еще 100 лет назад: пластик, карбон и др. Эти изделия легче и прочнее, но принцип работы и конструкция остались неизменными.

Составляющие арбалета:

  1. Ложа. Служит основой оружия. Изготавливается из древесины крепких пород, металла. От ее строения во многом будет зависеть внешний вид и тип арбалета. Ложа в устройствах для охоты будет легкой и удобной, для спортивной стрельбы – тяжелой, с различными регулировочными элементами, для охоты под водой – трубочного типа.
  2. Плечи. Накапливают энергию при натяжении тетивы и отдают ее при выстреле. Могут быть изготовлены из дерева, карбона, дюрали и других металлических сплавов. Крепятся к ложе напрямую или через укрепляющую колодку из металла. Бывают традиционного и блочного типа. В блочных конструкциях тетива пропускается через специальные блоки, установленные на концах плечевых дуг.
  3. Замок. Конструкция, которая фиксирует натянутую тетиву и удерживает на себе всю силу плеч. Материал для изготовления замка должен иметь высокую прочность. Подойдет титан, высокопрочная сталь, композиты.
  4. Стремя. Приспособление для фиксации арбалета с помощью ног во время взведения. На легких арбалетах его нет.
  5. Колодка. Соединяет плечи с ложей и другими частями устройства. На нее приходится вся нагрузка отдачи после выстрела, поэтому для ее изготовления используют высокопрочные сплавы.
  6. Направляющая. Желоб или специальная накладка на ложе, предназначенная для стрелы. Иногда направляющую смазывают маслом, чтобы улучшить движение стрелы и уменьшить истирание тетивы.
  7. Тетива. Специальный трос, который при спуске курка передает механическую энергию плеч стреле. Изготовляются из плотных, малорастяжимых нитей – лавсан, кевлар, дакрон. Для мощных арбалетов в качестве тетивы используется стальной тросик.
  8. Прицел. Бывают открытые, оптические и диоптрические. Открытые представляют из себя целик с консолью, на которую крепятся регулируемые мушки. Диоптрическими и оптическими прицелами снабжают спортивные и охотничьи арбалеты.

Конструктивные особенности

Из чего состоит арбалет охотничий? Фото, представленные в данном материале, позволяют увидеть, что в нем можно выделить следующие составляющие части:

  1. Корпус — главный силовой узел, на который приходятся нагрузки при спуске тетивы. Служит основанием для установки функциональных деталей.
  2. Колодки — часть конструкции для установки дуг натяжения тетивы.
  3. Ложа — деталь арбалета, которая используется для размещения стрелы.
  4. Тетива — функциональная часть, которая служит для приведения в движение используемых снарядов.
  5. Плечи — упругий конструктивный элемент, который отдает энергию при натяжении тетивы.
  6. Стремя — деталь, с помощью которой облегчается зарядка арбалета.
  7. Спусковой механизм — устройство, благодаря которому происходит размыкание замка и высвобождение тетивы при выстреле.
  8. Прицел — устанавливается на арбалет для облегчения наведения на цель.

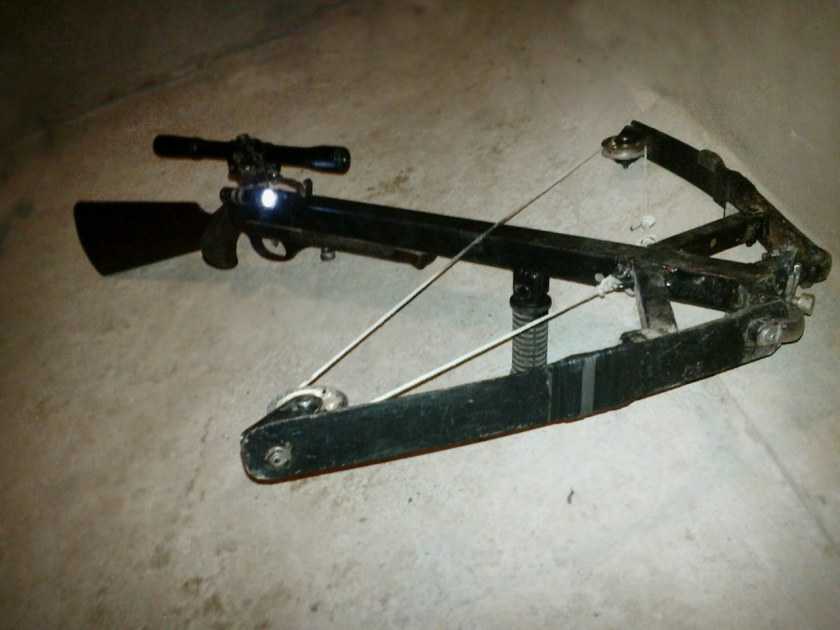

Необходимые элементы и инструменты

Для изготовления арбалета в домашних условиях потребуются:

  • Доска с размерами желаемых габаритов арбалета;
  • фанера для подгонки ложа;
  • автомобильная рессора;
  • тонкий стальной трос, например с тормозного рычага мотоцикла.

Основными элементами конструкции выступают каркас с ложем, плечи с тетивой и спусковой механизм. Каркасом является любая древесина, выточенная в нужной форме. Следует брать длинную доску, которой хватит, чтобы вырезать форму от приклада до плечей арбалета. Приклад выпиливается под размеры плеча владельца. Сверху следует предусмотреть направляющую для метательных снарядов. Ее можно вырезать в самом дереве, но удобнее наклеить сверху фанеру.

После изготовления основы можно переходить к метательному механизму. Чаще всего для лука в арбалете используют рессору старого автомобиля. Отпиливается отрезок пружины нужной длины. Между концами дуги натягивается тетива из троса толщиной 1,5-2,5 мм. Плечи фиксируются на каркасе и скрепляются на болтах. После этого основная часть арбалета готова, остается только сделать спусковой механизм и заготовить снаряды.

Виды чертежей

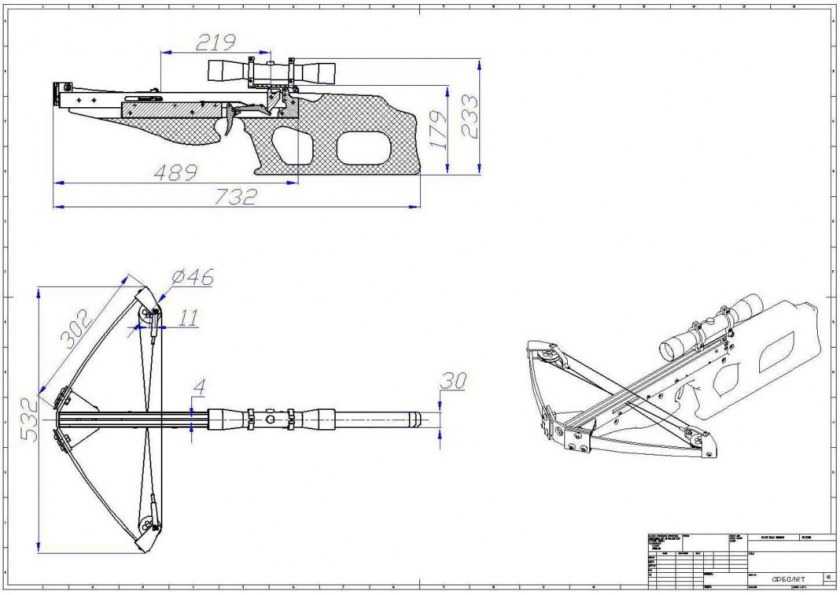

Перед тем как приступать к изготовлению арбалета, необходимо ознакомиться с несколькими чертежами, выбрать подходящий вариант, а затем самостоятельно подготовить схему, на которую нужно будет ориентироваться при сборке. Заводские модели не рекомендуется воспроизводить в домашних условиях, поскольку у них сложные конструкции. Кроме того, для работы понадобится много инструментов, которые не всегда найдутся в хозяйстве.

Все чертежи сильно отличаются друг от друга, поэтому нужно изучить наиболее популярные конструкции

Важно понимать, что не следует полностью копировать представленные варианты. Можно вносить изменения, чтобы создать индивидуальную конструкцию для конкретного человека

Классическое оружие

Чтобы изготовить настоящую классическую модель арбалета, потребуется минимальный набор комплектующих частей. Перед началом сборки желательно ознакомиться с уже имеющейся основой. Главные компоненты — это ложе, спусковой модуль и направляющие, куда помещается стрела. Дополнительно потребуется сделать качественный фиксатор для тетивы, который также служит спусковым механизмом. На изображении можно увидеть самый простой чертеж для арбалета своими руками.

Собрать классический вариант арбалета своими руками несложно. Для этого можно использовать следующую схему:

В первую очередь нужно изготовить качественное и прочное ложе. Конструкция должна получиться максимально прочной. Для любительской модели достаточно сделать простое прямоугольное основание из любого куска толстого дерева. Для более профессиональных моделей желательно больше внимания уделить деталям и сделать удобный приклад. Древесина должна быть без сколов и дефектов, чтобы не сломалась во время стрельбы.
Следующий шаг — подбор материала для изготовления плечевого блока. Желательно использовать пружинную сталь или любой другой похожий металл

Важно убедиться, что при натяжении плечо не будет деформироваться. Длина его должна составлять примерно 50 см или меньше

Увеличивать размеры не рекомендуется, поскольку мощность сильно возрастёт. Чтобы была возможность регулировать степень натяжения, специалисты советуют использовать арбалет с блоками, но для этого потребуются дополнительные компоненты. Блочный арбалет своими руками сделать крайне сложно.
Механизм спуска. Это наиболее проблематичный в изготовлении модуль конструкции. Чтобы сделать механизм, необходимо точно изучить и воссоздать чертёж, а уже после установки испытать его на фиксацию тетивы.

Для самодельного арбалета используют ручной способ натяжения. Если вариант будет более сложный по конструкции, можно применять механический способ. Он подойдёт для охоты. Новичкам не рекомендуют собирать оружие по сложным чертежам. После изготовления первого образца уже можно подумать об усложнении конструкции.

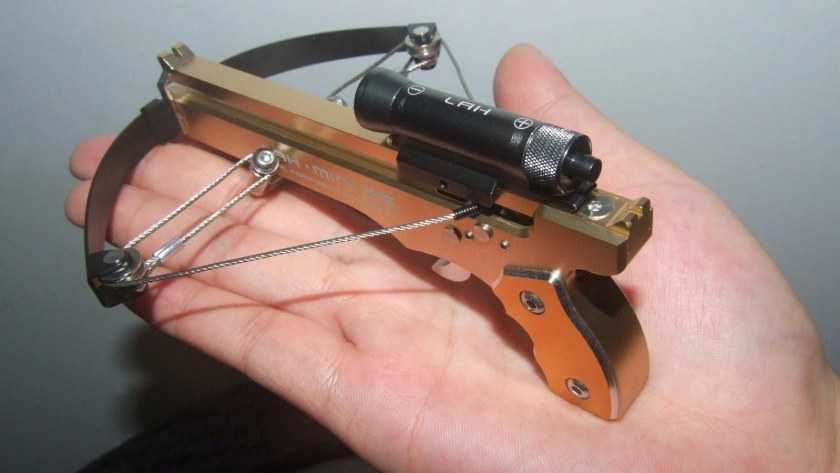

Пружинный образец

Если предстоит охота в воде, тогда желательно использовать схему изготовления пружинного арбалета. Но при этом стоит учитывать, что охота в пределах Российской Федерации запрещена с использованием такого образца охотничьего оружия. На изображении показано, как можно сделать самострел по чертежу.

Образец очень похож на пистолет, а не на самодельный арбалет. Вместо плечевого блока необходимо использовать мощные пружины. Их располагают по краям ложа, чтобы уменьшить габариты всей конструкции. У этого образца стрелкового оружия имеется несколько преимуществ:

  • простота сборки;
  • компактность;
  • высокая надёжность;
  • регулировка натяжения.

Но не обошлось и без недостатка. У собранного по чертежам арбалета будет небольшая дальность полёта заряда, поэтому использовать оружие получится только на близких дистанциях. Особенности сборки:

  1. Пружины помещают в стальные трубки, чтобы снизить риск засорения механизма. Кроме того, человек во время использования оружия не получит травму. У пружин большая степень натяжения. Если не поставить защиту, можно сильно зажать кожу руки.
  2. Когда арбалет используют для подводной охоты, количество деталей из дерева должно быть минимальным. Желательно использовать металл, твёрдый пластик или оргстекло.
  3. Для сборки рычажного механизма необходимо применять рычажный блок. Если пружина очень тугая, тогда со штифтом провести сборку будет проблематично.

Основное преимущество модели — возможность собрать арбалет из подручных деталей самостоятельно. Подробного описания по сборке такого оружия нет, поскольку чертёж в большинстве случаев приходится адаптировать под собственные потребности и возможности.

Как заряжать много зарядный арбалет

Для начала необходимо заметить, что арбалет – не совсем бесшумное оружие, но во многом, это зависит от типа арбалета. Во всяком случае, модели, способные по эффективности и функциональности соперничать с огнестрельным оружием, во время выстрела создают шум, который похожий на хлопок закрываемой автомобильной двери. Поэтому бесшумно стрелять из такого оружия не получится. Также из такого оружия невозможно стрелять на дальние расстояния.

Многозарядные арбалеты более функциональны, чем классические. Конечно же, стрелять очередью такие скорострельные арбалеты не могут, но ряд преимуществ все равно имеют.

Основу такой автоматической конструкции составляют поворачивающиеся плечи. Таким образом, для взведения арбалета требуется взяться за одно плечо орудия и отвести его в свою сторону до упора, так чтобы тетива попала за сцепление со штоком спускового устройства. Одновременно с этим происходит поворот барабана, на поверхности которого располагаются стрелы.

Затем плечи арбалета можно вернуть в исходное положение и стрелять. Эффективность этого оружия зависит непосредственно от физической силы стреляющего, потому как в этом случае натянуть тетиву невозможно, поэтому, несмотря на постоянно увеличивающуюся скорострельность, эффективность будет минимальной.

Еще одной особенностью скорострельного арбалета является то, что плечи можно складывать. Каждое плечо имеет способность поворачиваться так, что оба плеча становятся параллельно друг другу, а затем они просто укладываются на основание арбалета. На чертежах многозарядного арбалета можно увидеть, что орудие имеет выдвижной приклад, который позволяет сделать арбалет компактным и удобным для транспортировки, по сравнению с традиционными моделями арбалетов.

Необходимые элементы и инструменты

Для изготовления арбалета в домашних условиях потребуются:

  • Доска с размерами желаемых габаритов арбалета;
  • фанера для подгонки ложа;
  • автомобильная рессора;
  • тонкий стальной трос, например с тормозного рычага мотоцикла.

Основными элементами конструкции выступают каркас с ложем, плечи с тетивой и спусковой механизм. Каркасом является любая древесина, выточенная в нужной форме. Следует брать длинную доску, которой хватит, чтобы вырезать форму от приклада до плечей арбалета. Приклад выпиливается под размеры плеча владельца. Сверху следует предусмотреть направляющую для метательных снарядов. Ее можно вырезать в самом дереве, но удобнее наклеить сверху фанеру.

После изготовления основы можно переходить к метательному механизму. Чаще всего для лука в арбалете используют рессору старого автомобиля. Отпиливается отрезок пружины нужной длины. Между концами дуги натягивается тетива из троса толщиной 1,5-2,5 мм. Плечи фиксируются на каркасе и скрепляются на болтах. После этого основная часть арбалета готова, остается только сделать спусковой механизм и заготовить снаряды.

Оперение

Оперение стабилизирует полет стрелы.

Для оперения используют:

  1. Маховые перья птиц. Можно использовать перья гусей, индюков, тетерева, глухаря и др.

    Вороньи не подойдут из-за хрупкости. Перья разрезают вдоль стержня на две половины. Срез обрабатывают напильником или на шлифовальном станке. Ножницами придают перу нужную длину и ширину. В древке прорезают бороздки и приклеивают оперение.

  2. Пластик. Можно купить лист пластика или использовать то, что есть под рукой: ненужные пластиковые упаковки, поддоны и т.п. Главное условие – ровная поверхность.
  3. Бумага. Предварительно нужно проклеить бумагу алюминиевой фольгой для прочности.

Пластиковые и бумажные заготовки вырезают по лекалу и приклеивают так же, как и перьевые.

Длинное и широкое оперение хорошо стабилизирует стрелу, но гасит скорость. Поэтому охотничьи арбалетные болты будут иметь не такое широкое и длинное оперение, как стрелы для спортивных арбалетов.
