Как собрать радиоуправляемый самолет?

Содержание

Дела давно минувших дней, или метательный планер из потолочки — Паркфлаер

Уже не важно, что именно сподвигло меня на постройку этой модели… Может пытливый ум, может желание разобраться в тонкостях работы с пеноматериалом, а может причиной послужила, оказавшаяся у меня в руках трехканальная аппаратура от кокого-то RTF-самолета

Да это и не важно уже… Давно это было…. Даже не буду пытаться вспомнить, с какого сайта я качал чертежи, но спустя годы, они так и остались у меня на жестком диске, покрывшись виртуальной паутиной и пикселями пыли до сегодняшнего дня!))))

Даже не буду пытаться вспомнить, с какого сайта я качал чертежи, но спустя годы, они так и остались у меня на жестком диске, покрывшись виртуальной паутиной и пикселями пыли до сегодняшнего дня!))))

(metplaner97sm.zip)

Теперь, я выкладываю эти чертежи сюда- уверен, кому-то пригодятся!

Ну а пока вы еще не начали строить этот метательный планер, я расскажу, как его стоил я.

Начал я с того, что распечатал чертажи на принтере, вырезал по ним выкройки будущего планера, и уже с ними начал работу. Опыт постройки у меня уже был богатый- на тот момент я уже порядка семи лет занимался в авиамодельном клубе.

Итак. Фозеляж. Он представляет из себя две боковые панели, вырезанные из потолочной плитки по выкройкам:

В качестве силового набора фюзеляжа была использована бальза 3х3 мм. Такие же реечки применялись для создания шпангоутов. Все элементы конструкции я собирал на пятиминутной смоле.

Ложемент крыла был дополнительно усилен изнутри бальзой, толщиной 1мм.

Нижние стрингеры идут от хвоста, до носовой части, до самого ее радиуса. Носик заполнен куском пенопласта, а в качестве балласта использовался аккумулятор, 4.8 вольта, спаяный из аккумуляторов, типоразмера ААА. Доступ к батарее и приемнику осуществлялся через съемное крыло- места еле-еле хватало, но всё-таки всё убралось.

Едем дальше, и останавливаемся на крыле!По выкройкам я сделал верхние и нижние части обшивки крыла. На нижнюю половину приклеил бальзовые лонжероны. Как ни странно- нет ни одной нервюры- это мне и теперь странно, но ладно!

Сборка половинок консолей не представляет труда, далее они склеиваются между собой, и ву-аля! Крыло готово… ну почти готово!)))…

…..Осталось только навесить элероны на скотче, и установить серву.

Следующий этап- хвостовое оперение. Стабилизатор, руль высоты и киль вырезаются из потолочки, склееной вдвое. Руль высоты (в месте его крепления к стабилизатору) срезается на «клин», и приклеивается на скотч.

Киль, для надежности, вклеивается с применением зубочисток- некоторые пенолетчики, практикующие вуду, говорят, что так- по фен-шую)))). Сам не знаю, не могу утверждать, но иначе трудно объяснить большое колличество иголок и зубочисток в их моделях)))).

ИИиииииИИИ едем дальше!!!! И после установки всех тяг и сервомашинок у нас получается готовый продукт:

THE END.

Система управления

Для управления авиамоделью вам понадобиться многоканальный передатчик. Простейшие модели управляются по двум каналам, которые чаще всего отвечают за руль высоты и элероны. Немного солиднее и интереснее выглядят трехканальные аппаратуры управления, где одновременно производится управление рулем высоты, поворотами и газом. Это самая простая система, которую можно использовать для получения базовых навыков пилотажа.

Если же вы настроены серьезно, обратите внимание на радиопередатчики с четырьмя и более каналами. Только с ними вы получите полноценный контроль над моделью

Для органов управления самолетом необходимо докупить детали. Обычно я покупаю детали на китайских сайтах. ПО мне лучше подождать 15-25 дней нежели переплатить большую сумму.

Мотор — Mystery Бесщеточный электродвигатель 13000 оборотов в минуту (11,1V) заказал на китайском сайте.

Плюсом этого мотора в том что можно использовать разное напряжение 11.1 или 7.4 вольт

Серво приводы — сервомашинки. Обычные маленькие. для управления элеронами, рулем высоты и руля управления. в моем случае я применил 4 штуки. 2 на элероны, 1 на руль высоты и 1 на руля направления.

Органы управления радиоуправляемого самолета такие же как и у настоящего самолета. Отличие только в отсутствии закрылок. для таких маленьких радиоуправляемых игрушек закрылки не нужны. Но можно применить.

Для управления самолетом заказал пульт управления 4х канальное. Бюджетный вариант. Купил на сайте Алиэкспрес за 1300 рублей.Пульт продается вместе с приемником.

Схема подключения:Чтобы правильно подключить электронику используйте инструкцию. В основном все приемники подключается одинаково.Для подключения 2 сервоприводов на элероны используйте У кабель. Но этот кабель можно и самому сделать.

Подключение органов управления к приемнику

При этом нужно поставить сервомашинки так чтобы они при движении двигались в разные стороны.Схема подключения электроники к приемнику радиоуправляемого самолета.

Всем привет, авиация всегда была страстью всей моей жизни, что в итоге привело к получению научной степени в авиационном университете. Как студент технического университета я знаю, что мне всегда есть чему учиться, но у меня есть также многое, что я могу дать сам, поскольку летаю, строю и разрабатываю самолёты в течение 10 лет.

Любая разработка самолёта начинается с четкой постановки цели. Она и является основной направляющей силой всех расчетов и конструкторских работ. Для строительства я выбрал поршневой истребитель второй мировой войны. Именно поэтому мои исследования начались с изучения различных конструкций самолётов, чтобы найти пример для подражания.

В результате долгой подготовительной работы и процесса изготовления самолёта я написал инструкцию, в которой подробно рассказал про все стороны конструирования и изготовления авиамодели. В инструкции можно найти информацию по основным шагам по строительству авиамодели, по трудностям и их преодолению.

Эта детальная инструкция начинается с момента выбора модели самолёта, потом рассматривается этап расчета авиамодели, определение веса и изготовление прототипа. Далее идут этапы, связанные с изготовлением отдельных частей модели: крылья, фюзеляж, оперение, моторный отсек. Не стал выкладывать фотографии каждого шага строительства, поскольку их много.

Монтаж «начинки» радиоуправляемого самолета

Продолжаем разбираться с тем, как собрать радиоуправляемую модель самолета. На очереди – монтаж электроники и прочих элементов, которые прячутся под фюзеляжем.

Приемник. Обязательно устанавливается позади аккумуляторов (максимум – над ними), не иначе. Если вы только не хотите, чтобы во время столкновения или аварии, массивный аккумулятор раздавил своим весом приемник. Следите, чтобы между кромкой фюзеляжа и корпусом приемника был зазор. Вибрации, которые производит двигатель и передает на корпус модели, могут негативно сказываться на эффективности приемника.

Небольшой лайфхак: сразу после покупки приемника, измерьте и запишите где-нибудь длину антенны. Если произойдет так, что она оборвется, вам будет проще сделать замену.

Сервомеханизмы (рулевые машинки). Отвечают за управление элеронами, рулевым высоты и рулем управления. Тут ничего сложного нет. Запчасть изначально имеет специальные крепежные ушки с резиновыми амортизаторами и латунной гильзой. При сборке радиоуправляемого самолета вам остается только зафиксировать саморезы. По аналогии с приемником, сервомашинка не должна контактировать с фюзеляжем.

Небольшой лайфхак: Сервомеханизмы можно приклеить к фюзеляжу с помощью нескольких квадратиков двухстороннего скотча на вспененной основе (важно, чтобы он был не тоньше 2 мм.). Это снизит вибрацию фюзеляжа

Регулятор хода. Эта деталь сильно греется, поэтому мы рекомендуем предусмотреть минимальный воздушный обдув. Это поможет поддерживать оптимальную температуру и избежать перегревов.

Люди, которые никогда раньше не летали на радиоуправляемых моделях, зачастую выбирают свою первую модель исключительно по внешним признакам, покупая наиболее приглянувшийся самолёт. И такое желание вполне оправданно — хочется же иметь самую красивую модель… А в результате первой покупкой иногда оказывается сложный в управлении пилотажный самолёт или хорошая копия самолёта времен второй мировой войны, которой управлять, может быть, еще сложнее. Верно ли такое решение?

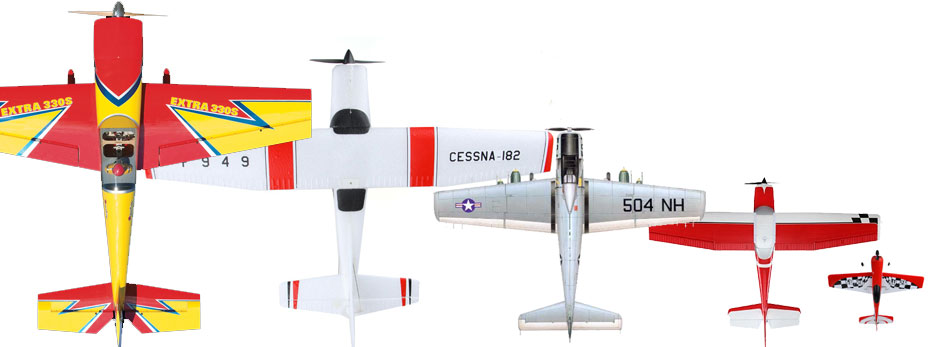

Давайте-ка лучше вспомним, какую и для чего мы выбираем модель. В первую очередь нам нужно научиться летать — взлетать, держать модель в воздухе, благополучно приземлять ее. Поэтому модель прежде всего должна хорошо подходить для обучения и тренировок, в самую последнюю очередь удовлетворяя вашим эстетическим запросам. Какими свойствами должна обладать учебная модель?

Самолет должен быть устойчивым, то есть хорошо держаться в воздухе без активного участия пилота, хотя бы некоторое время. Устойчивые самолеты «прощают» многие ошибки пилотирования, присущие новичкам.
Самолет должен быть ремонтопригодным. Горькая правда жизни состоит в том, что ваша первая (да и вторая тоже) модель рано или поздно окажется более или менее подломанной, а то и разбитой в труху — по той простой причине, что вы учитесь летать. Поэтому учебная модель должна позволять проводить простой и быстрый ремонт повреждений и быть изготовлена из дерева или пенопласта, но никак не быть формованной из стеклопластика.
Ну и конечно же, модель должна иметь изрядную прочность, но — не в ущерб лётным качествам. Она должна позволять выдерживать жёсткие посадки, но и летать неплохо.

Требования, конечно, противоречивые, но существуют учебные модели, успешно сочетающие в себе все необходимые свойства.

Так что если вы действительно хотите научиться летать, будьте готовы немного поступиться внешним видом самолёта и в качестве первой модели выбирать ту, которая лучше всего подойдет для тренировок.

Что же может выбрать начинающий для обучения пилотированию?

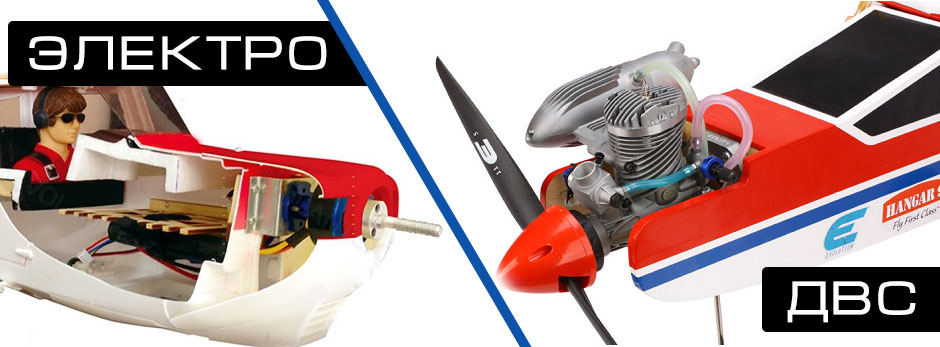

Самолет с двигателем внутреннего сгорания (ДВС)
Электролёт
Планер или мотопланер

Расскажем о каждом типе моделей поподробнее.

Шаг 2. Определение основных деталей самолёта

Я стал анализировать объём работы, и насколько детальной у меня будет модель. И вот, что у меня получилось.

Уровень механизации крыльев:

Закрылки – плоскости управления внутренней секцией крыла, предназначенные для увеличения подъемной силы, создаваемой крыльями для координации траектории при взлёте и посадки
Элероны — поверхности управления наружной секцией крыльев для контроля крена
Руль высоты – управляющие плоскости горизонтального стабилизатора, используемые для управления тангажом
Горизонтальный стабилизатор – обеспечивает продольную устойчивость самолёту
Крылья сборные, состоят из лонжеронов и нервюр, на конце имеют законцовки

Уровень проработки фюзеляжа:

Емкость и уровень разряда батареи
Капот мотора – покрытие моторной части самолёта сразу же за обтекателем
Жалюзи мотора – покрывают верхнюю часть фюзеляжа за капотом
Ферменные конструкции внутри фюзеляжа, которые создают поперечное сечение, как каркас на корабле
Руль направления – орган управления вертикальным стабилизатором для управления по курсу

Также я решил сделать:

Хвостовое колеса – колесо, расположенное в хвостовой части самолёта, чтобы позволить ему маневрировать по земле. Обычно у радиоуправляемых самолётов это колесо привязано к хвосту.
Главное шасси – посадочное шасси, созданное для удержания веса самолётов на посадке
Обтекатель – носовая часть самолёта, которая одевается на карданный вал двигателя и пропеллера, чтобы придать носу обтекаемую форму

Следующий шаг в планировании проекта — это определение веса. Этот этап даст понимание о реализме модели и насколько она жизненна. Я рекомендую Вам составить таблицу, чтобы быстро перебрать возможные варианты конструкции (например, такую, как моя таблица «Расчёта веса»).

Во-первых, начните перечислять компоненты, которые входят в вес самолёта, например, сервоприводы и приемники. Потом оцените полный вес самолёта, и разложите его по частям на вес крыла, хвоста, фюзеляжа, шасси и системы питания. На данном этапе будет видно, сколько потребуется питания для модели и какой у неё будет вес.

Если вес самолёта окажется избыточным, то увеличится площадь крыла, а конструкцию самолёта нужно будет пересматривать. В дополнение на этом этапе нужно будет оценить, насколько быстро модель будет набирать взлетную скорость. Для этого используйте уравнение подъемной силы, приведенное на рисунке и в таблице, и подставьте в него значения аэродинамического коэффициента максимальное для вашего профиля, либо консервативное значение равное 1,1.

Что нам для самолета понадобится

Все компоненты обязательны, при отсутствии одного из компонентов самолет ваш летать не будет и что касается веса летательного аппарата, то он должен быть не тяжелее 700 грамм, поэтому ни один из компонентов не следует менять на другой так как перечисленные ниже полностью проверены и дают очень легкий вес.

Комплект из недорогого двигателя HobbyKing Donkey S3007-1100kv и регулятора (тяга около 920 грамм);
Аккумулятор Turnigy 2200mAh 3S 20C Lipo Pack (хватит на 20 минут полета);
Приемник передатчик Hobby King 2.4Ghz 6Ch V2 (дальность действия около 1 километра при условии, что никаких помех рядом нет);
Сервомашинки в количестве 4 штук (предназначены для управления закрылками и так далее);
Воздушный винт 9×5;
Потолочные плитки (пенопласт).

Ниже вы увидите как выглядят компоненты…

https://www.youtube.com/video/8hLguaOYrH0

В общем все это обойдется вам в 3 000 рублей,. Мотор с регулятором стоит около 600 рублей, приемник передатчик около 1400 рублей, воздушный винт 100 рублей, сервомашинки по 89 рублей каждая, а аккумулятор не дороже 600 рублей хотя все зависит в каком магазине все это вы заказываете.

Изготовление модели

Подготовительный этап

Итак, сырье у нас есть, и теперь нам нужна выкройка – чертеж самолета из фанеры. Если ранее мы не имели дела с авиамоделизмом, то стоит начинать знакомство с основными методиками по готовым схемам, которые в изобилии представлены в сети.

Детали детской игрушки

Действуем так:

Скачиваем шаблон самолета для вырезания из фанеры и распечатываем его в нужном масштабе.
Выбираем лист материала подходящего размера и толщины.
Используя копировальную бумагу, переводим изображение на фанеру.
Раскраиваем лист таким образом, чтобы на каждом фрагменте была одна крупная или несколько мелких деталей.

Собственно, на этом подготовка заканчивается, и мы можем своими руками вырезать части нашей конструкции.

Скачав чертежи работ из фанеры – ручным лобзиком самолет может выпилить даже новичок

Выпиливание и сборка

Далее инструкция предполагает использование лобзика:

Вначале выпиливаем все детали по контуру, оставляя припуск примерно 0,5 – 1 мм.
Затем в местах, где нужно проделать сквозные отверстия, дрелью сверлим стартовые пазы, после чего вставляем в них полотно лобзика и выполняем пропилы.
Края деталей обрабатываем наждачной бумагой для окончательного придания формы.

Соединяем детали по схеме, используя выступы и проемы на фанерных заготовках. Для более надежной фиксации используем клей для дерева.
Склеенные фрагменты зажимаем струбцинами, закрепляя в нужном положении и предотвращая смещение.

Фото выпиленных деталей

Схема сборки простой модели

После того как основные узлы будут собраны, соединяем их вместе, выполняя окончательный монтаж корпуса, крыльев и шасси. Внутри фюзеляжа монтируем двигатель (если это предусмотрено конструкцией) или его имитацию. Как правило, на завершающем этапе устанавливается колпак кабины, изготовленный из прозрачного материала.

Финишная отделка

В принципе, сделанная по такой схеме, модель уже может летать.

Однако для многих моделистов важным является и внешний вид самолета, так что приступаем к отделке:

Сборка корпуса перед установкой двигателя

Тщательно шлифуем деревянную конструкцию, устраняя все неровности и удаляя выступившие на стыках следы клея.
При шлифовке следим, чтобы фанера не слишком истончалась, поскольку это может привести к поломке детали.
Обрабатываем древесину грунтовкой для обеспечения лучшей адгезии с краской.
Выкрашиваем фюзеляж и плоскости в базовый (чаще всего белый) цвет в два-три слоя.
После этого наносим декоративную раскраску яркими линиями, или имитируем рисунок на реально существующей модели. Чтобы орнамент на фюзеляже и крыльях имел ровные края, используем малярный скотч.
Сверху покрываем слой краски матовым или полуглянцевым защитным лаком.

Окрашенный фанерный планер

Изготовление фюзеляжа

Опыт восстановления Extra 330L дал мне представление о том, как делать фюзеляж.

По чертежу скальпелем вырезал две боковухи из 4 мм бальзы.

На одну из них я приклеил шпангоуты таким же способом, как нервюры к лонжерону (см. выше). Далее я легко, как конструктор LEGO, собрал скорлупу капота и батарейной полки.

Тут-то я и пожалел, что не все детали нарезал лазером. Вставил эту конструкцию в нижнюю часть фюзеляжа. Потом приклеил к торчащим шпангоутам вторую боковуху, низ заклеил вырезанным лазером треугольником.

В момент вклеивания продольных реек обнаружилась погрешность выреза под них на косом шпангоуте. Помог напильник. Тем же напильником я подогнал вырез для крыла, чтобы идеально стыковались крыло и фюзеляж.

Днище носа не было продумано в момент рисования чертежа. Его я сделал из остатков бальзы, облегчив оромными круглыми отверстиями. Так же, по месту, додумывал способ защелкивания крышки капота.

Схема строительства планера

Схема строительства простая. Для начала работы скачиваем Файл с шаблонами крыла, оперения и бульбы. Печатаем файл на принтере, подрезаем каждый лист с одной стороны, ориентируемся по меткам на краю листа и склеиваем листы вместе для формирования контура крыла. Вырезаем шаблоны крыла стабилизатора, киля и носового утолщения (5 штук). Две заготовки крыла склеиваем вместе.

Заготовки, инструменты, материалы
Листы шабона деталей планера
Склейка листов шаблона планера
Вырезание шаблонов
Шаблоны деталей планера

Подготовка комплекта деталей планера из пенопласта

Размещаем трафареты на листе потолочки и обводим их контуры. По намеченным контурам вырезаем заготовки канцелярским ножом, смотри фото и видео.

Перенос контуров деталей
Контуры деталей планера
Вырезание деталей планера
Детали планераПри отсутствии канцелярского ножа, можно воспользоваться кухонным ножом, но обязательно остро наточенным, например электрической точилкой.

Стабилизатору и крылу придаем аэродинамический профиль. Для этого применяем брусок дерева, обернутый наждачной бумагой. Процесс смотрите на видео. При помощи бруска закругляем переднюю кромку крыла и утончаем заднюю кромку. Для придания крылу настоящего вогнутого планерного профиля, последнее прокатывается о ровный край доски или стола. Процесс показан на видео. Для начала лучше потренироваться на небольшом куске пенопласта. А затем на стабилизаторе. И после получения навыка прокатать крыло. Для устойчивого полета планера крылу необходимо придать дугообразный профиль с увеличением его на законцовках крыла. Профиль формируется тоже прокатыванием. Крыло после формирования профиля должно быть симметричным! Профиль киля должен быть симметричный — овальный на передней кромки и утонченный к тыльной кромке.

Снятие блестящей пленки
Профиль крыла
Формирование кромок
Прокатывание профиля
Дуговой профиль крыла

Изготовление фюзеляжа планера

Фюзеляж. В данном модели планера рейка вырезана из соснового бруска циркулярной пилой и доведена до нужного сечения 7 на (4-5) мм наждачной бумагой. Длина рейки 400-450 мм. Носовое утолщение склеено из пяти заготовок. Потолочная плитка имеющая рисунок перед склеиванием должна быть обработана наждачной бумагой для удаления тонкой пленки рисунка. Клей ПВА к пленке не клеится. Заготовки утолщения покрываются клеем, слегка подсушиваются, соединяются вместе и стягиваются прищепками или булавками. В носовое утолщение вклеивается рейка фюзеляжа.

Склеивание бульбы
Сушка клея

Изготовление хвостового оперения

Хвостовое оперение. Место приклеивания киля к стабилизатору зачищаем от пленки, покрываем клеем и приклеиваем киль. Склейка должна быть симметричной! От этого зависит направление полета! После приклеивания киля оперение приклеивается к фюзеляжу. Для фиксирования положения можно использовать портновские булавки или малярный скотч.

Сборка оперения
Приклеивание оперения

Крепление крыла планера

Крыло планера необходимо установить на фюзеляже. Для этого используется пилон из полосок пенопласта. Угол установки крыла к фюзеляжу 1-2º. Крыло приклеивается к фюзеляжу строго симметрично. Не забывайте сточить блестящую пленку рисунка на пенопласте потолочки.

Пилон крыла планера
Симметрия крыльев и оперения
Вариант утяжеления бульбы

Регулировка, настройка и полеты модели

Сначала устанавливается центр тяжести в районе 1/3 расстояния от передней кромки крыла. Центр тяжести устанавливается утяжелителями на носу планера из подручных материалов или пластилина (про центр тяжести смотрите здесь). Необходимо добиться устойчивого планирования модели планера при несильном броске путем перемещения центра тяжести ближе к центру крыла. После настройки можно перейти к следующему этапу. Запуске планера под углом 30-45° к горизонту с увеличением силы броска. Здесь потребуется дополнительная поднастройка модели. Настроенная модель в большом помещении может продержаться в полете до 20 секунд (полет по кругу, настраивается поворотом кромки киля). А при запуске в поле при благоприятных условиях и ветре до нескольких десятков секунд. А запуск с горы или высокого здания подарить минуты полета

Осторожно — модель может быть потеряна!

Шаг 7. Расчет элементов питания

С этого места начинается подбор подходящего размера самолёта исходя из известных размеров компонентов модели, таких как электронное оборудование. Это может быть трудно сделать, поскольку лучше всего классифицировать компоненты, а затем работать над общей концепцией самолёта. Например, вес крыла может быть приближенно определен через вес материала, который будет использоваться для изготовления лонжерона, затем прикидывается количество листов бальзы, необходимой для строительства нервюр и обшивки крыла.

Легкая и эффективная система питания лежит в основе любого самолёта. Для авиамодели с электрическим приводом лучшее решение – это бесщеточный мотор с литий-полимерным аккумулятором. Вот некоторые советы, которые я могу дать исходя из своего опыта.

Размер, особенно для моделей радиоуправляемых самолетов, имеет принципиальное значение. Условно, все модели можно разделить на малые, средние и большие. К первым можно отнести самолеты с размахом крыла до 30-40 см, ко вторым – от 40 до 80-90 см, к третьим – от 90 см и выше. При выборе размера Вашего первого самолета следует учесть те условия, в которых планируется летать.

Например, если пилотирование будет осуществляться в городской среде, на стадионах, в парках и так далее, логичнее выбрать модели малого или среднего размера. Их проще транспортировать (многие в разобранном виде легко умещаются в рюкзак) и ими легче управлять в условиях ограниченного пространства. Если же Вы планируете летать на специально подготовленных площадках, в полях и других местах, где пространство не ограничено, вы можете выбрать средние и большие модели.

Большие самолеты более устойчивы при порывах ветра, их легче контролировать визуально на дальних расстояниях, но при падении, как правило, повреждения будут существенны. И при несоблюдении техники безопасности возможно получение серьезных травм, об этом не стоит забывать. Таким образом, для начинающих мы рекомендуем остановить свой выбор на моделях малого и среднего размера.

Изготовление крыла

Если с плоским стабилизатором все было понятно, то как собирать неплоское крыло, да еще и с таким количеством хрупких деталей? Мне было известно два способа: сборка на подпорках (building tabs); и сборка на рейках (jig holes). При генерации нервюр в программе Profili2 я учел оба способа, то есть обозначил дырки под мои 4х4 мм рейки и обозначил подпорки по задней кромке крыла, но так, чтобы эти подпорки не вылезали в область элеронов. Ширину элеронов я тоже сделал, исходя из наличия бальзовых треугольных в сечении досок. Учел толщину 1 мм бальзового покрытия (skin), и сделал пазы для лонжерона на 30% хорды. Это место совпало с наивысшей точкой профиля.

Интересный момент: та нервюра, которая была на пересечении крыла с фюзеляжем, была импортирована в AutoCAD, и на ее основе был сделан вырез в фюзеляжном каркасе. А сама нервюра была дополнена областью до низа фюзеляжа и вырезалась из 4 мм бальзы, а не из 1.5 мм, как все остальные нервюры.

Постройка крыла на рейках требовала дополнительной конструкции, которой у меня не было, а после того как я еще и наступил на собранную на рейках конструкцию, поломав 4 нервюры, пришел к выводу, что этот способ не для меня.

Сборка началась с того, что я булавками прикрепил рейку лонжерона к чертежу, маркером отметил места усадки нервюр, сделал еще три дубликата этой размеченной рейки и приступил к усадке. Точную прямую вертикаль обеспечивали ранее купленные для этой цели угольники. А продольное отклонение нервюр я соблюдал по линиям на чертеже.

Капля супербыстрого (thin) циакрина схватывала стык нервюры с рейкой лонжерона так быстро, что подпорка от предыдущей освобождалась для клейки следующей нервюры. После того, как все нервюры были усажены на первую лонжеронную рейку, я воткнул сверху в пазы нервюр вторую рейку. Благодаря обеспеченной вертикали каждой нервюры пазы совпали с промаркированными местами на рейке. По капле циакрина на стык и под груз, чтобы избежать крутки крыла на этой стадии.

Заднюю кромку я вырезал из 6 мм листа бальзы шириной, равной высоте заднего обреза нервюры, плюс 2 мм на обшивку. Приложив к чертежу и разметив места стыков, сделал миллиметровой глубины пазы — в них войдут нервюры. Проверив, что все пазы совпадают, я соорудил подпорки высотой от стола до нижней точки задней кромки. Эта высота у корневой и концевой хорды разная, поскольку профиль крыла непостоянный. Прочно усадив заднюю кромку на эти подпорки и загнав нервюры в пазы, я капнул немного циакрина на каждый узел стыка.

Передняя кромка клеилась так же и с тем же учетом обшивки 2 мм, только еще легче, так как опыт клейки задней кромки уже был. Во избежание круток и прогибов, всю конструкцию я пришпилил булавками к прямой доске и обмотал нитками, туго их стянув.

Пока сохло крыло, я приступил к изготовлению уплотнителя лонжерона (webbing). Его роль заключалась в том, чтобы создать дополнительную прочность крыла на изгиб и кручение. Это были перемычки между верхней и нижней рейкой лонжерона. Они вырезались из 2 мм бальзы таким образом, чтобы волокна располагались вертикально.

После того, как уплотнители были вклеены, я оставил крыло на ночь сохнуть под грузом. Проверка на возможную деформацию не выявила признаков крутки и прогибов, консоли получились на удивление ровными!

При генерации программой Profili2 было учтено, что крыло будет покрыто 1 мм слоем бальзы. Для экономии бальзы, веса и соблюдения технологии сборки, я выкроил куски, которыми дожны были покрыться 30% передней части крыла. Остатками я покрыл заднюю часть и нарезал перемычки, соединяющие обе обшивки по нервюрам. Передняя и задняя части обшивки сравнялись с высотой реек.

Тренер из потолочки | Чертежи авиамоделей

Для сборки модели потребуется следующая электроника:Сервомашинка 5г (2 шт.)Двигатель 2205 kv1400Регулятор оборотов 10AАккумулятор 2s1p 800mAh 20CПропеллер 9×4.7 SF

Ни разу не строил самолёт с крылом из гнутой потолочки, решил потренироваться на этом тренере.Собрал фюзеляж, пока без клея. Всё собирается как конструктор, очень приятно строить.

Собрал крыло. Оказалось вполне приемлемо. На UHU Por собирается очень быстро. Вклеил хвост, навесил руль высоты. Вклеил петли из упаковочной ленты в элероны, такой способ мне нравится значительно больше навески на скотч. Кабанчики вырезал на станке.

Полётный вес вышел 188г. Самолёт не обтянут скотчем и быстро испачкается при посадке на брюхо, решил добавить шасси. Шасси изначально не планировались и креплений для них не предусмотрено. При помощи ниток прикрепил стойку шасси к площадке из лёгкой фанеры, которую закрепил на фюзеляже двусторонним скотчем. Крепление легко снять, при жесткой посадке шасси отсоединятся, не выламывая элементы фюзеляжа.

Облетал.Взлёт с рук, посадка на шасси. Летает плавно, как и подобает тренеру, позволяет крутить рули бездумно в любые стороны =) Ветер был порывами, но ничего страшного, всё терпит. Планирует хорошо, садится почти сам. Из пилотажа — получаются петли прямые и обратные, бочки, перевёрнутый полёт. Очень рекомендую данный тренер для начинающих.

Вечером пошёл вновь полетать, стал гонять ворон. На резких манёврах крыло замяло за фанерным соединителем. Доработал чертёж, добавил бальзовые полки 250х12х2 на каждую консоль сверху и снизу. Крыло придётся переделать.Лонжероны с бальзой получились очень жесткими, теперь крыло не сломается.

Новое крыло получилось тяжелее на 3г, но в полёте не гнётся, старое же заметно изгибалось.Тренер он же во всеём тренер, опробовал покраску пенопласта и скотча акрилом. Маску делал изолентой. Под маску краска немного затекла, но получилось нормально. На скотч краска тоже хорошо легла.

Пару слов о современных материалах для фюзеляжа

Времена, когда моделисты делали свои модели из папье-маше, картона и даже пенопласта и пластика, давно стали историей. С появлением EPO – производной от пенопласта и резины, жизнь моделистов стала гораздо проще. Из EPO производят фюзеляжи для планеров, тренировочных и акробатических моделей, даже аппаратов с ДВС.

Главные достоинства этого материала – он легкий, недорогой и способен выдержать крушения об землю. Вы можете самостоятельно изготовить элементы фюзеляжа из нескольких изогнутых и отшлифованных листов материала. Не забудьте подготовить ниши для установки бортовой электроники, о которой пойдет речь далее.

При строительстве большой модели в ход также идут деревянные и композитные элементы. Они нужны для большей прочности и надежности конструкции. «Неубиваемым» материалом для радиоуправляемых самолетов считается коропласт, который можно встретить на многих крылатых представителей класса ДВС.

Шаг 5. Электроника

Вот подробный список всего перечня оборудования, входящего в состав модели:

Передатчик — это контроллер, используемый пилотом для трансляции радиосигналов на приёмник самолёта.
Приёмник — это устройство, которое получает сигналы от передатчика и передаёт их на сервоприводы и другие устройства.
Регулятор оборотов мотора управляет потоком энергии, идущим к электрическому мотору (приводам осей).
Система питания приёмника и приводов уменьшает напряжение от батареи до безопасного уровня для приёмника и другого оборудования.
Батарея — это источник питания на самолёте, питающий энергией двигатель и другое оборудование.
Бортовой аккумулятор — батарея, установленная независимо от источника питания, используемого только для питания приёмника и сервоприводов. Аккумулятор повышает уровень безопасности, поскольку он работает независимо от системы питания, которая может выйти из строя.
Наиболее распространены на RC – моделях бесщёточные моторы. Эти моторы имеют улучшенную эффективность над коллекторными моторами, поскольку у них уменьшенное трение и увеличенное кпд.
Старый тип моторов — это коллекторные двигатели, которые используются в основном в дешевых моделях начинающих авиамоделистов, малых размеров, таких как микро вертолёты.
Аналоговые сервоприводы дешевые и подходят для большинства случаев. Цифровые моторы имеют повышенную частоту кадров и могут обеспечить увеличенную скорость вращения, больший крутящий момент и точность. Однако, цена таких моторов находится в другом ценовом диапазоне, и требуется точно подбирать подходящую систему питания для установленного числа сервоприводов.

Как сделать самолет на управлении. учебно-тренировочный радиоуправляемый самолет своими руками
