Радиоуправляемый самолет своими руками из потолочной плитки

Содержание

Радиоуправление

Шестиканальный пульт FlySky для радиоуправляемого самолета, квадрокоптера, лодки, машинки и т.д. Советую брать в комплекте с приемником FS-iA6B. Т.е. буква В в конце! Там более качественные антенны.

Смотрите про коптеры: ЛМ-15 — самолет для FPV и видеосъемки

Нужный комплект стоит $46.30

Еще более дешевый вариант будет рассмотрен в отдельной статье. Он не такой дальнобойный, и требует минимальных навыков работы с электроникой (т.е. его нужно будет сделать самостоятельно, из покупных модулей).

Отдельно можно купить приемник (если у вас две радиоуправляемые модели, и не хочется постоянно перекидать один приемник из модели в модель).

Приемник FS-iA6B для аппаратуры FlySky $9.9

Для подключения пульта к компьютеру или ноутбуку (например для тренировок в симуляторе) будет полезен вот такой шнур для подключения пульта радиоуправления к ПК. Стоит $3.89.

Сборка конструкции

Как только все элементы будут готовы, можно приступить к сборке изделия. Первым делом на фюзеляже, отмечается место, где будет установлен стабилизатор. Соответствующая пометка есть на чертеже, поэтому ее можно просто перенести.

Далее ножом по отметке делается прорезь, которая по размерам должна соответствовать ширине стабилизатора. На стабилизатор наносится небольшое количество клея для пенопласта и он устанавливается на свое место, как показано на фото выше.

Следующим шагом для сборки самолета необходимо с двух сторон к основе приклеить детали с кабиной. Их должно быть две, и они отличаются наличием выступающего элемента сверху. Клей необходимо наносить небольшим слоем по всей плоскости элементов, чтобы добиться хорошей адгезии.

Сверху на элементы с кабиной самолета приклеиваются детали без кабины. Их также должно быть две и они отличаются от предыдущих только отсутствием соответствующего выступа. Делается это для того, чтобы увеличить общую толщину самолета для лучшей аэродинамики.

С помощью картонной выкройки на корпус самолета переносится метка для расположения крыла. По метке ножом делается сквозная прорезь. Ее размер не должен превышать толщину листа, чтобы его можно было хорошо зафиксировать внутри.

Крыло изначально не вставляется до конца. Делается это для того, чтобы можно было намазать его клеем с двух сторон, только после нанесения клея, можно выровнять крыло так, как оно должно быть установлено.

Чтобы модель обладала лучшей аэродинамикой, необходимо избавиться от острых углов. В этом поможет канцелярский нож и мелкая наждачка. Первым делом углы аккуратно срезаются ножом. Слой должен быть минимальным, чтобы не повредить конструкцию. После этого необходимо обработать изделие мелкой наждачкой, чтобы придать ему завершенный вид.

Модель будет запускаться с использованием специального приспособления. Поэтому для него необходимо сделать небольшой курок. Для этого потребуется отрезок шпажки, которая фиксируется прямо перед крыльями под углом в 45 градусов.

Нос самолета дополнительно покрывается клеем. Это придаст ему большей жесткости, и передняя часть не будет деформироваться при падении. Кроме того, это создаст дополнительный груз для балансировки.

Катапульта для запуска собирается из рыболовной резинки, небольшой палочки и изоленты.

Резинку необходимо сложить петлей, как показано на фото, и зафиксировать на палочке посредством изоленты. Перед запуском модели из катапульты необходимо сделать так, чтобы самолет планировал. Он вручную запускается несколько раз, чтобы определить, какой части необходимо добавить вес, чтобы модель планировала.

Для запуска модели необходимо установить часть шпажки в резинку, натянуть ее и отпустить. Запускать самолет необходимо параллельно земле, это даст подъемную силу, и он взлетит. Если запускать его вверх, то он будет падать в землю. Чтобы модель было проще найти после запуска, необходимо раскрасить ее в яркие цвета, которые не будут сливаться с окружающей обстановкой. Полное видео сборки размещено ниже.

Покупать или строить?

Идея самостоятельной постройки пришла не сразу. Более того, вначале её вообще не было. Рассматривались два претендента на приобретение — Ме109 тайваньского GWS и Ме109 чешского Flying Styro.

Однако в GWS-е не нравился материал, из которого он сделан (упаковочный шариковый пенопласт) и крупные огрехи в копийности. У Flying Styro не нравилась цена (USD 120- почти пустой без доставки) и небольшой размер (750 мм размах крыла).

Собственно, в самодельщине вызывал неудовольствие только один момент — резка пенопласта горячей проволокой и все связанные с этим хлопоты. А потому, когда пришло понимание того, как обойтись без этой процедуры, вопрос закрылся сам собой. Строить!

Дела давно минувших дней, или метательный планер из потолочки — Паркфлаер

Уже не важно, что именно сподвигло меня на постройку этой модели… Может пытливый ум, может желание разобраться в тонкостях работы с пеноматериалом, а может причиной послужила, оказавшаяся у меня в руках трехканальная аппаратура от кокого-то RTF-самолета

Да это и не важно  уже… Давно это было…. Даже не буду пытаться вспомнить, с какого сайта я качал чертежи, но спустя годы, они так и остались у меня на жестком диске, покрывшись виртуальной паутиной и пикселями пыли до сегодняшнего дня!))))

Даже не буду пытаться вспомнить, с какого сайта я качал чертежи, но спустя годы, они так и остались у меня на жестком диске, покрывшись виртуальной паутиной и пикселями пыли до сегодняшнего дня!))))

(metplaner97sm.zip)

Теперь, я выкладываю эти чертежи сюда- уверен, кому-то пригодятся!

Ну а пока вы еще не начали строить этот метательный планер, я расскажу, как его стоил я.

Начал я с того, что распечатал чертажи на принтере, вырезал по ним выкройки будущего планера, и уже с ними начал работу. Опыт постройки у меня уже был богатый- на тот момент я уже порядка семи лет занимался в авиамодельном клубе.

Итак. Фозеляж. Он представляет из себя две боковые панели, вырезанные из потолочной плитки по выкройкам:

В качестве силового набора фюзеляжа была использована бальза 3х3 мм. Такие же реечки применялись для создания шпангоутов. Все элементы конструкции я собирал на пятиминутной смоле.

Ложемент крыла был дополнительно усилен изнутри бальзой, толщиной 1мм.

Нижние стрингеры идут от хвоста, до носовой части, до самого ее радиуса. Носик заполнен куском пенопласта, а в качестве балласта использовался аккумулятор, 4.8 вольта, спаяный из аккумуляторов, типоразмера ААА.  Доступ к батарее и приемнику осуществлялся через съемное крыло- места еле-еле хватало, но всё-таки всё убралось.

 Едем дальше, и останавливаемся на крыле!По выкройкам я сделал верхние и нижние части обшивки крыла. На нижнюю половину приклеил бальзовые лонжероны. Как ни странно- нет ни одной нервюры- это мне и теперь странно, но ладно!

Сборка половинок консолей не представляет труда, далее они склеиваются между собой, и ву-аля! Крыло готово… ну почти готово!)))…

…..Осталось только навесить элероны на скотче, и установить серву.

Следующий этап- хвостовое оперение. Стабилизатор, руль высоты и киль вырезаются из потолочки, склееной вдвое. Руль высоты (в месте его крепления к стабилизатору) срезается на «клин», и приклеивается на скотч.

Киль, для надежности, вклеивается с применением зубочисток- некоторые пенолетчики, практикующие вуду, говорят, что так- по фен-шую)))).  Сам не знаю, не могу утверждать, но иначе трудно объяснить большое колличество иголок и зубочисток в их моделях)))).

ИИиииииИИИ едем дальше!!!! И после установки всех тяг и сервомашинок у нас получается готовый продукт:

THE END.

Схема строительства планера

Схема строительства простая. Для начала работы скачиваем Файл с шаблонами крыла, оперения и бульбы. Печатаем файл на принтере, подрезаем каждый лист с одной стороны, ориентируемся по меткам на краю листа и склеиваем листы вместе для формирования контура крыла. Вырезаем шаблоны крыла стабилизатора, киля и носового утолщения (5 штук). Две заготовки крыла склеиваем вместе.

Заготовки, инструменты, материалы Листы шабона деталей планера Склейка листов шаблона планера Вырезание шаблонов Шаблоны деталей планера

Подготовка комплекта деталей планера из пенопласта

Размещаем трафареты на листе потолочки и обводим их контуры. По намеченным контурам вырезаем заготовки канцелярским ножом, смотри фото и видео.

Перенос контуров деталей Контуры деталей планера Вырезание деталей планера Детали планераПри отсутствии канцелярского ножа, можно воспользоваться кухонным ножом, но обязательно остро наточенным, например электрической точилкой.

Стабилизатору и крылу придаем аэродинамический профиль. Для этого применяем брусок дерева, обернутый наждачной бумагой. Процесс смотрите на видео. При помощи бруска закругляем переднюю кромку крыла и утончаем заднюю кромку. Для придания крылу настоящего вогнутого планерного профиля, последнее прокатывается о ровный край доски или стола. Процесс показан на видео. Для начала лучше потренироваться на небольшом куске пенопласта. А затем на стабилизаторе. И после получения навыка прокатать крыло. Для устойчивого полета планера крылу необходимо придать дугообразный профиль с увеличением его на законцовках крыла. Профиль формируется тоже прокатыванием. Крыло после формирования профиля должно быть симметричным! Профиль киля должен быть симметричный — овальный на передней кромки и утонченный к тыльной кромке.

Снятие блестящей пленки Профиль крыла Формирование кромок Прокатывание профиля Дуговой профиль крыла

Изготовление фюзеляжа планера

Фюзеляж. В данном модели планера рейка вырезана из соснового бруска циркулярной пилой и доведена до нужного сечения 7 на (4-5) мм наждачной бумагой. Длина рейки 400-450 мм. Носовое утолщение склеено из пяти заготовок. Потолочная плитка имеющая рисунок перед склеиванием должна быть обработана наждачной бумагой для удаления тонкой пленки рисунка. Клей ПВА к пленке не клеится. Заготовки утолщения покрываются клеем, слегка подсушиваются, соединяются вместе и стягиваются прищепками или булавками. В носовое утолщение вклеивается рейка фюзеляжа.

Склеивание бульбы Сушка клея

Изготовление хвостового оперения

Хвостовое оперение. Место приклеивания киля к стабилизатору зачищаем от пленки, покрываем клеем и приклеиваем киль. Склейка должна быть симметричной! От этого зависит направление полета! После приклеивания киля оперение приклеивается к фюзеляжу. Для фиксирования положения можно использовать портновские булавки или малярный скотч.

Сборка оперения Приклеивание оперения

Крепление крыла планера

Крыло планера необходимо установить на фюзеляже. Для этого используется пилон из полосок пенопласта. Угол установки крыла к фюзеляжу 1-2º. Крыло приклеивается к фюзеляжу строго симметрично. Не забывайте сточить блестящую пленку рисунка на пенопласте потолочки.

Пилон крыла планера Симметрия крыльев и оперения Вариант утяжеления бульбы

Регулировка, настройка и полеты модели

Сначала устанавливается центр тяжести в районе 1/3 расстояния от передней кромки крыла. Центр тяжести устанавливается утяжелителями на носу планера из подручных материалов или пластилина (про центр тяжести смотрите здесь). Необходимо добиться устойчивого планирования модели планера при несильном броске путем перемещения центра тяжести ближе к центру крыла. После настройки можно перейти к следующему этапу. Запуске планера под углом 30-45° к горизонту с увеличением силы броска. Здесь потребуется дополнительная поднастройка модели. Настроенная модель в большом помещении может продержаться в полете до 20 секунд (полет по кругу, настраивается поворотом кромки киля). А при запуске в поле при благоприятных условиях и ветре до нескольких десятков секунд. А запуск с горы или высокого здания подарить минуты полета

Осторожно — модель может быть потеряна!

Обрабатываем шаблон

После того, как вы нарисуете на потолочной плитке детали авиамодели, с помощью канцелярского ножа постарайтесь как можно аккуратнее вырезать заготовки.

Дальше вам необходимо с помощью шкурки на бруске обработать заготовки.

Для этого:

  • отметьте ограничительные линии;
  • наждачной бумагой на бруске придайте профиль всем деталям будущего воздушного судна, выполняя движения вперед-назад.

Обрабатывать нужно плавно и уверенно. В противном случае вы рискуете испортить детали будущего судна. Вместо шкурки некоторые используют разогретый утюг. Но придать профиль таким способ получается не всегда.

Центровка, расходы

Взлетный вес получился в районе 380-390 грамм.

Фактический центр тяжести совпадал с задуманным — 25% по средней аэродинамической хорде (САХ). Потому никаких перемещений батареи внутри самолета не потребовалось. Расчет центра тяжести по САХ принципиален: на формах крыла, отличных от прямоугольных, просто отсчитывать 25% от передней кромки на корневой нервюре не есть правильно.

Тут простецкая программка под Excel’ем для удобства рассчета ЦТ по САХ на крыльях разных форм.

Рассчет ЦТ по САХ

cg_calculation.zip 41,93 kB

Углы отклонения по элеронам +/- 15 град., руль высоты +/- 20 град.

Все. Мы готовы.

Сборка конструкции

Как только все элементы будут готовы, можно приступить к сборке изделия. Первым делом на фюзеляже, отмечается место, где будет установлен стабилизатор. Соответствующая пометка есть на чертеже, поэтому ее можно просто перенести.

Далее ножом по отметке делается прорезь, которая по размерам должна соответствовать ширине стабилизатора. На стабилизатор наносится небольшое количество клея для пенопласта и он устанавливается на свое место, как показано на фото выше.

Следующим шагом для сборки самолета необходимо с двух сторон к основе приклеить детали с кабиной. Их должно быть две, и они отличаются наличием выступающего элемента сверху. Клей необходимо наносить небольшим слоем по всей плоскости элементов, чтобы добиться хорошей адгезии.

Сверху на элементы с кабиной самолета приклеиваются детали без кабины. Их также должно быть две и они отличаются от предыдущих только отсутствием соответствующего выступа. Делается это для того, чтобы увеличить общую толщину самолета для лучшей аэродинамики.

С помощью картонной выкройки на корпус самолета переносится метка для расположения крыла. По метке ножом делается сквозная прорезь. Ее размер не должен превышать толщину листа, чтобы его можно было хорошо зафиксировать внутри.

Крыло изначально не вставляется до конца. Делается это для того, чтобы можно было намазать его клеем с двух сторон, только после нанесения клея, можно выровнять крыло так, как оно должно быть установлено.

Чтобы модель обладала лучшей аэродинамикой, необходимо избавиться от острых углов. В этом поможет канцелярский нож и мелкая наждачка. Первым делом углы аккуратно срезаются ножом. Слой должен быть минимальным, чтобы не повредить конструкцию. После этого необходимо обработать изделие мелкой наждачкой, чтобы придать ему завершенный вид.

Модель будет запускаться с использованием специального приспособления. Поэтому для него необходимо сделать небольшой курок. Для этого потребуется отрезок шпажки, которая фиксируется прямо перед крыльями под углом в 45 градусов.

Нос самолета дополнительно покрывается клеем. Это придаст ему большей жесткости, и передняя часть не будет деформироваться при падении. Кроме того, это создаст дополнительный груз для балансировки.

Катапульта для запуска собирается из рыболовной резинки, небольшой палочки и изоленты.

Резинку необходимо сложить петлей, как показано на фото, и зафиксировать на палочке посредством изоленты. Перед запуском модели из катапульты необходимо сделать так, чтобы самолет планировал. Он вручную запускается несколько раз, чтобы определить, какой части необходимо добавить вес, чтобы модель планировала.

Для запуска модели необходимо установить часть шпажки в резинку, натянуть ее и отпустить. Запускать самолет необходимо параллельно земле, это даст подъемную силу, и он взлетит. Если запускать его вверх, то он будет падать в землю. Чтобы модель было проще найти после запуска, необходимо раскрасить ее в яркие цвета, которые не будут сливаться с окружающей обстановкой. Полное видео сборки размещено ниже.

Шаг 6. Определение веса

Следующий шаг в планировании проекта — это определение веса. Этот этап даст понимание о реализме модели и насколько она жизненна. Я рекомендую Вам составить таблицу, чтобы быстро перебрать возможные варианты конструкции (например, такую, как моя таблица «Расчёта веса»).

Во-первых, начните перечислять компоненты, которые входят в вес самолёта, например, сервоприводы и приемники. Потом оцените полный вес самолёта, и разложите его по частям на вес крыла, хвоста, фюзеляжа, шасси и системы питания. На данном этапе будет видно, сколько потребуется питания для модели и какой у неё будет вес. Если вес самолёта окажется избыточным, то увеличится площадь крыла, а конструкцию самолёта нужно будет пересматривать. В дополнение на этом этапе нужно будет оценить, насколько быстро модель будет набирать взлетную скорость. Для этого используйте уравнение подъемной силы, приведенное на рисунке и в таблице, и подставьте в него значения аэродинамического коэффициента максимальное для вашего профиля, либо консервативное значение равное 1,1.

Какие нужны инструменты

Кусковой пенопласт или же пенопластовая потолочная плитка. Плитка удобнее в том плане, что ее проще резать, и ее ширина будет одинаковой по всей детали. Несомненным плюсом кускового пенопласта является тот факт, что его не нужно покупать. Он есть в доме практически каждого человека и отлично подходит для детских поделок.

Канцелярский нож или ножницы. Если ребенок самостоятельно будет искать ответ на вопрос о том, как сделать самолет из пенопласта, то ему лучше дать ножницы. Если творческий процесс будут контролировать родители, то лучше пользоваться канцелярским ножом.

Клей. Можно взять обычный ПВА, он подходит для склеивания пенопласта. Но если хочется собрать модель самолета быстро, то лучше пользоваться клеем «Момент» или его аналогом.

Бумага или картон для выкроек.

Дополнительные детали. Их количество и наименование будет зависеть от типа самолета, который вы хотите собрать. Сюда могут включаться скрепки, шпажки и резинки – это необходимо для модели самолета с мотором из резинки.

История создания самолета ИЛ-76

Самолет Ил-76 создан в опытно-конструкторском бюро имени С.В.Ильюшина под руководством заместителя генерального конструктора Г.В.Новожилова и предназначен для транспортировки и десантирования личного состава, техники и грузов различного назначения.

Ил-76 первый в истории нашей страны военно-транспортный самолёт с турбореактивными двигателями, который способен доставлять грузы максимальной массой 28-60 т на расстояние 3600-4200 км с крейсерской скоростью 770-800 км/ч.

Благодаря своим уникальным инженерно-техническим качествам Ил-76 стал самым распространенным военно-транспортным самолётом в мире, потенциал которого и сегодня продолжает развиваться и воплощаться в новые модификации самолётов военного и гражданского назначения.

Авиамодель при своих малых размерах сохраняет всю красоту и мощь военно-транспортного самолета Ил-76.

Для её изготовления потребуются следующие материалы и инструменты:

  1. Один лист пенопластовой потолочной плитки толщиной 3-4 мм размером 500×500 мм.
  2. Клей «Титан».
  3. Канцелярский нож.
  4. Шариковая ручка или фломастер.
  5. Мелкозернистая наждачная бумага.
  6. Канцелярские иголки.
  7. Лист фанеры размером 500×500 мм (для использования при резке, чтобы не повредить поверхность стола).

Вырезаем самолетик по шаблону и клеим своими руками

Моделированием лучше заниматься на столе, предназначенном для технического творчества. Резать пенопласт следует на ровной поверхности, удобно использовать лист пластика или фанеры. Последовательность действий следующая:

  • Прежде всего необходимо сделать чертежи деталей будущей авиамодели из пенопласта. С помощью приведенного ниже фото можно перечертить их на клетчатой бумаге. Всего имеется 4 вида деталей, 3 из которых нужно изготовить в двойном экземпляре.
  • Когда чертежи готовы, можно вырезать шаблоны необходимых деталей.
  • Далее прикладываем шаблоны к пенопластовой плитке и обводим их по контуру. Как видно, все заготовки, кроме основной, самой большой, нужно разметить по два раза.
  • Материал лучше всего режется канцелярским ножом, при этом его лезвие лучше держать практически параллельно плоскости, чтобы края получались ровными. В результате получаются вот такие детали.
  • Каким бы идеальным не был рез, в некоторых местах все равно необходимо подправить наши заготовки. Здесь пригодится наждачная бумага, с помощью которой нужно обработать все детали.
  • Теперь берем хвостовые детали, которые имеют форму прямоугольной трапеции, и приклеиваем их на заднюю часть хвостовой заготовки, параллельно друг другу. Чтобы зафиксировать их в процессе склейки, можно использовать иголки или булавки. Для быстрого высыхания необходимо разместить заготовку на батарее или на солнце.
  • Остальные два типа деталей тоже нужно склеить между собой — длинную с длинной, короткую с короткой. Для лучшего скрепления их лучше сжать прищепками. После этого их также размещают на теплом месте для высыхания.
  • Пока детали сохнут, можно сделать рогатку для запуска самолетика, которая будет служить мотором. Для нее понадобятся деревянная палочка и резинка. Палочка должна быть округлой, чтобы ее было удобно держать, а ее высота должна быть с кулак. Резинку можно использовать обычную, но достаточно упругую.
  • Сверху в деревяшке нужно сделать надрез с помощью ножа или пилы. Его не надо делать излишне большим, но резинка должна вкладываться туда с некоторым усилием. По глубине разрез делают не больше 1-го сантиметра.
  • Теперь в получившийся надрез вкладываем резинку. Если она при натяжении выскакивает, можно закрепить ее с помощью клея.
  • Достаем склеенные детали. С помощью той же наждачной бумаги их можно сделать абсолютно ровными в местах соединения.
  • Приклеиваем готовые детали к основе. Вверху, где уже приклеены хвостовые направляющие, располагаем более короткую деталь, соответственно на нижней поверхности самолета должна быть деталь большей длины. Приклеивать их нужно строго по центру модели.
  • Проделываем шилом или отверткой отверстие в стыке между нижними деталями у носа самолета и вклеиваем туда спичку под углом примерно 45-60 градусов. Головку спички нужно удалить, возможно ее понадобится укоротить.
  • Далее берем небольшой кусочек пластилина и приклеиваем на нос самолета, чтобы немного утяжелить его в этом месте.

Размещение электроники

Во внутреннюю часть крыла вставляются серо машинки, управляющие элеронами. Серо провод закрепить можно бумажным скотчем, который неплохо его будет держать. На хвосте устанавливается «качалка» и «кабанчик», закрепленные с помощью термоклея, а тяга выполнена из обычной канцелярской длинной скрепки. Крыло крепится с помощью резинки и можно для того, чтобы оно не промялось, использовать можно те же палочки от мороженого.

Теперь переходить можно к испытаниям.

https://www.youtube.com/watch?v=ytcreators

Модель самолета Axon из потолочной плитки по мотивам Experimental Airlines

Шаг 2. Определение основных деталей самолёта

Я стал анализировать объём работы, и насколько детальной у меня будет модель. И вот, что у меня получилось.

Уровень механизации крыльев:

  • Закрылки – плоскости управления внутренней секцией крыла, предназначенные для увеличения подъемной силы, создаваемой крыльями для координации траектории при взлёте и посадки
  • Элероны — поверхности управления наружной секцией крыльев для контроля крена
  • Руль высоты – управляющие плоскости горизонтального стабилизатора, используемые для управления тангажом
  • Горизонтальный стабилизатор – обеспечивает продольную устойчивость самолёту
  • Крылья сборные, состоят из лонжеронов и нервюр, на конце имеют законцовки

Уровень проработки фюзеляжа:

  • Емкость и уровень разряда батареи
  • Капот мотора – покрытие моторной части самолёта сразу же за обтекателем
  • Жалюзи мотора – покрывают верхнюю часть фюзеляжа за капотом
  • Ферменные конструкции внутри фюзеляжа, которые создают поперечное сечение, как каркас на корабле
  • Руль направления – орган управления вертикальным стабилизатором для управления по курсу

Также я решил сделать:

  • Хвостовое колеса – колесо, расположенное в хвостовой части самолёта, чтобы позволить ему маневрировать по земле. Обычно у радиоуправляемых самолётов это колесо привязано к хвосту.
  • Главное шасси – посадочное шасси, созданное для удержания веса самолётов на посадке
  • Обтекатель – носовая часть самолёта, которая одевается на карданный вал двигателя и пропеллера, чтобы придать носу обтекаемую форму

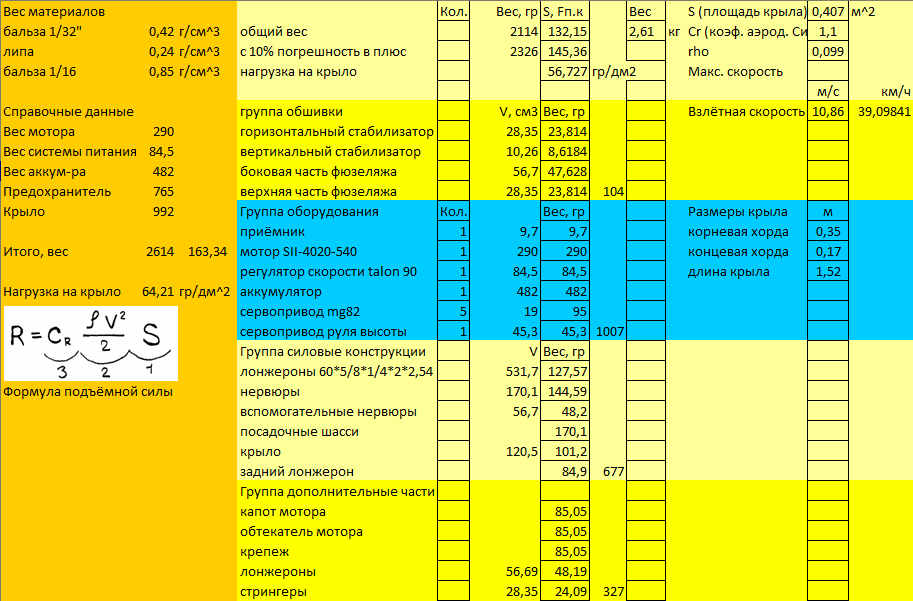

Следующий шаг в планировании проекта — это определение веса. Этот этап даст понимание о реализме модели и насколько она жизненна. Я рекомендую Вам составить таблицу, чтобы быстро перебрать возможные варианты конструкции (например, такую, как моя таблица «Расчёта веса»).

Во-первых, начните перечислять компоненты, которые входят в вес самолёта, например, сервоприводы и приемники. Потом оцените полный вес самолёта, и разложите его по частям на вес крыла, хвоста, фюзеляжа, шасси и системы питания. На данном этапе будет видно, сколько потребуется питания для модели и какой у неё будет вес.

Если вес самолёта окажется избыточным, то увеличится площадь крыла, а конструкцию самолёта нужно будет пересматривать. В дополнение на этом этапе нужно будет оценить, насколько быстро модель будет набирать взлетную скорость. Для этого используйте уравнение подъемной силы, приведенное на рисунке и в таблице, и подставьте в него значения аэродинамического коэффициента максимальное для вашего профиля, либо консервативное значение равное 1,1.

С чего начать конструирование авиамодели?

Начинаем с фюзеляжа, вернее, вначале делается чертеж, а затем начинается подготовка деталей. Делаем заготовки, срезаем кромки, затем по центру склеиваем две плоскости с помощью «Титана», после чего на заготовке прорисовываются и «прожимаются» линии, по которым будет сгибаться фюзеляж, состоять который, в нашем случае, будет из трех частей. Прелесть этого в том, что при повреждении легко может быть произведена замена детали.

Так же поступаем с заготовками для будущих крыльев, размах которых будет примерно 1,5м (учитывая размер потолочки 50х50мм).

Еще использовать нужно специальный уголок, продающийся в строительных магазинах (там же, где потолочка). Его размер 60Х43. На широкую часть крепиться будет винт.

А вот, что мы сделали (видео)
