Cхема киловольтметра.

Резисторы R1 – Rn — верхнее плечо делителя напряжения; — Резисторы R*(грубо), R*(точно) и входное сопротивление измерительного прибора (10 МОм) – нижнее плечо делителя. — Неоновая лампочка защищает киловольтметр от превышения безопасного напряжения в нижнем плече делителя при обрыве последнего. Если расчётное напряжение, подводимое к мультиметру, выше 50 Вольт (например, 100 Вольт), то последовательно следует подключить ещё одну неоновую лампочку.

О резисторах верхнего плеча делителя.

Резисторы С3-14-1 (группа Б) Это одноваттные резисторы, которые могут выдерживать напряжение до 10 киловольт. Диапазон сопротивлений от 470 МОм до 5,6 ГОм. При покупке, следует знать, что эти резисторы отличаются не очень высокой надёжностью, как в работе, так и при хранении. Поэтому, лучше приобретать их с некоторым запасом. Я бы рекомендовал купить раза в два большее количество, чем требуется.

Как из бесперебойника сделать инвертор

Наиболее изнашиваемая часть бытовых ИБП – это аккумулятор, как впрочем, и самая дорогая, поэтому зачастую можно столкнуться с тем, что при полном износе АКБ, устройство попросту ставят куда-то в дальний угол, хотя его достаточно легко переделать в инвертор.

Этот аппарат предназначен для преобразования постоянного низковольтного тока в синусоидальный переменный, напряжением 220 В, что наверняка пригодится автомобилистам, проводящим много времени в дороге.

Имея под рукой такой преобразователь, можно не беспокоиться о подзарядке не только телефона, но и подключить ноутбук, телевизор или эконом-лампу.

Потребуются навыки работы с паяльником и понятие о работе электрических приборов. После разборки корпуса, необходимо удалить неработающий аккумулятор, а провода идущие к нему зачистить.

Провода идущие от сетевого разъема 220 В, аккуратно отсоединяют от платы, и также зачищают, после чего делают спайку между этой парой и проводами подключавшимися к аккумулятору, так как сечение их достаточно большое, потребуется мощный паяльник и достаточное количество припоя. Если

Для подключения к бортовой сети автомобиля, потребуется к сетевому кабелю вместо стандартного штепселя припаять прикуриватель, ну а если не планируется использовать инвертор на ходу, тогда можно поступить еще проще – вместо вилки присоединить зажимы типа «крокодил» и на стоянке подключать его напрямую к клеммам аккумулятора.

На выходе инвертора, монтируется стандартная розетка, если она не была до этого предусмотрена.

euroelectrica.ru

Подключайте к ИБП только ту нагрузку, которая действительно требует бесперебойного питания

Использование ИБП оправданно лишь там, где потеря питания способна привести
к потере данных, — в персональных компьютерах, серверах, концентраторах,
маршрутизаторах, внешних модемах, стримерах, дисководах и т.п. Принтеры, сканеры
и уж тем более осветительные лампы не нуждаются в ИБП. Что произойдет, если
принтер потеряет питание во время печати? Испортится лист бумаги — ценность
его не сопоставима со стоимостью ИБП. Кроме того, принтер, подключенный к устройству
бесперебойного питания, при переходе на питание от батарей расходует на себя
их энергию, отнимая ее у компьютера, который действительно в ней нуждается.
Для того чтобы защитить от разрядов и помех оборудование, не несущее информации,
которая может быть потеряна в результате сбоя питания, достаточно применения
сетевого фильтра (например, APC Surge Arrest) или, при значительных колебаниях
напряжения в сети, сетевого стабилизатора.

Если ваш источник часто переходит на режим питания от батарей, проверьте, правильно
ли он настроен. Может статься, что порог срабатывания или чувствительность выставлены
слишком требовательно.

Тестируйте ИБП.
Периодически запуская процедуру самотестирования, вы
всегда будете уверены, что ваш ИБП полностью готов к работе.

Не выключайте ИБП из розетки.
Выключайте ИБП с помощью кнопки на передней
панели, но не выдергивайте его шнур из розетки, если только вы не покидаете
его на длительный срок. Даже в выключенном состоянии ИБП производства АРС осуществляет
зарядку батарей.

КомпьютерПресс 12″1999

Приветствую вас, мои дорогие читатели! В нынешних российских реалиях владельцы стационарных компьютеров вынуждены решать проблемы бесперебойного энергоснабжения. Решить данную проблему можно с помощью источников бесперебойного питания. Их разнообразие на компьютерном рынке позволяет подобрать ИБП под свои конкретные нужды. О том, что такое ИБП и какие бывают источники бесперебойного питания мы и поговорим в данной статье.

ИБП, или источник бесперебойного питания, — это устройство, выполняющее функцию «аккумулятора» энергии. При перебоях в электросети ИБП автоматически переключает электропитание компьютера на питание от встроенных батарей, что позволяет корректно завершить работу и сохранить все нужные документы.

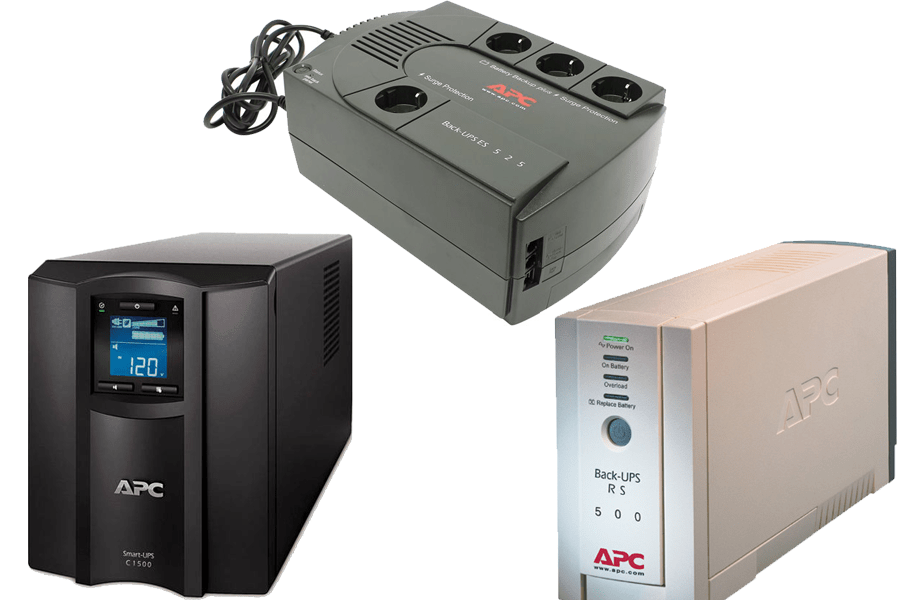

Многообразие источников бесперебойного питания

Бесперебойник – это ваша гарантия сохранности документов и компонентов компьютера в целом. Ведь при некорректном отключении компьютера может пострадать и жесткий диск, и материнская плата, и оперативная память.

С тем, что такое источник бесперебойного питания, мы разобрались. Перейдем к следующему вопросу.

Рейтинг ИБП для компьютера

Все знают – технику лучше приобретать у известного производителя, который обеспечивает техническую поддержку и гарантирует работу своего изделия в течение долгого срока.

Лучшие производители и модели ИБП

Среди производителей источников бесперебойного питания отличная рекомендация у британских, американских и тайваньских компаний:

APC – дочернее предприятие корпорации Schneider Electric. Компания выпускает продукцию средней ценовой категории.

APC Back-UPS CS BK500EI – позволит продолжить работу во время коротких отключений света, обеспечив защиту оборудования от скачков и перепадов напряжения. Если отключение окажется продолжительным, ИБП автоматически выключит компьютер, сохранив при этом все данные.

IPPON – британский бренд, выпускающий качественные бесперебойники.

IPPON Back Verso 800 – компактный размер, удобное управление и легкое подключение ИБП отлично подходит для защиты маломощных домашних ПК.

Powercom – тайваньская компания с продукцией средней ценовой категории и высокой степенью надежности.

Spider SPD-1000N способен поддерживать работу нескольких устройств одновременно в течение долгого времени и самостоятельно регулировать и стабилизировать напряжение. Устройство подключается к сети через EURO-разъем и имеет 8 розеток.

EATON – американский производитель, выпускающий популярные бесперебойники в широком диапазоне технических характеристик.

EATON 5SC 3000i RT2U – линейно-интерактивный ИБП обеспечивает надежной защитой серверное и сетевое оборудование. Оснащен LCD-дисплеем, информирующем о статусе устройства, напряжении на входе и выходе, нагрузке, уровне заряда батарей и параметрах сети.

Правильно выбранный бесперебойник позволит сохранить не только дорогую компьютерную технику, но и избавит от головной боли при восстановлении важной информации, утраченной из-за внезапного скачка напряжения

↑ Интерфейс и работа с компьютером

Работа интерфейса также изменилась по сравнению с программой Гвидо: скорость 38400 kbps, 8N1. В конце строки требуется символ перевода каретки. Набор команд:

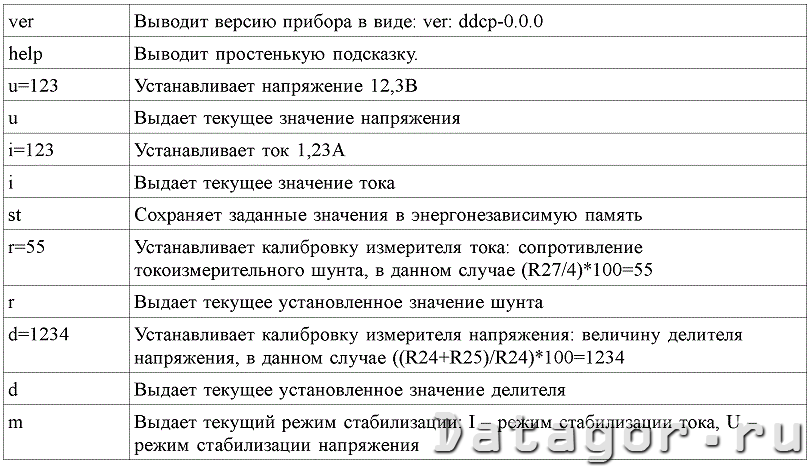

С помощью этих команд можно управлять блоком из любой терминальной программы. Я предпочитаю использовать Serial monitor в Arduino, но это дело вкуса. Я написал небольшую программу для Windows которая умеет выводить данные в график и задавать значения, в том числе и по протоколу. См. раздел файлов.

Рис.6. Интерфейс программы управления. Вкладка с графиками.

Рис.7. Интерфейс программы управления. Вкладка с командным протоколом.

Основные характеристики

При приобретении ИБП необходимо тщательно понять, какие требования к нему предъявляются. Надо выбрать модель, наиболее удовлетворяющую критерию «цена — качество».

При выборе бесперебойного источника питания большое внимание надо уделить сравнению характеристик разных моделей. К ним относятся следующие:

  • мощность ИБП.
  • время автономной работы.
  • время переключения на работу от аккумулятора и обратно.
  • диапазон изменения входного напряжения.
  • границы изменения частоты напряжения сети.

Мощность рассчитывается из суммарной нагрузки источника. Её величина должна быть больше мощности потребителей минимум в полтора раза. Оптимальной мощностью блока, установленного в квартире, считается мощность 1000 VA (1000 вольт-ампер).

Время переключения напрямую зависит от величины нагрузки, подключённой в данный момент к выходу источника. Чем больше потребляемый ею ток, тем меньше время работы аккумуляторной батареи. Ёмкость установленной батареи также определяет длительность работы.

Любые модели ИБП имеют элементы визуальной сигнализации. Это могут быть лампочки различных цветов, светодиодные индикаторы, которые определяют состояние бесперебойника в текущий момент.

Горящие постоянно зелёные индикаторы являются признаком нормальной работы блока. Если светодиод работает в импульсном режиме (прерывистое его свечение), то возможны или уже возникли проблемы

Это предупредительная сигнализация, привлекающая внимание

Постоянное свечение красного индикатора сигнализирует о возникновении аварийной ситуации. Её возникновение сопровождается предупреждающими звуковыми сигналами в виде прерывистых гудков.

Цифровой вольтметр своими руками

При работе с различными электронными изделиями возникает потребность измерять режимы или распределение переменных напряжений на отдельных элементах схемы. Обычные мультиметры, включённые в режиме AC, могут фиксировать лишь большие значения этого параметра с высокой степенью погрешности. При необходимости снятия небольших по величине показаний желательно иметь милливольтметр переменного тока, позволяющий производить измерения с точностью до милливольта.

Самодельный цифровой вольтметр

Для того чтобы изготовить цифровой вольтметр своими руками, нужен определённый опыт работы с электронными компонентами, а также умение хорошо управляться с электрическим паяльником. Лишь в этом случае можно быть уверенным в успехе сборочных операций, осуществляемых самостоятельно в домашних условиях.

Детали и печатная плата

В устройстве применены постоянные резисторы — С2-23, Р1-4 или импортные, подстроечные — СП3-19, переменные — СП4-1, СПО. Чтобы шкала переменных резисторов, регулирующих напряжение или ток, была линейной, они должны быть группы А. Терморезистор — ММТ-1. Резистор R2 изготовлен из отрезка провода ПЭВ-2 0,4 длиной 150 мм.

Кроме функции датчика тока, он работает и как плавкий предохранитель при возникновении аварийных ситуаций. Оксидные конденсаторы — импортные, на месте неполярных можно использовать керамические К10-17.

Вентилятор — компьютерный с током потребления 100.150 мА, его ширина должна быть равна ширине теплоотвода. Реле — любое, рассчитанное на коммутируемый ток 10 А и номинальное напряжение обмотки 12…15 В.XS2, XS3 — гнёзда или клеммники.

Большинство элементов размещены на двух печатных платах, изготовленных из фольгированного с одной стороны стеклотекстолита толщиной 1,5.2 мм. На первой (рис. 2) собраны выпрямители, смонтированы транзисторы VT2, VT3 с «окружающими» их элементами и некоторые другие детали.

Рис. 2. Печатная плата 1 для схемы блока питания.

Печатные проводники, соединяющие элементы мощного выпрямителя, «усилены» — на них припаяны отрезки лужёного медного провода диаметром 1 мм. «Штатные» выводы трансформатора Т1 проводные, они снабжены двумя гнёздами.

Если планируется их использовать, на первой плате монтируют соответствующие им вилки, которые выпаивают из «родной» платы ИБП. На второй плате (рис. 3) смонтированы все микросхемы, светодиоды, а также некоторые другие элементы.

Рис. 3. Печатная плата 2 для схемы блока питания.

На стороне, свободной от печатных проводников, приклеен кнопочный выключатель SA1 (П2К или аналогичный). Светодиоды должны входить в «штатные» отверстия на передней стенке корпуса, к выключателю приклеивают «штатный» толкатель.

Первая плата установлена рядом с задней стенкой корпуса, вторая — вплотную к передней. Для крепления плат использованы по два шурупа и «штатные» крепёжные пластмассовые стойки на верхней крышке корпуса.

На ребристом теплоотводе с внешними размерами 30x60x90 мм (он установлен между платами) размещены транзистор VT1, терморезистор и вентилятор.

На терморезистор надевают термоусаживаемую трубку и затем приклеивают к теплоотводу рядом с транзистором. Поскольку при изменении температуры терморезистора полевой транзистор VT3 открывается и закрывается плавно, вентилятор начинает вращение и останавливается также плавно. Поэтому транзистор VT3 может заметно разогреваться и заменить его на маломощный, например 2N7000, нельзя.

На передней панели (рис. 4) в отверстиях установлены переменные резисторы и разъёмы XS2 и XS3, к которым припаяны резистор R17 и конденсатор С7. Блочная вилка XP1 и гнездо XS1 — «родные», они размещены на задней стенке в нижней её части.

Рис. 4. Фото переделанного блока бесперебойного питания в лабораторный источник питания.

Гнездо XS1 можно использовать для подключения какого-либо устройства, работающего одновременно с лабораторным БП, например осциллографа.

Налаживание начинают с установки максимального выходного напряжения. Делают это с помощью резистора R12, движок резистора R11 при этом должен быть в верхнем по схеме положении. Если встраивать вольтметр в блок питания не планируется, резистор R11 снабжают ручкой с указателем и градуируют его шкалу.

При открытом транзисторе VT2 подборкой резистора R13 устанавливают на реле К1 номинальное напряжение, а при открытом VT3 резистором R18 устанавливают напряжение 12 В на вентиляторе M1. Температуру включения вентилятора устанавливают резистором R15.

Влияет ли напряжение на надежность?

Батареи состоят из отдельных ячеек, примерно по 2 В каждая. Для создания батареи
более высокого напряжения отдельные элементы соединяют последовательно. В 12-вольтовой
батарее — шесть элементов, в 24-вольтовой — 12 элементов и т.д. Когда
батарея находится под непрерывной подзарядкой, как в системах ИБП, отдельные
элементы подзаряжаются одновременно. В силу неизбежного разброса параметров
некоторые элементы отбирают большую по сравнению с другими долю напряжения зарядки.
Это вызывает преждевременное старение подобных элементов. Надежность группы
из последовательно соединенных элементов определяется надежностью наименее надежного
элемента. Поэтому, когда один из элементов выходит из строя, выходит из строя
и батарея в целом. Доказано, что скорость процессов старения непосредственно
связана с количеством элементов в батарее, в связи с этим скорость старения
возрастает при повышении напряжения батареи. В лучших типах ИБП применяется
меньшее количество более мощных элементов вместо большего количества элементов
меньшей мощности, тем самым достигается повышенная надежность. Некоторые изготовители
применяют батареи высокого напряжения, что при заданном уровне мощности дает
возможность уменьшить число проводных соединений и полупроводников, снизив,
таким образом, стоимость ИБП. Напряжение батареи большинства типичных ИБП при
мощности порядка 1кВА составляет 24…96 В. При таком уровне мощности у батарей
ИБП фирмы АРС, в частности семейства Smart-UPS, напряжение не превышает 24 В.
Батареи низкого напряжения в ИБП, производимых компанией АРС, имеют более высокий
по сравнению с конкурирующими устройствами срок эксплуатации. Средний срок эксплуатации
в батареях АРС равен 3-5 годам (в зависимости от температурного режима, частоты
циклов разряд/заряд), тогда как некоторые изготовители указывают срок эксплуатации
только 1 год. В течение 10-летнего срока использования ИБП пользователи некоторых
систем затрачивают на батареи вдвое больше, чем на само устройство! Хотя разработка
ИБП с применением высоковольтных батарей оказывается проще и обходится производителю
и дешевле, на пользователя в таком случае ложатся скрытые расходы в виде укороченного
срока эксплуатации ИБП.

Как сделать лабораторный блок питания?

Изготовление лабораторного блока питания из старого бесперебойника — более сложная задача. Лабораторный блок питания зачастую используется радиолюбителями. Помимо трансформатора от старого ИБП, потребуются также:

  • мощный транзистор;
  • диоды для выпрямления напряжения;
  • микросхема (от ОУ);
  • реле;
  • набор светодиодов;
  • варистор;
  • разъемы;
  • оксидные конденсаторы;
  • керамические конденсаторы.

Экспликация блока питания представлена на рисунке 2.

Первичная обмотка трансформатора получает напряжение от сети через вставленный элемент FU1 и выключатель подачи питания SА1. Подключенный параллельно RU1 (варистор) служит защитой от скачков напряжения.

При помощи R1 (резистор токоограничения) и VD1 (диод) происходит питание светодиода HL1, который выполняет роль индикатора наличия сетевого напряжения.

К обмотке || подключается выпрямитель напряжения, расположенный на VD2-VD5 (диодные сборы). Положение релейных контактов К 1.1 определяет работу трансформатора как двухполупериодного с напряжением в районе 10 В или как мостового с напряжением примерно 20 В. От выпрямителя напряжение поступает к полевому транзистору.

При помощи конденсаторов С1 и С3 сглаживаются пульсации. При помощи резистора R17 обеспечивается минимальная нагрузка стабилизатора напряжения.

От собранного на VD6-VD9 (диоды) выпрямителя при участии С2 и С5 (конденсаторы) происходит питание параллельного стабилизатора на:

  • микросхемах (DA1, ОУ DA2);
  • реле К1;
  • вентиляторе M1.

HL2 (светодиод) подает сигнал при наличии напряжения в этом выпрямителе. Порог ограничения тока устанавливается резисторами:

  • R7;
  • R8.

Управление реле (К1) происходит при помощи резистора (VT2). Выходное напряжение устанавливается R19 (подстроечный резистор). При его превышении при помощи реле происходит переключение выходного напряжения. При превышении установленного R15 (резистор) значения максимальной температуры VT3 (транзистор) и RK1 (терморезистор) запускают в работу M1 (вентилятор). Чрезмерное напряжение реле и вентилятора распределяются, соответственно, на R13 и R18 (резисторы).

Рассчитываем мощность ИБП

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

Фото 5: Принцип действия источника бесперебойного питания онлайн типа

Его размеры 100 Х 80 Х 80 мм. Вес 2.2 кг. При осмотре видимых повреждений не обнаружил. Одну обмотку видно под изоляцией, довольно толстый провод примерно 1.5 кв. мм может и толще. Нашел обмотку с самым большим сопротивлением у этого трансформатора, оказалось 12.6 Ома. Цвет проводов белый + черный, с одной стороны сердечника. Подал на них кратковременно 220 В – ни чего – ни гула, ни дыма – уже хорошо. Нашел вторичку с другой стороны железа с максимальным напряжением около 15 В. Цвет проводов белый + желтый.

Демонтировать аккумулятор, сняв с клемм накопителя два провода – красный (на плюс) и черный (на минус).

Такую трансформацию допускают только бесперебойники с функцией старта от батареи. То есть ИБП должен изначально уметь включаться от аккумулятора, без подключения к розетке.

Как зарядить аккумулятор ИБП: разница в способе зарядки разных типов аккумуляторов

Стандартная АКБ нуждается в токе постоянной величины, напряжение неуклонно увеличивается до определенного значения, электролит закипает и зарядка прекращается. Если заряжать АКБ бесперебойника таким же образом, закипевший электролит повлечет взрыв. Поэтому величина тока для заряда должна равняться одной десятой части емкости батареи, он должен уменьшаться до значений 20-30 мА, ограничиваться. Напряжение должно не превышать 15 В и не изменяться в ходе пополнения заряда.

Как правильно заряжать аккумулятор ИБП

Правильная зарядка АКБ бесперебойника обеспечивает ему гораздо более длительный срок функционирования, чем указанный производителем, без потерь в эффективности.

Первое пополнение заряда

С завода бесперебойники выпускаются заряженными, к пользователю могут попасть разряженными наполовину, либо полностью. В аппарат встроена система самотестирования, которая перед началом каждого цикла работы активизируется, сообщает о полноте заряда питательного элемента.

При первом включении для подзарядки аппарат подсоединяют к сети без установки какой-либо нагрузки. Длительность процедуры первоначального заряда всегда большая, около суток. Само устройство при этом можно не включать. Если перед началом процесса гаджет долго находился при низких термальных условиях, сильно охлажден, рекомендуется дождаться, когда он согреется до окружающей температуры.

После наполнения батареи ее нужно разрядить. Подключается нагрузка со стабильной мощностью до тех пор, пока заряд не станет нулевым.

Затем этапы полной зарядки/разрядки повторяют. После указанных четырех циклов калибровки элемент питания снова заряжают полностью и им можно начинать пользоваться.

Как заряжать аккумулятор для ИБП 12v: обязательные для выполнения условия

  • начинать пополнение свинцово-кислотной батареи нужно с величины тока, не превосходящей 30% от емкости батареи;
  • напряжение на выходе устройства зарядки должно быть соотносимым со входным его показателем питательного элемента;
  • размер тока полезнее устанавливать на чуть меньшее значение, чем назначенное, это сделает работу устройства бессбойной, долгой;
  • длительность процедуры заряда рассчитывается делением емкости АКБ в амперчасах на величину тока ЗУ в амперах.

Срок эффективной работы элемента питания бесперебойного прибора напрямую зависит от качественности, правильности его зарядки. Предлагается использовать одно и то же зарядное устройство, одинаковые величины и характеристики напряжения. Сам процесс зарядки не должен прерываться до полного заполнения батареи. В состоянии покоя питательный элемент будет терять свои действенные качества, гораздо полезнее будет постоянно его эксплуатировать. Слишком частая зарядка не ведет к досрочному износу, наоборот – естественное старение наступит с задержкой при таком ритме использования.

Как зарядить аккумулятор ИБП зарядным устройством, если он долго бездействовал

Разряженный и долго простаивавший в таком состоянии аккумулятор ИБП можно вновь зарядить, вернуть к функционированию. Зарядное устройство для этой цели подойдет обычное, выдающее постоянное напряжение, для кислотных батарей (12 Вт, 7Ач).

Для такой сложной процедуры, как возвращение функциональности залежавшемуся АКБ, потребуется вскрытие крышки, залитие в каждый резервуар трех миллилитров дистиллированной воды. Сама процедура проводится при открытой крышке, по окончании ее закрепляют на своем месте. Залитие проводится аккуратно, без повреждений пластин.

Начинать заряжать нужно по прошествии двух часов после залива. Напряжение должно составлять 14 В, а ток – не более 1/10 части от емкости АКБ (0,7А). Желательно, чтобы эту работу проводил специалист, обладающий специальными умениями, образованием.

Качественный источник бесперебойного питания (ИБП) – это крайне необходимое резервное оснащение, как в быту, так и на масштабных предприятиях, на торгов.

преобразователь 12 в 220 из ИБП

У многих пользователей ПК есть в наличии старые отработавшие свой срок ИБП. Частая их причина нетрудоспособности — это выход из строя аккумуляторов. Так как замена на новые батареи нерентабельна, а порой просто невозможна из-за отсутствия аналогов, эти устройства попросту валяются без дела или выбрасываются на помойку.

Но можно дать вторую жизнь ИБП, сделав из него очень полезное устройство — инвертор, преобразующий 12 в бортовой сети автомобиля в необходимое для некоторых приборов 220 в. Притом, что заводская версия инвертора обойдется в немалые деньги, а так вы сэкономите деньги, и сделаете из хлама нужную вещь.

Демонтаж аккумуляторов

Итак, первое, что нужно сделать — это удалить старые, потекшие батареи. Они достаточно просто демонтируются, сняв нижнюю крышку и отключив провода питания. Если остались следы потекшего электролита, чистим корпус от кристаллов окисления.

Такая операция обеспечит устранение дальнейшего вытекания кислоты, а также значительно облегчит вес аппарата.

Изменение схемы подключения

По конструкции бесперебойники отличаются, но принцип действия у них один и тот же — преобразовывать напряжение 12 в в 220 в. То есть в каждой модели присутствует плата с электронным преобразователем напряжения. Он-то нам и нужен. Но есть одно условие, он должен быть рабочим.

Так как приборы, которые будут подключаться к этому устройству имеют стандартную вилку на 220 в, необходимо на боковой или задней панели, установить обычную бытовую розетку для скрытой проводки. К ней-то и припаиваем провода выхода с преобразователя 220 в, которые ранее подходили к специальным трехрожковым вилкам на задней панели ИБП.

Далее необходимо сделать вход для 12 в. Для этого есть два варианта: припаять шнур с разъемом для прикуривателя или подпаять провода с крокодильчиками для подключения прямо на аккумулятор.

В первом и во втором случае, провода припаивают к тем, что шли на батарею ИБП

Очень важно соблюсти полярность подключения. Красный провод — это плюс, а черный — минус

Как и в сети авто, так и в ИБП эти цвета должны совпадать. Лучше всего, конечно, проверить полярность мультиметром, чтобы наверняка.

Такая схема подключения предусматривает моментальную работу устройства при его подключении. Если вы хотите сделать включение через тумблер или автомат, то просто в проводе, идущем от АКБ автомобиля разрываем «плюс» и присоединяем один провод на вход, а другой на выход автомата, закрепленного на корпусе ИБП. Таким образом разрывается питание инвертора, когда это необходимо.

Тонкости в работе

Следует понимать, что такое устройство не выдаст большую мощность. Как правило. она составляет не более 150 Вт, но этого вполне достаточно для подключения небольшого телевизора, ноутбука и другой слаботочной техники.

Подключение к компьютеру

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи. При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.
