Датчик движения своими руками для включения света в домашних условиях

Содержание

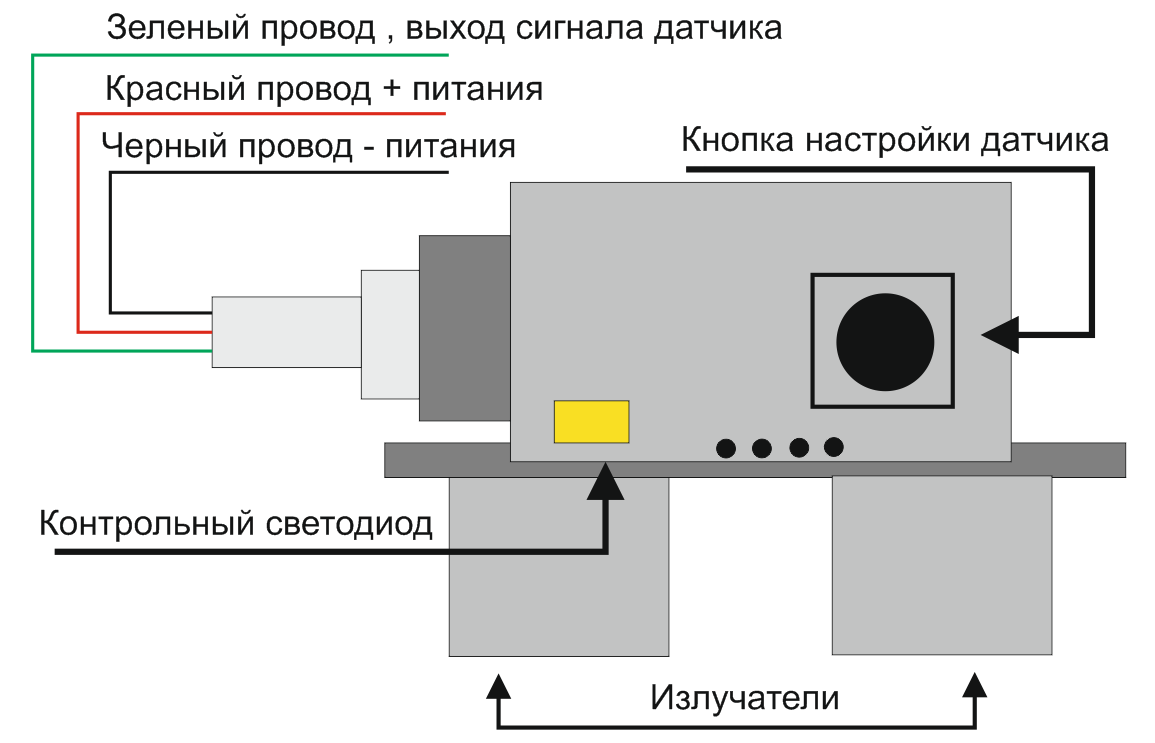

Изготовление и настройка микроволнового датчика

Для изготовления микроволнового датчика потребуется опыт работы с генераторными устройствами высоких частот. За основу взята любительская схема транзисторного генератора на полевой структуре. Приемник выполнен по трансформаторной избирательной схеме с ключевым каскадом на транзисторе КТ315, нагруженным на детекторный диод.

Система работает так:

B отсутствие движущегося объекта амплитуды сигналов генератора и приемника примерно равны и взаимно компенсируются.
По этой причине на входе ключа и детектора напряжение равно нулю и подключенное к выходу реле не срабатывает.
При появлении в зоне чувствительности человека баланс сигналов нарушается и как следствие на выходе схемы появляется напряжение.
Оно подается на обмотку реле, при срабатывании которого 220 Вольт через его контакты поступают на светильник.

Самодельные датчики движения

Вопрос о том, как сделать датчик движения своими руками связан с ограниченными возможностями домашнего мастера, то есть должен быть максимально простым. Наибольшее распространение получили следующие варианты исполнения:

прибор со встроенным источником света и находящегося на определенном расстоянии фотоэлемента транзистора (световой);
прибор, состоящий из изготовленных самостоятельно электрических емкостей, который изменяет свои емкостные показатели при появлении в контролируемой зоне человека (емкостной);
используется совсем недорогой комплект «Arduino», который реагирует на изменение теплового излучения.

Как подключить трехпроводной датчик к двум проводам

А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?

С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.

диод VDI 1N4007

конденсатор 2,2мкф на 400В

Диод
устанавливается между двух клемм:

А-выход с датчика

N — место подключения ноля

Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный
выход «А» остается пустым. На нем «сидит» только ножка
диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите. Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того,
суммарная мощность освещения для такого подключения — не более 80Вт.

Для чего необходимы?

Как известно, даже один хорошо настроенный датчик удара обеспечивает высокий уровень защиты автомобиля. Но тогда зачем нужно устанавливать дополнительные?

Чем больше у узла дублирующих элементов, тем выше надежность всей системы. То есть, если в автомобиле установлено несколько датчиков, то при выходе из строя одного из них, остальные все равно смогут предупредить Вас о попытке угона или проникновения в автомобиль.

Когда в автомобиле установлен единственный датчик, то злоумышленник может найти и отключить его прежде, чем он сработает. А если сенсоров несколько, то у преступника гораздо меньше шансов остаться незамеченным. Даже обезвредив один, он может не успеть обезвредить второй. Или даже не догадаться о его существовании.

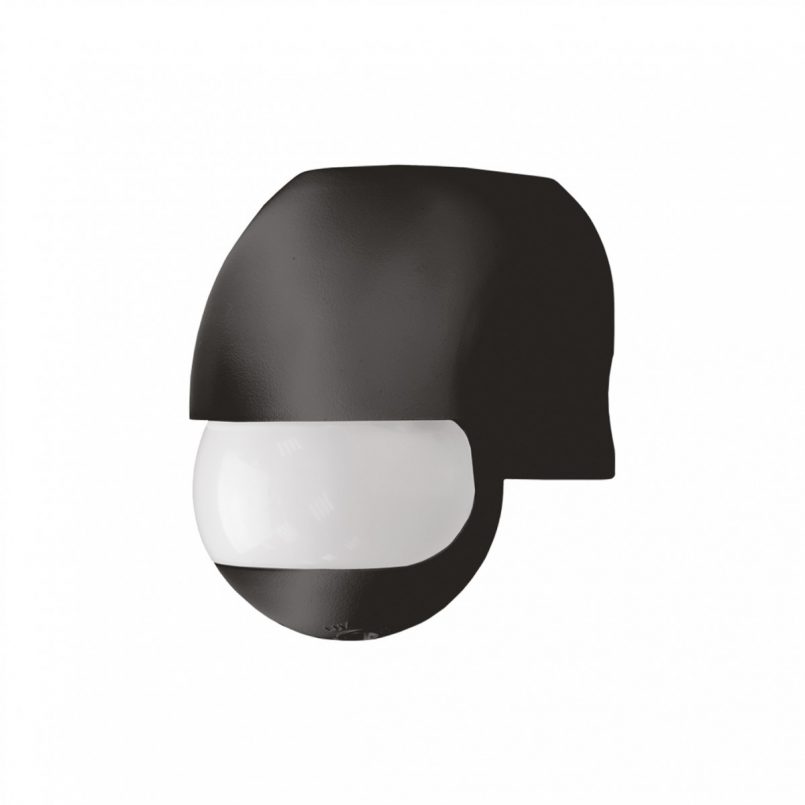

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

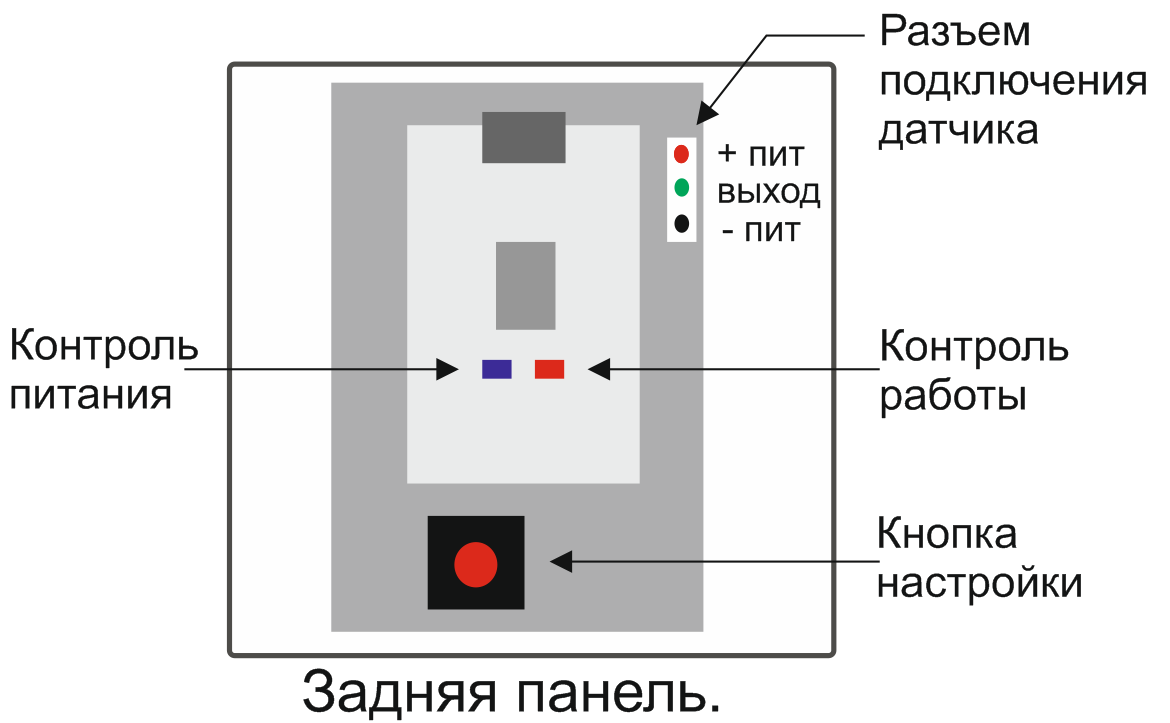

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Область применения

Инфракрасные GSM-датчики с камерой и сиреной могут использоваться для охраны любых объектов.

Назначение контроллеров может быть разным, все зависит от функциональности и конструктивных особенностей:

Датчики для дома. Используются для определения посторонних лиц на охраняемом объекте или территории. Устройства отправляют сигналы о наличии движения на управляющий пульт охранного комплекса.
Контроллеры могут применяться для подключения светозвуковых исполнительных устройств.
Датчики для автосигнализации. Устанавливать и подключать устройства можно к противоугонным машинным установкам. Наличие таких девайсов позволяет определить движение в салоне машины и предупредить об этом автовладельца путем отправки ему сообщения на пейджер.
Для работы видеокамер и систем контроля охраняемых помещений.
Для передачи тревожных сигналов на мобильные девайсы пользователей. Такая опция доступна только потребителям, датчики которых оборудованы GSM-модулем и имеют возможность подключения SIM-карты.
Контроллеры могут использоваться для активации систем освещения при появлении людей в помещениях. Такие девайсы позволяют сэкономить потребление электричества.

Виды датчиков

Ремонт датчика движения своими руками

Рассматривать представленные ниже конструкции следует с учетом определенного технического задания. В закрытом отапливаемом помещении электронный модуль способен простоять длительное время без повреждений. На открытом воздухе понадобится защита от неблагоприятных природных воздействий. В некоторых ситуациях нужно предусмотреть эффективные антивандальные мероприятия. При значительных размерах охраняемого периметра существенное значение приобретает дальность.

К сведению. На земельном участке нужно исключить ложные срабатывания от перемещения домашних животных, птиц.

Контактный или магнитный

Без подробных пояснений понятен принцип действия простейшего устройства с механическими контактами. Кнопку (без фиксатора) устанавливают на раме дверного блока. При открывании замыкается подключенная цепь, сигнал поступает на контрольную лампу или специальный блок дистанционного оповещения. Кроме минимальных затрат, подобное устройство привлекает быстротой реализации планов. Для объективности нужно перечислить имеющиеся недостатки:

при монтаже повреждается дверная коробка;
функциональность охранной системы блокируется прижиманием кнопки (лезвием ножа, банковской карточкой);
механический переключатель при частом использовании быстро выйдет из строя.

Контактный датчик и схема с герконом

Вместо простейшего варианта можно применить усовершенствованную схему с герконом. Эта деталь замыкает цепь при удалении магнита. Кроме лучших эстетических параметров, обеспечивается возможность скрытого монтажа

Следует обратить внимание на автономность устройства и отсутствие потребления электроэнергии в режиме ожидания

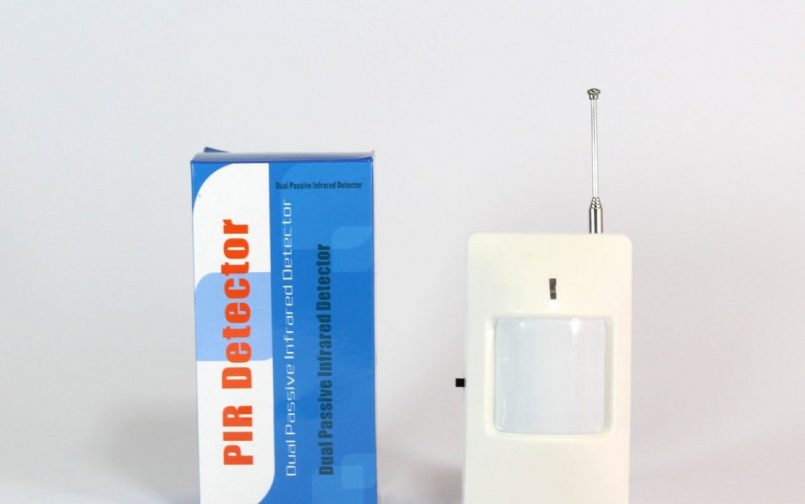

ИК-датчик

Рассмотренные варианты обеспечивают контроль дверного блока. Однако они бесполезны на открытом пространстве. Для фиксации перемещений в определенном объеме применяют другие решения.

Интуитивно понятный принцип – регистрация теплового излучения тела человека. Для усиления сигнала используют группу из нескольких линз. Этим же устройством обеспечивают широкую диаграмму направленности. Выбирают датчик, соответствующий определенному диапазону волн. Чувствительность и спектр корректируют фильтрами, дополнительными усилителями.

Такие устройства хорошо выполняют свои функции при отсутствии лишних помех. ИК датчики устанавливают в помещениях, не направляют при монтаже на осветительные и обогревательные приборы. Базовое условие – температура фона должна быть меньше, чем измеряемые параметры.

Лазерный или фотодатчик

Устройства этой категории создают лучи, формирующие защитный контур. Для создания достаточно плотной «сетки» применяют мощный источник света и комплект отражателей. Оптимальный вариант – лазерный датчик движения. Такой луч не рассеивается на большом расстоянии. Прерывание сигнала фиксируется чувствительным датчиком. Такими системами оснащают крупные объекты, открытые площадки.

Микроволновый

Главное преимущество этой конструкции – качественный контроль перемещений в определенном объеме. Дополнительный плюс – отсутствие ложных срабатываний на включение светильников или обогревателей. Для реализации плана нужно создать излучатель и совместимый детектор, фиксирующий изменение отраженного сигнала. При работе с высокой частотой обнаруживаются движения за стеклом или другой преградой, «прозрачной» для волн в соответствующем диапазоне.

Важно! При выборе такого устройства настройка мощности выполняется с учетом безопасного для человека уровня электромагнитного излучения. Принцип действия микроволнового датчика движения

Принцип действия микроволнового датчика движения

Ультразвуковой

Как и в примере со светом, данная схема функционирует на принципе регистрации отраженного излучения. Звуковой диапазон обеспечивает «невидимость». Ультразвуковой генератор потребляет немного электроэнергии. Датчик не реагирует на свет и тепло.

К сведению. Некоторые домашние животные реагируют на высокочастотные звуковые колебания. Этот диапазон применяют в специализированных устройствах для отпугивания собак.

Самоделка на Arduino

Для создания работоспособных конструкций удобно применять универсальный контроллер Arduino. Подключение периферийных устройств к этому функциональному блоку не вызывает затруднений.

Как установить датчики движения для включения света своими руками

Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:

Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на . Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.

Настройка прибора

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:

LUX. Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям.
TIME. Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум.
SENS и MIC. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.

Мнение эксперта

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

Спросить у специалиста

“Если требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано. Это снижает чувствительность прибора”

Это снижает чувствительность прибора”

Таблица с картинками к монтажу:

Изображение	Этап монтажа
	Выбор места монтажа
	Осмотр прилагаемой схемы
	Зачищаем провода и присоединяем к домашнему освещению
	Настройка датчика клавишами
	Крепление

Полезные рекомендации до того как подключить датчик движения для освещения

Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:

Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.
Внутренние датчики не располагают рядом с или бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.

Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности.
Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.

Основные признаки неисправности датчиков, возможные причины

Признаков может быть три:

несанкционированное включение, в любое время без всяких причин;
не отключает лампу освещения;
не включает лампу освещения или другие оконечные устройства, не срабатывает на явные признаки движения в секторе своего обзора.

Последовательность выявления неисправностей и устранение их

В любом случае начинать нужно с осмотра внешнего вида, нет ли явных механических повреждений оптической системы линзы Френеля, или простого слоя пыли и грязи. При необходимости протрите линзу и проверьте работоспособность датчика. Это самая частая и простая причина неисправности. Если положительного результата нет, придется проделать более сложные операции:

Снимите корпус и проверьте правильность подключения.

Схема подключения датчика к сети

Мультиметром или другими приборами проверьте наличие приходящего питания на вход печатной платы.
Если питание есть, смоделируйте условия, при которых датчик должен сработать. Установите средний уровень освещения, при котором датчик срабатывает в темное и светлое время суток, максимальный уровень чувствительности и минимальный интервал работы.
Если в этом положении датчик начинает срабатывать, постепенно с уровня чувствительности, потом освещения и временного промежутка работы установите нужные параметры. Периодически проверяя срабатывание на источник движения.
После этих операций при отрицательном результате отключаем питание электрической цепи, снимаем все декоративные элементы и внимательно осматриваем печатную плату.
Выявляются участки горелых элементов, целостность проводов и перемычек, надежность пайки радиодеталей. Рекомендуется это делать с бинокулярными очками или лупой. При обнаружении некачественной пайки припаяйте контакты отпавших элементов. Проверьте после этого работоспособность датчика.
При обнаружении выгоревших элементов замените их, предварительно проверив параметры соседних, задействованных по цепочке схемы.

Печатные платы датчиков движения

Если при имитации условий движения реле срабатывает, при этом слышен характерный щелчок, а лампа не загорается, значит, неисправна цепь между контактами реле и лампой, прозвоните ее. Возможно, окислились контакты реле, замените его или почистите контакты. Неисправность лампы я не рассматриваю, это надо проверить в первую очередь.
Измерьте постоянное напряжение после преобразователя, в зависимости от модели датчика оно может быть от 8–24 В (смотрите схему и другую документацию). Измерения проводятся относительно ноля, на платах удобно взять «-» диодного мостика.
При отсутствии необходимого напряжения прозванивайте элементы в цепи преобразователя, чаще всего это бывают диоды выпрямительного моста.

Бывает так, что замыкание в последующей после моста или стабилизатора цепи гасит поступающее напряжение. Чтобы в этом убедиться, отключите всю цепь после стабилизатора. При наличии напряжения ищите замыкание, неисправный элемент после стабилизатора. Так можно прозвонить всю цепь до реле и лампы, при выявлении неисправных элементов меняйте их и проверяйте работоспособность. Если следовать этой методике, обязательно обнаружится причина неисправности, этот способ хорош, когда человек имеет навыки работы с электронной техникой, измерительными приборами, умеет паять. Когда таких навыков нет, нужно ограничиться первыми пунктами: протирка, настройка, проверка питания. При неисправности элементов на плате обратитесь к специалисту.

Для охраны здания, применяются охранные системы безопасности, в составе которых устанавливаются различные по назначению датчики. Датчик движения используется наиболее часто в сигнализациях и охранных комплексах, и на сегодня существует множество вариаций его модели. Но современные граждане все чаще предпочитают именно ИК-датчики (инфракрасные), которые имеют более простую конструкцию, и позволяют настраивать параметры чувствительности. Кроме того, такие варианты проще всего ремонтировать, а монтаж ИК-датчика доступен даже неопытному человеку.

Ниже Вы узнаете как произвести самостоятельный ремонт датчика движения своими руками.

Параметры настройки

Самое главное, что необходимо осуществить в первую очередь — это скорректировать зону видимости прибора движения. В современных моделях они выделены специальными элементами.

Проводя настройку данного параметра, стоит направить угол установки так, чтобы лучи были попадали на зону обнаружения.

Настроить чувствительность датчика можно с помощью специального регулятора он находится на корпусе и оформлен в виде панели от минимального до максимального значения.

Настройка данного параметра является наиболее сложной, поскольку детектор должен будет срабатывать только на движения человека.

Далее следует настройка порога освещенности, он позволяет срабатывать прожектору после наступления темноты. Во-первых, нужно установить параметр на максимальное значение, а затем с наступлением темноты отрегулировать период срабатывания датчика.

Последний показатель задержка времени, настраивается очень просто. Диапазон времени от 5 сек. до 10 мин. Настройка этого параметра зависит от ваших предпочтений, при настройке параметры лучше начинать с минимальной отметки, для более быстрой проверки параметров.

Настроить датчики движения своими руками достаточно просто, следует лишь проявить немного терпения и последовательности.

Необходимые инструменты и материалы

Для изготовления понадобится всего два инструмента:

паяльник;
мультиметр.

Элементы и материалы нужны такие:

фототранзистор (на схеме обозначен VT1);
конденсатор (С1);
операционный усилитель с обратной связью (DA1);
резистор с обратной связью на операционный усилитель (R2);
обычный резистор (R1);
блок питания;
реле РЭС 55А;
лазерная указка (при небольшом расстоянии между источником света и фотоприемником вместо лазера можно использовать фотодиод);
провод;
прокладка водопроводная;
шуруп.

Фототранзистор можно изготовить самостоятельно из транзистора П417А или любого другого, имеющего вид шляпы с полями на 3-х ножках. Крышку корпуса демонтируют, открывая полупроводниковую начинку либо в ней формируют отверстие, срезая верхнюю часть. При освещении открытого кристалла прибор будет действовать, как фототранзистор, только с меньшей чувствительностью.

Номинал R2 выбирают с учетом того, что с его увеличением возрастает коэффициент усиления, а это приводит к снижению устойчивости усилителя. Оптимальное сопротивление — 100 кОм.
