Как сделать светодиодные мощные дневные ходовые огни (led-дхо)

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

  • Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
  • Демонтируйте кнопку, через которую будет включаться оптика.
  • Вмонтируйте другой конец провода в разъем.
  • Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

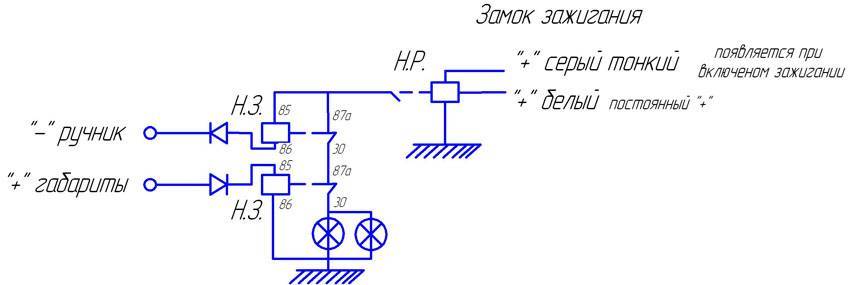

Третья схема позволит деактивировать ходовые огни:

  • При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
  • При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

  • Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
  • Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Неоновая трубка на светодиодах

Двухцветная гибкая трубка

При правильной установке гибкой ленты или трубки в внутрь фары вы получите декоративную подсветку, которая будет прилично смотреться. DRL из такой трубки не получатся, даже если сильно постараться.

Самый сложный  вариант установки, придётся разбирать фару. Самое трудное снять прозрачный пластик спереди. Фара герметична и стекло поставлено на герметик. Герметик бывает двух типов, который размягчается при температуре выше 100 градусов, и который совсем не размягчается даже при 300 градусах. Мне попадались неразборные, одну разбирал 10 часов, чтобы не испортить и не поцарапать. Герметик проверял паяльником, который нагревался до 300° и никак не мог его расплавить.

Запекаем до готовности и посыпаем тушеными гвоздями

Для нагрева используют духовку  или коробку, подогреваемую строительным феном. Когда герметик станет мягким, прозрачный пластик легко снимется. Для обратной сборки можно купить специальный каучуковый герметик, который используют ксенонщики.

Текущие требования к дневным ходовым огням по ГОСТ и ПДД

Для Российской Федерации обязательными, определёнными в государственном стандарте, нормами для дневных ходовых огней, являются следующие параметры:

  • высота от земли в пределах 25-150 см.;
  • минимальное расстояние между блоками ходовых огней не должно быть менее 60 см., а расстояние от края кузова авто не дальше 40 см.;
  • площадь излучателей определяется в 25-200 см2;
  • сила светоизлучения в сумме составляет от 400 до 800 Кд.

Как правило, сертифицированные светодиодные ходовые огни от таких компаний, как Philips или Hella, отвечают нашим стандартам, и при их покупке и установке своими руками проблем при прохождении ТО не возникает.

Единственным минусом при установке дневных ходовых огней в соответствие с ГОСТом РФ, особенно на автомобили устаревших моделей, является необходимость механического вмешательства в конструкцию бампера. Если говорить проще, то придётся делать пропилы и другие монтажные работы, для установки блоков ходовых огней.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

В качестве ДХО могут использоваться разные осветительные приборы автомобиля. Например, дальний свет в половину накала можно спокойно как обозначение автомобиля на дороге в дневное время. Неполная мощность снижает потребление электроэнергии, при необходимости можно сделать включение одновременно с запуском двигателя.

Самый популярный вариант это ближний свет, не требует каких-либо настроек, однако такой вариант имеет высокое энергопотребление, что сказывается на ресурсе аккумулятора. Ближний свет разрешен в качестве ДХО на законодательном уровне. Противотуманные фары нежелательно использовать как ДХО по той причине, что их предназначение повышать видимость в тумане. Расположены они, как правило, низко и это снижает видимость автомобиля для встречных машин. Однако использовать ПТФ в качестве ДХО можно без ограничений. Если автомобиль не оборудован дневными ходовыми огнями с завода, то оптимальным вариантом станут альтернативные фары ДХО. Главный недостаток это необходимость подключения, а это дополнительные финансовые затраты.

На данный момент за нарушение правил ПДД, связанных с использованием ДХО предусматривается штраф до 500 руб., он назначается в том случае, если не горит одна фара. Также запрещено их использовать в ночное время без дополнения основными источниками освещения. Иногда вместо штрафа можно получить предупреждение, всё зависит от сотрудников автоинспекции.

Удачи вам на дорогах, да и в жизни тоже.

Главная →

Обслуживание и Ремонт → Электрооборудование →

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.

Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

  • ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
  • схема не будет работать, если в габаритах тоже установлены светодиоды;
  • схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
  • с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.

Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Описание светодиодных ДХО

Ходовые огни представляют собой тип оптики, использующийся на внешней стороне кузова авто и предназначенный для улучшения видимости габаритов машины. На сегодняшний день использование ходовых огней является обязательным. В соответствии с международными правилами ЕЭК №48, излучатели ходовых огней должны иметь площадь не менее 25 и не более 400 см2. Кроме того, уровень их светосилы должен варьироваться в диапазоне 400-800 Кд.

Критерии выбора

Если вы решили приобрести светодиодные ДХО, то сделать это сегодня достаточно просто, поскольку такой вид оптики можно найти практически в каждом автомагазине

Основной параметр, который необходимо учитывать при покупке — это светосила, важно, чтобы она была не более 800 Кд, не ярче. Такое освещение позволит хорошо освещать дорожное покрытие и одновременно предотвратить возможное «ослепление» водителей встречных авто. Диодные ДХО в авто

Диодные ДХО в авто

Также следует отметить, что светодиодные ходовые огни должны быть хорошо видны с расстояния ста метров, не меньше. В противном случае есть риск возможного общения с инспектором ДПС. Еще один важный параметр — верхняя граница ходовых огней должна располагаться выше грани ближнего освещения. Ведь именно благодаря этому видимость автомобиля на дороге будет отличной.

Преимущества и недостатки

Светодиоды в дневных ходовых огнях имеют определенные достоинства:

  • автоматическая активация;
  • транспортное средство становится более видимым на дороге;
  • мощность светодиодов достаточно высокая, при этом они потребляют значительно меньше энергии;
  • высокий ресурс эксплуатации, который должен составлять не меньше 5 тысяч часов;
  • никоим образом диоды не влияют на расход горючего;
  • современный рынок предлагает покупателям огромный выбор.

Что касается недостатков, то основным минусом таких ДХО является цена, поскольку купить качественные ходовые огни за невысокую стоимость не получится. Установка светодиодных качественных ДХО, которые будут обладать высоким сроком службы, потребует дополнительных вложений. Причем затраты на монтаж и покупку могут быть очень высокими. Однако по факту такая оптика обладает отличными характеристиками, поэтому окупается она достаточно быстро (автор видео — Александр Кордюков).

https://youtube.com/watch?v=PpnQEbV2ihM

Также к недостаткам следует отнести монтаж дневных ходовых огней при отсутствии коннекторов. Разумеется, решить такую проблему вполне возможно, просто на это потребуется больше времени.

Лучшие производители и модели

Теперь вкратце рассмотрим основных производителей диодных ДХО:

  1. В первую очередь, хочется выделить Osram DRL 101 — эта модель показала отличные оценки от пользователей, в частности, за оригинальный дизайн. От светодиодной ленты никто не будет в восторге, чего нельзя сказать о светонаполненных трубках. Цветовая температура устройств составляет 6000К, а каждая лампочка может выдавать по 400 люменов. Мощность этой модели составляет 7.5 вольт на один блок.
  2. Hella ledayflex. Также довольно популярная модель, характеризующаяся наличием пяти диодов. Использование Hella ledayflex допускается абсолютно на любом авто. Кроме того, у потребителя есть возможность компоновки расположения диодных элементов. Цветовая температура в этом случае такая же, однако мощность более низкая — 7.2 вольта. Основные качества Hella ledayflex это оригинальность, а также прочность и надежность.
  3. Philips DayLight 4 LED12820WLEDX1. Стоимость таких устройств значительно ниже, чем вышеописанных вариантов, вероятнее всего, из-за дизайна, ведь сегодня никого уже не удивить установкой традиционных «коробок» с диодами. Мощность одного диода составляет 1 Вт, а общая мощность системы составит всего 8 вольт. Единственным недостатком такого варианта является сила света, составляющая 900 Кд, как мы уже сказали ранее, максимальная сила света допускается 800 Кд (автор видео — канал TheLadaGranta).

Как сделать ДХО своими руками?

Как мы уже сказали, сделать самодельные ДХО своими руками — не особо сложная задача. Для начала следует правильно подготовиться к работам:

Инструменты и материалы

Если вы решили соорудить ДХО своими руками, то в первую очередь для того, чтобы все сделать правильно, вам потребуются фонари.

Заранее запаситесь:

  • противотуманными фонарями либо же просто подготовьте корпус от них;
  • алюминиевыми пластинами;
  • диодной лентой (цвет свечения может быть любым, но оптимальней всего выбирать белый).

Запрос вернул пустой результат.

Этапы

Чтобы сделать дневные ходовые огни своими руками с драйвером на 30% мощности от фар дальнего света, выполните следующие шаги:

Осторожно разберите противотуманные фары, их корпус должен быть целым и без повреждений. Используя строительный фен, необходимо размягчить герметик, нанесенный на стекло. Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку

Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов. Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку. Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов

Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Дополнительные плюсы

При организации уличного освещения есть возможность использовать данные приборы совместно с солнечными батареями. Данные устройства могут использоваться на дачном участке, где нет линии электропередач, или снабжение электричеством данной местности носит не постоянный характер.

Солнечная батарея устанавливается на одной мачте с прожектором и за время светового дня накапливает электричество в специальном аккумуляторе высокой ёмкости. Затем автоматика, которая установлена в таком устройстве, включает освещение с наступлением вечерних сумерек, а в утренние часы прожектор выключается.

Положительные стороны таких осветительных устройств заключаются в том, что удаётся значительно экономить на оплате счетов за электроэнергию, и в то же время такое уличное освещение является энергонезависимым от линий электропередач.

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

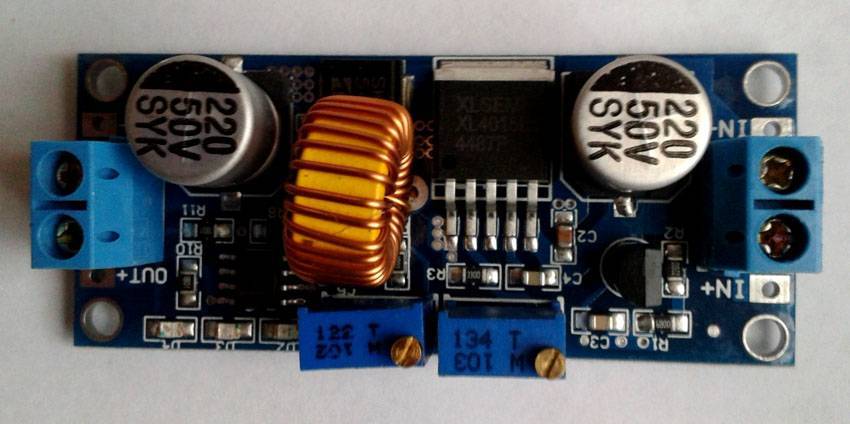

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

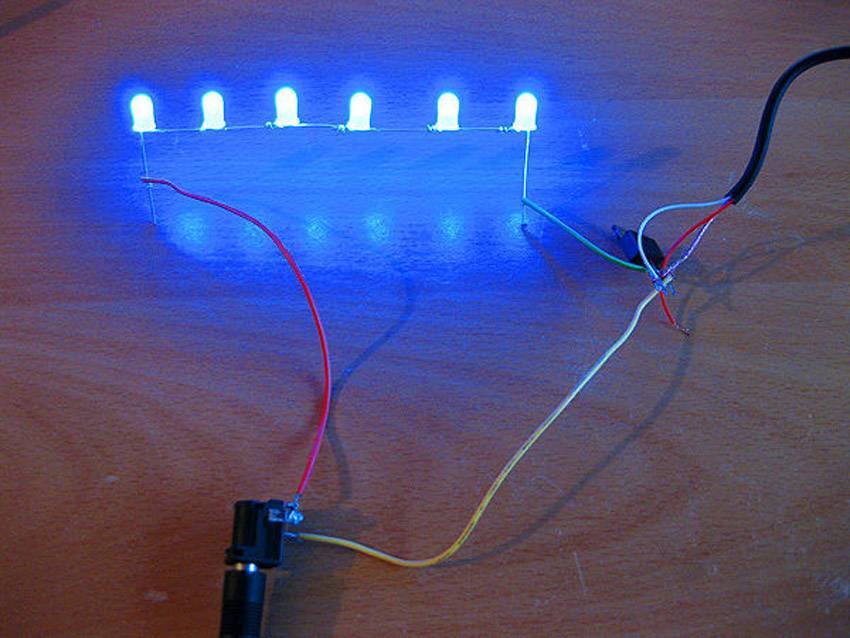

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

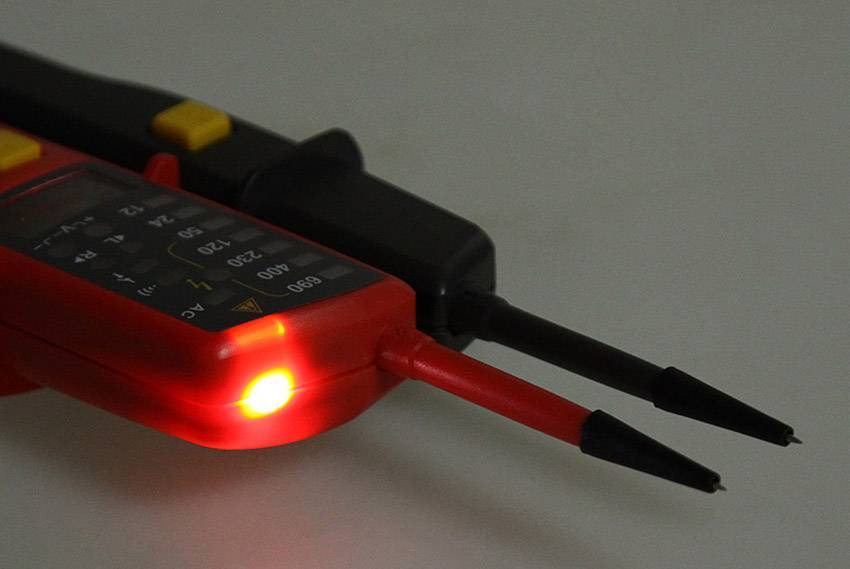

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Светодиоды Sirius NS-42055

Светодиоды указанной серии оснащаются качественными фильтрами. Также внимания заслуживает триггер. Многие эксперты отмечают, что проблемы с нагревом переходника наблюдаются редко. Параметр световой отдачи максимум равен 460 лм. Система защиты от импульсных помех используется третьего класса. Повышенной температуры указанная модель не боится. Допустимый уровень влажности у светодиодов равен 50%. Для автомобилей марок “Хонда”, “Мазда” и “Тойота” устройство подходит замечательно.

Система защиты от скачков напряжения есть. Фильтр у светодиодов применяется сетевого типа. Если говорить про показатели, то сопротивление максимум достигает 45 Ом. Отклонение частоты в устройстве составляет 4,5 Гц. Выходное напряжение светодиодов не превышает 20 В. Для систем дневного ходового света с проводными триггерами устройство не подходит.
