Стабилизатор напряжения на мощном полевом транзисторе 13в (irlr2905)

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Правильное и неправильное включение

Больше всего ошибок допускают автомобилисты, когда пытаются сэкономить на схеме питания светодиодного освещения. Часто автолюбители включают светодиодные приборы напрямую от аккумулятора, а потом жалуются на разные неполадки: моргание, потерю яркости и полное погасание кристалла. Всё это происходит из-за отсутствия промежуточного преобразователя, который должен компенсировать перепады напряжения в интервале от 10 до 14,5В. Ещё одна ошибка владельцев авто – подключение только через резистор, рассчитанный на среднее показание аккумулятора 12В. Резистор – линейный элемент, а значит, ток через него растет пропорционально напряжению. Подключение через резистор допускается при условии его расчета на 14,5В, но тогда придется смириться с неполной светоотдачей светодиодов при низких и средних значениях напряжения в бортовой сети. Поэтому однозначный верный способ подключения светодиодов в автомобиле – это использование стабилизатора тока, желательно импульсного типа.

В различных осветительных конструкциях на основе светодиодов часто используются именно стабилизаторы напряжения. Почему так происходит? Во-первых, они намного дешевле качественных токовых драйверов. Во-вторых, чтобы из стабилизатора напряжения получился более-менее надёжный драйвер достаточно на выходе установить резистор, грамотно рассчитав его мощность и сопротивление. Такое схемотехническое решение часто применяется в недорогих LED лампах и осветительных конструкциях с применением светодиодных лент.

Большинство светодиодных лент питается стабильным напряжением 12В. Если рассмотреть конструкцию ленты более детально, то можно увидеть, что она разделена на небольшие участки. Как правило, каждый участок состоит из трёх SMD­ светодиодов и одного токозадающего резистора. Падение напряжения на одном светоизлучающем элементе в среднем составляет 2,5-3,5 В, то есть максимум 10,5В в сумме. Остаток гасится резистором, номинал которого изготовитель подбирает под тип используемых светодиодов. Поэтому подключение светодиода через связку из стабилизатора напряжения и резистора можно считать правильной.

Если использовать простой блок питания без стабилизации (трансформатор, диодный мост и конденсатор), то при небольшом увеличении напряжения сети, его пропорционально уменьшенная часть будет равномерно распределяться на всех четырёх элементах каждого участка ленты. В итоге вырастет ток, температура кристалла и, как следствие, начнется необратимый процесс деградации светодиодов.

Самым правильным схемотехническим решением является применение стабилизатора тока импульсного типа. На сегодняшний день – это оптимальный вариант, который используют все ведущие производители светодиодных изделий. Токовый драйвер с ШИМ регулятором практически не греется, эффективен и надёжен.

Так чему же отдать предпочтение: дешевому стабилизатору напряжения с резистором или более дорогому токовому драйверу? Правильный ответ скрыт в выражении: «Любая экономия должна быть оправдана». Если Вам нужно подключить десяток слаботочных светодиодов или не более одного метра ленты, то выбор в пользу первого варианта нельзя назвать ошибочным.

Но если ваша цель – запитать фирменные светодиоды с мощностью каждого кристалла более 1 Вт, то без качественного токового драйвера не обойтись. Потому что стоимость таких излучающих диодов намного выше цены на драйвер.

Стабилизатор напряжения 12 Вольт для светодиодов в авто своими руками

  1. Зачем на свой автотранспорт устанавливать стабилизатор на 12 вольт?а) Сеть автомобиля дает непостоянное напряжение. Это зависит от степени зарядки аккумулятора. Напряжение колеблется в пределах 11,5 – 14,5 Вольт. Но светодиодные лампы требуют всего 12 Вольт. Для подачи нужного напряжения и ставят СН. б) Светодиодные лампы работают на 18 Вольтах. Чтобы они функционировали при подключении на автомобиле, приходится подавать дополнительную нагрузку через стабилизатор.
  2. Почему светодиодные лампочки часто перегорают без стабилизатора?а) Основная причина – некачественный производитель светодиодов. б) Из-за скачущего напряжения на них.
  3. В каком случае к стабилизатору дополнительно придется подсоединять алюминиевый радиатор?а) Если на автомобиль будут устанавливаться свыше 10 светодиодов. б) При установке на машину светодиодных ламп разного цвета.
  4. Как подключаются светодиоды?а) 3 светодиода подключаются последовательно к резистору, а после собранный набор параллельно соединяют к следующим светодиодам. б) 3 светодиода подключаются параллельно к резистору, а после собранный набор последовательно соединяют к следующим светодиодам.

Ответы:

  1. а) В зависимости от степени зарядки аккумулятора, на светодиодные лампы будет поступать колеблющееся напряжение – от 11,5 до 14,5. Именно поэтому к лампам подключают СН – для получения постоянного напряжения, равного 12 Вольт (такой показатель нужен светодиодам).
  2. б) Светодиоды не рассчитаны на скачки напряжения, которые идут от аккумулятора, поэтому вскоре сгорают без стабилизатора.
  3. а) Если на автомобиль устанавливают свыше 10 светодиодов, то желательно оснастить схему алюминиевым радиатором.
  4. б) Сначала 3 светодиода соединяют последовательно к резистору, а после берут новую сцепку и уже параллельно соединяют их друг с другом.

Автовладельцы часто устанавливают на своем автомобилем светодиодную подсветку. Но лампочки довольно часто выходят из строя, и вся созданная красота сразу же меркнет. Это объясняется тем, что светодиодные лампочки работают неправильно, если их просто подключить к электрической сети. Для них обязательно нужно использовать специальные стабилизаторы. Только в таком случае лампы будут защищены от перепадов напряжения, перегрева, поломки важных компонентов. Чтобы установить стабилизатор напряжения на свой автомобиль, необходимо разобраться в этом вопросе подробно и изучить простую схему, которую получится собрать своими руками.

Микросхемы STCSx

STCSx — семейство интегральных схем линейных стабилизаторов тока, которые выполнены по технологии BiCMOS и идеальны для применений, где светодиодную нагрузку необходимо питать током до 2 А от источника постоянного напряжения 5, 12 или 24 В. К числу таких применений относятся световые знаки и указатели, подсветка дисплеев портативной электроники, автомобильное освещение, световая сигнализация и др. К преимуществам STCSx можно отнести: высокую точность стабилизации тока (±1%) и степень интеграции, гибкость применения и надежность. Возможности микросхем реализует структура, представленная на рис. 2а. Помимо питания светодиодной нагрузки стабилизированным током, величина которого задается внешним токоизмерительным резистором, STCSx поддерживают функции управления включением/отключением через вход EN, ШИМ-управления яркостью свечения через вывод PWM, а также обнаружения отсоединения светодиодной нагрузки и сигнализации об этом на выводе DISC. С ассортиментом и основными рабочими характеристиками микросхем STCSx можно ознакомиться в таблице 1. Драйверы с литерой «A» в конце наименования отличаются поддержкой дополнительной функции управления длительностью фронтов импульсов выходного тока от десятков микросекунд до десятков миллисекунд. Установка длительности выполняется внешним конденсатором через специальный вывод SLOPE. Данная функция необходима в тех случаях, когда предъявляются особые требования к уровню электромагнитных излучений.

Таблица 1. Основные характеристики драйверов STCSx

Наименование IOUT, А VIN, В Кол. СД Корпус Дополнительные функции
STCS05 0,5 4,5…40 ≤9 SO8 1) Вход ШИМ-управления яркостью
STCS05A 0,5 4,5…40 ≤9 SO8 2) Диагностика
STCS1 1,50 4,5…40 ≤9 DFN3x3-8L/HSOP8 3) Вход включения/отключения EN
STCS1A 1,50 4,5…40 ≤9 DFN3x3-8L/HSOP8
STCS2 2 4,5…40 ≤9 PowerSO-10
STCS2A 2 4,5…40 ≤9 PowerSO-10

Рассмотренные особенности и преимущества приобретают особую значимость при сравнении с аналогичной конкурирующей продукцией. В частности, компания Maxim в своем ассортименте имеет линейный стабилизатор тока MAX16800 аналогичного назначения на входное напряжение до 40 В, однако его возможности ограничены величиной выходного тока 0,35 А, входного напряжения не ниже 6,5 В, меньшей точностью стабилизации (±3,5%) и более высоким пороговым напряжением на входе FB (204 мВ). Функции обнаружения отсоединения нагрузки и ограничения длительности фронтов не предусмотрены. Еще одно решение предлагает Texas Instruments. Ее микросхема TL4242 рассчитана на работу с входным напряжением 4,5…42 В, поддерживает функцию обнаружения отсоединения нагрузки, но она также уступает по точности стабилизации (±5%), величине выходного тока (до 0,5 А) и пороговому напряжению на входе FB (177 мВ против 100 мВ).

Преимущества высокой степени интеграции ИС наглядно иллюстрирует схема включения, представленная на рис.2б. Здесь микросхема драйвера дополнена несколькими пассивными компонентами. Порог стабилизации тока 0,5А задан внешним резистором RFB номиналом 0,2Ом. Диод, установленный в цепи питания драйвера, предназначен для его защиты от подачи напряжения питания неверной полярности

Поскольку драйвер выполнен по линейной аналоговой схемотехнике, нужно уделять особое внимание выбору напряжения питания драйвера, т.к. от него напрямую зависит мощность, рассеиваемая драйвером: PD= (VDRAIN— VFB) ILED + (VCC ICC), а следовательно и температура перехода: TJ= RthJA PD+ TA, где RthJA— тепловое сопротивление «переход- окружающая среда» корпуса микросхемы; TA— температура окружающей среды

Рис. 2. Структурная схема (а) и схема включения (б) микросхемы STCS05

Условием правильности выбора параметров схемы является подбор величины TJ не выше рекомендованного в документации значения (например, 110°С для STCS05A).

Для облегчения проектирования компания ST предлагает оценочные платы STEVAL-ILL014V1 на основе STCS1 и STCS1ADEMO1 на основе STCS1A (рис. 3).

Рис. 3. Внешний вид оценочной платы источника тока на основе STCS1A

Назначение и принцип работы

Стабилизаторы должны обеспечивать постоянный рабочий ток светодиодов когда в сети питания есть проблемы с отклонением напряжения от нормы (вам будет интересно узнать, как подключить светодиод от сети 220 вольт). Стабильный рабочий ток в первую очередь необходим для защиты LED от перегрева. Ведь при превышении максимально допустимого тока, светодиоды выходят из строя. Также стабильность рабочего тока обеспечивает постоянство светового потока прибора, например, при разряде аккумуляторных батарей или колебаниях напряжения в питающей сети.

Стабилизаторы тока для светодиодов имеют разные виды исполнения, а обилие вариантов схем исполнения радует глаз. На рисунке приведены три самые популярные схемы стабилизаторов на полупроводниках.

  1. Схема а) — Параметрический стабилизатор. В этой схеме стабилитрон задает постоянное напряжение на базе транзистора, который включен по схеме эмиттерного повторителя. Благодаря стабильности напряжения на базе транзистора, напряжение на резисторе R тоже постоянно. В силу закона Ома ток на резисторе также не меняется. Так как ток резистора равен току эмиттера, то стабильны токи эмиттера и коллектора транзистора. Включая нагрузку в цепь коллектора, мы получим стабилизированный ток.
  2. Схема б). В схеме, напряжение на резисторе R стабилизируется следующим образом. При увеличении падения напряжения на R, больше открывается первый транзистор. Это приводит к уменьшению тока базы второго транзистора. Второй транзистор немного закрывается и напряжение на R стабилизируется.
  3. Схема в). В третьей схеме ток стабилизации определяется начальным током полевого транзистора. Он не зависит от напряжения, приложенного между стоком и истоком.

В схемах а) и б) ток стабилизации определяется номиналом резистора R. Применяя вместо постоянного резистора подстрочный можно регулировать выходной ток стабилизаторов.

Производители электронных компонентов производят множество микросхем стабилизаторов для светодиодов. Поэтому в настоящее время в промышленных изделиях и в радиолюбительских конструкциях чаще применяются стабилизаторы в интегральном исполнении. Почитать про все возможные способы подключения светодиодов можно здесь.

Регулируемый стабилизатор постоянного тока

Иногда возникает необходимость в стабилизаторах тока с возможностью регулировок в широком диапазоне. В некоторых схемах может использоваться токозадающий резистор с пониженными характеристиками. В этом случае необходимо применять усилитель ошибки, основой которого служит операционный усилитель.

С помощью одного токозадающего резистора происходит усиление напряжения в другом резисторе. Это состояние называется усиленным напряжением ошибки. С помощью опорного усилителя сравниваются параметры опорного напряжения и напряжения ошибки, после чего выполняется регулировка состояния полевого транзистора.

Для такой схемы требуется отдельное питание, которое подается к отдельному разъему. Питающее напряжение должно обеспечивать нормальную работу всех компонентов схемы и не превышать уровня, достаточного для пробоя полевого транзистора. Правильная настройка схемы требует установки ползунка переменного резистора в самое верхнее положение. С помощью подстроечного резистора выставляется максимальное значение тока. Таким образом, переменный резистор позволяет выполнять регулировку тока от нуля до максимального значения, установленного в процессе настройки.

Стабилизатор тока на транзисторе

Однако, такой подход подойдет не во всех случаях (требуется высокое напряжение на источнике питания, при большой силе тока резистор будет изрядно нагреваться). Аналогичные проблемы есть и у простейших диодных стабилизаторов.

Наиболее логично управлять током с помощью транзисторов. На них мы и остановимся ниже. Такой подход выгоден не только с точки зрения экономии на стоимости составляющих элементов, но и с позиции тонкой настройки схемы под свои нужды (например, схемы на готовых микроконтроллерах не могут изменять выходных параметров в требуемом диапазоне, они работают только в фиксированных пределах, а значит, изменение под свои нужды будет затруднительным, так как необходимо применение дополнительных элементов для управления уровнем тока).

Применение стабилизаторов тока на транзисторе

Где может понадобиться стабильный ток? Чаще всего это схемы питания:

1. Светодиодов (автомобильные фары, ленты освещения, рекламные табло, новогодние гирлянды),

2. Паяльных станций,

3. Зарядных устройств (для бытовых аккумуляторов, автомобильных и т.п.),

4. И т.п.

Схема стабилизатора тока на одном транзисторе

Рис. 2. Схема стабилизатора тока на одном транзисторе

Логика работы очень проста:

1. Ток нивелируется высокоомным резистором R2 (около 200 Ом), а задающим является низкоомный резистор R1 (1-10 Ом).

2. Связка R2 D2 применяется в качестве делителя напряжения, только вместо второго резистора используется стабилитрон (он обеспечивает дополнительную стабилизацию управляющего тока на базе транзистора).

3. В нормальном режиме ток проходит на нагрузку практически без изменений.

4. При изменении тока на базе транзистора будет нивелироваться и выходной ток на катоде, он останется слабочувствительным к колебаниям на эмиттере. То есть, на нагрузку будет подаваться достаточная сила тока даже при колебаниях напряжения на источнике питания.

Сопротивление R1 может сильно нагреваться в процессе работы, поэтому этот элемент лучше всего выполнить из нескольких резисторов. Последние должны быть не чувствительны к температурному режиму работы. Именно R1 задает выходной ток, поэтому от его калибровки будут зависеть ключевые параметры всей схемы.

Сопротивление R2 может быть заменено переменным резистором для подстройки порога насыщения транзистора. Таким образом можно будет настроить уровень выходного тока.

Диод (стабилитрон) D1 может быть заменен сопротивлением.

В качестве биполярного транзистора можно использовать один КТ818 или связку из нескольких, соединенных по схеме составного транзистора.

Указанная схема подойдет для стабилизации токов в диапазоне 0.5-5 А при напряжении питания от 9 до 45 В.

Схема на двух транзисторах

Этот способ соединения транзисторов еще называют «токовое зеркало».

Схема выглядит следующим образом.

Рис. 3. Схема на двух транзисторах

По факту, здесь транзистор VT2 имеет соединенные между собой базу и коллектор, поэтому его функционал сопоставим с классическим диодом.

На деле же идентичность параметров обоих транзисторов позволяет лучше управлять (нивелировать) коллекторным током на основном элементе VT1. А в остальном логика работы аналогична предыдущей схеме (на одном транзисторе с диодным делением).

Основные характеристики линейного стабилизатора напряжения LM317

В даташитах на стабилизатор LM317 содержится полная техническая информация, с которой можно ознакомиться, изучив спецификацию. Ниже приведены параметры, несоблюдение которых наиболее критично и при неверном применении микросхема может выйти из строя. В первую очередь, это максимальный рабочий ток. Он приведен в предыдущем разделе для разных видов исполнения. Надо добавить, что для получения наибольшего тока в 1,5 А микросхему обязательно надо устанавливать на теплоотводе.

Максимальное напряжение на выходе регулятора, построенного на основе LM317, может быть не более 40 В. Если этого мало, надо выбрать высоковольтный аналог стабилизатора.

Минимальное напряжение на выходе составляет 1,25 В. При таком построении схемы можно получить и меньше, но сработает защита от перегрузки. Это не самый удачный вариант – такая защита должна работать от превышения выходного тока, как это работает в других интегральных стабилизаторах. Поэтому на практике получить регулятор, работающий от нуля при подаче отрицательного смещения на вывод Adjust, нельзя.

Минимальное значение входного напряжения в даташите не указано, но может быть определено из следующих соображений:

  • минимальное выходное напряжение – 1,25 В;
  • минимальное падение напряжения для Uвых=37 В равно трем вольтам, логично предположить, что для минимального выходного оно должно быть не меньше;

Исходя из этих двух посылок, на вход надо подавать не меньше 3,5 В для получения минимального выходного значения. Также для стабильной работы ток через делитель должен быть не менее 5 мА – чтобы паразитный ток вывода ADJ не вносил значительного сдвига напряжения (на практике он может достигать до 0,5 мА).

Это относится к информации из классических даташитов известных производителей (Texas Instruments и т.п.). В даташитах нового образца от фирм Юго-Восточной Азии (Tiger Electronics и т.д.) этот параметр указывается, но в неявном виде, как разница между входным и выходным напряжением. Она должна составлять минимум 3 вольта для всех напряжений, что не противоречит предыдущим рассуждениям.

Максимальное же входное напряжение не должно превышать проектируемое выходное более, чем на 40 В. Это надо также учитывать при разработке схем.

Типы стабилизаторов тока

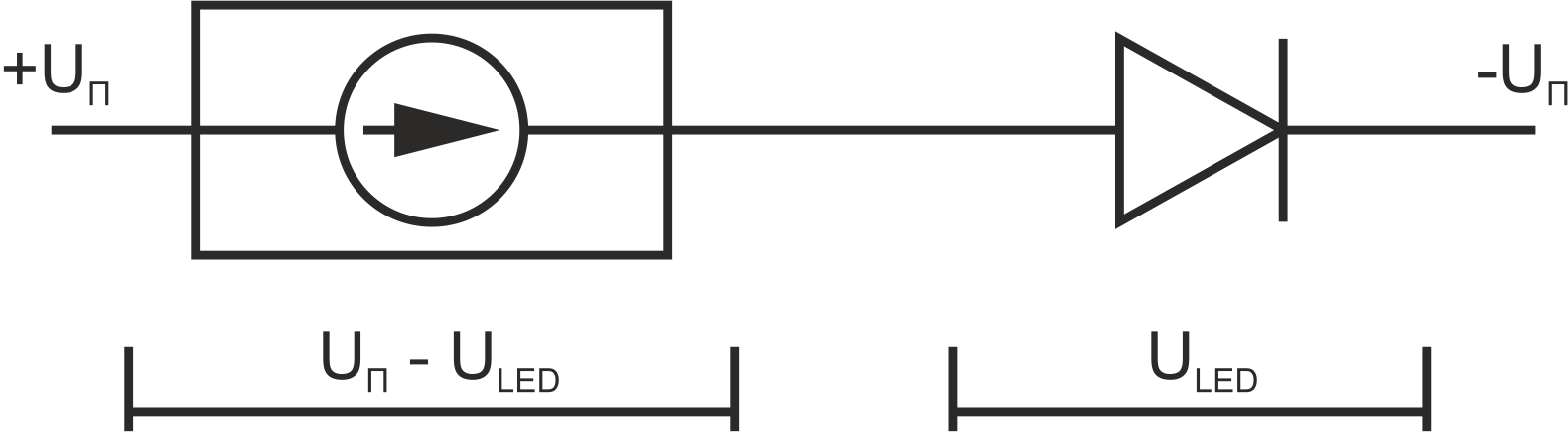

Стабилизатор тока устанавливает заданный ток через светодиод вне зависимости от приложенного к схеме напряжения. При увеличении напряжения на схеме выше порогового уровня, ток достигает установленного значения и далее не изменяется. При дальнейшем увеличении общего напряжения, напряжение на светодиоде перестаёт меняться, а напряжение на стабилизаторе тока растёт.

Поскольку напряжение на светодиоде определяется его параметрами и в общем случае неизменно, то стабилизатор тока можно назвать также стабилизатором мощности светодиода. В простейшем случае, выделяемая устройством активная мощность (тепло) распределяется между светодиодом и стабилизатором пропорционально напряжению на них. Такой стабилизатор называется линейным. Также существуют более экономичные устройства — стабилизаторы тока на базе импульсного преобразователя (ключевого преобразователя или конвертера). Они называются импульсными, поскольку внутри себя прокачивают мощность порциями — импульсами по мере необходимости для потребителя. Правильный импульсный преобразователь потребляет мощность непрерывно, внутри себя передаёт её импульсами от входной цепи к выходной и выдаёт мощность в нагрузку уже опять непрерывно.

Стабилизаторы тока на микросхемах

Микросхемы позволяют добиться гораздо более высоких характеристик, чем транзисторы. Чаще всего для сборки стабилизатор тока для светодиодов своими руками используют прецизионные термостабильные источники опорного напряжения (TL431, LM317 и другие).

TL431

Типовая схема стабилизатора тока для светодиодов на TL431 выглядит так:

Так как микросхема ведет себя так, чтобы поддерживать на резисторе R2 фиксированное напряжение 2.5 В, то ток через этот резистор всегда будет равен 2.5/R2. А если пренебречь током базы, то можно считать, что IRн = IR2. И чем выше будет коэффициент усиления транзистора hfe, тем больше эти токи будут совпадать.

А вот пример практического применения TL431 в светодиодной лампе:

На транзисторе падает около 20-30 В, рассеиваемая мощность составляет менее 1.5 Вт. Кроме указанного на схеме 2SC4544 можно применить более мощный BD711 или старый советский КТ940А. Транзисторы в корпусе TO-220 не требуют установки на радиатор до мощностей 1.5-2 Вт включительно.

Резистор R3 служит для ограничения импульса зарядки конденсатора при включении питания. Ток через нагрузку задается резистором R2.

Хотя я бы рекомендовал найти светодиоды в точно таком же форм-факторе (2.8х3.5мм), но мощностью 0.5 Вт. Они и греться будут меньше и прослужат дольше.

Найти такие светодиоды, а также все необходимое для сборки схемы можно по этим ссылкам:

наименование характеристики цена
SMD 2835 LED, 3.3V, 0.15A, 0.5W 67 руб. / 100 шт.
2SC4544 NPN, 300V, 0.1A 10 руб. / шт.
BD711 NPN, 100V, 12A 120 руб. / 10 шт.
1N4007 1000V, 1A 51 руб. / 100 шт.
TL431A 36V, 100mA 87 руб. / 100 шт.

Разумеется, приведенную схему стабилизатора тока для светодиодов на 220 В можно пересчитать под любой необходимый ток и/или другое количество имеющихся в распоряжении светодиодов.

С учетом допустимого разброса напряжения 220 Вольт (см. ГОСТ 29322-2014), выпрямленное напряжение на конденсаторе C1 будет находиться в диапазоне от 293 до 358 В, поэтому он должен быть рассчитан на напряжение не менее 400 В.

Исходя из диапазона питающих напряжений, рассчитываются параметры остальных элементов схемы.

Например, резистор, задающий рабочий режим микросхемы DA1 должен обеспечивать ток не менее 0.5 мА при напряжении на С1 = 293 В. Максимальное количество светодиодов не должно превышать NLED = 100 мА). Отлично подойдут упомянутые выше 1N4007.

Как видите, схемка простейшая и не содержит каких-либо доростоящих компонентов. Вот текущие цены (и они, скорее всего, будут и дальше снижаться):

название характеристики стоимость
SMD 5630 LED, 3.3V, 0.15A, 0.5W 240руб. / 1000шт.
LM317 1.25-37V, >1.5A 112руб. / 10шт.
MB6S 600V, 0.5A 67руб. / 20шт.
120μF, 400V 18х30mm 560руб. / 10шт.

Таким образом, потратив в общей сложности 1000 руб., можно собрать десяток 30-ваттных (. ) не мерцающих (. ) лампочек. А так как светодиоды работают не на полную мощность, а единственный электролит не перегревается, то эти лампы будут практически вечными.

Регулируемый стабилизатор напряжения для зарядного устройства

Зарядное устройство для автомобильных аккумуляторов — незаменимая вещь, которая должна иметься у каждого автолюбителя, не зависимо от того, на сколько аккумулятор хорош, поскольку подводить он может в самую неудобную минуту.

Конструкции многочисленных зарядных устройств мы неоднократно рассматривали на страницах сайта. Зарядное устройство по идее ничто иное как блок питания со стабилизацией тока и напряжения. Работает просто — мы знаем, что напряжение заряженного автомобильного аккумулятора около 14-14,4 Вольт, на зарядном устройстве нужно выставить именно это напряжение, дальше выставить желаемый ток заряда, в случае кислотных стартерных АКБ это десятая часть емкости аккумулятора, например — аккумулятор 60 А/ч, заряжаем его током 6 Ампер.

Регулируемый стабилизатор напряжения для зарядного устройства

В итоге по мере заряда аккумулятора ток будет падать и со временем примет нулевое значение — как только аккумулятор заряжен. Такая система используется во всех зарядных устройствах, процесс заряда не нужно постоянно контролировать, поскольку все выходные параметры зарядного устройства стабильны и не зависят от перепадов сетевого напряжения.


Исходя из того становиться ясно, что для постройки зарядного устройства нужно иметь три узла.

1) Понижающий трансформатор либо импульсный источник питания плюс выпрямитель2) Стабилизатор тока3) Стабилизатор напряжения

С помощью последнего задается порог напряжения, до которого будет заряжаться аккумулятор и сегодня мы поговорим именно о стабилизаторе напряжения.

Система прсота до безобразия, всего 2 активных компонентов, минимальные затраты, ну а сборка займет не более 10 минут при наличии всех компонентов.

Что мы имеем . полевой транзистор в качестве силового элемента, регулируемый стабилитрон, который задает напряжение стабилизации, это напряжение можно выставить вручную, с помощью переменного (а лучше подстроечного, многооборотного) резистора 3,3кОм. На вход стабилизатора можно подавать напряжение до 50 Вольт, на выходе уже получаем стабильное напряжение нужного номинала.

Минимальное возможное напряжение 3Вольт (зависит от полевого транзистора) дело в том, что для того, чтобы полевой транзистор открылся на его затворе нужно иметь напряжение выше 3-х вольт (в некоторых случаях и больше) кроме полевых транзисторов, которые предназначены для работы в цепях с логическим уровнем управления.

Особенности изготовления

Изготовить регулирующее приспособление можно несколькими способами. Самый лёгкий -приобрести набор, содержащий уже готовую печатную плату и радиоэлементы, необходимые для сборки своими руками. Кроме них, набор содержит электрическую и принципиальную схему с описанием последовательности действий. Такие наборы называются KIT и предназначены для самых неопытных радиолюбителей.

Другой путь подразумевает самостоятельное приобретение радиокомпонентов и изготовление в случае необходимости печатной платы. Используя второй способ, можно будет сэкономить, но он занимает больше времени.

Существует множество схем разного уровня сложности для самостоятельного изготовления. Но чтобы сделать регулятор напряжения, кроме схемы, понадобится подготовить следующие инструменты, приборы и материалы:

  • паяльник;
  • мультиметр;
  • припой;
  • пинцет;
  • кусачки;
  • флюс;
  • технический спирт;
  • соединительные медные провода.

Техника изготовления печатной платы в домашних условиях называется лазерно-утюжной (ЛУТ). Её суть заключается в распечатывании печатной платы на глянцевом листе бумаги, и переносом изображения на текстолит с помощью проглаживания утюгом. Затем плату погружают в раствор хлорного железа. В нём открытые участки меди растворяются, а закрытые с переведённым изображением формируют необходимые соединения.

При самостоятельном изготовлении прибора важно соблюдать осторожность и помнить про электробезопасность, особенно при работе с сетью переменного тока 220 В. Обычно правильно собранный регулятор из исправных радиодеталей не нуждается в настройке и сразу начинает работать
