Сравнение и виды динамометрических ключей

Какой выбрать динамометрический ключ?

При покупке инструмента многие стремятся подыскать одно, но максимально универсальное приспособление. Другие люди приобретают набор из нескольких изделий узкого профиля. Рассмотрим основные нюансы, как выбрать динамометрический ключ для дома:

1. Определяя оптимальную длину ключа и форму зева, нужно учитывать конфигурацию обслуживаемых механизмов.
2. При плохом освещении или в стесненных условиях лучше использовать щелчковый динамометрический ключ.
3. Стрелочные устройства не требуют длительной настройки, они полезны для работы в открытом месте с постоянно изменяющимися величинами затяжки.
4. Если важна точность момента закручивания гайки, то лучше покупать электронный прибор.
5. Стрелочные бюджетные модели ключа имеют самую низкую стоимость. Если погрешность в 6-8% устраивает, то такой инструмент подходит для сравнительно редкого использования в домашнем гараже.

Насадки для динамометрического ключа

Использование данных приспособлений улучшает функциональность и не сказывается на точности инструмента. Если предстоит выбор динамометрического ключа, то лучше приобрести комплект со сменными насадками. Их стыковка осуществляется при помощи фиксирующего механизма, замена происходит просто и быстро. Плюсы такого выбора следующие:

1. Динамометрический ключ при наличии насадок является универсальным инструментом, поэтому не нужно приобретать несколько изделий стандартного вида.
2. Можно работать с крепежами разного размера.
3. Инструментом с соответствующей насадкой легче закручивать крепеж в узких местах.

Классификация насадок:

• трещоточные под торцевые головки;
• рожковые;
• накидные.

Советы по использованию динамометрического ключа

1. Никогда не используйте динамометрический ключ для откручивания болтов — их следует использовать только для их затяжки. Риск заключается в том, что, если болт затянут, вы можете случайно приложить больше крутящего момента, и инструмент не выдержит такой нагрузки.
2. Всегда ослабляйте до минимального значения установленный момент по завершению работы с ключом. Это связано с тем, что внутри у него расположен пружинный механизм, который не должен всё время находиться в нагруженном состоянии. Правильное хранение продлит срок его службы.
3. Плавно и равномерно увеличивайте усилие, пока не услышите щелчок.
4. Каждая модель имеет паспортное значение диапазона крутящего момента, с которым можно использовать ключ без риска повредить его. Используя ключ, старайтесь не слишком часто заходить в диапазон 75-100% паспортного значения. Это создаёт нагрузку на внутренний механизм гаечного ключа, потенциально сокращая срок его службы.
5. На рукоятке большинства динамометрических ключей отмечена точка приложения усилия. В этом месте вы и должны держать инструмент и прилагать усилие. Инструмент будет откалиброван для усилия, которое вы создадите своей рукой под должным углом. При работе держите инструмент в этой точке (или как можно ближе к ней), чтобы обеспечить точно требуемый момент затяжки.

Как пользоваться динамометрическим ключом Советы и рекомендации SYL.ru

Динамометрический ключ своими руками Некоторые мастера не разбираются, как пользоваться динамометрическим ключом, поскольку никогда не сталкивались с таким инструментом. Зачем же нужны подобные приборы? В каких работах они применяются? Давайте постараемся ответить на представленные вопросы.

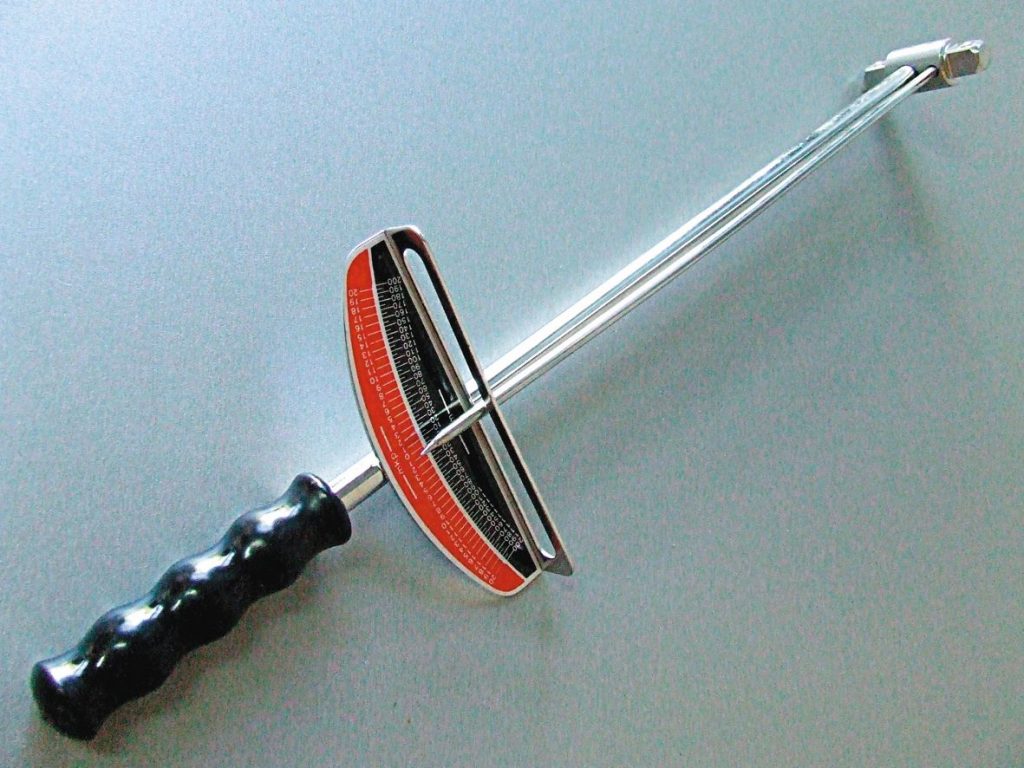

Стрелочные ключи

Наиболее дешевая модификация динамометрического инструмента. Обладает незначительной погрешностью при настройке порядка 6-8 %. Вопросом о том, как пользоваться стрелочным динамометрическим ключом, задаются немногие слесари и автомобилисты, поскольку подобные модели отличаются особой простотой конструкции. В процессе эксплуатации шкала инструмента смещается при затяжке, а стрелка остается на месте. Именно по этим конструктивным элементам ориентируется пользователь при настройке.

Щелчковые ключи

Более дорогостоящий вариант по сравнению с предыдущим. Но в то же время имеет меньшую погрешность на уровне до 4 %.

Разобраться, как пользоваться динамометрическим ключом щелчкового типа, не так уж сложно. Необходимо лишь постичь азы обращения с инструментом на практике. Конструктивно такой прибор напоминает обыкновенную трещотку и содержит 2 шкалы, согласно которым и ориентируются мастера, определяя нужное усилие.

Недостаток щелковых ключей заключается в ограниченности диапазона возможной затяжки. Различные модели отличаются размером и характером посадочных квадратов. Встречаются ключи с возможностью изменения масштаба просвета.

Ключи с цифровой индексацией

К данной категории относятся высокоточные приборы с погрешностью в 1-2 %, что сказывается на достаточно высокой цене инструмента. Обычно применяются частными профессиональными мастерами по обслуживанию автомобилей, персоналом СТО.

Как правильно пользоваться динамометрическим ключом с индексацией? В ходе выполнения работ достаточно ориентироваться по звуковым и световым указателям, которые позволяют определить достаточный порог прикладываемого усилия.

Особенности эксплуатации

Как использовать динамометрический ключ? Как пользоваться шкалой? Подобными вопросами задаются многие начинающие слесари, которые сталкиваются с необходимостью применения инструмента.

На самом деле определиться с допустимым диапазоном потуг можно на глаз. Как правило, инструмент с длиной рычага порядка 50 см рассчитан на затяжку гаек при усилии не более 100 Нм. Этого оказывается вполне достаточно для выполнения большинства работ в автомастерских.

Как пользоваться динамометрическим ключом с рукояткой длиной в 70 см и более? Такой инструмент способен уже выдерживать усилие на уровне до 350 Нм. Чтобы в точности определиться с нужными параметрами, в данном случае стоит воспользоваться специальными рекомендациями, которые содержатся в прилагающейся инструкции.

В целом же эксплуатация инструмента заключается в следующем. При необходимости выдержки определенных усилий, в ходе завинчивания болтов или гаек следует заблаговременно настроить шкалу прибора на нужную величину. Реализуется задача благодаря наличию специального механизма, который расположен у самой рукоятки рычага либо рядом с ней.

В зависимости от модификации ключа пользователю приходится перемещать шкалу до достижения необходимого показателя или накручивать счетчик. Ориентировка по электронным указателям в случае эксплуатации прибора с цифровой индексацией значительно облегчает определение необходимых усилий.

После применения, измерительную часть инструмента следует переместить в нулевое, исходное положение. Несоблюдение данного правила может привести к некорректной работе любого прибора в результате расслабления пружины.

Соблюдение нехитрых рекомендаций позволит получать удовольствие от применения динамометрического ключа на протяжении максимально длительного срока без возникновения существенных погрешностей.

В итоге

Исходя из вышесказанного, стоит отметить, что оптимальным вариантом для отечественного пользователя способен стать щелчковый ключ. Благодаря умеренным погрешностям, он идеально подходит не только для персонала СТО, но также обычных автолюбителей. Естественно, использовать ключи с цифровой индексацией проще. Однако такой дорогостоящий инструмент приходится по карману далеко не каждому.

Что касается вопроса, как пользоваться динамометрическим ключом, то для этого достаточно лишь научиться правильно настраивать шкалу прибора, заранее ослабляя стоп-гайку, после чего планомерно вращать рукоятку до момента, пока инструмент не покажет допустимую норму.

Как проверить динамометрический ключ в домашних условиях?

Приспособления этого типа изобретены для точных работ. Даже советский динамометрический ключ в старые времена проходил периодическую обязательную калибровку. Лучше производить данные работы в специализированных мастерских на проверенном сертифицированном оборудовании. Если же стоит задача сделать проверку в домашних условиях, то выполняем ее с помощью относительно точного бытового кантера.

Домашняя проверка динамометрического ключа:

1. Выставляем на ключе момент затяжки требуемой величины.
2. Производим закручивание болта или гайки до щелчка.
3. Выставляем рукоятку ключа вертикально.
4. Сверху на ключ цепляем крючок кантера, удерживая прибор под прямым углом.
5. Тянем рукой кантер в сторону затяжки до момента щелчка, контролируя визуально его показания.
6. Измеряем рулеткой длину рукоятки инструмента, чтобы определить плечо силы.
7. Вычисляем величину момента по формуле (М = F*r). Например, при показании кантера 8,5 кг и длине ключа 32 см получим следующие данные: (8,5х9,81)х0,32=26,7 Нм.

Полезная информация по лучшим динамометрическим ключам для автомобиля и их выбору

1. Заказывайте изделия только в проверенных интернет магазинах, спрашивайте сертификаты на продукцию такого типа (например Ozon).
2. Важный параметр надежности изделия такого типа — твердость металла, уточняйте или по сверяйте твёрдость. Значения по ГОСТу 40-60 HRC. У представленных образцов, твердость после измерения получилась в пределах 55 HRC.
3. Как правильно пользоваться динамометрическим ключом для автомобиля читайте в следующих статьях.
4. Храните такие инструменты только с расслабленной пружиной, или настраивайте на минимальное значение.
5. При работе соблюдайте главные правила: держитесь только за рукоятку, прижимайте трещотку к узлу.
6. Как быстро отрегулировать ступичную гайку при помощи динамометрического ключа, вы можете узнать в статье «Регулировка подшипников ступицы».

Лучшее на сайте:

Сохрани себе, пригодится!

Затягивание свечей динамометрическим прибором щелчкового типа

Неправильная затяжка свечей зажигания может привести к достаточно тяжелым последствиям для автомобиля. При несоблюдении момента затяжки происходит перегрев важнейших элементов системы зажигания машины.

Порядок действий следующий:

1. Очистить гнездо, резьбовое соединение в головке блока цилиндров, подготовить комплект свечей к установке;
2. При помощи стандартной свечной насадки произвести затяжку свечи по резьбе. Действовать необходимо аккуратно, убедившись в том, что резьбовое соединение затягивается правильно, без перекосов;
3. Затянуть рукой, не прикладывая большого усилия;
4. Выставить значение предельного диапазона усилия (для свечи фирмы Bosh, например, это 28 Н·м);
5. Затянуть свечу до характерного щелчка, который издает ключ по достижении предустановленного момента затяжки. Закручивание новых и старых свечей отличается.

Видео: «Затягивание свечей моментным ключом»

Что такое динамометрический ключ и для чего предназначен

Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:

• Трещотка (съёмная насадка).
• Гнездо для установки сменных насадок с фиксатором.
• Корпус, содержащий пружинный механизм.
• Установочная шкала или измерительный элемент.
• Фиксатор установки момента.
• Рукоять.

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных , имеющих соответствующее оборудование.

Рекомендации по использованию

Отзывы автомобилистов наглядно показывают, что динамометрические ключи действительно полезная вещь в гараже. Если вы не ремонтируете машину сами, в его покупке смысла особого нет.

Помимо того, что нужно уметь правильно работать с ключом, также регулярно должна проводиться поверка и тарировка.

Тарировка подразумевает проверку показаний инструмента, его регулировку и перенастройку при необходимости. А поверкой называют ту же проверку. То есть нужно периодически проверять, действительно ли настроенный на ключе момент соответствует моменту затяжке. Если на шкале стоит 100, то и затягивать он должен с моментом 100 Нм. Со временем и при частой эксплуатации настройка сбивается.

Запомните, что шкальный ключ, то есть наш с вами ДМК, не может использоваться как обычный вороток. Иначе вскоре придется покупать новый инструмент.

Также важно после каждого применения выставлять значения на 0. Оставив ключ в сжатом состоянии, точность момента со временем ухудшится

Каждый ДМК имеет свои особенности, как затягивать резьбу.

Щелчковые ключи

Хорошее сочетание цены, качества и точности делают их самыми популярными. Чтобы выставить усилие и закрутить соединение с нужным моментом, вам необходимо:

• отпустить гайку (стопорную);
• выставить на шкале нагрузку, что делается с помощью подвижной рукоятки;
• стопорной гайкой зафиксировать это положение;
• начать затяжку и когда прозвучит характерный щелчок, остановиться.

Принцип работы и устройство

Разобраться в принципе работы динамометрического ключа необходимо, поскольку без этого вы не сумеете правильно воспользоваться возможностями этого инструмента.

Устройство напоминает обычную трещотку. Но ключевым отличием здесь выступает присутствие специальной шкалы. Именно на ней отображается усилие, которое прилагает пользователь к крепежу.

В основе инструмента лежит рукоятка, способная вращаться в двух направлениях. На корпус наносится основная шкала, а на ручке есть дополнительная. Основная шкала предназначена для демонстрации диапазона усилий, актуального для каждого конкретного динамометрического ключа.

В действительности несложно разобраться в том, как работает специальный динамометрический ключ для автомобиля. Хотя они бывают разного типа, устроены девайсы примерно одинаково. То, как конструктивно выполнен динамометрический ключ, зависит от его разновидности. Более конкретно разберём особенности работы со стрелочным, щелчковым и электронным девайсом.

Многие автомобилисты, работающие самостоятельно со своей машиной, знают, для чего нужен динамометрический ключ. Он позволяет приложить нужное усилие с максимальной точностью при затяжке резьбовых соединений. Вот для чего предназначен динамометрический ключ. Это устройство для затяжки гаек и болтов с заданным и дозированным усилием

Важно знать, в чём оно измеряется. Тогда будет проще понимать, как грамотно рассчитать затяжку и настроить предварительно инструмент

Это усилие измеряется в Ньютон-метрах (Нм).

Работающие на СТО мастера вряд ли могут представить себе комплект инструментов для обслуживания автомобилей клиентов, в котором отсутствует динамометрический ключ. С его помощью измеряется точное усилие. Эти измерения позволяют предотвратить утечки, разгерметизацию, а также поломку узлов и механизмов транспортного средства.

У ключей имеются разные насадки, которые адаптированы под выполнение определённых задач. Потому это универсальное устройство с широкими функциональными возможностями. Для применения той или иной насадки используется выходной квадрат. На него пользователь монтирует насадку рожкового, накидного или гаечного типа. Не стоит забывать о ключах-отвёртках, которые пригодятся при работе с электроникой и очень хрупкими механизмами автомобиля.

Различия между ключами разного типа незначительные. Все они обязательно включают в свою конструкцию:

• рукоятку;
• фиксатор для установки момента;
• измерительный компонент или установочную шкалу;
• съёмную насадку (трещотку);
• гнездо под насадки;
• корпус с пружинным механизмом.

Прежде чем покупать динамометрический ключ, обязательно подумайте, для каких именно задач он будет использоваться. Основную роль играют размер креплений и их расположение. Для труднодоступных мест удобнее использовать щелчковые и рожковые девайсы. А инструментом с максимальной точностью выступает электронный тип динамометрического ключа. Хотя такие устройства преимущественно применяются в автосервисах, а для личного использования они в действительности не нужны.

Основные ошибки при изготовлении ключа

Любой высокоточный инструмент не может быть изготовлен совсем без ошибок, так как у мастера под рукой нет ни точных разработок, ни чертежей, и всё это может привести к некорректным измерениям и поломке деталей авто впоследствии. Однако многие профессионалы имеют ответы и на этот счёт, предлагая автолюбителям ряд рекомендаций для того, чтобы минимизировать ошибки и неточности, в частности:

В качестве рычага не стоит брать мягкий металл, который может легко погнуться при нажатии, потому что усилие, приложенное к безмену, без соблюдения ортогональности не даст искомый результат, и назначение устройства будет полностью утрачено.
Не стоит выбирать дешёвый безмен, потому что точность его измерений весьма сомнительна, а пружина быстро растягивается и выходит из строя. Так, по состоянию на декабрь 2021 года, стоимость весов должна быть в районе 400-500,0 руб. Это немного по сравнению с ценой на сам динамометрический ключ — около 3-4 тыс

руб., а некачественную составляющую лучше поменять сразу.
При креплении насадки на гайку нужно учитывать, что она должна находиться перпендикулярно оси работы рычага, а в противном случае измерения не получится.
Большинство безменов обладают лишь информационной функцией и никак не ограничивают действия мастера, который может легко отвлечься и перетянуть болт, не обратив внимание на показание шкалы.

Вам это будет интересно О ромбических домкратах: ремонт своими руками, особенности устройства

Таким образом, при использовании самоделки на мастере лежит гораздо больше ответственности, потому что прибор не может обладать теми функциями по автоматическому ослаблению усилия, как покупной аналог.

Станция техобслуживания

Самодельное устройство лучше всего применять для контроля за натяжением болтов, если возникают сомнения. При необходимости контроля затяжки на какой-либо сложной составной детали автолюбителю всё-таки следует обратиться в СТО для проведения диагностики и ремонта, не производить замену важных компонентов у себя в гараже, потому что самовольное вмешательство может стоить гораздо дороже, чем сэкономленные на ключе средства.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

• Тип индикации.
• Предельная величина допустимого усилия.
• Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

• С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
• С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа

При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

• Тип индикации.
• Предельная величина допустимого усилия.
• Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

• С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
• С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

В каких случаях нужен динамометрический ключ при ремонте автомобиля

Момент силы — это векторная величина. Усилие, которое прикладывается к верхней шляпке болта, чтобы его открутить или закрутить и есть момент силы. Некоторые типы крепежных элементов автомобиля требуют затяжки на выверенную величину, чтобы компонент работал как закладывал производитель. Уровень затяжки производитель прописывает в служебной документации, но на глаз его не выставишь. Вот тут-то на сцену выходит динамометрический ключ — must have в наборе необходимого автомобильного инструмента. Чтобы понять, выбрать динамометрический ключ под себя, нужно понимать, как он работает.

Как работает динамометрический ключ

Разница между гаечным и динамометрическим ключом в том, что последний используя индикатор, маленький дисплей, щелкающий звук, иглу или стрелку точно указывает, какое усилие прикладывается к его ручке. Не всем известно, что для многих крепежных деталей требуется очень выверенная затяжка. Когда речь заходит о силе затяжки гаек и болтов в автомобиле, гадать «хорошо ли я затянул эту гайку или нужно посильнее» неправильно.

Зачем нужен

Почему нужно знать с каким усилием затянуто крепление? Затянул слабо и болт открутится, колесо отвалится, глушитель отпадет. Слишком туго и сорвете резьбу или загнете деталь. Например, чрезмерно затянутые гайки на колесе приведут к деформации ротора тормоза, увеличению тормозного пути, преждевременному износу тормозов и неудобствам из-за заклинивающих рулевых наконечников. Из-за чрезмерно затянутой гайки может даже отпасть шпилька с резьбой, на которую закручивается гайка. Недостаточное затягивание колесных гаек приведет к их ослаблению, отвинчиванию. Ощущая внезапное биение руля при движении на автомобиле, которое усиливается с каждым десятком километров проверьте, затянуты ли гайки, иначе можно увидеть отпавшее колесо, обгоняющее вас по дороге. Поэтому в большинстве руководств по эксплуатации автомобилей есть рекомендации по уровню момента затяжки гаек, болтов и соединений.

Если проводится работа с двигателем или трансмиссией, динамометрический ключ необходим как воздух. Например, чрезмерное затягивание болтов головки блока цилиндров может легко привести к дорогим повреждениям и катастрофическим потерям охлаждающей жидкости. Слишком плотно затянутые болты выпускного коллектора приведут к растрескиванию коллектора. Уровень момента затяжки настолько важен для правильного ремонта автомобиля, что большинство руководств по эксплуатации техники дает их вместе с рекомендациями по ремонту, включая в таблицы на задней странице с указанием расположения крепежа, обозначения и отдельных рекомендаций момента затяжки. Сила крутящего момента может быть измерена в единицах:

• метр-килограммы (мкг);
• ньютон-метр (Нм);
• pound-feet (lb-ft).

Приобретая новый гаечный ключ, убедитесь, что он откалиброван в тех же единицах измерения, которые рекомендуются в документации по ремонту автомобиля или имейте под рукой таблицу пересчета. Большинство автомобилей, продаваемых в Соединенных Штатах, имеют характеристики крутящего момента, выраженные в pound-feet (lb-ft). В России в Ньютон-метрах.

Как работает динамометрический ключ

Приличные динамометрические ключи начинаются в цене от 2600 до 9000 рублей с размерами присоединительного квадрата, на которую крепится торцевая головка или удлинитель, ⅜, ½, ¾ и 1 дюйма. Ключи с малым размером квадрата подходят для работ с хрупким материалом, где нужна хирургическая точность затяжки. Крупные используются для придания высокого усилия момента затяжки гайкам шкива коленчатого вала или трансмиссии. Как и в случае с торцевыми ключами, ½ дюймовый справится с большинством основных задач по ремонту автомобиля.
