Как подключить цифровой амперметр к зарядному устройству

Содержание

Содержание / Contents

Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В. Делать ее нужно проводом потолще.
Вольтметр переменного тока показывает действующее значение напряжения. Схема включения вольтметра с добавочными сопротивлениями Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб.

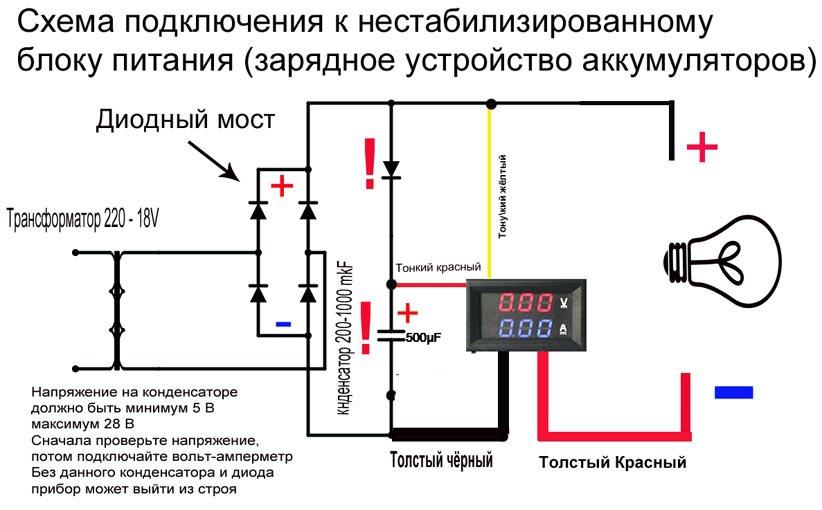

Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1. На мой взгляд, корпус устройства немного маловат — светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.
Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства. Контакты Как подключить вольтметр амперметр Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания?

Комментарии

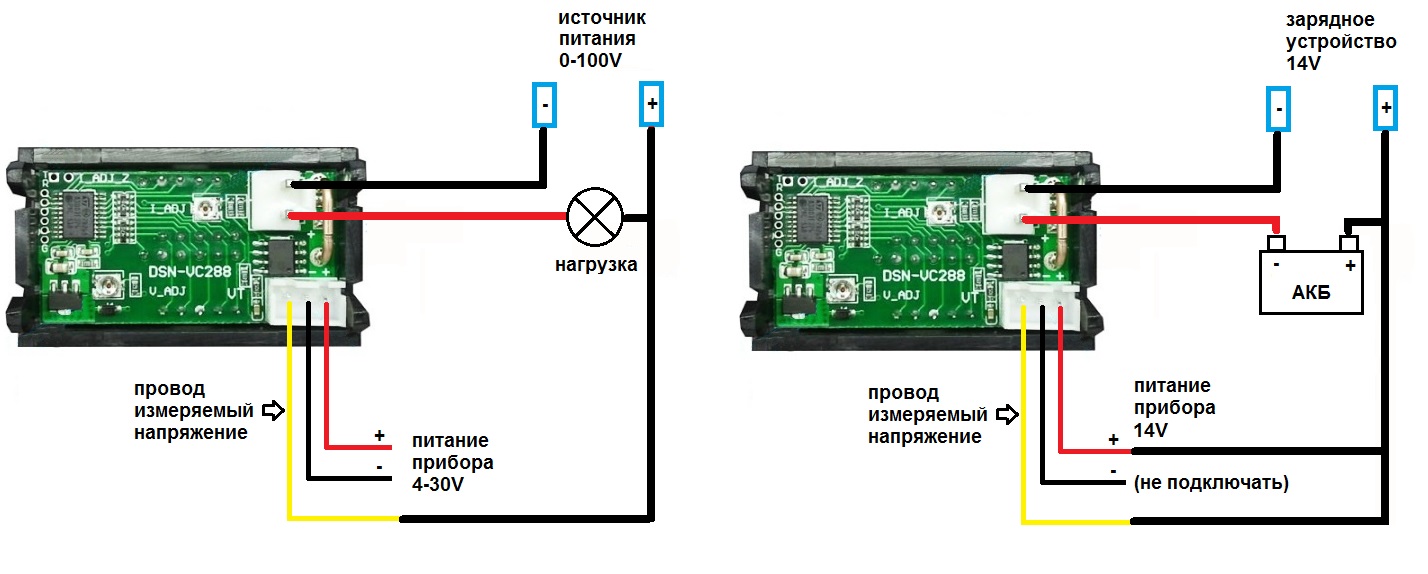

На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания. Для подключения нагрузки рекомендую использовать такой же. Измеряемое напряжение В; ток А. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Выпаял индикатор, срисовал схему нумерация деталей показана условно : К сожалению, чип остался неопознанным — маркировка отсутствует.

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой — в устройствах переменного напряжения.

Китайский вольтамперметр dsn-vc У первого слева три толстых провода черный, синий, красный и два тонких черный, красный. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла. В принципе можно сейчас и дешевле найти если хорошо поискать , но не факт что это не будет в ущерб качеству сборки прибора.
Как подключить цифровой вольт амперметр из китая

Схема доработки V-метра

Схема доработки: амперметр в вольтметр

Так родилась эта схема соединения дополнительных электронных компонентов с уже существующими в схеме вольтметра. Отмеченный синим цветом штатный резистор схемы подлежит обязательному удалению. Скажу сразу отличия от других схем приведённых в интернете нашёл, например соединение подстроечного резистора. Всю схему вольтметра перерисовывать не стал (повторять не собираюсь), начертил только ту часть, которая необходима для доработки. То, что питание вольтметра нужно делать отдельным считаю очевидным, всё-таки начало отсчёта в показаниях должно начинаться с нуля. В дальнейшем выяснилось, что питание от батарейки или аккумулятора не подойдет, ибо токопотребление вольтметра при напряжении в 5 вольт составляет 30 мА.

Плата — модуль китайский вольтметр

После сборки вольтметра взялся за суть действа. Мудрствовать не буду, просто покажу и расскажу, что с чем соединить, чтобы всё получилось.

О выполняемых функциях этих указателей

Каждый контрольный или измерительный прибор, установленный в панели приборов машины, информирует водителя о работоспособности определённой системы автомобиля. Это позволяет эксплуатировать машину без ущерба для её технического состояния. Однако система электроснабжения многих автомобилей лишена возможности для такого контроля. Владельцы машин пытаются самостоятельно решить такие проблемы установкой амперметра или вольтметра, а некоторые владельцы устанавливают оба этих указателя.

Амперметр, установленный в электрическую цепь, будет показывать потребляемый системой электрический ток. По этим данным можно судить о процессе зарядки аккумулятора и своевременно выявить и устранить возникшие проблемы. Вольтметр также позволяет держать этот процесс под контролем водителя, чем повышается срок службы электрооборудования. Вот основные причины установки этих приборов на автомобиль.

Подводные камни покупки

Китайская аппаратура имеет ряд недостатков, которые могут стать причиной неточных показаний или выхода прибора из строя. Чтобы предупредить возможные неприятности, обусловленные подводными камнями, актуальными для техники из страны Поднебесья, следует внимательно изучить ее параметры перед покупкой, а в случае возникновения вопросов, связаться с продавцом и уточнить их, у них же можно запросить список хит товаров из Китая.

Схема вольтамперметра из Китая практически одинакова для всех моделей аппаратуры, однако у каждой из них разное время отклика, идентифицируемое обновлением цифрового индикатора. Чем меньше значение показателя, тем оперативнее реагирует прибор на различные изменения, и тем быстрее будут меняться цифры на индикаторе. Стоит отметить, что приобретя аппарат с большими показателями времени отклика, сложно будет точно настроить выходное напряжение.

Еще одним минусом прибора являются монтажные отверстия для крепления на некоторых моделях. Фиксаторы в них могут не пружинить внутрь прибора из-за того, что упираются в расположенный во внутренней части цифровой индикатор, в результате чего придется расширять отверстие по горизонтали. Вольтамперметр из Китая, схема подключения которого может быть произведена различным способом, часто запитывается от отдельного блока, состоящего из диодного моста и электролитического конденсатора, подключенного к отводу основной обмотке трансформатора, используемого для питания основной схемы блока.

Подключение ампервольтметра из Китая к зарядному устройству сопровождается увеличением напряжения на конденсатор, в результате чего он может выйти быстро из строя. Поэтому при выборе прибора следует ориентироваться, чтобы его измерительная и питательная часть были запитаны раздельно.

Принцип работы амперметра

Работа традиционного прибора основана на принципе возникающего взаимодействия между полями постоянного магнита и обмоткой катушки, через которую пропускается электрический ток. Во время подачи тока через обмотку, появляется электромагнитный импульс, вызывающий вихревые токи, заставляющие катушку вращаться относительно неподвижно закрепленного магнита.

Соединенная с рамкой, стрелка начинает отклоняться на величину, пропорциональную силе воздействующего тока. Она движется вдоль откалиброванной шкалы с цифровыми значениями. Круговому движению противодействуют пружины. Чем больше сила тока в проводнике в момент измерения, тем сильнее будет отклонение стрелки. Когда момент вращения, возникший под действием движущихся заряженных частиц проводника, уравновешивается силой противодействия пружин, стрелка амперметра замирает, показывая значение тока, проходящего через прибор.

Зачастую необходимо измерить силу тока, которая заведомо выше, чем предел измерений амперметра. В этом случае, в цепь включают резистор, называемый шунтирующим, а саму схему называют шунтом. Параметры шунта рассчитываются заранее и учитываются в производстве приборов. С этим учетом производится настройка магнита и противодействующих пружин. Учитывается и внутреннее сопротивление самого амперметра, которое существенно влияет на показываемые им данные. Ведь устройство подключается к сети последовательно. Подробно о подключении амперметра к сети будет рассказано ниже.

Recommended Posts

Так как на работу измерительных приборов влияют не только их собственные неисправности, но и сбои в подключаемых устройств, иногда нужно заниматься регулировкой.
Переключение производил при отключении подачи питания на нагрузку.
По поводу шунта.
Купив пару штук таких ампервольтметров, один сразу же сжог напряжением 26 вольт. Никакого спама, только полезные идеи! Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно.
В других случаях табло покажет только падение напряжения. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье. Оснащен настроечными резисторами. Для наглядности результат своих хлопот записал на видеоролик.

Китайский ампервольтметр схема подключения


При токе 10 ампер она уже горячая. Поэтому предлагаю рассмотреть схему подключения классического стрелочного вольтметра и амперметра. Вращая их, можно переделать нулевые значения. Схема YB27VA Прибор конечно же имеет свои погрешности измерения, для подстройки показаний тока и напряжения к близким к реальности на плате установлены два подстроечных резистора, соответственно один для тока и другой для напряжения.

В других случаях табло покажет только падение напряжения. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. Чтобы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у продавца наличие шунта внутри прибора. Если пересчитать делитель, то «показиметр» можно использовать не только как вольтметр — например, можно сделать индикацию тока, температуры и т. Оснащен настроечными резисторами.

В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. У меня вышло мкВ на входе ОУ. Как подключить прибор WR При конструировании зарядных устройств для аккумуляторных батарей, и различных блоков питания, многие радиолюбители используют готовые вольтметры-амперметры китайского производства, которые без особого труда можно купить в интернете, например, на сайте Алиэкспресс.
Как подключить вольтметр амперметр

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

Испытание новой схемы

Теперь согласно схемы и этого фото «вешаем» на вольтметр дополнение: тумблер, предохранитель и два резистора. Тут главное правильно подпаять вновь установленные красный и синий провода, впрочем, не только их.

Блок вольтметр переделываем в А-метр

А вот тут проводов побольше, хотя всё и просто:

» — парой соединительных проводов подсоединён э/двигатель «отдельное питание вольтметра » — аккумулятор с ещё двумя проводами «выход блока питания » — ещё парочка проводов

После подачи питания на вольтметр сразу высветилось «0,01», после подачи питания на электродвигатель измеритель в режиме вольтметра показал напряжение на выходе блока питания равное 7 вольтам, затем переключил в режим амперметра. Переключение производил при отключении подачи питания на нагрузку. В дальнейшем вместо тумблера поставлю кнопку без фиксации, так безопасней для схемы и удобней для эксплуатации. Порадовало то, что всё заработало с первой попытки. Однако показания амперметра были отличные от показаний на мультиметре больше чем в 7 раз.

Китайский вольтметр — амперметр после переделки

Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом. Ошибся в измерении при его изготовлении в подсчёте нулей. Вышел из положения так: крокодил с минусовым проводом с нагрузки (оба чёрные) подвинул по распрямлённой нихромовой спирали в сторону входа с блока питании, тот момент, когда показания мультиметра и доработанного теперь уже ампервольтметра совпали и стали моментом истины. Сопротивление задействованного участка нихромовой проволоки составило 0,21 Ом (мерил приставкой к мультиметру на пределе «2 Ом»). Так что это даже и не плохо получилось, что вместо 0,08 резистор получился 0,8 Ом. Тут как не считай, по формулам, всё равно придётся подгонять. Для наглядности результат своих хлопот записал на видеоролик.

Как работают амперметр и вольтметр

Учимся легко считать потребляемую мощность электроприбора

Рассмотренные выше конструкции пригодны для создания одного и другого прибора. Разница – не только в схеме подключения. Отличаются разметка и сопротивление индукционной катушки. Встроенным резистором ограничивают силу тока/ мощность в амперметре/ вольтметре, соответственно.

В первом варианте он выполняет функции шунта. Параллельное подсоединение с минимальным электрическим сопротивлением обеспечивает прохождение большей части тока именно по этой цепи. Этим защищают индуктивный элемент от повреждений.

Во втором – подбирают сопротивление, во много раз превосходящее соответствующий показатель катушки. Другой особенностью является выбор материала резистора с минимальным изменением рабочих параметров при росте (уменьшении) температуры.

Правила подключения вольтметра

Перед тем как приступать к определению напряжения в электросети, следует сделать правильный выбор типа вольтметра с учетом особенностей использования различных моделей. Необходимо также учитывать ряд параметров:

Внутреннее сопротивление измерительного прибора. Чем оно выше, тем точнее результат измерений. Определить эту характеристику поможет схема применяемого вольтметра

На практике важно, чтобы его рабочий диапазон был больше, чем значение измеряемого параметра. На приборе должно быть соответствующее обозначение.
Диапазон напряжений, который подлежит измерению

Обычно подключение вольтметра происходит после выбора необходимого варианта. Измерение очень малых или больших напряжений осуществляется с помощью специальных устройств — усилителей или трансформаторов.
Если нужно узнать величину переменного напряжения, необходимо учитывать не только разность потенциалов, но и рабочую частоту. Каждый вольтметр включается при условии соблюдения определённых допустимых пределов, при которых он должен применяться.
Важной характеристикой является погрешность измерения. Идеальной точности измерений, подсоединив прибор, добиться практически невозможно. Поэтому мастер должен точно знать максимально допустимую погрешность. Обычно она указывается на приборе.

Схема подключения блока

Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

Но новичкам ввод в эксплуатацию подключение в схему ампервольтметра может оказаться задачей проблематичной, т. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.

Измеряемое напряжение В; ток А.

А ток на выходе легко достигал практически одного ампера. Подключение При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения.

За небольшую плату можно узнать, работает ли техника в подходящих условиях. Подав питание на схему, индикатор начнет светиться. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.

При неправильном подключении табло прибора будет показывать нулевые значения. Подав питание на схему, индикатор начнет светиться.

Чтобы он начал измерять напряжение менее 3 Вольт, нужно выпаять резистор-перемычку R1 и на ее правую по схеме контактную площадку подать напряжение В с внешнего источника выше можно, но нежелательно — стабилизатор DA1 сильно греется. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Толстые провода: черный минус амперметра, красный выход амперметра. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Иногда бывают амперметры без встроенного токоизмерительного шунта.

Простое и красивое техническое решение. Нижняя граница 0,1 В и 0,01 А. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке. Как подключить Вольтамперметра DC 100v 10a часть 2

Столкнулся с печальной и незадокументированной особенностью китайских вольтамперметров типа DSN-VC288. Данное устройство предполагалось к использованию в зарядном устройстве для автомобильных АКБ.

Само устройство представляет собой переделанный блок питания стандарта AT от компьютера. Описание переделок блока питания и фотографии опубликую позже. Сейчас опишу суть возникшей проблемы.

Схема АЦП вольтамперметра питается от внутреннего источника +24 вольта в блоке питания (цепь питания микросхемы управления TL494CN). Шунт амперметра был использован в качестве датчика тока для схемы ограничения тока в зарядном устройстве. Простое и красивое техническое решение. Всё работает, НО! Амперметр завышает показания. Для контроля тока последовательно с нагрузкой был включен стрелочный амперметр. Результаты убили насмерть:

Стрелочный прибор показывает 0,6 ампера, DSN-VC288 0,97 ампера.Стрелочный прибор показывает 4,0 ампера, DSN-VC288 5,67 ампера.

Налицо нелинейность шкалы цифрового амперметра. Пробовали питать его от отдельного линейного источника питания 12 вольт — показания стрелочного и цифрового амперметров совпадают. Делаем печальный вывод о влиянии импульсных помех на точность и линейность показаний цифрового вольтамперметра. Кстати, показания напряжения он тоже завышает на 0,3 вольта.

Повод задуматься о правомерности установки таких вольтамперметров в устройства с импульсными помехами. Видел много подобных зарядных устройств с такими вольтамперметрами. А вот насколько реальны их показания — вопрос открытый! Видимо, эти вольтамперметры предназначены для использования в НЧ технике с питанием от промышленной сети переменного тока. Китайцы об этом, конечно, стыдливо умалчивают!

Что остаётся? Буду ставить стрелочный амперметр, этот не врёт.

Как подключить вольтметр,амперметр к зарядному устройству?

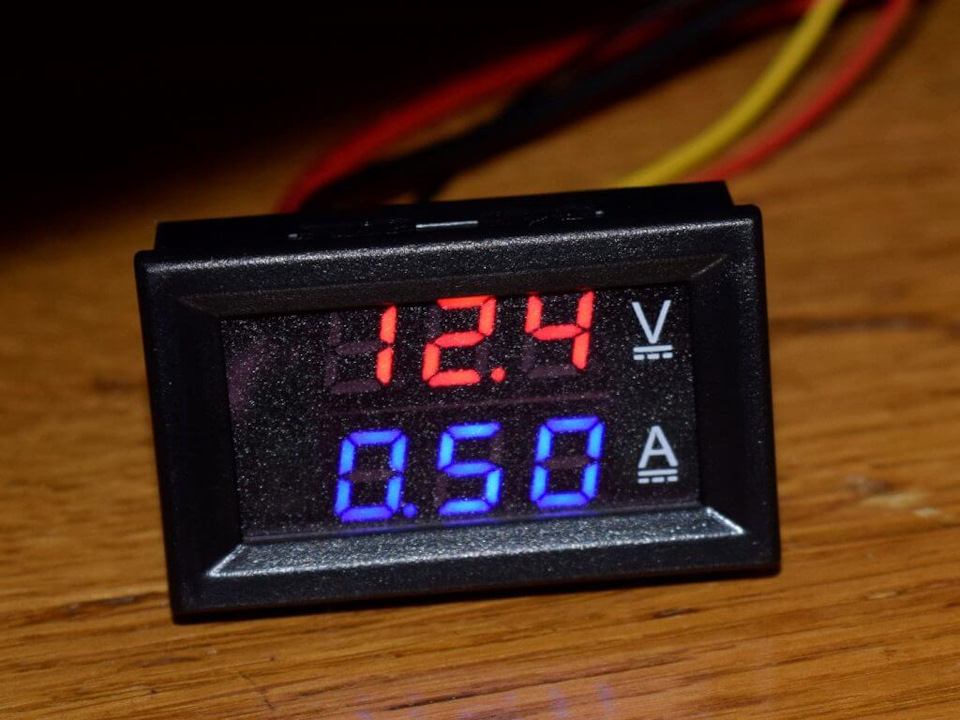

Размер: 48мм х 29мм х 21мм. Цвет дисплея: Красный — вольтметр ; Синий — амперметр. Дисплей: 0,28 — дюйма 7. Минимальное разрешение V : 0. Ток потребления 20мА. Измеряемый ток: 10A прямое измерение, встроенный шунт. Монтажный вырез : Блин мужики, может кто из вас подскажет.

Пришёл этот прибор подключился согласно схеме, все заработало, и волть и ампер показывает, отцепляю клеммы для подключения другого аккумулятора, все потухло. Подключаю другой аккумулятор — по гулу трансформатора слышу что через приборчик ток идёт, тоесть акум заряжается, но сам приборчик не горит. Переключал на другой акум без снятия напруги. Ну думаю, бракованый попался, написал китайцам, снял видео, дескать не работает, ок вернули деньги, тут же заказал второй приборчик, у них же.

Сегодня пришло, подключаю — все работает, не отключая от сети переключаю на другой акум — тоже самое, прибор потух но слышу по гулу транса, ток через него идёт.

Вопрос — у меня одного так или ещё кто нить сталкивался с такой проблемой? Китайцам опять напишу, и деньги скорее всего вернут, но толи у них прибор без какой там нужно защиты, толи что? По виду на обоих приборах все целое, не почернело не подгорело. Может прибор через диод как нить цеплять чтоб не повторилось?

Ведь будеш в гараже допустим заряжать, да просто даже слабо прицепил крокодил на клемму, отцепится, подключиш опять а приборчик всё, отдал свою мелкую китайскую душонку суровому российскому току. Посмотрите схему подключения в начале записи… Минус общий… Измерение тока в разрыве плюсового выхода. Привет, а при подключении акб к клемам, без подключения в сеть, вольтамперметр показывает покозания?

Всё это зависит от способа подключения, если и питание и цепь измерения сразу к выходу, конечно будет покапзывать напряжение АКБ. Влезает и без проблем s1. Доброго времени суток. Такую же показывалку я прикрутил к своей зарядке ЗУ И происходит странная вещь зарядник подключаю к аккумулятору вижу напряжение на аккумулляторе, ток ноль. Включаю зарядку и показывалка выключается вообще. Зарядку отключаю показывалка включается. На зарядник повесил лампочку показывалка показывает и напряжение и ток.

Подключаю опять аккумулятор включаю зарядку и показывалка опять выключается. Что происходит не пойму. А ты подал отдельное питание на схему? Нет, питание схемы и зарядное напряжение запаралелил.

А заметил такую вещь, когда ток заряда падает ниже 1 А показывалка включается и работает нормально. Китайцы похоже опять наврали про 10 А, видимо запитую не поставили. Сегодня пропускал ток 5А через прибор в течении часа шунт не греется полёт нормальный на пределах от А показания верны, нагрузка реостат плюс лабораторный амперметр.

Можно попробывать питание оргранизовать через одну мс LM Купить машину на Дроме. Dimaszds на мобильном. Зарегистрироваться или войти:. Добрый день. А синий провод куда подключен? Красночерный провод идущий на акб. Я думал он по минусу должен работать. А что не спереди взамен выключателя? Не влпзит он там… Места маловато…. Прикольно… Но я уже переделывать не хочу… Места там похоже как раз впритык…. Almazsaif Доброго времени суток. Хм, а чтож у меня не так, что за странное поведение такое.

Итого

И в заключении еще несколько фото вольтметра. Заводское состояние

С выпаяным индикатором, вид спереди

Для многих целей часто нужно применять вольтамперметр. Будь то лабораторный блок питания или зарядное устройство. В этой статье речь пойдет о довольно дешевом, но очень распространенном китайском вольтамперметре с маркировкой dsn-vc288. Этот довольно миниатюрный прибор может измерять напряжение от 0 до 100 Вольт и ток в диапазоне от 0 до 10 Ампер. Разрешение (шаг) по напряжению составляет 0.1 Вольт по току — 0.01 Ампер.

Подключается прибор просто: трех контактный разъем — это подача питания и подача измеряемого напряжения. Питание в диапазоне от 5 до 36 Вольт, а измеряемое напряжение собственно это то, которое будем замерять. Второй двух контактный разъем — предназначен для измерения тока включается в разрыв измеряемой цепи. Также на плате находятся два переменных резистора с обозначениями I_ADJ и V_ADJ. Это калибровка тока и напряжения соответственно.

Первое включение вольтамперметра dsn-vc288 выявило некоторые проблемы. Напряжение он измеряет отлично, а вот ток не очень. Измерения нестабильны цифры постоянно скачут, и что самое плохое нелинейность (калибруем при токе 100 мА, а при токе 1 А показания уплывают и чем дальше тем больше). Первым делом подозрения упали на шунт. Вместо него я взял несколько резисторов типоразмера 2512 и сопротивлением 0.02 Ом, и начал поочередно параллельно их впаивать, для подбора нужного сопротивления (кстати этим способом можно уменьшить верхний предел измерения по току, но увеличить точность на малых токах).

Но такая замена шунта не дала нужного эффекта — нелинейность сохранялась. И тогда на просторах интернета я обнаружил еще одну доработку этого вольтамперметра, которая заключалась в установке дополнительной перемычки (на фото видно куда и откуда она идет). Делать ее нужно проводом потолще.

У меня это провод сечением 0.75 мм, сложенный вдвое и обтянут термоусадкой. После этого показания тока вольтамперметра стали стабильны и линейны. С помощью подстроечного резистора я откалибровал ток, затем измерил получившееся его сопротивление и заменил его на сборку из двух постоянных резисторов. Это было сделано для того чтобы в будущем не приходилось снова калибровать прибор если настройка поплывет.

После таких доработок собрал вольтамперметр dsn-vc288. Теперь прибор готов к применению.

Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. Вот его характеристики:

  • рабочий диапазон 2,5 В — 30 В
  • цвет свечения красный
  • габаритный размер 23 * 15 * 10 мм
  • дополнительного питания не требует (двухпроводной вариант)
  • есть возможность подстройки
  • частота обновления: около 500 мс/время
  • обещанная точность измерения: 1% (+/-1 разряд)

И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки – добавление функции измерения тока.

Цифровой китайский вольтметр

Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы – один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в понимании недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.

Подключаем модуль цифровой вольтметр

Пришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё–всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».

Заключение

Включение в схему недорогих вольтметров позволяет избежать проблем с неподходящим напряжением сети. За небольшую плату можно узнать, работает ли техника в подходящих условиях. Для их подключения нужно знать маркировку всех проводов и расположение плюса и минуса источника энергии.

https://youtube.com/watch?v=jyq00hMWxvE

Столкнулся с печальной и незадокументированной особенностью китайских вольтамперметров типа DSN-VC288. Данное устройство предполагалось к использованию в зарядном устройстве для автомобильных АКБ.

Само устройство представляет собой переделанный блок питания стандарта AT от компьютера. Описание переделок блока питания и фотографии опубликую позже. Сейчас опишу суть возникшей проблемы.

Схема АЦП вольтамперметра питается от внутреннего источника +24 вольта в блоке питания (цепь питания микросхемы управления TL494CN). Шунт амперметра был использован в качестве датчика тока для схемы ограничения тока в зарядном устройстве. Простое и красивое техническое решение. Всё работает, НО! Амперметр завышает показания. Для контроля тока последовательно с нагрузкой был включен стрелочный амперметр. Результаты убили насмерть:

Стрелочный прибор показывает 0,6 ампера, DSN-VC288 0,97 ампера.Стрелочный прибор показывает 4,0 ампера, DSN-VC288 5,67 ампера.

Налицо нелинейность шкалы цифрового амперметра. Пробовали питать его от отдельного линейного источника питания 12 вольт — показания стрелочного и цифрового амперметров совпадают. Делаем печальный вывод о влиянии импульсных помех на точность и линейность показаний цифрового вольтамперметра. Кстати, показания напряжения он тоже завышает на 0,3 вольта.

Повод задуматься о правомерности установки таких вольтамперметров в устройства с импульсными помехами. Видел много подобных зарядных устройств с такими вольтамперметрами. А вот насколько реальны их показания — вопрос открытый! Видимо, эти вольтамперметры предназначены для использования в НЧ технике с питанием от промышленной сети переменного тока. Китайцы об этом, конечно, стыдливо умалчивают!

Что остаётся? Буду ставить стрелочный амперметр, этот не врёт.

Купил я для своей зарядки любопытный экземпляр китайского вольтметра амперметра, брал на рынке особо не разглядывал, но когда домой принес — три дня голову чухал, как подключить, ибо в инете особо ничего не нашел похожего.Нашел общее описание с кривым переводом на сайте avrobot.ru/product_info.php?products_ >

«Инструкция по подключению:— Красный тонкий провод (vcc): Напряжение питания прибора + 3.5-30 В (Примечание: если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора )— Черный тонкий провод (земля): Напряжение питания «-«, «-» измеряемого сигнал 3.5-30 В— Желтый тонкий провод (vin): Измеряемый сигнал «+» (0-100 В)— Красный толстый провод (i +): Вход тока «+» (в серии питания положительные)— Черный толстый провод (i -): C. Вход тока «-» (Провод отрицательного питания)Инструкция по калибровке:Вследствии влияния температуры и изменения параметров электрокомпонентов от времени, возможно появление ненулевых показаний прибора при измерении, что является нормальным явлением. Это не является ошибкой или неисправностью.Решение: Когда прибор отключен от питания, пожалуйста, замкните контакты А и B. Затем сделайте измерение электроэнергии, прибор автоматически откалибруется к нулю. После окончания автоматической калибровки, пожалуйста, отсоедините A и B. После этого используйте прибор в обычном режиме.»

На задней стенке присутствует микросхема MC74HC5950, идут два толстых провода и три тонких.Далее фото и комментарии.
