Строим дымогенератор для холодного копчения

Знакомство с будущим помощником

Для получения продуктов холодного копчения на них длительно воздействуют невысокими температурами — 20-40°. Лучший источник — дым тлеющих дров. Во время процесса рыба и мясо, сало, сыр приобретают специфический запах, вкус. Сохраняются все полезные вещества, а бактерии погибают. Длительность обработки зависит от размеров будущей копчености, иногда на нее уходит несколько суток. Операция «дымогенератор своими руками» должна учитывать несколько требований к агрегату:

• он должен уметь функционировать автономно длительное время;
• оптимальный температурный режим невозможен без устройства системы охлаждения;
• обязательно большое количество дыма, оно — гарант быстрого копчения продуктов.

Главное в дымогенераторе — топка для опилок, стружки либо щепы. Расстояние между ней и коптильным шкафом в стационарных моделях доходит до нескольких метров. Труба, соединяющая 2 отсека, может быть углублена в землю или располагаться открыто. Это необходимо, чтобы дым успевал охлаждаться. Образующийся конденсат связывает все нежелательные продукты — деготь, копоть, сажу и иные вещества «нон грата».

1. Вертикальный корпус из металла, чаще в этом «амплуа» выступает труба.
2. Съемная крышка, обязанная обеспечить герметичность.
3. Колосниковая решетка.
4. Донная крышка. Идеал — съемный элемент.
5. Регулируемый воздухозаборник.
6. Отверстие для розжига. Оптимальны два, расположенные диаметрально.
7. Вмонтированный (вваренный) патрубок, ведущий к коптильне.
8. Эжекторная трубка с регулируемой глубиной.
9. Топливная закладка (снизу — область тления).
10. Дымоотводная (перфорированная) трубка.

Важные моменты при самостоятельной сборке

При самостоятельном изготовлении и применения дымогенератора важно учитывать ряд факторов

Топливо для генератора

Для качественного дыма подходит щепа или опилки плодовых пород деревьев: груша, яблоня, слива, ольха, орешник. Популярны также и вишневая и дубовая щепа.

Категорически недопустимо использовать щепу хвойных и других смолистых пород. Резкий запах и неприятный привкус могут испортить изысканный деликатес.

Лучше всего использовать мелкую щепу, нарубленную вручную или с помощью садового измельчителя. Слишком мелкие фракции опилок будут нестабильно тлеть и могут воспламениться.

Охлаждение дыма

При самостоятельном конструировании устройства охлаждения дыма до заданной температуры необходимо будет привести натурные эксперименты с трубами разной длины и термометром, установленном на выходе. Как слишком горячий, так и слишком холодный дым не позволят в полной мере проявить вкус копченого продукта.

Правила безопасности

При использовании дымогенератора важно соблюдать следующие правила безопасности:

• не хранить и не размещать легковоспламеняемые материалы, в том числе запас щепы или опилок, в радиусе 5 метров от устройства;
• при розжиге топки не использовать жидкие средства для разведения костров;
• при открывании коптильни для визуального контроля лицо и руки нужно держать так, чтобы их не обжег выходящий горячий воздух или пар;
• при работе с коптильней пользоваться защитными перчатками и плотной одеждой.

Где крепить эжектор

В дымогенераторах для коптильни, сделанных своими руками, применяется два варианта размещения эжектора: верхний и нижний.

Нижнее размещение обеспечивает большую производительность, но существует риск слишком быстрого сгорания опилок. Опытные мастера советуют дать опилкам тлеть естественным путем. а эжектор размещать в верхней части генератора, близко от отводящего патрубка.

Варианты конструкций

Существует множество вариантов конструкций самодельных дымогенераторов. При выборе конкретной конструкции домашний мастер исходит из следующих параметров:

• доступность необходимых материалов и инструментов;
• владение технологиями обработки и сборки;
• производительность устройства;
• возможность подключения к существующей коптильной камере.

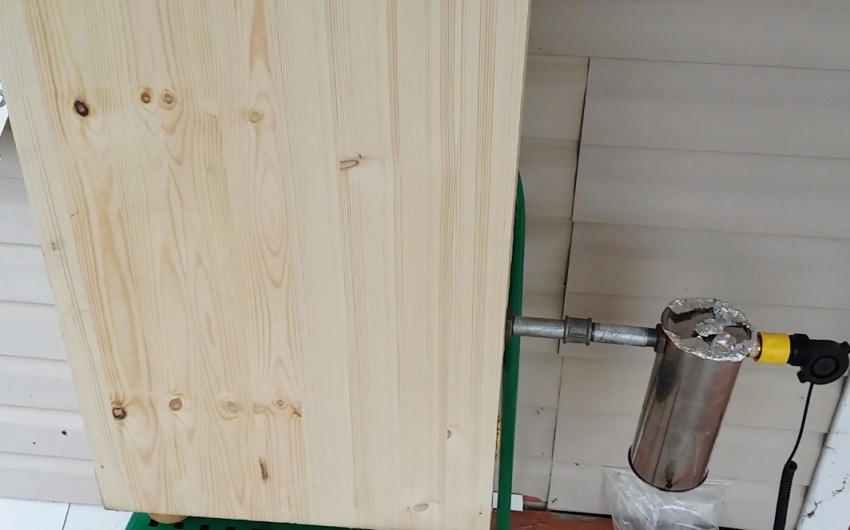

Дымогенератор для коптильни своими руками

Так, если для изготовления спиралевидного охладителя дыма требуется владение слесарным делом и сваркой на достаточно высоком уровне, менее умелый домашний мастер может заменить его просто трубой большей длины.

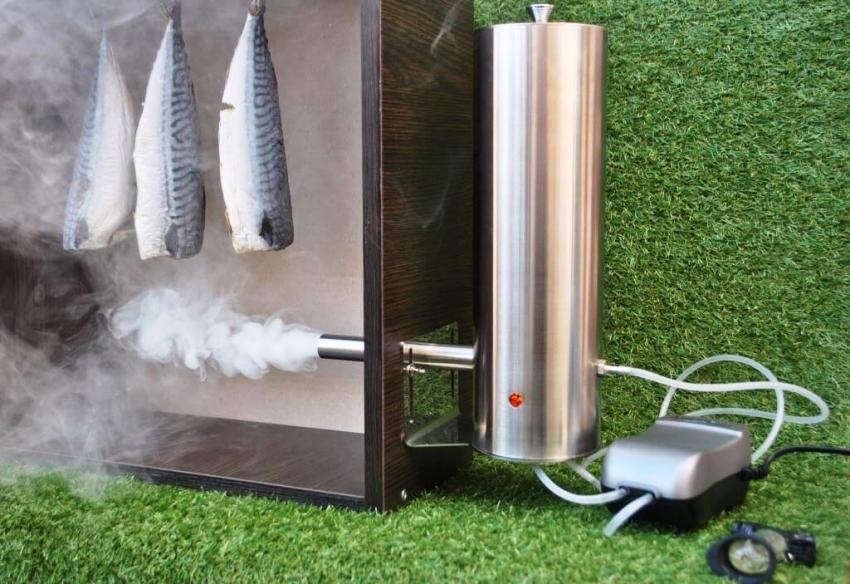

Генератор дыма для холодного копчения

Вариантов изготовления самодельного дымогенератора существует огромное количество. В классическом эжекторном исполнении это достаточно простой по устройству аппарат, в котором нет сложных деталей и элементов.

Необходимо лишь изготовить камеру из жаропрочного материала, где будет тлеть древесина, приладив к ней компрессор для нагнетания воздуха. И все, проще некуда.

При желании дымопроизводящую установку можно дополнить подающим опилки шнеком с электродвигателем. Такая автоматизация упростит процесс копчения, однако и усложнит генератор. Если коптильню в планах использовать изредка, то лучше обойтись без подобных усовершенствований.

Длительность холодного копчения может превышать сутки, а одной загрузки опилок в небольшой ручной дымогенератор обычно хватает на пару часов

Если продуктов для обработки много, то установку генерации дыма рекомендуется делать побольше и помощнее либо дополнять автоматическим шнеком.

Холодное копчение подразумевает длительное окуривание мяса и/или рыбы дымом при температуре 20–40 °С. Это довольно затратная по времени термообработка, но результат по вкусу и качеству продукта получается очень схожим. При этом “холодный” вариант не требует обустройства вместительной коптильни и печки для поддержания огня.

Особенности устройства и принцип действия

Основу дымогенератора холодного копчения составляет бункер, наполненный древесной щепой. Опилки внутри него после розжига тлеют и дают дым для подачи дальше в коптильную камеру, где развешены обрабатываемые продукты.

С одной стороны, тление древесины в этом устройстве не должно происходить слишком быстро. С другой стороны, нельзя также давать разгораться пламени, а выход дыма при этом должен быть в достаточном объеме.

Эжектор у дымогенератора может располагаться в верхней либо нижней части бункера – первый вариант требует более мощного компрессора, но и дает больше дыма

Если эжектор сделан снизу, то щепа прогорает гораздо полней, не “залипая” внутри на стенках бункера. Все дело здесь в образующемся при тлении конденсате. Когда выход дыма сделан сверху, то конденсатные капли стекают вниз по внутренней поверхности генератора и смачивают опилки. В результате часть из них не прогорает и остается внутри.

В качестве топлива для дымогенератора используются:

• щепа;
• опилки;
• брекеты;
• ветки.

Обычно это древесина плодовых деревьев, которая при сгорании дает “вкусный” дым, придавая дополнительный аромат готовому продукту на выходе.

Чаще всего при холодном копчении используют:

• ольху;
• черемуху;
• можжевельник;
• березу;
• дуб;
• клен;
• яблоню, грушу и вишню.

Кора ольхи придает копченостям горечь, поэтому ее надо тщательно счищать перед закладкой топлива в бункер. Можжевельник дает приятный вкус и аромат. Однако его придется разбавлять другой древесиной, иначе конечный продукт будет иметь излишне резкий привкус.

С березы так же рекомендуется снимать бересту, чтобы мясо и рыба потом не горчили.

Конструктивные элементы самодельной коптильни

Классический эжекторный дымогенератор холодного копчения состоит из следующих элементов:

1. Компрессор либо вентилятор.
2. Камера-бункер сгорания топлива (тления щепы и опилок).
3. Эжектор (узел подачи дыма из генератора в коптильную камеру).
4. Зольник с колосниками.
5. Сборник конденсата.

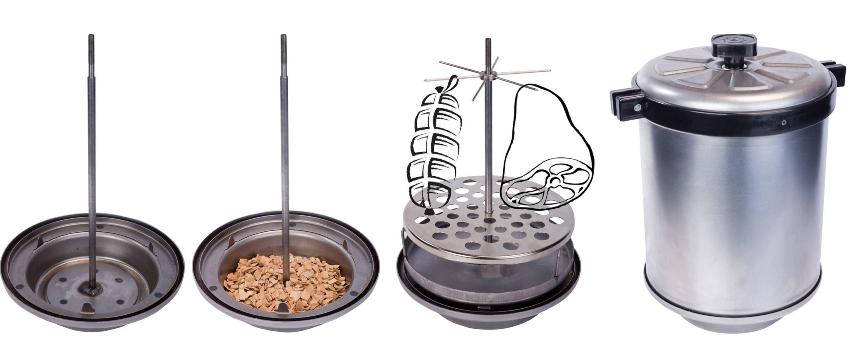

Также возможен вариант с использованием электрической плитки и кастрюли на ней со щепой внутри. Все эти элементы устанавливаются в бочку, вверху которой подвешивается мясо (или рыба). В этом случае зольник, вентилятор, конденсатосборник и эжектор отсутствуют.

Тление происходит за счет нагрева кастрюли, зола остается в ней, а дым естественным образом поднимается и коптит расположенные наверху продукты.

Если эжектор располагается сверху, то он служит дольше, так как в сравнении с размещенным снизу аналогом более удален от тлеющей древесины и менее подвержен воздействию высоких температур

Если эжектор разместить снизу, то в него могут попасть щепа и/или зола. В результате за ним придется тщательней следить при копчении, чтобы дым проходил через трубку без препятствий. Плюс его надо будет чаще и тщательней чистить.

Выбираем правильный

Кроме понимания того, как устроен дымогенератор для холодного копчения, важно знать, каким техническим характеристикам он должен соответствовать. Вот несколько мерил должного качества:

• производительность дымогенератора;
• интенсивность;
• максимальная автоматизация дымогенератора;
• простота;
• транспортабельность дымогенератора.

Первый пункт в характеристиках дымогенератора для копчения указывает на то, какое количество исходного сырья может быть обработано за наименьший промежуток времени. Чем производительность дымогенератора выше, тем больших размеров должен быть модуль подачи дыма и камера для продуктов.

Процесс должен протекать круглые сутки без перерывов. Это означает, что щепки придется подкладывать в дымогенератор и ночью. Вставать специально для этого хочется не каждому, поэтому стоит подумать о том, можно ли реализовать систему автоматической подачи по таймеру или объему.

Монтажники и конструкторы всегда стараются добиться максимальной прочности и надежности конструкции при ее простоте. Именно простота позволяет снизить расходы на ремонт и производство. Также такие изделия обычно служат дольше. Этот принцип должен иметь в основе дымогенератор для коптильни. Делать прибор стационарным – решение лично каждого. Но нет гарантии того, что площадка, где сейчас находится дымогенератор, завтра не будет востребована под хозяйственное строение.

Стандартная сборка

Классический агрегат изготавливается по аналогичной схеме коптилки из огнетушителя.

Как сделать правильный дымогенератор для холодного копчения своими руками пошагово:

1. Зачистить все металлические детали болгаркой со шлифовальным кругом до блеска.
2. Из стального листа вырезать круглые плашки. От основной трубы отрезать кольца шириной 5 см.
3. Отрегулировать пластины путем удаления лишнего металла до той степени, пока они не будут плотно входить внутрь трубы. К кольцам приварить круглые плашки. Манипуляции проделывают на двух трубах.
4. В верхних крышках в центре вырезаются отверстия диаметром 2 см. Затем на дыры ввариваются две трубки длиной 4 см с резьбой на краях. К основной трубе, где будет сжигаться топливо, приваривается стальной тройник.
5. К одной стороне прикручивается переходник с соплом сечением 1 см, к которому прикручивается компрессор.
6. С другой стороны тройника фиксируется шланг длиной 2-3 м и устанавливается на трубку, выходящую из камеры копчения.
7. Внизу основных труб вырезается отверстие сечением 4 см. Затем два изделия соединяются сваркой с помощью разборного переходника.
8. На дне фильтровальной камеры в центре проделывается отверстие размером 3 см. Сваркой или болтами к днищу прикрепляется металлическая крышка, в середине которой тоже имеется отверстие сечением 3 см. Поскольку размер крышек практически стандартный, то для сбора конденсата можно прикрутить банку любого объема.
9. Внутрь фильтровальной камеры помещается арматура с пластинами, которые оснащены множественными дырами. Дополнительно используется металлическая стека для чистки посуды или другой пористый материал для сдерживания дыма.
10. Затем к переходнику на фильтровальной трубе приваривается дымоход из металлической трубы, также допустимо использовать шланг.
11. Для дополнительной тяги в камере горения внизу делается несколько отверстий сечением 1 см и приваривается трубка длиной 20 см. Внутри воздуховода монтируется заслонка из мелкой пластинки и прутка.

В конце коптильня холодного копчения с дымогенератором своими руками оснащается зольником из мелкоячеистой сетки и ножек. Конструкция помещается на дно камеры горения, а поверх накладываются опилки.

Такой агрегат способен не только равномерно окуривать продукты, но и очищать дым от смолы и грязного конденсата, при попадании которых внутрь камеры копчения мясо испортится горечью.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

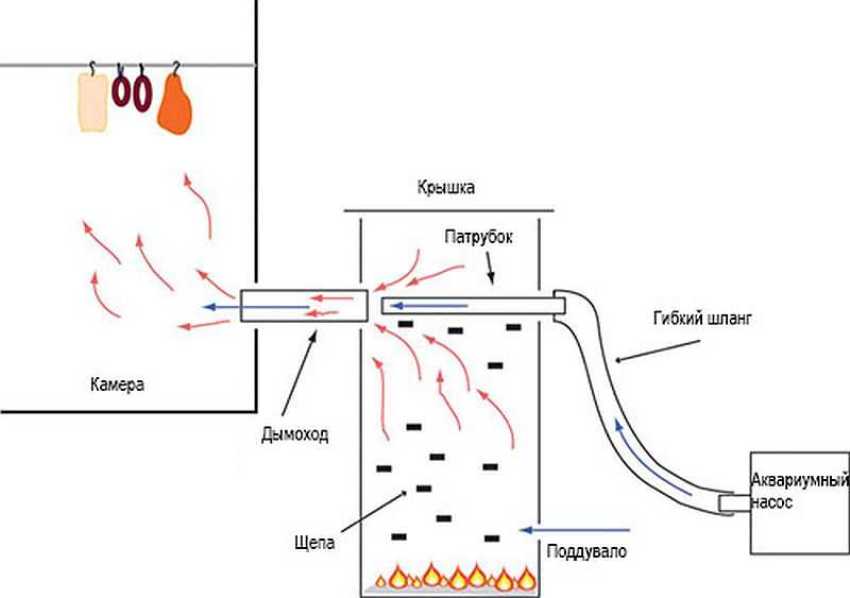

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Описание популярных дымогенераторов

Конструкция дымогенератора может отличаться в зависимости от модели. Как правило, все они имеют похожие элементы, но в некоторых устройствах могут присутствовать дополнительные детали, улучшающие подачу дыма, специальные контроллеры и переключатели.

Ханхи

Дымогенератор Ханхи оснащен десятилитровым баком для щепы, который изготавливается из нержавеющей стали. В него может поместиться 1,5 килограмма топлива, которого хватит на практически десять часов беспрерывного копчения.

Отличием от остальных моделей является то, что бак имеет раздельные отсеки. Кроме того, устройство дополнительно оборудовано зольником, который располагается непосредственно под баком для щепы. Туда будет проваливаться прогоревшее топливо.

Дачник

В дымогенераторе Дачник можно коптить самые разные продукты. Модель работает в автоматическом режиме от электрической сети. Устройство изготавливается из нержавеющей стали.

В конструкцию входит нагревательный элемент, загрузочный шкаф, две стойки, рама, поддон, отстойник, регулятор температуры, таймер подачи топлива и выключатель питания.

Опилки или щепа нагреваются на специальном нагревательном элементе, в результате чего начинает выделяться дым, с помощью которого и копятся продукты. По мере того, как сгорает топливо, подается нужное количество щепы. Все продукты сгорания попадают в отдельный отсек. За счет того, что дым равномерно и постоянно поступает в коптильную камеру, в ней поддерживается на протяжении нужного времени одинаковая температура.

В продаже можно найти несколько разных вариантов модели. Дачник, загрузка которого составляет 20 кг, Дачник – Большая семья с загрузкой до 50 кг и модель, в которой присутствует горизонтальная загрузка продуктов.

В более современных вариантах, дым очищается в специальном разборном блоке, который соединяется с баком для щепы и представлен широкой трубой. Внутрь этой трубы устанавливаются специальные диски.

Еще одной отличительной чертой конструкции является то, что компрессия в ней происходит в самую последнюю очередь. За счет этого, струя дыма получается насыщенной и стабильной.

Дымка

Схема современного дымогенаратора Дымка практически не отличается от других распространенных моделей. Устройство состоит из следующих элементов.

• Цилиндрический бак с объемом 8 литров. Благодаря многочисленным исследованиям, удалось выяснить, что данная форма считается наиболее эффективной. Щепа в таком баке тлеет достаточно медленно и равномерно, не залипает. Одной загрузки хватает примерно на восемь часов копчения. Если есть необходимость готовить больше копченостей за один раз, то дополнительно можно приобрести еще один бак.
• Крышка, которая имеет удобные ручки фиксаторы и прокладку, изготовленную из пищевой резины. С ее помощью дым не будет просачиваться из бака.
• Электроподставка. Позволяет на протяжении долгого времени поддерживать одну и ту же температуру, за счет чего топливо не будет затухать.
• Компрессор. С его помощью можно регулировать необходимый объем дыма, который попадает в коптильную камеру.
• Змеевик длиной четыре метра. С его помощью можно охладить дым до нужной температуры. Кроме того, змеевик помогает конденсировать все вредные смолы и конденсат.
• Влагосмолоотделитель. Элемент необходимый для того, чтобы удалить смолы. Для этого дополнительно устанавливается сливной кран. Благодаря этому, готовые копчености не имеют горького вкуса и неприятного запаха.
• Емкость для сбора конденсата и смол.
• Термометр, с помощью которого можно контролировать температуру дыма на выходе.

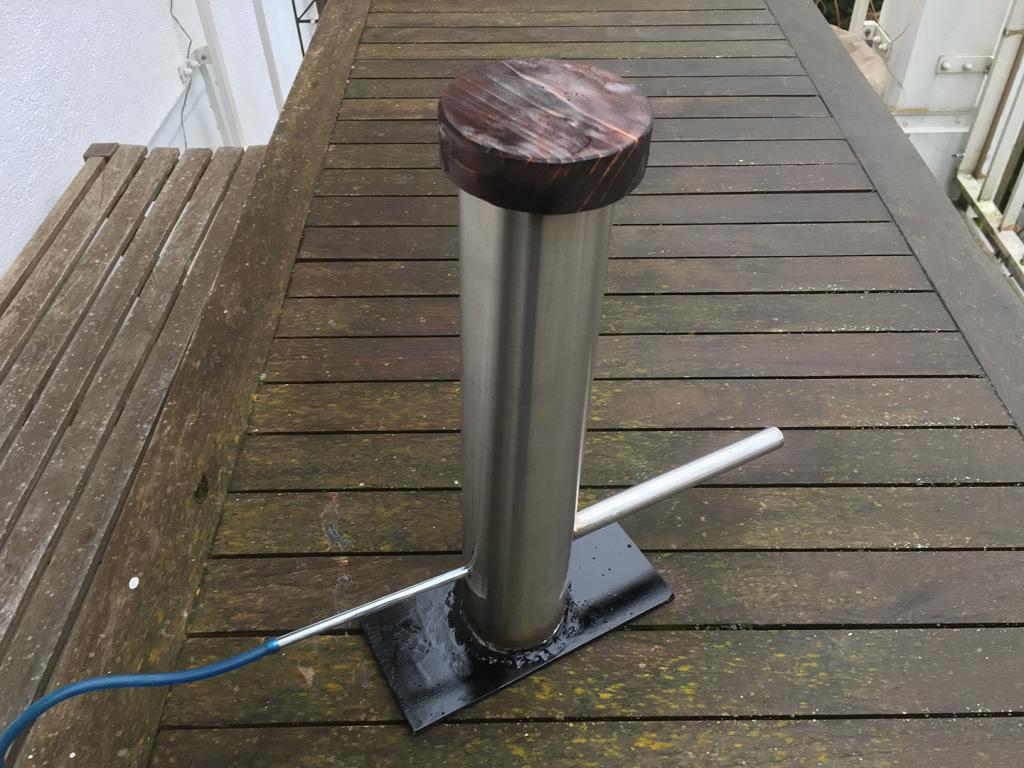

Меркель стандарт

Дымогенератор Меркель стандарт имеет очень простую конструкцию.

• Каркас и дымоотвод. В каркасе происходит выработка дыма и после этого он по гибкому дымоотводу поставляется в коптильную камеру. Использоваться данная модель генератора может для самых разных коптилен.
• Крышка из дерева, с помощью которой закрывается емкость.
• Плоское дно.
• Конденсационная камера, которая имеет форму цилиндра. После того, как дым выходит из основного каркаса он попадает именно сюда. В камере происходит конденсация пара и дым, попадающий непосредственно в коптильню, становится более сухим.

Меркель стандарт дополнительно имеет в комплекте специальную зажигалку, с помощью которой намного удобнее зажигать топливо. Кроме того, в комплекте есть переходники и элементы крепежа.

Дым Дымыч

Каждая модель дымогенератора Дым Дымыч имеет в комплекте следующие детали:

• Корпус и крышку устройства;
• Колосник;
• Опорный стержень;
• Пружину, трубку для подачи воздуха в устройство и для выхода дыма;
• Силиконовый шланг;
• Воздушный компрессор;
• Гофрированный шланг, с помощью которого дым будет поступать в камеру для копчения.

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста. Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

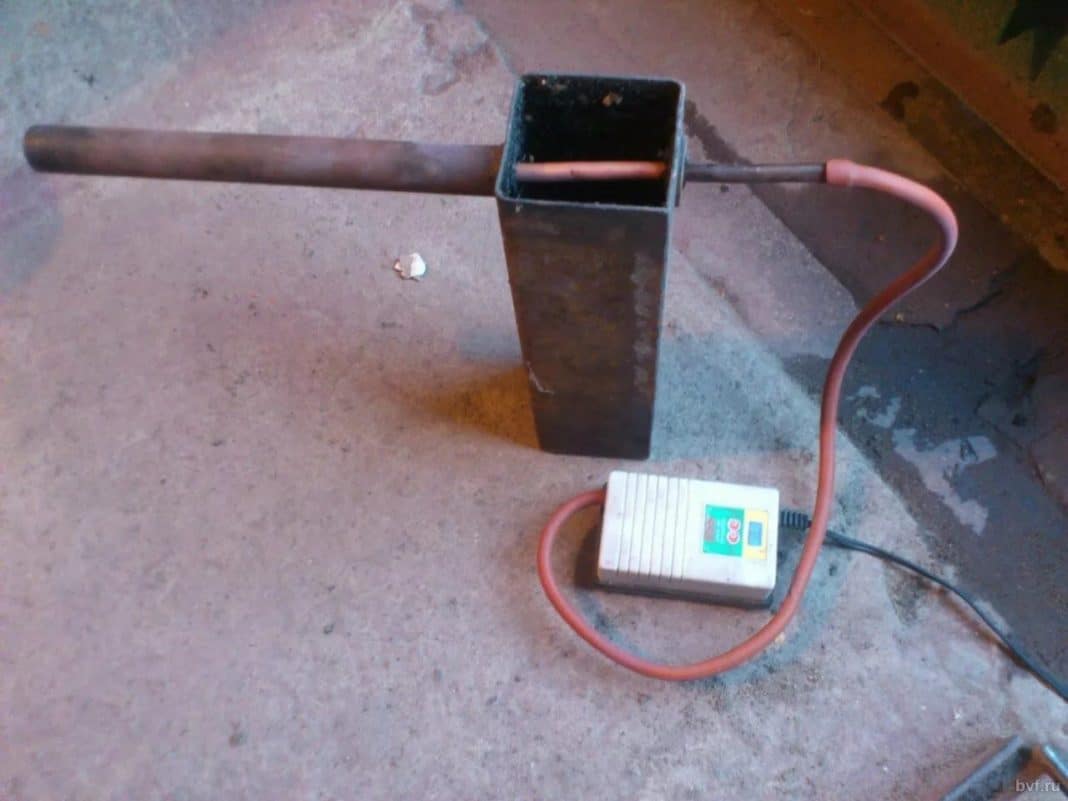

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Самодельная коптилка

На канале “Олег 0406016” показали интересную простую конструкцию коптилки с дымным генератором.

Конструкция модели

Труба 560 мм. Должна быть от 500 до 600 мм. Диаметр наружный 110 мм. Дополнительная труба три четверти и длиной полметра. Система: от металлопластиковых элементов, трубка 8-ка нержавейка, входит в отверстие плотно, почти прессуется. Стык проточен, нарезана резьба м18 шаг 1, чтобы она снималась. Устройство закручивается, входя в дополнительный канал.

Работа дымогенератора

Для работы сначала необходимо насыпать опилки в генератор дыма. Внизу основной трубы сделана сетка. Сетка в случае использована штукатурная, сложенная вдвое, чтобы ячейки были меньше. В низ трубы на сетку насыпаются опилки, низ прикрывается крышкой, остается небольшой зазор для поддува. Наддув за счет крышки может регулироваться: больше – меньше. Также необходим компрессор. Компрессор подключается к конструкции, за счет чего происходит вдувание воздуха. «Система» входит на приблизительно 15 мм в дополнительную трубу. За счет тяги опилки внутри основной части начинают тлеть. Верх прикрывается крышкой.

Автор видео использует опилки вишни, либо черешни. Если насыпать много опилок с первого раза, то дым может получиться не объемным. Для более густого дыма рекомендуется в нижней части основной трубы развести костер, так как поджигать сами опилки сложно. В завершении необходимо построить «Домик». Для этого можно использовать бочку, ведро и т.п. Автор предлагает сделать домик наподобие будки.

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см

Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
2. в него вставляется вентилятор и закрепляется скотчем;
3. в крышке проделывается отверстие для соединительной трубки;
4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
5. кулер подключается к любому источнику питания =12 В.

Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

• глицерин – 15%;
• спирт – 10%;
• дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Похожие записи:

Как повредить структуру волос с помощью пищевой добавки е 923 Технология строительства колодца на даче: варианты и этапы сооружения Как облагородить дачный участок? озеленение и благоустройство Прихожая в частном доме: нюансы дизайна прихожей в частном доме. выбор стилистики и цветовых решений. материалы отделки. фото и видео-обзоры 5 способов как отмыть пластик Как делать штурвал корабля своими руками из картона и бумаги
